Чертеж коптильни горячего копчения: самодельная домашняя конструкция своими руками, чертежи и размеры

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

Устройство коптильни

Видео по теме

Видео о строении

коптильни с гидрозатвором

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий. Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород. Дым придает рыбе или мясу неповторимый аромат и вкус. При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео по теме

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой. Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине. Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

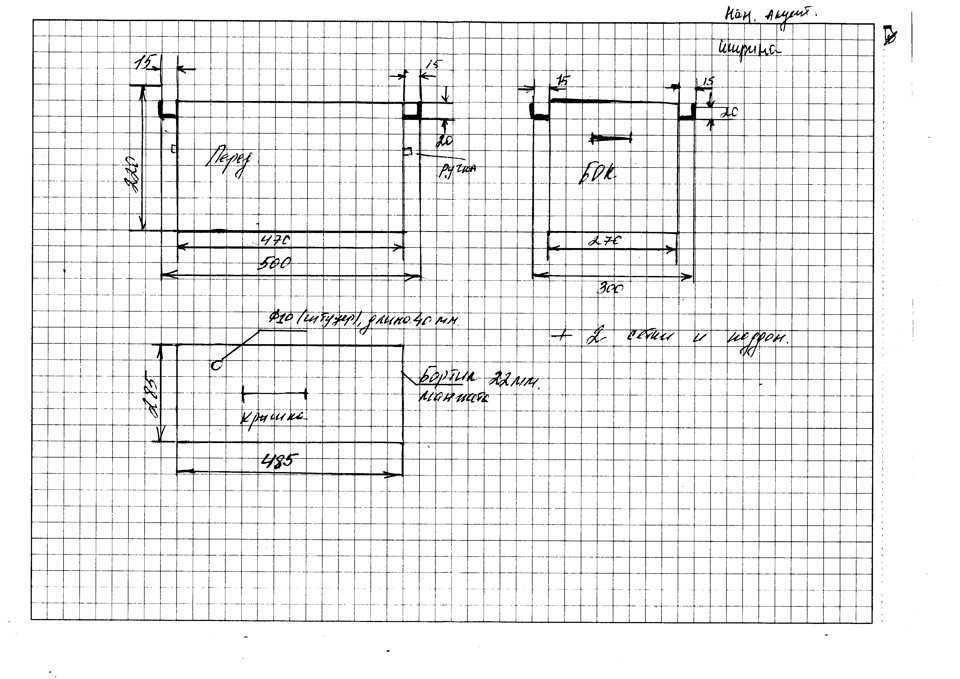

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости  копчения рыбы или мяса

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео по теме

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 1\2 ч.л. молотого, пяток листиков лаврушки или 1\2 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем. Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов. Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита. Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга. После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

как сделать, схемы и чертежи

Виды коптилен из бочки

Самым распространенным вариантом домашнего агрегата считается коптильня из бочки. Возможно собрать простой агрегат или более усовершенствованный с возможностью регулировки температуры, дополнительными функциями. Лучше всего собирать коптилку из 200 литровой бочки. В таком аппарате удастся закоптить большое количество продуктов за одну загрузку.

Вертикальная с топкой

Коптильня горячего копчения может быть нескольких видов. Простым вариантом считается вертикальная установка. Топка может быть отделена от камеры или иметь внутреннее расположение. Агрегат подходит исключительно для горячего копчения. Перед началом сборки коптильни горячего копчения следует тщательно очистить бочку от остатков содержимого, чтобы оно в дальнейшем не отобразилось на вкусе копченостей.

Горизонтальная

В том случае, если требуется более универсальный вариант, выбирают горизонтальную установку. Такая коптилка горячего копчения может использовать в качестве мангала, барбекю. Процесс сборки схож с коптильней из газового баллона, но имеются и особенности. Плюсом такого аппарат считается то, что дым распределяется равномерно. Минус коптилки – низкая степень герметизации.

Из двух бочек

Из бочек можно соорудить обе главные части коптилки.

Вертикальная емкость послужит топкой, а горизонтальная – камерой для продуктов. Аппарат считается практичным и эффективным. Процесс приготовления в такой коптильне горячего копчения быстрый и удобный.

Знакомимся с преимуществами и особенностями

Коптильня холодного из бочки – это один из наиболее простых в реализации и исполнении своими руками вариантов, такая коптилка станет альтернативной как приборам покупного типа, собранного из бочек, ящиков, холодильников. При этом данная вариация подходит только для холодного копчения, что отличает её от более массивных стационарных моделей, в который при необходимости можно использовать как режим холодного, так и горячего и полугорячего копчения.

Коптильня холодного копчения из бочки, отличается своей простой конструкцией, собрать которую не составит труда даже для начинающего или не имеющего опыта человека, в качестве основных элементов используются подручные средства. Холодная коптильня из бочки своими руками гарантированно будет собрано согласно всем требованиям и основным правилам, в том случае, если у вас будет иметься готовое пошаговое руководство и схема такого проекта.

Бочка коптилка, также как и другое аналогичное оборудование имеет ряд своих отличительных особенностей и преимуществ, с которыми мы рекомендуем ознакомиться подробней:

• Для сборки такой конструкции необходимы самые простые, недорогие материалы, которые при необходимости можно найти в любом доме или на участке;
• Дизайн и ключевые особенности вашей конкретной модели могут быть полностью уникальными, что сделает такой коптильный агрегат единственным и неповторимым в своём роде;
• Собрать своими руками такую коптилку можно всего за несколько часов опытному человеку и за 6-12 часов новичку;
• За счёт простых конструктивных особенностей, строения, такая коптильня работает максимально полноценно, на полую мощность и отличается высокой степенью эффективности;
• Создать проект на основе принципа работы агрегата вполне возможно;
• Стоимость на сборку, возведение и покупку необходимых материалов, фурнитуры очень низкая, в сравнении с покупкой готового коптильного оборудования в специализированном магазине.

Самодельная коптильня имеет и один существенный недостаток, о котором обязательно нужно знать, перед тем как планировать и выполнять установку такого оборудования. Дело в том, что за счёт своего принципа работы и конструктивных особенностей, коптилка может функционировать и размещаться только на улице, то есть на садовом или дачном участке, но ни в коем случае не в доме.

Собрать коптильню холодного копчения также можно из холодильника, бочки, металлического ящика, такой прибор может отличаться не большими габаритами, весом и тем самым легко перевозиться и транспортироваться. Существуют также громоздкие кирпичные коптилки, которые устанавливаются на одном месте и могут предназначаться как для холодного, так и для горячего, полугорячего копчения.

Перед тем как узнать о том, как сделать коптильню из бочки, необходимо определиться и точно решить для себя для какого именно типа копчения она будет использоваться и предназначаться. Не самым популярным сегодня является горячее копчение, основой которого, является воздействие на продукт высоких температур, которые будут поступать в бочку в результате нагрева днища напрямую В результате этого, температура нагрева дыма будет достигать 120 градусов, а для приготовления продукта потребуется не более 4 часов времени.

Коптилка горячего копчения должна оборудоваться топкой, от которой и будет исходить обогрев, такое топочное отделение может как быть частью бочки и обустраиваться на неё самом низу, так и располагаться полностью отдельно и обособленно. В первом случае потребуется оборудоваться бочку распашной створкой, через которую вы сможете закладывать щепу, во втором достаточно ограничиться топкой, например из кирпича, которую для достижения максимальной устойчивости лучше всего немного углубить под землю.

Коптильня из бочки холодного копчения своими руками, делается и функционирует несколько по иному принципу, для такой конструкции необходимо, чтобы дымовые массы, воздействующие на продукты в резервуаре, были охлаждёнными, температуры до 40 градусов. В этом случае бочка дополняется длинным дымоходом в 1,5-2 метра, который соединяется с топкой одним концом и с бочкой другим. Для того чтобы такой дымоход не мешал, для него предварительно в земле выкапывается подходящая по длине и глубине яма, в которую она закладывается и присыпается песком, утрамбовывается.

Если у вас в саду нет места для сборки дымохода для коптилки холодного копчения, можно оборудовать её таким образом, чтобы в момент её работы и поступления дыма, он охлаждался принудительно, в этом случае можно использовать навешенные тряпки с холодной водой.

Самым оптимальным и выгодным решением, будет построить хоть и более сложную в возведении комбинированную коптилку в саду, которая будет иметь как режим горячего, так и холодного копчения.

Изготовление первого варианта

Самым быстрым вариантом сборки коптильни из бочки своими руками признан вертикальный агрегат. Сооружается он из бочки 200 литров. Такие емкости применяются для хранения машинного масла и подобных жидкостей, поэтому перед основными процессами следует тщательно очистить бочку путем обжига. Сделать коптильню горячего копчения такого типа лучше по чертежу, поэтому предварительно стоит подготовить проект или воспользоваться готовыми идеями.

Что необходимо

Кроме 200-литровой бочки, для изготовления коптильни горячего копчения потребуется подготовить:

• металлическую арматуру;
• листы металла разной толщины;
• трубу.

Из приспособлений потребуется:

• болгарка;
• сварка;
• рулетка;
• маркер или карандаш для разметки.

Некоторые инструменты можно заменить, но данный набор считается самым простым. Указанные приспособления имеются практически у всех.

Чертежи и схема

На схеме коптильни отображается расположение основных элементов:

• внешних: топка, крышка, ручки, дверца, дымоотвод;
• внутренних: топка, поддоны, решетки, крючки.

Важно на чертежах отобразить размеры будущей коптильни горячего копчения, чтобы конструкция была приспособлена к приготовлению мелко нарезанных продуктов и целых рыбин, тушек.

Разметка и распиловка

1. Поскольку бочка запаяна с двух сторон, следует срезать верхнюю часть. Чтобы срез вышел ровным, потребуется очертить края мелом или маркером. Далее проводится разметка, распиловка следующих деталей:
2. Дверца проделывается в 5 см. от дна бочки. Минимальный размер – 20-25 см. Возможно сделать более крупную дверь. С помощью петель вырезанный элемент крепят на место, что дает возможность беспрепятственно открывать/закрывать топку.
3. В дне бочки просверливаются отверстия для притока воздуха в топку.
4. Из листа металла подготавливается круглая деталь, диаметром чуть меньше бочки. Она необходима для отделения топки от камеры с продуктами. Крепится круг на 25 см. выше дна с помощью сварки.
5. Напротив дверцы высверливается отверстие для дымохода.

Возможно разместить топку отдельно от бочки. В таком случае увеличивается полезный объем коптильни горячего копчения, в камере удастся поместить больший объем продуктов.

Изготовление крышек и ручек

Обязательно следует приварить рукоятки к дверцам и крышке коптильни горячего копчения из бочки. Дополнительно ручки размещают по бокам коптилки для удобства транспортировки. Агрегат достаточно массивный, обычно является стационарным, поэтому боковые рукоятки не обязательны.

Коптильню из бочки необходимо загерметизировать. Гидрозатвор и правильно сделанная крышка справятся с этой задачей. Работы выполняются в следующей последовательности:

1. Из листа металла вырезается полоска толщиной 5 см, по длине равная окружности бочки.
2. Вырезанная полоска приваривается в верхней части бочки под углом 45°. Полученный желоб является гидрозатвором, куда будет наливаться вода.
3. Из листа металла вырезается крышка коптильни. Ее диаметр должен быть больше, чем бочка на 1 см.
4. Из листового металла вырезается полоска шириной 10 см, по длине равная окружности крышки.
5. Подготовленная полоса приваривается к крышке. Она будет заходить в гидрозатвор и обеспечивать герметичность конструкции.

Отсутствие такого гидрозатвора в коптильне горячего копчения из бочки приведет к утечке дыма, изменению температуры внутри камеры, что может повлиять на результат копчения. Для контроля температурного режима встраивается термометр.

Доработка топки

Отверстия в днище бочки помогают не только обеспечивать эффективное тление, но и удалять золу. Чтобы приток воздуха был максимальным, а продукты горения свободно высыпались наружу, следует соорудить ножки. Материалом для их изготовления послужит металлическая арматура. Оптимальная высота от земли – 30 см. Лучше не приваривать ножки к коптилке, а сделать своеобразную подставку для обеспечения большей устойчивости коптильни горячего копчения из бочки.

Изготовление подставки

Для начала делается подставка под топливо, которое помещается внутрь бочки. Следующим этапом считается установка емкости для стекающего с продуктов жира. Установив на дно приспособление на специальных ножках, удастся предотвратить затухание щепы, а также упростить процесс очистки коптильни.

Простая коптильня горячего копчения

Проще всего сделать устройство для обработки горячим дымом. Для этого в стенках металлической бочки сверлятся отверстия, в которые вставляются стальные прутья, при помощи которых крепятся решётки с продуктами и поддон для жира. Нижние прутья устанавливаются на высоте 5см от дна для установки поддона, следующие для решёток, через каждые 15-20см. Опилки насыпаются на дно бочки.

Собранная домашняя коптилка накрывается крышкой и ставится на подставку из кирпичей, между которыми разводится небольшой костёр. Огонь нагревает дно с опилками и они выделяют дым, необходимый для копчения.

Схема коптильни горячего копчения из металлической бочки

Коптильня из двух бочек

Из двух бочек получается устройство со встроенной топкой. По форме этот аппарат похож на букву «Т». Чертежи и размеры этого аппарата зависят от размеров используемых бочек. Аналогом такого аппарата является мангал с коптильней из кирпича.

Ёмкость больших размеров используется в качестве коптильной камеры и устанавливается горизонтально:

1. Вырезать боковую стенку по всей длине и 1/3 окружности.
2. Закрепить вырезанную часть на петлях в качестве крышки.
3. На расстоянии 1/3 и 1/2 диаметра от дна коптильной камеры просверлить отверстия Ø10мм для стальных прутьев Ø8мм.
4. Изготовить поддон и решётки, которые будут устанавливаться на прутья.

Бочка меньшего размера устанавливается вертикально. Это топка для аппарата:

1. Удаляется верхняя крышка.
2. Верхняя часть обрезается так, чтобы без зазоров соединяться с коптильной камерой.
3. Вырезаются две дверцы — бОльшего размера вверху, для загрузки дров, меньшая над дном, для поддувала и очистки печки от золы.
4. Дверцы закрепляются на петлях.
5. Внутри бочки между дверями закрепляется колосниковая решётка из металла толщиной не менее 5мм.
6. Сзади вверху прорезается отверстие Ø100мм для дымохода.

После изготовления отдельных частей они собираются вместе и к печке присоединяется дымоход.

Принцип работы такой коптильни аналогичен другим аппаратам горячего копчения:

1. На дно (нижнюю боковую стенку) верхней бочки насыпаются опилки.
2. На стальные прутья устанавливаются поддон для жира и решётка с продуктами.
3. В печке разводится огонь.
4. Опилки нагреваются и выделяют дым.

Сборка коптильни из двух бочек

Универсальное устройство для холодного и горячего копчения

Самодельная коптильня из бочки может использоваться для всех видов копчения:

• В холодном режиме к ёмкости подключается труба с дымогенератором. Она подключается через отверстие в нижней части боковой стенки.
• В горячем режиме дымоходное отверстие закрывается деревянной или металлической пробкой и она устанавливается на подставку из кирпичей. Между кирпичами разводится костёр.

Схема универсальной коптильни для горячего и холодного копчения

Электрическая коптильня

Если установить на дно бочки электроплитку, то получается электрическая коптилка. В этом случае на плитку устанавливается старая чугунная сковородка с опилками, а поддон для жира размещается на 5см выше сковороды.

Провод от электроплитки выводится наружу через специальное отверстие внизу стенки коптильной камеры. При установке в верхней части коптильни термодатчика он поддерживает постоянную температуру обработки и электрокоптильня становится автоматической.

Для использования электрокоптильни в закрытом помещении необходимо оснастить бочку гидрозатвором. Коптилка с гидрозатвором и дымоотводящей трубкой отличается пониженным дымовыделением.

Схема электрической коптильни из металлической бочки

Вариант 2

Для изготовления горизонтального варианта верхняя и нижняя части бочки должны быть закрытыми. Если одна часть открыта, то перед тем как сделать коптильню, ее необходимо заварить листом металла.

Чертеж и схема

На схеме обязательно следует отметить крышку. Возможно разрезать емкость пополам, тогда верхняя часть будет служить крышкой. При этом устройство сможет использоваться в качестве барбекю. На чертеже отмечаются дымоотвод, а также ножки, на которые агрегат будет устанавливаться на костер. Схема внутреннего строения не отличается от вертикального варианта. Внутри устанавливается поддон для сбора жира, решетки и крючки для продуктов.

Изготовление опоры

В качестве опоры используется подставка, сваренная из металлических прутьев.

Для повышения устойчивости она изготавливается в форме табурета без сиденья с перекрещенными ножками. Подставка может привариваться к нижней части коптильни или быть съемной. Для этого используются болты. Повысить устойчивость можно с помощью уголков, прикрученных в нижней части подставки.

Вариант на колёсах

Чтобы сделать конструкцию более мобильной, внизу к ножкам привариваются колеса. Использовать можно старые детали от мебели или приобрести небольшие колесики в магазине. В обоих случаях возможно дополнить конструкцию полочкой для дров.

Как сделать решетку

В коптильне может быть один ярус или несколько. В качестве решеток используются готовые приспособления, к примеру, от холодильника. Также возможно применить кладочную сетку или сварить решетку из металлических прутьев самостоятельно. Чем больше шаг, тем крупнее придется нарезать куски. Оптимально сделать решетку под продукты с мелким шагом, чтобы удалось разместить мелкие продукты, а для больших кусков и тушек соорудить подставки под крючки.

Из двух металлических бочек

Вертикальная или горизонтальная коптильня горячего копчения своими руками из бочки считаются эффективными и функциональными. Более практичным является агрегат, собранный из двух емкостей, одна из которых служит топкой, другая – камерой для продуктов.

Схема и чертежи

Схематическое изображение такой коптильни напоминает букву Т: топка располагается вертикально, камера – горизонтально. По сути, такая установка – комбинация горизонтального и вертикального варианта коптилен. Чертеж включает основные составляющие: дверцы топки, крышку камеры, дымоотвод. Возможно создать более совершенный вариант. Приваренная сбоку полочка сделает установку более практичной. На ней удобно размещать посуду или продукты. На схеме стоит указать расположение фильтра, разделяющего топку и емкость с едой, чтобы предотвратить загрязнение пищи. В крышке может быть предусмотрен врезной термометр.

Самое главное – правильная разметка

Схема поможет правильно осуществить разметку. Крышка вырезается по аналогии с горизонтальной коптильней.

Изготавливая установку горячего копчения своими руками, важно подумать про удобство эксплуатации. Поскольку в качестве топки используется отдельная большая емкость, то дверцу для загрузки топлива и поджига можно сделать большой. Чтобы конструкция была вырезана правильно, следует предварительно очистить бочки от старой краски, сделать разметку мелом или маркером и произвести распил лобзиком.

Соединяем воедино обе конструкции

Бочки схватываются сваркой. При работе с емкостями из тонкого металла, лучше использовать электроды небольшого диаметра, что поможет избежать деформации. Для обеспечения идеального прилегания двух деталей предварительно на бумаге делается рисунок полукругов верхней бочки в натуральную величину. Они прикладываются к вертикальной емкости, и делаются вырезы с помощью лобзика. Перед соединением следует проверить края, чтобы они были ровными, без заусениц.

Изготовление крышек

Крышка вырезается в верхней части горизонтальной бочки. Срезается около 80% поверхности. Для соединения ее с основанием используют петли. Чтобы обеспечить плотное прилегание, лучше обрезать элемент не полностью, а только с трех сторон. Четвертая срезается после подсоединения петель. Для исключения температурной деформации дверца усиливается по периметру металлическим уголком или полоской, вырезанной из листового металла. По аналогичной схеме можно укрепить и дверцу топки.

Дорабатываем топку

Топка представляет собой простую конструкцию, куда на дно засыпаются опилки.

Нюансом является ее непосредственное соединения с коптилкой, из-за чего продукты горения могут попасть на продукты и испортить вкус или внешний вид. Для исключения данного явления используется самодельный фильтр, который устанавливается на стыке двух емкостей. В качестве фильтрующего элемента используют мешковину или мокрую ткань, способную задержать продукты горения, смолы и канцерогены.

Шлифовка и покраска

Окончательный этап – шлифовка и покраска. Правильный подход позволит сделать коптильню горячего копчения из бочки не только практичной и функциональной, но и эстетически привлекательной. После сборки поверхность покрывается краской. Лучше выбирать для этого термостойкие составы. Цвет может быть любой, но практичным считается черный, поскольку на нем меньше видны следы копчения. Чтобы обеспечить надежное сцепление краски с поверхностью, сварочные швы и поверхность коптильни зачищаются.

Для каких продуктов подойдут данные коптильни

В коптильне из бочки, сделанной своими руками возможно приготовить всевозможные деликатесы из:

• куриного, свиного, говяжьего, кроличьего мяса;
• овощей и фруктов;
• грибов;
• рыбы;
• орехов;
• сыров и колбасных изделий.

При обработке из продуктов удаляются патогенные микроорганизмы, поверхность становится золотистой, пища приобретает копченый вкус и аромат дымка. Хранить такие продукты можно короткое время. Что касается размеров помещаемых в коптилку блюд, то все зависит от размеров конструкции. При использовании 200-литровой бочки, удастся закоптить даже крупные тушки и большое количество целых рыбин.

Как сделать из бочки коптильню холодного копчения

Из такой ёмкости получается не только коптилка горячего, но и холодного копчения.

В этих аппаратах обработка продуктов производится при температуре 20-40°С, поэтому дым вырабатывается не в бочке, а рядом с ней и поступает внутрь по дымоходу. Его длина зависит от конструкции дымогенератора.

Для повышения качества дыма и готовых изделий дымоход может оснащаться охладителем, фильтром, конденсатосборником и другими аксессуарами, поэтому такие устройства имеют более сложную конструкцию, чем предназначенные для обработки продуктов горячим дымом.

Аналогом этого аппарата является коптильня холодного копчения из холодильника.

Коптильня из бочки без дна

Эти коптильни располагаются на склоне холма или оврага, коптильный дым вырабатывается при сгорании дров в яме или небольшом очаге, располагающемся в нижней части дымохода:

1. На склоне холма выкопать канаву длиной 5-10 метров сечением 15х15 см.
2. В нижней части канавы выкопать яму 50х50х50см.
3. Накрыть дымоход досками, шифером или листами металла, оставив ненакрытым верхний конец канавы на длину 20см.
4. Из брусков изготовить решётки и закрепить их на 4 вертикальных рейках.
5. Установить рейки с решётками над ненакрытым концом канавы.
6. Разместить мясо или рыбу на решётках.
7. Накрыть стойку с продуктами бочкой без дна.
8. Развести в очаге небольшой огонь.

Топить печку нужно только дровами лиственных пород деревьев.

Коптильный аппарат из металлической бочки без дна

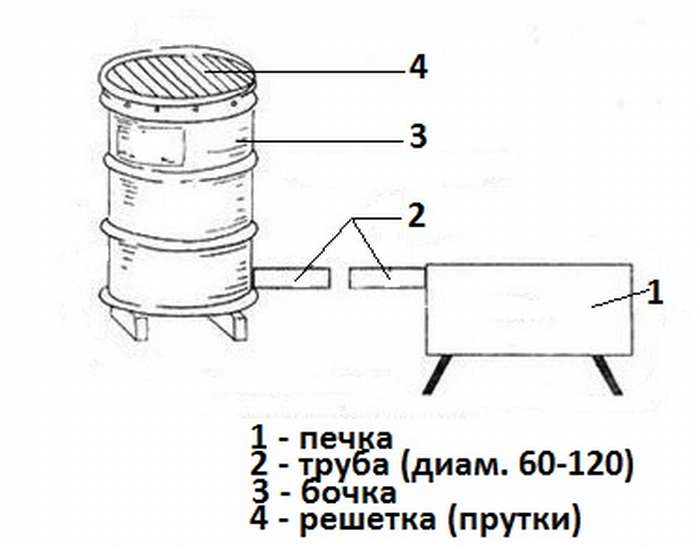

Коптильня из бочки и трубы

Аналогичную конструкцию можно сделать во дворе частного дома:

1. Огонь разводится в небольшой кирпичной или стальной печке.
2. Дым в бочку поступает по трубе Ø100-150 мм длиной 3-5метров.
3. Дымоход присоединяется к бочке через отверстие в стенке на высоте 10см от дна.

Для обеспечения тяги бочка устанавливается на подставке так, чтобы дно было выше печки.

Коптилка холодного копчения из бочки

Копчение с дымогенератором и вентилятором

При недостатке места и для экономии опилок для выработки дыма рядом с бочкой располагается дымогенератор. В этих устройствах дым выделяется при тлении опилок. Для улучшения тяги и повышения дымообразования в верхней части генератора устанавливается эжектор, к которому подключается компрессор.

Коптильня холодного копчения своими руками с дымогенератором обрабатывает продукты дольше, чем коптилка горячего копчения, но закуски получаются более высокого качества.

Для равномерного поступления дыма к продуктам дымоход подключается к нижней части коптильной камеры.

Для работы коптилки нет необходимости использовать мощный компрессор. Допускается использовать компьютерный кулер или аналогичный вытяжной или нагнетающий вентилятор:

1. В дне пластиковой бутылки вырезается отверстие, диаметром, соответствующим лопастям кулера.
2. Скотчем вентилятор максимально герметично приматывается к отверстию.
3. В крышке сверлится отверстие, соответствующие ПВХ трубке для подачи воздуха к эжектору.
4. Крышка накручивается на бутылку и в неё вставляется трубка.
5. Место входа шланга в крышку обматывается клейкой лентой.

Для регулировки потока воздуха вентилятор подключается через диммер или его входное отверстие прикрывается куском плотной бумаги.

Изготовление вентилятора в домашних условиях

Коптильня из деревянной бочки

Для холодного копчения допускается использовать не только стальную бочку или из нержавейки, но и деревянную. Решётки также допускается изготовить из деревянных брусков и реек.

Есть два вида деревянных бочек:

• Из отдельных клёпок. Решётки устанавливаются на стальных прутьях аналогично металлической бочке.
• Из толстой фанеры. Решётки собираются на стойках в цельную конструкцию и опускаются в коптильню сверху, вместе с продуктами.

Есть два способа подачи дыма в деревянную бочку — через дымоход, выкопанный в земле или при помощи дымогенератора через дымоходную трубу. Для герметичности места присоединения дымоходной трубы его обмазывают глиной или тестом из муки и воды.

Чертеж коптильни из деревянной бочки

Коптилка с патроном и паяльной лампой

Для производства дыма можно использовать металлическую ёмкость небольшого размера со съёмной крышкой, желательно из толстого металла. Другое название этой ёмкости — «патрон». Он так называется из-за цилиндрической формы, как у ружейной гильзы и опилок внутри вместо пороха.

Патрон нагревается на костре или при помощи паяльной лампы. Для поступления дыма в бочку он соединяется с ней в нижней части трубой с резьбой 1/2-3/4″. Для лучшего охлаждения труба должна быть длиной не менее 1метра.

Бочка с патроном может использоваться в качестве коптилки горячего копчения. В этом случае опилки насыпаются на дно, а костёр разводится под бочкой.

Коптильный аппарат горячего копчения из металлической бочки с паяльной лампой и патроном

Отзывы пользователей

Как по мне самый удачный вариант самодельной коптилки. Пользоваться удобно, коптит хорошо. Вместительный агрегат, можно готовить даже на продажу. Единственное, мы приспособили его под электрический нагреватель. Безопасно и комфортно. Еще врезали не один термометр, а несколько, в разных местах. Удобно контролировать температуру во всей камере.

Готовим рыбу и мясо в такой коптильне уже не первый год. Экономно и эффективно.

Нравится идея с подставкой на колесиках. Надо попробовать, чтобы прятать агрегат от дождя. К горячему копчению претензий никаких. Блюда получаются изумительно вкусными. Нравятся всем. Да и в качестве сомнений никаких, в отличие от магазинных.

Прочитал про идею с гидрозатвором на вертикальную коптильню из бочки. Решил доработать свой аппарат. Результат превзошел ожидания. Штука действительно работает. Копчености готовятся еще быстрей, дым сохраняется и равномерно распределяется в бочке.

У нас примитивная конструкция для горячего копчения из бочки. Просто ставим на костер и помещаем внутрь продукты. Сверху прикрываем, чем придется. Но увидев крутые фото коптилен, захотелось смастерить такой шедевр. Процесс сборки понятный. Думаю, справлюсь. Ничего сложного, главное – желание и немного времени.

Собирал коптильню по второму варианту, горизонтальную. Классный аппарат получился. Коптим в нем все. На праздники готовим шашлык и рыбку на барбекю. Доделал полочки сбоку для посуды. Удобно закладывать и вынимать еду. Снизу на ножках тоже поставил полки для топлива. Поддон для жира установил с ручками, чтоб удобней вынимать было, а в крышке термометр вставил. Колесики на подставке – бомба. Когда нужно – выкатил из гаража, потом обратно спрятал. Пользуемся уже почти год. Краска не прогорела, такая же красивая коптилка и осталась.

Конструкция

Основной особенностью коптильни холодного копчения является длинный дымоход

, в котором охлаждается дым. Потому что в отличие от горячего копчения, холодное проводится при температуре дыма от 20 до 40 градусов, не выше. Горячая топка и коптильная камера с продуктами должны быть разнесены между собой, чтобы продукты не подвергались действию жара от огня.

Исходя из этого принципа самая простая самодельная коптильня из бочки обычно имеет такую конструкцию:

Основные части этой простейшей коптилки:

• Закрытая топка, в которой горят дрова,
• Дымоход длиной не менее двух метров,
• Бочка с вырезанным дном, в которой располагаются продукты.

Как вы поняли, главная идея в том, что дым, проходя по дымоходу, охлаждается, и попадает в коптильную камеру уже холодным.

Коптильня Тяга

Коптильни и коптильни нуждаются в тяге. Тяга — это всасывающее действие вашей коптильни, сила тяги, которая позволяет ему втягивать воздух в очаг для горения, а затем выталкивать дым в коптильную камеру. При этом отводит газы от коптильни через выходное отверстие, будь то дымоход, дымоход или просто отверстие в верхней крышке. Говоря более сложным языком, это разница давлений между воздухом, окружающим топку, и газами в дымоходе. Чем выше строение, тем сильнее сквозняк . Коптильни, построенные из каменной кладки, могут включать дымоход. Однако это скорее внешний вид, чем практическая ценность, поскольку коптильни работают при довольно низких температурах по сравнению с другими отопительными приборами, которым требуется большая тяга.

Хотя курильщики производят дым даже при очень слабой тяге, важность этой тяги нельзя недооценивать. Он необходим для высасывания влаги и насыщенного сажей дыма, который остается под крышкой коптильни. Сухая древесина содержит 20 % влаги, и в сочетании с избыточным воздухом, поступающим в дымовую камеру и дымоход, нам пришлось бы поднять температуру дымохода почти до 180 ° F (82 ° C), чтобы предотвратить конденсацию, которая высушила бы наше мясо. кусочки или сосиски. Правильная тяга решает проблему.

Курение на неровной поверхности уже создает некоторый сквозняк, потому что один конец трубки будет выше другого. Такие факторы, как высота дымохода, размер дымохода, высота над уровнем моря и ветер, дующий над дымоходом, влияют на эффект тяги. Тем не менее, наиболее важным фактором является разница температур наружного воздуха и температуры дымовых газов . Вот почему каждая коптильня или дровяная печь работают лучше в прохладные зимние месяцы, чем в теплые дни лета.

Некоторые простые коптильни сделаны из бетонных блоков, свободно соединенных друг с другом, а дымовая труба (длиной около 3 футов) находится на том же уровне, что и коптильня. Сверху кладут старый холщовый мешок из-под картофеля, чтобы контролировать дым. В тот момент, когда воздух нагревается, он поднимается вверх, а его место занимает холодный воздух, создавая естественную тягу . Это хорошо работает для самых простых курильщиков, но как только к конструкции добавляются такие аксессуары, как перегородки, опоры, коптильные палочки, подвешенное мясо и колена в трубе, дыму может потребоваться дополнительная сила всасывания (тяга), чтобы подняться вверх. камин.

Примечание: Тяга зависит не от длины трубы, а от разницы давления (высоты) между уровнем выхода дыма из костра и уровнем входа дыма в коптильню. Более короткая крутая труба может создать более сильную тягу, чем более длинная с меньшим углом, как показано на рисунке ниже.

Что делать, если курильщик не вытягивает дым? Мы могли бы разместить нашу яму для костра на 2 фута под землей, но для этого потребуется проложить соединительную трубу или вырыть траншею. В обоих случаях приходится копать, и если наша конструкция опирается на бетонную поверхность, это выглядит проблемой. Не совсем, все, что нам нужно сделать, это добавить 2 фута металлической трубы диаметром 6 дюймов к верхней части нашей коптильни, и проблема будет решена. Или мы можем увеличить высоту коптильни, уложив дополнительный уровень блоков.

В очень простой одноместной коптильне достаточно разжечь огонь, чтобы создать необходимую тягу.

Увеличение тяги путем добавления секции трубы.

Фото предоставлено Шуваром.

Фото предоставлено Ангином.

Фото предоставлено Миреком.

Здесь много сквозняков, и труба рассеивает дым в лес.

Фото предоставлено Abratek

Если в качестве дымохода используется металлическая печная труба, просто изолируя ее от внешней температуры, мы создаем более сильную тягу внутри системы. Эффект будет наиболее заметен в более прохладные месяцы осени и зимы, когда сквозняки всегда самые сильные.

Тягу можно увеличить за счет:

• увеличения высоты дыма
• увеличение длины трубы дымохода
• увеличение угла дымохода
• изоляция дымохода или дымохода

На приведенном выше рисунке труба В короче трубы А, но имеет больший угол и больший уклон. Например, чтобы получить угол 30 градусов с трубой длиной 10 футов (3 м), основание коптильни должно быть размещено на 5 футов (1,5 м) выше места для костра.

Однако можно добиться большего угла и большей осадки, воспользовавшись гористой местностью.

Использование местности.

Установка дверей топки.

Готовая коптильня. Коптильня, построенная Joachim-Poland

Регуляторы тяги

Контроль тяги дыма имеет первостепенное значение при копчении мяса. Это достигается установкой заслонки в дымоходе, установкой дымовой трубы со встроенной заслонкой, поднятием крышки коптильни, добавлением или снятием мешковины, закрытием открытых отверстий в верхней крышке или любыми другими способами, которые есть в нашем распоряжении. наше распоряжение.

Стандартного решения не существует, потому что существует очень много разных курильщиков. Двумя основными причинами контроля дыма являются следующие:

• Он должен быть полностью открыт, чтобы прогреть коптильню (перед подачей дыма), чтобы избавиться от влаги
• Для контроля выхода дыма при копчении

Коптильня — это не дровяная печь, предназначенная для обогрева дома или кипячения воды, и ее ожидаемая температура гораздо ниже. Это также означает, что нет необходимости создавать очень сильный сквозняк. Как только мы начинаем готовить мясо внутри коптильни и температура становится выше, тяга становится гораздо более важной. Вам также нужно больше тяги, если вы собираетесь сжигать дрова чисто и эффективно. Самым простым устройством для контроля тяги является плоский демпфер, который представляет собой плоский кусок металла. Он просто вставляется и выходит из прорези в печной трубе или кирпичном дымоходе

В центре крышки коптильни необходимо регулируемое отверстие для выхода влаги. Подойдет любая крышка, даже картон можно приподнять на дюйм или два, чтобы выпустить дым. Копченостям нужен приток свежего воздуха, который приносит с собой свежую влагу. Это также зависит от климата. В сухом воздухе копчение будет иметь тенденцию к преждевременному высыханию колбасной оболочки. Как только оно высохнет снаружи, дыму будет труднее проникнуть в мясо.

Место для костра не обязательно должно быть полностью закрытым и закрытым во время курения. Если из коптильни идет дым, значит, кострище работает. Как только копчение завершено, и мы решили продолжить приготовление мяса внутри коптильни, более важными становятся ограждение и изоляция коптильни и костровой чаши. Небольшой конический щиток на верхней части дымохода придаст ему приятный вид. В то же время он также защищает трубу от дождя, а также служит искрогасителем. Не существует предпочтительного фиксированного диаметра трубы для выхода дыма, но шестидюймовая (15 см) труба кажется негласным стандартом.

Строительство коптильни — Блуждающая садовая ферма

У нас есть очаровательное здание на ферме, которое находится прямо за нашим домом – коптильня, которую мы построили в 2009 году.

В детстве у моей семьи также была коптильня во дворе, неподалеку вне входной двери. Это было маленькое кирпичное строение, в котором давно не было двери. Мои родители называли его коптильней, но в нем никогда ничего не курили. Единственной целью «коптильни» было сжигание вещей… мусора, ящиков и т. д. Сжигание мусора определенно не является экологически безопасным и считается приемлемым в наши дни, но так было в семидесятых годах.

Джесси начал говорить о строительстве коптильни вскоре после того, как мы купили ферму в 2000 году. Он начал исследовать, как построить коптильню, полагаясь в основном на небольшую брошюру из издательства Стори. После долгих исследований и набросков он придумал дизайн. Он воплотил свое видение в жизнь в 2009 году.

Эскиз проекта коптильни

У Джесси уже была бочковая коптильня для горячего или поварского копчения, но на самом деле он хотел коптильню холодного копчения для копчения свиных колбас в традиция с фермы своего деда.

Невероятно вкусны и некоторые другие продукты холодного копчения: лосось, ветчина, сыр, орехи и различные колбасы.

Холодное копчение

Искусство холодного копчения заключается в том, чтобы поддерживать температуру мяса или рыбы ниже 70 градусов по Фаренгейту, чтобы подавить рост бактерий и не подвергать мясной продукт тепловой обработке. Например, если вы хотите копченую колбасу из оленины, но не хотите есть всю оленину сразу (кто бы….?), то холодное копчение придаст желаемый вкус копчения, а также сохранит жир внутри колбасы. чтобы он не стал сухим и твердым. Бросьте колбасу из оленины холодного копчения в морозильную камеру, пока вы не будете готовы приготовить ее для другого вкусного блюда.

Еще один из наших любимых способов — коптить от 5 до 10 решеток свиных ребрышек, завернуть их в бумагу для замораживания и бросить в морозильную камеру. Мы достаем их из морозилки чуть позже, запекаем в духовке пару часов и получаем одни из лучших ребрышек!

Строительство

Весной 2009 года была залита бетонная плита. Наши ребята узнали, как замешивать, заливать и отделывать цемент. Ведро объемом 5 галлонов в середине плиты — это место, где дым попадает в коптильню. Плита — это так называемая «плавающая» плита. Под плитой нет морозостойких оснований, она просто обрамлена так, чтобы иметь «бордюр» размером 10 x 10 дюймов вокруг внешней стороны плиты, а остальная часть плиты имеет толщину 4 дюйма. Также имеется арматура в бордюре и крест-накрест поперек плиты. После десятилетия замораживания и оттаивания до сих пор нет признаков растрескивания или смещения.

Дядя Джесси, каменщик по профессии, пришел помочь построить коптильню. Его навыки поразили нас, когда он бросил нужное количество грязи в нужное место.

В конструкции коптильни предусмотрены окна из стеклянных блоков, обеспечивающие естественное освещение. Укладка стеклянных блоков была самой трудоемкой частью процесса укладки блоков, и опыт дяди Джесси определенно был необходим, чтобы правильно установить стеклянные блоки. Наш сын занимался выравниванием стыков между блоками.

После того, как блоки были вылечены, ребята приступили к строительству кровельных ферм, обшивке крыши и укладке черепицы. Джесси решил построить фермы так, чтобы стропила можно было использовать для подвешивания мяса, поэтому они имеют высоту около 6 футов.

В козырьке на каждом конце коптильни имеются вентиляционные отверстия, закрытые оконной сеткой для тяги. Джесси построил сложные распашные двери для регулировки уровня сквозняка, если это необходимо. Однако правильное положение тяги оказалось полностью открытым.

Топка

Топка холодной коптильни располагается вдали от коптильни, чтобы дым мог остыть перед входом в коптильню. Дым из нашей топки повышает температуру в коптильне всего на 5-10 градусов по Фаренгейту. Это позволяет Джесси безопасно охлаждать дым в жаркие дни до 60 градусов, но он предпочитает, чтобы температура снаружи была около 30-40 градусов.

Сложность топки заключается в том, что для того, чтобы обеспечить достаточную тягу для дыма, топка должна располагаться примерно на 10–12 дюймов ниже пола коптильни и на расстоянии 8–10 футов от центрального отверстия в коптильне. . Таким образом, единственный логичный способ построить эту операцию — разместить коптильню на холме или склоне с достаточным уклоном, чтобы обеспечить доступ к топке.

Топку можно сделать из бетона и огнеупорного кирпича с раздвижной стальной дверцей, но Джесси решил использовать настоящую топку для домашнего камина, которую кто-то выбросил в дорожную канаву. Он полагал, что с регуляторами воздухозаборника на камине можно регулировать огонь для копчения до нужного уровня (и это работает отлично). Он вырыл яму в склоне холма для камина и оставил достаточно места для примерно 2-3 дюймов канализационного камня вокруг камина, чтобы помочь стоку воды. С толстой сталью каминная вставка должна прослужить дольше, чем наша жизнь, прежде чем она заржавеет. Он весил около 500 фунтов, и его нужно было перемещать на место с помощью трактора!

Джесси использовал 8-дюймовую дымоходную трубу, чтобы соединить топку с 5-галлонным ведром в полу коптильни. Очевидно, что вы хотите установить трубу до заливки бетонного пола.
