Содержание

как сочетать и что покупать? Особенности и советы

Деревянные постройки (дома, дачи, бани), несмотря на природность и экологичность того материала, из которого они построены, разумеется, электрифицируются. И электропроводку в них важно сделать безопасной, качественной и эстетичной.


Электрика для деревянного дома требует особого подхода в выборе, так как дерево является материалом с повышенным риском воспламенения. Современные нормы безопасности требуют во всех постройках из дерева (то есть из бревна, бруса, доски или с отделкой из блок-хауса), делать только открытую проводку. Исключение тут может быть только если еще на этапе проекта и строительства была заложена проводка скрытого типа. А чтобы открытые взору провода не только обеспечивали пожаробезопасность, а еще и выглядели эстетично, следует позаботиться о красивых кабелях и электрофурнитуре — все эти детали должны вписываться в интерьер помещения.

В чем состоят особенности обустройства электропроводки открытого типа в домах из дерева?

Пожарная безопасность требует либо полной изоляции проводов от деревянных стен с помощью не поддерживающих горение кабель-каналов, либо подъема проводов над стенами с помощью керамических роликов-изоляторов.

При этом все медные жилы проводов допустимо использовать только в пожаробезопасной изоляционной оболочке, а в щитке должны быть установлены надежные устройства защитного отключения, не допускающие перепадов напряжения.

В уже построенных сооружениях сквозь древесину всяческая электрика в деревянный дом со всеми ее проводами тоже прокладывается, но это трудоемкий, затратный и не рекомендуемый на сегодняшний день вариант. Конечно, кое-где провод выводят сквозь стену и при открытом монтаже (например, там, где нужно вывести кабель в другую комнату), но это делается с помощью металлических трубок, а отверстия декорируются керамическими втулками, и опасности такой проход кабеля не представляет.

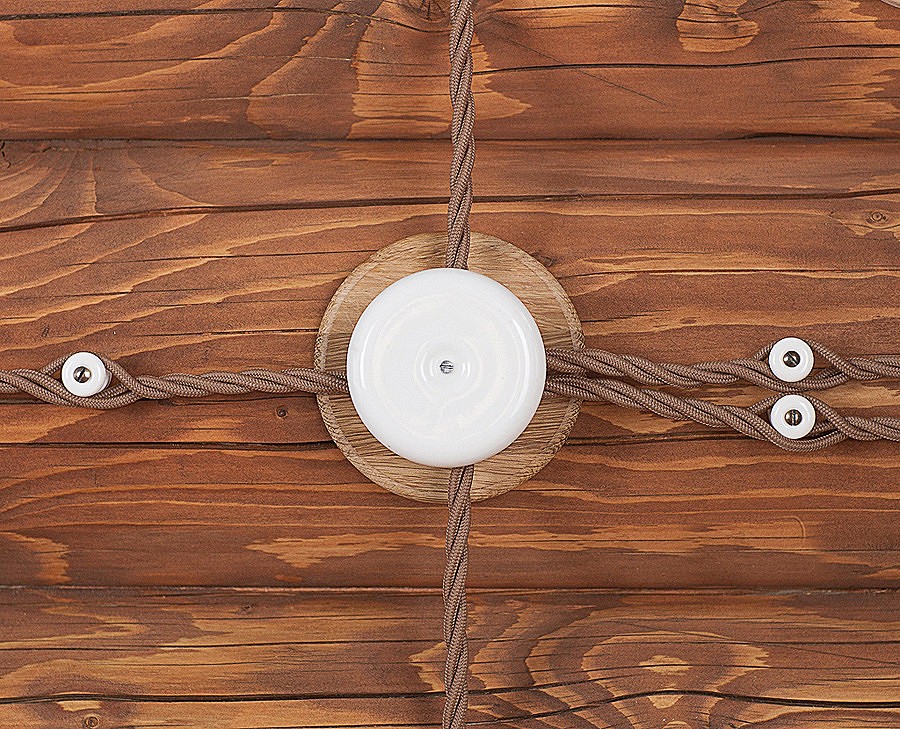

Ретро электрика в доме из бревна или бруса может быть смонтирована самостоятельно, если уже имеется правильная схема разводки проводов, расположения выключателей, розеток, распределительных коробок и прочих элементов. В таком случае все детали открытой ретропроводки легко монтируются, а витые пары проводов без особых сложностей крепятся на керамические изоляторы. Но если есть сомнения в правильности предварительно составленной схемы проводки и в расчете сечения электрокабеля на предполагаемую нагрузку, то лучше поручить работу над схемой профессиональным электрикам, а сам монтаж электрики в стиле ретро доверить электромонтажникам с опытом.

Но даже если вся электросистема смонтирована качественно, да еще и из высококачественных проводов и прочих деталей, исключать риски возгораний все равно полностью нельзя. Чаще всего в домах из натурального дерева (или в обшитых деревянными панелями) опасность пожара вызывается явлением искрения проводов или розеток.
Именно для таких случаев существует специальный прибор, и он присутствует в нашем ассортименте, который способен отключать всю систему электроснабжения внутри постройки, — это УЗИС (устройство защиты от искрения). УЗИС отслеживает сохранение нормального состояния всех элементов электрической сети и во время их эксплуатации, и вне ее (при отключенных электроприборах и выключенных светильниках). При малейшем сбое с помощью УЗИСа в автоматическом режиме мгновенно обесточиваются все провода и розетки. Таким образом устройство не только сохраняет постройки от пожара, но и бережет провода от обгорания, а розетки от оплавления — например, в случае подключения неисправного или чрезмерно мощного электроприбора. Поэтому УЗИС стоит приобрести и установить ради долговечности работы всей системы проводки и, как следствие, существования самого дома.
Почему стоит поменять проводку на открытую?

В старых (советской или более поздней постройки) домах из дерева встречается и открытая, и закрытая электропроводки. Если в вашем доме сделана прокладка проводов в деревянных стенах — проводку однозначно нужно менять! Дело в том, что древесина со временем имеет тенденцию рассыхаться и деформироваться — желоба под кабели могут повредиться, а если еще и провода, розетки и выключатели тоже старые и отработали свой гарантийный срок, то риск возгорания существенно возрастает! Также следует учесть, что в старых постройках могли быть использованы алюминиевые жилы, срок эксплуатации которых ограничен — при несвоевременной замене их эксплуатация может привести к пагубным последствиям. Вдобавок алюминиевые жилы очень хрупкие и ломкие.

Кроме того, прошлая проводка обычно не эстетична, так как старый пластик электрофурнитуры желтеет и трескается. И когда при ремонте создается новый интерьер, то имеет смысл сменить старые провода, пластиковые розетки и выключатели на красивые — новые, но в винтажном стиле.
Выбор проводки в загородный коттедж предполагает еще и качество. Обычная недорогая электрика для деревянного дома не обладает достаточными гарантиями долгой и безопасной работы, даже если производители это обещают. Если же поставить изначально качественную электрофурнитуру и проложить качественные провода (при этом важно правильно рассчитать необходимую токовую нагрузку, которую они смогут переносить), то эта электрика прослужит много лет без замен, оставаясь столь же привлекательной и актуальной.

Открытая ретропроводка — это модно!

Самые популярные направления в оформлении интерьера деревянных домов и жилых дач — это ретро, винтаж, кантри, лофт и шале. Дизайнеры стараются максимально эффектно обыгрывать дерево — показывать его фактуру на стенах, меньше прятать под различные панели. Но для электриков это ставит свои задачи — безопасно вписать в заданный стиль провода и все необходимые детали к ним.
Для удобной и безопасной установки электроизделий в деревянные стены следует использовать электромонтажные коробки из плотного электротехнического пластика с эластичными кабельными вводами. В нашем ассортименте представлен чешский производитель высококачественных электромонтажных коробок специально для деревянных домов — KOPOS.

Однако если вы не хотите травмировать стены, то есть и альтернативный вариант. Связан он с тем, что ввиду моды на необработанное дерево (бревно) в интерьере часто встает вопрос монтажа розеток и выключателей (то есть изделий с плоским основанием) на полукруглую поверхность. Самое удобное, экономичное и эстетичное решение данного вопроса — накладки на бревно. Установка розеток и выключателей с помощью накладок позволяет избежать стесов на бревнах, значительно экономит время на установку и, в случае необходимости, дает возможность легко и быстро перенести розетки и выключатели на другое место. При этом существуют накладки на бревно как для скрытого, так и для открытого монтажа. В случае открытого монтажа, накладки на бревно — идеальное решение установки электрофурнитуры на брус или блок-хаус.

Если же вы хотите еще больше подчеркнуть дерево в оформлении, его фактуру и экологичность, то можно использовать деревянные рамки для электроизделий в оформлении помещения.

Электроустановочные рамки позволяют не только декорировать помещение, но и защищают дерево вокруг розетки или выключателя от загрязнений. ТД «Декоративная Электрика» предлагает огромное различие оттенков и форм деревянных рамок, которые с легкостью впишутся в ваш интерьер.

Не стоит также забывать, что электрика для деревянного дома — это еще и светильники. Осветительные приборы также должны сочетаться со стилем интерьера и элементами проводки: например, материал плафонов ламп может совпадать с материалом декоративных рамок или выключателей.

Электрика «под ретро» — это особая изюминка в интерьере, которая не проходит незамеченной для взгляда, словно изысканное украшение на одежде. Керамические изоляторы с изящными узорами на них, витые провода в шелковистой текстильной оплетке, напоминающие старинные шнуры, детали выключателей оттенка состаренной латуни, регуляторы-рычажки — всё это привлекает внимание и подчеркивает винтажную направленность интерьера.

Такие элементы электрики не только выглядят стильно и изысканно, но и дарят неповторимые тактильные ощущения при использовании.

Если вы не уверены в сочетании электроизделий в интерьере вашего деревянного дома и хотите доверить дело профессионалам, то мы предлагаем комплексное решение по оформлению электрики для загородного деревянного домостроения.

Торговый дом «Декоративная Электрика» предлагает различные возможности для своих клиентов:

  1. Выбрать и приобрести отдельные провода, электрофурнитуру и декоративные дополнительные элементы на вкус покупателя
  2. Приобрести цельный, стилистически схожий кейс элементов ретро проводки из ассортимента компании

Причем если покупатель решает делать покупку именно кейсом, то в ТД «Декоративная Электрика» рассчитают варианты именно на его имеющийся бюджет и на конкретный интерьер — то есть так, чтобы всё подходило по цветам, принтам, фактурам и материалам. Электрика для загородного дома включает в себя витые провода в декоративной оплётке (витой ретро провод для открытого монтажа), распределительные коробки, керамические изоляторы, выключатели и розетки, а также светорегуляторы и коммуникационные розетки. И еще, по необходимости, в кейс могут входить специальные подрозетники для деревянных домов, керамические втулки для проведения проводов через толщу деревянных стен, накладки на бревно или накладки на скошенный потолок (там, где из-за сложной формы фиксировать провода становится проблематично) и деревянные рамки.

Создайте свой уникальный интерьер в стиле ретро, подчеркнув его направленность с помощью электрики. В нашем каталоге вы сможете найти аксессуары на любой вкус и интерьер, а готовые комбинации сделают выбор проще, например, готовое сочетание аксессуаров производителя Salvador — выключатели, розетки и распределительные коробки из фарфора с одинаковым узором в стиле ретро.

8557%;»>

В каталоге представлены сочетания электрики практически из любых материалов: керамика, латунь, дерево, пластмасса, с узорами или без, а наши консультанты подберут самую оптимальную комбинацию индивидуально для вашего интерьера.

Комбинации из латуни (розетки, выключатели, распределительные коробки) отлично сочетаются с дубовыми подложками и эффектно смотрятся в сочетании с элементами из темного дерева.
А узорные белые аксессуары из керамики отлично сочетаются с светлыми теплыми тонами дерева. Посмотреть больше фотографий ретро электрики в интерьере деревянного дома вы можете в разделе «Портфолио». 4845%;»>

Электрика в деревянный дом должна быть не только стильная и красивая, но еще и очень качественная — в существовании таковой легко убедиться, ознакомившись с каталогом на сайте ТД «Декоративная Электрика»! Заходите, общайтесь с менеджерами, подбирайте именно то, что вам нужно, и оформляйте заказ!

Ещё материалы по теме:
  • В каких случаях необходимо устанавливать металлические подрозетники?
  • Подчеркните стиль издалека с помощью уличных светильников для загородного дома
  • Сложно, но можно: скрытая проводка в деревянном доме
  • Основные ошибки при выборе электрики в загородный дом

СНИП электропроводка в деревянном доме

Все строительные работы регулируются определенными правилами, выход за рамки которых представляет собой не просто нарушение каких-то норм, а угрозу для будущего строения вплоть до его вероятного разрушения.

Чиновники приняли определенное количество актов, которые должны (в идеале) регламентировать все нюансы строительной деятельности.
Все принятые правила объединены общим названием «строительные нормы и правила (СНиП)». И каждый строитель, архитектор и проектировщик должен обязательно либо знать эти правила, либо постоянно сверяться с ними. Причём они, в зависимости от назначения строения, будут различными. Если например для частного деревянного дома, требования по скрытой электропроводке носят рекомендательный характер и никто вам не запретит эксплуатировать свою дачу, где вы сами накрутили скруток на чердаке; то в объектах общественного использования акт приемки и сдачи будет подписывать инспектор Ростехнадзора, и здесь все должно быть спроектировано, согласовано и смонтировано профессионалами

Подобные стандарты действовали еще при Советском Союзе, а в 2010 году существующие нормы и правила были признаны сводом правил.
Конечно же, СНиП регламентируют и правила прокладки электрокоммуникаций в жилых зданиях. В любых домах, будь то кирпичные строения или деревянные срубы. Остановимся кратко на СНиП, которые регламентируют прокладку электропроводки в деревянном доме.


Требования к электроснабжению дома вне зависимости от того, какие стройматериалы использовались при его строительстве, устанавливаются в СНиП 31-02.
Согласно этим правилам, электропроводка в здании, построенном из дерева (сруб, каркасник, брусовый дом), должна выполняться согласно требованиям Правил устройства электроустановок (ПУЭ). Подпитывается дом от сети напряжением 380/220 В. Система заземления предпочтительная типа TN-C-S. Она достаточно популярна в наши дни, так как, в частности, принцип ее действия довольно прост и основан на том, что к конечному потребителю подходят два отдельных проводника – нулевой рабочий, который обозначается латинской буквой N и защитный, обозначаемый, соответственно, буквами PE. Последний соединяется с корпусом электрооборудования, а нулевой предназначен для передачи электроэнергии.

Расчетную нагрузку определяет владелец дома (сиречь – заказчик работ), и в принципе, особых ограничений тут нет, за исключением тех, которые устанавливаются местными властями. Если имеются ограничения, то расчетная нагрузка принимается в двух видах – 8,8 кВт для жилых домов, оборудованных электроплитами, или 5,5 кВт для домов без них. Обращать внимание следует также на площадь дома. В случае, если она превышает 60 квадратных метров, то нагрузку следует увеличивать на один процент за каждый дополнительный квадратный метр.


В принципе в жилых домах можно прокладывать электропроводку как открытую, так и скрытую. В первом случае, понятное дело, все «на виду», а значит заметить перегрев кабеля или иную проблему можно без особого труда. Во втором случае приметить проблему быстро не удастся. Напомним, впрочем, что традиционно проблемным местом в любой проводке является не сам кабель (вне зависимости от того, проложена она открытым способом или закрытым), а места соединения различных элементов проводки, например, распаечные коробки.
Считается, что если проложить проводку в стальной трубке, то вы минимизируете вероятность возникновения пожара. На самом деле, чтобы минимизировать его возникновение, нужно просто подобрать все элементы электросети грамотно, что может сделать только человек, основательно знакомый с основами электро-монтажных работ.

ПУЭ предписывает укладывать электропроводку по горючим материалам (а стены деревянного дома горючи) нужно в стальной трубе, однако, к примеру, СП 31-105-2002 – свод правил для строительства каркасных домов (тоже ведь деревянные, не так ли?) устанавливает, что достаточно использовать просто кабель, который не распространяет горение, а о каких-либо дополнительных защитных оболочках речи нет.
Тут, конечно, можно принять решение «перебдеть» и все же использовать стальную трубу, но такое решение, в принципе, можно назвать избыточным. Хотя труба послужит не только для защиты дома от огня, но и для защиты кабеля от негативных факторов, как-то постоянно что-то грызущие и грызуны.

Важно исключить вероятность возгорания, для чего нужно выбрать кабель правильного сечения, подобрать лучшие электрические автоматы и так далее. Электрику виднее, где не стоит экономить.
Для прокладки электропроводки в деревянном доме не сгодится гофра. Дело в том, что дуга короткого замыкания прожигает даже стальную гофру, а речи в таком случае о пластиковой гофре и вовсе нет.

В доме, где планируется проживание людей, используются провода с медными жилами. Их можно пропускать через конструкции здания, не используя при этом какие-либо втулки или трубки. Однако, можно, к примеру, использовать уже упомянутую стальную трубу или специальные металлические проходные гильзы.

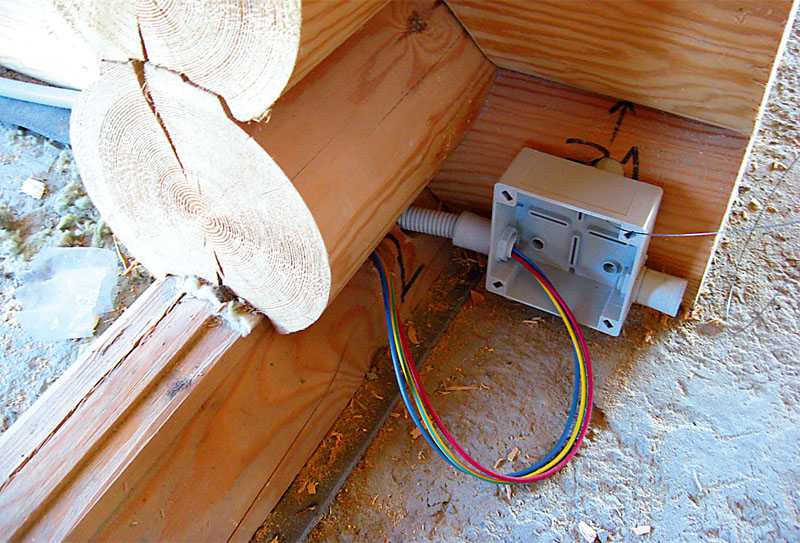

В деревянной стене отмечается место, где будет просверлено отверстие. Его диаметр должен определяться по размеру трубы, в которой будет размещаться проводник. Для заполнения трубы можно использовать асбестовый шнур, который обматывается вокруг кабеля и плотно забивается в трубу с обеих сторон. Металлические каналы обязательно следует заземлить.

Провода нужно использовать те, как мы уже упоминали, которые не проводят горение (маркируются индексом НГ) и обладают пониженной дымовыделением (маркируются индексом LS). Монтировать трассы следует по углам, чтобы избежать образования конденсата на коробах.
Отдельно стоит отметить, что нельзя вести проводку через элементы конструкции, которые испытывают несущую нагрузку.

Итак, каковы основные правила прокладки проводки в деревянных домах? Нужно подбирать правильные ее элементы (к примеру, речь о сечении проводов или параметрах защиты). Нельзя экономить на защитных автоматах – чем они лучше (от известного производителя, дорогие), тем больше вероятности, что они «спасут» вас в определенный момент. Нельзя соединять медные и алюминиевые провода, ни в коем случае нельзя допускать образования так называемых «скруток», самодельных соединений, особенно если они будут вмонтированы в стены. В идеале нужно добиться минимизации количества распаечных коробок или вообще уйти от них и пойти лучше на перерасход кабеля.
И еще одно – если вы не являетесь профессиональным электриком, лучше доверьте прокладку системы электроснабжения дома тому, кто на этом «собаку съел». Тут экономить ни в коем случае нельзя, подавляющее количество пожаров во всех типов строений происходит от неисправности электропроводки. Если на «собаку» рассчитывать не придется, нужно искать максимально приемлемый вариант, хотя бы на уровне «кошки».

Электропроводка в деревянном доме своими руками

Согласитесь, частный загородный дом целиком из дерева – это, конечно, круто и красиво. Деревянная конструкция имеет множество преимуществ. Он теплый и прочный, с идеальным уровнем влажности, а по экологическому балансу ни один строительный материал даже не сравнится с натуральной древесиной. Но при всех достоинствах у такого дома есть один существенный недостаток, пожарные называют такие конструкции «горючим материалом». А так как электричество часто становится причиной пожаров, то самой актуальной проблемой была, есть и будет электропроводка в деревянном доме. По статистике пожарных организаций, на него приходится половина всех пожаров в зданиях, построенных из деревянного бруса.

Содержание

  • Основные требования для проводки
  • Основные этапы
  • Проект
  • Вход в дом
    • Поставка кабеля в земле
    • Ритрома воздушного кабеля
  • Дистрибутивная доска
  • Открыть внутреннюю склады трубы
  • Распределительная коробка
  • Открытый кабель
  • Скрытая внутренняя проводка
    • Металлические трубы
    • Под штукатурку
  • Выбор коммутационных аппаратов
  • Защитное заземление
  • Испытательные работы
  • Основные требования к электропроводке

    Монтаж электропроводки в деревянном доме предъявляет особые требования. В связи с тем, что деревянные конструкции относятся к пожароопасным, условия прокладки силовых кабелей и проводов совершенно иные. Поэтому не стоит думать, раз вы умеете отличать «фазу» от «нуля» или менять розетки с выключателями, то вся электрика в деревянном доме своими руками будет на ваше усмотрение.

    Желательно, чтобы весь объем работ (от подвода электричества в дом и до установки последнего светильника) выполняли профессиональные электрики. Но так как среди людей этой профессии тоже немало хакеров, то каждому владельцу частного деревянного домостроения будет полезно знать основные принципы, требования и правила монтажа электропроводки, чтобы оценить качество работа выполнена позже.

    • Бытовая электропроводка в деревянном доме выполняется кабелем, имеющим негорючую оболочку и низкий уровень дымовыделения. Такой кабель легко отличить по маркировке; его аббревиатура должна содержать буквы «нг» (негорючий). Его внешняя оболочка изготовлена ​​из негорючего поливинилхлорида; такое качество достигается за счет использования при изготовлении специальных пластиковых компаундов. Проводники этого типа имеют пониженный уровень дымовыделения, что является особо опасным фактором при пожарах, так как дымовая завеса ухудшает светопропускание и мешает проведению аварийно-спасательных работ.
    • Электропроводка должна быть выполнена таким образом, чтобы полностью исключить возможность поражения людей и домашних животных электрическим током.

    • Запрещается прокладка электропроводки в деревянном доме вблизи отапливаемых поверхностей (дымоходов, печей, каминов).
    • Необходимо полностью исключить возможность воспламенения кабеля и переноса огня на деревянные поверхности в случае короткого замыкания.
    • Монтаж скрытой электропроводки в деревянном доме производится только на несгораемых конструкциях.
    • Прокладываемые кабели и провода, а также устанавливаемые коммутационные аппараты должны быть с такими эксплуатационными характеристиками, чтобы иметь достаточный запас по общей потребляемой мощности.
    • Не допускать нагрева проводников и электрических соединительных узлов.

    Важно помнить! Не стоит улучшать дизайн интерьера деревянного домостроения за счет снижения уровня безопасности. Попытка решить эстетические проблемы может привести к катастрофическим последствиям.

    Основные этапы

    Пошагово весь процесс монтажа электропроводки в деревянном доме можно разделить на несколько основных этапов:

    • Расчет общей мощности, которая потребуется для всех потребителей электроэнергии (бытовые электроприборы, электроинструмент, осветительная сеть).
    • Перед тем, как сделать электропроводку в деревянном доме, в обязательном порядке составляется схематический проект.

    нажмите, чтобы увеличить

    • На основании схемы и расчетных данных по нагрузке производится выбор и закупка материалов (проводов, кабелей, коммутационных аппаратов, элементов защиты).
    • Выполнение ввода от магистральной линии электропередач в дом.
    • Установка и сборка распределительного щита.
    • Монтаж внутренней электропроводки (в деревянном доме используются варианты скрытой и открытой прокладки проводников).
    • Монтаж коммутационного оборудования и элементов освещения (розетки, распределительные коробки, выключатели, люстры, светильники, бра).
    • Установка защитного заземления и УЗО.
    • Лабораторные испытания, проверка работы бытовой электросети и выдача соответствующей документации.

    Проект

    Электропроводка в деревянном доме своими руками начинается с составления проекта.

    По сути, это должен быть план дома, на котором указаны все элементы освещения, расположение розеток и выключателей, а также бытовых электроприборов, требующих отдельной линии (кондиционер, варочная панель, духовка, водонагреватель) .

    На чертеже желательно указывать максимальную мощность электроприборов.

    Осветительная нагрузка подключается отдельной линией к отдельному автомату (если дом очень большой, их может быть несколько — на каждую комнату или на каждый этаж). Необходимо предусмотреть отдельный автомат для освещения двора.

    нажмите, чтобы увеличить



    Розетки в разных комнатах также питаются от отдельных линий. Если дом небольшой и комнат мало, все розетки можно подключить от одного автомата. Исключение составляет кухня, на ней так много мощной бытовой техники, что отдельная линия просто необходима.

    Итак, вы разделили всю бытовую электрическую сеть вашего дома на группы, теперь рассчитайте максимальную нагрузку для каждой из них. Для этого суммируются мощности всех электроприборов, которые могут быть включены одновременно. На основании полученных цифр подбирается мощность входных и выходных автоматов.

    Ввод в дом

    Участок ввода от главной линии электропередач до распределительного щита считается наиболее ответственным. Есть два способа правильно провести электричество в свой дом.

    Прокладка кабеля в земле

    Это более надежный способ, так как проводник полностью скрыт и не подвергается никаким внешним воздействиям. Кроме того, в случае короткого замыкания и возгорания исключена возможность травмирования людей или имущества. Благодаря такой высокой пожаробезопасности подземный ввод особенно рекомендуется для деревянного домостроения. Кроме того, это совершенно не портит внешний вид сайта.

    При этом потребуются немалые затраты. Необходимо будет выкопать траншею глубиной не менее 0,8 м. Если проход в дом осуществляется через фундамент, потребуется толстостенная металлическая втулка. А сам кабель желательно защитить от химического воздействия почвы, микроорганизмов и грызунов, давления корней растительности. Для этого его не просто укладывают в траншею, а предварительно протягивают в металлическую трубу или гофру.

    Подземный способ целесообразно использовать на этапе, когда новый дом только строится, чтобы можно было заранее подумать о проходе всех коммуникаций.

    Воздушная кабельная разводка

    Если здание уже возведено, то более дешевым, удобным и простым вариантом будет воздушная линия. Отвод выполняется от ближайшей опоры магистральной ЛЭП.

    Запомни главное! Ни вы, ни ваши знакомые, даже с высшим электротехническим образованием, не имеете права взбираться на эту опору для выполнения подключений. Эту работу выполняют электрики из числа сотрудников энергоснабжающей организации, обслуживающей данную ЛЭП (имеют на это специальное разрешение).

    В качестве ввода рекомендуется использовать СИП (СИП).

    Его изоляционный слой изготовлен из материала, стойкого к экстремальным температурам, солнечному свету и осадкам. Под слоем изоляции СИП имеет не только токопроводящие жилы, но и стальной трос, который обеспечит хорошую натяжку. В случае использования другого троса, его нужно будет закрепить хомутами на дополнительном несущем тросе, также натянутом между опорой и домом.

    Еще один важный нюанс. Если пролет более 20 м, то необходимо установить дополнительную опору, иначе будет большой провес, что увеличивает механическую нагрузку на провод.

    Воздухозаборник вводится в дом через просверленное в стене отверстие, в которое вставляется кусок металлической трубы. Очень важно, чтобы на пути прохождения проволоки не было высоких кустарников и деревьев, хозяйственных построек.

    Распределительный щит

    Сейчас Энергонадзор требует установки двух распределительных щитов в частных загородных домах. Один из них должен располагаться снаружи дома, в нем монтируется счетчик электроэнергии. Это сделано для того, чтобы в любой момент мог прийти контролер и проверить показания счетчика.

    Второй щит находится внутри дома, он соединен с внешним электрическим кабелем. В нем разместятся автоматы ввода и вывода, устройства защитного отключения.

    В деревянных зданиях следует устанавливать навесные распределительные щиты, которые должны быть защищены от влаги и пыли. Всегда должен быть свободный доступ к заслонке.

    Открытая внутренняя проводка

    Открытая электропроводка в деревянном доме (ее еще называют наружной) может быть выполнена тремя способами. Давайте кратко рассмотрим каждый из них.

    Трубы электротехнические гофрированные

    Теперь купить гофрированные гибкие трубы не проблема. Материал их изготовления – специальный пластик, не поддерживающий горение. В них необходимо проложить кабель, причем в одной трубе можно разместить два, а при необходимости и больше проводников.

    Открытая электропроводка в деревянном доме быстро и просто делается своими руками, но имеет существенные недостатки. Вряд ли несколько рядов гофрированных труб добавят вашему помещению эстетики. А с учетом того, какие сейчас нагрузки, и сколько в доме разных бытовых электроприборов, таких рядов может быть от пяти и более.

    Кроме того, когда вы уже протянули кабель в гофротрубу, его ровно уложить практически не получится, он не будет натянут как струна, все равно в нескольких местах появятся провисы. Такие кривые тоже выглядят не очень красиво.

    Еще одним недостатком является то, что гофрированная труба отлично собирает на своей поверхности пыль, убрать которую можно только с помощью пылесоса, но делать это не везде удобно.

    Электрокоробка

    Такие электрокоробки еще по-другому называют кабель-каналами. Наиболее распространены ящики из пластика, который не поддерживает горение и при плавлении не выделяет вредных веществ. Они доступны по цене, имеют разные цвета и бывают одной или нескольких секций (в таких секциях можно прокладывать сразу несколько кабелей, которые идут в одном направлении).

    Еще одним преимуществом коробок является то, что с их помощью электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не потребуются специальные инструменты, приспособления, опыт или навыки. Электрические коробки можно приклеить к поверхности стены (чаще всего для этого используют жидкие гвозди) или просверлить и закрепить саморезами. После этого жилы укладываются в кабель-каналы и закрываются сверху защелкивающейся крышкой.

    Но и недостатков у электрошкафов хватает. Самое главное, что деревянный дом со временем неизбежно даст усадку. Это приведет к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы треснут.

    Чтобы аккуратно выполнить монтаж коробов, потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит вашу комнату, вид все равно получается какой-то скучный, похожий на офисный.

    Открытый кабель

    Открытая проводка в деревянном доме, выполненная незащищенным кабелем непосредственно по поверхностям стен, считается оптимальным вариантом. Но такой внешний вид оказывается совсем унылым, потому что под трос необходимо монтировать металлическую или асбестовую прокладку.

    Выполнить все требования безопасности и при этом сделать помещение оригинальным можно с помощью набирающей популярность в последнее время проводки в стиле ретро. На фарфоровые изоляторы укладывается специальный кабель, получается красиво, особенно если дизайн вашего интерьера соответствует стилю ретро.

    Скрытая внутренняя электропроводка

    Вообще скрытая электропроводка в деревянном доме не рекомендуется, но при соблюдении всех требований и норм пожарной безопасности, то такой способ вполне приемлем. Стоит сразу отметить, что это будет стоить дороже в плане материальных затрат. Но если вы не испытываете финансовых трудностей, вы можете воспользоваться одним из двух вариантов скрытой проводки.

    Металлические трубы

    Основное преимущество металлических труб в том, что в случае возгорания кабеля они надежно защищают деревянные поверхности и конструкции от возгорания.

    Прокладываются в скрытых полостях и пустотах за обшивкой стен и потолка. Либо в стеновых поверхностях сверлятся углубления в виде каналов, в которые затем укладываются трубы. А уже внутри них кабель или провод.

    Целесообразно использовать оцинкованные трубы, чтобы максимально защитить их от коррозии. А чтобы не повредить изоляционный слой кабеля при протягивании его об острые края металлической трубы, необходимо использовать специальные заглушки из пластика, либо хорошо зачищать и шлифовать места среза.

    Медные трубы

    считаются наиболее технологичными; они хорошо гнутся без специальных инструментов.

    Особенно это актуально, если скрытая проводка в деревянном доме имеет сложную разветвленную цепь. Но тут, как говорится, палка о двух концах – монтаж упрощается, а цена возрастает в разы, медные трубы далеко не дешевы. Однако следует помнить, что лучше один раз потратиться на качественную электропроводку, чем потом подсчитывать потери от пожара.

    Под штукатурку

    Есть еще один способ скрытой проводки — под штукатурку. Сейчас его используют все меньше и меньше. Технология кропотливая — надо брус крест-накрест переплести дранкой (это такие деревянные рейки толщиной 3-5 мм), а сверху накинуть слой глиняной штукатурки толщиной не менее 10 см. .Затем кабели укладываются в гофрированные трубы и сверху еще слой штукатурки, чтобы скрыть проводку… Лет 30-50 назад этот способ был популярен, вряд ли сейчас владельцы деревянных строений из красивого бруса захотят набрасывать на него толстые слои штукатурки, по крайней мере, это будет выглядеть странно.

    Запомни главное! Монтаж скрытой проводки в деревянных домах через пустоты и перекрытия в гофрированных трубах или пластиковых коробах запрещен.

    Для этого есть две веские причины:

    1. При монтаже изоляционный слой жил может быть незначительно поврежден.
    2. Грызуны могут повредить гофротрубу вместе с изоляцией кабеля (поверьте, мышам не составит труда прогрызть материал ПВХ).

    Оба этих случая приведут к оголению проводников. А когда вы начнете эксплуатировать проводку на полную мощность, в местах повреждения изоляции кабель начнет перегреваться, что приведет к короткому замыканию и возгоранию.

    Выбор коммутационных устройств

    При выборе коммутационных аппаратов для деревянной конструкции первым критерием должна быть их пожаробезопасность. Возможно, это получится дорого и не совсем впишется в ваш дизайн, но подумайте еще раз о последствиях, которые могут случиться при малейшей искре в розетке, когда вокруг всего одно дерево.

    Необходимо исключить искрообразование в коммутационных аппаратах, поэтому покупайте качественную продукцию проверенных фирм.

    В деревянных домах нежелательно ставить выключатели и розетки, рабочая часть которых закреплена на техническом фарфоре. Этот керамический диэлектрик дешев, не горит, но очень хрупок.

    При включении и выключении коммутационное устройство периодически нагревается и остывает, то есть испытывает температурно-динамические нагрузки. В этом случае фарфор покрывается трещинами и в определенный момент может лопнуть. За счет этого рабочая часть становится подвижной, что влечет за собой ухудшение контакта, образование искр и даже дуги.

    Поэтому покупайте розетки и выключатели, рабочая часть которых закреплена на термостойком пластике, устойчива к динамическим воздействиям и не деформируется со временем. Старайтесь не покупать подделку из дешевого пластика, который начинает плавиться в случае аварийного нагрева розетки. Качественный термостойкий пластик легко выдерживает температуру до 130 градусов.

    Защитное заземление

    Электропроводка в деревянном доме должна иметь защитное заземление. Эту работу можно выполнить своими руками. Ниже приведена пошаговая инструкция по установке заземления:

    • Выкопать яму в виде треугольника с равными сторонами по 1 м, глубины 30-40 см будет достаточно.
    • По углам треугольника вбить в землю металлические штыри или уголки длиной не менее 3 м.
    • Сварить эти штифты с уголками длиной 1 м при помощи сварки.

    • Просверлите отверстие в одном из углов и с помощью болтового соединения закрепите провод заземления.
    • Введите этот проводник в распределительный щит и подключите к шине заземления. Затем вы подключите все заземляющие проводники к одной и той же шине.

    В условиях эксплуатации такое заземление требуется большинству бытовых электроприборов, корпус которых выполнен из металла.

    Тестовая работа

    Электропроводка в доме своими руками обязательно требует проведения комплекса контрольно-измерительных работ. Вам нужно будет вызвать специалистов, и они сделают все необходимые замеры и анализы:

    • измерить сопротивление изоляции;
    • загрузить машины;
    • измерить сопротивление заземляющего проводника;
    • проверить петлю «фаза-ноль»;
    • выполнить проверку УЗО.

    После завершения всех испытаний должны выдать протокол, в котором указаны значения всех измерений и вердикт о том, что проводка пригодна к дальнейшей эксплуатации. Этот протокол понадобится представителям энергоснабжающей организации, когда они придут пломбировать электросчетчик.

    Наглядно о нюансах электропроводки в деревянном доме в видео:

    Как видите, электроснабжение деревянного дома имеет ряд особых требований и нюансов. Поэтому, даже если вы неплохо разбираетесь в электротехнике, не полагайтесь только на свои знания и силы. В некоторых моментах профессиональная консультация просто необходима.

    Деревянный дом, бревенчатый дом, проектирование, строительство

    Архитектурно-строительная компания «Деревянные дома ArchiLine – Дома для здоровья» специализируется на проектировании, производстве и строительстве деревянных домов, гостиниц, ресторанов и бань из оцилиндрованного бревна, бруса и клееного бруса.

    ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ

    ООО «АрхиЛайн» успешно работает на рынке деревянного строительства с 2004 года. Специалисты компании изготовили и построили сотни деревянных домов в разных странах — Австралии, Белоруссии, Германии, Грузия, Испания, Казахстан, Кыргызстан, Ливан, Нидерланды, ОАЭ, Польша, Россия, Франция. еще

    Энергоэффективный утепленный деревянный дом из клееного бруса «Теплая Бельгия», 116 м2

      Энергоэффективный деревянный дом из клееного бруса постройки Бельгия, соответствует действующим европейским стандартам энергоэффективности — за счет доп. утепление стен, с помощью каменной ваты «Rockwool» толщиной 100…

      подробнее

      Строительство деревянного дома из клееного бруса в Дубае, ОАЭ

        Здание инновационного центра из клееного бруса производства Archiline расположено в Исследовательском парке Шарджи, который станет площадкой для развития высоких технологий в ОАЭ. Будут разработаны инновации в сфере …

        подробнее

        Навес деревянный на дом, дачу, машину

          Навес из дерева возле дома украсит дом, двор, дачу, защитит автомобиль, дополнит пейзаж своим безупречным видом. Компания «Архилайн» производит и устанавливает деревянные навесы по нашим проектам или …

          еще

          Дом деревянный «Мираж» из профилированного клееного бруса 99м2

          • Категория: дома одноэтажные
          • Количество спален: 2
          • Материал стен: профилированный клееный брус
          • 9002 901 Дом с террасой Дом из натурального дерева из клееного бруса «Мираж» — компактный дом с 2 спальнями, гостиной и отдельной кухней и выходом на террасу. Идеальное решение для тех, кто ищет небольшой дом для круглогодичного проживания. ЧАСТО …

            еще

            Деревянный дом «Белый дом»

            • Категория: дома двухэтажные
            • Количество спален: 5
            • Материал стен: профилированный клееный брус
            • Особенности: дом с террасой В доме деревянном
            • 1 из клееного бруса «Белый дом» 5 спален, кухня-гостиная 58 м2 и 2 санузла. Этот дом хорош для большой семьи для круглогодичного проживания. …

              еще

              Деревянный дом, проект «IT House», 250 кв.м

              • Категория: дома двухэтажные
              • Количество спален: 3
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой, дом с кабинетом

              Дом с террасой «IT House» состоит из: 3 спален с отдельными санузлами, просторного зала-зал и кухни-гостиной. Такой дом хорош для тех, кто любит принимать гостей и проводить деловые встречи дома. …

              еще

              Дом из бруса с печкой и отоплением тепловым насосом, теплыми полами и цоколем, «Маяк» 144 м² в Беларуси

              • Категория: дома двухэтажные
              • Количество спален: 2
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой, дом с подсобным помещением, дом с печным отоплением

              Деревянный дом из клееного бруса с печным отоплением и террасой «Маяк» имеет: 2 спальни по 17 м2 каждая, кухня-гостиная 50 м2 и 2 санузла по 4,8 м2. . Это идеальное решение для тех, кто ищет круглогодичное проживание для семьи из …

              еще

              Деревянный дом в канадском стиле с террасой — проект «Эндрюс» 214 кв.м

              • Категория: дома трехэтажные
              • Количество спален: 2
              • Материал стен: оцилиндрованное бревно естественной влажности
              • Особенности : дом с подсобным помещением, дом с кабинетом

              Деревянные дома в канадском стиле от компании Archiline! Основные черты канадского стиля в домах из бревна: сохранение естественного вида бревна как центрального конструктивного элемента деревянного дома; использование бревен …

              еще

              Сауна с бассейном и террасой «Посейдон» 65 м², из клееного бруса

              • Категория: сауны
              • Материал стен: профилированный клееный брус
              • Особенности: сауна с террасой

              Сауна из клееного бруса бассейн и терраса «Посейдон» включает в себя: парилку 5 м2 со всеми важными помещениями и комнатой отдыха, где будет комфортно большой, веселой компании.

              еще

              Деревянный дом из клееного бруса «Евродом»

              • Категория: дома одноэтажные
              • Количество спален: 2
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой

              Деревянный дом из клееного бруса и терраса «Евродом» – домик для круглогодичного проживания небольшой семьи. Есть все самое главное: 2 спальни, санузел и просторная кухня-гостиная. …

              еще

              Скандинавский деревянный дом «Утро» — проект года 2020

              общая площадь дома 110 м²

              • Категория: дома одноэтажные
              • Количество спален: 2
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой

              «Скандинавский деревянный дом» Утро» — большой дом с просторной гостиной, отдельной кухней, двумя спальнями и совмещенной ванной и душем. . Это идеальное решение для тех, кто не любит маленькие замкнутые пространства. ЧАСТО …

              еще

              Черный деревянный дом — деревянное шале, отопление тепловым насосом, проект «Черный лес» 164 м²

              • Категория: двухэтажные дома
              • Количество спален: 3
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой, дом с баней

              «Черный лес» — стоимость системы отопления «тепловой насос» ниже стоимости прокладки газа на дальние расстояния. Монтаж уникальной системы отопления для деревянного дома «Шварцвальд» может осуществляться параллельно с производством и…

              еще

              Дом из профилированного клееного бруса «Стелс 2»

              120 м2

              • Категория: дома одноэтажные
              • Количество спален: 2
              • Материал стен: профилированный клееный брус
              • Особенности: дом с терраса, дом со шкафом

              Владельцы небольших загородных участков часто не знают, какой дом они хотят построить. Хочется, чтобы он был вместительным, но при этом не занимал много места, оснащен необходимым оборудованием, но в то же время экологически…

              еще

              Строительство деревянного дома в Германии

              проект «Баден-Вюртемберг» 147 кв.м

              • Категория: дома двухэтажные
              • Количество спален: 2
              • Материал стен: профилированный брус технической сушки
              • Особенности дом с кабинетом, дом с балконом, дом на местности

              Деревянный дом «Баден-Вюртемберг» построен нашей компанией в Германии в 2019 году. деревянный дом на хозяйской земле, на склоне горы, которой изобилует земля …

              еще

              Деревянный дом с плоской крышей из клееного бруса, проект 182 м²

                Деревянный дом «Надежда» — это современный дом с плоской крышей, который может вписаться в любой район: будь то частный сектор города или участок возле открытого водоема. В этом коттедже с легкостью разместится семья из 4-6 человек. …

                еще

                Дачный дом с баней из профилированного клееного бруса 80 м2 проект «Дунай»

                • Категория: Одноэтажные дома
                • Количество спален: 1
                • Материал стен: профилированный брус естественной влажности
                • Особенности: дом с террасой, дом с сауной

                Компактный загородный дом с сауной. Его можно легко использовать как загородный дом или сауну. В доме есть комната отдыха или гостиная, небольшая зона кухни, сауна, санузлы. Общая площадь этого дома составляет 80 м2. Это …

                еще

                Планы деревянного дома: Польский деревянный дом «Солнце» 164 м²

                • Категория: дома двухэтажные
                • Количество спален: 4
                • Материал стен: профилированный клееный брус
                • Особенности: дом с террасой, дом с помещением второго уровня, дом с кабинетом

                Большой деревянный дом вмещает три студии, три спальни площадью от девятнадцати до двадцати девяти квадратных метров. Он был построен в Польше на территории гольф-клуба «Kalinowe Pola» ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ О НАШЕЙ КОМПАНИИ И ОПЛАТАХ Это …

                еще

                Архитектурно-художественное решение деревянного дома «Богема»

                • Категория: дома одноэтажные
                • Количество спален: 2
                • Материал стен: профилированный клееный брус
                • Особенности: дом с террасой, жилой дом со шкафом

                Общая площадь дома 129,5 м², из них жилая площадь 109,7 м². Для строительства этого дома потребуется 78 кубометров стенового материала, что не так уж и много, учитывая ширину, длину и высоту дома. Архитекторы …

                еще

                Одноэтажный дом с плоской крышей «Италия»

                • Категория: дома одноэтажные
                • Количество спален: 2
                • Материал стен: профилированный клееный брус
                • Особенности: дом с плоской крышей
                0
              0
            • Благодаря мастерству высококвалифицированных специалистов, работающих в компании, результат работы всегда неизменен: все возводимые объекты отличаются функциональностью и эстетикой, а ясность концепции сочетается с высоким . ..

              еще

              Деревянный дом из клееного бруса «Олави»

              общая площадь 221 м²

              • Категория: дома двухэтажные
              • Количество спален: 5
              • Материал стен: профилированный клееный брус
              • Особенности: дом с террасой , дом со шкафом

              Данный проект представляет собой двухэтажный деревянный дом из клееного бруса с шестью комнатами и террасой. Оригинальность этого проекта покорит ваше сердце, вы будете мечтать о нем на своем участке. Профессиональная работа наших дизайнеров…

              еще

              Деревянный дом «Пуэрто-Рико»

              Клееный брус

              • Категория: Дома одноэтажные
              • Количество спален: 1
              • Материал стен: профилированный брус технической сушки
              • Особенности: дом с террасой
              • Строительство любого дома начинается с идеи и желания. Компания ArchiLine Log Houses готова спроектировать дом любой сложности, учитывая все пожелания клиента. На этапе проектирования учитываются все особенности деревянного дома…

                еще

                Деревянный дом в стиле шале «Анна»

                общая площадь 141 м²

                • Категория: дома одноэтажные
                • Количество спален: 3
                • Материал стен: профилированный брус технической сушки
                • Особенности: дом с террасой

                Шале, также называемое швейцарским шале, представляет собой деревянный дом с тяжелой пологой крышей и широкими, хорошо поддерживаемыми карнизами, расположенными под прямым углом к ​​передней части дома. С годами термин «шале» изменился и стал применяться в основном к отпуску …

                еще

                Дом деревянный из профилированного клееного бруса «Счастье» 175 м2

                • Категория: дома двухэтажные
                • Количество спален: 3
                • Материал стен: профилированный брус технической сушки
                • Особенности: дом с террасой

                Просторный дом из профилированного клееного бруса построен в традиционном стиле, но в то же время сочетает в себе все современные технологии для комфортного проживания. Профилированный клееный брус не требует усадки, что является постоянным преимуществом, так как…

                еще

                Дом деревянный из клееного бруса «Украина», площадь 48 м², толщина стены 16 см

                • Категория: Дома одноэтажные
                • Количество спален: 1
                • Материал стен: профилированный брус естественной влажности
                • Особенности: дом с террасой

                Деревянный дом из клееного бруса «Украина» Собери дом своей мечты своими руками — комплект дома «Украина» для самостоятельной сборки. Достигните своей цели, сэкономьте деньги, постройте деревянный дом из клееного бруса по цене малолитражки! Дом …

                еще

                Цех клееного бруса, проект «Папа Карло»

                • Категория: гаражи
                • Материал стен: профилированный клееный брус

                Просторный цех с неограниченными возможностями использования, экологически чистый и безопасный. Садово-строительный сезон завершен и есть прекрасная возможность вдумчиво заняться чем-то для души. Впрочем, и летом тоже…

                подробнее

                Каркасный деревянный гараж: красивый, современный, недорогой и быстровозводимый

                  Этот каркасный гараж разработан главным дизайнером нашей компании Современный строительный рынок наполнен новейшими материалами, которые можно использовать для строительства деревянного каркасного гаража, вы просто нужно выбрать его внешний вид, чтобы построить …

                  еще

                  Мы говорим на английском, немецком, турецком, французском и русском языках

                  +375298-06-05-67 — WhatsApp, Telegram, Viber

                  Подробнее:

                  Вы можете посмотреть видео-обзор деревянного дома «Белый дом» из клееного бруса древесина Archiline Houses:

                  Подробнее:

    © 2022 Деревянные дома ArchiLine

    , 114, ул.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
