Диодная лента 12 вольт подключение: Как подключить светодиодную ленту к блоку питания 12 вольт и 220 вольт

Содержание

все о подключении светодиолной ленты

Содержание

  • 1 Светодиодная лента 220В – что это такое и как ее подключить
  • 2 Как подключить светодиодную ленту с меньшим напряжением к 220В
  • 3 Как подключить к 220 В светодиодную ленту на 12 или 24 В
  • 4 Основные ошибки при подключении светодиодной ленты к сети 220в

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.



Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

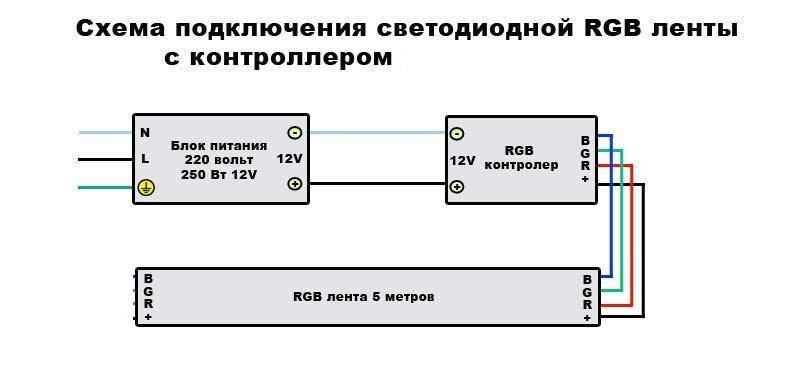

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель. Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

  • Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
  • Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания. Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

  1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
  2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В

никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

  • Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
  • Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
  • Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
  • Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



Светодиодная лента. Характеристики и особенности выбора.. Информация — Диод КМВ

Диод КМВ • Информация • Светодиодная лента. Характеристики и особенности выбора.

Общая информация

Светодиодная лента (Led Strip) — светодиодный источник света, представляющий собой гибкую монтажную плату в виде ленты с расположенными на равномерном расстоянии светодиодами и другими необходимыми элементами (резисторы для ограничения тока, микросхемы для управления и т. д.). В последнее время ленты приобрели популярность и прочно занимают постоянно расширяющуюся нишу в самых различных сферах, благодаря большому разнообразию характеристик и параметров. Расскажем, на что нужно обратить внимание, если вы хотите купить светодиодную ленту.


Светодиодная лента.

Основной сферой применения светодиодных лент является интерьерное декоративное освещение. Впрочем, светодиодные ленты все чаще используются и как основной источник света. Подсветка мебели, подсветка кухонных шкафов и фартуков, контурная подсветка потолков и других элементов интерьера. Светодиодная лента широко используется в наружной рекламе и архитектурной подсветке. Использование RGB-лент вместе с контроллерами позволяет реализовать различные эффекты, как простые: смена цвета, мерцание или затухание, так и сложные: бегущий огонь, змейка и прочие, светомузыкальные эффекты. В последнем случае используется SPI или DMX светодиодная лента.

В зависимости от сферы использования, следует выбирать ленту с теми или иными характеристиками и обращать внимание на особенности, о которых пойдет речь ниже.

Напряжение

Напряжение. Большинство светодиодных лент рассчитано на подключение к сети через блок питания. Соответственно, они могут быть рассчитаны на напряжение 5 вольт, 12 вольт, 24 вольта.

Выбираемое напряжение зависит от задачи и возможности подключения — чем выше напряжение, тем меньше сила тока при одинаковой мощности. Соответственно, меньшие требования к сечению проводников и к длине подключаемой ленты. Так для лент напряжением 5 вольт максимальная длина подключаемого отрезка составляет 2 метра, для лент напряжением 12 вольт — 5 метров, но для лент, рассчитанных на 24 вольта, максимальная длина составит уже 10 метров.

Таким образом, где подключение ленты каждые пять метров затруднено, например, фасады зданий, правильнее выбирать ленту большего напряжения. Внутри помещения можно использовать ленту с меньшим напряжением. Такой вариант предпочтительнее, поскольку большая подключаемая длина будет обладать меньшей надежностью.


Светодиодная лента 5V


Светодиодная лента 24V


Светодиодная лента 220V

Светодиодные ленты напряжением 5 вольт встречаются редко. В основном, это «умные» ленты SPI или DMX, ориентированные на подключение к уже имеющимся источникам питания. В этом случае преимущество таких лент заключается в использовании более простой элементной базы, а следовательно, в более высокой надежности (SPI и DMX контроллеры, в основном, работают с напряжением 5 вольт, в ином случае требуется более сложная элементная база).

Существуют ленты с рабочим напряжением 220 вольт. Для подключения к сети им не требуется блок питания, лишь небольшой выпрямитель. Это удобно там, где монтаж блоков или разводка питания затруднены. Плюс данной ленты также в большом подключаемом метраже. Но есть и минусы — повышенные требования к электробезопасности и большая кратность реза — около метра. Если какая-то часть ленты выходит из строя, то гореть не будет весь участок до следующей линии реза.

Кратность реза и длина намотки

Шаг нарезки или кратность реза. Длина намотки. Светодиодная лента продается намоткой. В основном, это 5 метров, 10 метров, реже 15 и более метров. Длина намотки зависит от напряжения и, как правило, составляет максимально возможную подключаемую длину. Ленты, рассчитанные на напряжение 220 вольт, могут продаваться бухтами 30, 50 и 100 метров.

Естественно, что в работу может пойти не вся длина ленты, а лишь ее часть. Для этого предусмотрены специальные участки, в которых ленту можно делить на отрезки. По краям линии реза на ленте имеются контактные площадки для подключения отрезков через коннекторы или припаивание проводов.

Длина отрезков зависит от конструктивных особенностей, напряжения и количества светодиодов на погонный метр. На каждом отрезке светодиоды подключены последовательно, так как имеют рабочее напряжение около 3 вольт. Так, например, лента 12 вольт 60 диодов на метр будет иметь кратность реза 5 см, а точно такая же лента, но рассчитанная на 24 вольта, будет иметь кратность реза 10 см.


Линия разреза ленты


Зависимость шага реза от плотности кристаллов и их типа


Длинна намотки: 5м — лента 12В, 10м — лента 24В.

Светодиодная лента 220 вольт по этой же причине имеет кратность реза около метра.

Кроме длины намотки и кратности реза светодиодная лента может иметь различную ширину — от 6 мм, и толщину, зависящую от конструктивных особенностей и используемых кристаллов. На это стоит обращать внимание, выбирая ту или иную ленту для монтажа в специальный профиль при использовании в интерьере.

Тип кристалла

Тип кристалла, производитель кристалла. Важной технической характеристикой, является тип кристалла светодиодов ленты. От типа кристалла во многом зависит мощность и яркость, а также некоторые конструктивные особенности. При производстве лент распространены кристаллы типов 5050, 2835, 5630. Подробнее об особенностях этих и других типов вы можете прочитать в отдельной статье. Стоит отметить, что существуют кристаллы, используемые преимущественно в лентах, такие как 7020 и 8520 — для торцевых лент, или кристаллы, совмещающие несколько вариантов люминофора. Это позволяет при размещении в одном ряду менять цветовую температуру ленты или цвет свечения.

Количество диодов на метр и мощность

Количество диодов на метр и мощность. Количество светодиодов на метр или плотность светодиодов — одна из часто определяющих выбор той или иной ленты характеристик, которая говорит сама за себя. Встречаются ленты с количеством светодиодов на метр от 30 до 120 и более. От количества светодиодов на метр непосредственно зависит яркость и мощность светодиодной ленты. Чем выше плотность светодиодов, тем ровнее будет свечение.

Количество диодов на метр и тип кристалла — важный момент, который нужно учитывать при выборе ленты. Если вам нужна неяркая мягкая ровная подсветка, лучше отдавать предпочтение лентам с большим количеством менее производительных диодов: например, светодиодная лента 12 вольт 120 SMD2835 или 120 SMD5050 подойдет для этих целей больше, чем лента 12 вольт 60 SMD5630.


Лента 60SMD 2835 6Вт


Лента 60SMD 5050 14,4Вт


Лента 120SMD 2835 12Вт

Мощность светодиодной ленты — важная характеристика, влияющая на выбор источника питания для ленты и на ее подключение. Измеряется она в ваттах на погонный метр и может составлять от 4 до 30 Ватт. Например, лента 60SMD 5050 (60 кристаллов SMD5050) имеет мощность 14,4 Вт. на м. п., а лента 60SMD 3528 уже только 9 Вт.

Яркость или световой поток измеряется в люменах на погонный метр и определяет количество света, излучаемого лентой. Чем выше эта величина, тем больше яркость ленты.

Степень защиты светодиодной ленты

Степень защиты светодиодной ленты. Светодиодные ленты изготавливаются с различной степенью защиты от атмосферных и иных воздействий (степень защиты IP).

Лента с защитой IP20 может использоваться внутри сухих помещений: для интерьерной подсветки мебели, потолков, витрин, внутри профиля для светодиодной ленты. Применение в других условиях такой ленты не рекомендуется, либо необходима дополнительная защита от атмосферного воздействия и влаги.

Лента со степенью защиты IP67 надежно изолирована силиконом или гибким корпусом и может применяться на улице или во влажных помещениях практически без ограничений. Это так называемая влагозащищенная лента.


Лента со степенью защиты IP20. Без защиты.


Лента со степенью защиты IP44. Защита с одной стороны.


Лента со степенью защиты IP65. Защита с обоих сторон.

Также существуют ленты с другими промежуточными вариантами степени защиты, цена которых выше, чем у открытой ленты, но гораздо ниже, чем у ленты IP67. Предпочтение данным лентам стоит отдавать с учетом некоторых нюансов: для кухни не рекомендуется использование открытой ленты, но лента IP33 (тонкий слой силикона сверху, или нанолак) вполне допустима. Лента IP54 (силикон с наружной стороны) может использоваться на улице в местах, где нет прямого атмосферного воздействия. Ленты с защитой IP33 – IP54 можно использовать для наружной рекламы, если предполагается их использование внутри световых объемных букв или лайтбоксов.

При монтаже влагозащищенной ленты следует обращать внимание на соединения — им необходима дополнительная герметизация, либо для соединений нужно использовать специальные герметичные коннекторы.

Цвет ленты и цветовая температура

Цвет ленты и цветовая температура. Светодиодная лента, как и другие светодиодные источники света — Led-модули, пиксели различают по цвету свечения и по температуре белого свечения. Различают монохромные ленты или RGB-ленты, причем, и первые, и вторые могут иметь контроллеры, позволяющие управлять отдельными участками (обычно соответствуют кратности реза). Если лента многоцветная и простая (неуправляемая), то она имеет необходимое количество каналов для включения и диммирования того или иного цвета, но изменение происходит по всей длине ленты.

Встречаются ленты RGBW — сочетание RGB и белого, RGBWW — сочетание RGB, холодного белого и теплого белого, просто сочетание холодного и теплого белого свечения в одной ленте и другие. В основном данные ленты используются для светового оформления интерьера.


RGB-лента с адресным управлением DMX или SPI


Лента теплого белого свечения (warm white)


Лента холодного белого свечения (cool white)

Говоря о холодной или теплой температуре свечения, мы имеем ввиду оттенок белого света, зависящий от используемого люминофора в кристаллах ленты. Измеряется она в К (кельвины) и может варьироваться в диапазоне от 1 500 К — практически красный оттенок, до 12 500 К — практически ультрафиолет. Можно встретить определения warm white (теплый оттенок) — соответствует температуре 3 000 К, thrue white или natural white (натуральный белый) — соответствует температуре 4 500 К, или cool white (холодный белый) — соответствует температуре 6 500 К.

Ленты, как и другие светодиодные источники света, характеризуются по величине коэффициента CRI — это индекс цветопередачи, показывающий насколько точно передается цвет освещаемых предметов по сравнению с эталонным источником света (солнечный свет). Ленты с разным индексом могут иметь одинаковую цветовую температуру, но освещаемые ими предметы могут выглядеть по-разному. Чем выше данный коэффициент, тем точнее и лучше цветопередача. Объясняется это качеством используемых в производстве люминофоров. Нормальным показателем считается CRI больший или равный 80. Обычно производитель указывает данную характеристику. Если же этого нет, то перед вами скорее всего лента невысокого качества, цветопередача которой будет оставлять желать лучшего.


Простой опыт, показывающий смысл коэффициента CRI у двух источников одинакового свечения.


Источник света с высоким коэффициентом CRI. Спектр ровный на всех участках, без пробелов.


Источник света с низким коэффициентом CRI. Спектр такого света будет не полным, с пробелами.

Другие особенности

По конструктивному исполнению гибкие светодиодные ленты можно разделить на два типа — однослойные и двухслойные. В первом случае токопроводящие дорожки, как и контакты для подключения нанесены лишь с верхней стороны, во втором — контакты и дорожки есть с обоих сторон — с верхней и нижней. Считается, что второй вариант надежнее и менее подвержен повреждению при изгибе или монтаже, но это не совсем так. В конечном итоге надежность определяется качеством ленты и сечением токопроводящих дорожек.

Двухслойную ленту с контактами на нижней стороне при соединении с помощью пайки возможно подключать через основу, на которую производится монтаж, тем самым скрыв проводку. Также стоит обращать внимание на материал основы при монтаже ленты — монтаж двухслойной ленты на металлическую основу требует внимания из-за возможности короткого замыкания.

Кроме простой, лента может быть и для торцевой подсветки. В ней кристаллы расположены таким образом, что свечение происходит вбок. Такая лента используется в основном для подсветки витрин и шкафов. Раньше такие ленты, сделанные по технологии DIP, могли использоваться там, где было необходимо закрепить их на основании с изгибами, например, в маленьких и узких светодиодных буквах, где нет возможности использовать модули. Ленты для торцевой подсветки, изготовленные по технологии SMD для такой подсветки не предназначены. В местах изгиба SMD элементы могут потерять контакт, и лента выйдет из строя. Для таких случаев используется S-лента или лента-змейка, основа которой выполнена в виде зигзага, что позволяет закрепить ее на основании с изгибами, без нарушения конструктивной целостности.

Как и светодиодные модули, ленты могут быть выполнены в варианте с линзами и без, что обеспечивает различный угол свечения. В обычном варианте без линз угол свечения составляет 120 градусов, в варианте с линзами угол свечения может быть любым: как правило, это 160, 170 градусов.


Светодиодная лента с линзами


Светодиодная лента «змейка» или S-type.


Светодиодная лента для торцевой подсветки

Среди характеристик, указываемых производителем светодиодных лент, можно встретить и другие: BIN, kit, класс… Кратко расскажем о них.

BIN — характеристика светодиодных чипов, определяющая принадлежность чипов, используемых в данной ленте, к одной группе с минимальной погрешностью в свойствах. Дело в том, что при массовом производстве сложной продукции со многими параметрами, такой как светодиодные чипы — конечные свойства и характеристики могут значительно отличаться. Поэтому, производитель сортирует готовую продукцию по группам. Каждая группа в итоге имеет свой BIN.

В случае с лентой это говорит о том, что в ленте использованы светодиоды с одним BIN, значит с одним свечением. В этом есть смысл при покупке нескольких намоток лент: в случае со сходным BIN свечение данных лент будет одинаковым.

Kit — аналогичная характеристика, указывающая на принадлежность светодиодов к одной партии или группе.

Класс ленты (HI, LUX, Premium) говорит о том, что данные ленты производитель выделяет в отдельную категорию по качеству и характеристикам. Такие ленты стоят дороже, но во многих случаях эта разница оправданна.

В заключении можно сказать, что выбор светодиодной ленты не так прост, как кажется на первый взгляд. Но, приложив небольшое усилие, в основных особенностях разобраться можно. Важно понимать, что для конкретной задачи есть наиболее подходящая светодиодная лента.

Контактная информация

[email protected]

Ставропольский край
г. Пятигорск, ул. Ермолова, 33

+7 928 378-19-19

Режим работы с 9:30 до 17:30. Выходной — суббота, воскресенье.

Поделиться ссылкой:

Наш адрес: Ставропольский край
г. Пятигорск, ул. Ермолова, 33. Телефон: +7 928 378-19-19

Политика конфиденциальности

12V Белая светодиодная лента 60 светодиодов/м – Armacost Lighting

Перейти к информации о продукте
  • 12

    Вольт

  • 12

    Вольт

  • 12

    Вольт

  • 12

    Вольт

  • 12

    Вольт

  • 12

    Вольт

1 / из 6

Характеристики

  • Полная яркость от 0 до 100 % с помощью совместимых диммеров и контроллеров светодиодного освещения (продаются отдельно)
  • Простая установка светодиодных лент с помощью сверхпрочного клея 3M для самостоятельного монтажа
  • Требуется блок питания для светодиодов на 12 В (продается отдельно)
  • Ленточный светильник является гибким, его можно обрезать по размеру или разрезать и повторно подключить для индивидуальной установки
  • Энергоэффективные светодиодные фонари на 12 В используют питание низкого напряжения

ИНСТРУКЦИИ ДИАГРАММА МОЩНОСТИ

Описание продукта

Лента RibbonFlex Pro, 12 В, белая светодиодная лента является частью высококачественной системы Armacost Lighting на основе компонентов, предназначенной для индивидуальной установки. Светодиодные ленты можно использовать как есть или обрезать по размеру. Используя входящие в комплект соединители для ленты, отрезанные куски световой ленты можно надежно снова соединить, чтобы увеличить длину установки или обойти препятствия. 12-вольтовый белый светодиодный ленточный светильник идеально подходит для различных применений акцентного освещения, включая освещение над или под шкафом, потолочное освещение подносов и освещение стеллажей. Используйте с источником питания Armacost Lighting 12 В (обязательно) и дополнительным диммером или переключателем, которые продаются отдельно.

Спецификация продукта

Артикул № 132210

Спецификация

Все, что вам нужно знать о светодиодных лентах на 12 и 24 В

Это большой спор: что это должно быть, светодиодная лента на 12 В или светодиодная лента на 24 В?

В зависимости от вашего проекта вы можете использовать светодиодную систему на 12 В или 24 В. Вот наше руководство, которое покажет вам, какой из них лучше всего подходит для вашего следующего проекта низковольтного освещения.

Когда использовать светодиодные ленты 24 В или 12 В?

Споры о системах освещения 12 В и 24 В ведутся уже давно, и это не имеет отношения к вариантам цвета светодиодов или цветовой температуре белого.

Разница между типами светодиодных лент на 12 В и 24 В, представленными на рынке, значительна, но одно из наиболее важных решений, которое вам нужно будет принять, — выбрать ленту на 12 В или 24 В для вашего проекта низковольтного освещения. . Вот основные соображения при выборе светодиодной ленты:

Максимальная длина цепи для светодиодной ленты на 12 и 24 В

Когда дело доходит до светодиодных лент на 12 В и 24 В, одно из основных различий между ними заключается в том, что ленты на 24 В могут работать на большие расстояния, чем ленты на 12 В из-за падения напряжения. Падение напряжения — это постепенное уменьшение напряжения в цепи из-за сопротивления медных проводников. Поскольку светодиодная лента 24 В требует меньшего тока (см. следующий абзац) для эквивалентной выходной мощности, ее падение напряжения пропорционально меньше. Поэтому, если в вашем проекте требуется очень большое количество светодиодов от одного источника питания, мы рекомендуем вам использовать ленты на 24 В. Тем не менее, для некоторых проектов больше подходит светодиодная лента 12 В (например, для автомобильной или морской техники).

Требуемая сила тока. Сколько энергии вы можете подать через свой светодиодный контроллер?

Контроллеры светодиодов обычно рассчитаны в соответствии с их максимальным током. Поскольку светодиодные ленты на 24 В требуют меньшего тока, чем эквивалентные светодиодные ленты на 12 В, светодиодные ленты на 24 В превосходят требования при подключении к контроллеру. Вы можете запитать в два раза больше светодиодных лент на 24 В, используя один и тот же приемник контроллера в зависимости от его номинального тока.

Длина отрезка

При выборе между светодиодной лентой 12 В и 24 В важным фактором, который следует учитывать, является длина отрезка. Светодиодные ленты на 12 В обычно имеют вдвое меньшее расстояние между точками среза по сравнению с лентой на 24 В. Это может быть важно для некоторых применений, таких как ниши в ванных комнатах, освещение под шкафами или подсветка монитора, где вы предпочитаете резать полосу очень точной длины. Если в вашем проекте требуется более длинная полоса света, лента на 24 В будет более подходящей. Светодиодные ленты на 24 В идеально подходят для приложений, где вам не нужно беспокоиться о ограниченном пространстве.

Суммируя разницу между лентами на 12 В и 24 В…

  • Системы освещения на 24 В — это то, что мы рекомендуем для большинства применений, если только нет особых требований к источнику питания на 12 В или ограничениям по длине.
  • Системы с более высоким напряжением = меньшая токовая нагрузка на печатную плату светодиодной ленты и проводку питания.
  • При использовании длинных цепей, например, в случае длинных линейных систем наружного освещения, полосы 24 В означают меньшее количество источников питания и соединений.

Часто задаваемые вопросы

В: Определяет ли напряжение светоотдачу светодиодной ленты?

A: Многие люди считают, что напряжение влияет на яркость осветительного прибора, но реальность такова, что нет никакой разницы в яркости между 12-вольтовой и 24-вольтовой светодиодной лентой; напряжение не определяет светоотдачу.

В: Совместимы ли ленты на 12 и 24 В?

О: Нет, 12-вольтовые планки могут сильно нагреться в течение нескольких секунд после подключения к блоку питания 24 В. Проще говоря, подключение 24 В к медным контактным площадкам светодиодной ленты 12 В может привести к перегоранию светодиодов из-за перенапряжения.

Если попытаться сделать наоборот и подключить светодиодную ленту на 24 В к системе на 12 В, то она либо вообще не включится, либо будет иметь затемненный вид. Это относится к любым источникам света 24 В в системе 12 В, а не только к светодиодным лентам. Мы всегда советуем проверять соответствие требований блока питания по напряжению напряжению светодиодной ленты.

В: Светодиодная лента 12 В или 24 В — что лучше?

О: Теперь у вас должно быть хорошее представление о преимуществах и недостатках 12-вольтовых и 24-вольтовых светодиодных лент. Если длина обрезки не имеет значения, идеально подойдут полоски на 24 В, поскольку их можно разложить дальше. Если ваш проект требует более коротких шагов резки из-за пространственных проблем, полоса 12 В должна быть вашим выбором.

Использование светодиодной ленты на 24 В вместо 12 В позволяет значительно сократить количество необходимых проводов, экономя при этом деньги. Повышение напряжения приводит к уменьшению тока, протекающего через систему, а это означает, что вы можете использовать более тонкие и менее дорогие провода. Кроме того, для установки того же размера требуется меньшее количество подключений к сети.

В: Все ли светодиодные фонари имеют низкое напряжение?

A: Светодиодные светильники выпускаются в двух версиях: версия для сетевого напряжения, которая может работать напрямую от сети 120 В, и версия для низкого напряжения, которая может работать от сети 12 В или 24 В. Светодиодные светильники с сетевым напряжением поставляются со встроенным блоком питания, поэтому их можно подключать напрямую к розетке без дополнительного источника питания. Для работы систем освещения на 12 В и 24 В требуется трансформатор или «драйвер» светодиодов. Но это не обязательно недостаток — у них высокий КПД, что означает более длительный срок службы, и вы не будете иметь дело с опасными напряжениями.

В: Все ли светодиодные ленты совместимы?

A: Светодиодные ленты — отличный способ осветить пространство, но не все светодиодные ленты совместимы друг с другом. Несмотря на то, что вы можете легко соединить две светодиодные ленты вместе, важно убедиться, что напряжение лент одинаково и полярность соблюдена.

В: Все ли светодиодные фонари на 12 вольт?

Ответ: Нет, ведь большинство наших светодиодных лент рассчитаны на напряжение 24 В. У нас есть несколько моделей на 12 В, а также наш ассортимент Visive, который представляет собой светодиодную ленту на 48 В для очень долгой установки.
