Флюгер вильда: Флюгер Вильда

Содержание

Флюгеры ФВЛ-М и ФВТ-М

Технические характеристики

Диапазон определения скорости ветра:

флюгером ФВЛ-Мот 1 до 20 м/с
флюгером ФВТ-Мот 4 до 40 м/с

Диапазон определения направления ветра от 0 до 360.

Габаритные размеры — 945x945x1255 мм. Масса:

флюгер ФВЛ-Мне более 9,6 кг.
флюгер ФВТ-Мне более 10,2 кг.
доски флюгера ФВЛ-Мне более 0,202 кг.
доски флюгера ФВЛ-Тне более 0,804 кг.

ОПИСАНИЕ

Устройство флюгера основано на использовании силы давления воздушного потока на поверхность доски, расположенной перпендикулярно или под некоторым углом к ветровому потоку. Положение доски, отклонённой на некоторый угол под воздействием силы давления ветра, определяется по штифтам дуги, укреплённой рядом с доской.

Направление ветра определяется по положению флюгарки относительно штифтов, укреплённых на вертикальном основании под флюгаркой и ориентированных по сторонам горизонта

Флюгер состоит из неподвижной части, которая крепится к фланцу и представляет собой основание, на котором закреплена втулка со штифтами – указателями направлений сторон горизонта. В основание ввинчивается ось, на которой располагается подвижная часть. Фланец предназначен для крепления флюгера к мачте.

Два штифта оснащены стрелками, они вкручиваются во втулку напротив друг друга и при установке флюгера на мачту, ориентируются по полуденной линии солнца и указывают направление на СЕВЕР.            Подвижная часть – опора с указателями скорости направления ветра устанавливается на конический конец оси, что позволяет ей свободно вращаться относительно неподвижной части. Указатель скорости ветра состоит из кронштейна-рамки с сектором и штифтами для определения её величины и доски которая подвешивается на него. Доска под действием воздушного потока отклоняется от вертикального положения на угол зависящий от величины потока и находится около одного из штифтов сектора, по его номеру определяется скорость ветра.

Указатель направления ветра состоит из флюгарки, представляющей собой две лопасти, расположенных под углом друг к другу и закреплённых на втулке, и стержня с противовесом – указателя направления ветра. Лопасти под действием воздушного потока ориентируют флюгарку по направлению ветра. Направление ветра определяется по расположению указателя флюгарки и указателей сторон горизонта неподвижной части, которая сориентирована в северном направлении.

Комплектация



№НаименованиеФлюгер ФВЛ-М (шт)
Флюгер ФВТ-М (шт)
1Опора11
2Стойка11
3Кронштейн11
4Ось11
5Доска указательная1нет
6Доска указательнаянет1
7Противовес11
8Втулка11
9Противовес-указатель  или противовес11
10Штырь55
11Шпилька11
12Штырь11
13Винт11
14Винт11
15Болт22
16 Гайка М633
17Гайка М1011
18Паспорт11

Порядок сборки

Сборка производится, как правило, в помещении мастерской или другом удобном месте, после сборки производится регулировка флюгера, а затем установка на мачту.
Установить на столе (верстаке) фланец(2), желательно его прикрепить к столу, чтобы при регулировке флюгер не упал. Присоединить к фланцу основание(6) и закрепить болтами. Ввинтить в верхнюю часть основания ось(7) и затянуть контргайку.

Собрать флюгарку, для этого присоединить к лопастям(11) стержень указателя направления(12), на другой конец стержня навинтить противовес(13) указателя направления (контргайки не затягивать). Присоединить к верхней(короткой) части флюгарки опору(14) подвижной части не заглушенным концом и затянуть болт с контргайкой. Надеть флюгарку на ось основания.

На кронштейн-рамку установить доску, белым полем в сторону сектора со штифтами, по центру рамки и закрепить её винтами (17) со стороны сектора со штифтами, а (18) с противоположной стороны, таким образом, чтобы поперечное смещение доски составляло от 1 до 2 мм, затянуть контргайки. На винт(18) навинтить, приблизительно до полвины его свободной части, противовес(19) рамки, надеть, получившуюся конструкцию, на флюгарку таким образом, чтобы доска оказалась над лопастями флюгарки и была перпендикулярна указателю направления, затянуть и законтрить её в этом положении на опоре.

При помощи противовесов отрегулировать подвижную часть так, чтобы зазор между внизу флюгарки и основанием был одинаковый и она свободно вращалась. Далее собрать неподвижную часть, для этого во втулку(8) ввинтить указатель СЕВЕР, чтобы штифты(9) со стрелками были напротив друг друга. В оставшиеся отверстия ввинтить штифты(10). Снять подвижную часть, для этого слегка наклонить её и потянуть вверх, отсоединить основание от фланца, если будет использоваться другой или освободить используемый.

Опустить подвижную часть мачты, убедиться, что на мачте установлен нужный фланец или установить из комплекта флюгера, используя болты(3), шайбы(5) и гайки(4). Закрепить основание на фланец, одеть втулку со штифтами направления на основание до упора, развернуть указатели со стрелками точно на СЕВЕР и проверить по полуденной линии, затянуть все штифты контргайки. Надеть на ось подвижную часть флюгера, проверить надёжность крепления всех частей флюгера, поднять мачту.

Инструкция по пользованию флюгером Вильда.



При наблюдении по флюгеру определяют:

—  среднее направление ветра (откуда дует ветер)

—  среднюю скорость ветра;

—  максимальную скорость ветра (порыв) за время наблюдений.

Отчёт направления производится по 16 румбам (по 8 штифтам и 8 промежуткам между ними) При необходимости румбы можно перевести в градусы. Названия и обозначения румбов, из значения в градусах приведены на рис.1

Чтобы определить направление ветра, необходимо встать под флюгером с той стороны где находится противовес указателя направления, в течении 2 мин. наблюдать за его колебаниями, глазомерно определить среднее положение в румбах или в градусах.

Если в течении 2 мин направление изменяется несколько раз более чем на 1 румб и среднее направление установить нельзя, то оно считается переменным.

Если при колебаниях противовес-указатель флюгарки касается одного из штифтов, то отличается направление ветра, которое указывает этот штифт(например СВ или 45°).

Если противовес флюгарки не касается штифтов, то отмечается промежуточный трёхбуквенный румб, (ССВ или 22°).

Для отсчёта скорости ветра необходимо отойти из-под флюгера, встать в направлении перпендикулярном к положению флюгарки, таким образом чтобы хорошо были видны колебания доски относительно штифтов сектора рамки, 2 минуты наблюдать за колебаниями доски и заметить номер штифта около которого или

Гарантии изготовителя

Изготовитель гарантирует надежную эксплуатацию флюгера в течение 2 лет, при условии соблюдения правил эксплуатации, хранения и транспортировки.

Средний срок эксплуатации не менее 8 лет.

УХОД И ХРАНЕНИЕ

В зимнее время при гололёде или обильной изморози флюгарка и доска иногда примерзают к своим осям. Для возобновления работы флюгера следует резко встряхнуть мачту, ударив по одной из растяжек.

Не реже одного раза в год, а также при наличии повреждений делается текущий ремонт. Подвижная часть снимается, очищается от ржавчины  и подкрашивается, вертикальный стержень флюгера, внутренняя часть трубки подвижной части, концы горизонтальной оси доски протираются тряпкой смоченной в жидком машинном масле и сильно отжатой.

Густую смазку и керосин использовать нельзя — после ремонта обязательно проверяется балансировка.

Флюгер храниться в сухом проветриваемом помещении при отсутствии паров кислот и других едких летучих веществ.

Флюгер Вильда ::Chemfiles.narod.ru::

ДОЖДЕМЕР

Источник:     http://pogoda.ru.net/index.php, первоисточник: Улицкий М.Б. Самодельная метеорологическая станция. 1936 г.

Будем строить флюгер Вильда. Этот прибор, как хороший перочинный ножик, имеет много разных приспособлений. На нем имеется часть, показывающая силу ветра — ветромерная доска. Но чтобы этот прибор действовал, надо, определенным образом установить его по ветру. Флюгер Вильда сам следит за направлением ветра и устанавливает, как следует ветромерную доску. Кроме того, на нем установлен указатель стран света. Много хлопот и с установкой флюгера. Но зато, если у вас все получится, как следует, этот-прибор будет гордостью вашей станции. Сначала надо сделать деревянную мачту, метров в 8 высотой. Наверху мачты, как ее продолжение, приделайте железный стержень длиной в 170 см и толщиной в 1 см. Стержень кончается стальным острием, он основа всего флюгера, на нем крепятся все части. На стержень надета железная трубка длиною 90 см. Она должна свободно вертеться на стержне, но отнюдь не болтаться. Для этого в верхнее отверстие трубки впаян стальной стерженек (длиной 1 см), в нем снизу высверлено на конце углубление. Когда вы наденете на стержень трубку, то острие стержня войдет в это углубление, и трубка будет вращаться гораздо легче.

 Флюгер — приспособление для определения направления ветра пристроен на расстоянии 10 см от нижнего конца трубки. На это место плотно насажена деревянная муфта толщиной 4 см и длиной 10 см. К ней с боков прибиты две продолговатых, сужающихся пластинки, вырезанные из кровельного железа. Их длина — 36см. Одни концы пластинок в 14см шириной, а другие — в 8 см. Узкие концы отогнуты на 1 см и этим-то загибом и прибиты к муфте. Прибивать надо так, чтобы концы пластинок сходились под углом в 20°. С другой стороны муфты вделан железный прут в 24 см длины (полная его длина 26 см; 2 см пойдет на прикрепление к муфте) толщиной около 0,5 см. Это прут и есть флюгер. Он будет указывать, откуда дует ветер. Прут должен уравновешивать вес пластинок. Для этого подбирают железную шайбу и припаивают ее на конец стержня. Понятно, что шайбу надо надевать до закрепления муфты на трубке. Под флюгером (уже не в трубке, а на самом стержне) надета другая муфта, восьмиугольная. Она тоже сделана из дерева диаметром 6см, длиной 5 см и крепко-крепко прикреплена к стержню шурупом. В эту муфту вделано 8 железных прутьев — четыре подлиннее (40 см, длины) и четыре между ними покороче (30 см длины). На концах длинных прутьев укреплены сделанные из проволоки буквы, указывающие страны света: С; Ю; В; 3. Маленькие прутья указывают промежуточные страны света: СВ; ЮВ; СЗ; ЮЗ. Прутики точно установлены по странам света и крепко держатся на муфте. Их сдвинуть не так-то просто. Как определить направление ветра, теперь вам ясно. Против какого трута остановится стержень флюгера, с той стороны и дует ветер. Направление ветра можно определить еще точнее. Например, если стержень флюгера остановился между cеверными и северо-восточными прутьями, значит направление ветра будет северо- северо-восточным и т. д. Самая сложная часть ветромера — приспособление для измерения силы ветра. Сейчас будем его делать. На самой верхушке трубки надо насадить муфту такого же размера, как и муфта флюгера. К ней нужно привинтить деревянный угольник, одна сторона которого равна 20 см, другая — 10 см. Угольник сделан из планок шириной в 3 см, а толщиной в сантиметр. К длинной стороне угольника (ее нужно привинтить горизонтально и под прямым углом к трубке) нужно приделать ветромерную доску. Размер этой доски-30´15 см. Доску сделайте из железа, латуни, цинка или дерева, но вес ее должен быть абсолютно точным — 200 г. Этого веса нужно добиться, стачивая доску рубанком, наждачной бумагой, или припаивая к ней олово. Олово надо припаивать обязательно на середине доски, чтобы не переместился ее центр тяжести. К любому из коротких краев доски нужно припаять отрезок стальной проволоки толщиной в 2 мм. Его концы выступят за края доски на 2 см. Их нужно заострить и продеть в два ушка, ввинченных в нижнюю сторону длинной планки угольника. Доска у вас не будет ходить между ушками вправо и влево потому, что с одной стороны она упрется в угольник, а с другой — в железную пластинку. Эту железную пластинку надо привинтить к угольнику на расстоянии 1 см от его края. Таким образом доска, свободно вращаясь на колечках, будет отклонятся всегда против ветра в зависимости от его силы, — вдоль по вертикали, приделанной к угольнику дуги. Эта дуга — второе приспособление, с помощью которого мы узнаем силу ветра. Сейчас мы ею займемся. Дуга сделана из железа шириной в 1 см, радиусом в 16 см. К ней прикреплены 8 штифтов, сделанные из 2-мм проволоки. Четыре штифта длинных, по 14 см длины, а четыре покороче — 10 см длины. Первый длинный штифт приделан отвесно вниз. Когда доска висит неподвижно, он приходится какраз на ее ребро. Следующие штифты, попеременно короткие и длинные припаиваются под определенными углами.



Между штифтом №1 и вертикальным. ……………………4°

Между штифтом №2 и вертикальным………………..15,5°

Между штифтом №3 и вертикальным…………………..31°

Между штифтом №4 и вертикальным………………..45,5°

Между штифтом №5 и вертикальным…………………..58°

Между штифтом №6 и вертикальным…………………..72°

Между штифтом №7 и вертикальным………………..80,5°



Теперь смотрите, до какого штифта отклонилась доска. Заметили штифт,- смотрите на таблицу, которую мы даем. Скорость ветра в зависимости от отклонения доски до того или иного штифта и определяется по этой таблице: № штифтов       Скорость ветра в м/с   № штифтов       Скорость ветра в м/с

Между 0-1         1

Между 1-2         3

Между 2-3         5

Между 3-4         7

Между 4-5         9

Между 5-6         12

Между 6-7         17



Вес дуги со штифтом должен быть уравновешен на муфте так же, как мы уравновешивали хвост флюгера. У конца длинной стороны угольника надо закрепить пятисантиметровый кусочек проволоки и на нем уравновесить шайбу. Когда все части флюгера закреплены и на стержне, и на трубке, надо приготовиться к установке прибора на мачте. К этому моменту муфта с ветромером закрепляется в таком положении, чтобы ветромерная доска висела перпендикулярно к стержню флюгера. Конец флюгера вставляется в торец мачты (в отверстие, высверленное коловоротом, сантиметров на 20). Мачту для прочности надо привязать толстой проволокой к столбам, врытым вокруг нее в землю. К мачте обязательно надо прибить ряд поперечин. Это ступеньки, по которым можно влезать на мачту, для установки или исправления флюгера. Теперь надо закрепить муфту с указателями стран света так, чтобы прут с буквой С был направлен точно на север. Это будет сделано только тогда, когда противоположный прут, служащий как бы его продолжением, будет показывать на юг, т. е. находиться как-раз против солнца в истинный полдень. Установить правильно направление прута на юг можно следующим простым способом. Возьмите тонкую бечевку (шнурок) длиною метров 15 или 20. С помощью широкой свободной петли захватите бечевку одним концом за мачту у земли (петля должна свободно обхватывать мачту). Привязав к другому концу бечевки короткий острый колышек, и натягивая бечевку, прочертите колышком по земле заметную дугу с южной стороны, мачты приблизительно от юга-востока до юго-запада. Если вы эту работу будете производить летом, можно будет взять более короткую бечевку. В ясное утро следите внимательно за тенью вашей мачты и отметьте забитым в землю временным колышком точку, в которой конец тени от мачты попадет точно на причерченную вами дугу. Далее вы заметите, что до полудня тень будет укорачиваться, после полудня начнет опять удлиняться и в некоторый момент конец тени опять дойдет по прочерченной на земле дуги. Забейте в этом месте второй временный колышек. Расстояние между обоими временными колышками разделите точно пополам и в точке деления забейте третий колышек — постоянный. Направление от этого третьего колышка на мачту и будет тем направлением, по которому должен глядеть северо-южный прут нашего указателя, после чего муфту наглухо завинчивают на стержне прибора шурупом. Помните только, что мачта при этих определениях должна быть установлена точно по отвесу. Третий колышек лучше не выдергивать, а оставить на месте: он пригодится вам при проверке положения указателя, т. к. эту проверку необходимо повторять не реже одного раза в месяц. Станьте у мачты, записывайте по стержню флюгера направление ветра и 1-2 минуты следите за отклонением ветромерной доски, записывая ее среднее положение, т. е. между какими штифтами она качается. Потом, уже по таблице, вы установите скорость ветра.  Для отметки вечером недурно иметь под прибором электрическую лампочку с рефлектором. Весной, зимой и осенью в 7 часов вечера совсем темно. На расстоянии каких-нибудь 50 шагов уже ничего нельзя различить. Один поворот выключателя, и у вас высоко-высоко, на самой верхушке мачты вспыхнул яркий свет. И вы видите, как ночной ветер играет доской. Он чуть-чуть колышет ее, или забрасывает до третьего, второго, а то и до последнего зубца.





Флюгер из металла своими руками


Оглавление

  1. 1. Краткая история
  2. 2. Разновидности
  3. 3. Подготовка к изготовлению
  4. 4. Собственноручное изготовление
  5. 5. Видео
  6. 6. Фото

10342
1

Последняя редакция: 11. 11.2015

Автор: Юстина Безух

Каждый владелец дома желает сделать его привлекательным, не таким, как у всех. Собственное творение должно отражать индивидуальность и вкус его владельца. Чтобы ваша кровля не была похожей на остальные, сделайте флюгер из металла своими руками. В этой статье мы расскажем о том, как собственноручно выполнить работу по изготовлению флюгера.

Краткая история

Парусник 3D

Главное предназначение флюгера в том, чтобы определять направление и скорость ветра. Приспособление функционирует за счет противовеса. Первые подобные устройства появились более 1000 лет назад. В наше время флюгер играет, как правило, декоративную роль. Он может быть разных размеров и форм.

Изначально флюгерами украшали корабельные мачты. Позже моряки начали украшать этим устройством и свои дома, придавая ему значение оберега. Сегодня флюгера оснащают пропеллерам для отпугивания птиц. Кроме того, их нередко используют в качестве вытяжки и вентилятора.

Обратите внимание! В Скандинавии изготавливали флюгера с изображениями аистов. Они олицетворяли новую жизнь, символизировали путешественников и домашний очаг.

С коронацией Петра І в Россию пришла мода на флюгера. Во избежание хоть какого-то напоминания о царской России в период Советского союза флюгера перестали использоваться. Об этих изделиях вспомнили только после распада СССР.

Разновидности

Схема флюгера Вильда

Существуют разные виды флюгеров. Наиболее простой и привычный – метеорологический. С его помощью определяют движение ветра. Второй вид флюгеров – Вильда. Кроме того, что это приспособление определяет направление ветра, оно еще и измеряет его интенсивность. Они часто оснащены пропеллерами. Для защиты трубы от задувания в нее ветра был разработан дымоходный флюгер. При помощи декоративного изделия завершают экстерьер дома.

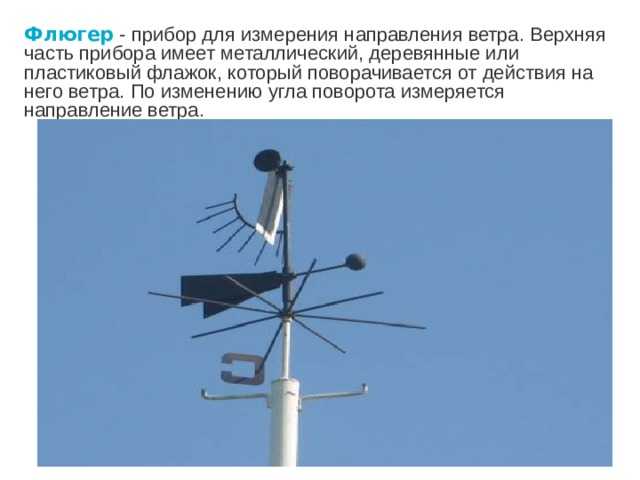

Флюгер Вильда в действии

Теперь все реже флюгера устанавливают для измерения направления ветра и его интенсивности. Они играют в большинстве своем декоративную роль. Поверхность материала, используемого для изготовления, покрывают защитным слоем, предохраняющим от влаги и ультрафиолета. Таким образом, срок эксплуатации изделия значительно увеличивается.

Для изготовления флюгера используется сталь и медь. Стандартный размер составляет в высоту 40 см и в ширину – 70–80 см. Если архитектурное строение малогабаритное, то размер флюгера уменьшают.

Подготовка к изготовлению

Устройство

Если вы решили сделать декоративный флюгер самостоятельно, то для начала придумайте его форму. Чаще всего встречается флюгер в форме петуха. Можно изготовить изображение героев из сказок, мифических персонажей, исторических личностей или собственные инициалы. Флюгер изготавливают из металлической пластины, имеющей название – флюгарка. На ней вы можете разместить розу ветров и стойку. Такая пластина крепится к металлическому стержню, благодаря которому устройство будет крутиться, указывая направление ветра. Стойку флюгера можно закрепить горизонтально или вертикально. И здесь не имеет значения, какой при этом использовался кровельный материал. Его можно установить как на битумную черепицу, так и на металлочерепицу. Изделие состоит из 3 главных частей:

  1. Стойка.
  2. Флюгарка.
  3. Роза ветров.

Чтобы сделать флюгер и установить его, вам понадобятся следующие инструменты:

  1. Саморезы и дрель.
  2. Металлический кронштейн для крепления.
  3. Компас.
  4. Прогонка.
  5. Заклепочник.
  6. Лерка.
  7. Гаечный ключ, шайбы и гайки.

Обратите внимание! Чтобы упростить работу, установите изделие на колпак дымоходной трубы. Однако толщина материала колпака в этом случае должна быть не меньше 1,5 мм.

Собственноручное изготовление

Чертеж флюгера с подшипником

Теперь обсудим изготовление каждой части флюгера:

Основание. Его делают из трубы, имеющей диаметр 1,5 см, длиной около 12–13 см. У основания с внешней стороны нарезают резьбу. При этом ее размер на крыше и на трубе должен совпадать. Чтобы конструкция двигалась, с внутренней стороны у основания следует установить подшипник. Для улучшения крепления используйте стальные полосы. Закрепите их у основания флюгера.

Крышка корпуса. Сделайте заготовку из листовой меди или стали. Резьба должна быть изготовлена с внутренней стороны. По внутренней поверхности и корпусу она должна быть одинаковой. Роза ветров станет красивой декорацией крышки.

Роза ветров. Она представляет собой длинные трубы, соединяемые между собой. Сверху них закрепляется колпак, обеспечивающий гидроизоляцию. На концах трубок имеются указания сторон света.

Флюгер. Его внешний вид зависит только от ваших вкусовых предпочтений и творческих возможностей. Чтобы упростить задачу, используйте для его изготовления пластик. Такое изделие будет служить очень долго. Флюгер можно прикрепить к основанию болтами или приварить.

Крепление. Когда вся конструкция готова, ее нужно закрепить. Чтобы монтаж прошел успешно, и роза ветров была установлена правильно, используйте компас. Вы можете применить для установки крепления хомут или плоские пластины. При установке флюгера на дымоходную трубу можно использовать металлические распорки.

Громоотвод. Чтобы флюгер выполнял как можно больше функциональных задач, вы можете организовать на нем громоотвод. Для этого один его конец соедините с флюгером, а другой заземлите на 1,5 м.

Видео

Вот такой флюгер можно сделать самостоятельно:

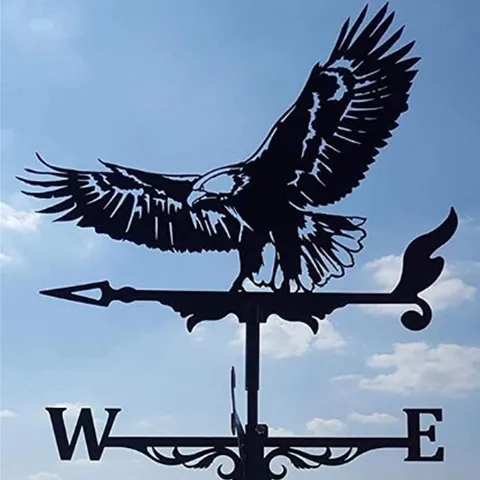

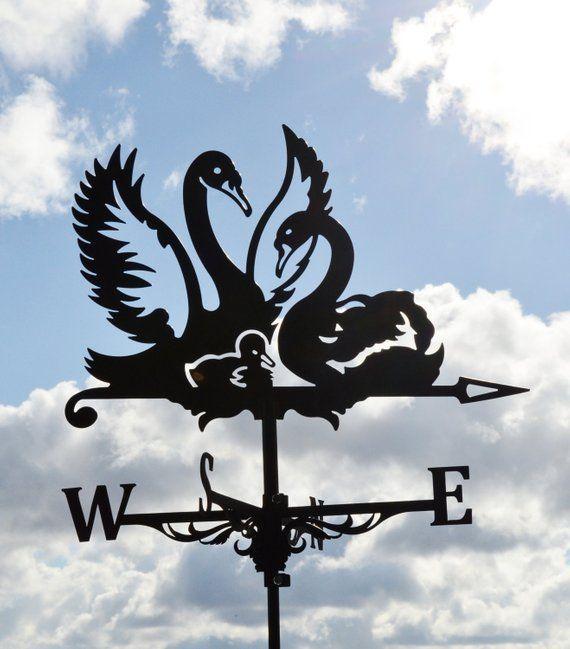

Фото

Петух под витраж

Металлический парусник

Флюгер — девушка

Кованая стрела

Кованый флюгер объемный

В виде самолета
Последняя редакция: 11.11.2015
Автор: Юстина Безух

Оригинальные флюгеры

Содержание

  • Виды устройств
  • Материалы для изготовления
  • Особенности выбора декоративного ветроуказателя

Уютный загородный дом – мечта многих жителей мегаполисов, мечтающих отдохнуть от городской суеты. Являетесь ли вы обладателем фешенебельного коттеджа или скромного дачного домика, желание украсить собственное жилище не только внутри, но и снаружи, вполне объяснимо. Ведь осознавать, что ваши владения притягивают восхищенные взгляды прохожих, приятно большинству собственников. Одним из вариантов украшения, одновременно выполняющего практическую функцию, является конструкция флюгера.

Виды устройств

При упоминании о флюгере перед глазами всплывает картинка ухоженных городов Прибалтики и Скандинавии, крыши которых неизменно венчали эти оригинальные конструкции. На заре своего существования основная функция флюгеров заключалась в определении направления ветряных потоков, поэтому и свою популярность устройства обрели в прибрежных населенных пунктах. Со временем конструкция ветроуказателя усовершенствовалась, вместо традиционного флажка из под рук умельцев выходили оригинальные и необычные модели. Такие устройства стали достойным украшением особняков знати, но и ремесленники старались не отставать, водружая на крышу простые или замысловатые варианты флюгера.

Многочисленные преображения донесли до нашего времени следующие виды конструкций:

  • Метеорологические приборы, ключевой функцией которых является определение направления ветра. Точность показаний устройств обеспечивается выверенной балансировкой на этапе их производства и установки.
  • Флюгер Вильда носит имя своего изобретателя. Устройство вычисляет не только направление ветра, но измеряет скорость и силу воздушных потоков. Эта конструкция представляет своеобразную комбинацию флюгера и анемометра. Больше века изобретение Вильда приносит пользу метеорологическим станциям. Конструкция представляет собой вертикальную пластину и непосредственно флюгер. Специальная шкала помогает определить силу ветра. При желании, такую конструкцию флюгера можно изготовить собственноручно, предварительно изучив схему устройства.
  • Модель, которая успешно выполняет задачу предотвратить задувание ветра в дымоход и усилить тягу, носит название дефлектор. Специальная конструкция, установленная на трубу, преобразует воздушные потоки и повышает эффективность работы твердотопливного котла.
  • Декоративные конструкции. Наиболее многочисленная и разнообразная группа устройств, которые помимо указания направления воздушных потоков, служат оригинальным украшением дома. Скромный кораблик или величественный парусник, мужественный Георгий Победоносец или ангел Божий, независимо от изображения на крыше, оригинальное устройство ветроуказателя создаст неповторимый образ вашему жилью. Именно на описании декоративных флюгеров остановимся более подробно.

Это ветряки трещотки необычных форм и конструкций создают шумовые эффекты, препятствуя разрушительной деятельности нежелательных гостей.

Материалы для изготовления

В зависимости от выбранной модели и функций устройства, материалы для изготовления могут быть различны. Основные требования к конструкции флюгера – надежная работа в условиях воздействия атмосферных осадков, устойчивость к ультрафиолету и легкий вес. Хотя выбрав в качестве украшения флюгер люкс, последнее условие вряд ли выполнимо. Среди материалов, составляющих базовую основу декоративного устройства, встречаются следующие варианты:

  • Металл. Получил наиболее широкое распространение при изготовлении флюгеров. В случае самостоятельного формирования конструкции чаще применяют оцинкованную сталь. Вырезать из листового материала незатейливый кораблик или невинного ангела будет достаточно просто. Если вы хотите, чтобы вашу крышу венчал Георгий Победоносец, эксклюзивный парусник или замысловатый рыбак с уловом, лучше обратиться в специализированную компанию. На выбор клиента конструкцию флюгера могут изготовить из меди или некорродирующих сплавов. Металлическая конструкция ветроуказателя – единственно возможный вариант при установке флюгера на крышу.
  • Дерево. Такие устройства чаще изготавливают самостоятельно, умело орудуя лобзиком. Достоинства деревянной конструкции флюгера – незначительный вес, простой процесс обработки и дешевизна. Но место деревянных устройств – исключительно на земле, вдали от открытого огня и высоких температур. Продлить срок службы недолговечной конструкции поможет ее обработка влагозащитными составами. Используя деревянные элементы, при желании возможно даже изготовить флюгер Вильда, схема устройства которого приведена ниже:
  • Подручные материалы. Для формирования шлаген-флюгеров отлично подходят пластиковые бутылки, стаканчики или CD диски. Такие устройства зачастую изготавливают с привлечением младшего поколения. Недолговечность конструкции позволяет каждый год обновлять участок, придумывая новые модели необычных флюгеров.

Важно! Грамотный монтаж декоративного устройства на крыше способствует длительной эксплуатации ветроуказателя. Несоблюдение условий жесткого закрепления приводит к вибрации конструкции и создает риск повреждения кровельного покрытия крыши.

Особенности выбора декоративного ветроуказателя

Издавна выбору фигуры для флюгера уделяли пристальное внимание. В большинстве случаев устройство служило не только обычным ветроуказателем, но и несло смысловую нагрузку. Высшие слои общества предпочитали украшать крышу конструкциями с элементами геральдики, родовыми гербами и другими отличиями их сословия.

Средний класс предпочитал во всеуслышание заявить о своем роде деятельности. Рыбак мог украсить крышу изображением рыбы, кораблик был свидетельством проживания семьи моряка. Для многих фигура на конструкции флюгера служила оберегом для дома, поэтому крышу украшали фигуры птиц или животных с тайным подтекстом. Ангел в качестве устройства ветроуказателя мог свидетельствовать о набожности жильцов.

В настоящее время при выборе фигуры для флюгера руководствуются различными соображениями. Загородный дом, предназначенный исключительно для отдыха, можно украсить предметом, символизирующим увлечение владельца. Охотник предпочтет увидеть на крыше очертания собаки, а заядлый рыбак – захватывающий момент своего хобби. Полюбуйтесь, какие необычные флюгеры изготавливают по индивидуальному заказу, если клиентом является рыбак или любитель морских пучин:

Ностальгию моряка, навсегда вернувшегося на сушу, скрасит оригинальный кораблик:

Если простой кораблик можно изготовить самостоятельно, то сложную фигуру лучше заказать в специализированной компании. Для многих особенно актуально стоит вопрос вероисповедания и защиты Божьими силами. В такой ситуации можно выбрать конструкцию флюгера, венчать которую будет ангел. По выбору заказчика, устройство ветроуказателя оформляют из меди или сплавов металла, не подверженных коррозии. Стоимость «Ангела» варьируется в зависимости от материала изготовления и размеров конструкции. Ангел на флюгере станет символом преданности вере и духовным принципам.

Христианский святой Георгий Победоносец не менее популярное решение при выборе фигуры для флюгера на крышу. По убеждению верующих, святой Георгий, чей образ венчает конструкцию ветроуказателя, защищает жилье от злых духов и способствует исцелению от болезней. В большинстве случаев Георгий Победоносец на флюгере обладает трехмерным изображением и выполнен из медного сплава. Стильный оберег станет изысканным украшением солидного коттеджа.

Независимо от изображений, компании могут предложить на выбор стандартное устройство или флюгер люкс, обладающий большими размерами. В этом случае следует тщательно рассчитать возможную нагрузку на кровлю, чтобы конструкция флюгера не повредила крышу.

  • Виды крыш частных домов
  • Как правильно крыть крышу шифером
  • Как крыть крышу профнастилом своими руками
  • Устройство кровельного пирога под профнастил

Измерение скорости и направления ветра

                           (флюгер Вильда, анемометр)

Задание:

1. Определить направление ветра, среднее положение доски и ее максимальное отклонение по флюгеру Вильда.

2. Произвести три измерения скорости ветра по анемометру.

3. Используя тарировочный график, определить скорость ветра в м/с.

4. Результаты наблюдений и расчетов занести в таблицу 10.1 и 10.2.



Таблица 10.1

Измерение скорости и направления ветра флюгером Вильда



Направление

ветра





Скорость ветра

Среднее положение доски м/с







Таблица 10. 2

      Измерение скорости ветра анемометром

Время





Отсчеты

анемо­метра

Разность

К2 – К1





Коли­чество секунд





Деление счетчика

в 1 сек





в 1 с





Ско­рость ветра,

м/с





Средняя скорость ветра,

м/с





K1

 К2

















Задачи:

1. Как записать направление ветра в румбах и как его назвать, если воздушный поток движется:


а) с севера на юг:

б) с северо-запада на юго-восток:
в) с юго-востока на северо-запад:



2. Перевести в румбы направление ветра, выраженное следующими числовыми значениями:
25°       , 180°                      , 300° , 270°           .

Какие углы точно совпадают с направлением румбов?

3. Назовите местные ветры и дайте им характеристику.

Вопросы:

1. Как устанавливается флюгер на метеоплощадке?

2. В какой последовательности производятся наблюдения за направлением и скоростью ветра?

3. Какую роль играет ветер в атмосфере?

Продолжение работы 10

Роза ветров



Задание :

1. Используя данные повторяемости направлений ветра (%) для января и июля (табл. 10.3), по­строить розу ветров (рис. 10.1).



Таблица 10.3

Повторяемость направлений ветра (%) и среднее число штилей



Месяц С СВ В ЮВ Ю ЮЗ З СЗ Число штилей
Январь 3 7 35 11 6 10 20 8              7
Июль 9 8 13 5 6 10 33 16          9

Рис. 12.1. Роза ветров

Вопросы:

1. При каких сельскохозяйственных работах и как учитывается роза ветров?

2. Какое значение имеет ветер в сельском хозяйстве?





Контрольные вопросы 2



1. Чем характеризуют влажность воздуха?

2. Какие методы применяют для определения влажности воздуха?

3. Чем отличается влажность воздуха среди растений и на участках без растительности?

4. Каково устройство и принцип работы станционного психрометра?

5. Как определяют влажность воздуха в полевых условиях?

6. Какие факторы влияют на испарение в посевах сельскохозяйственных культур?

7. Какие изменения претерпевают температура и влажность воздуха по вертикали?

8. Конденсация и сублимация водяного пара в атмосфере.

9. Классификация облаков.

10. Осадки. Какова роль осадков в повышении продуктивности с.х. культур?

11. Как изменяется распределение и количество осадков по географическим зонам?

12. Приборы для измерения осадков. Каково устройство и принцип работы осадкомера Третьякова?

13. Каковы существуют особенности распределения и накопления снежного покрова на сельскохозяйственных полях?

14. Как проводят снегосъемку в поле?

15. Что понимают под снежными мелиорациями?

16. Неблагоприятные агрометеорологические явления зимнего периода и их последствия для зимующих с.х. культур.

17. Чем характеризуется почвенная влага и каково ее значение для ландшафтных структур?

18. Неблагоприятные агрометеорологические явления теплого периода.

19.  Критерии засух и суховеев.

20. Заморозки. Типы заморозков. Меры борьбы.

21. Какое влияние на заморозки оказывает местоположение участка?

22. Что понимают под водным балансом поля?

23. Какие существуют методы почвенной влагометрии? Термостатно-весовой метод определения влажности почвы.

24. Атмосферные фронты.

25. Какой характер погоды обу­словливает циклон? Какие отличительные особенности и условия его формирования Вы знаете?

26. Какой характер погоды обу­словливает антициклон? Условия его формирования.

27. Какими приборами измеряют давление воздуха?

28. Как влияют полезащитные лесные насаждения на режим ветра?

29. Что понимают под розой ветров и какова ее роль в ландшафтном строительстве?

30.  Каково назначение, устройство и принцип работы Флюгера Вильда и анемометра?

Флюгер — Вики

Флю́гер (нидерл. Vleugel, нем. Flügel — крыло[1]) — изделие, метеорологический прибор для измерения направления (иногда и скорости) ветра или декоративный аксессуар, ранее флажок на копье (пике).

В России до XVIII века употреблялись слова прапор, прапорец, прапорица, кочето́к, кочет[2]. Флюгер в российских письменных источниках упоминался в форме «флюгель» в Уставе морском 1720 года. (Российская Империя)

Содержание

  • 1 Описание
  • 2 Галерея
  • 3 Примечания
  • 4 Литература
  • 5 Ссылки

Описание

Флюгер (в частности, обычно применяемый на метеостанциях флюгер Вильда) устанавливается на мачте высотой 10 — 12 метров, и включает флюгарку, указатель силы ветра и штифты для определения направления ветра. Флюгарка состоит из двух лопастей, расположенных под острым углом друг к другу, и противовеса — указателя направления ветра, укрепленных на трубке. Она вращается на оси флюгера. Благодаря лопастям противовес указывает направление, откуда дует ветер. Направление ветра может определяться по укрепленным ниже горизонтальным штифтам, ориентированным по восьми румбам, а на некоторых современных флюгерах — с помощью электронного прибора. Указатель силы ветра — это свободно качающаяся металлическая пластина, которая за счёт поворота флюгарки по ветру устанавливается перпендикулярно направлению ветра и отклоняется вверх. По углу отклонения определяется сила ветра в баллах. В некоторых флюгерах для определения силы ветра используется легкий пропеллер.

Флюгер часто служит декоративным элементом для украшения дома. Часто садоводы применяют флюгер с пропеллером для избавления от кротов, землероек и прочих подобных вредителей. Вибрации, передающиеся в землю от вращения пропеллера, отпугивают грызунов, и они покидают участок.



Галерея

  • Флюгер Вильда, иллюстрация из ЭСБЕ

  • Декоративный флюгер, Таллин

  • 11-метровый флюгер в районе Лаздинай, Вильнюс

  • Старинный флюгер в виде пистолета в Юрмале, Латвия

  • Декоративный флюгер в виде кошки (Украина)

  • Декоративный флюгер, занесённый в книгу рекордов Гиннеса как самый большой (Херес-де-ла-Фронтера)

  • Флюгер на дымовой трубе

  • Флюгер на вилле Меересблик в посёлке Отрадное (Калининградская область)



Примечания

  1. ↑ Словарь иностранных слов. — М.: «Русский язык», 1989. — 624 с. ISBN 5-200-00408-8
  2. ↑ Кочет // Толковый словарь живого великорусского языка : в 4 т. / авт.-сост. В. И. Даль. — 2-е изд. — СПб. : Типография М. О. Вольфа, 1880—1882.

Литература

Флюгер (видео)

  • Воейков А. И. Ветер // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Флюгер // Большая Советская Энциклопедия / Гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская Энциклопедия, 1977. — Т. 27 : Ульяновск — Франкфорт. — С. 507. — 632 000 экз.
  • Bishop, Robert; Coblentz, Patricia (1981), A Gallery of American Weather Vanes and Whirligigs, New York: Dutton, p. 127, ISBN 9780525931515
  • Burnell, Marcia (1991), Heritage above: a tribute to Maine’s tradition of weather vanes, Camden, ME: Down East Books, p. 84, ISBN 9780892722785
  • Crépeau, Pierre; Portelance, Pauline (1990), Pointing at the wind : the weather-vane collection of the Canadian Museum of Civilization, Hull, Quebec: Canadian Museum of Civilization, p. 84, ISBN 9780660129044
  • Kaye, Myrna (1975), Yankee weathervanes, New York: Dutton, p. 236, ISBN 9780525238591
  • Klamkin, Charles (1973), Weather Vanes: The history, design and manufacture of an American folk art, New York: Hawthorn Books, p. 209, OCLC 756017
  • Lane Arts Council (Or.) (1994), Whirligigs & weathervanes, Eugene, OR: Visual Arts Resources, p. 54, OCLC 33052846
  • Lynch, Kenneth; Crowell, Andrew Durkee (1971), Weathervanes, Architectural Handbook series, Canterbury, CN: Canterbury Publishing Company, p. 95, OCLC 1945107
  • Messent, Claude John Wilson (1937), The weather vanes of Norfolk & Norwich, Norwich: Fletcher & Son Limited, p. 127, OCLC 5318669
  • Miller, Steve (1984), The art of the weathervane, Exton, PA: Schiffer Pub., p. 160, ISBN 9780887400056
  • Mockridge, Patricia; Mockridge, Philip (1990), Weather vanes of Great Britain, London: Hale, p. 256, ISBN 9780709037224
  • Needham, Albert (1953), English weather vanes, their stories and legends from medieval to modern times, Haywards Heath, Sussex: C. Clarke, p. 102, OCLC 1472757
  • Nesbitt, Ilse Buchert; Nesbitt, Alexander (1970), Weathercocks and weathercreatures; some examples of early American folk art from the collection of the Shelburne Museum, Vermont. , Newport, RI: Third & Elm Press, OCLC 155708
  • Reaveley, Mabel E.; Kunhardt, Priscilla (1984), Weathervane secrets, Dublin, NH: W.L. Bauhan, p. 71, ISBN 9780872330757
  • Westervelt, A. B.; Westervelt, W. T. (1982), American Antique Weather Vanes: The Complete Illustrated Westervelt Catalog of 1883, New York: Dover, p. 100, ISBN 9780486243962

Ссылки

  • Значения в Викисловаре
  • Медиафайлы на Викискладе

Зачем вам нужен флюгер для вашей парусной лодки

Многие из современных круизных парусных лодок используют тип оборудования для автопилота, называемого флюгером. Флюгер парусника представляет собой механическую самоуправляемую систему, для работы которой не требуется электричество, топливо или рабочая сила. Это идеальное дополнение к крейсерам для дальнего плавания и прибрежным парусникам. Хотя механические самоуправляемые флюгера не могут удерживать вас на курсе компаса, они более точны, чем управление человеком на больших расстояниях. Сократив общий километраж перехода, вы сможете сэкономить время и деньги в путешествии. В качестве альтернативы, флюгер необходим для плавания с короткими руками или в одиночку. Это дает шкиперу столь необходимый отдых от штурвала, когда позволяют условия.

Как работает флюгер на парусной лодке? Фото любезно предоставлено: Scanmar International, Inc.

Механические флюгерные системы имеют относительно простую концепцию. После установки на транце лодки или где-то вдоль кормы ветер побуждает приподнятый флюгер отрегулировать руль или систему рулевого управления, возвращая парусник на курс, основанный на ветре, продиктованный капитаном. Идея состоит в том, что вам не придется постоянно подстраиваться под переменный ветер. Автоматические регулировки уменьшают крен лодки и позволяют вашему судну сохранять дифферент на воде.

Другими словами, флюгеры используют сопротивление ветра и воды, чтобы вернуть корабль на курс, когда ветер меняет направление.

Парусник Windvane Gears Vs. Электронные системы автопилота

Две основные системы автоматического управления являются стандартными для круизных лайнеров и морских парусников: флюгерные рулевые механизмы и электронные системы автопилота. Обе системы имеют свои преимущества, и многие моряки предпочитают устанавливать обе системы на свои лодки.

Электронные системы автопилота

Электронные системы автопилота — современный ответ на самоуправление. Они просты в использовании, работают без ветра и являются отличным вариантом для прибрежных круизов и краткосрочного оффшорного плавания. Автопилоты также совместимы с многокорпусными судами, в отличие от флюгерных систем.

Однако сбои в этих системах могут быть пугающими. Электронные системы сложны и состоят из множества частей: дисплеи, проводка, плоттеры, двигатели — список можно продолжить. Для запуска электрической системы автопилота вам также понадобится генератор. У большинства даже есть два генератора, один из которых используется в качестве резервного для надежности. Как и следовало ожидать, они также имеют более высокую цену.

Самоуправляемые флюгерные системы

Рулевые флюгерные системы используют более традиционный подход к самоуправляемому управлению. Они полагаются на ветер, чтобы управлять вашей лодкой по желаемому курсу. Системы рулевого управления с ветровыми флюгерами не требуют электричества, требуют минимального обслуживания, имеют мало движущихся частей. Они также поставляются в нескольких вариантах, чтобы наилучшим образом соответствовать вашей лодке. Еще одним огромным преимуществом механического флюгера для парусника является его прочная конструкция. Это обеспечивает надежную и мощную работу в тяжелых погодных условиях.

В системе флюгера также есть несколько недостатков. Они не работают при отсутствии ветра или под действием силы, могут увеличивать вес и нагрузку на корму лодки, могут быть изначально дорогими в покупке и не будут работать на многокорпусных судах.

Типы систем флюгеров для парусных судов Фото Предоставлено: Scanmar International, Inc.

Все системы флюгеров направляют лодку по курсу, основанному на ветре, но каждая из них делает это по-своему.

Серво-маятниковый флюгер

Серво-маятниковые флюгерные системы являются наиболее распространенными коммерчески доступными системами и пользуются популярностью у большинства моряков. Надежность для оффшорного плавания является огромным преимуществом. Это еще раз подтверждает, почему это «классические» системы автопилота с приводом от ветра.

Основные серво-маятниковые системы рулевого управления имеют линии управления, идущие от основного рулевого квадранта к колесу или румпелю. Когда ветер толкает маятник, он направляет руль лодки с помощью основного руля. Из-за этого система зависит исключительно от силы ветра. Чем сильнее дует ветер, тем большее усилие система обеспечивает, чтобы вернуть лодку на желаемый курс.

Серво-маятниковые системы управления рулем направления имеют маятниковый руль, соединенный с основным рулем лодки. Она работает почти так же, как «основная система рулевого управления», с небольшими отличиями. Ветер толкает маятниковый руль в сторону, заставляя воду тянуть главный руль лодки, чтобы изменить направление. Преимущество этой системы по сравнению с предыдущей заключается в том, что в ней используется меньше механических компонентов, что упрощает проверку и устранение любых проблем. Недостатком является то, что это может быть немного сложнее установить.

Одним из самых больших недостатков любой серво-маятниковой системы является то, что маятниковый руль не может заменить вспомогательный руль. В отличие от вспомогательного руля, его одномерная работа делает невозможным запуск системы в случае отказа основного руля. Эти системы также могут создавать беспорядок в кабине из-за линий, идущих от рулевого квадранта. Наконец, сервомаятниковые системы обычно требуют более последовательного обслуживания и более частого ремонта.

Флюгер вспомогательного руля направления

В отличие от сервомаятниковых систем рулевого управления, флюгеры вспомогательного руля полностью независимы от всех других аспектов лодки. Вместо этого главный руль блокируется, а вспомогательный руль управляет судном после установки мощного флюгера на нужный угол. Главный руль часто фиксируется слева от центра или немного под углом, чтобы сбалансировать штурвал. Одним из наиболее значительных преимуществ этих систем является то, что в случае выхода из строя основного руля лодки вспомогательный руль может заменить его для управления лодкой.

Есть несколько важных соображений, которые следует учитывать при покупке рулевого механизма с флюгером вспомогательного руля. Во-первых, флюгеры вспомогательного руля оказывают значительную нагрузку на флюгер, поэтому крайне важно, чтобы модель и компоненты были хорошо спроектированы и изготовлены из качественных материалов. Если вы можете найти качественные детали, риск в море будет минимальным. В системе очень мало движущихся частей и нет критических линий. Во-вторых, эти системы большие, тяжелые и громоздкие. Наличие такого массивного оборудования на корме лодки не всегда идеально в каждом сценарии. Наконец, вспомогательные рули могут быть неудобны в использовании, когда бизань используется на судах с кетчевым вооружением.

Флюгер с триммером

Флюгер с триммером встречается реже, чем раньше, после появления перечисленных выше технологий рулевого управления. Система работает, прикрепляя «язычок» к основному рулю направления. Небольшая поверхность триммера позволяет ветру перемещать его из стороны в сторону, что затем направляет воду на основной руль в противоположном направлении, чтобы удерживать лодку на курсе. Те, у кого есть соответствующие навыки и ноу-хау, могут даже сами сконструировать триммер, хотя мы рекомендуем им не полагаться полностью на самодельную систему.

Основным недостатком триммеров является то, что возможность точной настройки системы несколько ограничена в тяжелых условиях.

Как установить систему флюгера на парусную лодку

Установка флюгера на лодку относительно проста, но все же требует некоторого планирования.

Первоначальные соображения

Все модели флюгеров требуют установки в центре транца лодки или как можно ближе к центру. В зависимости от того, какую систему вы решите запустить, вам может потребоваться учитывать управляющие линии, управляющие системой. Рулевые стропы имеют диаметр примерно четверть дюйма и нуждаются в свободном пути от флюгера до лодочного колеса. Вы можете перенаправить линии с помощью блоков рулевого управления, но имейте в виду, что каждый блок увеличивает трение и снижает общую эффективность системы рулевого управления.

Балансировка лодки

Механизмы флюгера регулируют курс лодки, используя силу ветра на поверхности. Чтобы это произошло эффективно, вам сначала нужно убедиться, что ваша лодка сбалансирована и движется так, как предполагалось. Не торопитесь, чтобы равномерно распределить вес. Вам также нужно будет соответствующим образом зарифлить паруса, чтобы не быть подавленным.

Регулировка системы в соответствии с условиями

Независимо от системы, почти все флюгера для парусных судов имеют одну или несколько функций регулировки, позволяющих оптимизировать работу в различных условиях. При относительно слабом ветре следует максимально выставить флюгер, чтобы система воспринимала максимально возможное усилие. Однако при сильном ветре вы можете опустить флюгер, чтобы уменьшить воздействие на систему. В некоторых случаях флюгеры имеют регулировку чувствительности там, где флюгер встречается с шарниром, поэтому вам может не понадобиться регулировать высоту при изменении погодных условий.

Как задействовать систему флюгеров парусной лодки

Большинство флюгеров относительно легко адаптируются и могут подстраиваться под различные типы корпусов. Некоторые лопасти можно даже прикрепить болтами непосредственно к лодке. Как и в случае с любым другим объектом, который вы крепите к корпусу, запланируйте сквозное крепление болтами с соответствующими опорами и задними пластинами для максимальной безопасности.

Управлять флюгером парусника гораздо проще, чем можно было ожидать. Есть четыре стандартных шага для включения флюгера:

  1. Разверните Gear : Для этого прикрепите ветровое весло и разверните руль, чтобы поместить его в воду. Это должно занять максимум несколько минут.
  1. Подключение линий управления : Линии управления проходят от флюгера к лодочному колесу и могут иметь блоки управления, входящие в комплект поставки. Система может потребовать, чтобы вы сделали несколько узлов или использовали какое-то оборудование, но опять же, это относительно простой процесс, если вы выполнили его один или два раза.
  1. Сбалансируйте лодку и установите курс : С развернутым флюгером сбалансируйте лодку, установите курс на желаемую точку паруса и отрегулируйте флюгер, чтобы задействовать рулевое управление.
  1. Оцените курс и при необходимости отрегулируйте : Отрегулируйте лопасть для более точного управления после оценки подхода. Корректировка курса осуществляется вращением и регулировкой весла в соответствии с вашим курсом.

Идеальная балансировка лодки — один из самых простых способов сделать самоуправляемый флюгер более эффективным на воде. Судно с плохим балансом или дифферентом не только будет ходить неэффективно, но и создаст ненужную нагрузку на систему флюгера.

У вас есть дополнительные вопросы о системах флюгеров для парусных лодок и о том, как их лучше всего реализовать на вашей лодке? Обращайтесь к сообществу #Boatlife на нашем форуме с вопросами или комментариями!

Если эта статья оказалась вам полезной, оставьте комментарий ниже, поделитесь ею в социальных сетях и подпишитесь на нашу рассылку.

Для прямых вопросов и комментариев, отправьте мне электронное письмо по адресу travis@boatlife. io

Делиться — значит заботиться!

12.156 флюгер Стоковые фото, картинки и изображения

флюгер с буквами, указывающими точки компаса

флюгер петух черный вектор концепции значок. флюгер петух плоская иллюстрация, знак, символ

Старый ржавый флюгер на фоне облачного голубого неба

Логотип вертушки плоский значок векторные иллюстрации.

Флюгер ведьмы, летящей на метле на фоне темно-синего неба

Флюгер-петух на белом фоне

Метеорологический ветроуказатель, надутый ветром. красный и белый ветроуказатель указывают направление и силу ветра. коническая текстильная трубка. используется в аэропортах, вдоль автомагистралей в ветреных местах. вектор

Ветряная турбина и голубое небо с облаками в ветреный день. вид крупным планом.

Игрушечный триплан или самолет на флюгере, который плывет в соответствии с направлением воздуха, выглядит очень привлекательным и творческим векторным цветным рисунком или иллюстрацией

Нарисованный вручную флюгер

Нарисованный вручную флюгер

Силуэт погодного крана. Изолированный погодный кран. векторный дизайн символ

Винтажный флюгер на фоне голубого неба

Флюгер в винтажном стиле

Флюгер на фоне голубого неба

Флюгер с петухом, гравировка векторной иллюстрации. имитация стиля скретч-борда. черно-белое рисованное изображение.

Флюгер с краном над стрелой и четырьмя сторонами света северо-восток запад юг

Флюгер Tritorn на вершине здания

Белый флюгер на фоне сияющего голубого неба

Ферма ветряных турбин с голубым небом

Флюгер, изолированный над белым — 3D визуализация

Растровая иллюстрация флюгера петуха. черный силуэт петух, петух. символ флюгера, значок

Ручной набор различных флюгеров

Анемометр и флюгер на голубом небе. измерение скорости и направления ветра. анемометр с вращающейся чашкой обычно используется для измерения скорости ветра.

Иллюстрация флюгера в винтажном стиле

Флюгер флюгера для измерения направления ветра с помощью петуха

Иллюстрация флюгера в винтажном стиле

Векторная иллюстрация флюгера петуха. черный силуэт петух, петух. символ флюгера, значок

Силуэт флюгера, набор иконок. флюгер, символ флюгера или логотип. винтажная векторная иллюстрация

Флюгер с изображением петуха белого цвета на синем фоне векторная иллюстрация

Финансовый флюгер и голубое небо.

Древний флюгер с петухом над стрелой и четырьмя сторонами света северо-восток запад юг

Медный флюгер с изображением орла в солнечный день

Значок флюгера в виде петуха

Иллюстрация значка анемометра ветра

Анемометр типа ветряной мельницы небо

Цветное изображение флюгера в солнечный день.

Иконка ветроуказателя в плоском стиле на зеленом фоне

Красочный и полосатый набор вертушек

Патина зеленый ржавый старый флюгер на столбе, изолированные на фоне летнего солнечного голубого неба, с указывая стрелка и символы для направления, копия пространства.

Анемометр типа ветряной мельницы небо

Старинный флюгер для измерения направления ветра по сторонам света

Цветная бумажная вертушка ветряной мельницы, изолированная на белом фоне с вырезкой

Флюгер для указания направления ветра и эффекта ломо

Красочные вертушки с голубым небом с градиентной сеткой, векторная иллюстрация

Фотоснимок флюгера в форме лошади

Флюгер.

Флюгер, показывающий направление ветра на фоне ясного голубого неба, вертикальный

Старый старинный ветряк с аэромотором, используемый для перекачки воды и прекрасного голубого неба.

Медный флюгер в виде оленя на белом фоне

Флюгер

Флюгер на крыше старой башни

Указатель направления ветра

Флюгер на крыше старой башни

Вертушка с абстрактным пузырьковым узором

Ветроуказатель на маленьком аэродроме. голубое небо с облаками и полем травы.

Флюгер черного дракона на фоне неба. флюгер на крыше здания.

Старая деревянная ветряная мельница на фоне осеннего леса

Традиционные черепичные крыши старых домов в Толедо. Испания. кастилия ла манча.

Флюгер-петух силуэт флюгера, флюгер-петух

Оригинальная изолированная иллюстрация бронзового флюгера

Флюгер на белом фоне

Флюгер на фоне голубого неба

Ветровой носок на маленьком аэродроме

Значок флюгера

Красочный флюгер с изображением петуха на фоне облачного неба

Флюгер на фоне голубого неба 900

Флюгер-петух на крыше со стрелкой и указателем север-юг, указывающим направление ветра на фоне дымчато-голубого неба, винтажный стиль

Флюгер

Дети

Петушиный компас ветра

Петушиный флюгер

Желтый флюгер, ветровой носок, указатель направления ветра на фоне голубого неба.

Иллюстрация флюгера в 3 вариантах. прозрачность не используется. используются базовые (линейные) градиенты.

Металлический флюгер-флюгер, изолированный на белом

Красочная бумажная игрушка-ветряк

Векторный красочный и черно-белый набор вертушек

Символы погоды, окрашенные только линейным градиентом, каждый символ сгруппирован и легко выбирается

Флюгер

Флюгер-петух

Силуэт ветряной мельницы (старая ветряная мельница, водонапорная башня ветряной мельницы)

Игрушечный пропеллер ветряной мельницы с разноцветными лопастями на белом фоне

Флюгер указывает направление ветра на дымоходе

Флюгер на фоне закатного неба с копией пространства

Оригами красочные флюгеры и краны

Железный флюгер

Векторный флюгер в форме цветка

Флюгер

Флюгер

Флюгер-петушок. doodle style

Флюгер утром

Силуэт флюгера на крыше

Векторная иллюстрация современной иконы фермы

Игрушка-вертушка, четырехсторонняя, лопасти разного цвета. 3D визуализация иллюстрации на белом фоне

Старая ферма ветряная мельница для перекачки воды с вращающимися лопастями на закате в Южной Африке

Флюгер на лондонской улице

Мультяшный винт мельницы

Флюгер из меди на крыше перед облачным небом

Старинный флюгер в виде петушка, показывающий направление ветра на фоне голубого неба с облаками.

Флюгер в виде петуха на крыше.

ВЕСКОЙ ВЕСКИ — Bilder und stockfotos

6.6666669

  • Bilder
  • Fotos
  • Grafiken
  • Vektoren
  • Videos
69 Vektoren
  • Videos
    • 69 ALEKTERENES
  • 69 ALEDESIED
  • .GILIGENIED 903.GILIGE

    ARIED 9012.0003

    Durchstöbern Sie 6.666

    флюгер Stock-Photografie und Bilder. Odersuchen Sie nach wetterstation oder ископаемых, um noch mehr faszinierende Stock-Bilder zu entdecken.

    Бумажное колесо Windmühle — головка — флюгер фото и фотографии

    Папье Windmühle Вертушка — головка

    Windindex gegen bewölkten himmel und skyline der stadt. — фото и фотографии флюгера

    Windindex gegen bewölkten Himmel und Skyline der Stadt.

    fliegende windsocken auf blauem himmelhintergrund — стоковые фото и фотографии флюгера

    Fliegende Windsocken auf blauem Himmel Hintergrund

    реалистичные эффекты ветра, векторные иллюстрации — флюгеры стоковые графики, -клипарты, -мультфильмы и -символы , -cartoons und -symbole

    Vektor realistische weiße Windkraftanlage

    xxl-windfahne — флюгер стоковые фотографии и изображения

    XXL-Windfahne

    vektorillustration windmühle градиентный стиль. — флюгер сток-график, -клипарт, -мультфильмы и -символ

    Vektorillustration Windmühle Gradient Bunter Stil.

    Windmühle kegel auf einem пирс в einem seehafen bei stürmischem wetter. — фото и фото флюгера

    Windmühle Kegel auf einem Pier in einem Seehafen bei stürmischem…

    flughafen zürich mit schweizer flugzeugen und sprayrn an einem bewölkten und regnerischen wintertag. — фото и фото флюгера

    Flughafen Zürich mit Schweizer Flugzeugen und Sprinklern an…

    оригами-ветряная турбина — висит в фото — фото и фото флюгера

    Origami-Wind-Turbinen-Hunging in Folge

    Оригами папье Windmühle — флюгер сток-графика, -клипарт, -мультфильмы и -символ

    Origami Papier Windmühle

    флюгер — флюгер сток-фотографии и изображения

    Weathercock

    силуэт der wetterfahne

    Силуэт с металлическими декоративными флюгерами Hahn

    Wetterhahn mit Glocke auf einem kleinen holzturm — флюгер стоковые фото и изображения

    Wetterhahn mit Glocke auf einem kleinen Holzturm

    Mehrfarbige SpielzeugWetterfahne isoliert auf weiß — фото и фотографии флюгера

    Mehrfarbige SpielzeugWetterfahne isoliert auf weiß

    wetterfahne. хан. — флюгер сток-графика, -клипарт, -мультфильмы и -символ

    Wetterfahne. Хан.

    meerjungfrau windfahne — флюгер стоковые фото и изображения

    Meerjungfrau Windfahne

    metallwetterfahne in form eines schiffes auf blauem himmelshintergrund — флюгер стоковые фото и изображения

    Metallwetterfahne in Form eines Schiffes auf blue…

    rote und weiße socken wind gegen einen blauen himmel. — флюгер сток-фото и фото

    Rote und weiße Socken ветер gegen einen blauen Himmel.

    Windsack, der an einer stange hängt — флюгер стоковые фото и изображения auf einem dach — флюгер фото и фотографии

    Eine schwarze Kuhwindfahne auf einem Dach

    XXXL флюгер контур — фото и изображения флюгера

    XXXL флюгер Kontur

    sturm an der küste — флюгер сток фото и изображения

    Sturm an der Küste

    флюгер в форме einer taube — флюгер сток фото и изображения

    Wetterfahne in Form einer Taube

    gelber windblinker am blauen himmel — флюгер стоковые фотографии и изображения

    Gelber Windblinker am blauen Himmel

    wetterfahne in form von pferd, силуэт — флюгер стоковые фотографии и изображения

    Wetterfahne in Form von Pferd, Silhouette

    Windsack bei Starkem Wind — флюгер стоковые фото и фотографии

    Windsack bei starkem Wind

    wetterhahn in Bayern vor Blauem Himmel — флюгер стоковые фотографии и изображения

    Wetterhahn in Bayern vor blauem Himmel

    флюгер — флюгер стоковые фото и фотографии фотография

    Флюгер

    Wetterfahne mit Hahn — флюгер стоковые фото и фотографии

    Wetterfahne mit Hahn

    Rot Weiß Windsock mit Blauem Hintergrund — флюгер Stock-fotos und Bilder

    Rot Weiß Windsock mit blauem Hintergrund

    векторная иконка Веттерхана. — флюгер сток-графика, -клипарт, -мультфильмы и -символ

    Wetterhahn Vektor Icon.

    Wetterfahne mit Adler mit Dramatischem Himmel im Hintergrund — флюгер стоковые фото и изображения фотографии и изображения

    Vierflügelige Windmühle

    ветряная турбина nahaufnahme winkelansicht 3d-рендеринга. Реалистичная иллюстрация макета ветра с летучими флюгерами, изолированными на краю земли. альтернатива erneuerbare stromerzeugung, grünes energiekonzept — флюгер сток-фото и фото

    Ветряная турбина Nahaufnahme Winkelansicht 3D-рендеринг. Реалистичная…

    ветряных фотографов в Германии, Европе. фотография в январе 2012 г. — фото флюгера и фото

    Windmühle fotografiert in Deutschland, Europa. Bild aus dem Jahr…

    XXL флюгер силуэт — флюгер стоковые фото и изображения

    XXL флюгер силуэт

    Оши набережная в Лозанне, Швейцария — флюгер стоковые фото и изображения

    Уши набережная в Лозанне, Швейцария

    ветровой мешок мит bewölktem himmel im hintergrund. — стоковые фото и изображения флюгера

    Windsack mit bewölktem Himmel im Hintergrund.

    Windfahne mit wolken- und seifenblasen — флюгер сток-фото и фотографии im hintergrund — флюгер стоковые фото и фото

    schöne verzierte Kaminhaube, mit blauem Himmel im Hintergrund

    wetterfahne auf dem dach — флюгер стоковые фото и фото

    Wetterfahne auf dem Dach

    Wetter флюгер, силуэт — флюгер сток-графика, -клипарт, -мультфильмы и -символ

    Wetter Vane Silhouetten

    gebrochener windsack flattert am mast — флюгер сток-фотографии и изображения

    Gebrochener Windsack flattert am Mast

    al metallwetterfahne auf dem dach eines gebäudes mit den vier himmelsrichtungen. синий химмель в хинтергрунде. — флюгер сток фото и фото

    Alte Metallwetterfahne auf dem Dach eines Gebäudes mit den vier…

    Sonniger Frühlingstag in dem kurort Bad Gögging — флюгер стоковые фото и фотографии

    Sonniger Frühlingstag in dem Kurort Bad Gögging

    linker rundturm von oranienstein — флюгер стоковые фотографии и изображения

    linker Rundturm von Oranienstein

    windräder stockräder grafiken, -clipart, -cartoons und -symbole

    Windräder Windmühlen

    wetterfahne in form eines hahns auf dem dach. — фото и фотографии флюгера

    Wetterfahne in Form eines Hahns auf dem Dach.

    Wetterfahne — флюгер сток-графика, -клипарт, -мультфильмы и -символ

    Wetterfahne

    с логотипом вертушки flach-icon-vektor-illustrationen. — флюгер сток-графика, -клипарт, -мультфильмы и -символ

    Das Pinwheel Logo Flach-Icon-Vektor-Illustrationen.

    Windenergie-Ikonen mit ihrer ausrüstung, windkraftanlage, пропеллер, трансформатор, windfahne, анемометр, генератор и андреен schlüsselwörtern — флюгер сток-графика, -клипарт, -мультфильмы и -symbole

    Windenergie-Ikonen mit ihrer Ausrüstung, Windkraftanlage,… 9… Hahn Wetter Retro флюгер — флюгер сток-график, -клипарт, -мультфильмы и -символ

    Hahn Wetter ретро флюгер

    исторический анемометр: флюгер, чашечный анемометр, анемометр Флетчера, veröffentlicht 1897 — флюгер, графика, клипарт, мультфильмы и символы

    Исторический анемометр: флюгер, чашечный анемометр, Флетчерс…

    querschnitt des turbofan-jet-motors — флюгер сток-фотографии и изображения -Джет-Моторс

    фон 100

    Флюгер: ответы на 16 вопросов

    Что такое флюгер?

    Флюгер — это инструмент, который позволяет нам видеть направление ветра. Он также известен как флюгер, флюгер, флюгер, калибр крыла и флюгер.

    Отличается ли флюгер от флюгера?

    Ни в коем случае! У этих приспособлений так много популярных названий, что можно запутаться. Пока вы ищете устройство, показывающее направление ветра, вы ищете флюгер и флюгер.

    Для чего нужен флюгер?

    Флюгер можно использовать для определения направления ветра и в качестве украшения. Флюгеры со стрелкой обычно показывают направление ветра, а флюгеры без стрелки в основном используются для украшения. Существуют специальные флюгеры для животных или предметов, которые также можно использовать для определения направления ветра.

    Как работает флюгер?

    На флюгере есть стрелка, указывающая направление ветра. Хвост стрелы имеет большую площадь поверхности, которая улавливает ветер и располагается напротив направления, откуда дует ветер. Это означает, что передняя часть стрелки будет указывать прямо на ветер. Стрелка указывает на запад? Тогда дует западный ветер!

    Где разместить флюгер?

    Вы можете разместить флюгер в любом месте, если вы используете его только для декора. Если вы действительно хотите знать направление ветра, его нужно разместить выше, чем что-либо еще в окрестностях. Это может быть не так точно, если рядом с вашим домом растут высокие деревья.

    Если вы находитесь в небольшой долине, вы все равно сможете получить показания. Основное внимание уделяется просто убедиться, что нет близких препятствий. Крыши домов, сараев, гаражей, амбаров или любых других строений — все это очень распространенные места.

    Какие стили флюгеров самые популярные?

    • Петух — Это первое животное, которое вообще увидело восходящее солнце и дало всем знать!

    Флюгеры Rooster

    • Лошадь — Одно из самых популярных животных, следовательно, один из самых популярных флюгеров.

    Флюгеры Horse Wind

    • Парусник . Отправляйтесь в открытый океан, не выходя из собственного дома!

    Флюгеры парусной лодки

    • Орел — национальная птица США и дикий хищник, который отлично подходит для размещения на крыше.

    Флюгеры Eagle

    • Флаг . Независимо от вашей национальности, вы можете поднять свой флаг над своим домом.

    Флюгеры Flag

    Какие бывают размеры флюгеров?

    Существует три основных размера флюгеров. Маленький, средний и большой. Они могут иметь разные названия (сарай, дом, сарай/дача, стандарт, поместье), но вы можете встретить эти размеры в большинстве мест.

    Малые размеры включают длину от 28 до 32 дюймов. Средние размеры включают длину от 33 до 37 дюймов. Большие размеры включают длину от 37 до 41 дюйма.

    Притянет ли флюгер молнию?

    Флюгер не привлечет молнию через 99% случаев. Это потому, что он не подключен к заземленной системе; следовательно, он не будет притягивать эти электрические импульсы. Помните те старые телевизионные антенны, которые были похожи на металлическое дерево? Флюгеры притягивают еще меньше молний, ​​чем эти!

    Сколько стоит флюгер?

    Дешевый флюгер может стоить от 50 до 100 долларов. Эти лопасти, скорее всего, сделаны не из меди и могут не выдержать со временем. Прочные высококачественные флюгеры обычно стоят от 175 до 350 долларов. Чем крупнее и сложнее конструкция, тем дороже будет ваш флюгер.

    Медные флюгера для покупателей

    Как ухаживать за флюгером?

    Если вы не хотите, чтобы ваша медь приобрела другой цвет, простая смесь уксуса и соли поможет вернуть ей естественный блеск. Натирание этой смесью флюгера тряпкой, а затем ополаскивание водой поможет вам содержать флюгер в чистоте! Вы можете делать это 1-2 раза в год, если вы не очень привередливы в этом. Тогда вы можете делать это столько, сколько хотите!

    Каковы недостатки флюгера?

    Флюгеры не могут предсказать погоду. Они не могут сказать нам о будущих осадках, скорости ветра, температуре или влажности. Есть много другого оборудования, которое выполняет эту работу. Флюгеры также могут быть не такими надежными, если рядом с ними сильный ветер или различные препятствия.

    Как собрать флюгер?

    Если вы никогда раньше не собирали флюгер, вот короткое видео о нас. Другие флюгеры могут отличаться или давать вам возможность заказать их полностью собранными.


    Посмотрите это видео на YouTube

    Кто изобрел флюгера?

    Греческий астроном по имени Андроник изобрел флюгер почти 2100 лет назад! Он покоился на башне ветров в Афинах, Греция. Он был создан для изображения бога Тритона, сына Посейдона.

    Что такое индикатор ветра?

    Индикаторы ветра имеют два определения. Первый — это большой флюгер, используемый для определения направления ветра в аэропортах. Второй — небольшой флюгер, показывающий направление ветра на паруснике. Индикаторы ветра для парусных лодок помогают направлять судно и показывать направление ветра.

    Как сделать флюгер?

    Хотите сделать флюгер дома? Следуйте инструкциям в этом видео, чтобы сделать свой собственный функциональный флюгер!


    Посмотреть это видео на YouTube

    Где я могу купить флюгер?

    Флюгер можно купить в большинстве интернет-магазинов. Такие места, как Amazon и Home Depot, всегда есть в наличии. Есть и другие небольшие магазины, в которых продаются хорошо сделанные флюгеры. Флюгеры Good Direction разработаны в Америке и изготовлены вручную, чтобы быть прочными и прочными!

    Мы будем рады помочь вам в покупке собственного флюгера. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами! Не стесняйтесь просматривать нашу страницу медных флюгеров и отлично провести время, выбрав свой любимый!

    Магазин медных флюгеров

    Что такое флюгер? (с картинками)

    `;

    Патрик Роланд

    Флюгер, также известный как флюгер, представляет собой инструмент, используемый для определения направления, откуда дует ветер. Эти инструменты использовались на протяжении веков, начиная примерно с 50 г. до н.э. Они бывают разных дизайнов, от гладких и профессиональных до декоративных, но обычно они следуют схожим правилам аэродинамического дизайна. Существует несколько гигантских флюгеров, и ведутся споры о самом большом из них в мире.

    Использует

    Текущее направление ветра в сочетании со знанием географии региона часто может дать хорошее представление о том, как погода может измениться в ближайшие день или два. По этой причине флюгер часто используется в прогнозировании погоды. Например, если ветер дует с теплого океана, можно ожидать мягких, облачных и влажных условий. Флюгеры на метеостанциях регистрируют направление ветра в электронном виде, обеспечивая постоянные записи. Они используются вместе с анемометрами, которые измеряют скорость ветра.

    Флюгеры

    также используются в аэропортах, поскольку направление ветра является важным фактором для прибывающих и улетающих самолетов. Другое использование — в парусном спорте: тип автоматической системы рулевого управления использует парусный флюгер, соединенный с рулем, чтобы удерживать лодку или яхту на курсе.

    Проектирование и строительство

    Современная версия, как правило, изготавливается из легких металлов, чтобы обеспечить отзывчивость на слабый ветер, долговечность в различных погодных условиях, а также из-за способности металла точно поддаваться ковке. Эта точность важна для разработчиков лопастей, потому что вес устройства должен быть распределен равномерно, чтобы оно функционировало должным образом. Самая простая конструкция включает стрелку на вращающейся оси с точками компаса, отмеченными ниже. Конструкция стрелы имеет решающее значение для успеха флюгера, потому что у него есть один большой конец и один меньший заостренный конец, так что он будет указывать в направлении, откуда дует ветер.

    Используя эту базовую установку, можно построить множество более сложных форм, например, в форме животных, кораблей и людей. Однако такие конструкции могут не давать очень точного указания направления ветра, если дует только легкий бриз, и они, как правило, носят скорее декоративный, чем функциональный характер. Простой флюгер можно легко построить из повседневных материалов, что делает его популярным школьным научным проектом.

    Позиционирование

    Чтобы обеспечить точное направление ветра, флюгеры должны быть высоко над землей. Возле земли препятствия, такие как здания и деревья, вызывают отклонение или завихрение ветра, так что определить правильное направление ветра невозможно. Лопасти обычно размещают на крыше высоких зданий или на специально построенных конструкциях, где никакие близлежащие более высокие объекты не могут мешать движению воздуха.

    История

    Самый ранний зарегистрированный флюгер считается большой бронзовой статуей бога Тритона, установленной на вершине Башни Ветров в Афинах, Греция. Он мог вращаться и указывал направление ветра. Под ним были изображения богов, связанных с восемью направлениями ветра, а также солнечные часы и водяные часы. Считается, что он датируется примерно 50 годом до нашей эры.

    В христианских странах существует давняя традиция устанавливать флюгеры на вершинах церковных башен. Как правило, они включали в дизайн петуха или петуха. Считается, что эта практика восходит к 9 г.го века, когда животные, кажется, стали христианским символом, следуя заявлениям папы. Позже стало появляться много других, часто очень сложных дизайнов, некоторые из которых пользуются большим спросом как антиквариат.

    Современные флюгера часто имеют гораздо более простую и строго функциональную конструкцию, чтобы максимизировать их чувствительность и точность показаний. Они также обходятся без указателей поворота, так как данные автоматически записываются компьютером. Однако декоративные по-прежнему доступны для людей, которым просто нравится их внешний вид.

    Известные флюгеры

    Книга рекордов Гиннесса признала флюгер, рекламирующий бренд хереса в Хересе, Испания, самым большим в мире. Однако это оспаривается, и есть ряд других кандидатов на рекорд. Пожалуй, самый примечательный находится в музее транспорта рядом с международным аэропортом Уайтхорс в Юконе, Канада. Он состоит из настоящего самолета DC-3, установленного на вращающейся колонне. Несмотря на свой объем и вес, он будет реагировать на ветер со скоростью всего 5 узлов (5,75 миль в час или 90,26 км/ч).

    ICEFREE3V: Датчик флюгера

    Информация для заказа Задайте вопрос Задайте вопрос

    Датчики скорости ветра и направления ветра / IceFree3V

    Изображения
    Аналогичные продукты
    Подробное описание
    Спецификации
    Совместимость
    Документы

    Обзор

    . При приложенном напряжении возбуждения создается логометрическое выходное напряжение постоянного тока.

    ICEFREE3V производится компанией Renewable NRG Systems и имеет кабель длиной 8 м (26 футов).

    Подробнее

    Изображения

    Аналогичные продукты

    Подробное описание

    ICEFREE3V определяет направление ветра с помощью потенциометра. При прецизионном напряжении возбуждения от регистратора данных, подаваемого на элемент потенциометра, выходной сигнал представляет собой аналоговое напряжение, прямо пропорциональное азимуту направления ветра.

    Информация о проводке

    Серый кабель
    • Красный — возбуждение +
    • Черный — Артикул
    • Белый — Сигнальный
    • Щит — Щит
    Красный кабель
    • Черный — нагреватель
    • Белый — Нагреватель

    Технические характеристики

    Датчик Флюгер
    Описание измерения Направление ветра
    Механический диапазон 360°
    Электрический диапазон 352° (8° открыто)
    Линейность потенциометра В пределах 1%
    Сопротивление потенциометра от 0 до 10 кОм
    Диапазон рабочих температур от -40 до +80°С
    Диапазон рабочей влажности от 0 до 100 % относительной влажности
    Напряжение питания 24 В переменного/постоянного тока
    Пусковой ток питания 8 А (максимум)
    Напряжение питания в устойчивом состоянии 1 А при 20°C, 4 А при максимальном тепловая нагрузка (голова замерзает в чистом льду, а затем включается)
    Диаметр корпуса 7,0 см (2,75 дюйма)
    Рабочий диаметр 21,2 см (8,38 дюйма)
    Радиус от центра до хвоста 10,6 см (4,19 дюйма)
    Длинна кабеля 8 м (26 футов)
    Общая высота сборки 23,9 см (9,41 дюйма)
    Масса 1,58 кг (2 фунта)

    Совместимость

    Примечание: Ниже представлена ​​важная информация о совместимости.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
