Где ставится обратный клапан в системе водоснабжения: Где и как установить обратный клапан для воды?

Где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения: tvin270584 — LiveJournal

При проектировании системы водоснабжения и отопления квалифицированные специалисты обязательно включают в список необходимого оборудования обратный клапан и фильтр грубой очистки. Они напрямую влияют на работу прочей трубопроводной арматуры и устройств, определяют срок их службы, а значит и работоспособность системы в целом. В этой статье мастер сантехник расскажет где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения.

Как работает обратный клапан и где его необходимо устанавливать

Основанная функция любого обратного клапана – препятствовать изменению направления движения среды в системе на противоположное. В системе водоснабжения или отопления он не позволяет воде уходить обратно по трубопроводу после прекращения её подачи.

Простейший муфтовый обратный клапан представляет собой устройство, состоящее из корпуса и находящейся в нем подпружиненной заслонки, полностью перекрывающей проходное отверстие. Когда же с обратной стороны на запорный элемент оказывается определенное давление, удерживающая её пружина сжимается, а заслонка смещается, открывая проход. После снижения давления он вновь перекрывается. Заслонка может быть выполнена в виде смещающегося в сторону диска, состоять из двух отдельных пластин или иметь форму шара, однако общий принцип действия остается неизменным.

Установка обратного клапана в системах водоснабжения и отопления необходима в следующих случаях:

• На выходе насоса или насосной станции и на входе идущего к ней из скважины шланга;


• На вводе в бак водонагревателя;


• На связанных в единую систему трубопроводах горячего и холодного водоснабжения;


• На каждом контуре многоконтурной системы отопления;


• Перед счетчиком воды.

Стоящий на входе в насосную станцию клапан препятствует уходу воды обратно в скважину – в этом случае вновь потребовалось бы заполнять насос водой вручную. Клапан на выходе в свою очередь не позволяет опустеть водопроводу. Обратный клапан на вводе в бойлер удерживает накопившуюся в его баке нагревшуюся воду, не давая поступать в трубопровод с холодной водой. Установка обратного клапана перед счетчиком препятствует корректировке его показаний, поэтому данное требование часто предъявляют снабжающие организации. В системах отопления устройство необходимо для предотвращения изменения направления потока теплоносителя, в том числе в контур с меньшим давлением.

Зачем нужно ставить фильтр грубой очистки и как он устроен

Фильтр грубой очистки – это элемент трубопроводной арматуры, предназначенный для удаления крупных механических примесей из среды, проходящей по трубопроводу. В системе водоснабжения он используется в первую очередь для улавливания элементов самого трубопровода – окалины, ржавчины, а также образовавшихся в трубах окаменелостей и крупных песчинок. В большинстве случаев этого вполне достаточно для того, чтобы обеспечить необходимое качество для бытовых нужд и предотвратить выход из строя оборудования.

В системах водоснабжения фильтры устанавливают обычно перед:

• Запорной и регулирующей арматурой;


• Водомерами и другими КИП;


• Котлами и иным оборудованием для нагрева воды.

В зависимости от типа фильтрующего элемента различают сетчатые, дисковые и картриджные фильтры грубой очистки. Фильтрующий элемент обычно представляет собой сетчатый материал, с ячейками определенной величины – именно они определяют пропускную способность фильтра. Не прошедшие через него частицы отсеиваются и скапливаются в специальном ответвлении – грязевике. По расположению грязевика они бывают прямыми и косыми (угловыми), а по типу крепления – фланцевыми и муфтовыми.

Вне зависимости от конструкции все фильтры грубой очистки обслуживаемые. При этом в большинстве из них необязательно менять фильтрующий элемент – достаточно извлечь его из корпуса, удалить из него скопившиеся там отложения и промыть, а затем установить вновь.

Видео

В сюжете — Как установить универсальный фильтр грубой очистки

В продолжение темы посмотрите также наш обзор Схема подключения водонагревателя к водопроводу

Источник
http://santekhnik-moskva.blogspot.com/2019/07/Gde-stavit-obratnyy-klapan-i-filtr-gruboy-ochistki-v-sisteme-vodosnabzheniya.html

Обратный клапан на насосную станцию — установка обратного клапана до или после насоса

24 Марта 2022

Просмотров:  2856877529

Время чтения:  16 минут

Содержание

Целевое назначение обратного клапана насоса

Основные виды обратных клапанов

Основные правила установки

Обратный клапан идет до или после насоса?

Как узнать, работает ли обратный клапан?

Часто задаваемые вопросы

Ключевые правила выбора обратного клапана для насоса

Коротко о главном

Ключевым правилом корректного функционирования насосных систем является правильный подбор обратного клапана для помпы. При выборе клапана для своего оборудования следует обратить внимание на виды клапанов и сферы их применения.

Вариант обратного клапана

Целевое назначение обратного клапана насоса

Основное назначение клапана – автоматическое открывание для создания и поддержания ровного напора и автоматическое возвращение в положение закрытия, что служит для предотвращения обратного потока при выключенной помпе. Также существует дополнительная функция, которая обычно не упоминается – минимизация потребления энергии. Также важный момент: защита клапаном насосной системы и трубопровода от возможных резких перепадов давления, которые могут быть вызваны внезапным закрытием.

Каждый проектировщик насосной станции, скорее всего, встречался с проблематикой захлопывания клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан для насосной станции. Чтобы избежать подобного неожиданного закрытия, клапан должен обеспечивать очень быстрое закрытие либо медленно закрываться с помощью устройств масляного бачка.

Существует три основные категории этой детали: обратные клапаны с подъемным механизмом, поворотные обратные клапаны и обратные клапаны с помощью дроссельной заслонки.

Соединение труб

Основные виды обратных клапанов

Оптимальным решением для использования с насосами, как правило, выступает клапан, который имеет минимальные потери на трение. Потери на трение представляют собой снижение напора воды, что бывает обусловлено эффектом вязкости в трубопроводе. Монтажники в большинстве случаев рекомендуют использовать элементы, которые обеспечивают минимизацию трения в трубопроводе и, как следствие, не оказывают негативного влияния на напор воды.

Еще одним популярным выбором выступают краны шарового типа и задвижки. Шаровые или дисковые краны представляют собой клапаны, основной составляющей которых является сферический диск с отверстием (как правило, посередине). Они способствуют контролю над силой напора, проходящего через насос.

Они могут обеспечить идеальное перекрытие потока.

Шаровой клапан чугунный

Задвижки – это комплектующие, механизм открытия которых связан с использованием защелки или клина, которые поднимаются или опускаются, пропуская напор воды или перекрывая его. Они не рекомендованы для использования с целью обеспечения регулирования потока.

Задвижка, фланцевый тип

Еще один вид – соленоидные (электромеханические устройства, которые управляются электрическим током с использованием соленоида или спиральной катушки). Данный тип комплектующих может представлять опасность для работоспособности и целостности насосов, изготовленных из пластика. Это связано с высокой скоростью их закрытия. Высока вероятность того, что они могут спровоцировать гидравлический удар. Гидравлический удар представляет собой скачок давления, возникающий при необходимости жидкости резко остановиться или внезапно сменить направление. В результате может произойти поломка задней части насосного аппарата. Рекомендация при использовании электромагнитного клапана: необходимо увеличить промежуток времени, который необходим для его закрытия.

Таким образом будет минимизирована возможность возникновения гидроудара и последующих повреждений оборудования.

Соленоидный вид

Клапаны обеспечивают поддержку и регулировку функционирования помпы. Обязательно необходимо правильно подобрать оборудование, делая акцент на условиях эксплуатации.

Процесс организации системы отопления и/или водоснабжения/водоотведения требует обратного клапана насосной станции, однако нужно понять, какой именно необходимо установить. Каждая его разновидность направлена на достижение определенных целей. Среди типов выделяют подъемный и поворотный.

Конструкция обратного клапана

Подъемный тип

Они, как правило, целесообразны для установки в многоквартирных домах, на промышленных объектах (в частности, электростанциях) и в системах водоснабжения/водоотведения. У них отсутствуют внешние движущиеся части. Данный тип отличается низкой стоимостью и высокой надежностью. При длительном использовании на протяжении нескольких лет клапаны тратят больше энергии, что связано с постоянным нахождением диска в водном потоке, что в свою очередь обуславливает его износ и снижение первоначальных эксплуатационных характеристик.

Популярными являются бесшумные типы. Бесшумный обратный клапан имеет важное отличие – тихое закрытие. Напор сдвигает диск, в результате создается ровное движение жидкости. При остановке насоса пружина сдвигает диск в седло, прежде чем напор станет противоположным. Данный механизм действия и обеспечивает бесшумное закрытие. Этот тип комплектующих обычно применяется в системах с очищенной водой, которая подается под высоким напором. Еще один вариант – обратные клапаны сопла, которые похожи на предыдущий вариант. Широко распространены для применения в системах с высоким давлением. В бытовых условиях использование нецелесообразно. Они нужны для промышленного и коммерческого использования (в частности, в сфере энергетики).

Клапан обратный подъемный фленцевый

Поворотный тип

Их, как правило, целесообразно использовать в системах водоснабжения/водоотведения. Отличаются простотой использования, компактностью и экономичностью. Данные устройства укомплектованы шариком с резиновым покрытием. Данный шарик входит/выходит из седла в зависимости от перемещения потока воды в одну или другую сторону.

Шар проходит относительно продолжительный путь, когда насос отключается. В связи с этим у данных комплектующих прослеживается высокая тенденция к захлопыванию, если напор достаточно высокий. Существует несколько разновидностей данного типа.

• Обратные клапаны поворотного типа – одни из наиболее распространенных комплектующих данной категории при использовании в системах для перекачки как очищенных, так и сточных вод. Они являются автоматическими, для функционирования не предполагается наличие внешнего источника питания, работа зависит от направления потока жидкости.

Клапан обратный шаровой

• Клапаны с двойным диском. Отличается вафельной конструкцией с двумя дисками, которые имеют D-образную форму.
  Диски поворачиваются в сторону при движении потока воды через клапан. Обладает отличными противозадирными показателями, однако он не рекомендуется для использования со сточными водами. Из недостатков: подверженность вибрации и преждевременному износу с потерей первоначальных эксплуатационных характеристик.

Клапан обратный межфланцевый

• Традиционный обратный клапан качели – самый часто встречающийся. Используется как в системах водоснабжения, так и канализации. Отличительные особенности: металлические либо упругие седла имеют угол поворота 60-90 градусов. К недостатку можно отнести: тенденция хлопать, обусловленная большим ходом, трением в набивке и инерцией диска. В отдельных случаях применяются воздушные подушки, позволяющие значительно снизить звуковые эффекты. Хотя некоторые считают, что рычаг и пружина – лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.
• С наклонным диском. По конструкции практически схож с традиционным за одним отличием: возможность потока жидкости курсировать по обе стороны диска. Данное обстоятельство способствует тому, что у системы практически полностью отсутствуют потери напора при работе. Не рекомендуется к использованию со сточными водами, так как штифты могут собирать мусор. Подходит для эксплуатации с чистой водой или очищенными сточными водами.

Основные правила установки

Обратные клапаны предотвращают отток воды в противоположном направлении и способствуют защите оборудования и прочих составляющих системы водоснабжения/водоотведения/отопления: трубопроводов, насосов и компрессоров. Однако для адекватного функционирования нужно обеспечить правильный монтаж комплектующих. Если установка была проведена с ошибками и недочетами, в системе могут появиться утечки, что приведет к нарушению целостности всей системы.

Вариант установки

Поворотные клапаны, двухдисковые, бесшумные подпружиненные – регулируют поток жидкости, но имеют разный механизм этой регулировки. Поворотные работают благодарю диску, поворачивающемуся внутрь/наружу относительно напора жидкости. Двухстворчатые функционируют за счет пружины, закрывающей две «двери» для остановки потока. Подпружиненные с осевым потоком отличаются комплексной конструкцией диска и штока, дополнительно используются пружины сжатия, закрывающие клапан до изменения направления напора на противоположное. Последнее важно, так как данная конструкция при быстром закрытии в то же время снижает возможность возникновения гидравлического удара – критическая неисправность, которая может произойти при внезапном отключении насоса или резком закрытии клапана.

Схема насосной станции

Установка этой детали рекомендуется, если есть вероятность возникновения обратного потока жидкости, которая транспортируется по трубопроводу, что может спровоцировать повреждение системы. Иногда высокое скопление конденсата может вызвать гидроудар. Монтаж обратных клапанов на трубопроводах, собирающих конденсат, предотвращает поломки благодаря автоматическому предотвращению обратного потока.

Важно! Правильно подобранный и установленный обратный клапан защищает всю гидросистему.

Гидравлический удар

Чтобы воспользоваться всеми достоинствами элемента, необходимо следовать правилам монтажа. Даже небольшая ошибка способна значительно снизить эффективность всей системы, а порой вызвать повреждения, ведущие к сложному и дорогостоящему ремонту. Важно обращать внимание на следующее:

• Правильный выбор детали. Если установленный клапан не подходит по размеру к трубопроводу, не совместим с материалом или ориентацией трубы, не соответствует направлению движения жидкости и скорости напора, весь процесс водоснабжения/водоотведения будет неэффективен. Также появится риск преждевременного износа и отказа от работы его составляющих.
• Место установки относительно насоса. Это один из наиболее важных моментов. Не все комплектующие способны функционировать в вертикальной гидросистеме. Также стоит учитывать, чтобы клапан был расположен на расстоянии, которое не меньше 5 диаметров трубы от следующих элементов: колена, тройники, фитинги, иные клапаны. Это может спровоцировать турбулентность.
• Деталь должна быть правильно сориентирована. Для этого нужно проверить направление стрелки потока (она может быть нарисована на самой детали или сопровождающей бирке; также можно узнать в инструкции). Эта стрелка определяет нужное положение детали относительно направления движения жидкости в трубопроводе.

Обратный клапан для канализации

Обратный клапан идет до или после насоса?

На насосах с крыльчаткой обычно устанавливаются внешние обратные клапаны, чтобы предотвратить потерю воды или ненужное давление напора на крыльчатке. На всасывающей стороне насоса должны быть установлены сетчатые фильтры, чтобы предотвратить попадание мусора в насос.

Насос должен быть спроектирован таким образом, чтобы он мог преодолевать энергию, необходимую для полного открытия обратного клапана.

Обратный клапан до насоса

Чаще всего такой клапан используется для удержания воды в насосе при отключении двигателя. По существу, он обычно располагается на входящей всасывающей трубе перед фильтрующим насосом.

Он может быть установлен на горизонтальных или вертикальных участках трубопровода с направлением потока вверх. Монтаж для вертикальной установки имеет решающее значение.

Принцип работы

Как узнать, работает ли обратный клапан?

Для этого следует положить руку на него и приложить ухо к нему, если температура жидкости позволяет сделать это. Любой звук текущей жидкости указывает на утечку. Правильно работающий клапан издает только негромкий щелчок. Это указывает на то, что деталь закрывается и препятствует течению воды в обратном направлении.

Клапаны обеспечивают регулировку потока воды через помпу. Они поддерживают правильное давление в системе, что является превентивной мерой от возможной поломки. Для правильного функционирования системы к насосу любого типа рекомендуется подсоединить два клапана. Один из них монтируется на входе (всасывании), а второй располагается на выходе (зона нагнетания).

Важно соблюдать рекомендованные расстояния до насоса, что позволит обеспечить длительный срок службы системы. Это можно определить, используя в качестве меры ширину каждого клапана. Например, если помпа имеет входное отверстие диаметром 2,5 сантиметров и выходное 1,25 сантиметров, то клапан целесообразно установить на расстоянии не менее 25 сантиметров со стороны всасывания и 12,5 сантиметров в зоне нагнетания.

Вариант установки двух обратных клапанов: до и после насоса

Чтобы контролировать напор в насосной системе, всегда нужно регулировать течение жидкости с помощью клапана, который расположен на стороне выпуска. Если для решения данного вопроса пользователь будет использовать клапан, который расположен на всасывающей стороне, подобные манипуляции могут значительно увеличить вероятность того, что оборудование выйдет из строя. Данное обстоятельство будет связано с тем, что уровень воды, которая поступает в насос, по объему меньше, чем количество вытесняемой жидкости. Таким образом, оборудование начинает частично работать всухую. Максимально опасна такая работа для оборудования, которое имеет магнитный привод.

Клапан на стороне всасывания следует закрывать только при выключенном насосе. При запуске клапан на выходе не должен быть полностью открыт, он должен быть частично закрыт для создания дополнительного противодавления.

Часто задаваемые вопросы

Какой тип клапанов лучше всего подходит для использования в водных системах? Рекомендуются подпружиненные обратные клапаны. Но все зависит от индивидуальных особенностей системы.

К примеру обратный клапан пружинный Comap 1270.

Пружинный вариант

Где следует разместить обратный клапан в системах водоснабжения и колодцев?

Некоторые эксперты рекомендуют несколько обратных клапанов, в то время как другие приводят разумные аргументы в пользу установки только одного клапана в водных системах. Но некоторая путаница, вероятно, возникает из-за того, что не все водопроводчики или установщики колодцев говорят об одних и тех же условиях установки. Если мы говорим об одном и том же устройстве и ситуации, и если скважинный насос сам по себе не имеет внутреннего обратного клапана, обычное место для него находится над землей. Обратный клапан устанавливается на трубопроводе на дне скважины во всех установках для неглубоких скважин, в установках струйных насосов для глубоких скважин и в некоторых установках для погружных насосов для глубоких скважин.

Дополнительные обратные клапаны могут быть установлены на трубопроводе скважины внутри нее в пределах 7,5 м от дна скважины и под водой, то есть ниже верхней границы уровня статического напора воды в скважине. Часто он устанавливается рядом с концом входящего трубопровода скважины прямо перед однолинейным струйным насосом над землей, особенно если струйный насос не имеет собственного рабочего внутреннего обратного клапана (как многие из них).

Схема установки

В каком направлении должен быть установлен обратный клапан? Что указывает стрелка на нем?

Стрелка на корпусе указывает направление потока воды через него. Так, например, если клапан установлен на трубе из колодца между ним и напорным баком для воды или водяным насосом, стрелка будет указывать на напорный бак или насос.

Вариант расположения стрелки

Обратный клапан должен быть горизонтальным или вертикальным?

Подпружиненные будут работать либо в горизонтальном, либо в вертикальном положении. Клапан полагается на давление пружины, чтобы закрыть клапан, а не на силу тяжести. Если используется обратный клапан гравитационного типа или поворотного типа, его также можно установить вертикально или горизонтально. Обратный клапан самотечного или поворотного типа, установленный вертикально, предполагает, что вода течет вверх по трубопроводу, и стрелка на корпусе должна указывать вверх.

Горизонтальный и вертикальный монтаж

Ключевые правила выбора обратного клапана для насоса

Чтобы обратный клапан соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии играют роль в процессе выбора:

• Начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать отчисления на установку. Первоначальная стоимость должна учитывать длину прокладки необходимого трубопровода, а также стоимость установки и опор.
• Расходы на техническое обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы детали.
• Траты на электроэнергию. Стоимость энергии, затраченной некоторыми клапанами, может быть намного выше их первоначальной цены.
• Невзрывные характеристики. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Пример установки

• Совместимость с жидкостями, потому что линейная среда имеет решающее значение для выбора. Чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе.

Коротко о главном

При выборе и установке обратного клапана важно учитывать индивидуальные особенности насосной системы. Рекомендуется обратиться к сертифицированному проектировщику, чтобы достичь оптимальной производительности системы и минимизировать затраты. В большинстве случаев наиболее целесообразно использовать два клапана: до и после насоса. При наличии этой детали в самом насосе можно обойтись одним обратным клапаном. Выбирая вариант установки с одним клапаном, наиболее целесообразно делать акцент на его монтаже на всасывающей трубе до насоса. При этом следует соблюдать рекомендуемое расстояние до насосного оборудования.

Выбрать комплектующие для насоса Вы можете тут

Какое количество клапанов выбрали вы при установке их в систему? Где вы их расположили – до или после насоса?

Автор

Поляков Сергей Специальность: Инженер

Все статьи

Поделиться

Поделиться

Что такое обратный клапан?

Об авторе:

Кристина Тусер — помощник редактора WWD. С Tuser можно связаться по адресу [email protected]

Обратный клапан — это односторонний или невозвратный клапан, который открывается при движении жидкости и давления и закрывается для предотвращения обратного потока давления к вышестоящему оборудованию, включая насосы и компрессоры.

Для чего нужен обратный клапан?

Обратные клапаны пропускают жидкость только в одном направлении. У них есть два порта: один как вход для носителя и один как выход для носителя.

Когда следует использовать обратные клапаны?

Обратные клапаны полезны в ситуациях, когда существует опасение, что насос может быть поврежден из-за обратного давления в распределительной системе, или чтобы обратный поток из источника воды не загрязнял источники очищенной или питьевой воды.

Они особенно полезны в приложениях, в которых обратный поток может вызвать проблемы. Если обратный поток загрязнен, среда перед ним также загрязнена. Таким образом, эти клапаны очень распространены в системах распределения питьевой воды и на очистных сооружениях.

Другим примером использования обратных клапанов являются центробежные насосы, которые не являются самовсасывающими, поэтому клапаны необходимы для удержания воды в трубах.

Где находится обратный клапан?

Обратные клапаны часто устанавливаются на стороне нагнетания насоса для защиты насоса от обратного потока. В зависимости от применения могут потребоваться параметры того, насколько далеко должен быть размещен клапан от другого оборудования. Таким образом, рекомендуется проконсультироваться с производителем клапана, инженером или консультантом, чтобы обеспечить правильное расположение для оптимального использования клапана.

Какие существуют типы обратных клапанов?

Существуют различные типы обратных клапанов для различных операций и областей применения.

Обратный клапан шарового типа

Проходные клапаны имеют конфигурации с направляющей клеткой, верхней направляющей, раздельным корпусом и направляющей сверху и снизу с корпусным типом направляющей и плунжерной направляющей. Эти клапаны обычно используются в трубопроводах завода и используются для регулирования расхода или давления и полного перекрытия потока при необходимости.

Межфланцевый обратный клапан

Межфланцевые обратные клапаны отличаются от поворотных обратных клапанов конструкцией корпуса. В них используется тонкий диск, который позволяет потоку двигаться только в одном направлении, как и все обратные клапаны. Однако, поскольку диск тоньше, эти клапаны идеально подходят для узких мест, где поворотные обратные клапаны и другие стили могут быть слишком большими.

Поворотный обратный клапан

Подобно бесфланцевому обратному клапану, в поворотных обратных клапанах используется диск внутри клапана, который открывает или останавливает поток в системе трубопроводов. Как только жидкость проходит, давление заставляет диск открываться и оставаться открытым, а когда давление уменьшается, диск клапана закрывается, что предотвращает реверсирование потока жидкости. Эти клапаны обычно используются размером от 2 дюймов и больше и могут быть установлены как в горизонтальном, так и в вертикальном положении. Они не подходят для пульсирующего потока.

Осевой обратный клапан без хлопка

Осевой обратный клапан без хлопка — это клапан, который резко закрывается под действием силы тяжести, вызывая скачок давления и ударные волны, которые могут вызвать нагрузку на трубопроводную систему. Безотказный обратный клапан предотвращает обратный поток среды, предотвращает реверсирование насоса и приводного двигателя и выпускает среду из контейнера.

Подъемные обратные клапаны

Подъемные обратные клапаны используют поршень или шар вместо диска, который используется в поворотных обратных клапанах. Эти клапаны более эффективны для предотвращения утечек, чем поворотные обратные клапаны.

Поворотные затворы

В фармацевтической, химической и пищевой промышленности поворотные затворы используются для прерывания потока продукта в процессе. Типы дисковых затворов включают фланцевые, проушинные, межфланцевые и тройные смещения.

Обратные клапаны для погружных насосов

Рекомендуется использовать обратный клапан с погружными насосами, особенно с насосными станциями. Некоторые производители создают клапаны специально для этого применения, в то время как другие могут рекомендовать подпружиненные, штоковые или тарельчатые клапаны с клеткой. Чтобы сделать лучший выбор клапана для этого конкретного применения, лучше всего проконсультироваться с производителем клапана, инженером или инженером-консультантом.

Шаровые краны

Шаровые обратные клапаны используют металлический шар с просверленным в центре отверстием, которое находится между двумя седлами для регулирования потока. Эти клапаны, как правило, используются в процессах обработки углеводородов и особенно полезны в условиях низкого расхода.

Двухдверные обратные клапаны

Двухдверные обратные клапаны включают в себя два диска, через которые могут проходить жидкости или газы. Как и все другие обратные клапаны, эти двери также предотвращают поток в противоположном направлении за счет использования пружин или других запатентованных технологий, в зависимости от производителя. Эти конкретные клапаны популярны на нефтеперерабатывающих заводах и в других перерабатывающих отраслях.

Является ли обратный клапан обратным клапаном?

Превентор обратного потока — это тип обратного клапана, но основное различие между превентором обратного потока и обратным клапаном заключается в их применении.

Устройство предотвращения обратного потока используется в ситуациях повышенной опасности и предназначено для полной защиты питьевой воды. Превенторы противотока обычно устанавливаются там, где городское водоснабжение соединяется с бытовым водопроводом частного дома. Они также широко используются в тех случаях, когда питьевая вода соединяется с непитьевой водой.

С другой стороны, обратный клапан используется в малоопасных ситуациях и предотвращает обратный поток воды. Превентор обратного потока имеет больше отказоустойчивых компонентов, а обратный клапан — нет.

Рекомендуемая установка погружного обратного клапана.

Являясь пионерами в области строительства скважин для воды на протяжении десятилетий, инженеры Flomatic осознают важность правильной установки нескольких погружных обратных клапанов для обеспечения бесперебойной работы систем водоснабжения. В отрасли водоснабжения колодцев есть множество доступных для общественности ресурсов по установке погружных обратных клапанов. Вопрос, который часто вызывает споры: установка одного обратного клапана или нескольких обратных клапанов для погружного насоса. Являясь лидером отрасли в области технологии и производства клапанов в течение 9 лет.0 лет, мы здесь, чтобы пролить свет на важность этой темы.

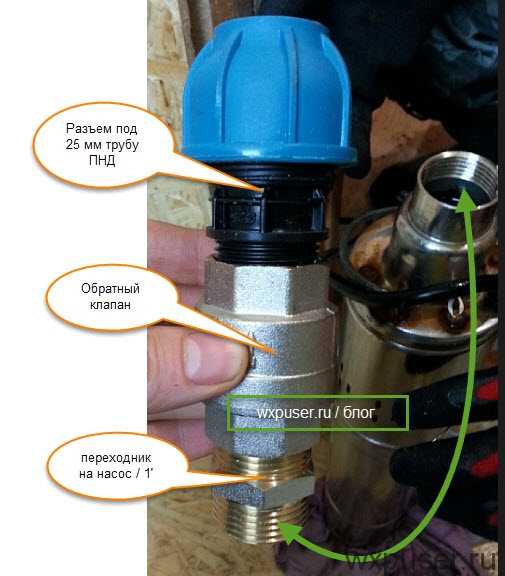

В погружном насосе обратные клапаны необходимы для предотвращения стекания воды вниз по трубе и возврата в скважину, когда насос выключен. Чтобы снизить долгосрочные риски и повреждения насоса, мы понимаем критическую важность установки нескольких обратных клапанов, а не только одного обратного клапана в погружных насосах.

Правильное размещение

Большинство высококачественных погружных насосов имеют обратный клапан, встроенный производителем на нагнетании. Этот обратный клапан будет первым установленным обратным клапаном. Второй обратный клапан должен располагаться над насосом и не более чем на 25 футов выше уровня откачки воды в колодце . Это гарантирует, что в случае отказа обратного клапана на насосе второй обратный клапан в системе будет удерживать вакуум под ним.

Подумайте о соломинке для питья в стакане воды. Когда вы кладете палец на соломинку для питья, вы можете поднять соломинку из стакана, и жидкость, которая была в соломинке, останется внутри. Максимальный диапазон или длина соломы, которая может удерживать воду, составляет примерно 32 фута на уровне моря. Все, что выше 32 футов, физически не может удерживаться вакуумом, поэтому вода будет выпадать из соломинки. То же самое относится и к установке погружного насоса.

Над этим начальным клапаном через каждые 200 футов в отводной трубе должны быть размещены погружные обратные клапаны в соответствии с глубиной скважины . Снаружи скважины во многих штатах требуется дополнительный обратный клапан над землей, который обычно располагается рядом с напорным баком. Например, давайте посмотрим на колодец глубиной 750 футов с уровнем воды 700 футов. В этой ситуации необходимо установить в общей сложности пять или шесть обратных клапанов. Система будет иметь обратный клапан, расположенный на нагнетании насоса, за которым следует еще один на глубине 675 футов. Над установкой этих клапанов должны быть установлены еще три обратных клапана через каждые 200 футов на отводной трубе под землей, на глубине 475 футов, 275 футов и 75 футов. Шестой и последний обратный клапан, при необходимости, располагается на поверхности.

ПРИМЕЧАНИЕ: Идеальное рекомендуемое место установки первого обратного клапана — на один отрезок трубы выше погружного насоса . Клапан в этом положении будет подвержен ламинарному потоку и изолирован от очень турбулентных условий вблизи нагнетания насоса.

Заблуждения

Использование высококачественных обратных клапанов является жизненно важным компонентом для правильного использования систем погружных насосов во всем мире. Распространенным заблуждением является то, что для всей системы необходим всего один погружной обратный клапан.

Высококачественные обратные клапаны, рассчитанные на долгий срок службы, такие как изготовленные Flomatic, рассчитаны на давление до 400 фунтов на квадратный дюйм или 923 фута напора. Однако это не означает, что только один клапан может быть размещен на высоте 923 фута в автономном блоке.

На каждый фут в секунду изменения скорости в стальной трубе создается противодавление 54 PSI. Таким образом, это означает, что в обычной скважинной отводной трубе диаметром 1 дюйм и потоком всего 10 галлонов в минуту может возникнуть противодавление 370 фунтов на квадратный дюйм или более, когда насос выключается и водяной столб меняет направление. В 4-дюймовой трубе поток в 350 галлонов в минуту может создать противодавление в 860 фунтов на квадратный дюйм, что приводит к большему, чем то, на что рассчитаны обратные клапаны стандартных насосов.

Ступенчатое размещение обратных клапанов через равные промежутки вдоль стояка снижает гидравлический удар поэтапно, что продлевает срок службы клапанов, насоса и его трубопроводов . Каждый обратный клапан, установленный на высоте 200 футов или менее, защищает клапан под ним. Установка многочисленных обратных клапанов позволяет системе поглощать и уменьшать удары выше и ниже каждого обратного клапана.

При определении размера насоса важно помнить о правильном проектировании и планировании систем, а также о глубине насоса, диаметре отводной трубы, коленах трубопроводов и количестве обратных клапанов . При выборе подходящих погружных обратных клапанов важно обеспечить правильный размер клапанов и скорость потока в трубе. Размер клапанов важен, и его можно упустить из виду при установке погружных обратных клапанов или выборе размера клапана на основе потерь на трение, а не потока в системе. Чтобы узнать больше о правильной установке и рекомендациях по использованию обратных клапанов для погружных насосов, ознакомьтесь с нашими руководствами по эксплуатации и техническому обслуживанию.

Потенциальные последствия

Если насосная система спроектирована неправильно, с ней связано много потенциальных проблем и опасений – более короткий срок службы системы, а также более высокие затраты и расходы на техническое обслуживание в долгосрочной перспективе. Несколько погружных обратных клапанов также обеспечивают плавное применение. Ниже приведены несколько условий, которые помогают поддерживать и контролировать несколько погружных обратных клапанов.

Обратное вращение: Обратное вращение происходит, когда вода течет через насос в обратном направлении, в результате чего крыльчатки насоса вращаются в обратном направлении от предполагаемого использования. Если насос снова включится во время вращения в обратном направлении, это создаст огромный крутящий момент на насосном узле. Это давление на насос может привести к поломке вала насоса или серьезному повреждению упорного подшипника двигателя.

Напор вверх: Напор вверх возникает, когда насос включается в условиях низкого напора, что приводит к приподнимающему действию на узел вала рабочего колеса. Многократное повышение давления в системе может привести к преждевременному износу и отказу насоса.

Гидравлический удар:  Вода, перекачиваемая и протекающая по системе трубопроводов, имеет определенное количество энергии (вес x скорость). Если перекачка остановлена, вода продолжает двигаться, и ее оставшаяся энергия должна каким-то образом поглощаться. Это поглощение энергии может иногда создавать нежелательный шум и/или повреждения. Это называется гидроударом. Гидравлический удар может разрушить трубопроводные системы, клапаны и связанное с ними оборудование. Гидравлический удар различается по интенсивности в зависимости от скорости, с которой движется вода, когда насос отключается. Для установщика очень важно осознавать потенциал гидравлического удара, и он должен учитывать это при определении размера системы и принятии решения о том, из какого материала должны быть изготовлены клапаны.

Гидравлический удар может возникнуть при определенных гидравлических условиях, если не установлены обратные клапаны надлежащего размера. Для получения более подробной информации о негативном влиянии гидравлического удара на приложение, пожалуйста, ознакомьтесь со следующей технической статьей Flomatic, содержащей наши рекомендации по предотвращению гидравлического удара.

Несколько причин использования нескольких обратных клапанов

Что касается расхода и максимального давления в системе, существует множество различных типов погружных обратных клапанов, которые можно использовать для различных применений. Материал, размер и конструкция существенно влияют на производительность, и их важно учитывать для многолетней бесперебойной работы . Для надлежащего поглощения гидравлического удара воды, связанного с перекачиванием воды из скважины, и работы без обслуживания установка нескольких погружных обратных клапанов очень важна, чтобы обеспечить скважинной системе наибольшие шансы на длительную работу без ремонта.

Почти все известные производители насосов рекомендуют установку нескольких обратных клапанов в системах водозаборных скважин, признавая, таким образом, что размещение обратных клапанов на нескольких ступенях капельного насоса является лучшим способом защиты их продукта и увеличения срока службы.

При работе с подводными установками крайне важно нанимать и работать со знающими, опытными подрядчиками и профессионалами в отрасли.
