Саморегулирующийся греющий кабель – всё что нужно знать!

			Бытовые трубы: монтаж на трубу	Бытовые трубы: монтаж в трубу	Кровля, водостоки	Резервуары	Промышленные трубопроводы до 300 м
Без оплетки	Низкотемпературный	Полеолефин	16-30 Вт/м
C оплеткой	Низкотемпературный	Полеолефин	16-30 Вт/м				16-90 Вт/м
		Фторполимер		16-30 Вт/м
		UV-защита			24-40 Вт/м
	Среднетемпературный					24-60 Вт/м
	Высокотемпературный
	Взрывозащищенный

Нагревательным элементом саморегулирующегося кабеля является матрица из полупроводникового материала, сопротивление которого зависит от температуры окружающей среды и температуры объекта, на котором кабель установлен.

Появление греющего кабеля способного к саморегуляции линейной мощности и температуры нагрева без дополнительно контрольного оборудования позволило значительно расширить сферу применения кабельного обогрева в промышленной и бытовой сферах.

Производим греющий кабель

Саморегулирующийся кабель SAMREG 16-2

95 р. / м

Саморегулирующийся кабель SAMREG 16-2CR

270 р. / м

Саморегулирующийся кабель SRL 16-2

83 р. / м

Саморегулирующийся кабель SRL 16-2CR

200 р. / м

Саморегулирующийся кабель ALPHATRACE ATMI-CP17

705 р. / м

Саморегулирующийся кабель ALPHATRACE ATMI-CF17

1 020 р. / м

Перейти в каталог

Основные преимущества самрега

Не боится перегрева на любом отдельном участке, запирания, даже при пересечении кабеля;
эффект саморегуляции обеспечивает безопасный температурный режим объекта, что делает систему более надежной и долговечной;
экономия электроэнергии за счет изменения линейной мощности на каждом отдельном участке обогрева;
удобство монтажа, кабель можно нарезать на секции любой длины прямо на месте установки;
возможность эксплуатации без терморегуляторов и систем автоматики.

Строение греющего кабеля

Эффект саморегуляции

Вид готовой секции

Применение самрега

Защиты от замерзания бытовых и промышленных трубопроводов, стартового разогрева и поддержания технологической температуры производственных процессов, в том числе водо-, нефте- и газо-проводов, канализационных, технологических и иных наземных и подземных труб;
обогрева резервуаров, емкостей различного назначения, сепараторов, ресиверов, бункеров и технологических линий;
защиты от замерзания системы внешних и внутренних водостоков кровли, а также в системах снеготаяния кровли малоэтажных и многоэтажных зданий, объектов коммерческой недвижимости, производственных и складских помещений.

В зависимости от максимальной рабочей температуры, самрег может быть

Низкотемпературный (температурный класс Т6) – максимальная температура воздействия 85°С, рабочая температура 65°С;
Среднетемпературный (температурный класс Т5) – максимальная температура воздействия 135°С, рабочая температура 110°С;
Среднетемпературный (температурный класс Т4) – максимальная температура воздействия 190-200°С, рабочая температура 120°С;
Высокотемпературный (температурный класс Т3) – максимальная температура воздействия 232-250°С, рабочая температура 190°С;

В бытовых системах кабельного обогрева, а также в системах обогрева кровли используется низкотемпературный греющий кабель. Среднетемпературный греющий кабель применяется в обогреве трубопроводов и резервуаров для поддержания технологических процессов. Высокотемпературный греющий кабель применяется в нефте-газовой промышленности, обычно для трубопроводов и резервуаров подверженных пропарке высокой температурой.

По степени взрывозащиты самрег делится

Взрывозащищенный саморегулирующийся кабель имеет сертификат взрывозащиты международного таможенного союза и знак знак Ex (Explosion-proof), который содержит информацию о степени и виде взрывозащиты кабеля. Взрывозащищенный кабель применяется на объектах с повышенной пожаро- и взрывоопасностью. Подробнее
Без взрывозащиты, применяется в системах обогрева промышленного и бытового обогрева, не требующих повышенных мер взрывозащиты или пожаробезопасности.

По конструктивному исполнению кабель может быть

Экранированный — под внешней оболочкой кабеля расположена оплетка из луженых медных проволок, выполняющая функцию защиты от механических повреждений, а также функцию заземления кабеля. Кабель данного типа используется для систем обогрева, размещенных на открытом воздухе (кровле, водостоках), либо на объектах требующих дополнительной безопасности к эксплуатации электрооборудования (например, резервуаров, трубопроводов, производственных линий).
Неэкранированный – без защитной оплетки. Данный типа кабеля используется для бытового обогрева трубопровода и монтируется только под теплоизоляционный материал.

Тип внешней оболочки греющего кабеля зависит от сферы его применения

Полеолефиновая оболочка применяется в саморегулирующемся греющем кабеле бытового назначения для укладки под теплоизоляцию.
Фторполимерная оболочка применяется в кабеле, допустимом к использованию в химически агрессивных средах, а также внутри трубопроводов и резервуаров с питьевой водой.
Оболочка с защитой от UV-излучения содержит в составе UV-абсорберы, обычно это частицы мелкодисперсной сажи (не менее 2%), предохраняющие полеолефин от разложения под действием солнечной радиации. Подробнее

Кабель с полеолефиновой оболочкой

Кабель с фторполимерной оболочкой

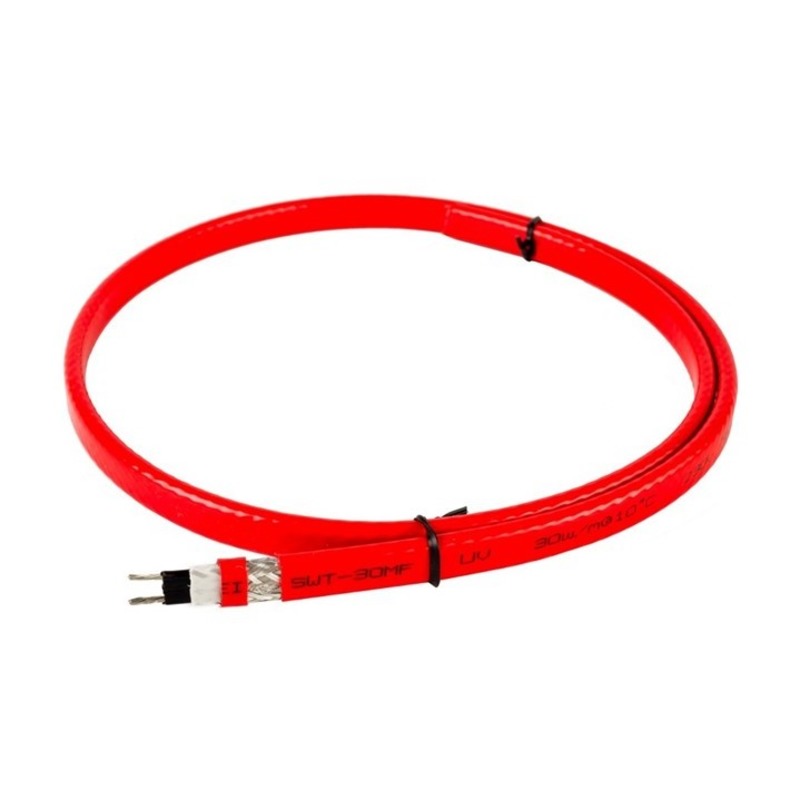

Кабель с UV-защитой

Мощность греющего кабеля может быть различной, в зависимости от сферы применения и конструкции

Саморегулирующийся греющий кабель для кровли применяют обычно от 24-40 Вт/м.
Для обогрева бытового трубопровода – 16-40 Вт/м.
Обогрев промышленного трубопровода и резервуаров – 15-90 Вт/м.

Форма поставки саморегулирующегося кабеля

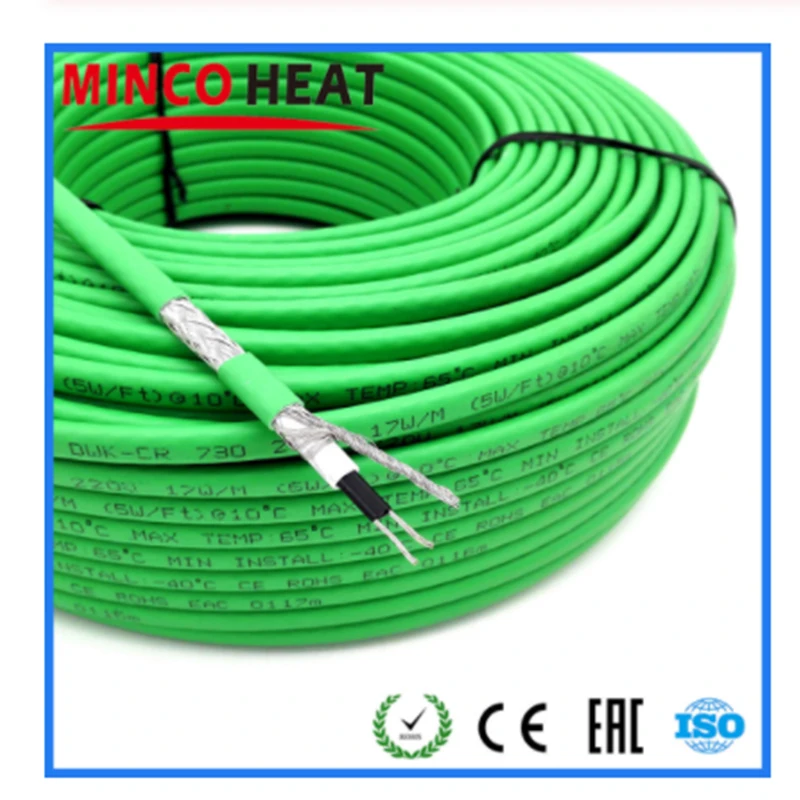

Греющий кабель в бухтах 180-300 м

На отрез – кабель поставляется отрезками необходимой длины, либо в бухтах 180-300м.

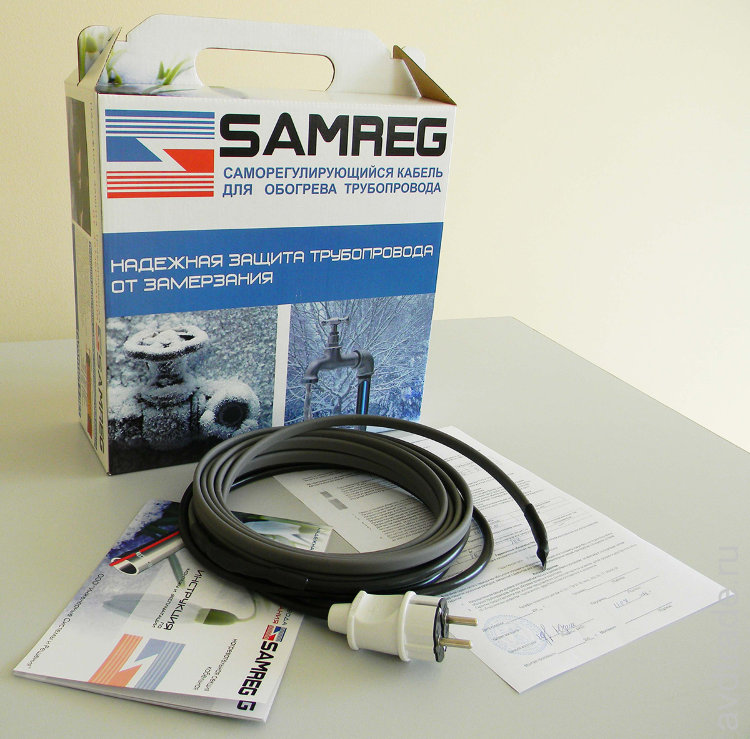

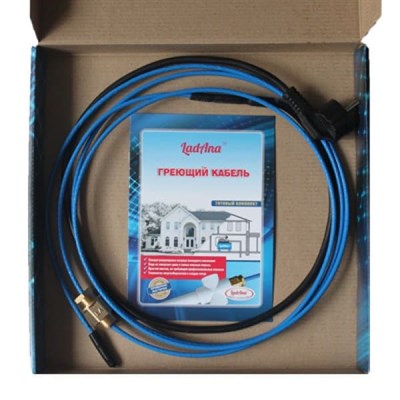

Готовый комплект

Готовые комплекты – уже смуфтированные секции греющего кабеля, имеющие концевую заделку и силовой провод для подключения к системе питания. Смуфтированные секции готовы к работе, требуется только установить их согласно инструкции.

Срок службы греющего кабеля

Узнать подробнее

Срок службы греющего кабеля зависит от качества материала полупроводниковой матрицы, скорости её деградации, так называемого «старения матрицы». Фактически кабель работает 10-15 лет, но постепенно мощность кабеля снижается в результате потери матрицей своих проводящих свойств.

Чтобы компенсировать этот процесс, при производстве кабеля закладывается 30-40% запаса мощности. Скорость износа матрицы зависит от нескольких факторов, определяющим является количество включений системы, «холодных пусков». Идеальный режим работы системы обогрева – поддержание температуры, а именно – включение в начале сезона и постоянная работа в штатном режиме автономного управления. Подробнее

Управление системой на основе саморегулирующегося кабеля

В системах бытового электрообогрева обогрева трубопровода (водопровода, канализации) дополнительные приборы контроля не требуются, в случае подключение одной линии обогрева длиной до 20м. Системы, состоящие из нескольких линий требуют дополнительных мер безопасности в виде автоматов дифференциальной защиты. Для управления обогревом промышленных трубопроводов и резервуаров применяются шкафы управления. Подробнее

В системах обогрева кровли применяют шкафы управления различных типов от простых бытовых, объединяющих в себе контроллеры и терморегулятор, до сложных систем с многоуровневой защитой, устройствами плавного пуска и так далее. Подробнее

Особенности монтажа греющего кабеля

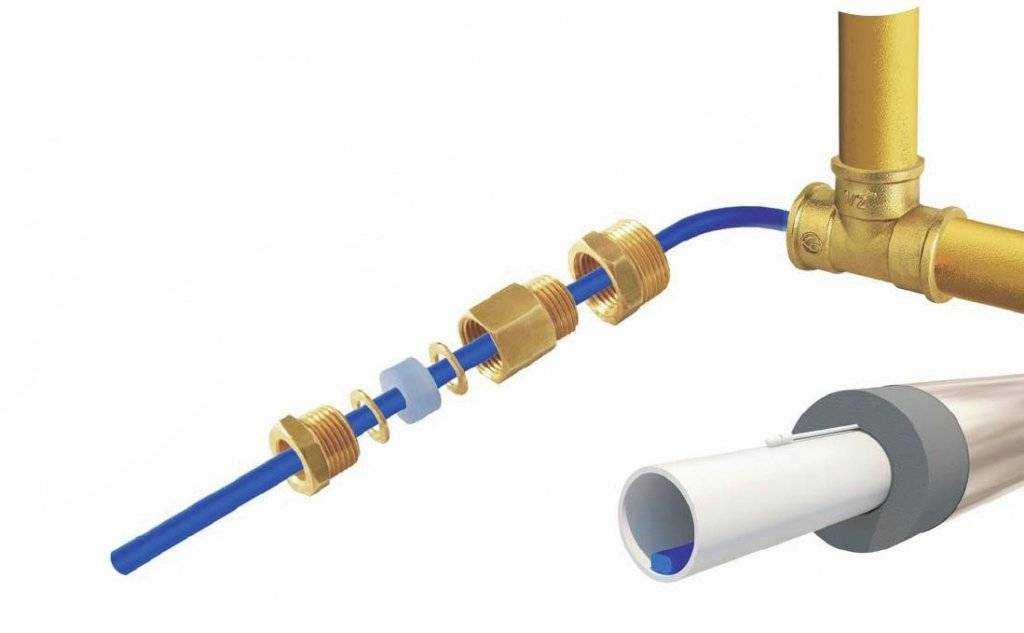

Монтаж саморегулирующегося греющего кабеля в системах бытового трубопровода можно осуществлять самостоятельно, используя инструкцию по установке нагревательных секций.

В случае работы с греющим кабелем на отрез, секции изготавливаются посредством муфтирования (заделки концевой и соединительной части). Для подключения отрезка кабеля к сети используют силовой провод необходимой длины.

Готовые комплекты кабеля снабжены концевой и соединительной муфтой, имеют питающий провод (2-2,5м) и евровилку для включения в сеть.

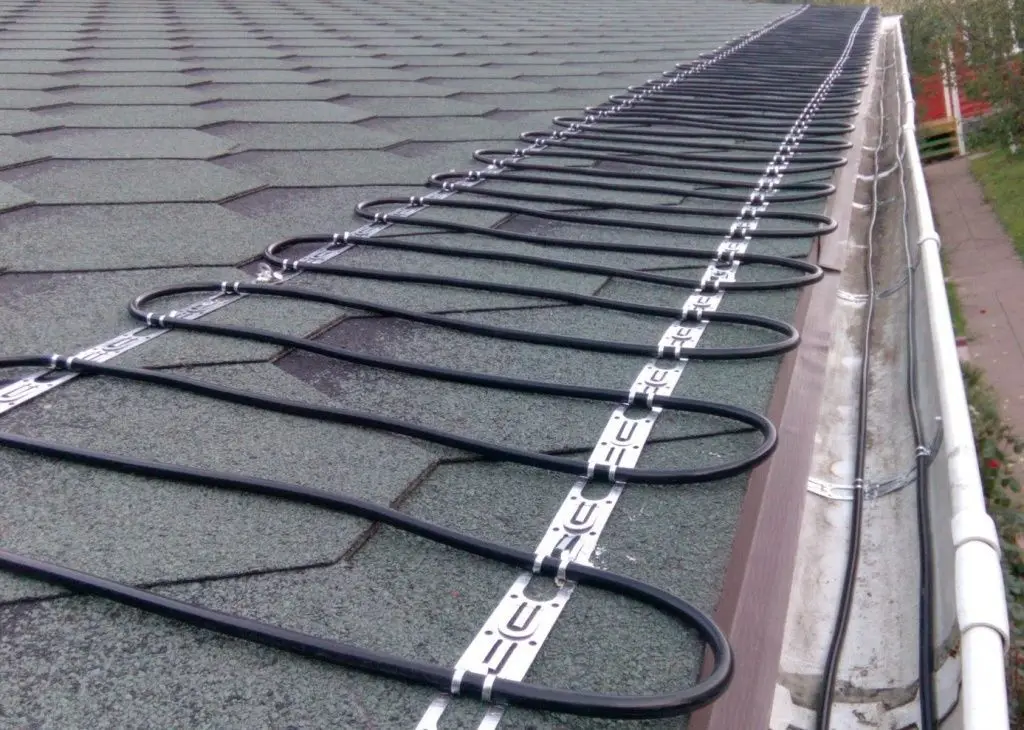

Монтаж греющего кабеля на кровле и водостоков требует специальных знаний и опыта работы с электротехнической продукцией. Особенности устройства обогрева кровли, а также правила подбора комплектующих и монтажа мы приводим в отдельном разделе. Подробнее

Расчет длины кабеля для системы обогрева

Способы расчета количества самрега для различных систем обогрева определяется типом объекта (кровля, трубопровод, водосток, резервуар), требований к системе, исходных данных (минимальной температуры), и так далее.

Количество кабеля для обогрева края кровли рассчитывается исходя из требования 250-300 Вт/м2, в зависимости от сложности участка и материала из которого изготовлена кровля. При этом линейная мощность кабеля может варьироваться от 24 до 40 Вт/м. Общая мощность регулируется шагом укладки кабеля.

Водосточные трубы, лотки и ливневки обогреваются кабелем 30Вт/м (для пластиковых труб), в 40 Вт/м для металлических. В 1 нитку обогреваются водостоки менее 150мм, более 150мм – в 2 нитки. Ливневки и водосборные лотки менее 150мм – в 2 нитки, более широкие – в 3 нитки. Подробнее о расчете системы обогрева кровли

Мощность кабеля для системы обогрева труб рассчитывается исходя из диаметра трубы, толщины теплоизоляционного материала, и минимальной температуры окружающей среды. Существует таблица для расчета мощности кабеля для обогрева трубопровода, приведенная в соответствующем разделе.

Длина греющего кабеля для бытовых труб зависит от мощности выбранного кабеля, чтобы обеспечить соответствующую параметрам мощность системы. Если, например по таблице рассчитаная мощность кабеля 36 Вт/м, то в системе можно применить 2 нитки греющего кабеля линейной мощностью 16 Вт/м. На отдельных участка трубопровода, нуждающихся в дополнительном обогреве (чаще всего это запорная арматура), кабель укладывается по правилам, указанным в соответствующем разделе. Подробнее

Для резервуаров применяется экранированный кабель 15-90 Вт/м, укладывается змейкой на поверхность резервуара, образуя витки. Обогревается часть поверхности резервуара в зависимости от теплопотерь. Подробнее

Максимальная длина секции греющего кабеля

Узнать подробнее

Для проектирования кабельного электрообогрева необходимо знать количество отрезков (линий), объединенных системой управления. Максимальная длина секции определяется линейной мощностью кабеля, превышение этой длины приводит к преждевременному выходу системы из строя, нарушению работы автоматики и в конечном итоге может стать причиной аварийной ситуации. Таблица стартовых токов для кабеля различной мощности в следующей статье.

Стартовый ток саморегулирующегося кабеля

Узнать подробнее

Пусковой ток – максимальный ток, возникающий при включении кабеля в систему. Он зависит от линейной мощности кабеля и температуры окружающей среды в момент включения системы, так называемого «холодного старта». Особенностью саморегулирующихся нагревательных лент являются значительные СТ, иногда в 4-5 раз превышающие номинальное значение. От величины стартового тока зависит номинал автоматики, а также энергопотребление системы. Чем длиннее секция греющего кабеля, тем выше стартовый ток в момент включения. Подробнее

Качество саморегулирующегося кабеля

Узнать подробнее

Требования по безопасности и качеству кабельно-проводниковой продукции распространяются и на нагревательный кабель. Российские стандарты обязуют производителей сертифицировать электротехнические изделия, поставляемые на территории РФ. Сертификат Таможенного Союза подтверждает соответствие изделия требованиям пожаро- и электробезопасности, а также соблюдения технологий производства. Под качеством кабеля в данном случае подразумевается лишь его безопасность при эксплуатации.

Соответствие заявленным характеристикам, таким как мощность, срок службы, удобство монтажа, экономичность – сертификаты не подтверждают. Чтобы оценить качество кабеля, необходимо ознакомиться с его характеристиками или даже в некоторых случаях запросить у производителя или дилера протоколы испытаний. Подробнее

Проверил: Евгений Щипунов

Главный инженер ООО «СКО Альфа-проджект»

Бесплатный расчет проекта

Спасибо, наш менеджер свяжется с вами в ближайшее время

Заполните обязательные поля

Отправляя форму, вы даете свое согласие на обработку персональных данных.

Расчеты будут отправлены на Ваш e-mail, внимательно проверьте данные при отправке.

Электрические нагревательные кабели — Grainger Industrial Supply

Электрические нагревательные кабели

78 изделий

Электрические нагревательные кабели обеспечивают обогрев труб, крыш и водосточных систем, а также укладки под полом. Саморегулирующиеся нагревательные кабели автоматически регулируют тепловую мощность в зависимости от температуры окружающей среды. Они оборачиваются вокруг труб или прикрепляются к краю крыши, чтобы предотвратить повреждение от замерзания или образования льда. Нерегулируемые нагревательные кабели, также известные как кабели постоянной мощности, обеспечивают одинаковое количество тепла независимо от температуры и могут использоваться с термостатами. Они обычно устанавливаются под полом, чтобы обеспечить дополнительное тепло в помещении.

Электрические кабели с разрезанием до длины
Электрические нагревающие кабельные кабельные кабельные кабели
Предварительно подготовленные электрические нагревательные кабели
Аксессуары для электрических нагрева Электрические нагревательные кабели с разной длиной
Саморегулирующиеся
Электрические нагревательные кабели с разной длиной, саморегулирующиеся, отсортированы по Для использования внутри/вне помещений, по возрастанию
Загрузка . ..
. Наборы саморегулируются, отсортированы для использования в помещении/на открытом воздухе, восходящая
Загрузка …
9004
.0003
Нерегулирование
Предварительно сборка электрических нагревательных кабелей, нерегулированных, отсортированных по использованию в помещении/на открытом воздухе. -Регулирующие
Предварительно собранные электрические нагревательные кабели Саморегулирующиеся, отсортированные по Для использования внутри/вне помещений, по возрастанию
Loading. ..
Accessories for Electric Heating Cables
Accessories for Electric Heating Cables, sorted by Product Type, ascending
Loading..
Примечание: Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.
Нагревательная лента и нагревательный кабель для труб и др. • eltherm
Являясь мировым поставщиком решений для электрообогрева, eltherm предлагает широкий ассортимент нагревательных лент , нагревательных кабелей и электронагревателей для различных промышленных применений. В большинстве случаев они предназначены для предотвращения замерзания или поддержания температуры. Благодаря различным конструкциям наружных оболочек, мы можем работать при температурах от до 900 °C*
с нашими нагревателями.
Какая изоляция подходит для какого диапазона температур?
- FEP ( F luorinated E thylene P ropylene) up to 200 °C
- PFA / PTFE ( P er f luoroalkoxy A lkane / P oly t etra f luoro e тилен) до 260 °C
- E-стекло (E-Gстекловолокно) до 450 °C
- Кварцевое стекло (кварцевое стекловолокно) до 900 °C*
- 2
- 2
- 2
- *Для высокотемпературных применений наши инженеры-технологи проконсультируют вас без каких-либо обязательств.
  To our products
  Series Resistance Heating Cables, fluoropolymer-insulated
  - Highly flexible
  - Small bending radius
  - High operation temperatures
  - High chemical resistance
  - Moisture proof
  Constant wattage heating cables with проволока сопротивления
  - Потребляемая мощность с одного конца
  - Может быть отрезана от рулона
  - Постоянная выходная мощность на метр
  - Высокая химическая стойкость (ELP-PFA и ELP-FEP)
  - Устойчивость к УФ-излучению (ELP-PFA и ELP-FEP)
  Продукция в области нагревательных кабелей и нагревательных лент
  Для высокотемпературных применений наши инженеры по применению проконсультируют вас без каких-либо обязательств. Свяжитесь с нами сейчас.
  ELP/Si
  Монтаж этого греющего кабеля очень экономичен при любом виде обогрева благодаря…
  Больше информации
  ELP/Si-F
  Эти нагревательные кабели особенно подходят для поддержания температуры до +150 °C. Его большая гибкость вниз…
  Больше информации
  ELP/PFA
  Параллельные электронагреватели с резистивной проволокой обеспечивают невероятную гибкость, поскольку их можно обрезать по длине и…
  Больше информации
  ELP/FEP
  Эти параллельные нагревательные кабели обеспечивают огромную гибкость в использовании, так как их можно легко обрезать до нужной длины…
  Больше информации
  ELKM-A
  Использование на аппаратах, сосудах, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать небольшие…
  Больше информации
  ELKM-AS
  Использование на аппаратах, сосудах, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать небольшие…

  Больше информации
  ELKM-AE
  Использование на аппаратах, сосудах, трубах, клапанах и т. д., в которых малые радиусы изгиба также позволяют компактно отслеживать небольшие…
  Больше информации
  ELKM-AG-L
  Этот универсальный нагревательный кабель с заводской заделкой используется для защиты от замерзания и поддержания температуры даже при…
  Больше информации
  ELKM-AG-N
  Этот универсальный нагревательный кабель используется для защиты от замерзания и поддержания температуры даже в условиях сильно коррозионных…
  Больше информации
  EL-Rail
  eltherm EL-Rail представляет собой плоский кабель, объединяющий шесть нагревательных проводников с фторполимерной изоляцией в силиконовой…

  Больше информации
  EL-Point
  Электронагреватель-переключатель El-Point: Электронагреватель с параллельным сопротивлением постоянной мощности (Вт/м), фторопластовой изоляцией и…
  Больше информации
  EL-Track
  EL-Track: Электронагреватель параллельного сопротивления с постоянной выходной мощностью (Вт/м), фторопластовой изоляцией и…
  Больше информации
  - 1
  - 2
  - следующий
  Как работает тепловая лента?
  Тепло генерируется за счет пропускания электрического тока через специально адаптированный проводящий материал с высоким электрическим сопротивлением, который затем нагревается.

  Согласно закону Ома, тепловая мощность зависит от уровня сопротивления (в зависимости от удельного сопротивления материала, его поперечного сечения и длины), а также от протекающего электрического тока и, следовательно, от приложенного напряжения. Поток электрического тока не должен быть настолько большим, чтобы достигалась температура плавления материала проводника или предельная температура изолирующего носителя. Для регулирования выходной мощности несколько сопротивлений могут быть соединены параллельно или последовательно.
  Параллельный нагревательный кабель
  Параллельные нагревательные кабели постоянной мощности с резистивной проволокой (например, ELP/Si) состоят из 2 питающих жил, встроенных в первую изоляцию. Обмотан нагревательным проводником, который окружен второй изоляцией. Соответствующая защитная оплетка и внешняя оболочка обеспечивают максимальную безопасность. Например: типичными областями применения являются пищевая промышленность для нагрева различных труб, резервуаров или клапанов для предотвращения замерзания или поддержания температуры.
  Требуемая номинальная выходная мощность рассчитывается на основе различных характеристик, таких как напряжение питания, минимальная и максимальная температура окружающей среды и температура поддержания. Не стесняйтесь связаться с нами!
  Серийный нагревательный кабель
  Греющие кабели сопротивления серии могут быть обрезаны по длине (например, ELKM-AG-L). В основе конструкции этого типа теплового кабеля лежит многожильный или спирально закрученный теплопровод, покрытый изоляцией. Поверх этой изоляции идет защитная оплётка (например, ЭЛКМ-АЕ). Для обеспечения более высокой механической защиты доступны варианты с дополнительной внешней оболочкой (например, ELKM AG-L).

  Нагревательные ленты
  Нагревательные ленты в основном используются для приложений, требующих высокой гибкости и выходной мощности. Конструкция аналогична кабелю последовательного сопротивления, с той разницей, что они помещены в двойную дополнительную изоляцию и, следовательно, могут обеспечить большую выходную мощность. Благодаря своей конструкции нагревательные ленты более прочны и оптимально защищены, и в то же время они особенно гибкие. Они часто используются для электрообогрева резервуаров и емкостей.
  Как правило, каждый нагревательный кабель и нагревательная лента эксплуатируются с использованием соответствующей технологии измерения и контроля. В качестве альтернативы без контроля температуры мы также можем предложить различные саморегулирующиеся нагревательные кабели. Мы будем рады проконсультировать вас, чтобы найти лучшее решение для вашего приложения!

  Что (помимо прочего) необходимо учитывать при сборке и монтаже нагревательных кабелей и нагревательных лент?
  - Удалите все острые неровности (заусенцы и т.д.) с нагреваемой поверхности, очистите и обезжирьте поверхность.
  - Монтаж контура отопления должен выполняться с использованием оригинальных принадлежностей eltherm. Электронагреватели следует прикрепить к поверхности с помощью самоклеящейся алюминиевой ленты (примерно одна заплата через каждые 300 мм).
  - Прикрепите нагреватель к насосам, клапанам и другим компонентам таким образом, чтобы эти компоненты были доступны для обслуживания или замены без значительного механического воздействия на нагреватель.
  - Указанный макс. рабочая температура нагреваемых компонентов, а также максимальная температура электронагревателя не должны превышаться.
  Одобрения
  Фитинг для монтажа на трубу
  Регулятор температуры
  Внешняя коробка
  Изоляционная втулка
  Предупреждающий знак
  Соединитель для сращивания
  Комплекты Ex-Con
  Самоклеящаяся лента и фольга
  Регулятор температуры
  Ex-Box
  1. Фитинг для монтажа на трубу
  2. Регулятор температуры:
    Бывшая коробка
  3. Изоляционная втулка
  4. Предупреждающий знак
  5. Соединитель для сращивания:
    Комплекты Ex-Con
  6. Датчики температуры:
    ЭЛТФ-PTEx
  7. Самоклеящаяся лента и фольга
  8. Регулятор температуры:
    Бывшая коробка
  Приезжаете из США или Канады?
  Ознакомьтесь с нашим портфолио для Северной Америки.
  Разработка вашего преимущества
  Ваши процессы в руках экспертов
  Мы разрабатываем комплексные решения для процессов производства, хранения, обработки и транспортировки. Наши инженеры стремятся точно понять ваши технические требования. Они гордятся тем, что разрабатывают наилучшее решение для обогрева.
  Найдите свой контакт сейчас!
  элтерм дизайнер 2.01
  eltherm Designer предоставляет инструменты для расчета, выбора и планирования систем и решений EHT для судов и резервуаров. Выбор подходящего электронагревателя eltherm, выбор сопутствующих принадлежностей и расчет ключевых элементов конструкции EHT никогда не были такими простыми. Это программное обеспечение предоставляется бесплатно.
  Это программное обеспечение предоставляется бесплатно.
  Загрузить сейчас
  Укорачивание нагревательных кабелей постоянного сопротивления не допускается. Однако в случае саморегулирующихся нагревательных кабелей ситуация иная. Из-за их характеристик укорачивание этих кабелей не является проблемой.
  Нагревательная лента (трубный обогрев) представляет собой плоское электрическое сопротивление с изоляцией, которое нагревается под действием электрического напряжения. Внутри нагревательная лента состоит из электропроводящего материала, окруженного изоляционными материалами.
  Саморегулирующиеся нагревательные кабели состоят из двух параллельных питающих проводов, встроенных в сшитый резистивный нагревательный элемент, легированный углеродными частицами. По мере повышения температуры расстояния между этими углеродными частицами увеличиваются из-за молекулярного расширения. При увеличении сопротивления производительность снижается, и наоборот. Благодаря этому процессу регулируется нагрев и предотвращается перегрев электрообогрева. Параллельные нагревательные кабели с резистивной проволокой состоят из двух питающих жил, заделанных в первую изоляцию.
