преимущества, применение и принцип работы — статья от экспертов Apeyron Elelctrics
Светодиодная лента — это искусственный источник света, который представляет собой узкую гибкую ленту со светодиодами, расположенными на равном удалении друг от друга. Зачем нужна светодиодная лента и каковы её преимущества? Почему она так быстро набирает популярность? Где и как ее можно использовать? Разбираемся ниже!
Плюсы и минусы светодиодной ленты
Перечислим преимущества
Из недостатков можно выделить следующие:
- Сравнительно высокая стоимость
- Трудный монтаж (для неопытных пользователей)
- Для некоторых изделий — необходимость в подборе блока питания и поиска места для его размещения.
Где используется лента
Яркую ленту можно использовать в качестве основного источника света, заменив ею обычные люстры и лампы.
Часто светодиодные ленты используют в качестве дополнительной подсветки — например, на кухне, где они крепятся под навесными шкафами и освещают рабочую зону.
Кроме того, лента может нести чисто декоративную функцию, добавляя разнообразия в интерьер и расставляя акценты.
Светодиодной лентой украшают не только дома, но и ландшафты, и автомобили, оформляют ею баннеры и рекламные вывески — возможности световых решений, которые можно реализовать при помощи светодиодной ленты, ограничиваются только фантазией дизайнера.
Конструкция светодиодной ленты
Светодиодная лента представляет собой гибкую плату с системой медных токопроводящих дорожек, которые через резисторы соединяют светодиоды — полупроводниковые источники света.
Для обозначения типа светодиода используется буквенное сокращение SMD (surface mounted device), что в переводе с английского означает “прибор, монтируемый на поверхность”. Далее идут цифры, которые описывают размеры чипа светодиода.
Например, обозначение SMD 3528 означает диод размером 3,5 х 2,8 мм, а SMD 5050, соответственно, размером 5 х 5 мм.
Светодиодные ленты отличаются многообразием — по типу напряжения, по ширине, количеству светодиодов. Наиболее распространены ленты с напряжением 12В, 24В и 220В.
Самыми распространенными считаются модели с 30, 60 и 120 светодиодами на метр ленты. Также встречается и более плотное расположение — 168 и 240 диодов на метр.
В зависимости от способа размещения светодиодов ленты делятся на однорядные, двухрядные и т.п. — по количеству рядов. Наиболее распространены как раз однорядные и двухрядные ленты — благодаря своей универсальности.
Светодиод – это полупроводниковый источник света, который начинает светиться при подаче электрического тока. Но светодиодам для работы требуется постоянное напряжение, тогда как в бытовой электросети используется переменный ток. Для преобразования переменного напряжения в постоянное используется блок питания. О том, как он работает, и как его выбрать, мы рассказали в этой статье.
Светодиодная лента состоит из специальной токопроводящей подложки, на которой смонтированы светодиоды.
Причем они последовательно соединены между собой — например, может быть по три штуки для лент 12В и по шесть штук для 24В. В этот «кластер» светодиодов добавляются и резисторы, ограничивающие токовую нагрузку. Они нужны для того, чтобы защитить светодиод от чрезмерных нагрузок, которые приводят к его быстрой деградации (выходу из строя).
Затем группы светодиодов и резисторов соединяются между собой параллельно и образуют отрезки необходимой длины. Шаблонным, стандартным размером принято считать 1 метр, именно поэтому в характеристиках светодиодной ленты указывается количество светодиодов на метр.
Особое внимание следует обратить на места разрезания ленты — обозначенные на всем ее протяжении в виде «ножниц».
Если ленту разрезать в другом месте, то произойдет нарушение электрической цепи, и отрезок ленты, на котором нарушена целостность цепи, выходит из строя.
В следующей статье обсудим и расскажем о напряжении ленты, ее мощности, цветах и яркости, и о такой важной характеристике, как IP — научимся подбирать для себя ленту с нужным IP.
Светодиодная лента — особенности, комплектация, применение в интерьере
Применение светодиодных лент в интерьере за последние 5–8 лет стало не просто популярным, а массовым. Это простое и оригинальное решение способно создать оригинальный образ помещения или элементов интерьера. Давайте разберемся в светодиодных лентах подробнее.
Светодиодная лента. Общие понятия
Что такое светодиодная лента — это светодиодный модуль на гибкой печатной плате, свернутый в катушку, который применяется в качестве контурного освещения. Лента представляет собой удобное решение для креативных идей, оригинальных световых решений и часто используется дизайнерами и покупателями.
Производителей лент на светотехническом рынке достаточно — это Osram, Philips, Foton, Gauss, Luna и другие. Светодиодная лента продается в виде 5 м или 10 м катушки, но это не значит, что использовать все метры катушки нужно полностью. Большинство линеек режутся с кратностью 10 светодиодов (на ленте нанесен соответствующий знак «ножницы»).
Технические характеристики светодиодных лент
Светодиодная лента обладает характеристиками, которые учитываются при выборе:
— Цветовая температура белого света (цвет света) делятся на тепло-белый «WW», нейтрально-белый «NW» , холодно-белый «CW». Разброс оттенков белого примерно в пределах от 2700 К до 6500 К (К= кельвин). Читайте внимательно данные на упаковке, так как у разных производителей цветовая температура разная. Помимо белого цвета представлены светодиодные ленты с красным, синим, зеленым, желтым или оранжевым светом. Универсальным решением для любителей цветных эффектов станут RGB-ленты, которые при смешивании красного, зеленого и синего цвета позволяют получить разнообразные оттенки.
Рекомендация: не пытайтесь применять RGB-ленту как источник качественного белого света. Вы его не получите. Оттенок будет с примесями какого-либо цвета. Если хотите нормальный белый свет, выбирайте белые светодиоды.
— Напряжение, от которого работаю светодиодные ленты 12 В или 24 В.
Если говорить о светоотдаче, то как пример, лента LS 2835 60 led/m CW luna (60903) длиной 5 м имеет 20 светодиодов на метр, светоотдача одного светодиода около 12 люмен, значит получается 800 люмен на метр (4000 люмен на катушку).
— Потребляемые мощности небольшие 60–90 Вт на 5 м катушку. Так как лента применяется для декоративных целей, обозначения контуров, создания визуальных эффектов, а не для функционального освещения, то угол света светодиодов широкий (120°).
Основные светотехнические понятия мы описывали в статьях на данную тему.
Комплектация светодиодных лент

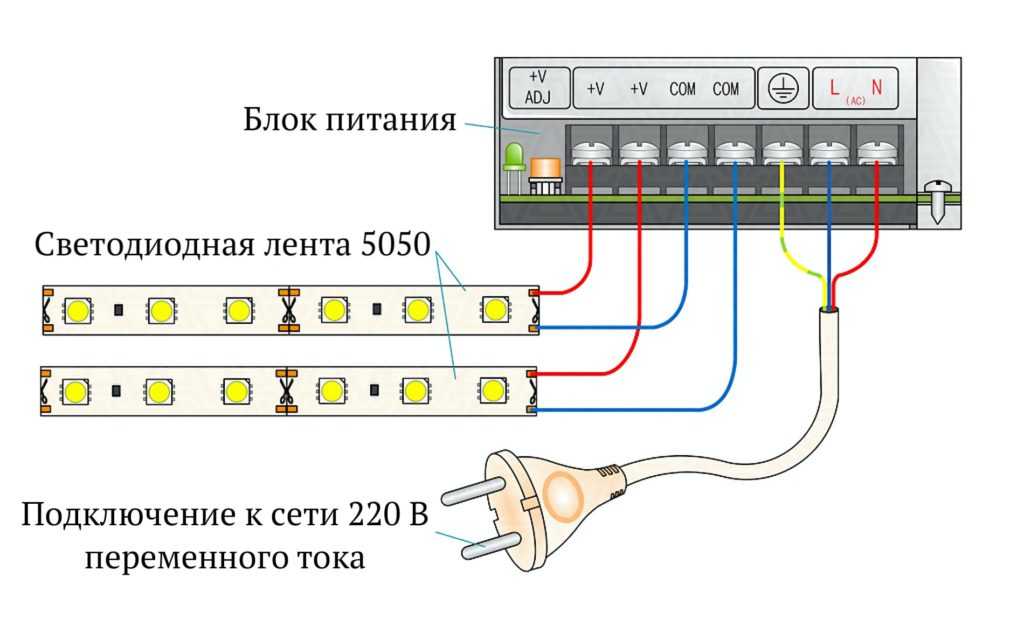

Что нужно для подключения светодиодной ленты?
Чтобы система заработала, ее нужно правильно собрать.
Что необходимо: светодиодная лента, блок питания (лента низковольтное изделие). Для RGB-версии еще понадобится контроллер для управления цветом света или диммирования. Одного хватает на ленту мощностью примерно 100 — 120 Вт. Если мощность ленты больше, чем может потянуть контроллер, то докупается усилитель.

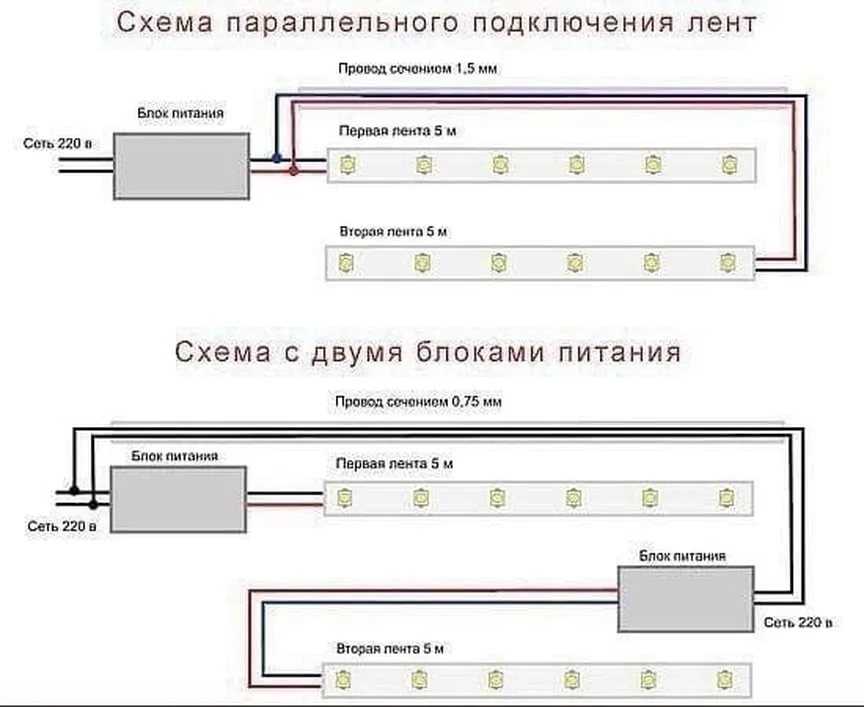

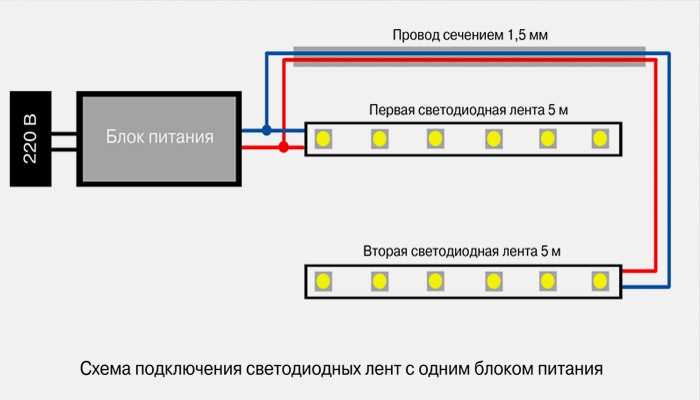

Если конфигурация световой системы не линейная или имеет места стыка, то соединение частей ленты происходит с помощью коннекторов и клипс (простых или герметичных).
Установка и монтаж светодиодных лент
Ленты в катушках режутся ножницами максимально близко к нужной длине. На изделии обозначают места, где это возможно сделать (кратность 5–10 см). Разрезав в другом месте, вы нарушите целостность токопроводящих дорожек, по которым идет питание светодиодов.
На тыльной стороне ленты (где нет светодиодов) есть защитная пленка, под которой находится липкое основание. Лента приклеивается на обезжиренную поверхность, но лучше наклеивать на алюминиевую полосу или профиль. Этот вариант лучше с точки зрения теплоотдачи.
Срок службы светодиодов, в среднем (в зависимости от производителя или конкретного изделия) составляет до 50 000 часов. Значит, будет радовать жильцов 5 лет при работе 24 часа в день и 15–17 лет при 8 часовой работе.
Иногда возникают комментарии, что светодиоды работают меньше указанного срока.
Это связано с такими причинами как использование дешевых компонентов, низким качеством сборки или выходом из строя блока питания или контроллера. Также проблемы возникают в связи с перегревом (то есть не используется теплоотвод).
Где использовать светодиодные ленты
Светодиодная лента применяется как для интерьеров, так и для улицы. Поэтому обращайте внимание на степень защиты IP: IP20 — для домашнего использования, IP44 — не боится влаги, IP65 — работает под дождем, а IP68 не боится погружения под воду. Термостойкие модели не боятся высоких температур и применяются в саунах. Влагозащищенные изделия залиты в силикон и имеют надежную защиту для стабильной работы.
Декоративные возможности светодиодной ленты разнообразны: это может быть закарнизная подсветка, контурная подсветка декоративных и архитектурных элементов, подиумов, ниш, плинтусов, зон бассейнов и много другого. Возможности ограничиваются только фантазией.
После монтажа не должны быть видны световые точки от каждого Led-а.
Располагайте ленту на расстоянии от освещаемой поверхности или так, чтобы он отражался от стены или потолка (для закарнизной подсветки). Сама лента не должна быть видна, ее прячут за бортиком/ карнизом. Также за карнизом размещают блоки питания. Правильный световой эффект — ровное, равномерное, одноцветное свечение.
Технологические достижения светодиодных технологий:
— широкие возможности в области дизайна благодаря разнообразию цветов и гибкости
— экономически выгодное решение за счет малого потребления энергии, большому сроку службы и минимальному техническому обслуживанию
— максимальная надежность в сложных условиях
Все, что вам нужно знать о светодиодных лентах
ВСЕ, ЧТО ВЫ ДОЛЖНЫ ЗНАТЬ ПЕРЕД ПОКУПКОЙ
Что такое светодиодные ленты?
Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:
- Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
- Работает от низковольтной сети постоянного тока
- Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
- Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.
Что такое светодиодная лента?
Светодиодные ленты — это новые и универсальные формы освещения. Вариантов и исключений много, но в большинстве своем они имеют следующие характеристики:
- Состоят из множества отдельных светодиодных излучателей, установленных на узкой гибкой печатной плате.
- Работает от низковольтной сети постоянного тока
- Доступны в широком диапазоне фиксированных и переменных цветов и яркости.
- Поставляется в длинной катушке (обычно 16 футов / 5 метров), которую можно обрезать по длине, и включает двусторонний клей для монтажа.
Магазин светодиодных лент →
Структура светодиодной ленты
Светодиодная лента обычно имеет ширину полдюйма (10-12 мм) и длину до 16 футов (5 метров) или более. Их можно обрезать до определенной длины, используя всего пару ножниц вдоль линий разреза, расположенных через каждые 1-2 дюйма.
Отдельные светодиоды устанавливаются вдоль полосы, как правило, с плотностью 18-36 светодиодов на фут (60-120 на метр). Цвет света и качество отдельных светодиодов определяют общий цвет света и качество светодиодной ленты.
На обратную сторону светодиодной ленты предварительно нанесен двусторонний клей. Просто снимите защитную пленку и закрепите светодиодную ленту практически на любой поверхности.
Поскольку печатная плата спроектирована так, чтобы быть гибкой, светодиодные ленты можно монтировать на изогнутых и неровных поверхностях.
Определение яркости светодиодной ленты
Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.
Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).
Яркость светодиодной ленты в первую очередь определяется тремя факторами:
- Световой поток и эффективность на светодиодный излучатель
- Количество светодиодов на фут
- Потребляемая мощность светодиодной ленты на метр
Светодиодная лента без указания яркости в люменах является тревожным сигналом.
Определение яркости светодиодной ленты
Яркость светодиодных лент определяется с помощью показателя люмен . В отличие от ламп накаливания, разные светодиодные ленты могут иметь разный уровень эффективности, поэтому номинальная мощность не всегда имеет значение при определении фактической светоотдачи.
Яркость светодиодной ленты обычно указывается в люменах на фут (или метр). Светодиодная лента хорошего качества должна обеспечивать световой поток не менее 450 люмен на фут (1500 люмен на метр), что обеспечивает примерно такое же количество света на фут, как и традиционная люминесцентная лампа Т8. (Например, 4-футовая люминесцентная лампа T8 = 4-футовая светодиодная лента = 1800 люмен).
Яркость светодиодной ленты в первую очередь определяется тремя факторами:
- Световой поток и эффективность на светодиодный излучатель
- Количество светодиодов на фут
- Потребляемая мощность светодиодной ленты на метр
Светодиодная лента без указания яркости в люменах является тревожным сигналом.
Вы также должны следить за недорогими светодиодными лентами, которые претендуют на высокую яркость, так как они могут перегрузить светодиоды до точки преждевременного выхода из строя.
Плотность светодиодов и потребляемая мощность
Вы можете встретить различные названия светодиодных излучателей, такие как 2835, 3528, 5050 или 5730. Не беспокойтесь об этом слишком сильно, так как самое важное в светодиодной ленте — это количество светодиодов на фут. , и потребляемая мощность на фут.
Плотность светодиодов важна для определения расстояния между светодиодами (шага) и наличия видимых горячих точек и темных пятен между излучателями светодиодов. Более высокая плотность 36 светодиодов на фут (120 светодиодов на метр) обычно обеспечивает наилучший и наиболее равномерно распределенный световой эффект. Светодиодные излучатели являются наиболее дорогим компонентом производства светодиодных лент, поэтому при сравнении цен на светодиодные ленты обязательно учитывайте разницу в плотности светодиодов.
Далее рассмотрим потребляемую мощность светодиодной ленты на фут. Потребляемая мощность говорит нам о количестве энергии, которое будет потреблять система, поэтому это важно для определения ваших затрат на электроэнергию и требований к источнику питания (см. ниже). Светодиодная лента хорошего качества должна обеспечивать мощность 4 Вт на фут или более (15 Вт/метр).
Наконец, быстро проверьте, не перегружены ли отдельные светодиоды, разделив мощность на фут на плотность светодиодов на фут. Для светодиодных лент обычно хорошим признаком является то, что мощность каждого светодиода не превышает 0,2 Вт.
Узнайте больше о факторах, влияющих на срок службы светодиодных лент.
Варианты цвета светодиодной ленты: Белый
Светодиодные ленты доступны в различных оттенках белого или цвета. Как правило, белый свет является наиболее полезным и популярным вариантом для внутреннего освещения.
При описании различных оттенков и свойств белого цвета важно помнить о двух показателях: цветовая температура (CCT) и индекс цветопередачи (CRI).
Цветовая температура определяет, насколько «теплым» или «холодным» выглядит свет. Мягкое свечение традиционной лампы накаливания имеет низкую цветовую температуру (2700K), в то время как четкий, яркий белый цвет естественного дневного света имеет высокую цветовую температуру (6500K).
Цветопередача — это мера того, насколько точно цвета отображаются под источником света. Под светодиодной лентой с низким CRI цвета могут казаться искаженными, размытыми или неразличимыми. Светодиодные продукты с высоким индексом цветопередачи обеспечивают свет, который позволяет объектам выглядеть так, как они выглядят при идеальном источнике света, таком как галогенная лампа или естественный дневной свет. Также ищите R9 источника светазначение, которое предоставляет дополнительную информацию о том, как отображаются красные цвета.
Нужна помощь в выборе цветовой температуры? Смотрите наш учебник здесь.
Настройте ползунки ниже для визуальной демонстрации CRI и CCT в действии.
Теплее ← CCT → Охладитель
Нижний ← CRI → Высший
Варианты цвета светодиодной ленты: фиксированный и переменный цвет
Иногда вам может понадобиться резкий, насыщенный цветовой эффект. В этих ситуациях цветные светодиодные ленты могут предложить отличные акценты и театральные световые эффекты. Доступны цвета во всем видимом спектре — фиолетовый, синий, зеленый, янтарный, красный — и даже ультрафиолетовый или инфракрасный.
Существует два основных типа цветных светодиодных лент: фиксированный одноцветный и меняющий цвет. Светодиодная лента фиксированного цвета излучает только один цвет, а принцип работы такой же, как у белых светодиодных лент, которые мы обсуждали выше.

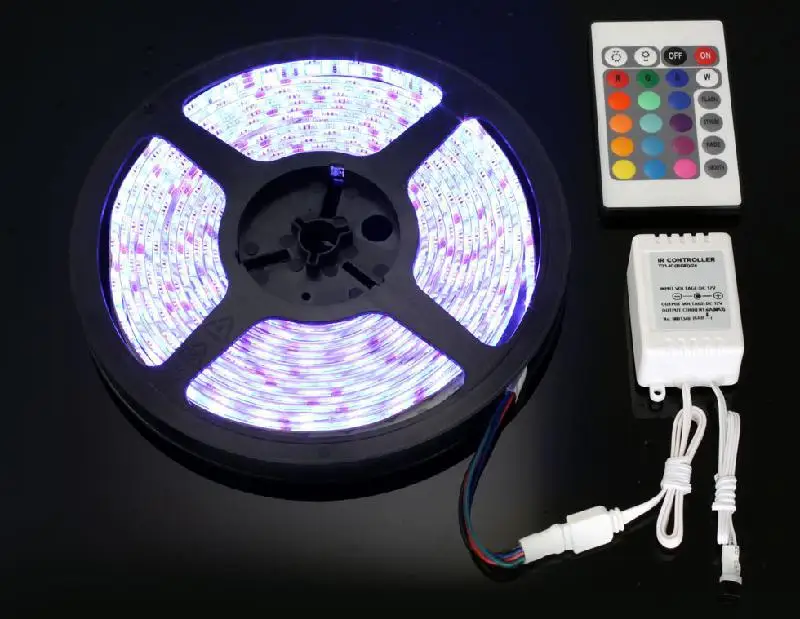

Светодиодная лента с изменяющимся цветом состоит из нескольких цветовых каналов на одной светодиодной ленте. Самый простой тип будет включать красный, зеленый и синий каналы (RGB), что позволит вам динамически смешивать различные цветовые компоненты на лету для получения практически любого цвета.
Некоторые позволяют динамически управлять настройкой температуры белого цвета или даже цветовой температурой и оттенками RGB.
Здесь изображена наша фиолетовая светодиодная лента SimpleColor™ внутри алюминиевого канала.
Входное напряжение и источник питания
Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.
Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:
- Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)
Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:
- Мощность = 4 Вт на фут x 5 футов = 20 Вт
Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.
Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.
Входное напряжение и источник питания
Большинство светодиодных лент рассчитаны на работу при напряжении 12 В или 24 В постоянного тока. При питании от стандартного сетевого источника питания (например, бытовой розетки) с напряжением 120/240 В переменного тока мощность необходимо преобразовать в соответствующий низковольтный сигнал постоянного тока. Это наиболее часто и просто достигается с помощью источника питания постоянного тока.
Убедитесь, что ваш блок питания имеет достаточную мощность для питания светодиодных лент (подробные шаги здесь). Для каждого источника питания постоянного тока указан максимальный номинальный ток (в амперах) или мощность (в ваттах). Определить общую потребляемую мощность светодиодной ленты по следующей формуле:
- Мощность = мощность светодиода (на фут) x длина светодиодной ленты (в футах)
Пример сценария подключения светодиодной ленты длиной 5 футов, где потребляемая мощность светодиодной ленты составляет 4 Вт на фут:
- Мощность = 4 Вт на фут x 5 футов = 20 Вт
Потребляемая мощность на фут (или метр) почти всегда указывается в техническом описании светодиодной ленты.
Не уверены, стоит ли выбирать между 12 В и 24 В? При прочих равных, 24 В, как правило, лучший выбор. Подробнее здесь.

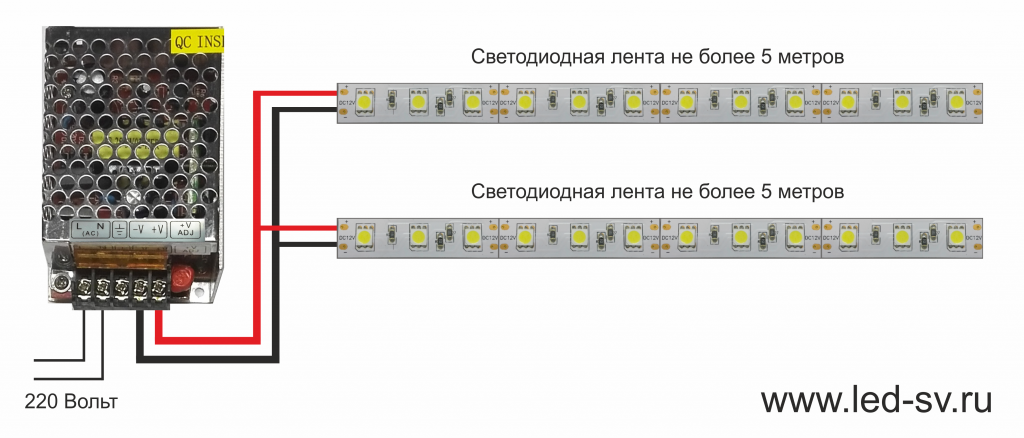

Как подключить светодиодные ленты

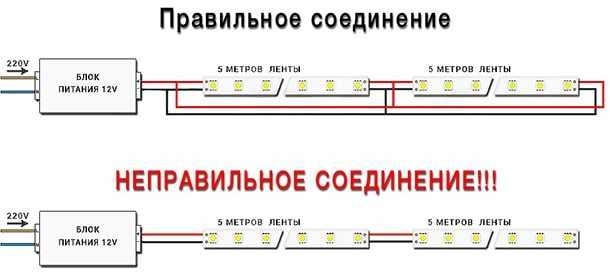

Каждый сегмент светодиодной ленты должен быть подключен к источнику питания постоянного тока или другой сегмент светодиодной ленты, подключенный к источнику питания постоянного тока (последовательная цепочка). Способ подключения будет зависеть от типа проводов или вилок, поставляемых со светодиодной лентой, а также от того, есть ли вилка в блоке питания постоянного тока. Если вы знакомы и знакомы с пайкой, часто это может обеспечить наиболее экономичное и гибкое решение.
Не знаете, как или не хотите иметь дело с припоем? Вы также можете использовать аксессуары для разъемов без пайки для подключения сегментов светодиодной ленты к источникам питания и другим сегментам светодиодной ленты.
Подробнее →
Алюминиевые каналы и радиатор
Несмотря на свою универсальность и простоту использования, светодиодные ленты, тем не менее, являются компонентами печатной платы.
Монтаж светодиодных лент внутри алюминиевого канала вместе с крышкой рассеивателя может значительно улучшить эстетику осветительной установки.
Алюминиевые каналы обычно представляют собой длинные куски экструдированного алюминия U- или V-образной формы. Светодиодная лента укладывается и закрепляется (с помощью двустороннего скотча) в нижней части канала. Затем длинный кусок матового поликарбонатного пластика (обычно снабженный алюминиевым каналом) защелкивается на верхней части алюминиевого канала.
Возможно, вы правильно прочитали в другом месте, что светодиоды нуждаются в эффективном управлении температурой для надежной работы. Более качественные светодиодные ленты на самом деле уступают светодиодам и рассчитаны на десятки тысяч часов работы без какого-либо теплоотвода. Во время работы светодиодная лента может нагреваться на ощупь, но повышение температуры намного ниже тепловых пределов светодиодов и компонентов печатной платы. (Наши продукты обычно демонстрируют повышение температуры на 55 F или 30 C по сравнению с температурой окружающей среды без какого-либо теплоотвода).
Алюминиевые каналы могут помочь рассеивать тепло от светодиодных лент, но по большей части они не нужны для управления температурой и в основном предназначены для монтажа и рассеивания.
Подробнее →
Затемнение и управление цветом
В отличие от светодиодных ламп, все светодиодные ленты имеют возможность диммирования при использовании соответствующего оборудования. Существует два метода затемнения светодиодных лент: традиционный настенный диммер с фазовой отсечкой или низковольтный диммер постоянного тока. Диммер с отсечкой фазы переменного тока обычно наиболее идеален для освещения жилых и коммерческих помещений, где входной сигнал диммирования поступает от традиционного диммера с настенным выключателем. Для этой установки требуется источник питания с регулируемой яркостью TRIAC.

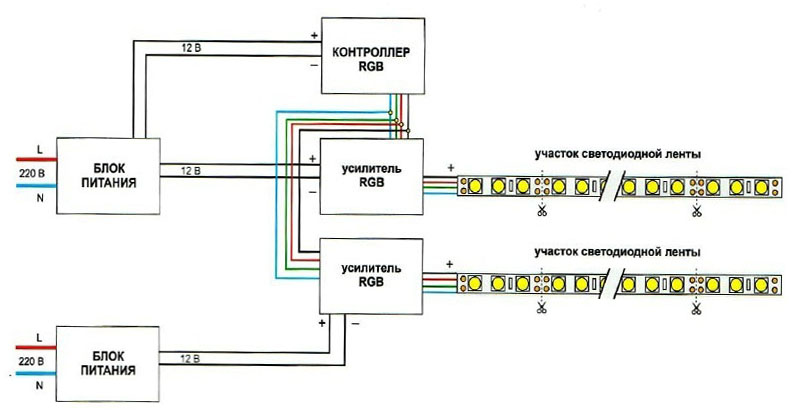

Низковольтный диммер постоянного тока или (RGB) контроллер обычно представляет собой ручной или цифровой модуль диммера, который размещается между источником питания постоянного тока и светодиодной лентой.
Этот подход лучше всего подходит для приложений с изменением цвета или менее постоянных осветительных установок.
Подробнее →
Определение качества светодиодных лент
Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, от тех, которые таковыми не являются. Ниже приведены некоторые подсказки, чтобы знать, где искать.
Состав и качество печатной платы — Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.
Количество и качество светодиодов — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.
Поверхность светодиодной ленты — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.
Определение качества светодиодной ленты
Иногда бывает сложно отличить светодиодные ленты, предназначенные для обеспечения высокой производительности и долговечности, и те, которые таковыми не являются.
Ниже приведены некоторые подсказки, чтобы знать, где искать.
Состав и качество печатной платы — Для светодиодных лент большей мощности качество и технические характеристики базовой печатной платы имеют первостепенное значение. Поскольку через каждую секцию должен проходить высокий уровень электрического тока, требуется достаточное количество медного материала. Ищите светодиодные ленты с медным весом не менее 2 унций, а в идеале 4 унции, чтобы печатная плата могла выдерживать более высокую мощность — в противном случае вы можете стать жертвой падения напряжения.
Количество и качество светодиодов — Эффективность, качество и стабильность светового потока напрямую определяются светодиодными излучателями. Ищите светодиодные ленты, которые предъявляют строгие требования к качеству и спецификациям светодиодных излучателей, и следите за светодиодными лентами, которые претендуют на высокую мощность, несмотря на малое количество светодиодов, так как это может указывать на перегрузку светодиодных излучателей, что приводит к преждевременному выходу из строя.
Поверхность светодиодной ленты — Высококачественные светодиодные ленты обычно включают дополнительное покрытие белой краской, чтобы повысить отражательную способность света и увеличить общую светоотдачу. В более дешевых светодиодных лентах этот шаг можно пропустить, сохранив медный цвет. Это может повлиять как на яркость, так и на цвет света, особенно при установке алюминиевого канала.
Хотите узнать больше?
Посетите наш центр поддержки продуктов, чтобы узнать больше о наших продуктах. Загрузите спецификации, отчеты об испытаниях и свяжитесь с нами по любым вопросам.
Как выбрать блок питания для вашего проекта светодиодной ленты
Дом / Блог / Дом и жилое / Как подобрать блок питания для своей светодиодной ленты проект
Светодиодные ленты, к сожалению, не так просты в установке и настройке, как традиционные лампы накаливания.
Поскольку они работают от постоянного тока низкого напряжения, им требуется источник питания, который преобразует 120 В/240 В переменного тока (в зависимости от вашего местоположения) в сигнал напряжения, который могут использовать светодиодные ленты. Ниже приведено наше простое трехэтапное руководство, которое поможет вам выбрать блок питания.
В качестве примера предположим, что вы нашли следующую светодиодную ленту: WenTop Waterproof Led Strip Lights SMD 3528 и хотите проверить, будет ли работать с ней этот блок питания.
Шаг 1: Определите напряжение светодиодной ленты
Первым делом нужно выяснить, какое напряжение у светодиодной ленты. Большинство светодиодных лент, доступных на рынке, работают от 12 В постоянного тока. Другие в основном на 24 В постоянного тока.
В случае продукта WenTop мы находим его в описании продукта:
…а также спецификации, перечисленные ниже:
Если вы все еще не уверены, еще один способ убедиться в этом — посмотреть на фотографию продукта.
Большинство светодиодных лент имеют маркировку, показывающую 12 В или 24 В.
Теперь проверьте, соответствует ли напряжение по характеристикам блока питания светодиодной ленте. В данном случае источник питания тоже 12В, так что все готово.
Также убедитесь, что входное напряжение на стороне переменного тока соответствует напряжению в вашей стране (120 В для Северной Америки и т. д.).
Дополнительный совет: например, если у вас дома завалялся блок питания, вы также можете проверить наклейку на задней стороне и посмотреть, указано ли там напряжение.
Шаг 2: Определите потребляемую мощность светодиодной ленты
Затем найдите мощность (Вт) или силу тока (А) для светодиодной ленты. Это может быть указано как Вт/м или А/м, или просто Вт или А.
На светодиодной ленте указана общая мощность 24 Вт или 4,8 Вт на метр.
Это подтверждается, потому что на катушке 5 метров, а 4,8 Вт/метр * 5 метров = 24 Вт.
Хотя это не указано здесь, мы можем рассчитать силу тока по формуле P = V x A, где P — мощность в ваттах, V — напряжение, а A — сила тока. Чтобы найти А (силу тока), просто подставьте 24 для мощности и 12 для напряжения, и рассчитайте:
24 = 12 x А
А = 2,0 Ампер.
Теперь мы знаем, что при напряжении 12 В эта светодиодная лента будет потреблять около 24 Вт на катушку (5 метров) или около 2,0 ампер.
Теперь проверим блок питания.
Мы видим, что он имеет рейтинг 36 Вт или 3А. Опять же, если мы используем формулу P = V x A, это подтверждается, потому что это источник питания 12 В.
Это означает, что этот блок питания способен подавать до 36 Вт или около 3,0 ампер.
Поскольку мощность блока питания выше, чем потребляемая мощность светодиодной ленты, мы можем с уверенностью заключить, что эти два продукта можно использовать вместе.
Мощность блока питания и сила тока могут сбить с толку и даже напугать некоторых людей. Вполне разумно предположить, что блок питания, который накачивает 36 Вт на 24-ваттную светодиодную ленту, может привести к повреждению. Кроме того, что если вы однажды решите разрезать эту светодиодную ленту пополам, превратив ее в светодиодную ленту мощностью 12 Вт?
Вот почему мы подчеркиваем выше с возможностью и с возможностью . Тот факт, что блок питания имеет номинальную мощность 36 Вт, не означает, что он обязательно будет обеспечивать такую большую мощность. Напротив, блок питания фактически будет подавать столько, сколько необходимо, и будет соответствовать потребляемой мощности в зависимости от того, что к нему подключено. Однако, если потребляемая мощность превышает мощность источника питания, то источник питания может работать ненормально и выйти из строя.
Таким образом, этот блок питания можно использовать для питания любой светодиодной ленты мощностью от 0 до 36 Вт.
Шаг 3: Определите способ подключения
Блок питания, скорее всего, будет поставляться с разъемом питания, как показано ниже:
Скорее всего, вы увидите, что это указано как 5,5 мм x 2,1 мм. Будьте осторожны, так как 5,5 мм x 2,5 мм могут не работать со штекерами светодиодной ленты.
Узнайте, поставляется ли катушка со светодиодной лентой со штекером постоянного тока:
Если это так, он должен быть совместим с вилкой блока питания, и вы можете напрямую подключить блок питания к стене на одном конце и к светодиодной ленте на другом конце.
С другой стороны, если вы хотите разрезать светодиодную ленту на несколько сегментов или если вся катушка состоит всего из двух оголенных проводов (обычно красного и черного), например:
В этом случае вам нужно найти адаптер, который может подключить разъем питания от блока питания к светодиодной ленте.
Затем вы можете подключить свободные концы проводов к адаптеру, который, в свою очередь, подключается к источнику питания.
Other Posts
Можно ли использовать светодиодную ленту на 12 В при напряжении менее 12 В?
При поиске светодиодных лент вы, скорее всего, наткнетесь на … Подробнее
Какую цветовую температуру светодиодных лент выбрать?
Во время поиска белой светодиодной ленты вы могли столкнуться с рейтингами цветовой температуры. Не знаете, что это значит и что выбрать? Читать о… Подробнее
Преимущества светодиодной системы на 24 В по сравнению с 12 В
Если вы планируете приобрести или установить лампы для низковольтной системы освещения, вы, вероятно, столкнетесь как с 12 В постоянного тока, так и с 2… Подробнее
Все, что вам нужно знать о подсветке шкафа
Подсветка шкафа — очень удобное и полезное приложение для освещения.
Однако, в отличие от стандартной ввинчиваемой лампочки, установка и… Подробнее
Назад к блогу Waveform Lighting
Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.
Обзор продуктов освещения Waveform
Светодиодные лампы серии A
Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.
Светодиодные лампы-канделябры
Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.
Светодиодные лампы BR30
Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.
Светодиодные лампы T8
Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.
Светодиодные светильники T8
Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.
Светодиодные линейные светильники
Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.
Магазинные светодиодные светильники
Потолочные светильники с подвесными цепями. Включается в стандартные настенные розетки.
Светодиодные лампы УФ-А
Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.
Светодиодные лампы УФ-С
Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.
Светодиодные модули и аксессуары
Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.
Светодиодные ленты
Яркие светодиодные излучатели, смонтированные на гибкой печатной плате.
