Как монтировать греющий кабель: Инструкция по монтажу нагревательного ( греющего) кабеля на трубу

Как правильно монтировать греющий кабель для обогрева канализационных труб

Трубы канализации укладываются глубоко в грунт и в холодное время года могут промерзнуть, что непременно приведет к аварийным ситуациям, справляться с которыми очень сложно. Именно поэтому уже давно практикуется монтаж обогревательных систем, которые поддерживают оптимальную температуру в трубах.

Трубы канализации укладываются глубоко в грунт и в холодное время года могут промерзнуть, что непременно приведет к аварийным ситуациям, справляться с которыми очень сложно. Именно поэтому уже давно практикуется монтаж обогревательных систем, которые поддерживают оптимальную температуру в трубах.
Для этих целей чаще всего используется саморегулирующийся греющий кабель. В его структуре присутствует полимерная матрица, которая реагирует на температуру окружающей среды и избирательно меняет напряжение в проводе на отдельных его участках. Таким образом регулируется количество выделяемого тепла на всем протяжении кабеля.

Как используется греющий саморегулируемый кабель

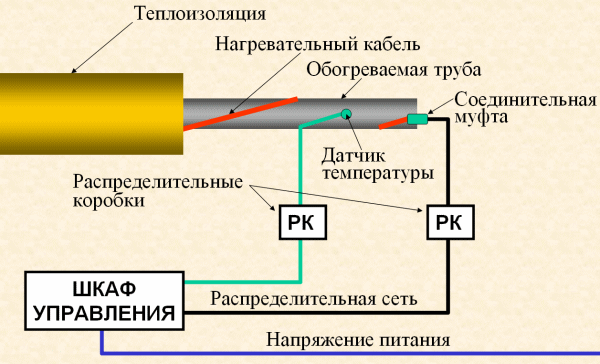

Чтобы правильно выполнить монтаж отопительной кабельной системы канализационных труб, нужно соблюсти ряд рекомендаций и знать некоторые особенности:

• Посмотреть в характеристиках данные о погонной мощности – ее значение должно быть порядка 35 Вт/м.
• Крепить кабель к трубопроводу необходимо с помощью алюминиевого скотча.
• Саморегулируемый кабель поставляется в бухтах, и его можно разрезать на куски нужной длины без потери функционала.
• Если длина отрезка кабеля превышает 80 см, возможно его подключение отдельно к щиту или розетке.

Важно знать, что кабель для обогрева канализации всегда монтируется снаружи трубы. Лишь в особых случаях допускается прокладка внутри.

Особенности подготовки саморегулирующегося кабеля к монтажу

Прежде чем начинать прокладку кабеля, нужно его подготовить, совершив следующие манипуляции:

• На греющий или питающий провод надеть внешнюю термоусаживающую трубку.
  Ее диаметр должен быть значительно больше сечения кабеля.
• Примерно на 5 см зачистить нагревательный кабель от внешней оболочки и расплести экранирующую оплетку.
• Сплести оплетку в одну жилу. Это требуется для того, чтобы сделать заземление.
• Снять внутренний изолирующий слой с проводника, отступив примерно на 2 см от внешней изоляции.
• Отделить матрицу провода на одном уровне с внутренней изоляцией. Затем ее необходимо разогреть промышленным феном и аккуратно снять, не повредив проводник.
• На концы проводников кабеля надеть соединительные гильзы и выполнить обжим.
• По отдельности на каждый проводник надеть термоусадочную трубку маленького диаметра – она должна доходить до середины гильзы. Далее следует проделать довольно тонкую работу. А именно – на каждом проводнике удерживать трубку с помощью пинцета и разогреть ее феном, пока не появится клей.
• На нагревательный провод надеть термоусадочную трубку большого диаметра. Она должна доходить до оплетки и внешней оболочки и закрывать место выхода проводников. Снова воспользоваться феном для подогрева, а потом обжать плоскогубцами середину. Таким образом, проводники окажутся друг от друга изолированы на участке соединения.
• Снять с кабеля питания приблизительно на 8 см внешнюю полимерную оболочку. Провода разделить, при этом провод заземления оставить длиной 8 см, а проводники греющего кабеля укоротить до 3,5 см. Далее каждый провод нужно зачистить и надеть термоусадочную трубку.
• Нагревательный провод соединить с кабелем питания сети, обжать место соединения кримперами. Сдвинуть термоусадочные трубки до середины и нагреть феном до проступания клея. Надеть термоусадку на провод заземления электропитания. Скрутить жгут из оплетки при помощи втулки. Произвести изоляцию места соединения. Надвинуть на участок соединения внешнюю термоусадочную муфту большого диаметра. Нагреть феном для обсадки и дать остыть.

Особенности монтажа нагревательного кабеля на трубы

• Если трубы из ПВХ, то предварительно их нужно обмотать алюминиевой фольгой для обеспечения равномерного прогрева.
• На трубу заранее наносится разметка.
• Во время монтажа нельзя допускать перекрещивание кабеля.

Обогрев крыши кабелем — как самостоятельно укласть греющий кабель на кровле

Вопрос очистки крыш от снежного покрова и обледенения легко решается с помощью обустройства специальной системы обогрева на крыше.  Помимо функций сохранения кровли и водосточных элементов от быстрого износа, обогрев крыши обеспечивает безопасность людей, которые зимой ходят под свисающими сосульками и подвергают свою жизнь опасности.

Виды греющих кабелей, которые можно использовать для крыши и водостока

Современные электрические системы обогрева крыши определяют три типа кабелей, которые приспособлены для работы в климатических условиях России. Все они представлены и доступны на рынке от разных производителей, как отечественных, так и зарубежных. По своим техническим и эксплуатационным показателям греющие кабели российского производства превосходят аналоги.

Типы нагревательных кабелей, которые используют для обогрева кровли:

• Резистивный, одножильный греющий кабель
• Резистивный, двужильный греющий кабель
• Саморегулирующий кабель

Резистивный кабель для обогрева изготавливается стандартным способом.  Внутри проходит проводник с постоянным сопротивлением, который, нагреваясь, обеспечивает постоянную температуру. В одножильном кабеле только одна нагревательная жила. В двужильном резистивном кабеле одна жила нагревательная, а вторая токопроводящая.

Достоинства резистивных кабелей : невысокая цена, высокие показатели по тепловыделению и долгий срок эксплуатации. Недостатки такого греющего кабеля: выпускаются только определенной длины, что создает неудобства при монтаже; выходят из строя при локальном точечном повреждении; необходимо монтировать дополнительный пульт по управлению системой обогрева.

Саморегулирующийся нагревательный кабель изготавливается более сложным технологическим способом. В нем использован специальный материал – матрица. Матрица обладает уникальным свойством. Она позволяет менять сопротивление в зависимости от внешней окружающей температуры. Благодаря этому и регулируется тепловыделение кабеля.

Преимущества саморегулирующихся кабелей:

• экономия электроэнергии в сравнении с резистивными, особенно, если зима выдалась не очень холодной
• легкоремонтируемые – можно заменить только часть перегоревшего кабеля
• Нет необходимости устанавливать датчик температуры и контролер для отключения

Наибольшую эффективность обогрева кровли и водосточных систем демонстрирует комбинация из резистивных и саморегулирующихся кабелей.  На крыше укладывают резистивную систему с датчиками температуры, влаги, а в желоба и стоки водосточной системы монтируют саморегулирующийся греющий кабель.

Укладка и монтаж обогревательных кабелей на крыше

Система обогрева кровли состоит из нескольких составляющих: нагревательных кабелей, креплений для крыши и водостока, щитка управления, термостанции или ее элементов.

Греющий кабель укладывается не на всю поверхность крыши. Он монтируется по краям крыши и вдоль ендовы с помощью специальных крепежных элементов на глубину 30–35 см. Эти крепежи можно приобрести в том же магазине или торговой точке, где покупали кабель.

Особенности укладки резистивного греющего кабеля на крыше:

• Перед монтажом на кровлю замерьте сопротивление всей секции. Оно должно соответствовать паспортным данным
• Длина одной секции фиксированная. Ее нельзя обрезать или добавить новый кабель. Поэтому необходимо тщательно расчертить и сделать план укладки. Высчитать каждый шаг зигзагообразной петли
• Одножильный кабель нужно монтировать с учетом возвращения обратного конца к месту подключения к сети
• Двужильный кабель нужно просто аккуратно зафиксировать в конце крыши
• В конце обязательно вновь замерьте сопротивление. Если произошли изменения, значит, кабель был поврежден. Его нужно демонтировать с кровли

Монтаж саморегулирующего кабеля происходит проще.  Его укладывают на крышу таким же зигзагообразным способом на глубину 30–35 см и шагом от 15–25 см. Длина одной секции может составлять от 0,3 м до 150 м.

В водосточной системе все просто: измеряете длину трубы или желоба, подбираете резистивную систему или отрезаете необходимую длину саморегулирующего кабеля. Все концы нагревательных кабелей должны быть сведены на крыше в одной точке. Туда же подводят контактные провода от датчиков влажности температуры, которые монтируются в определенном месте водостока с наименьшей вероятностью попадания мусора и листвы.

Монтаж щита управления обогревом крыши

Перед началом монтажа обогрева крыши необходимо выбрать место в доме, где будет располагаться щит управления всей греющей системой. Туда необходимо подвести электричество и заземление.

Оптимальная комплектация щитка управления:

• На входе трехфазный автомат
• УЗО для обогрева. Просчитывается от суммарной мощности нагревательной системы, но не менее 30 А
• УЗО для систем контроля температуры, влажности
• Терморегулятор
• Сигнальные информационные лампочки

Это относится к обязательным приборам и материалам. Также не забудьте о расходных средствах и ресурсах. Для монтажа электрических сетей: силовые кабеля для подсоединения с нагревательными кабелями, сигнальные кабеля для соединения датчиков и пультов управления, монтажные коробки, муфты, изоляционные материалы и герметики для обеспечения безопасности мест соединений.

Для крепления кабеля на кровле и водосточных сливах: специальные крепежи, отдельно для крыши и отдельно для слива; шурупы по металлу и дереву, шуруповерт, рулетка, линейка, набор отверток, пассатижи, резиновые перчатки.

Правила эксплуатации систем обогрева крыши

Существуют определенные правила и рекомендации по эксплуатации систем антиобледенения и обогрева крыш.  Ориентировочный срок службы системы – более 15 лет.

Для этого необходимо соблюдать следующие правила:

• Резистивный кабель легко может перегореть, если на нем собрался мусор или листва. Поэтому в осенне-весенний период необходимо очищать кабель и кровлю от этих наслоений. Особенно важно это делать внутри водостоков
• Саморегулирующийся кабель имеет высокие пусковые токи. Если вы использовали кабели длиной более 50м, то следует ежегодно перед зимой проверять работоспособность УЗО
• Сочетание работы датчиков температуры и влажности позволяет максимально экономить электроэнергию и позволяет продлить срок работы всей системы в целом

Если понадобятся консультации или помощь специалистов, вы всегда можете обратиться на сервис YouDo. Профессиональная работа исполнителей Юду стоит недорого, а помощь оказывается оперативно.

Как установить нагревательный кабель на крыше

Понимание и установка нагревательных кабелей для предотвращения повреждений зимой

К

Кристофор Юрин

Кристофор Юрин

Кристофор Юрин является основателем и генеральным директором Construct-Ed, веб-сайта онлайн-обучения строительной отрасли. Он также работал в кровельных работах более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.12.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Лакрус / Wikimedia Commons

В этой статье

• Физика ледяных плотин

• Прежде чем начать

• Вопросы безопасности

• Инструкции

• Когда следует обратиться к специалисту

• Часто задаваемые вопросы

Обзор проекта

Греющая лента, используемая на крышах и водосточных желобах для предотвращения образования льда, называется «греющим кабелем». Термин «греющая лента» — это еще один продукт — изолированный электрический провод, плоский, а не закругленный, который обычно применяется к водопроводным трубам, чтобы предотвратить их замерзание и разрыв. Тепловой кабель — аналогичный продукт, но он округлый, более прочный и предназначен для прокладки на краю крыши вашего дома возле карниза. Иногда термин используется взаимозаменяемо, но разница есть.

В холодном климате, когда зимой бывает снег, нагревательные кабели могут предотвратить образование льда вдоль карнизов и внутри желобов и водосточных труб для крыш всех типов — металлических, гонтовых, резиновых, битумных, деревянных и пластиковых. Греющие кабели также могут сильно нагреваться, от 150 до 500 F.

Накопление льда может нанести значительный ущерб как кровельной системе, так и воде, которая скапливается под черепицей и стекает в дом. Нагревательный кабель прост в применении и установке, но необходима подготовка и предварительное понимание.

Физика ледяных плотин

Ледяные заторы возникают из-за того, что снег и лед на крыше тают из-за внутреннего тепла дома. Когда эта масса спускается по крыше, она снова замерзает, достигая более холодных открытых выступов или карнизов.

Со временем замерзшее таяние может образовать плотину, из-за которой лед и вода скапливаются под черепицей. Внутри дома капающая вода может повредить внутренние поверхности потолка и стен. Кроме того, сам вес ледяных дамб может повредить свесы крыши и желоба.

Прежде чем начать

Нагревательный кабель наматывается петлей вперед и назад зигзагообразно вдоль края линии крыши и водосточных желобов. При подключении к электросети кабель нагревается достаточно, чтобы предотвратить замерзание талого снега, когда он достигает области выступа линии крыши. Вместо того, чтобы замерзнуть и создать ледяную запруду, а вытекающая вода снова скапливается под черепицей, вода стекает на землю.

Греющий кабель продается различной длины, от 30 до 200 футов. Тепловые кабели имеют трехконтактные вилки с заземлением для прямого подключения к наружным электрическим розеткам. Не используйте удлинители с нагревательными кабелями. По соображениям безопасности нагревательные кабели должны быть подключены непосредственно к розетке GFCI (прерыватель цепи замыкания на землю). Если ваша наружная розетка не защищена GFCI, заменить ее новой розеткой GFCI несложно. Это нужно сделать до начала проекта.

Термокабель бывает двух видов: стандартный и саморегулирующийся. Стандартный нагревательный кабель также называют кабелем «постоянной мощности». Он подключается и вырабатывает одинаковое количество тепла при полной мощности независимо от наружной температуры. Если вы используете кабель постоянной мощности, лучше всего включить его примерно за час или два до того, как начнет падать снег. Это помогает согреть крышу, чтобы снег таял сразу же после его падения.

Саморегулирующийся нагревательный кабель может изменяться в зависимости от температуры окружающей среды и температуры поверхности материала, с которым соприкасается кабель. Саморегулирующийся нагревательный кабель является лучшим кабелем для крыш, поскольку он потребляет больше энергии для нагрева кабеля, когда холодно, и потребляет меньше энергии, когда теплее.

Вопросы безопасности

Также важно убедиться, что используемая вами нагревательная лента внесена в список UL. В этом списке указано, что он был протестирован Underwriter’s Laboratories, независимой некоммерческой испытательной лабораторией, которая проверяет безопасность и качество широкого спектра продуктов. Производители, которые избегают листинга UL, обычно имеют некачественную продукцию, которая с большей вероятностью выйдет из строя.

Неправильный монтаж нагревательного кабеля или использование неподходящего типа изделия может привести к пожару или поражению электрическим током. Это также относится к старому и изношенному тепловому кабелю. Если в вашем доме есть нагревательный кабель, установленный до того, как вы въедете, или если ему более пяти лет, рекомендуется проверить его правильность. Вы можете заменить старый кабель на новый, чтобы обеспечить безопасность.

Как установить нагревательный кабель на крыше

Оборудование/инструменты

• Удлинительная лестница
• Рулетка

Материалы

• Греющий кабель, сертифицированный UL, с зажимами на крыше

1. Мерка для троса

   Первый шаг – определить, сколько нагревательного кабеля вам нужно. В этом процессе есть несколько шагов и расчетов.

   Начните с измерения длины линии крыши. Затем измерьте глубину свеса карниза от края крыши (не желоба) прямо до внешней стены.

   Если свес карниза имеет глубину 12 дюймов, умножьте измерение по линии крыши на 4. Если карниз имеет глубину от 12 до 24 дюймов, умножьте измерение по линии крыши на 5,3. Если высота карниза составляет от 24 до 36 дюймов, умножьте измерение линии крыши на 6,8.

   Теперь измерьте длину каждого водосточного желоба и добавьте это измерение к предыдущему расчету. Если водосточная труба не находится в конце кабельной трассы, удвойте ее размер здесь — кабель должен будет пройти полностью вниз, а затем вернуться обратно внутри водосточной трубы.

   Наконец, измерьте расстояние между краем крыши, где вы будете запускать нагревательный кабель, и электрической розеткой, где вы будете подключать кабель.

   Сложите все эти измерения. Это длина нагревательного кабеля, который вам понадобится.

2. Начало прокладки кабеля

   Проложите кабель от электрической розетки до начальной точки на крыше. Прикрепите начальную точку кабеля к черепице, которая немного выше по крыше, чем внешняя стена. Это гарантирует, что кабель полностью покроет свес крыши.

   Закрепите кабель на черепице одним из прилагаемых кабельных зажимов.

   Наконечник

   Лучшее время для установки нагревательного кабеля – сухой безветренный день, когда на улице достаточно тепло. Крепление зажимов к теплой гибкой черепице проще, чем к хрупкой холодной черепице. Никогда не пытайтесь прокладывать кровельный нагревательный кабель после того, как он уже пропитался зимним снегом.

3. Создание первого цикла

   Пропустите кабель обратно к желобу под углом и сформируйте из него петлю. Используя один из прилагаемых карнизных зажимов, прикрепите его к нижнему краю последней черепицы. Кабель должен образовывать петлю, частично уходящую в желоб.

4. Продолжайте зигзаг

   Протяните кабель обратно вверх по крыше зигзагообразно, создавая треугольную форму шириной около 15 дюймов. В верхней части каждого треугольника согните кабель и закрепите его на черепице с помощью зажима.

   Повторите тот же зигзагообразный узор столько раз, сколько необходимо, чтобы покрыть весь периметр крыши.


5. Проложите кабель через желоба и водосточные трубы

   Как только вы достигли конца линии крыши, вы можете начать укладывать нагревательный кабель в желоб. Здесь кабель может быть прикреплен к нижней части желоба или подвешен с помощью подвесок или S-образных крюков, прикрепленных к петлевым частям нагревательного кабеля.

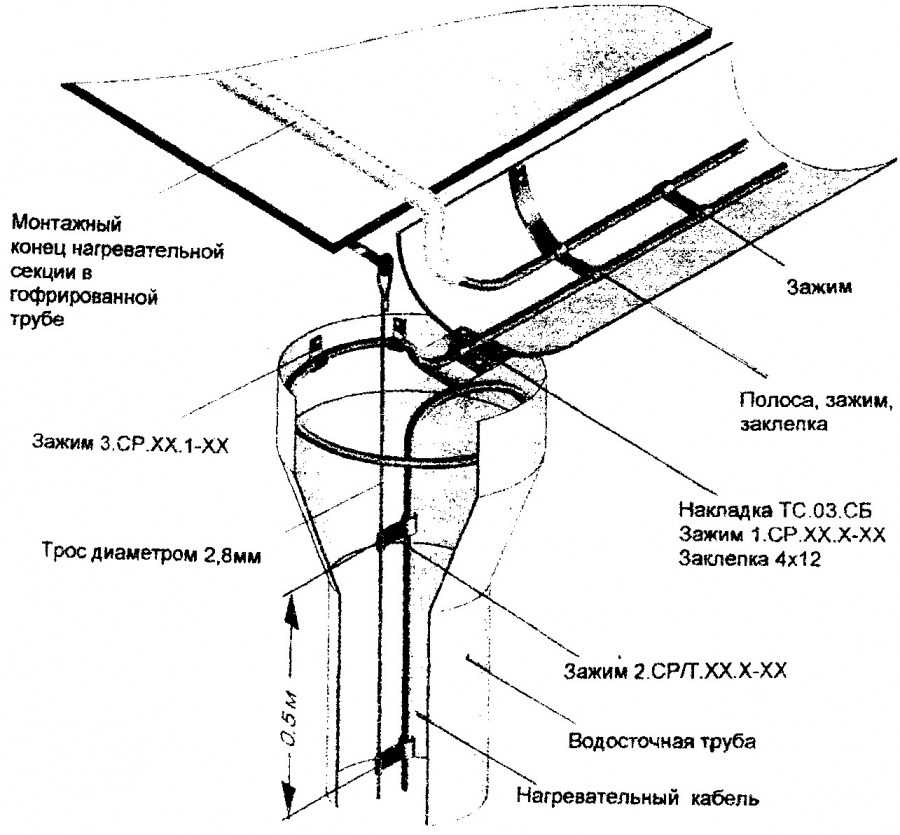

   Когда вы дойдете до водосточных труб, вставьте кабель в виде петли вниз в водосточную трубу, протянув петлю как можно ниже.

   Продолжайте устанавливать кабель водосточного желоба обратно к начальной точке кабеля, затем пропустите конец кабеля через последний водосточный желоб к выходу.

   Вставьте кабель в розетку GFCI и убедитесь, что нагревательный кабель работает правильно. После правильной установки оставьте кабель отключенным, пока не пойдет снег. Для экономии энергии держите кабель отключенным, когда на крыше нет снега или льда.


Когда звонить специалисту

Перспектива работать на высоте много футов над землей по удлинительной лестнице в высоких домах с высокими крышами может нервировать. Если вас беспокоит высота, доверьте эту работу профессионалу. Нервный домашний мастер склонен к несчастным случаям. Специалист по кровле или опытный разнорабочий может установить тепловые кабели по доступной цене. Профессиональная установка нагревательного кабеля также полезна, если у вас уже установлены новые водостоки или новая кровля.


Установка нагревательного кабеля — Инспекции дома Structure Tech

Это гостевая запись в блоге Стива Кула из Radiant Solutions Company. Часть 3 из 3.

Добро пожаловать в последнюю статью в моей серии из трех статей о предотвращении образования наледи и нагревательных кабелях. В первой части «Нужно ли устанавливать нагревательные кабели для предотвращения образования наледи?» я обсуждал наиболее распространенные решения, используемые для предотвращения образования наледи. Во второй части «Не все нагревательные кабели одинаковы», я подробно изучил тему типов нагревательных кабелей. Сегодня я расскажу, как лучше всего использовать нагревательные кабели в вашем доме, чтобы предотвратить повреждение от ледяных дамб.

Место установки нагревательных кабелей

Ледяные запруды чаще всего располагаются на самом нижнем краю крыши, обычно называемом «карнизом». Их также можно найти в других, более скрытых местах, таких как световые люки и слуховые окна с низким уклоном. По большей части, большинство работ по монтажу тепловых кабелей связаны с обработкой карнизов и желобов. Прокладка кабеля в характерной «зигзагообразной» схеме вдоль карнизов участков, склонных к образованию наледи, устранит утечки из наледи за счет таяния путей через снег и лед, давая воде возможность покинуть крышу.

Водосточные желоба и ледяные плотины

Говоря о водосточных желобах, мне нужно немедленно кое-что прояснить. Желоба не имеют НИЧЕГО общего с образованием или тяжестью ледяных заторов. Обратите внимание на приведенную выше иллюстрацию, что происхождение утечек, вызванных типичной ледяной запрудой, не меняется независимо от того, есть желоба или нет. Проще говоря, если в вашем доме плохие ледяные запруды и у вас есть желоба, удаление этих желобов окажет ноль влияние на серьезность этих ледяных запруд.

Я знаю, потому что несколько раз видел, как это предпринимали отчаявшиеся домовладельцы. Более того, домовладельцы часто заблуждаются, думая, что поможет только установка нагревательного кабеля в желоба . Он не будет. Да, разумно положить нагревательную ленту в желоба, чтобы помочь воде уйти с крыши и от фундамента. Нет, установка кабеля в желоба сама по себе не предотвратит повреждение вашего дома в случае появления ледяных дамб.

Как определить, что вам нужно для системы обогрева крыши и водосточных желобов

Самый простой способ определить детали, необходимые для вашей системы нагревательного кабеля, — ввести несколько основных сведений в онлайн-калькулятор нагревательного кабеля. Измерьте длину и глубину карниза. Если у вас есть водосточные желоба и долины, укажите и эту информацию. Никаких специальных навыков или знаний не требуется; просто ответьте на несколько основных вопросов. Калькулятор нагревательной ленты сразу же сообщит вам необходимую длину кабеля, а также необходимое количество зажимов для нагревательного кабеля на крыше. Это так просто. Вы можете использовать эту информацию для покупки любой понравившейся саморегулирующейся системы нагревательного кабеля.

Какой нагревательный кабель использовать для предотвращения образования наледи

Как я подробно описал во второй части моей серии статей по предотвращению образования наледи, существует только два класса нагревательных кабелей, которые можно использовать для предотвращения образования наледи: Постоянная мощность ( Продается под торговыми марками EasyHeat, Frost King, King и Prime) или Саморегулирующийся (продается под торговыми марками Heat Tape Pro, Raychem и Thermon). Мы устанавливаем только Heat Tape Pro, но Raychem Winterguard — еще один превосходный саморегулирующийся нагревательный кабель, который наши установщики использовали в прошлом. В значительной степени не имеет значения, какую кабельную систему вы используете, если она саморегулирующаяся и сделана уважаемой компанией. Ограничения систем с постоянной мощностью намного перевешивают их единственное преимущество — низкие цены.

Кровельные зажимы для нагревательного кабеля

Тип зажима, который вы будете использовать для системы защиты от обледенения крыши и водосточных желобов, зависит от материала крыши вашего дома. Подавляющее большинство тепловых кабелей укладывается на стандартную битумную черепицу, что упрощает выбор зажима для крыши. Grip Clip — это зажим, который мы используем для всех наших установок, потому что он устраняет необходимость забивать гвозди или винты через вашу кровельную систему. Он также устанавливается примерно за три секунды без использования инструментов. Мы по-прежнему используем традиционные гвоздевые зажимы для монтажа термокабеля на резиновых и металлических кровлях. Установщики наносят каплю клея на заднюю часть каждого зажима, прежде чем закрепить его гвоздем или шурупом. Мы позволяем клею полностью высохнуть перед установкой нагревательного кабеля, процесс, который может занять несколько дней или недель в зависимости от таких переменных, как материал крыши и температура наружного воздуха.

Установка нагревательного кабеля: некоторые советы и рекомендации

Греющий кабель может быть установлен при любой температуре, но, как правило, проще при температуре 30 градусов и выше. Когда у вас есть кабель и зажимы, пора засучить рукава и приступить к работе. Инструменты, необходимые для обычной установки, довольно просты: шпатель и лестница. Пояс для инструментов удобен, чтобы ваши зажимы на крыше всегда были под рукой. Производители предоставляют руководства по установке, в которых процесс описывается более подробно, но вот краткое изложение:

1. Визуализируйте расположение нагревательного кабеля: кабель должен быть установлен зигзагообразно вдоль всех карнизов, которые вы хотите защитить. Если у вас есть водосточные желоба, они должны проходить по желобам, чтобы вода могла стекать.

2. Источник питания: Если ваш источник питания находится близко к земле, запланируйте прокладку нагревательного кабеля либо вверх по водосточной трубе, либо вверх по боковой стене вашего дома. В последнем случае вы можете использовать стандартные скобы для проводов из любого хозяйственного магазина, чтобы аккуратно прикрепить кабель к стене. В противном случае ваш кабель будет проходить вверх по водосточной трубе, чтобы обеспечить путь для воды, которая стекает с вашей крыши.

3. С помощью тротуарного мела слегка отметьте места крепления на крыше перед установкой. Этот дополнительный шаг поможет решить такие проблемы, как расстояние между клипсами, прежде чем вы решите установить клипсы и нагревательный кабель. Расстояние между клипами часто сжимается вблизи впадин, и это совершенно нормально.

4. Установите зажимы на расстоянии примерно 24 дюйма друг от друга в нижней и верхней части зигзагообразного узора. Вы можете установить зажимы Grip Clips на боковой стороне гонта по мере необходимости, чтобы разместить кабель, который должен проходить вертикально вверх по крыше. Высота вашего рисунка — насколько высоко по крыше будет проходить нагревательный кабель — определяется глубиной ваших карнизов. Эмпирическое правило заключается в том, что нагревательный кабель должен выходить примерно на 6 дюймов за пределы наружной стены ниже. Например, если ваши карнизы имеют глубину 12 дюймов, вам понадобится рисунок нагревательного кабеля на 18 дюймов вверх по крыше.

5. Если у вас есть ендова, проложите кабель не менее чем на 6 футов вверх и вниз по ендове. Используйте зажимы Grip Clips, установленные сбоку на черепице в ендове, чтобы зафиксировать нагревательный кабель в ендове.

6. Протяните кабель во дворе, чтобы избежать перекручивания. Это сделает установку более плавной. Протягивайте нагревательный кабель от зажима к зажиму, натягивая кабель достаточно туго, чтобы поддерживать чистый и аккуратный рисунок на крыше. Зажмите кабель в «колыбели» зажима нагревательного кабеля. Не натягивайте кабель между зажимами, так как это создаст ненужную нагрузку на систему.

7. Жестких правил по прокладке саморегулирующегося нагревательного кабеля в желобах немного. Нет необходимости крепить кабель к самому желобу, потому что он выполнит свою работу, даже если просто проложить его по дну желоба. Одно важное замечание: вы должны использовать вешалку для водосточной трубы всякий раз, когда кабель опускается в водосточную трубу. Это обеспечит защиту кабеля от повреждений острыми кромками и винтами.

Греющий кабель для металлических крыш

Каждую неделю мы получаем много запросов на установку нагревательного кабеля на металлических крышах. Тепловой кабель на металлических кровлях со стоячим фальцем, гофрированных металлических кровлях и металлических кровлях с резьбой требует несколько разных подходов. К прокладке нагревательного кабеля на металлических крышах применяются те же основные правила, что и к стандартным крышам из битумной черепицы (т. е. расположение кабеля, расположение зажимов и т. д.). Основное различие заключается в типе кровельного зажима и способе его установки.

Монтажники по всей стране уже много лет используют один и тот же метод прокладки нагревательного кабеля на металлических крышах. В частности, они используют традиционные кровельные зажимы с гвоздями с комбинацией клея и винтов, чтобы обеспечить точки крепления для системы нагревательного кабеля. Разрешается использовать винты с прокладкой для крепления этих зажимов непосредственно к металлу, как показано в приведенном выше PDF-файле, связанном с выше, когда система крыши уже имеет открытые винты. Все эти методы немного сыроваты, поэтому в настоящее время мы разрабатываем несколько интересных новых решений для крепления теплового кабеля к металлическим крышам (ожидается в начале 2020 года!).

Резюме

Тепловые кабели имеют сомнительную репутацию в сфере предотвращения наледей, главным образом потому, что люди покупают самые дешевые кабели, и когда они неизбежно выходят из строя, вся концепция тепловых кабелей дискредитируется. Проведите исследование, чтобы определить, подходят ли другие подходы к предотвращению образования наледи, которые я обсуждал в первой части, для вашего дома. Если нет, подумайте о высококачественном нагревательном кабеле. Если бы читатели захотели вынести из этого состоящего из трех частей обсуждения нагревательных кабелей два важных момента, то они должны были бы: 1) Тепловой кабель не должен служить заменой домашних улучшений, направленных на устранение основной причины образования ледяных дамб и, 2) Если вы собираетесь тратить время и деньги на нагревательные кабели для предотвращения образования наледи, вам следует купить саморегулирующийся кабель от производителя, которому вы доверяете.

Если вы хотите узнать еще еще о нагревательных кабелях, несколько недель назад я встретился с Рубеном Зальцманом и его командой, чтобы поговорить о его подкасте Structure Tech.
