Схема подключения электрощита: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Схема подключения щитка с автоматами. Схема распределительного щита

Установка электрощита в доме является завершающим этапом подключения жилища к электрической сети. Без этого аппарата провести электрический ток в квартиру или жилой дом невозможно. Именно поэтому необходимо грамотно выполнить работы по его установке на всех этапах: от выбора самого прибора до разработки схемы подключения щитка.

Подготовительный этап

До того, как чертить схему щитка, нужно установить проводку внутри помещения, вмонтировать выключатели и розетки. Когда все сделано, можно приступать к выбору щитка.

На что обратить внимание при выборе электрощита

В первую очередь рассмотрим виды щитков. Они бывают:

• Встраиваемые — это те, которые устанавливаются в специальную нишу и не бросаются в глаза. Наружные или накладные — это те, которые монтируются на ровную стену с помощью DIN-реек недалеко от входа.
• Пластиковые или металлические. У каждого вида материала есть свои плюсы и минусы. Подробнее о них стоит узнать у продавцов-консультантов Vulelectro.
• Импортного или отечественного производства. Многие импортные модели прекрасно зарекомендовали себя на рынке, но отечественные аппараты не уступают им в качестве и продолжительности работы.

Специалисты компании Vulelectro помогут начертить схему подключения распределительного щитка любой марки, а также установят его в любом районе Санкт-Петербурга и Ленинградской области.

Основные компоненты электрощитка

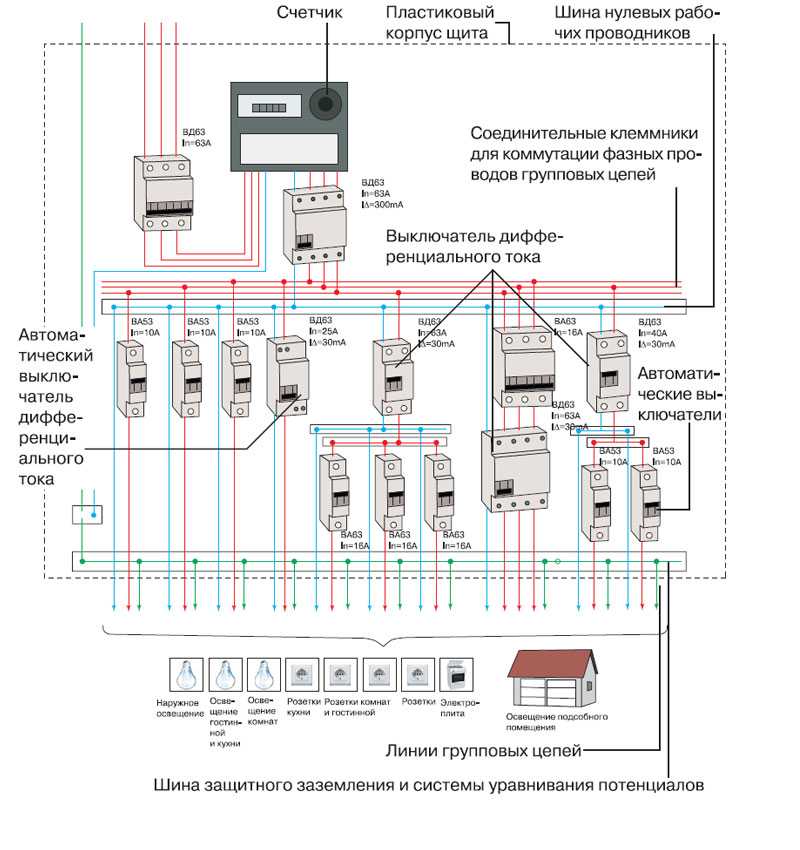

В чертеже схемы электрического щитка должны быть отображены все его основные элементы, к ним относятся: вводной автомат, УЗО, линейные автоматы, корпус коробки, соединительные и распределительные шины, силовая проводка, счетчик электроэнергии и т.д. На электрощит схема должна быть простой и понятной любому сборщику.

В более сложную схему вводного щита могут быть включены и дополнительные элементы, которые отвечают за управлением системой «Умный дом», работой сигнализации или автоматическими воротами. Если вы чертите схему промежуточного электрощита, то часть приборов в ней может отсутствовать.

Приступаем к расчетам

Чтобы правильно начертить схему распределительного щита, нужно грамотно произвести все расчеты. Любая ошибка в расчетах может привести к возникновению аварийной ситуации, короткому замыканию или возгоранию проводки.

Например, слишком тонкая проводка может не выдержать напряжения сети, а слишком мощные аппараты могут стать причиной возгорания розеток и выключателей. Если вы примените провода с большим сечением в сети с низким напряжением, то система не сможет отреагировать на скачок напряжения срабатыванием автоматического отключения.

Обязательно произведите предварительный расчет мощности основных потребителей электроэнергии в доме, таких как холодильник, стиральная и посудомоечная машины, пылесос, электроплита и т.д. Это поможет правильно распределить нагрузку при создании схемы подключения щитка с автоматами.

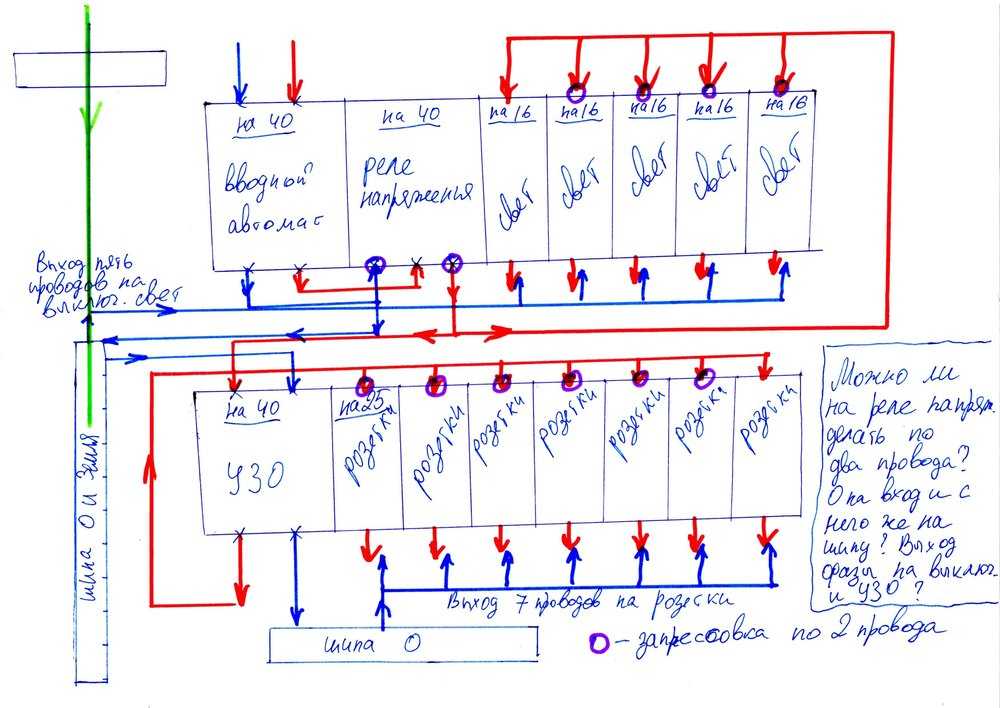

Схема подключения щитка

Ни один уважающий себя мастер не приступит к монтажу электрощита без грамотно составленной схемы. Ведь схема электрического щитка не только показывает количество элементов, их мощность и т.д., но и позволяет существенно сэкономить на проводке.

Виды схем

Схем подключения распределительных щитков существует великое множество. В каждой схеме электрического щитка обязательно должны присутствовать все элементы — это главное правило. Так какие же бывают схемы:

• Схема вводного щита на 380В используется для электрификации частных жилых домов. При создании схемы вводного щита для загородного дома важно равномерно распределить нагрузку между тремя фазами, чтобы избежать разницы в напряжении между фазными жилами.
• Иногда требуется отдельно чертить схему щита учета. Например, оптимальная схема щита учета электричества 380В для загородного коттеджа на 15КВТ предусматривает наличие селективного УЗО. Если счетчики электроэнергии находятся во вводном электрощите, то схему щита учета отдельно чертить не нужно.
• Для квартир в старом жилом фонде советской постройки, где нет заземления проводки, в схему подключения электрощита не добавляют заземляющую РЕ-шину. Чтобы предотвратить скачки напряжения в схему щита в таких помещениях вносят реле контроля напряжения.

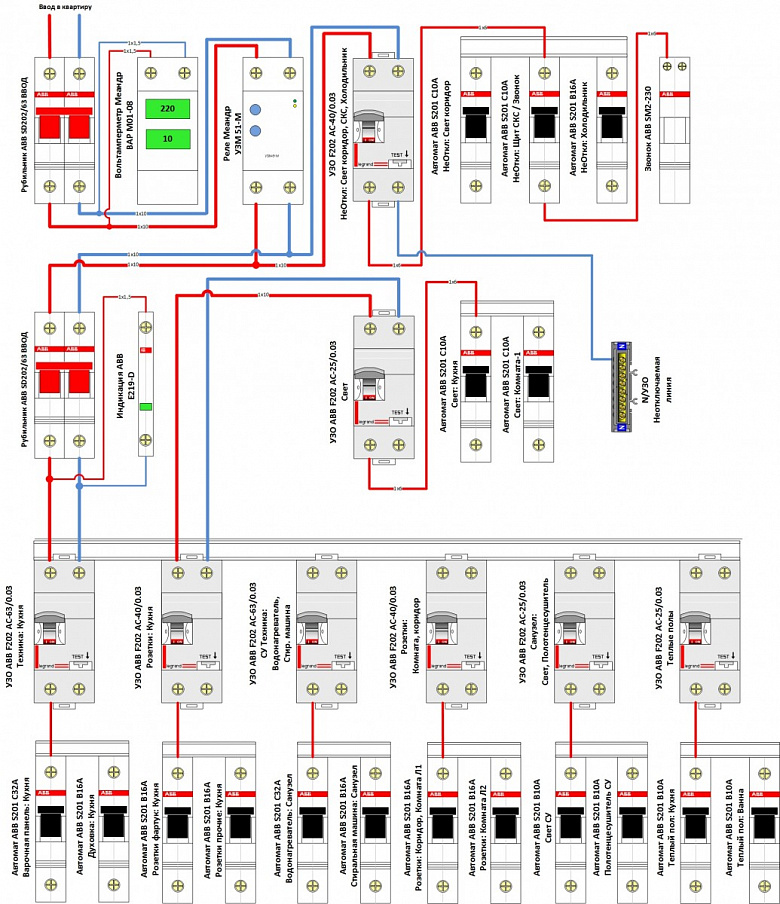

• В схему распределительного щита в квартире с заземлением и тремя и более комнатами надо добавить дополнительные устройства защитного отключения с двумя полюсами.
• В малогабаритных загородных домах нет большой нагрузки на сеть, поэтому схема подключения щитка здесь довольно простая.
• Для электрификации жилья, оснащенного системой «Умный дом» нужны более сложные схемы расположения автоматов в щитке. Ведь в них необходимо добавить много элементов, отвечающих за работу датчиков движения и присутствия, дистанционное управление приборами и прочее.
• Схему подключения щитка с автоматами на крупных промышленных предприятиях чертят обычно инженеры-электрики с высшим профессиональным образованием.

Для какого бы помещения ни создавалась схема распределительного щита, основным ее назначением является защита электросети от перегрузок и короткого замыкания, которое может привести к пожару.

Создание схемы при помощи компьютерной программы

Сейчас все реже схемы подключения электрощитов чертятся вручную на кульмане.

Для создания схем электрических щитков существует множество графических редакторов и специальных компьютерных программ. Они могут быть как бесплатными, так и платными (лицензионными).

С помощью таких программ для создания схем щита можно:

• выбрать необходимую конструкцию электрощита в соответствии с требованиями заказчика;
• полностью укомплектовать его всей необходимой автоматикой;
• задать последовательность присоединения всех модульных аппаратов;
• создать однолинейную схему электрического щита;
• виртуально протестировать работу устройства, меняя те или иные параметры.

Электрики охотно используют подобные программы для создания сложных схем щитков. Такой редактор гарантирует, что созданная с его помощью схема подключения щитка с автоматами будет отвечать всем требованиям норм безопасности и требованиям заказчика.

На что обратить внимание при создании схемы вручную

Если вы считаете, что можете самостоятельно начертить схему подключения щитка, советуем вам обратить внимание на следующие моменты:

• Без тщательных предварительных расчетов схема электрического щита не будет корректной.
• Стремитесь к тому, чтобы схема подключения электрощита была максимально простой.
• Начерченная вами схема щита должна отвечать всем нормативным требованиям.
• Обязательно разделите подключение на несколько силовых линий.
• Автоматические выключатели в схеме автоматов в щитке должны быть установлены на каждое жилое помещение отдельно.

Для того чтобы схема щитка была корректно начерчена, правильнее всего воспользоваться советами опытных специалистов.

Расчет мест в электрощитке

Любая схема электрощита обязательно должна учитывать количество мест, необходимое для установки всех приборов и автоматов.

Это сделать довольно просто, если знать, что единицей измерения в данных расчетах является один модуль. 1 модуль = 17,5 миллиметров. Таким образом получается, что устройство шириной 17,5 мм занимает один модуль в щитке.

Все приборы, которые должна содержать схема автоматов в щитке, имеют стандартные размеры.

Помощь специалистов

Если по какой-то причине созданная вами схема подключения распределительного щитка не жизнеспособна, обратитесь за помощью к опытным электрикам.

Мастера компании Vulelectro готовы прийти на помощь на любом этапе работ.

Вы можете позвонить нам в любое время по телефону +7 (981) 785-86-88 , и наши менеджеры ответят на все интересующие вас вопросы.

Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

— 3 фазы

— Напряжение: 380В

— Выделенная мощность: 15 кВт

— Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание.

Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.



Простая схема подключения электрощита частного дома 15 кВт



 Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.



Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:





Простой щит учета, система заземления TT





Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:



Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт

От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.



Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S





Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT







Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).



Вариант электрического щита частного дома с УЗИП

Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:



Схема щита учета с УЗИП, система заземление TN-C-S





Пошаговая инструкция по расключению доступна по ССЫЛКЕ



Щит учета электрической энергии с УЗИП, заземление ТТ



Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные.

В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В



В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S





Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ



Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т. д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.
