Как мультиметром найти фазу ноль и землю: Как мультиметром найти фазу, ноль и землю?

Как определить фазу мультиметром : самые действенные способы

Содержание:

Мультиметр. Что это за прибор?

Мультиметр (электрики его ещё называют тестером) представляет собой комбинированный прибор для электрических измерений, который объединил в себе множество функций, основные из которых омметр, амперметр, вольтметр.

Эти приборы бывают разными:

• аналоговыми;
• цифровыми;
• переносными лёгкими для каких-то базовых измерений;
• сложными стационарными с большим количеством возможностей.

С помощью мультиметра можно не только определить землю, ноль или фазу, но и померить на участке цепи ток, напряжение, сопротивление, проверить электрическую цепь на целостность.

Прибор представляет собой дисплей (или экран) и переключатель, который можно устанавливать в различные позиции (вокруг него находится восемь секторов). В самом верху (в центре) имеется сектор «OFF», когда переключатель установлен в это положение, значит, прибор выключен. Чтобы выполнять замеры напряжения понадобится установить переключатель в сектора «ACV» (для переменного напряжения) и «DCV» (для постоянного напряжения).

В комплект мультиметра входят ещё два измерительных щупа – чёрный и красный. Чёрный щуп подсоединяется в нижнее гнездо с маркировкой «СОМ», такое подключение является постоянным и используется при проведении любых измерений. Красный щуп в зависимости от замеров вставляется в среднее или верхнее гнездо.

Как использовать прибор?

Выше мы рассмотрели, как найти при помощи индикаторной отвёртки фазный провод, а вот различить ноль и землю при помощи такого инструмента не получится. Тогда давайте поучимся, как проверить жилы мультиметром.

Подготовительный этап выглядит точно так же, как и для работы с индикаторной отвёрткой. При отключенном напряжении зачистите концы жил и обязательно их разведите, чтобы не спровоцировать случайного прикосновения и возникновения короткого замыкания. Подайте напряжение, теперь вся дальнейшая работа будет с мультиметром:

• Выберите на приборе измерительный предел переменного напряжения выше 220 В. Как правило, имеется отметка со значением 750 В на режиме «ACV», установите переключатель на это положение.
• На приборе имеется три гнезда, куда вставляются измерительные щупы. Найдём среди них тот, который обозначен буквой «V» (то есть для измерения напряжения). Вставьте в него щуп.
• Прикасайтесь щупом к зачищенным жилам и смотрите на экран прибора. Если вы видите небольшое значение напряжения (до 20 В), значит, вы касаетесь фазного провода. В случае, когда на экране нет никаких показаний, вы нашли ноль мультиметром.

Для определения «земли» зачистите небольшой участок на любом металлическом элементе домашних коммуникаций (это могут быть водопроводные или отопительные трубы, батареи).

В этом случае у нас будут задействованы два гнезда «СОМ» и «V», вставьте в них измерительные щупы. Прибор установите в режим «ACV», на значение 200 В.

У нас есть три провода, среди них нужно отыскать фазу, ноль и землю. Одним щупом коснитесь зачищенного места на трубе или батарее, вторым дотроньтесь до проводника. Если на экране высвечивается показание порядка 150-220 В, значит, вы нашли фазный провод. Для нулевого провода при аналогичных замерах показание колеблется в пределах 5-10 В, при прикосновении к «земле» на экране ничего не будет отображаться.

Наметьте каждую жилу маркером или изолентой, а чтобы удостовериться в правильности выполненных измерений, сделайте теперь замеры относительно друг друга.

Прикоснитесь двумя щупами к фазному и нулевому проводникам, на экране должна появиться цифра в пределах 220 В. Фаза с землёй дадут немного меньшее показание. А если прикоснуться к нулю и земле, то на экране будет значение от 1 до 10 В.

Как мультиметр поможет найти фазу

Чтобы мультиметр показал, в каком из проводов находится фаза, на приборе нужно выставить режим для определения напряжения переменного тока, который обозначается как V~, установив предел измерения от 500 до 800 В. Подключение щупа производится стандартно, чёрный в разъем «COM», красный в «VmA».

Что такое фаза, ноль и земля: краткое объяснение простыми словами

Прежде чем начать разбираться с проводами в квартире следует хорошо представлять, откуда и какими способами появляются в ней потенциалы напряжения, чем отличаются способы заземления.

Современные промышленные генераторы вырабатывают трехфазную систему токов.

Напряжение по проводам или кабелям поступает к потребителю от трансформаторных подстанций.

При этом в квартиру многоэтажного дома обычно заводится 220 вольт, определяемые между потенциалами одной из фаз и общего нуля. На ввод частного дома может поступать и полноценное трехфазное питание.

Более подробно об этом можно прочитать в статье про электрическое напряжение.

Во времена СССР внутри жилых помещений для экономии материалов использовалась двухпроводная схема питания, когда на электрическую розетку квартиры подавалось два потенциала:

1. одной из трех фаз;
2. общего нуля, который является заземлением одного вывода обмотки трансформаторной подстанции и обозначается латинскими буквами PEN.

Эта самая простая система заземлений больше не имеет никаких дополнительных контуров.

Современная схема подключения жилых помещений более сложная. В ней отдельно смонтированы потенциалы заземления выходной обмотки трансформаторной подстанции двумя магистралями, разделяющими PEN:

1. рабочего ноля N, который используется только для протекания токов, обеспечивающих полезную работу бытовых механизмов;
2. защитного проводника PE, предназначенного для отвода опасных токов утечек при аварийных ситуациях на электрическом оборудовании.

Разновидностями современной системы заземлений, обладающих дополнительным защитным контуром, являются ее модификации: TN-C-S, TT.

Сейчас у жителей частных домов есть возможность сделать защитное заземление своими руками и спастись от случайных аварийных ситуаций.

Тем же людям, кто проживает в старых многоквартирных домах, приходится ждать очереди, когда государство переведет их на более безопасную систему. А новые здания строятся с учетом существующих нормативов ПУЭ.

Таким образом, в современной квартире можно встретить две системы подключения бытовых приборов, выполненных по двухпроводной или трехпроводной схеме.

Для них выпускаются свои два вида электрических розеток, к которым монтируются 2 либо 3 провода.

Для их подключения разработаны определенные правила монтажа.

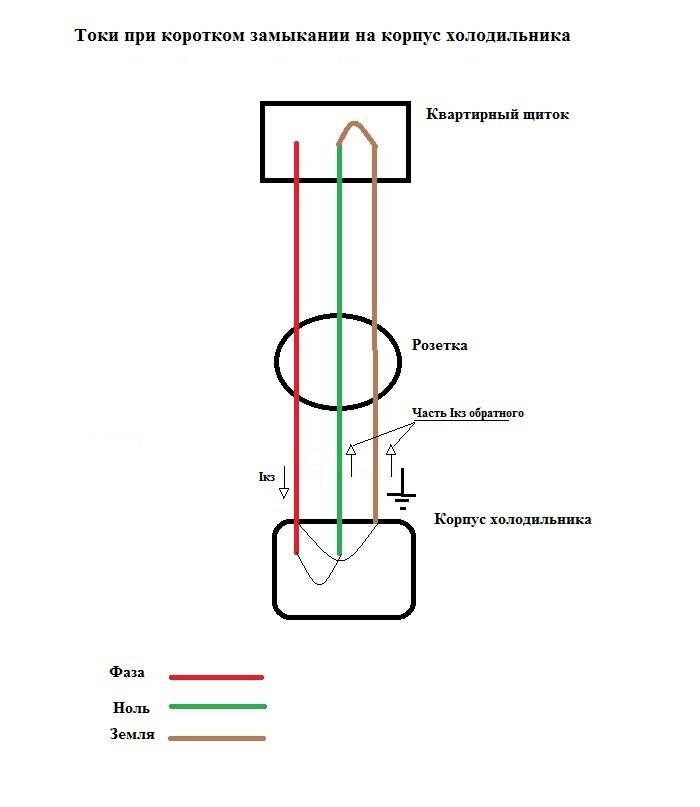

Таким образом: потенциалы рабочего ноля N и земли РЕ объединены на заземленной части выходной обмотки трансформаторной подстанции. В старой схеме они подводятся одним проводником PEN, а в новой — двумя раздельными.

Требования ПУЭ к монтажу РЕ проводника очень жесткие, в нем должно обеспечиваться минимально допустимое сопротивление протеканию аварийного тока. Он монтируется без использования коммутационных аппаратов на проводах повышенной надежности.

В рабочий ноль могут включаться контакты автоматических и дифференциальных выключателей, УЗО, коммутационных аппаратов, а рабочие провода подбираются для передачи только обычных нагрузок.

За счет этих двух требований и благодаря удалению бытовой проводки от трансформаторной подстанции на стороне потребителя между РЕ и N создается небольшая разность потенциалов, которую можно замерить обыкновенным вольтметром.

Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы

До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.

Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.

При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.

Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.

Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:

1. при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
2. замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.

Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.

На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.

Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.

Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.

Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.

Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.

Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.

Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.

Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.

Проверка трёхпроводного подключения

При установке осветительных приборов нередко для монтажа используются три провода: относящиеся к фазе и нулю, а также заземление. Если сравнить ноль и землю, между ними будет обнаружено нулевое напряжение.

Осуществляя определение фазы, можно увидеть, что напряжение между нагруженным проводом и нулем составляет 220 В. Если проверить фазный провод и землю, результат будет таким же. Последовательность подключения красного и чёрного щупов к фазе и нулю в процессе проведения этих измерений ни на что не влияет.

Определение фазы среди двух проводов

Определяя фазу с помощью мультиметра среди двух проводов, красный щуп следует соединить с проводом, а тот, который чёрного цвета, с заземленным объектом. В его качестве некоторые используют батарею отопления. Выясняя, какой из двух проводов является фазным, необходимо учитывать, что именно на нем отображается сетевое напряжение. В противном случае он будет нулевым.

Для фазного провода в розетке 220 В величина напряжения будет несколько отличаться от стандартного. Её точная величина зависит от конкретных условий, при которых возникла необходимость проверить фазу. При выборе в качестве заземления отопительной батареи нужно учитывать, что она не всегда может выполнять такую функцию. Например, если на одном из этажей элементы отопительной системы были заменены на детали из не токопроводящего материала, то на последующих этажах система не будет иметь прямого электрического контакта с землёй. В таком случае поиск контакта для заземления нужно продолжить.

В некоторых случаях для проверки фазы мультиметром мастер держит чёрный щуп рукой. В рассматриваемой ситуации человеку не грозит опасность от электрического тока, но разность потенциалов может существенно отличаться от 220 В. Человек защищён, поскольку мультиметр в этом режиме работы имеет значительное сопротивление. Учитывая то, что перед началом работы осуществлялась проверка на исправность, в работоспособности прибора можно быть уверенным.

Опытные электрики до того, как найти фазу и ноль, не забывают о требованиях безопасности: стоять на коврике, сделанном из изоляционных материалов, прикасаться к щупу только в течение очень короткого времени и никогда не делать этого одновременно двумя руками.

Как определить, где нулевой провод

После нахождения фазового провода можно легко определить с помощью мультиметра, какой является нулевым. Определив напряжение между проверяемыми жилами, можно убедиться, что оно составляет 220 В. Если оно другое, то провод не является нулевым.

Это можно узнать ещё одним способом. Если красный щуп держать в руке, а чёрным прикоснуться к нужному проводу, то для нулевого провода на дисплее высветится ноль или значение не превышающее 20 В. Его точное значение зависит от конкретных условий измерения. Этот способ найти ноль безопасен.

Различить с помощью мультиметра заземление и нулевой провод практически невозможно, так как эти провода выполняют сходные функции. Нулевой провод соединён с трансформаторной подстанцией и заземлён на ней. Заземление соединено с землёй непосредственно в доме.

Требования безопасности при выполнении измерений

Выполнение работ там, где есть высокое напряжение, требует тщательного соблюдения мер безопасности. Нужно обратить внимание на следующее:

• Перед тем, как померить напряжение, нужно убедиться, что мультиметр настроен на измерение переменного напряжения.
• Нужно проверить, что установлена нужная шкала. Значение реального напряжения не должно превышать того, которое указано на шкале.
• Если в помещении высокая влажность измерять в таких условиях нельзя. В этих условиях электричество может представлять опасность для человека.
• Непосредственно во время замеров нельзя менять режим работы прибора или используемую шкалу измерений.

Если в процессе измерений человек берёт щуп в руку, а другим проверяет провод, то желательно при этом стоять на специальном коврике или в такой обуви, которая не пропускает тока. В большинстве случаев это не требуется, но полностью исключить необходимость таких мер безопасности нельзя.

3 заключительных совета из личного опыта

Здесь я поделюсь тремя случаями, которые должны помочь вам облегчить жизнь при общении с электричеством, исключить типичные ошибки.

Удлинитель для мультиметра

Работая тестером на различных объектах мне пришлось изготовить простой удлинитель его концов.

На самодельное пластиковое мотовильце намотал длинный гибкий провод и припаял к нему два штеккера. На фото показаны крокодил и самодельный щуп из спицы велосипеда, закрытый корпусом шариковой ручки. Они легко надеваются и снимаются в зависимости от необходимых задач.

Этот удлинитель занимает мало места, не путается, очень выручает меня при прозвонке удаленных объектов. Он же будет полезен при проверке фазы методом емкостного тока.

«Неисправный телевизор»

Этот случай произошел, когда у нас еще работали черно-белые кинескопные телевизоры.

Соседка с пятого этажа пришла с просьбой: “Помоги, у меня телевизор перестал включаться”. Пришлось брать тестер и инструменты. Первым делом измерил напряжение в розетке: 220 вольт, норма.

Дальше вскрыл заднюю крышку и стал проверять цепи питания подачи напряжения на трансформатор. Все вызвонил, а неисправности не нашел, предохранители и провода целые, кнопки рабочие.

Еще раз проверил розетку: опять 220. Пришлось сильно задуматься. В итоге взял удлинитель, подключил его в другой комнате и запитал телевизор. Он заработал.

Стал разбирать розетку. Алюминиевая лапша 2,5 квадрата. Оба конца исправны, тестер показывает напряжение 220. Включил настольную лампа, а она не горит. Опять возвращаюсь к вольтметру и вижу всего 40 вольт.

Делаю вывод: под нагрузкой где-то пропадает контакт. Лезу в распределительную коробку, осматриваю соединения. Прощупываю провода и замечаю внутри изоляции обломанную жилу: концы подвижны, но соприкасаются.

Когда через них проходит маленький ток от тестера, то контакт надежный, а при увеличении нагрузки от настенной лампы или телевизора он ухудшается и цепь не работает.

Раньше такие неисправности хорошо выявлялись контрольной лампой. Сейчас она запрещена правилами по ряду причин. Однако проверять наличие фазы на проводе под нагрузкой более правильно, чем без нее.

«Электрик по совместительству»

Десяток лет назад встал вопрос о ремонте ванной и туалета. Жене порекомендовали хорошего плиточника по имени Сергей. Он профессионально занимается отделочными работами, имеет опыт, показывает фотографий в своем портфолио.

Цена устроила, договорились. Сергей приступил к работе. По ходу дела он взял на себя весь ремонт, как сейчас говорят, «помещения под ключ», включая сантехнику, электрику, замену дверей.

Во время не удачного демонтажа старой дверной рамы рухнула небольшая часть стены с замурованной проводкой. Одни провода оборвались, а на других повис кусок бетона. (В этом месте был установлен трёхклавишный выключатель и розеточный блок.)

Сергей попытался разобрать образовавшийся клубок и получил сильный удар током. Автоматы отключили короткое замыкание, а неудачный электрик впал в шоковое состояние.

К его счастью в этот момент я пришел с работы и увидел всю эту картину. Сергей сразу заявил, что дальше он с этой неисправностью сам не справится, а от электричества теперь будет держаться подальше.

Пришлось мне браться за прозвонку и монтаж всей проводки. Вам же хочу напомнить, что работы под напряжением относятся к опасным. Их допускается выполнять только обученному персоналу, обладающему:

1. специальными знаниями;
2. практическими навыками;
3. крепким физическим здоровьем.

Если хоть одно из этих требований отсутствует, то беда неминуема. Дабы ее не было — привлекайте профессиональных электриков. Вот и вся информация о том, как мультиметром найти фазу.

Предыдущая

РазноеЭлектромагнитное излучение – невидимый убийца.

Следующая

РазноеКак правильно соединить провода между собой

Как определить фазу и ноль мультиметром, отверткой индикаторной

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

• 1 Инструкция по использованию
• 2 Альтернативная методика с использованием тестера
• 3 Определение назначения проводов по цвету
• 4 Применение контрольной лампы

Проводя установку электрооборудования, например, подключая светильники и закрепляя выключатели, часто приходится решать проблему, как определить фазу и ноль. Самый простой способ определения, который подходит для любого пользователя, это метод выявления наличия тока с помощью индикаторной отвертки. На первый взгляд она такая же, как и обычная, имеет металлическое жало и рукоятку. Кроме этого имеется маленькая металлическая кнопка и лампочка.

Профессиональные электрики, как правило, подводят ток в розетке с левой стороны, а в патроне светильника по центру. Но что бы быть точно в этом уверенным надо действовать следующим образом.

Инструкция по использованию

Применяя данное устройство, надо быть очень осторожным, так как при несоблюдении мер безопасности можно получить электрический удар. Ни в коем случае нельзя прикасаться к открытому, неизолированному кончику индикаторной отвертки.

На линию, на которой проводится работа, надо подать питание, но потребители электроэнергии (компьютеры, телевизоры и т.п.) должны быть отключены.

Есть очень простой способ, как найти фазу и ноль индикаторной отверткой. Для этого нужно разместить ее на проверяемой поверхности и нажать на кнопку, расположенную на ручке. Если индикатор горит, то это силовой провод. Если жало будет размещено на проверяемой поверхности и после нажатия на кнопку вы увидите, что лампочка на ручке не горит – значит, это ноль. Таким нехитрым действием можно пользоваться во время электротехнических работ. По указанной методике можно узнать, как определить фазу в розетке, автомате и патроне.

Альтернативная методика с использованием тестера

Для поиска нужного элемента можно воспользоваться мультиметром. Для того чтобы проверить, где находится искомый проводник тестером, сначала требуется перевести его в режим измерения переменного тока. Для этого необходимо повернуть ручку управления в положение, напротив которого будет указан знак V~. Такой знак есть на каждом мультиметре. Далее возможны два пути.

· Для определения фазы в розетке или автомате нужно зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если видим на индикаторе незначительное напряжение, например, 4,15, то это говорит о том, что там ноль. Если показания, близкие к 200 вольтам, это указывает на то, что данный контакт силовой.

· Второй вариант заключается в том, что один щуп прибора надо поставить на заведомо заземленный предмет, а вторым, так же как и в первом способе, прикоснуться к элементу. Если прибор показывает незначительное напряжение, например, 0,15, то это означает, что контакт нулевой, а показания прибора являются незначительно наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г. , который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Применение контрольной лампы

Контрольная лампа — это простая лампа накаливания, к которой присоединены две изолированные проволоки по несколько сантиметров каждая. Одним концом проволоки нужно дотронуться до радиатора отопления или трубопровода, а другим – до проверяемой области. Посмотрим, как определить фазу. Она находится там, где во время данной процедуры лампочка зажглась. Необходимо понимать, что такой способ является достаточно опасным в связи с большой вероятностью электроудара.

Многие считают, что легко найти фазу без специальных устройств. Но на самом деле использование подручных средств опасно, с ними вы можете запросто расстаться с жизнью. Обязательно надо использовать приборы – пусть и несложные. Достаточно приобрести самый простой индикатор питания, который стоит совсем не дорого.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как проверить землю с помощью мультиметра (шаг за шагом)

Мигают ли ваши фары? Ваша стиральная машина работает медленно, работает со сбоями или вообще не работает?

Если ваш ответ на эти вопросы положительный, возможной причиной является заземляющее соединение в вашем доме.

Заземление в домах — одна из самых важных тем, о которых вам нужно позаботиться.

Правильная работа электрических устройств не только важна, но и может стать решающим фактором между жизнью и смертью.

В этом руководстве вы найдете все, что вам нужно знать об испытательном полигоне.

Давайте приступим.

Что такое заземление?

Заземление, также называемое заземлением, является защитной практикой в ​​электрических соединениях, которая снижает риск или последствия поражения электрическим током.

При надлежащем заземлении электричество, выходящее из розеток или электрических устройств, направляется в землю, где рассеивается.

Без заземления это электричество накапливается в розетках или металлических компонентах устройства и может привести к тому, что приборы не будут работать или работать должным образом.

Человек, вступивший в контакт с этими электрически заряженными металлическими компонентами или оголенными проводами, подвергается риску смертельного поражения электрическим током.

Заземление направляет это избыточное электричество в землю и предотвращает все это.

Теперь вы понимаете, почему важно, чтобы розетки в вашем доме имели надлежащее заземление.

Мультиметр — это инструмент для устранения проблем с электричеством, которого достаточно для проверки заземления в розетках.

Как проверить заземление с помощью мультиметра

Поместите красный щуп мультиметра в выходной порт под напряжением, поместите черный щуп в нейтральный порт и запишите показания. Держите красный щуп в активном порту и поместите черный щуп в порт заземления. Если показания не такие, как в предыдущем тесте, ваш дом не имеет надлежащего заземления .

Они будут объяснены далее.

• Шаг 1. Вставьте щупы в мультиметр

При проверке заземления в домашних розетках обратите внимание на то, как вы подключаете щупы к мультиметру.

Подключите красный (положительный) щуп к порту мультиметра с маркировкой «Ω, V или +», а черный (отрицательный) щуп к порту мультиметра с маркировкой «COM или -».

Так как вы будете тестировать горячие провода, убедитесь, что ваши провода в хорошем состоянии, и вы не перепутаете выводы на мультиметре, чтобы не повредить его.

• Шаг 2. Установите мультиметр на переменное напряжение

Ваша бытовая техника работает от переменного тока, и, как и ожидалось, это тип напряжения, которое выдают ваши розетки.

Теперь вы просто поворачиваете циферблат мультиметра в положение напряжения переменного тока, которое обычно обозначается как «VAC» или «V~».

Это дает наиболее точные показания.

• Шаг 3: Измерьте напряжение между портами под напряжением и нейтралью

Поместите красный (положительный) щуп мультиметра в выходной порт под напряжением, а черный (отрицательный) щуп — в нейтральный порт.

Активный порт обычно является меньшим из двух портов на вашей розетке, а нейтральный порт является самым длинным среди них.

Заземляющий порт, с другой стороны, обычно имеет форму буквы «U».

Порты некоторых настенных розеток могут иметь различную форму, и в этом случае активный порт обычно находится справа, нейтральный порт — слева, а порт заземления — вверху.

Значение напряжения между проводами под напряжением и нейтралью важно для последующего сравнения.

Снимите мерки и перейдите к следующему шагу.

• Шаг 4: Измерьте напряжение между портами под напряжением и заземлением

Теперь выньте черный щуп из нейтрального выходного порта и воткните его в порт заземления.

Обратите внимание, что ваш красный зонд остается в активном порту.

Вы также должны убедиться, что щупы соприкасаются с металлическими компонентами внутри розеток, чтобы ваш мультиметр имел показания.

Проведите измерения и перейдите к следующему шагу.

• Шаг 5: Измерьте напряжение между нейтральным и заземляющим портами

Дополнительное измерение, которое вы хотите провести, — это показания напряжения между нейтральным и заземляющим портами.

Поместите красный щуп в нейтральный выходной порт, поместите черный щуп в порт заземления и проведите измерения.

• Шаг 6: Оценка результатов

Настало время для сравнения, и вы будете делать их много.

• Во-первых, если расстояние между вашим рабочим и заземляющим портами близко к нулю (0), возможно, ваш дом не заземлен должным образом.

• Далее, если измерение между вашими активными и нейтральными портами не находится в пределах 5 В или совпадает с измерением между вашими активными и заземляющими портами, возможно, ваш дом не заземлен должным образом. Это означает, что при наличии заземления, если тест «фаза и нейтраль» зафиксирует 120 В, ожидается, что тест «фаза и земля» зафиксирует от 115 В до 125 В.

• Если все это подтвердится, вы можете сделать еще одно сравнение. Это необходимо для проверки уровня утечки из заземления и определения его качества.

Получите разницу между показаниями теста «фаза и нейтраль» и теста «фаза и земля».

Добавьте это к показаниям теста «нейтраль и земля».

Если их сложение превышает 2 В, то ваше заземление не в идеальном состоянии и его следует проверить.

В этом видео мы объясняем весь этот процесс:

Еще один тест, который вы можете выполнить, касается удельного сопротивления заземления вашего заземления.

Однако это совсем другая тема, и вы можете ознакомиться с нашей подробной статьей о проверке сопротивления заземления с помощью мультиметра.

Проверка заземления с помощью лампочки

Для проверки заземления в домашней розетке с помощью лампочки вам понадобится шаровая розетка и пара кабелей.

Вкрутите лампочку, а также прикрепите кабели к шаровому патрону.

Теперь убедитесь, что другие концы кабелей оголены как минимум на 3 см (без изоляции) и вставьте их в выходные порты под напряжением и нейтралью.

Если лампочка не загорается, значит, ваш дом не заземлен должным образом.

Как видно, этот тест не такой подробный и точный, как тест мультиметром.

Заключение

Проверка заземления в вашем доме — довольно простая процедура.

Все, что вам нужно сделать, это провести измерения между различными настенными розетками и сравнить эти измерения друг с другом.

Если эти измерения не совпадают или остаются в пределах заданных диапазонов, заземление в вашем доме неисправно.

Часто задаваемые вопросы

Как узнать, что у вас плохой провод заземления?

Одним из распространенных симптомов плохого заземления в домах является тусклый или мерцающий свет. В других случаях электроприборы в вашем доме могут не включаться или работать неправильно.

Сколько Ом должно быть у заземляющего провода?

Ожидается, что сопротивление в вашем домашнем заземлении будет составлять не более 5 Ом, в то время как наиболее оптимальное значение равно нулю (0) Ом. Чем ближе значение сопротивления к нулю, тем лучше заземление.

К чему может привести ослабление провода заземления?

Ненадежное заземление приведет к тому, что ваши лампочки станут тусклыми или мерцают. Это также приводит к неисправности или полному прекращению работы электроприборов, поскольку для их работы не хватает мощности.

Как определить нулевую фазу и массу. Как найти фазу, землю и ноль в квартирной проводке

0 2 116

Согласно правилам устройства электроустановок (ПУЭ, основной документ всех электромонтажников) — электрические кабели разного назначения должны иметь маркировку, отличающуюся по цвету. И если проводку в вашей квартире делал грамотный специалист, то, открыв распределительную коробку, вы увидите провода разного цвета.

• Земля будет желтой, зеленой или желто-зеленой.
• Ноль будет синим или синим.
Фаза
• имеет самую богатую палитру, это серый и красный, розовый и бирюзовый, оранжевый и лиловый, но чаще всего — коричневый, черный или белый.

Но иногда домашнего мастера поджидает неприятный сюрприз в виде проводов одного цвета. Или того хуже — от щитка до квартиры тянутся провода одного цвета, а в помещении — другого. Как разобраться в путанице проводов?

Правильнее всего пригласить квалифицированного электрика, электричество штука коварная и опасная. Но если вы абсолютно уверены в своей внимательности и аккуратности, действуйте!

Ищу фазу

В первую очередь отключите подачу электроэнергии в квартиру на электрощите. Все выключатели должны быть выключены! Затем нужно добраться до проводов, сняв уплотнительную рамку и размотав розетку.

Важный момент!   Отсоедините провода от розетки, обязательно разведите их в разные стороны.

После этого можно освобождать провода от изоляции и, подав напряжение в квартиру, приступать к поиску фазы с помощью индикаторной отвертки. Держите инструмент только за защитный кожух, положив указательный палец на металлический конец рукоятки. Поочередно прикасайтесь кончиком отвертки к проводам. Фаза — та, на которой горит индикатор. Если провод двухжильный, этого достаточно: вторая жила нулевая. В случае с трехжильным придется продолжить исследования мультиметром.

В поисках земли

Мультиметр — комбинированный электроизмерительный прибор, сочетающий в себе функции вольтметра, амперметра и омметра. Необходимо включить мультиметр для измерения переменного напряжения в диапазоне выше 220 вольт. Прикасаемся щупами одного из приборов к найденной ранее фазе, других — сначала к одному из неопознанных проводов, потом к другому. Смотрим, какое значение напряжения показывает мультиметр в каждом из случаев. 220 вольт соответствует нулю, при касании земли значение будет меньше.

Кстати, с помощью мультиметра можно определить фазу. Диапазон измерений будет тот же — выше 220 вольт. Щуп, который тянется из гнезда с маркировкой V, поочередно касаются проводов. Фаза будет сигнализировать о себе индикатором 8–15 вольт, а ноль – нулем на шкале прибора.

Как определить: фазу, ноль и землю

Для двухжильного подключения:

Важно:   При определении фазы в электропроводке дома или квартиры необходимо будет подать напряжение на эту проводку. В связи с этим последующие работы и эксперименты становятся небезопасными для жизни . Поэтому 100 раз подумайте, нужно ли оно вам, может лучше вызвать профессионального электрика, имеющего допуск. Жизнь намного дороже, чем деньги, которые он берет у вас.

Если вы равнодушно отнесетесь к моим предостережениям, то идите дальше и читайте по пунктам как бы из двух проводов определите где фаза, а где ноль.

1. Отключите все электроприборы.

2. Обесточить квартиру или дом, напряжение должно быть отключено вообще.

3. Вскрываем те два провода, по которым собираемся «выяснить связь». Я не имею в виду, что нужно полностью снимать изоляцию с проводов, просто их кончики должны быть слегка оголены и зачищены, а также расположены на расстоянии друг от друга, чтобы они случайно не соприкасались, и не произошло короткого замыкания .

4. Повторно подайте напряжение, включая необходимые провода.

5. Возьмите индикаторную отвертку. Если у вас его нет, то нужно купить. Стоит очень смешных денег, как буханка хлеба. Поэтому не надо искать других способов и говорить, что: «У меня нет отвертки, может, лампочки получше».

6. Индикаторная отвертка должна находиться в правой руке. Вам нужно только взять его за диэлектрическую ручку. Прикоснитесь концом отвертки поочередно к каждому из проводов. При этом указательный палец правой руки должен располагаться на кончике ручки, которая должна быть металлической.

Тот провод, на котором загорелся индикатор, это фаза , а второй провод, естественно, ноль .

Вся эта инструкция очень хорошо подходит для двухжильного подключения, но проводов может быть 3, то есть ноль, фаза и земля.

Для трехжильного провода:

Точно так же определяете фазу в трехжильном проводе:   загорится индикатор. На землю и ноль индикатор отвертки реагировать не будет.

Ноль и земля определяется в разных случаях по-разному. Некоторые определяются по цветам проводов: коричневый — фаза , синяя/голубая — ноль злая желтая/полосатая — земля . Однако в этом случае нужно полагаться на электриков, которые не должны путаться и использовать определенный цвет для того или иного провода. поэтому этот метод сразу отпадает.

Можно взять патрон с лампочкой и двумя проводами, один прикрутить к определяемой вами фазе, а остальные два провода поочередно трогать: откуда идет свет и

ноль . Однако лампочка может загореться, если к ней прикоснуться. по суше . Можно поочередно измерять напряжение вольтметром. В паре фаза-ноль напряжение должно быть больше, чем в паре фаза-земля.

Подсказки для изучения 0 и земли:

1. Поднимитесь на щит и отключите защитное исчезновение. На оставшейся паре проводов будет работать нагрузка (лампа). Это если точно знать, где земля в щите.

2. Замкните фазу на один из оставшихся проводов. Если пробка выбита, то ноль. Если нет, то земля. При условии, что у вас пробки, и вы не боитесь, что вся проводка сгорит. И это довольно опасно.

3. Есть специальные индикаторные отвертки с батарейкой, ИЭК продает такие же (такие желтые), так удобно землю от нуля отличать. Вскрываем неоновую фазу, вырубаем сумку/автомат ввода (работает только если двухполюсный), тыкаем в остальные концы, что горит — земля, что не горит — ноль.

4. Вольтметром переменного тока измерить напряжение между неопределенным проводом и батареей теплоснабжения (отковырнуть краской и потрогать металл). Потенциал заземляющего провода будет равен нулю, а нулевого провода из-за перекоса фаз (разные нагрузки на фазы) потенциал может быть от нуля до 20-30 вольт.

5. Если у Вас трехпроводная сеть, то должно быть УЗО, затем определите фазный провод, предварительно отключив всю нагрузку (т.е. он никуда не должен быть подключен к приборам). После определения фазы и подключения к ней (например, лампы накаливания) подключить второй провод к любому из оставшихся проводов (все подключения выполнять со снятием напряжения), включить УЗО, затем включить вводной автоматический выключатель, если УЗО не отключается, значит второй провод нулевой, а если есть срабатывание УЗО, то это защитное заземление.

09.09.2014, 15:33 |

  ВОПРОС:
Попросили поставить розетки и выключатели в новый, частный дом. Где-то всего около 60 штук. Поехал, посмотрел, начал делать. Все шло гладко, пока в одной из комнат я не поменял цвет проводов. Был стандартный набор: белый, синий, желто-зеленый, а потом были совсем другие цвета. Проблем с определением фазного провода не возникло. Но где земля, а где ноль? Измерив прибором напряжение между фазой и проводами, нашел 230 и 190 вольт соответственно. Ну я и решил, что где 230 ноль, а где 190 земля. Но как определить, если можно так сказать, более научно, где ноль, а где земля? На тот момент у меня не было возможности прозвонить из-за отсутствия каких либо проводов. Установил по его решению. Вопрос. Я ошибся или нет? Если так, то, что это? И возможные последствия этой ошибки.

ОТВЕТ:
Здравствуйте!
Ну не стоит лезть в дебри, ответ лежит на поверхности : молодец: Идея в чем. У вас три провода, фаза известна. Теперь подойдите к электрощиту, я думаю, что вы знаете линию в эту комнату. Проследите вывод провода от АВ или УЗО к кабелю. Определить провода рабочего нуля и защитного заземления. Далее, зависит от вашего адаптива для определения фазы. Итак, есть:

1.
