Тепловой расчет отопления: Тепловой расчет здания — расчет тепловой нагрузки на отопление, теплотехнический расчет, расчет систем отопления — цена от 35 руб./м2 в Екатеринбурге

1. Тепловой расчет существенно упрощает бюрократические процессы, связанные с газификацией частного дома.
2. Определение мощности, требуемой для отопления жилья, позволяет выбрать нагревательный котел с оптимальными характеристиками. Вы не переплатите за избыточные характеристики изделия и не будет испытывать неудобств из-за того, что котел недостаточно мощен для вашего дома.
3. Тепловой расчет позволяет более точно подобрать радиаторы, трубы, запорную арматуру и прочее оборудование для отопительной системы частного дома. И в итоге все эти довольно дорогостоящие изделия проработают столько времени, сколько заложено в их конструкции и характеристиках.

Схема, иллюстрирующая систему отопления частного дома

Исходные данные для теплового расчета системы отопления

Прежде чем приступать к подсчетам и работе с данными, их необходимо получить. Здесь для тех владельцев загородных домов, которые прежде не занимались проектной деятельностью, возникает первая проблема – на какие характеристики стоит обратить свое внимание. Для вашего удобства они сведены в небольшой список, представленный ниже.

1. Площадь постройки, высота до потолков и внутренний объем.
2. Тип здания, наличие примыкающих к нему строений.
3. Материалы, использованные при возведении постройки – из чего и как сделаны пол, стены и крыша.
4. Количество окон и дверей, как они обустроены, насколько качественно утеплены.
5. Для каких целей будут использоваться те или иные части здания – где будут располагаться кухня, санузел, гостиная, спальни, а где – нежилые и технические помещения.
6. Продолжительность отопительного сезона, средний минимум температуры в этот период.
7. «Роза ветров», наличие неподалеку других строений.
8. Местность, где уже построен или только еще будет возводиться дом.
9. Предпочтительная для жильцов температура тех или иных помещений.
10. Расположение точек для подключения к водопроводу, газу и электросети.

Теплопотери в доме

Мероприятия по теплоизоляции, приведенные на изображении выше, помогут существенно уменьшить количество энергии и теплоносителя, необходимого для обогрева жилого дома

Расчет мощности системы отопления по площади жилья

Одним из наиболее быстрых и простых для понимания способов определения мощности отопительной системы является расчет по площади помещения. Подобный метод широко применяется продавцами нагревательных котлов и радиаторов. Расчет мощности системы отопления по площади происходит в несколько простых шагов.

Возможно, Вас заинтересует информация-теплосчетчики на отопление

Шаг 1. По плану или уже возведенному зданию определяется внутренняя площадь постройки в квадратных метрах.

Шаг 2. Полученная цифра умножается на 100-150 – именно столько ватт от общей мощности отопительной системы нужно на каждый м² жилья.

Шаг 3. Затем результат умножается на 1,2 или 1,25 – это необходимо для создания запаса мощности, чтобы отопительная система была способна поддерживать комфортную температуру в доме даже в случае самых сильных морозов.

Шаг 4. Вычисляется и записывается конечная цифра – мощность системы отопления в ваттах, необходимая для обогрева того или иного жилья. В качестве примера – для поддержания комфортной температуры в частном доме площадью 120 м

Совет! В некоторых случаях владельцы коттеджей разделяют внутреннюю площадь жилья на ту часть, которой требуется серьезный обогрев, и ту, для которой подобное излишне. Соответственно, для них применяются разные коэффициенты – к примеру, для жилых комнат это 100, а для технических помещений – 50-75.

Шаг 5. По уже определенным расчетным данным подбирается конкретная модель нагревательного котла и радиаторов.

Расчет площади коттеджа по его плану. Также здесь отмечены магистрали отопительной системы и места установки радиаторов

Таблица расчета мощности радиаторов по площади помещения

Следует понимать, что единственным преимуществом подобного способа теплового расчета отопительной системы является скорость и простота. При этом метод обладает множеством недостатков.

1. Отсутствие учета климата в той местности, где возводиться жилье – для Краснодара система отопления с мощностью 100 Вт на каждый квадратный метр будет явно избыточной. А для Крайнего Севера она может оказаться недостаточной.
2. Отсутствие учета высоты помещений, типа стен и полов, из которых они возведены – все эти характеристики серьезно влияют на уровень возможных тепловых потерь и, следовательно, на необходимую мощность отопительной системы для дома.
3. Сам способ расчета системы отопления по мощности изначально был разработан для больших производственных помещений и многоквартирных домов. Следовательно, для отдельного коттеджа он не является корректным.
4. Отсутствие учета количества окон и дверей, выходящих на улицу, а ведь каждый из подобных объектов является своеобразным «мостиком холода».

Так имеет ли смысл применять расчет системы отопления по площади? Да, но только в качестве предварительных прикидок, позволяющих получить хоть какое-то представление о вопросе. Для достижения лучших и более точных результатов следует обратиться к более сложным методикам.

Расчет мощности системы отопления по объему жилья

Представим следующий способ расчета мощности системы отопления – он также является довольно простым и понятным, но при этом отличается более высокой точностью конечного результата. В данном случае основой для вычислений становится не площадь помещения, а его объем. Кроме того, в расчете учитывается количество окон и дверей в здании, средний уровень морозов снаружи. Представим небольшой пример применения подобного метода – имеется дом общей площадью 80 м², комнаты в котором имеют высоту 3 м. Постройка располагается в Московской области. Всего есть 6 окон и 2 двери, выходящие наружу. Расчет мощности тепловой системы будет выглядеть так.                                                                                     «Как сделать автономное отопление в многоквартирном доме, Вы можете прочитать в нашей статье».

Шаг 1. Определяется объем здания. Это может быть сумма каждой отдельной комнаты либо общая цифра. В данном случае объем вычисляется так – 80*3=240 м³.

Шаг 2. Подсчитывается количество окон и количество дверей, выходящих на улицу. Возьмем данные из примера – 6 и 2 соответственно.

Шаг 3. Определяется коэффициент, зависящий от местности, в которой стоит дом и того, насколько там сильные морозы.

Таблица. Значения региональных коэффициентов для расчета мощности отопления по объему.

Тип зимы	Значение коэффициента	Регионы, для которых данный коэффициент применим
Теплая зима. Холода отсутствуют или очень слабы	От 0,7 до 0,9	Краснодарский край, побережье Черного моря
Умеренная зима	1,2	Средняя полоса России, Северо-Запад
Суровая зима с достаточно сильными холодами	1,5	Сибирь
Экстремально холодная зима	2,0	Чукотка, Якутия, регионы Крайнего Севера

Расчет мощности системы отопления по объему жилья

Так как в примере речь идет о доме, построенном в Московской области, то региональный коэффициент будет иметь значение 1,2.

Шаг 4. Для отдельно стоящих частных коттеджей определенное в первой операции значение объема здания умножается на 60. Делаем подсчет – 240*60=14 400.

Шаг 5.

Шаг 6. Число окон в доме умножается на 100, число дверей, выходящих наружу – на 200. Результаты суммируются. Вычисления в примере выглядят следующим образом – 6*100 + 2*200 = 1000.

Шаг 7. Цифры, полученные по итогам пятого и шестого шагов, суммируются: 17 280 + 1000 = 18 280 Вт. Это и есть мощность отопительной системы, необходимая для поддержания оптимальной температуры в здании при условиях, указанных выше.

Стоит понимать, что расчет системы отопления по объему также не является абсолютно точным – в вычислениях не уделяется внимание материалу стен и пола здания и их теплоизоляционным свойствам. Также не делается поправка на естественную вентиляцию, свойственную любому дому.

Расчет  количества секций радиаторов отопления- калькулятор

Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ ОБЪЕМ ТЕПЛОНОСИТЕЛЯ»

.

КОТЁЛ

Объем теплообменника котла , литров (паспортная величина)

.

РАСШИРИТЕЛЬНЫЙ БАК

Объем расширительного бака, литров

.

ПРИБОРЫ ИЛИ СИСТЕМЫ ТЕПЛООБМЕНА

.

Разборные, секционные радиаторы

Тип радиатора:

— чугунные МС-140 с межосевым 500 мм — чугунные МС-140 с межосевым 300 мм — чугунные ЧМ-2 с межосевым 500 мм — чугунные ЧМ-2 с межосевым 300 мм — алюминиевые с межосевым 500 мм — алюминиевые с межосевым 350 мм — биметаллические с межосевым 500 мм — биметаллические с межосевым 350 мм

Общее количество секций

.

Неразборные радиаторы и конвекторы

Объем прибора по паспорту

Количество приборов

Теплый пол

— нет — есть

.

ТРУБЫ КОНТУРА ОТОПЛЕНИЯ (подача + обратка)

Стальные трубы ВГП

Армированные полипропиленовые трубы

Металлопластиковые трубы

.

ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ И УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ (теплоаккумулятор, гидрострелка, коллектор, теплобоменник и другие)

Наличие дополнительных приборов и устройств:

— нет — есть

Видео — Мощность котла и емкость системы отопления

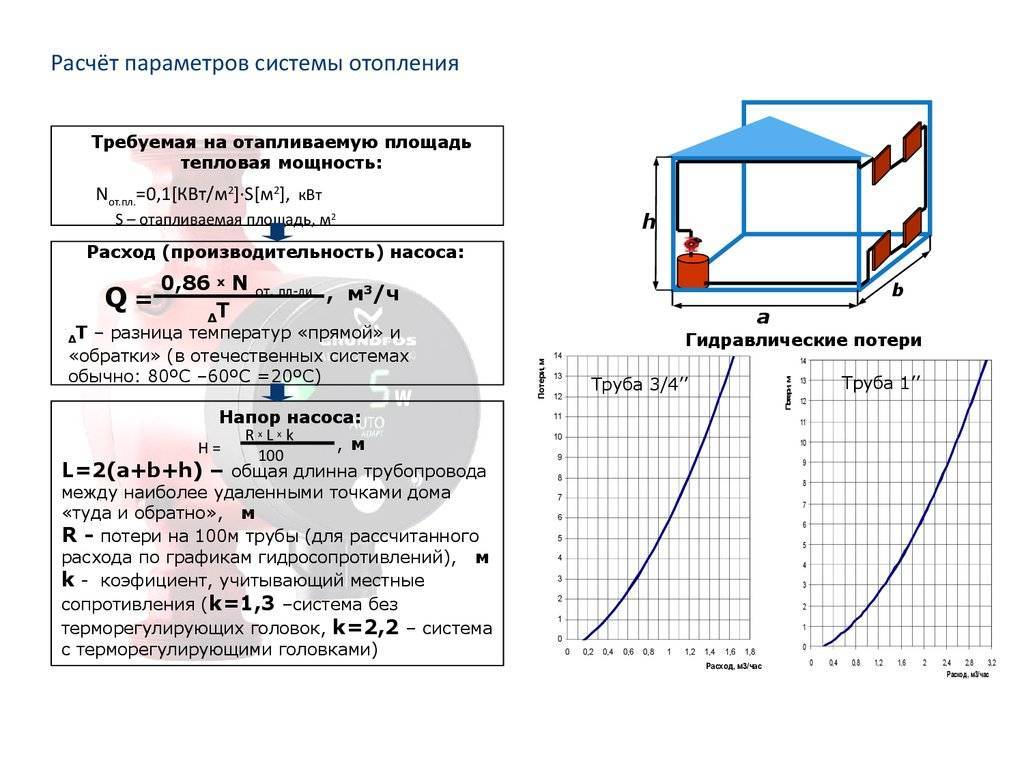

Тепловой расчет системы отопления – пошаговая инструкция

Перейдем от быстрых и простых способов расчета к более сложному и точному методу, учитывающему различные факторы и характеристики жилья, для которого проектируется система отопления. Используемая формула похожа по своему принципу на ту, что использовалась для расчета по площади, но дополнена огромным количеством корректирующих коэффициентов, каждый из которых отображает тот или иной фактор или характеристику здания.

Q=1,2*100*S*К₁*К₂*К₃*К₄*К₅*К₆*К₇

Теперь разберем составляющие этой формулы по отдельности. Q – конечный результат вычислений, необходимая мощность отопительной системы. В данном случае представлен в ваттах, при желании вы можете перевести его в КВт*ч. Как рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье.

А 1,2 – это коэффициент резерва по мощности. Желательно учитывать его в ходе расчетов – тогда вы точно можете быть уверены в том, что нагревательный котел обеспечит вам комфортную температуру в доме даже в самые сильные морозы за окном.

Отопительный котел должен обеспечивать комфортную температуру вне зависимости от погоды за окном

Цифру 100 вы могли видеть ранее – это количество ватт, необходимых для обогрева одного квадратного метра жилой комнаты. Если речь идет о нежилом помещении, кладовке и т. д. – его можно изменить в меньшую сторону. Также данная цифра нередко корректируется, исходя из личных предпочтений хозяина дома – кому-то комфортно в «натопленной» и очень теплой комнате, кому-то больше по душе прохлада поэтому печь с водяным контуром для отопления дома, возможно подойдет вам.

S – площадь комнаты. Высчитывается на основе плана постройки или уже по готовым помещениям.

Теперь перейдем непосредственно к корректирующим коэффициентам. К₁ учитывает конструкцию окон, применяющихся в той или иной комнате. Чем больше значение – тем выше потери тепла. Для самого простого одинарного стекла К₁ равен 1,27, для двойного и тройного стеклопакетов – 1 и 0,85 соответственно.

Виды стеклопакетов

К₂ учитывает фактор потерь тепловой энергии через стены здания. Значение зависит от того, из какого материала они сложены, и обладают ли слоем теплоизоляции.

Некоторые из примеров данного коэффициента приведены в следующем списке:

• кладка в два кирпича со слоем теплоизоляции 150 мм – 0,85;
• пенобетон – 1;
• кладка в два кирпича без теплоизоляции – 1,1;
• кладка в полтора кирпича без теплоизоляции – 1,5;
• стена бревенчатого сруба – 1,25;
• стена из бетона без утепления – 1,5.

Затраты на утеплитель на этапе строительства дома окупят себя путем экономии на счетах за газ и воду

К₃ показывает соотношение площади окон к площади помещения. Очевидно, что чем больше их – тем выше теплопотери, так как каждое окно является «мостиком холода», и полностью этот фактор нельзя устранить даже для самых качественных тройных стеклопакетов с прекрасным утеплением. Значения данного коэффициента приведены в таблице ниже.

Таблица. Корректирующий коэффициент соотношения площади окон к площади помещения.

По своей сути К₄ похож на региональный коэффициент, который использовался в тепловом расчете системы отопления по объему жилья. Но в данном случае он привязан не к какой-то конкретной местности, а к среднему минимуму температуры в самый холодный месяц года (обычно для этого выбирается январь). Соответственно, чем этот коэффициент выше, тем больше энергии потребуется для отопительных нужд – прогреть помещение при -10°С намного проще, чем при -25°С.

Все значения К₄ приведены ниже:

• до -10°С – 0,7;
• -10°С – 0,8;
• -15°С – 0,9;
• -20°С – 1,0;
• -25°С – 1,1;
• -30°С – 1,2;
• -35°С – 1,3;
• ниже -35°С – 1,5.

Это карта среднемесячных температур в России на январь

Следующий коэффициент К₅ учитывает число стен в помещении, выходящих наружу. Если она одна – его значение равно 1, для двух – 1,2, для трех – 1,22, для четырех – 1,33.

Важно! В ситуации, когда тепловой расчет применяется для всего дома сразу, используется К₅, равный 1,33. Но значение коэффициента может уменьшиться в том случае, когда к коттеджу пристроен отапливаемый сарай или гараж.

Перейдем к двум последним корректирующим коэффициентам. К₆ учитывает то, что находится над помещением – жилой и отапливаемый этаж (0,82), утепленный чердак (0,91) или холодный чердак (1).

К₇ корректирует результаты расчета в зависимости от высоты комнаты:

• для помещения высотой 2,5 м – 1;
• 3 м – 1,05;
• 5 м – 1,1;
• 0 м – 1,15;
• 5 м – 1,2.

Совет! При расчетах также стоит обратить внимание на розу ветров в той местности, где будет располагаться дом. Если он будет постоянно находиться под воздействием северного ветра, то потребуется более мощная двухтрубная система отопления частного дома.

Результатом применения формулы, изложенной выше, станет требуемая мощность отопительного котла для частного дома. А теперь приведем пример расчета по данному способу. Исходные условия следующие.

1. Площадь помещения – 30 м². Высота – 3 м.
2. В качестве окон используются двойные стеклопакеты, их площадь относительно таковой у комнаты – 20%.
3. Тип стены – кладка в два кирпича без слоя теплоизоляции.
4. Средний минимум января для местности, где стоит дом, составляет -25°С.
5. Помещение является угловым в коттедже, следовательно, наружу выходят две стены.
6. Над комнатой – утепленный чердак.

Формула для теплового расчета мощности отопительной системы будет выглядеть следующим образом:

Q=1,2*100*30*1*1,1*1*1,1*1,2*0,91*1,02=4852 Вт

Двухтрубная схема нижней разводки системы отопления

Важно! Существенно ускорить и упростить процесс расчета системы отопления поможет специальное программное обеспечение.

Программный продукт nanoCAD «Отопление» включает в себя специализированные инструменты инженера-проектировщика отопительных систем

После завершения расчетов, изложенных выше, необходимо определить, сколько радиаторов и с каким числом секций понадобится для каждого отдельного помещения. Для подсчета их количества есть простой способ.

Шаг 1. Определяется материал, из которого будут изготовлены батареи отопления в доме. Это может быть сталь, чугун, алюминий или биметаллический композит.

Шаг 2. Далее указываются места, где будут располагаться радиаторы. В большинстве помещений они находятся под окнами – там батарея создает воздушную тепловую завесу, мешающую холоду проникнуть внутрь.

Шаг 3. Подбираются модели радиаторов, подходящих владельцу частного дома по стоимости, материалу и некоторым другим характеристикам.

Шаг 4. На основании технической документации, ознакомиться с которой можно на сайте компании-производителя или продавца радиаторов, определяется, какую мощность выдает каждая отдельная секция батареи.

Шаг 5. Последний шаг – разделить мощность, требуемую на обогрев помещения, на мощность, вырабатываемую отдельной  секцией радиатора.

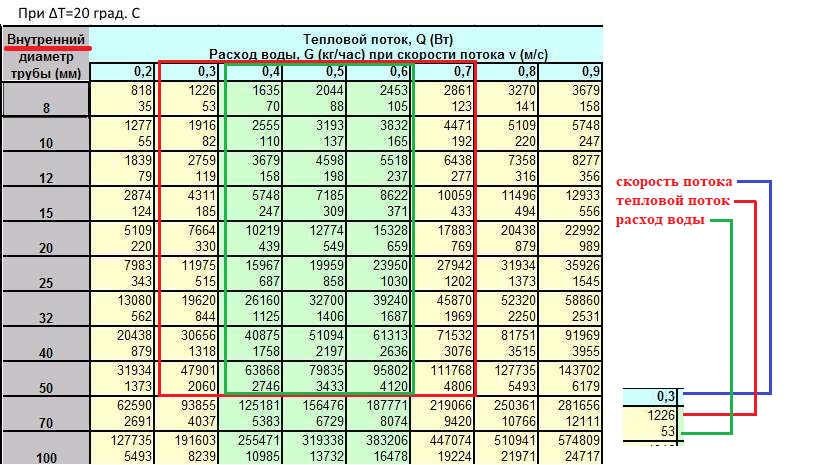

Мощность и теплоотдача радиаторов

На этом ознакомление с базовыми знаниями о тепловом расчете системы отопления и способах его осуществления можно считать законченным. Для получения большего объема информации желательно обратиться к специализированной литературе. Также будет не лишним ознакомиться с нормативными документами, такими как СНиП 41-01-2003.
