Время металлических водопроводных труб уже давно прошло. Такой материал, как полипропилен, а также технология пайки труб из полипропилена находятся сегодня во главе угла в обустройстве систем отопления и водопровода в квартире или частном доме.

• Работа с полипропиленовыми трубами
  • Паяльник для полипропиленовых труб
  • Особенности сварки
  • Работы по сварке полипропиленовых труб
• Подводя итог

На рубеже веков жители старых многоэтажных домов начали менять металлический трубопровод на пластиковый, который в то время еще был далеко идеальным и сегодня нуждается в очередной замене. Статистика показывает, что сейчас более 80% трубопроводов устанавливают из полипропилена.

По цене полипропиленовые изделия намного дешевле металлических, причем время эксплуатации этих труб гораздо дольше, а требуемые усилия и работа по их монтажу – намного меньше. Кроме этого, вес полипропилена меньше, чем у других полимеров, в том числе и полиэтилена.

Естественно, этот факт влияет на снижение затрат по доставке материала, при этом компактности полипропиленовых труб можно добиться, уложив трубы меньшего сечения в изделия с большим диаметром.

Планируя поменять стояк или проложить водопровод из полипропиленовых труб в своем доме, не нужно торопиться с вызовом специалиста – всю работу можно проделать своими руками, конечно же, при наличии свободного времени и желания.

Работа с полипропиленовыми трубами

Сегодня разработана технология укладки полипропиленовых труб, включающая в себя монтаж изделий разного диаметров, а также все дополнительные элементы соединений, включения, обводы, запорную и крепежную арматуру.

Система комплектации создана таким образом, что дает возможность сконструировать схему водопровода любой сложности и конфигурации. Единственный недостаток полипропиленовых трубопроводов, да и тот, по большому счету, относительный – невозможность распайки при сварном способе крепления.

Потому технология крепления полипропиленовых труб нуждается в предельной аккуратности, чтобы избежать ошибок во время их сварки.

Самостоятельно освоить сварочный способ пайки может любой домашний мастер, просмотрев видео и ознакомившись с инструкцией, но новичка в этом деле поджидает множество возможных оплошностей, которые связаны, как правило, со спешкой или невнимательностью. Перед пайкой элементов трубопровода нужно несколько раз убедиться в точности их размеров и расчетов.

Теперь что касается сварки – способа крепления труб из полипропилена с конструктивными элементами и фитингами. Инструмент, при помощи которого производят сварку, в народе имеет название паяльник. И хоть с технической точки зрения это название некорректно, этот понятный и простой термин прижился и начал использоваться даже в кругу специалистов.

Процесс пайки выглядит таким образом:

• сварочным устройством (паяльником) одновременно разогревают обе свариваемые части;
• соединяют их друг с другом;
• после относительно непродолжительного времени охлаждения извлекают из паяльника уже готовый крепеж.

Это сварочное соединение имеет такую прочность и герметичность, что может выдержать почти любое давление в системе.

Паяльник для полипропиленовых труб

В комплекте для пайки труб из полипропилена находится собственный сварочный аппарат, который по своей конструкции довольно прост.

Паяльник состоит из ручки, нагревательной плиты и терморегулятора. В нагревательной плите находятся два отверстия, которые позволяют соединять в ней сварные части.

Так как при пайке, как правило, используют непосредственно трубу и какой-то конструктивный элемент (фитинг), куда вставляется труба, то и пара элементов сварки (насадок) устройства также внешне различается.

Самыми популярными трубами, которые используются в домашних системах водопровода и отопления, являются изделия с наружным диаметром 32 и 20 миллиметра. Маркировка сечения находится на всех изделиях из полипропилена.

В стандартную комплектацию для пайки входит обычно 4 пары сварочных элементов, они дают возможность выполнять почти любые задачи – от 20 до 40 миллиметров в диаметре.

Элементы обработаны тефлоновым напылением, что делает изготовление этого устройства своими руками невозможным. И даже если получится сделать все элементы на токарном станке, что не составляет большого труда, во время нагревания без тефлонового напыления пластик начнет прилипать к металлу.

Особенности сварки

Одним из главных требований во время пайки полипропиленовых труб, которое очень часто не выполняется, является обезжиривание стенок свариваемых участков. Естественно, пайку можно делать и без этого, но качество сварки будет гораздо ниже.

• Перед тем как начать пайку, торец трубы и поверхность внутри элемента фитинга необходимо протереть спиртом. Причем это еще поспособствует удалению частиц пыли и мелкого абразива с поверхности, которые отрицательно влияют на целостность тефлонового напыления насадок сварочного устройства.

Перед самим креплением, поверхности насадок тоже нуждаются в осмотре и очистки спиртом для предотвращения прилипания горячего пластика, при дальнейшем механическом удалении которого тефлон можно повредить.

• Разметка глубины вставки труб из полипропилена является также немаловажным моментом, который нужно учитывать при пайке.

Фитинги разного диаметра подразумевают различную глубину крепления сварки. Это обозначает, что перед пайкой нужно промерить глубину при помощи линейки или штангенциркуля.

Таким образом, не будет сделана ошибка с вводом трубы в отверстие сварочного элемента глубже необходимого. В противном случае может быть сужен диаметр проходного отверстия или же полностью запайка трубы.

Важно! Если вы решили научиться, как правильно нужно паять трубы из полипропилена – видео в Интернете, или инструкция, которая прилагается в комплекте к сварочному устройству, могут вам помочь.

• Обычно выполнение разметки является довольно трудоемким процессом. Глубину посадки всех частей специалисты определяют на глаз, но этот опыт возможен только в результате долгой практики и не для любого мастера.

Чтобы облегчить задачу зачастую изготавливают специальный прибор, который дает возможность не только сделать проще процесс замеров, но также и экономит время. Это приспособление для трубы 20 миллиметров в диаметре изготавливают из куска трубы 32 миллиметра в диаметре.

При глубине установки 20 мм трубы в 15 миллиметров, нужно обрезать от 32 мм трубы кольцо 15 миллиметров в ширину

. Его можно использовать для четкой отметки линии, которая обозначает глубину посадки, что довольно удобно при необходимости пайки большого количества элементов друг с другом.

Кольцо разметки можно модернизировать приклейкой картонного или пластмассового дна, это сведет сложность работ по разметке до минимума. Эти кольца можно изготовить для полипропиленовых труб любых диаметров, исключение составляет только наибольший диаметр.

Как правило, самостоятельная сварка происходит одним человеком на полу или на столе. Но иногда при монтаже водопровода появляется необходимость пайки труб на месте, где они устанавливаются. В этом случае без еще пары рук ни как не обойтись. Причем помощник обязан быть ознакомлен с тем, как нужно сваривать пластиковые изделия.

Во время пайки ни в коем разе не нужно медлить. Надо четко соблюдать время прогрева соединяемых частей, которое описано в соответствующей таблице для всех диаметров, тем более, если сварка происходит на месте установки, и не будет возможности проверки качества.

Самой распространенной ошибкой является перегрев элементов, в результате этого происходит сужение диаметра трубопровода.

Важно! При пайке на месте установки, одному человеку нужно удерживать сварочный аппарат, а второму соединять фитинг и трубу сначала с горячими насадками сварочного устройства, а затем друг с другом. Самому не всегда получается снять одновременно со сварочного аппарата и фитинг, и трубу. Что-то одно иногда остается, и в этом случае помощнику нужно быстро помочь с извлечением.

Работы по сварке полипропиленовых труб

Включают паяльник. Индикатор клавиши включения должен загореться. Прогрев паяльника проходит в течение 15-35 минут, это зависит от температуры окружающей среды. Рабочая температура устройства 260 гр. Если сварочное устройство эксплуатируется в первый раз, после прогрева ему нужно дать постоять около 5 минут, и лишь затем начинают сварочные работы.

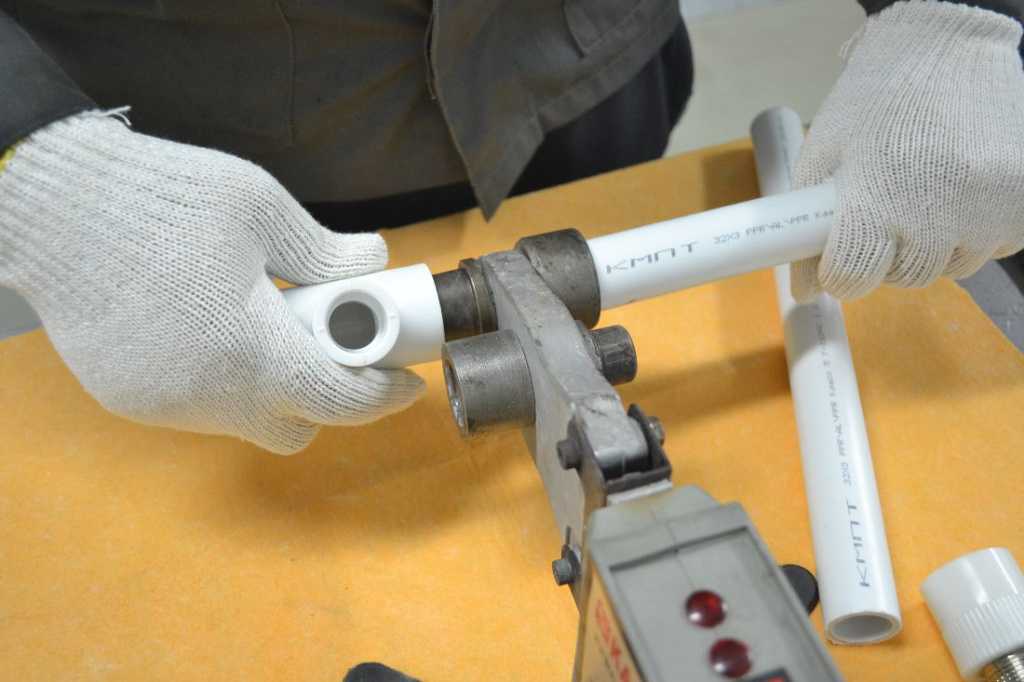

Фитинг и труба одновременно устанавливаются в нагревательную насадку в одной плоскости. Прогрев делается в соответствии с таблицей и с учетом диаметра свариваемых частей.

По завершении времени прогрева, трубу и фитинг достают из сварочного устройства и сразу же соединяют, держа их неподвижно на протяжении определенного времени.

Остывшее крепление говорит о том, что сварка завершена, и эти части можно использовать как одно целое.

Подводя итог

Как видно, помимо организационных проблем во время проектировке, сварка полипропиленовых труб не составит большой сложности для любого домашнего. В ваших силах влиять и на температуру, и на время пайки труб, поэтому нужна только аккуратность и внимательность.

Как паять пластиковые трубы для водопровода большого диаметра в квартире

Если вас не радует вкус воды из-за ржавого водопровода, то пришла пора заменить его пластиковым. Изделия из этого материала не требуют нарезания резьбы, а потому монтаж прост в исполнении, так что, паяльник вам в руки и интернет в помощь! Чтобы понять, как паять полипропилен надо знать главные составляющие:

• необходимые инструменты;
• пластиковые трубы;
• методы соединения или спайки;
• принцип работы паяющего агрегата.

Зная основные нюансы и кое-какие секреты, вы в короткие сроки проведёте все манипуляции.

Инструменты и материалы

Перед тем, как паять пластиковые трубы для водопровода в квартире, соберите все орудия труда:

• рулетка;
• спиртовой маркер;
• уровень;
• ножницы — труборезки;
• трубы;
• специальный паяльник.

Уделите больше времени для изучения важных моментов выбора последних двух составляющих. Именно они могут вредничать при монтаже.

Преимущества и недостатки пластиковых труб

Минус пластикового водопровода только в том, что его не используют в пожарных коммуникациях.



В остальном этот товар универсален:

• снижают шум от воды;
• термостойкие;
• не меняют вкус воды и т. д.

Вид труб

Трубы для водопровода могут быть из металлопластика, или пластика.

Первые могут требовать к себе потом внимание — путём подкручивания металлических деталей, а вот вторые, их ещё называют полипропиленовые, принесут радость своей надёжностью и экономией бюджета.

Способы и принципы пайки полипропилена

Враструб

• Для соединения такой пайкой ПВХ деталей с диаметром до 50 мм, берут ручной аппарат, а для остальных — агрегат с центрирующими элементами.
• Сама труба надевается на гильзу, состоящую из двух насадок.
• Добившись горизонтальной установки, «утюжок» надо нагреть до нужной температуры.
• С армированного пластика снимают верхний слой на глубину вхождения муфты для облегчения посадки ПВХ на фитинг.

Важно:

Трубу с фитингом выдерживают определенное время, в темпе снимают и стыкуют поступательными движениями. Учтите — никаких круговых вращений. Добившись состыковки, держат до полного остывания.

Встык

 Этот вариант имеет смысл для пайки труб с толщиной стенок до 4 мм.

•  Параллельно друг другу фиксируем торцы труб

Важно:

Чтобы совпадение осей было идеальным, применяйте центрирующие приспособления.

• Для разогрева берите дисковый элемент с совершенно плоской площадью нагрева и действуйте, как в первом случае.

Пайка седел

• К трубе встык присоединяется седло с углом раструба — 90°. Проделав отверстие в самой трубе через это седло, припаиваем ещё одну трубу. Должно получиться что-то вроде буквы «Т».

Важно:

Трубопровод с диаметром больше 50 мм, соединяют встык. Перед тем, как паять трубы с большим диаметром дальше, убедитесь, что наплав не заслоняет отверстие. При обнаружении такой неприятности, не пугайтесь, а монтируя следующий стык, трубу всуньте в насадку с меньшей глубиной. Время задействования паяльника для  с большим диаметром соответственно увеличивается. Дальше идите тем же путём.

Информацию, как паять пластиковые трубы для водопровода без паяльника, например: паяльной лентой, мастикой или другим способом, мы сегодня не затронем, а обратим свой взгляд на методику работы, так называемого, «утюжка».

Паяльник для полипропилена (пластика)

Обычно, аппарат для пайки берут напрокат, а большую долю своих кровных вкладывают в основной полипропиленовый элемент ремонта. Но польстив себе, как хозяину, приобретая, выделите для себя чешский экземпляр — он себя оправдает. Надо сказать, что мощность «утюжка» делает погоду только в скорости прогрева до требуемого температурного показателя, а на результат пайки никак не сказывается. Так, что китайское устройство тоже подойдёт для малого объёма работ и красоты бюджета.

Критерии выбора нескольких моделей:

Модель	Страна производитель	Мощьность (Вт)	Цена (у.е)
Dytron	Чехия	650-1200	185
Forte	Китай	1200	30
Старт	Россия	2200	40
Intertool	Украина	800	25

Устройство паяльника

Какой бы сварочный аппарат для полипропиленовых труб вы не взяли, он будет состоять из:

• подошвы с нагревающимися деталями и отверстиями для насадок;
• регулятора температуры;
• выключателей;
• подставки для горизонтальной фиксации.

Секреты работы паяльника для пластиковых элементов

1. Когда вы установите «утюжок» на горизонтальную площадь и вставите определённые насадки, только тогда включайте его в сеть.
2. Отрегулируйте сразу температуру:

• для труб РР — 260°С;
• для труб РЕ — 220°С.

Важно:

Показателем окончания прогрева паяльника будет потухшая индикация.

Нюансы процесса пайки:

Диаметр (наружный), мм	Время нагрева, с	Технологическая пауза, с	Время охлаждения, мин.
16	5	4	2
20	6	4	2
25	7	4	2
32	8	6	4

Процедура спайки

Работайте с «утюжком» только в защитных перчатках.

1. Отрезав часть трубы, зачищаем её.
2. Согласно инструкции, элементы фиксируем на насадках и греем столько, сколько требует стандарт.
3. После обозначенного времени детали снимаем и аккуратно соединяем.
4. Если вы передержали паузу, то не стоит заново повторять все манипуляции, т. к. дополнительный прогрев растянет ПВХ.
5. Как венец правильной работы, в местах стыковки появятся пластиковые кольца.

Рекомендации для самостоятельной пайки полипропилена

• Насадки требуют очищения после каждого действия, желательно деревянной лопаткой или, наконец, влажной губкой, потому что имеют тефлоновое покрытие, которое портится быстро, если чистить его в холодном состоянии.
• Смело избавляйтесь от стыка с дефектами и заново поработайте в этом месте

Заключение

Если вам интересно, как паять пластиковые трубы для водопровода газовой горелкой, то можете воспользоваться интересными мастер классами в интернете. А сделав запрос в Гугле, типа: «как паять пластиковые трубы для водопровода видео», и просмотрев пару роликов, откинете все сомнения и сами сотворите свой шедевр.
