Как работает поплавок на дренажном насосе: Зачем поплавки в дренажных насосах? Как работает поплавок?

Зачем поплавки в дренажных насосах? Как работает поплавок?

Большинство дренажных насосов оснащены специальными механизмами, позволяющими повысить производительность оборудования, использовать насос с бОльшим удобством и защитить агрегат от перегрева, сухого хода и других ошибок эксплуатации.

Поплавковый выключатель или поплавок — один из таких механизмов. Он позволяет поддерживать заданный уровень жидкости. Если жидкость достигнет минимально допустимого уровня, поплавок отключит насос. Если же уровень жидкости поднимется слишком высоко, поплавок подаст сигнал насосу начать работу и тем самым защитит резервуар от перелива. Таким образом поплавок защищает насос от перегрева из-за сухого хода и позволяет поддерживать жидкость в искусственном или естественном водоеме на необходимом безопасном уровне.



Конструкция поплавкового выключателя

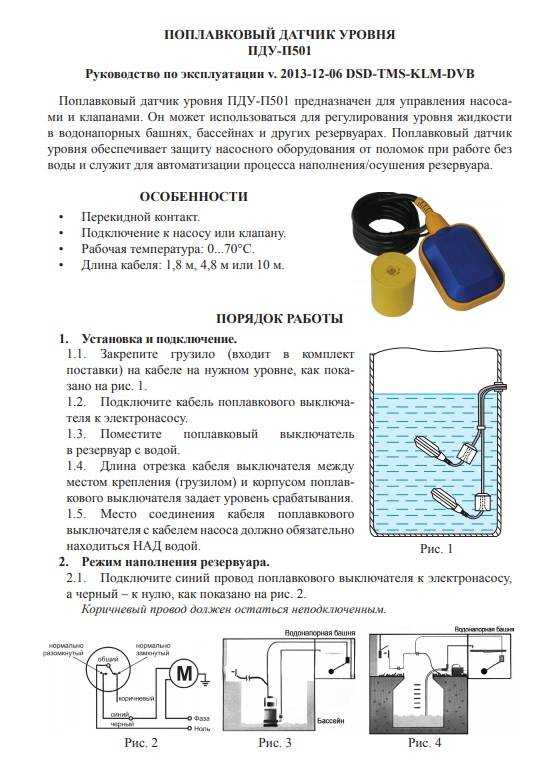

Поплавок устроен очень просто: в отдельной емкости, соединенной с насосом проводом, находится груз и некоторое количество воздуха. Воздух легче жидкости, поэтому поплавок стремится всплыть на поверхность. При этом груз не позволяет поплавку подниматься выше заданного уровня. Таким образом, когда жидкости в резервуаре остается мало, поплавок опускается, размыкает электрическую цепь и отключает насос. Если жидкости становится слишком много, поплавок поднимается, цепь замыкается и запускает откачку воды.

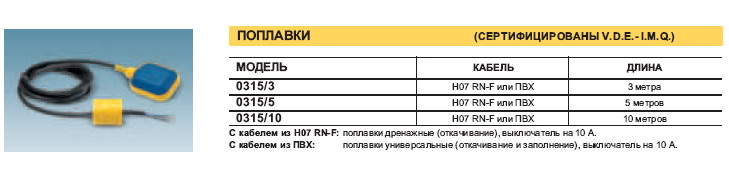

Длина провода от насоса до поплавка может быть различной. Как правило, она регулируется вручную и тем самым регулируются максимальный и минимальный уровни воды, при которых насос включается и отключается соответственно.



Виды поплавковых выключателей насосов

В зависимости от расположения в общей конструкции насоса, поплавки бывают следующих видов:



Насос погружной дренажный Omnigena TP 400

Дренажный насос UNIPUMP SUB 209 P

Дренажный насос IBO IPE 400





Дренажный насос UNIPUMP SUB 557 P

Дренажный насос UNIPUMP SUB 257 P



В зависимости от типа конструкции насоса и условий его эксплуатации, поплавковые выключатели делятся на два вида:

• легкие
• тяжелые.



Легкими поплавками оснащаются погружные насосы для чистой воды, применяющиеся для питьевой воды и бытовых нужд. Они не требуют специального обслуживания и практически никогда не выходят из строя.



Тяжелые поплавки

ставятся в насосы, способные работать с загрязненными средами — фекальные и дренажные насосы. Для бесперебойной работы аппарата требуется регулярно проводить техобслуживание и промывать поплавок струей чистой воды.



Если поплавок полностью вышел из строя, мы рекомендуем заменить его, так как дорогостоящий ремонт в таком случае нецелесообразен. В нашем интернет-магазине «Весь инструмент» в Гомеле Вы найдете широкий выбор насосного оборудования и комплектующих. Купить подходящий насос для Ваших условий эксплуатации Вам помогут наши опытные специалисты.

Схема дренажного насоса с поплавком. Особенности конструкции

Содержание

Назначение дренажного оборудования

Устройство дренажного насоса

Электрическая схема дренажного насоса

Неисправности дренажных насосов

Дренажные фекальные насосы

Коротко о главном

Дренажные насосы завоевали огромную популярность благодаря своей уникальной конструкции.

В зависимости от типа, устройство способно работать не только с грязными и сточными водами, но и с канализационными течениями – это особенность фекальных приборов. Применяется для откачивания вод с затопленных участков, котлованов и траншей.

Схема дренажного насоса с поплавком поможет нам разобраться с особенностью его конструкции и дальнейшего обслуживания аппарата. В этой статье мы расскажем о видах и типах этих устройств, коснёмся бытовых и промышленных вариантов, подробно рассмотрим варианты установки и сферу применения дренажного оборудования, электрическую часть.

В зависимости от типа и назначения модели зависит его мощность. Самые мощные устройства за один час работы могут перекачивать объём до 25 м3 жидкости. Современные модели удобны в эксплуатации и практически не требуют вмешательства во время работы

Назначение дренажного оборудования

На загородных территориях люди часто сталкиваются с проблемой подтопления приусадебных участков, затопления низких плоскостей и прочими неприятностями. Для решения таких неприятностей используют дренажные насосы. Благодаря их конструкции они получили уникальную возможность работать с грязной водой, поэтому беспокоится, не придётся.

В зависимости от модели они комплектуются сетками разной фракции, что предотвращает попадание вовнутрь частиц с диаметром больше, чем они смогут через себя пропустить.

Также, такой тип оборудования применяется для быстрого и эффективного наполнения емкостей. Производительность даже самого слабого агрегата преподнесёт не менее 5 кубических метров полезной работы.

Чугунные устройства имеют возможность работать с более загрязнённой водой

Применяют их на стройках, за городом, с целью откачивания котлованов после дождей. В быту можно освободить затопленный подвал. Существует более расширенный профиль дренажных насосов – фекальные, с их помощью можно выкачать отходы жизнедеятельности.

Устройство дренажного насоса

Дренажные насосы бывают погружные и поверхностные, бытовые и промышленные. Принцип работы у них одинаковый, разница в размере конструкции и производительности. Крыльчатка приводится в движение посредством ее вращения электроприводом.

В качестве привода может использоваться электродвигатель, бензиновый или дизельный двигатель, а также вал отбора мощности сельскохозяйственной техники. Двигатель не влияет на принцип работы устройства. Итак, рассмотрим на примере всем известного бытового варианта с электроприводом.

Принципиальная схема конструкции дренажного бытового насоса с поплавком

Дренажное устройство может быть изготовлено из пластика, нержавеющей стали и чугуна. Пластиковые и стальные аппараты, используются для откачки более чистых вод, к примеру, можно осуществлять полив огорода из дренажного колодца.

Чугунные приборы выполнены более капитально и работают с максимально грязной водой. Аппарат имеет несколько основных частей, отметим главные:

Крыльчатка бытового дренажного насоса

1. Корпус двигателя – в нём установлен статор устройства, неподвижная часть электромотора. Все узлы конструкции крепятся к корпусу.
2. Крышка корпуса двигателя – фиксируется болтами, имеет уплотнительную резинку, благодаря которой место соединения с корпусом остаётся герметичным. Таит под собой электрический рабочий конденсатор и место подключения двигателя к проводу питания сети.
3. Корпус насоса – узел, который отвечает за контакт с перекачиваемой средой. В корпусе насоса расположено рабочее колесо. С валом электродвигателя вал насоса соединён специальным торцевым уплотнителем. Благодаря сальникам вода не попадает в соседнюю камеру.
4. Масляная камера – переназначена для охлаждения и смазки торцевого уплотнителя.
5. Опора насоса – применяется только в чугунных устройствах.
6. Электрический двигатель – состоит из ротора и статора
7. Подшипники – обеспечивают плавное скольжение ротора для передачи вращения рабочему колесу.
8. Конденсатор – пусковой рабочий конденсатор для двухфазного электродвигателя двигателя создаёт пусковой ток и помогает двигателю войти в стабильные условия работы.

Электрическая схема дренажного насоса

В бытовом устройстве установлен однофазный двигатель с пусковой обмоткой — это так называемый двухфазный двигатель. Запускается он благодаря конденсатору, установленному последовательно к пусковой обмотке. Электрическая схема дренажного насоса с поплавком довольно проста, рассмотрим её:

Схема дренажного насоса с пусковым конденсатором

Поплавок прибора служит автоматическим выключателем. Обязательным условием монтажа является расположение прибора так, чтобы вокруг него было не менее 50 см свободного пространства вокруг. Делается это для того, чтобы поплавок мог относительно свободно перемещаться.

В случае его соприкосновения с окружающими преградами или выступами в яме, в которой он находиться, автоматический выключатель может зацепиться и не сработать. В таком случае работа устройства продолжится даже после окончания воды в месте работы.

В устройстве нет предусмотренной защиты холостого хода, а в простых устройствах даже может быть не установлено термореле. Такая ситуация может привести к поломке аппарата.

Автоматический выключатель устанавливается в разрыв нулевого провода

Применение дренажного насоса в дренажном колодце

Подключение дренажного насоса к электросети осуществляется через автоматический выключатель – это обезопасит вас от выгорания проводки в случае возникновения короткого замыкания.

Благодаря электрической схеме погружного насоса с поплавком, устройство работает автоматически без вмешательства человека. Одним из распространенных способов применения – установка такого оборудования в дренажных колодцах, для наполнения емкостей или полива огорода.

В данном случае насос будет дожидаться пока, наполнится колодец и посредством поднятия поплавка в зависимости от степени заполнения колодца, он произведёт автоматический пуск устройства, когда колодец заполнится достаточным количеством жидкости. По окончании процесса поплавок опустится вместе с падением уровня воды и устройство отключится.

Благодаря автоматическому выключателю насос сам будет включаться при заполнении такого колодца

Электрическая схема дренажного насоса и методы защиты

Применения термореле – отличная дополнительная защита от перегрева обмотки вашего устройства. Благодаря выносному датчику, который установлен на статоре оборудования, в случае длительного перегрева устройство поймет, что необходимо отдохнуть, и реле разомкнет контакты. Повторный пуск осуществится, только когда аппарат остынет.

Применение термореле довольно распространённый и эффективный тип защиты. Монтаж термореле можно произвести самостоятельно, схема включения в цепь ниже. При покупке проконсультируйтесь с менеджером о тонкостях установки данного типа.

Схема проводки дренажного насоса с подключением термореле

Также, существует защита по току. Есть масса вариантов исполнения токового реле. Они применяются в целях безопасности электрооборудования. К примеру, если насос заклинит, то электропривод будет стремиться его провернуть и запустить заново.

При этом ток в цепи начнёт резко расти, как раз в этом случае сработает токовое реле и прекратит подачу напряжения в цепь, таким образом, реле предотвратит перегорание обмотки двигателя. Устанавливать такую защиту или нет дело ваше, знайте, что такая защита есть.

Поплавок дренажного насоса представляет собой простой выключатель, механизмом включения и отключения которого служит железный круглый шарик, который катается в посадочном месте

Мощные модели дренажных трёхфазных насосов могут не иметь в комплекте поплавка. В таком случае подключение выносного автоматического выключателя осуществляется при помощи магнитного пускателя.

В данной схеме используется магнитный пускатель, потому что пусковой ток очень большой и контакты поплавка попросту расплавятся при первом включении. Сигнализатор уровня воды подаёт сигнал на контакты магнитного пускателя, который, в свою очередь, замыкает силовые контакты электропривода. Рассмотрим схему подключения насоса:

Электрическая схема погружного насоса с поплавком

Неисправности дренажных насосов

Все устройства в мире, которые применяются в работе, нуждаются в обслуживании, ремонте и надлежащему отношению к ним. Всегда внимательно читайте с технический паспорт изделия, он находится в комплекте с прибором.

В паспорте изделия расписаны допустимые нагрузки и указаны правильные условия эксплуатации. Придерживаясь этих правил ваше устройство будет служить максимально долго, но все же от неполадок не застраховано ни одно устройство, рассмотрим основные:

1. Устройство работает, но не качает воду.
2. Устройство не издает никаких звуков и не работает.
3. Прибор вибрирует и греется при работе.
4. Аппарат стал создавать плохой напор.
5. Аппарат отключается при работе или выбивает автоматический выключатель.

Рассмотрим более подробно, почему возникают такие ситуации, и какие действия необходимо предпринять в таком случае.

Поверхностный дренажный электрический насос итальянского производства компании WILO

Устройство работает, но не качает воду

Такая неполадка, скорее всего, связана с забитой всасывающей поверхностью или патрубком. Для того чтобы удостовериться, проверьте нижнюю часть вашего устройства или вытрусите всасывающий патрубок. Камни водоросли или грязь с годами откладывается на любой защитной сетке, возможно, это и служит поводом для отсутствия напора.

Второй момент более серьёзный, возможно, лопасти крыльчатки пришли в негодность, проверить это можно после того, как вы очистите устройство от мусора и вскроете его. Обычно замена крыльчатки недорогое удовольствие, а замена займёт у вас полчаса.

Изделия из нержавеющей стали обычно качественнее своих пластиковых братьев и работают с большей фракцией мусора в воде

Устройство не издаёт никаких звуков и не работает

Скорее всего, нет питания на электроприводе. Возможно, переломлен кабель или питание в сети не приходит до точки подключения. Проверьте сеть. Для того чтобы проверить кабель достаточно достать насос, вытереть его насухо, вскрыть конденсаторную крышку и измерить напряжение на входе в устройство. Если напряжение есть – то дело в обмотке двигателя. Мотор, скорее всего, придётся заменить.

Прибор вибрирует и греется при работе

Если вы заметили такие погрешности в работе аппарата, срочно отключите его питание. Возможно, разбито рабочее колесо – необходимо заменить. Также, причиной такой неполадки, является разбитый подшипник устройства, этот момент мы сможем проверить, только разобрав устройство. Работа в таком режиме категорически запрещена. Спасать потом будет нечего.

Дренажный насос используется для забора воды из водоёма. В качестве привода используется вал отбора мощности трактора

Аппарат стал создавать плохой напор

Напор ухудшается по мере засорения внутренних частей устройства грязью, либо при частичном разоружении рабочего колеса устройства. В таком случае не стоит использовать данный прибор, пока вы не произведёте профилактику устройства. Сделать это совершенно просто и недолго.

Аппарат отключается при работе или выбивает сеть

Следует более подробно ознакомиться с конструкцией аппарата, возможно, в нём установлена защита от перегрева и он просто уходит в защиту из-за того, что не справляется с поставленной задачей.

Также, может произойти разгерметизация устройства и вода, попавшая в корпус, вызывает временное короткое замыкание, в результате которого и срабатывает автоматический выключатель. В любом случае необходимо разбирать и прозванивать цепь мультиметром.

Дренажные фекальные насосы

Фекальные насосы используют для откачивания канализационных вод. Они также обладают существенными характеристиками производительности и благодаря уникальной конструкции могут работать с крупными отходами. Размер перерабатываемых частиц достигает 35 мм.

Благодаря работе измельчителя крупные отходы не перекроют всасывающую камеру, будут раздроблены и утилизированы в нужном направлении. Существуют поверхностные и погружные насосы. Эти аппараты хорошо себя зарекомендовали и обширно применяются среди населения.

Изготавливаются такие устройства из высокопрочных материалов и имеют большой вес. Корпус изготовлен из чугуна и полностью герметичен. Такие насосы достаточно долговечны и хорошо справляются со своей работой. Они являются полными аналогами дренажных насосов, разница лишь в корпусе и измельчительном ноже.

К примеру фекальный насос Джилекс 140/6 5400

Благодаря установочной площадке, устройство можно грузить на самое дно выгребной ямы. Измельчитель справится с крупными отходами, а крупная сетка не даст попасть под лопасти случайным кускам металла

Коротко о главном

Дренажные агрегаты незаменимые помощники для работы по перемещению больших и не особо чистых запасов воды. Сегодня мы коротко пробежались по устройству приборов узнали, что бывают поверхностные и погружные устройства, бытовые и промышленные.

Посмотрели, какая из себя электрическая схема дренажного насоса, разобрались с методом подключения конденсатора, узнали, что такое тепловая и токовая защита и привели пример фекального устройства.

Фекальные аппараты близкие родственники дренажных насосов, в устройство которых добавлен измельчитель твёрдых частиц, который добавил ему возможности работать в более густой и твёрдой среде. Фекальные аппараты изготавливаются в прочном корпусе и способны выкачать выгребную яму объемом 1 кубический метр за три минуты.

Итак, друзья на этом будем заканчивать. Надеемся, эта статья вам помогла, и вы нашли интересующий вас материал.

Выбрать дренажный насос Вы можете тут.

Нам хотелось узнать, о каких тонкостях, схемах подключения и методах усовершенствования данной техники известно вам? Мы слышали, что используют данное оборудование в паре для выкачки небольших прудов, подключив через магнитный пускатель. Так ли это? Будем признательны вашему ответу.

Как работает поплавковый насос?

Обычная почта

Автор: webtechs

15 апреля 2020 г.

Как работает поплавковый насос?

Дренажные насосы включаются автоматически, как только уровень воды в выгребной яме достигает заданной высоты. Домовладелец может откалибровать насос для запуска на любой желаемой глубине, отрегулировав поплавковое устройство водоотливного насоса.

Водяные стоки и/или просачивающаяся вода собирается внутри выгребной ямы. По мере того, как вода собирается, поплавок поднимается по мере повышения уровня воды. Поплавок управляет выключателем насоса. Как только поплавок поднимается на заданную высоту, включается насос. Насос продолжает работать до тех пор, пока поплавок не опустится достаточно низко, чтобы отключить выключатель. Насос снова отключается до тех пор, пока уровень воды снова не поднимется.

Типы поплавков дренажных насосов

Различные типы поплавков используются в разных типах дренажных насосов. Насосы с пьедесталом обычно имеют поплавок в виде груши, соединенный с металлическим стержнем, который включает выключатель двигателя насоса. В других типах насосов используются поплавки, прикрепленные к рычагам, которые будут подниматься и опускаться по мере подъема и опускания уровня воды. Привязной поплавок — это поплавок, который крепится к насосу с помощью привязного механизма.

Принцип работы поплавка старого дренажного насоса

Когда уровень воды поднимется, поплавок тоже поднимется. По мере того, как поплавок поднимается, привязь плавно освобождается. Привязь настроена на запуск насоса при освобождении определенного количества привязи. Когда уровень воды падает, трос ослабевает, и поплавок возвращается в исходное положение.

Принцип работы нового поплавкового насоса отстойника

Поплавковые выключатели и регуляторы уровня воды обычно начинают с размыкания, что означает, что нет необходимости активировать аварийные сигналы, поскольку уровень воды находится на самом низком уровне.

1. Когда градирня перестает использовать воду для своих промышленных операций, уровень воды начинает подниматься. До этого момента ни одна сигнализация не была активирована.
2. Когда уровень воды достигает датчиков, между датчиками передается сигнал, информирующий о включении верхнего предела.
3. При срабатывании сигнализации о высоком уровне ее можно запрограммировать на указание остановке заполнения водой.
4. Наконец, когда вода достигает заданного предела, срабатывает стопор заполнения, и процесс начинается сначала.

При правильном обслуживании поплавковые выключатели вашей градирни могут работать годами. Многие отказы поплавковых выключателей обычно происходят из-за ухудшения характеристик, износа или загрязнения. Покрытия градирен могут защитить резервуары для хранения, но что защищает поплавковые выключатели? Наши регуляторы уровня воды могут раз и навсегда заменить ваши старые поплавковые выключатели и не будут портиться, изнашиваться или загрязняться из-за любого качества воды.

Зачем выбирать устройства управления водопроводом

Все наши регуляторы уровня воды и системы контроля уровня воды собираются прямо здесь, в США, где мы контролируем каждый этап процесса. Существует множество причин, по которым стоит выбрать Waterline Controls™ для всех ваших потребностей в поплавковом выключателе и регуляторе уровня воды:

ПРОСТАЯ КОНСТРУКЦИЯ

Нет движущихся частей или механических поплавков, которые могут сломаться или заржаветь!

ЛУЧШАЯ ТЕХПОДДЕРЖКА

Никакого обхода, никаких догадок, никаких глупых ответов. Вы поговорите с парнем, который занимается проектированием и установкой этих устройств более 20 лет.

СОЗДАНО НА ДОЛГОВЕЧНОСТЬ

Облегчает интеграцию с существующими системами управления зданием и имеет ожидаемый срок службы 15 лет.

НАЖМИТЕ ДЛЯ ПРОВЕРКИ

Одно нажатие кнопки запускает полный цикл проверки, чтобы убедиться, что все системы работают правильно.

НАДЕЖНЫЙ И ТОЧНЫЙ

Не загрязняется, не портится и не портится независимо от качества воды.

Поплавковый выключатель дренажного насоса

Поплавковый выключатель дренажного насоса, Как работает поплавок дренажного насоса, Поплавок дренажного насоса, Работа поплавкового выключателя дренажного насоса, Поплавки дренажного насоса, Отстойный насос с поплавковым выключателем

0

Как работает поплавковый выключатель дренажного насоса?

Рис. 1: Поплавковый выключатель

Поплавковый выключатель водоотливного насоса регулирует уровень воды в приямке подвала. Поплавковый выключатель сигнализирует о включении дренажного насоса и выталкивает воду из приямка, когда он наполняется. В данной статье рассматриваются типы поплавковых выключателей водоотливных насосов, ремонт и критерии выбора.

Содержание

• Что такое дренажный насос?
• Поплавковый выключатель в дренажном насосе
• Поплавковый выключатель погружного насоса, тип
• Правильный выбор поплавкового выключателя погружного насоса
• Что вызывает отказ поплавковых выключателей дренажного насоса?
• Часто задаваемые вопросы

• поплавковые выключатели

Что такое дренажный насос?

Подвальные помещения содержат отстойник, в котором скапливается избыточная вода и влага из земли. Дренажный насос откачивает воду, собранную в отстойнике. Выгребные ямы решают проблему сырости в районах, где подвальные помещения затапливаются регулярно. Дренажный насос откачивает воду из отстойника и перекачивает ее в сухие колодцы или ливневые стоки.

Поплавковый выключатель в дренажном насосе

Рис. 2: Поплавковый выключатель на погружном дренажном насосе.

Поплавковый выключатель дренажного насоса обнаруживает затопление подвального резервуара. Переключатель плавает на поверхности воды или в воде и перемещается в зависимости от уровня воды в резервуаре. Когда уровень воды поднимается, поплавковый выключатель поднимается вместе с ним. Когда уровень воды поднимается достаточно высоко, переключатель внутри поплавка замыкается и включает дренажный насос, который опорожняет бак. Когда уровень воды падает достаточно низко, переключатель внутри поплавка размыкается и останавливает насос — этот цикл повторяется. Прочтите нашу статью о поплавковых выключателях, чтобы узнать больше о работе и различных типах поплавковых выключателей.

Типы поплавковых выключателей погружных насосов

Типы поплавковых выключателей зависят от функции и конструкции. Функция переключателя зависит от его проводки, то есть от того, нормально он разомкнут или нормально замкнут. Конструкция переключателя может быть привязной, вертикальной, диафрагменной или электрической. Любая из этих конструкций может быть нормально открытой или нормально закрытой.

Функция

Поплавковый выключатель подкачки

Поплавковые выключатели подкачки (нормально замкнутые) работают с дренажными насосами, заполняющими накопительный бак. Поплавковый выключатель подкачки находится в верхней части накопительного бака. По мере повышения уровня воды поплавковый выключатель поднимается внутри резервуара. Переключатель внутри поплавка размыкается, отключая насос и предотвращая дальнейшее наполнение накопительного бака. Питание дренажного насоса сначала направляется к поплавковому выключателю в верхней части бака, а затем к насосу, который наполняет накопительный бак.

Поплавковый выключатель откачки

Поплавковый выключатель откачки (нормально разомкнутый) работает с насосами, опорожняющими бак. Поплавковый выключатель отключает насос до того, как в нем полностью закончится вода, и он начнет всасывать воздух. Насос может потерять свою производительность из-за всасывания воздуха, что сократит срок его службы. Поплавковые выключатели откачки устанавливаются примерно на 101–152 мм (4–6 дюймов) выше всасывающей линии насоса. Переключатель внутри поплавка замыкается при повышении уровня воды. Замкнутое соединение внутри переключателя подает питание на насос. Насос включается и удаляет воду из бака. Когда уровень воды падает, выключатель внутри поплавкового выключателя опускается, внутренний выключатель размыкается, и насос выключается.

Конструкция

Привязной поплавковый выключатель

Привязной поплавковый выключатель имеет поплавковый элемент, который опускается и поднимается вместе с уровнем воды в отстойнике. Переключатель создает замкнутый контур, который запускает насос, когда уровень превышает заданную высоту. Механизм переключения представляет собой плавающий полый корпус со стальным шариком внутри. Плавающий элемент крепится к насосу с помощью шнура. Когда поплавок поворачивается, внутренний шар перемещается под действием силы тяжести и приводит в действие электрический переключатель. Изменение длины шнура определяет диапазон уровней переключателя.

Основной недостаток привязных переключателей заключается в том, что для их перемещения вверх и вниз требуется большая чаша. Чем длиннее шнур, тем выше риск того, что поплавок зацепится за предметы внутри раковины. Прочитайте нашу статью о проводке поплавкового выключателя для получения дополнительной информации о том, как подключить поплавковые выключатели.

Рис. 3: Привязной поплавковый выключатель

Вертикальный поплавковый выключатель

Вертикальный поплавковый выключатель типичен для небольших бассейнов с небольшим диапазоном уровней. Самые простые конструкции имеют плавающий элемент, который через стержень соединяется с выключателем. Когда плавающий элемент поднимается, стержень давит на рычаг, который приводит в действие электрический переключатель.

Другие конструкции имеют плавающий элемент, который скользит по стержню. Плавающий элемент содержит постоянный магнит, который приводит в действие герконы, когда он пересекает заданные точки на стержне.

По сравнению с привязными поплавковыми выключателями, вертикальные поплавковые выключатели подходят для небольших бассейнов с небольшой глубиной. Потребляемая площадь ограничена длиной стержня. Они могут быть более точными, чем привязанные переключатели.

Рисунок 4: Вертикальный поплавковый выключатель

Мембранный выключатель

Как следует из названия, мембранный переключатель имеет диафрагму, которая изгибается под давлением. Когда уровень повышается, увеличение давления вызывает отклонение диафрагмы и срабатывание переключателя.

Рис. 5: Мембранный поплавковый выключатель

Электронный выключатель

В электронных переключателях почти нет движущихся частей, что значительно повышает надежность. Переключатель содержит щупы на длине, на которую переключатель должен включиться. Небольшой ток подается на зонды, которые начинают течь, когда зонды находятся в воде. Датчик измеряет электрическое сопротивление и сравнивает его с заданным значением для обнаружения наличия воды.

Рисунок 6: Электронный поплавковый выключатель

Правильный выбор поплавкового выключателя для погружного насоса

Помимо знания того, должен ли поплавковый выключатель срабатывать в нормально разомкнутом или нормально закрытом положении, при выборе подходящего поплавкового выключателя для дренажный насос.

• Размер насоса: Проверьте номинал поплавкового выключателя и убедитесь, что он соответствует номинальной мощности водоотливного насоса. Использование поплавкового выключателя на отстойнике с более высоким номиналом может сократить срок службы выключателя. Насосы с более высокой мощностью нуждаются в поплавковом выключателе с внутренним выключателем, способным выдерживать более высокую мощность, протекающую по контуру. Чтобы определить необходимый размер поплавкового выключателя, проверьте номинальную мощность/ампер дренажного насоса.
• Разъем насоса: Разные напряжения и страны имеют разные типы разъемов, поэтому необходимо убедиться, что разъем для поплавкового выключателя имеет тот же стиль, что и насос. Комбинированный поплавковый выключатель подключает вилку поплавкового выключателя к стандартной сетевой розетке. У комбинированной вилки с одной стороны есть штырьки, а с другой — дополнительная розетка. Коннектор позволяет пользователю отсоединять шнуры от стены, разделять их и подключать насос напрямую к розетке без выключателя, тем самым позволяя тестировать насос самостоятельно.
• Длина шнура: Соединение нескольких шнуров для создания электрического соединения во влажной среде может создать серьезные проблемы с безопасностью. Обязательно приобретите поплавковый выключатель с достаточной длиной шнура.
• Поплавковый выключатель с широким или узким углом: Поплавковый выключатель с узким углом может привести к включению или выключению насоса даже при незначительных изменениях уровня воды, таких как рябь. Быстрое включение и выключение насоса может повредить его и сократить срок его службы. Для широкоугольного поплавкового выключателя уровень воды должен измениться на несколько дюймов, чтобы поплавковый выключатель включился или выключился.
• Качество и тип используемой жидкости: Поплавковый выключатель для питьевой воды должен иметь соответствующий номинал. Кроме того, приобретите поплавковый переключатель для правильной температуры при установке переключателя в горячих жидкостях.

Что вызывает отказ поплавкового выключателя дренажного насоса?

Поплавковые выключатели дренажного насоса со временем выходят из строя по разным причинам.

• Внешнее вмешательство: Плавающий элемент запутывается в резервуаре. Часто он застревает между насосом и стенкой резервуара и не может подняться или опуститься до желаемого уровня. Эту проблему можно легко решить вручную.
• Износ поплавкового выключателя: Поплавковый выключатель может перестать реагировать на подъем и опускание воды в поддоне после множества циклов подъема и опускания. Кроме того, компоненты переключателя могут выйти из строя механически. В этом случае замените поплавковый выключатель.
• Отключение питания: Поплавковый выключатель и насос являются электромеханическими устройствами. Оборудование не работает точно, чтобы слить воду во время сбоя питания.

Прочтите нашу статью о замене поплавкового выключателя, чтобы узнать больше об устранении неполадок, устранении неполадок и замене поплавкового выключателя.

Часто задаваемые вопросы

Нужен ли поплавковый выключатель для дренажного насоса?

Да, поплавковый выключатель обеспечивает включение отстойника и слив воды из отстойника. Поплавковый выключатель также может быть подключен для заполнения выгребной ямы, когда уровень воды падает.

Каков срок службы поплавкового выключателя дренажного насоса?

При регулярном техническом обслуживании поплавковые выключатели дренажных насосов могут работать до десяти лет.

Насколько большим должен быть поплавок дренажного насоса?

Подвесьте поплавковый выключатель на несколько дюймов выше верхней части двигателя водоотливного насоса.
