Как подключить датчик движения инфракрасный: Схема подключения датчика движения для освещения

Содержание

Выключатель с датчиком движения, схемы

Советуем прочитать статью о том, как выбрать датчик движения

Перед покупкой выключателя с датчиком движения нужно обратить внимание на показатели:

  • Мощность. Характеристика указывает, на сколько ватт освещения «потянет» выключатель.
  • Покрытие датчика движения. Отображается в градусах и метрах. Показывает, как далеко и широко датчик будет регистрировать движение.
  • Наличие фотореле. Без него выключатель будет включать освещение и днём, и ночью.
  • Наличие таймера. По умолчанию есть во всех приборах этого типа. Однако не всегда имеется регулировка отсрочки.
  • Фиксированное включение и выключение. Некоторые выключатели могут работать как самостоятельно, так и с участием пользователя, когда это необходимо.
  • Дизайн и компоновка подбираются по вкусу.

Где выгодно использовать выключатели с датчиком движения?

Несмотря на описанные выше преимущества, применять повсюду такие выключатели не имеет смысла — если не двигаться, свет погаснет.

По этой причине их неудобно использовать в гостиной, на кухне, в кабинете, детской, санузле, ванной.

Где же применять выключатели с датчиком движения, если только что мы вычеркнули все основные комнаты жилого дома или квартиры? А выгодны они в следующих местах:

  • прихожая;
  • подвал;
  • балкон;
  • кладовка;
  • гардеробная;
  • лестничная площадка;
  • крыльцо частного дома;
  • двор;
  • гараж;
  • подъезд.

То есть там, где люди появляются периодически и надолго не задерживаются.

Более того, грамотно совмещая датчик движения с классическим клавишным выключателем, в список можно добавить и вычеркнутые ранее помещения. Рассмотрим, как это реализовать.

Принцип работы

Перед установкой, настройкой и эксплуатацией выключателя с датчиком движения важно понять в общих чертах, как он работает.

Основной элемент выключателей этого класса — датчик движения. Он реагирует на тепловое пятно, которое перемещается в зоне действия прибора. Это может быть идущий человек, пробегающая кошка, собака и т. п. То есть любой объект, который по своей природе теплее, чем окружающая среда.

Уловив движение, датчик передаёт соответствующий сигнал на управляющую электронику. Та, в свою очередь, формирует и передаёт команду на реле, которое замыкает цепь. Свет включается. Далее запускается таймер. Когда движение прекращается на определённое время, электроника посредством реле размыкает цепь. Свет выключается.

Кроме датчика движения и таймера, выключатели оснащаются встроенным фотореле. Это прибор, который корректирует срабатывание в зависимости от освещенности в зоне действия. То есть, если в помещении или на территории светло, выключатель игнорирует движение и не включает освещение, в котором нет необходимости.

Все три компонента — датчик движения, фотореле и таймер — обычно имеют возможность настройки. Для первого можно установить чувствительность, чтобы он не реагировал на мелкие движущиеся объекты. Настройка фотореле позволяет установить уровень освещённости, при котором свет будет включаться. Регулировка таймера даёт возможность задать отсрочку по времени, по которой реле будет размыкать цепь.

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

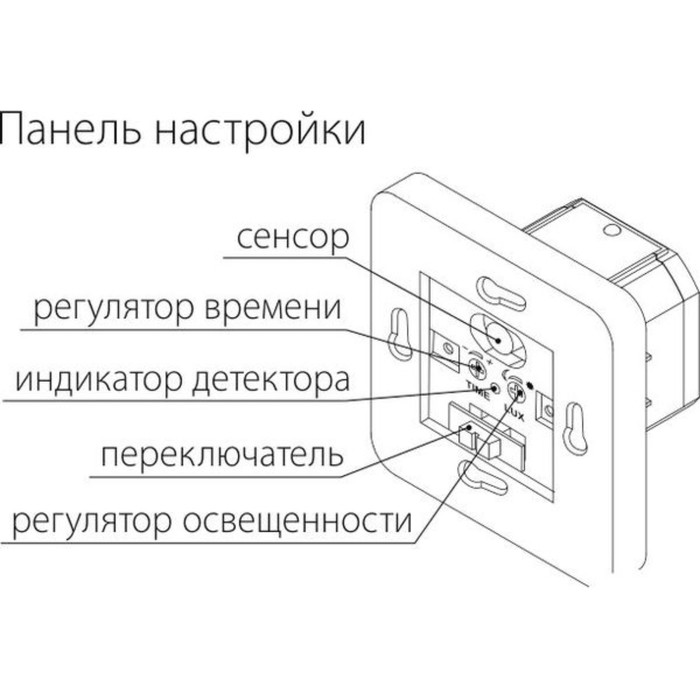

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

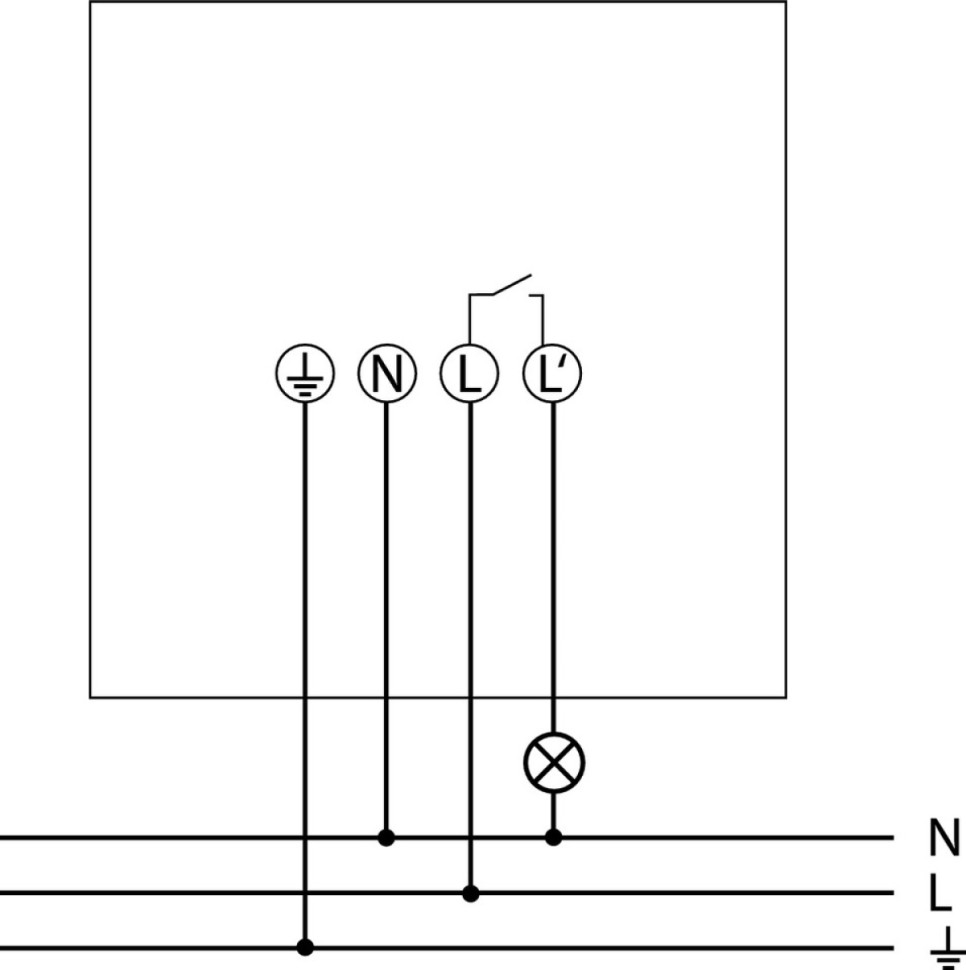

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
  2. Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
  3. Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
  4. Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
  5. Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
  6. Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.

Заключение

В статье рассмотрен вопрос, как подсоединить датчик движения к лампочке с применением различных схем. Простым и универсальным является подключение датчика с двумя клеммами. Но чтобы добиться беспроблемного освещения с применением светодиодных и энергосберегающих лампочек, рекомендуется использовать датчики с тремя клеммами и подключать по трехпроводной схеме соединения.

Если же трехпроводную схему дополнить параллельным соединением однокнопочного выключателя, можно вне зависимости от работы датчика включать и выключать искусственный свет в комнате вручную.

Схема инфракрасного датчика движения - как правильно подключить инфракрасный датчик движения

Как подключить инфракрасный датчик движения?

Весь технический прогресс направлен на то, чтобы сделать жизнь человека более комфортной. Датчики движения – не исключение. Реагируя на присутствие человека, эти небольшие приборы получили широкое распространение не так давно. Еще 5–10 лет назад такие специальные устройства использовались только для охраны крупных производственных объектов.

Сейчас же датчики используют в качестве функционального дополнения к общей сети электричества дома или квартиры. Такое решение позволяет отлично экономить электроэнергию, используя ее только при необходимости. С покупкой такого устройства особых проблем не возникает, но схема подключения инфракрасного датчика движения может загнать в тупик. Поэтому перед тем, как самостоятельно подключать датчик, стоит тщательно продумать все моменты.

Все, что нужно знать о датчике движения

Датчики движения реагируют на перемещение объектов, которые испускают тепло, что заметно в инфракрасном спектре. Радиус обнаружения в каждой модели разнится, так что этот момент нужно уточнить на этапе покупки. Основным компонентом любого датчика является фотоэлемент, который непосредственно обеспечивает распознавание тепла и движения, обнаруживая тепловые лучи.

Устройство состоит из:

  • пластикового корпуса
  • фотоэлемента, покрытого фокусирующей линзой
  • электронных элементов

Примечательно то, что при построении схемы подключения этого устройства необходимо учитывать окружающие объекты.

Чтобы распознавание движения не было затруднено, стоит помнить:

  • электроприборы излучают тепло
  • нельзя ставить датчик напротив источника света
  • магниты могут искажать работу устройств

Наиболее важной характеристикой любого датчика движения является угол обхвата. Соответственно, чем он больше, тем разнообразнее может быть схема подключения. От этого же напрямую зависит, сможет ли датчик покрыть весь объем помещения, где он размещен.

Схема подключения датчика движения

Первое, что стоит сделать перед тем, как подключать датчик, внимательно ознакомиться с инструкцией. Это обязательно по той причине, что по своей конструкции каждое устройство отличается, а значит, отдельные моменты подключения могут не совпадать. Стоит тщательно изучить схему расположения клеммных элементов, при этом имея четкое представление о функциях каждой клеммы.

Особое внимание стоит уделить соблюдению фазировки при подключении датчика движения.

Схема действий тут проста:

  • ознакомиться с расположением фазы, нуля и заземления (информация содержится в инструкции)
  • проверить то же самое в устанавливаемом помещении

Здесь следует быть максимально точным, ведь ошибка может привести к короткому замыканию и, как следствие, пожару.

Дальше – проще. Подключение датчика движения – действие само по себе несложное, в чем-то похожее на работу со стандартным выключателем. В обоих этих случаях схема подключения представляет собой разрыв электрической цепи, где устанавливаемое устройство смыкает или размыкает цепь. При необходимости постоянной работы источника света вне зависимости от движения, в состав схемы можно включить еще и стандартный выключатель, подсоединив его параллельно к самому датчику. В итоге получится, что:

  • когда свет выключен – контроль у датчика
  • когда включен – у выключателя



Несколько датчиков движения: схема подключения

Вследствие особенностей конкретного помещения, одного датчика может не хватить для покрытия всей площади. К примеру, изгибы или другие интерьерные элементы. В таком случае подключить сразу несколько датчиков – не проблема. Схема для подобных ситуаций предполагает параллельное друг к другу подключение  устройств.

Расположение фазы с нулем оказывается отдельно и без всяких прерываний подается на каждое устройство, а лишь затем идет подсоединение к освещению. В тоге замыкание цепи происходит по срабатыванию одного из датчиков движения, а на источник света подается напряжение. Само собой, что подключать надо датчики так, чтобы каждый из них покрывал максимальную площадь и вместе они обеспечивали покрытие всего помещения. Стоит избегать слепых пятен, хотя бы в ключевых точках.

Также принцип работы такой схемы подключения заключается в системе по принципу параллельных выключателей. Это означает, что, пока один из датчиков улавливает движение и замыкает цепь, второй – бездействует. Но как только человек появляется в радиусе действия второго устройства, первое заканчивает свою работу. При этом освещение буде непрерывным, даже без мигания.

Обязательно стоит помнить, что:

  • устройство направлять фотоэлементом в сторону потенциального движения
  • нужно регулярно протирать датчик, так как грязь скажется на его работе
  • необходимо учитывать все объекты в радиусе действия

Если установка датчиков, их монтаж или выбор при покупке вызывают затруднения, обращайтесь в сервис Юду. Специалисты всегда охотно помогут, выполнят работу профессионально и недорого.

Как подключить датчик движения: 🔰 схемы подключения, фото

Светильник и подключённый к нему датчик движения, как правило, работают слаженно и безукоризненно. Включающееся освещение помогает обнаружить посетителя, с комфортом пройти по помещению, без поиска выключателя. Но монтаж датчика движения должен производиться согласно всем правилам.

Расчет фундамента

Попробуйте новый продукт

Предлагаем схемы подключения с пошаговым описанием каждого действия — произвести столь нужную работу смогут даже начинающие электрики.

Разновидности датчиков движения

Выпускают разнотипные изделия, которые позволяют максимально удобно регулировать процесс освещения комнаты или улицы. Есть датчики, которые располагаются на потолке, стене или монтируются скрыто.

Принцип действия у них тоже отличается друг от друга, некоторые модели работают с уличным освещением, другие с домашним. Устройства для улиц защищены от атмосферных условий.

Принцип действия устройств отличается друг от друга, они могут быть:

  • Ультразвуковыми;

  • Микроволновыми;

  • Инфракрасными;

  • Активными;

  • Пассивными.

Способ срабатывания тоже может быть разным, от теплового, где прибор даёт реакцию на температурные изменения, до звуковых и колебательных. Последний вариант реагирует на перемены во внешней среде и магнитном поле во время движения объекта.

Датчики движения могут быть однопозиционными, двухпозиционными и многопозиционными. Рассмотрим варианты подключения разных устройств для повышения комфорта в собственном жилище и не только там.

Нюансы размещения: как подключить инфракрасный датчик движения и не допустить ошибок

Расскажем о пассивных инфракрасных устройствах слежения, они диктуют свои правила расположения в доме или квартире.

Да, в устройствах предусмотрена защита от ложного срабатывания на «дневной» свет линзой Френеля, но не стоит устанавливать датчик там, где на них падают прямые лучи солнца или осветительные приборы.

Ошибкой будет располагать устройство в «слепой зоне».

Если комната большая, приобретают потолочную модель, что даст возможность большего угла захвата.

Пошаговое подключение двухпроводного датчика

Если выбран двухпроводной датчик, то тут всё просто: его монтируют в обычный подрозетник. Полностью всё укладывается в четыре элемента, система состоит из:

  • Автоматического выключателя для 220 В;

  • Распредкоробки;

  • Датчика;

  • Прибора освещения.

Задача в том, чтобы осуществить подведение питающей фазы к устройству, а от него уже подать питание на светильник.

Достоинства и недостатки

Преимущества такого способа в простой установке и универсальности. Можно автоматически включать свет, не монтируя новые выключатели, а также легко заменить одноклавишный выключатель.

К минусам двухпроводного датчика относят недостаточно слаженное взаимодействие прибора и светодиодных или энергосберегающих ламп. Энергосберегающие лампочки при включении могут начать мерцать, это вызывает дискомфорт и может перегореть быстрее.

Установка

Традиционно датчик движения монтируется на место выключателя, поэтому и нужен стандартный подрозетник. Прибор врезают в фазу, этот провод всегда под напряжением. Аппарат будет располагаться между лампой и автоматикой на 220 В.

Система устанавливается отдельно от общей сети освещения, поэтому и добавляется распредкоробка и автомат. Автомат монтируют в распределительный электрический контур. Для этого берётся трёхжильный кабель сечением 3х1,5 мм. К устройству же тянут двужильный кабель сечением 2х1,5 мм.

Подбирается верная высота для расположения устройства, в норме для удобства это от 1,2 до 2 метров

Место под установку располагают обязательно так, чтобы открывающаяся дверь не перекрывала обзор. Не стоит монтировать датчик движения невысоко над отопительными приборами, это негативно скажется на работе аппарата.

Сначала работают с распредкоробкой, в неё нужно отправить три кабеля, а трёхфазный выводится на прибор освещения.

Пошагово процесс подключения датчика движения прост:

1. Сначала соединяют между собой жилы «ноль», от автомата к светильнику. Во вторую очередь соединяют заземлитель, если он имеется, а потом и силовые жилы от автомата к датчику, а от него к светильнику.

2. Теперь жилу от лампочки подключают к клемме с аналогичным изображением. Иногда это обозначается знаком «нагрузки». Вторая жила протягивается к клемме с буквой L. Теперь изделие подключено, его устанавливают в подрозетник.

Можно всё закрывать декоративной крышкой.

Далее идёт процесс настройки работы датчика движения освещения.

Настройка

На передней панели находится первый регулятор, его нужно установить в режим авто, просто покрутив.

У второго регулятора роль чувствительного к свету элемента. Чтобы активировать устройство для работы в тёмное время суток, регулятор поворачивают на необходимое количество градусов в левую сторону.

Диапазон времени, в течение которого срабатывает таймер отключения, указывается в характеристике прибора. Эта информация находится в инструкции от производителя.

Переводят выключатель в распределительном щитке на положение «вкл», можно проверять работу системы.

Схема подключения трехпроводного датчика движения

Если приобретён трёхпроводной датчик движения, то его монтаж тоже производят по определённой схеме. Прибор имеет не две, а три клеммы. Рынок предлагает большой ассортимент приборов по разным ценам. Принцип работы моделей схож друг с другом, потому можно говорить об общей схеме подключения. Разница в цене объясняется качеством комплектующих.

Рекомендуется приобретать приборы, в характеристиках которых есть слово «влагозащищённость» или латинские буквы «IP».

Для установки под навесом или в помещениях подходит устройство с маркировкой IP44, а для пространства под открытым небом IP65. На цену очень даже влияет фактор влагозащищённости.

Монтаж

Рассмотрим советы, как подключить датчик движения освещения, если он трёхпроводной. Актуальны всё те же четыре элемента, а именно автомат для распредщитка, распредкоробка, датчик с проводом и прибор освещения с проводом.

В распредкороб вводят три кабеля. От автоматического выключателя тянут фазу L, ноль N (рабочий), заземление (PE).

Ноли (N) нужно собрать в одну локацию. Землю с автомата подключают к заземлению от светильника. Теперь можно подавать к датчику движения с тремя проводами фазу-ноль. Ввод: для питания 220В это фазы L и N. Вывод имеет литеру А.

Сначала откручивают саморезы на корпусе. Клеммы обнаруживаются под задней крышкой. Удобно, если у выбранной модели выведены из корпуса три провода разного цвета. Землю обозначают литерой А, у провода красный цвет, у ноля N он синий, фаза L коричневая. Но чтобы убедиться в правильности определения значения проводов, можно открыть крышку и посмотреть литеры.

Иногда обходятся без распределительного короба, тогда провода заводят в короб, если это позволяет пространство внутри него. Также в коробе должен быть клеммник.

Настройка и наладка чувствительности

Подключение датчика завершено, но нужно его настроить для полноценной работы.

С обратной стороны корпуса устройства есть регуляторы, отвечающие за работу: на неё влияет уровень освещённости. Если требуется включение датчика в помещении с одним окном при заходе солнца, то регулятор крутят в сторону значка луны.

Другой регулятор позволяет задать время выключения. Задержка выставляется от секунд до 10 минут. Поворот сферы на определённый угол регулирует режим включения при попадании в диапазон видимости животных.

Следует знать: так как в работе датчика используются ИК-лучи, нужно знать особенность детектирования. Пре пересечении лучей аппарат среагирует и включит свет, а если идти по направлению прямо к лучу, то чувствительность будет на минимуме, в этом случае устройство может не среагировать на движение.

Установку датчика движения осуществляют сбоку от дверного проёма или в углу комнаты.

Плюсы и минусы

Преимущество в том, что можно регулировать реакцию датчика движения на животных. Если не нужно, чтобы срабатывало включение света на проходящих по периметру животных, то не нужно поворачивать головку сенсора в сторону пола. Достаточно того, что захват может производиться по уровню головы всех людей дома.

Преимуществом можно назвать максимальное расстояние, на которое реагирует датчик, оно равно примерно 9-15 метрам.

Недостатком трёхпроводной схемы смело можно назвать невозможность включения света принудительно: если прибор сломается, будут проблемы. Лучше включить в схему выключатель.

Как подключить датчик движения через выключатель

Подключение датчика движения и выключателя осуществляется согласно схеме параллельно. Все жилы заземления и ноля соединяются аналогично вышеописанному способу, но фазы стягиваются иначе.

Провод от автоматического питания нужно соединить в датчике с входящей жилой, а затем уже тот же провод от автомата с выключателем.

Провод выхода от датчика нужно соединить с прибором освещения и проложить провод к выключателю.

Получается, согласно схеме можно включить свет выключателем, когда хочется это сделать, вне зависимости от функционирования датчика движения.

Как подключать трехпроводной датчик на два провода

Этот вопрос задаётся довольно часто: тема подключения трёхпроводного датчика движения света вместо выключателя с одной клавишей интересна. Чтобы всё заработало, требуется докупить диод VDI 1N4007 и конденсатор 2.2 МКФ на 400В.

Диод устанавливается между клеммами с литерой А от датчика и в месте подключения ноля N. Конденсатор припаивается параллельно лампе светильника. На датчик будет приходить одна фаза для контакта L и выхода с контакта N. Выход А будет вне цепи.

Популярна такая схема в тех домах, где пользуются двухжильным силовым кабелем, а менять его нет желания.

Минусы способа

Недостатки таковы:

  • Не все светодиодные лампы позволять работать датчику по такой схеме;

  • Вероятна очень высокая пульсация, вызывающая дискомфорт для зрения;

  • Нет возможности добавить новую нагрузку на схему, это бесполезно;

  • Самой высокой мощностью является 80 Вт.

Два датчика в цепи

Теперь изучим схему подключения нескольких датчиков в одной цепи. Это нужно там, где помещение очень просторное или его форма специфична, что не позволяет устройству срабатывать максимально корректно.

Если коридор имеет изогнутую форму, то одно устройство для срабатывания на движение не будет работать при нахождении объекта за поворотом. Здесь нужна схема с несколькими датчиками, подключёнными параллельно друг другу.

Фаза ноль идёт отдельно, она не прерывается. Её подают на все устройства, а уже после присоединяют провода к лампе. Какой-то из датчиков сработает и замкнёт цепь, напряжение будет подано на светильник.

Приборы должны быть подключены од одной фазы, что исключит вероятность короткого замыкания.

Монтировать датчики нужно так, чтобы был получен наибольший угол обзора, без экранирования его деталями интерьера, дверными и оконными проёмами.

Схема на подключение двух датчиков в цепи пригодна и для включения любого числа приборов.

Какие могут быть неполадки в работе

К сожалению, даже правильный монтаж не гарантирует безупречной работы. Рассмотрим все вероятностные проблемы в функционировании датчиков движения.

1. Ошибки в подключении фазы и ноля. С одной стороны для функционирования прибора безразлично, где подключён ноль или фаза. Но есть и правила безопасности. Разрыв цепи должен располагаться на жиле, подведённой к фазе. Это так же, как включение патрона для лампочки.

2. Ошибочное срабатывание. Такое вероятно, если сенсоры расположены неправильно: по правилам установка не рекомендована около нагревательных элементов, на улице, если тип устройства не соответствует условиям, а также там, где мешает листва деревьев.

3 Могут помешать блики и сильные воздушные потоки. Блики действуют так же, как и срабатывание из-за попадания на сенсор лучей света. Ветер действует по-другому, но также нарушает работу. Именно поэтому нельзя монтировать прибор на окна, сплит-систему, на улицу под гуляющий сквозняк.

4. Датчик можно монтировать на стену, даже если в паспорте указано, что он потолочный. Но это закономерно приведёт к неправильной работе прибора: указание о местоположении указывается не просто так. Технические характеристики устройства таковы, что угол обзора различается, а это приводит к ошибкам в установке.

5. Беспричинное срабатывание после деактивации происходит тогда, когда на фотореле попадает свет светильника или другого осветительного прибора. Также может помешать правильному функционированию расположение поблизости светильника с лампой накаливания, затухающей не мгновенно. Сенсор улавливает ИК-волны и снова запускает активацию освещения. Вероятно запускание бесконечного цикла включений.

6. Если на датчике движения появляются трещины или чувствительный элемент пачкается, прибор тоже работает неверно. Чувствительной точкой в аппарате является линза Френеля, которая фокусирует ИК-лучи с помощью вогнутых линз. Поэтому датчик всегда должен находиться в чистом и целом виде.

Видео о подключении датчиков движения

Иногда важная информация может быть лучше воспринята, если посмотреть её на видео:


Как подключить датчик движения, статья VSE-E.COM / Новости

Главная задача научно-технического развития – сделать жизнь каждого из нас комфортнее и лучше. Датчики движения – один из способов улучшить безопасность. Именно поэтому за короткий промежуток времени они начали активно применяться во многих сферах жизни и деятельности общества. Каких-то 10 лет назад эта новинка использовалась исключительно для организации охраны производств, предприятий, а уже сегодня многие владельцы частных домов, квартир активно используют устройства в быту, встраивая их в общую электросеть.

Купить датчик движения совсем не сложно, к тому же, в магазинах встречаются и сразу готовые приборы освещения с датчиком движения. Некоторую сложность для обычного пользователя составляет схема подключения таких устройств. Поэтому, прежде чем подключить датчик самостоятельно, нужно ориентироваться в основных моментах.

Что нужно знать о датчике движения?

Задача датчиков движения – среагировать на перемещение какого-либо объекта в пространстве посредством улавливания излучаемого тепла, хорошо заметного в инфракрасном диапазоне. Как правило, устройство имеет отличительные особенности что до радиуса действия. Поэтому, данные характеристики необходимо уточнять перед покупкой.

Главная часть конструкции ДД – фотоэлемент, который обладает возможностью улавливать движение и тепло.

Состоит изделие из нескольких частей:

  • Корпус (как правило, пластиковый).
  • Фотоэлемент с линзой для фокусировки.
  • Электронная часть.

Чтобы создать схему запитки правильно, нужно брать во внимание объекты, располагающиеся в области работы датчика. Так, не стоит монтировать устройство напротив источников света, усложнить или нарушить работу могут излучающие тепло электроприборы, а также магниты. Таким образом, исключив все помехи, удастся настроить наилучший угол обхвата. Чем он больше, тем сложнее может быть схема подключения и тем большую площадь он сможет покрыть.

Схема подключения датчика движения

После покупки датчика движения нужно почитать инструкцию, так как в случае с этими приборами всегда присутствуют различные особенности в конструкции, поэтому может что-то не совпадать. Например, особого внимания требует расположение клемм и их функции, а также соблюдение фаз при запитке.

Необходимо знать, где находится ноль, фаза, заземление, о чем рассказывается в инструкции пользователя. То же самое делается и в комнате, так как любая ошибка может привести к замыканию и возгоранию.

Подключить датчик достаточно просто. Этот процесс основан на разрыве электроцепи, где и устанавливается техника, размыкаемая и смыкаемая цепь. Чтобы контролировать процесс, можно подключить в сеть обычный выключатель, параллельно к ДД. То есть, если свет включен, контроль у выключателя, а когда выключен – у датчика.

Некоторые строения имеют ряд особенностей, в том числе и площадь, углы, особенности интерьера, по которым одного прибора может оказаться недостаточно. В таком случае, можно включить в схему несколько устройств, подключив параллельно.

Фаза и ноль подаются к датчику движения, а только после этого подсоединяется к системе освещения. Как только срабатывает датчик, на осветительный прибор подается напряжение. Поэтому, важно, чтобы они покрывали наибольшую площадь, а в лучшем случае всё помещение.

Важно помнить!

  • Приборы ставятся так, чтобы фотоэлемент смотрел в ту сторону, где движение наиболее вероятно.
  • Датчик движения необходимо протирать, чтобы избежать погрешностей в его функционировании.
  • Подлежат учету все объекты в поле действия.

Если у вас вызывает какие-то трудности подключение датчика движения, лучше обратиться за помощью к специалистам.

Схемы подключения датчика движения для освещения

Схемы подключения датчика движения для освещения

В этой статье ЭлектроВести расскажут Вам типовые схемы подключения датчика движения для освещения.

Датчиками движения называют приборы, которые реагируют на движущиеся, а не неподвижные предметы. Этим они отличаются от датчиков присутствия, настроенных на срабатывание при исчезновении, пропадании двигающихся объектов в контролируемой зоне.

Другими словами, прибор, контролирующий движение, должен сработать при нахождении человека внутри наблюдаемого пространства, когда он передвигается или замер, но хотя бы просто пошевелил пальцами. В то же время устройства контроля присутствия срабатывают тогда, когда люди полностью покинули помещение либо в нем остался совершенно замерший человек, не совершающий никаких движений.

Принципы работы датчиков движения

Обе группы этих датчиков могут работать на основе:

  • улавливания звуковых колебаний чувствительными акустическими системами;
  • восприятия теплового излучения, вызываемого человеческим телом инфракрасными приемниками пассивного действия;
  • перекрытия невидимых человеческому глазу инфракрасных лучей, направляемых от излучателя к приемнику активным методом.

Существуют еще другие способы выявления движущегося человека, но они, как и акустический метод, используются редко. А в бытовых устройствах чаще всего применяются датчики движения, работающие с электромагнитными колебаниями волн, расположенных в инфракрасном спектре.

Инфракрасные пассивные датчики движения (PIR) имеют конструкцию, состоящую из пироэлектрического ИК блока, главной линзы, которая в свою очередь состоит из ряда небольших линз и вспомогательных электронных элементов. Датчики движения срабатывают при возникновении и исчезновении ИК волны на фотоэлементе, где источником, в нашем случае, является человек. Датчики движения следят за изменением инфракрасного или ультразвуковых полей. Датчики присутствия работают на основе той же технологии, но они более чувствительны к изменению параметров.

У приемников ИК датчиков общий принцип работы.

Датчики движения и датчики присутствия улавливают инфракрасное излучение, распространяемое во все стороны от любых предметов, расположенных в зоне обзора. Тепловые лучи, как в обычной оптической системе, например, фотоаппарата попадают на сегментную линзу, работающую по принципу Френеля.

Эта стеклянная или из сортов оптических пластмасс конструкция создается с большим количеством концентрических секторов/сегментов, каждый из которых формирует узконаправленный пучок параллельных тепловых лучей на ИК сенсор.

Его еще называют термином «PIR-сенсор» потому, что он обладает пироэлектрическим эффектом — создает электрическое поле, пропорциональное получаемому тепловому потоку. Принятый им сигнал обрабатывается электронными устройствами.

У большинства конструкций датчиков пиродетектор работает с аналоговыми величинами. Примером может служить датчик движения серии HC-SR501.

Он обладает небольшими габаритами, работает на основе микросхемы, имеет три клеммы для подключения проводов питания и нагрузки, два регулировочных потенциометра. При срабатывании выдает управляющий электрический сигнал напряжением 3,3 вольта и ток в несколько миллиампер.

В последнее время стали внедряться блоки, осуществляющие двойное преобразование и обработку команд на основе цифровых сигналов.

Это позволяет использовать микропроцессорные устройства и компьютерные технологии для дальнейших преобразований сигнала и формирования различных алгоритмов управления автоматическими устройствами.

Как аналоговые электронные, так и цифровые датчики подключаются к блокам питания и имеют выходные устройства, коммутирующие нагрузку в первичной сети.

В алгоритм работы электроники закладывается один из принципов:

  • обнаружения движения;
  • срабатывания по пребыванию.

Когда в поле действия датчика появляется человек, то он своим присутствием вносит изменения в тепловой баланс окружающей среды, а все его передвижения фиксируются через линзу Френеля как объективом фотоаппарата. Электронные блоки срабатывают и выдают электрический сигнал на управляющий контакт.

На этом функции самого датчика заканчиваются, хотя процесс переключения исполнительных механизмов еще не выполнен, а мощности управляющего сигнала датчика движения для коммутации светильников освещения, включения звуковой сирены, отправления СМС на мобильный телефон или выполнения других задач недостаточно.

Этот сигнал необходимо усилить и обеспечить его передачу на мощный контакт для коммутации нагрузки.

Рассмотренный нами выше датчик движения HC-SR501 не может выполнить эти функции самостоятельно. Для их реализации можно собрать простой транзисторный ключ на биполярных транзисторах.

На клеммы VCC и GND у датчика движения и ключа подается питание =4,5÷20 вольт от дополнительного источника, а управляющий сигнал с вывода OUT датчика подводится на одноименную клемму усилителя. Нагрузка соответствующего напряжения подключается на выходную цепь.

Если использовать эту схему для включения мобильного телефона, то можно получать СМС на свой мобильник, которые будут сигналом о появлении нежданных гостей в охранной зоне.

В большинстве готовых модулей для схем освещения с датчиками движения встроен его усилитель и силовой контакт, коммутирующий схему нагрузки. У конструкций таких блоков, питаемых от сети ≈220 вольт, прямо на корпусе размещены три клеммы для подключения проводов, два из которых подают питание (фазу L и ноль N) а третий L' совместно с нулем N используется для коммутации светильников.

Какие основные варианты могут использоваться при подключении датчиков движения? Как правильно настроить работу оборудования для эффективного использования, управления и экономии? Смотрите видео:

Датчики движения активного действия

Приборы, работающие по принципу контроля канала между ИК излучателем и приемником, имеют примерно такой же алгоритм, настроены на общую частоту, как у пульта дистанционного управления телевизора или манипулятора беспроводной компьютерной мыши с их приемниками. Они могут иметь автономное, независимое от стационарной электрической сети питание.

При этом выполняется одна из схем расположения модулей прямого или поворотного способа образования тракта с помощью зеркал.

Схемы подключения датчика

Электрическая схема простого подключения показана на картинке.

При этом подключении режим работы светильника полностью соответствует алгоритму, заложенному электронной схемой, и настраивается потенциометрами регулировки.

На простых конструкциях датчиков устанавливается два регулятора:

1. LUX — уровня освещенности, при достижении которого происходит срабатывание датчика (к примеру, нет необходимости пользоваться электрическим светом в солнечную погоду). Для регулирования первоначально выставляется его наибольшее значение;

2. TIME — продолжительности включения таймера или, другим словами, отрезка времени, в котором будет гореть светильник после обнаружения движения. Обычно устанавливают минимальную величину, ведь при каждом новом движении датчик станет постоянно перезапускаться.

Обычно этих двух параметров регулировок достаточно для настройки управления бытовыми светильниками. У сложных охранных датчиков движения встречаются еще два потенциометра:

1. SENS — чувствительности или дальности действия. Им пользуются для уменьшения зоны контроля в тех случаях, когда ограничить ее изменением ориентации датчика движения не получается;

2. MIC — акустического уровня шумов встроенного микрофона, при котором срабатывает датчик. Но в бытовых условиях эта функция не нужна — датчик будет срабатывать от посторонних звуков проезжающих машин, детских возгласов…

Датчики движения Schneider Electric:

Схема подключения светильника к двум датчикам

Этот способ используется в местах, когда возникает необходимость управлять освещением из двух удаленных точек с ограниченным обзором для одного датчика.

Одноименные клеммы приборов подключаются по параллельной схеме друг к другу и выводятся на сеть питания и осветительный прибор. При срабатывании выходного контакта любого датчика загорается светильник.

Схема подключения через выключатель

Этим способом пользуются, когда добавляют к действующему светильнику с выключателем блок датчика движения. При включенном выключателе схема полностью работает так, как она настроена электроникой. А при разомкнутом контакте фаза снимается с блока питания и датчик движения выводится из работы.

Практика показала, что среди владельцев квартир при выходе из помещения сохранилась привычка машинально отключать свет выключателем. После этого при заходе в комнату человека датчик движения оказывается выведенным из работы. Чтобы исключить подобные ситуации контакты выключателя шунтируют, чем осуществляется переход на предшествующую схему.

В этой схеме включенный выключатель полностью шунтирует выходной контакт датчика движения. Ее применяют, когда человек длительно находится в неподвижной позе, а выдержка у таймера маленькая и для включения светильника приходится делать лишние отвлекающие движения.

Схема подключения мощных нагрузок электромагнитными приборами

Как подключить датчик движения к прожектору? Блок датчика движения с маломощными контактами можно использовать для управления светом очень мощных осветительных приборов. Для этого используется промежуточное устройство — магнитный пускатель, реле или контактор соответствующих номиналов. Его обмотка подключается к маломощному контакту датчика, а силовой контакт коммутирует нагрузку системы осветительных приборов.

В этой схеме, как и во всех других, необходимо точно рассчитать коммутируемые мощности и подобрать под них силовые контакты. После включения в работу обязательно замеряют токи нагрузок и сравнивают их еще раз с мощностью контактов. Для надежной длительной работы системы необходимо создать запас по мощности.

Подобная схема с электромагнитными приборами способна длительно и надежно работать. Но, у нее есть два существенных недостатка:

1. повышенный уровень шума и возникающие электромагнитные помехи, сопровождающие процесс перемещения якоря во время переключений;

2. постоянный износ контактной системы вследствие разрядов, возникающих при разрыве цепи, что требует выполнения периодических профилактических работ.

Этих недостатков лишены симисторные и тринисторные схемы.

Схема подключения мощных нагрузок полупроводниковыми приборами

В этом случае отсутствуют всевозможные шумы и помехи. Но для работы полупроводникового прибора необходимо преобразовать управляющий сигнал датчика движения в гармонику, совпадающую по частоте с напряжением сети. Для этого создается специальная схема согласования, которая выдает переменный ток на управляющий электрод симистора.

При работе схемы согласования симистор открыт. и светильники горят. Когда управляющий сигнал отсутствует, то триак закрыт, а управляемое им освещение отключено.

Недостатком этой схемы является сложность конструкции согласующего сигнала электронного устройства.

Электромонтажные работы при подключении датчика движения:

Выбор места установки и способа ориентации датчиков

В зависимости от своей конструкции датчик движения может иметь различный угол наблюдения для контроля пространства от нескольких градусов до кругового обзора, который обычно применяется при потолочном креплении.

Эти углы распределяются в горизонтальной и вертикальной плоскостях, определяют зону наблюдения, указываются в документации.

Датчики, предназначенные для установки на стену, обычно имеют обзор порядка 110÷120 или 180 градусов по горизонту и 15÷20 — по вертикали.

Вне этого пространства никакие движения датчиками не фиксируются. Поэтому при установке датчика движения важно не только подбирать их по характеристикам обзора, но еще и регулировать после монтажа для корректировки направления. Конструкции с подвижным органом обзора облегчают наладку, а у остальных приборов надо очень тщательнее продумывать и выполнять первоначальный монтаж.

Потолочные датчики обычно имеют круговой обзор 360о по горизонтали, который распространяется конусом сверху вниз. Его зона контроля значительно больше, но она тоже может иметь непросматриваемое пространство в углах помещений.

Влияние посторонних объектов на работу датчиков

При монтаже и настройке датчика движения важно учесть условия их размещения, оценить влияние на их надежность расположенных рядом предметов и различных источников энергии. Тепловые нагреватели, колышущиеся ветки деревьев, проезжающие мимо автомобили, кабины поднимающихся/опускающихся лифтов и другие объекты могут вызывать частые ложные срабатывания устройств.

Когда нет возможности от них избавиться, то загрубляют чувствительность прибора потенциометром или экранируют зону помех.

Ранее ЭлектроВести писали, что ДТЭК заменяет устаревшие масляные выключатели на современные вакуумные. 65% масляных выключателей уже заменили на экологически безопасные. К 2027 году компания планирует полностью отказаться от выключателей, которые в своей конструкции содержат масло.

По материалам: electrik.info.

Встраиваемые потолочные датчики движения для включения света круглые

В прошлой статье мы рассказали, какие параметры нужно учитывать при выборе потолочного датчика движения. Но правильный выбор — это половина успеха. От установки и настройки зависит все остальное.

Монтаж потолочных датчиков движения

Помните, что датчики движения PIR, фиксируют инфракрасное излучение и перемещение разнотемпературных потоков воздуха.

Датчики движения могут работать не корректно, если поблизости есть:

  • кондиционеры
  • конвекторы
  • фенкойлы
  • или иные источники

C помощью датчиков движения B.E.G. можно решить данную проблему, так как в них изначально заложена функция уменьшения чувствительности(что есть не у каждого производителя), а с  помощью специальных  линз-масок (шторок) можно настроить датчик таким образом, чтобы он не фиксировал воздушные потоки от вышеперечисленного оборудования, которое имеется практически в каждом здании.

Прежде чем перейти к монтажу устройства, вы должны убедиться, что на питающем кабеле нет напряжения. Для этого вам необходимо отключить автоматический выключатель в силовом щитке, который отвечает за питание линий освещения  в помещении, где вы собираетесь установить датчик движения.

Подключение датчика движения – дело не такое сложное, как это может выглядеть на первый взгляд. Но если вы не уверены в своих силах, лучше обратиться за помощью к профессиональным электрикам.

Обычно датчики движения имеют 3 клеммы подключения. L-фаза и N-нейтраль (ноль) – данные клеммы служат для подачи питания на датчик. L’-выход на нагрузку – это фазный выход на светильник.

Существуют датчики со спаренными клеммами N-нейтраль, для удобного подключения нагрузки или параллельного подключения нескольких датчиков. питающий кабель приходит на датчик (клеммы -L,N) и из датчика на нагрузку выходит не один провод, а два (L’,N), что позволяет подключить нагрузку без дополнительных распаечных коробок, а как известно чем меньше соединений на линии тем лучше.

После того, как вы смонтировали и подключили  устройство, необходимо проверить его работоспособность. В датчиках движения BEG после подачи питания  включается режим самотестирования, который длится 60 сек. Датчик мигает LED-индикаторами и зажигает подключенную нагрузку, на это время.  После нагрузка отключается и датчик начинает работать по заданным настройкам. Если LED-индикаторы не загораются, нужно проверить правильность подключения его к сети питания.

Правильное подключение

Не следует подключать параллельно больше пяти-восьми устройств. Чем больше датчиков подключено параллельно, тем большим и менее контролируемым становится диапазон обнаружения, и тем больше времени занимает возможный поиск неисправностей. Если много датчиков движения подключены параллельно, то подключенные потребители тока иногда могут не выключаться (как правило, эта проблема устраняется посредством применения резистивно-емкостного звена гашения).

Советы по настройке датчиков движения

Как правило датчики без сенсоров освещенности имеют всего один потенциометр (регулятор) – это настройка временной задержки, она выставляется в разных промежутках от 30 секунд до 30 мин. Это тот самый промежуток времени,  после которого датчик выключит нагрузку. Таймер постоянно продлевается, если движение в зоне действия датчика фиксируется.

Датчики движения,  которые имеют сенсор освещенности, оборудуются дополнительным потенциометром (регуляторм), который отвечает за настройку порога освещенности, при превышении которого датчик не будет включать нагрузку. Настраивается порог освещенности в пределах от 2 до 2000Люкс.

Третий параметр, который присутствует не во всех датчиках движения, это регулируемая чувствительность. Использование данного параметра помогает избежать ложных срабатываний датчика от внешних факторов.

Правильная настройка

Уровень освещенности

  • Зоны прохода 100-300 люкс
  • Рабочие зоны (офисы, комнаты для совещаний и т. п.) 600 люкс
  • Виды деятельности с большой нагрузкой на глаза 1000 люкс
  • Измерение освещенности деактивировано (символ «солнце») для зон, в которых отсутствует дневной свет, и в дневном/ночном режиме работы

Время задержки для управления светом

  • Зоны прохода около 5 мин.
  • Рабочие зоны около 15 мин.
  • Импульсный режим (1 секунда) для управления автоматическими выключателями лест­ничного освещения или системами управления зданием

Время задержки для управления устройством

  • В зависимости от вида подключенного потребителя тока от 5 до 120 мин.
  • Импульсный режим для управления системами управления зданием
  • Импульс сигнала тревоги для предотвращения ошибочных коммутаций

Типичные ошибки при монтаже

  1. Выбор места монтажа. Бывают случаи, когда потолочный датчик по ошибке монтируют на стену либо в другое неподходящее по техническим условиям место.
  2. Установка линз-масок. В комплекте с датчиками  поставляются линз-маски (шторки). Это специальные накладки на датчик, которые позволяют корректировать зону действия. В большинстве случаев они не требуются, но при монтаже их забывают снять (либо наоборот устанавливают на датчик). В результате датчик не фиксирует вообще никаких движений и не срабатывает.
  3. Неправильное подключение/установка выключателя. Установка выключателя до датчика приведет к принудительному отключение питания. И работа датчика станет невозможна.
  4. Неправильный подбор датчика.  Выбор встраиваемого датчика для бетонных потолков или наоборот накладного датчика для подвесных потолков. Во втором случае смонтировать датчик будет можно, а в первом невозможно.
  5. Ошибка программирования. Как правило ошибки в программирование возникают, если сначала не прочесть инструкцию по эксплуатации к датчику. Прочтите  инструкцию, и лишь потом меняйте настройки на потенциометрах и DIP-переключателях.
  6. Неправильный выбор помещения. Установка датчиков движения в помещениях где люди присутствуют постоянно.
  7. Неправильный выбор дальности действия. Даже у датчиков движения существует несколько зон действия: фронтальная и перпендикулярная.

Если вы внимательно прочитаете инструкцию по эксплуатации к устройству, то скорее всего досадных ошибок при монтаже и программировании удастся избежать. Вам останется только правильно настроить прибор и наслаждаться удобством использования датчиков движения.

comments powered by HyperComments Учебное пособие по датчику движения

PIR: 8 шагов (с изображениями)


Пироэлектрические («пассивные») инфракрасные датчики:

'' 'Что такое датчик PIR?' '

Датчики

PIR позволяют ощущать движение почти всегда используется для определения того, вошел ли человек в зону действия датчиков или вышел из нее. Они небольшие, недорогие, маломощные, удобные в использовании и не изнашиваются. По этой причине они обычно встречаются в бытовой технике и гаджетах, используемых в домах или на предприятиях. Их часто называют PIR, «пассивными инфракрасными», «пироэлектрическими» или «инфракрасными датчиками движения».

PIR в основном состоят из пироэлектрического датчика (который вы можете видеть выше в виде круглой металлической банки с прямоугольным кристаллом в центре), который может определять уровни инфракрасного излучения. Все излучает низкоуровневую радиацию, и чем горячее что-то, тем больше радиации испускается. Датчик в детекторе движения фактически разделен на две половины. Причина в том, что мы стремимся обнаруживать движение (изменение), а не средние уровни ИК-излучения. Две половинки соединены так, чтобы нейтрализовать друг друга.Если одна половина видит большее или меньшее ИК-излучение, чем другая, выходной сигнал будет колебаться в большую или меньшую сторону.

Наряду с пироэлектрическим датчиком идет связка поддерживающих схем, резисторов и конденсаторов. Кажется, что большинство небольших датчиков для любителей используют BISS0001 («Микросхема детектора движения PIR Micro Power»), несомненно, очень недорогой чип. Эта микросхема принимает выходной сигнал датчика и выполняет некоторую незначительную обработку, чтобы испустить цифровой выходной импульс от аналогового датчика.

Для многих основных проектов или продуктов, которые должны определять, когда человек покинул или вошел в зону, или приблизился, датчики PIR отлично подходят.Они маломощные и недорогие, довольно прочные, имеют широкий диапазон линз и просты в использовании. Обратите внимание, что PIR не сообщают вам, сколько людей вокруг или как близко они находятся к датчику, объектив часто фиксируется на определенном расстоянии (хотя его можно где-то взломать), а также иногда их запускает дом. домашние питомцы. Экспериментирование - ключ к успеху!

Некоторые базовые характеристики

Эти статистические данные относятся к датчику PIR в магазине Adafruit, который очень похож на датчик Parallax.Почти все PIR будут иметь немного разные характеристики, хотя все они в значительной степени работают одинаково. Если есть техническое описание, вы можете обратиться к нему.

Дополнительные ссылки!

Подключение датчиков движения

Датчики движения , или, более конкретно, пассивные инфракрасные (PIR) датчики движения, используют инфракрасный свет для обнаружения больших движений. предметы (например, человек) в интерьере вашего дома. Обычно их устанавливают в углу комнаты у потолка. в жилых помещениях вашего дома. Большинство датчиков движения, установленных для систем безопасности, работают от источника постоянного тока 12 В и подключен к четырьмя проводами : два для питания и два для сигнала движения.

Красный и черный провода обычно являются проводами положительного и отрицательного питания соответственно.

Другая пара проводов может быть любого цвета и передавать сигнал обнаружения движения. Они работают как Нормально замкнутый (NC) переключатель : Когда движение не обнаружено, сигнальная цепь замыкается. При обнаружении движения сигнальная цепь разомкнута.

Определите провода для датчика движения

  1. Если вы повторно подключаете существующую систему сигнализации, провода питания датчика движения (красный и черный провода), скорее всего, уже подключен к выходу питания вашей панели сигнализации.Если они работают правильно, вы должны увидеть индикатор загорается датчик движения, когда он обнаруживает ваше движение. Оставьте провода питания подключенными и следуйте инструкциям по подключению. ниже для датчиков движения с внешним питанием.
  2. Другая пара проводов для сигнала обнаружения движения, скорее всего, подключена к одному из входов зоны на вашем существующая панель сигнализации. Они могут быть подключены к оконечным резисторам на панели сигнализации. Отсоедините эту пару проводов из существующей сигнализации и удалите и выбросьте резисторы (или сохраните их для другого проекта).
  3. Если вы подключаете новый датчик движения или датчик без существующего источника питания, следуйте приведенным ниже инструкциям по подключению для датчики движения без внешнего питания.

Подключение датчиков движения с внешним источником питания

Если ваши датчики движения уже работают и подключены к существующей системе сигнализации, вы можете оставить провода питания (обычно красный и черный ) подключены к существующему источнику питания. В этом случае просто подключите перемычки. к сигнальной паре проводов.Затем подключите один провод к GND , а другой - к входному контакту на устройстве Konnected.

Подключение датчиков движения без внешнего источника питания

Если вашим датчикам движения требуется питание, вы можете получать питание от базы Konnected , пока вы запитываете устройство с правильным напряжением . Большинство датчиков движения и компонентов системы сигнализации работают от 12 В постоянного тока, поэтому в этом случае подключите устройство Konnected к адаптеру питания 12 В постоянного тока.Затем вы можете получать питание для своих датчиков движения от штифтов. обозначены U1 и GND в нижнем левом углу основания устройства. См. Страницу мощности для получения дополнительной информации информация о питании устройства.

Всегда проверяйте правильное напряжение перед подключением электроники!

После того, как вы подключили провода питания датчика движения, подключите сигнальные провода к GND и одному из входной контакт на правой стороне платы.

Входные контакты

Следующие входные контакты на устройстве Konnected могут использоваться для датчиков движения:

Примечание: Контакт RX мешает последовательному USB-соединению.Опытные пользователи, подключающие устройство к своему компьютер, использующий кабель USB, может столкнуться с проблемами при использовании контакта RX .

Земля (

GND ) Контакты

Любой из контактов с маркировкой GND на правой стороне Konnected устройства может использоваться для заземления. связь. Не используйте контакты GND на левой стороне платы для датчиков движения.

Датчики движения с настраиваемыми контактами

Большинство датчиков движения систем охранной сигнализации имеют аппаратное соединение , нормально замкнутый (NC) .Некоторые датчики движения имеют оба NC и нормально разомкнутые (NO) контакты . Если в вашем оборудовании есть такая опция, используйте контакт NC .

Следующий шаг: Сирена Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.

Пассивные инфракрасные датчики обнаружения движения

Пассивные инфракрасные датчики движения - это устройство безопасности, которое обнаруживает движение, отслеживая наличие инфракрасной энергии.Этот тип детекторов движения очень популярен, и эти устройства являются отличным дополнением к любой системе безопасности. Приобретите пассивный инфракрасный датчик движения на нашем сайте.

Пассивные инфракрасные датчики движения - самые продаваемые датчики движения, которые мы предлагаем. Они очень эффективны и обычно могут быть запрограммированы в зависимости от потребностей конечного пользователя. Как только устройство будет активировано при наличии движения, оно отправит сигнал в систему безопасности, и будет выполнено заранее определенное действие.Например, ваша панель безопасности может издавать сирену, чтобы отпугнуть злоумышленников, или у вас может быть тихая сигнализация, которую нужно немедленно отправить в полицию. Датчики движения также могут использоваться как часть настройки домашней автоматизации для автоматического включения света или активации термостата Z-Wave.

Технология пассивного инфракрасного излучения (PIR) - один из лучших методов обнаружения движения. Эта технология работает, отслеживая любые значительные изменения инфракрасной энергии. Когда человек входит в зону обнаружения датчика движения PIR, устройство обнаруживает изменение инфракрасной энергии, и зона, связанная с датчиком, будет повреждена.Оттуда произойдет запрограммированный ответ системы безопасности. Эти устройства будут работать практически в любой среде, при этом некоторые ИК-датчики специально разработаны для использования на открытом воздухе.

Важно помнить, что пассивный инфракрасный датчик движения также может активироваться неодушевленными предметами, которые вызывают изменение инфракрасной энергии. Сюда могут входить такие вещи, как движущийся потолочный вентилятор или вентиляционное отверстие, которое выдувает горячий или холодный воздух. По этим причинам место установки и настройка чувствительности очень важны для датчика PIR.Многие датчики PIR также имеют настройку защиты от домашних животных, которая предназначена для предотвращения ложных срабатываний домашних и других мелких животных. Если у вас дома есть домашние животные, мы настоятельно рекомендуем использовать PIR с иммунитетом к домашним животным, чтобы в дальнейшем избавить себя от лишних хлопот.

Настройка чувствительности детектора движения PIR обычно изменяется путем регулировки количества импульсов устройства. Более высокое количество импульсов сделает устройство менее чувствительным к движению и предотвратит появление ложных тревог.Это часто необходимо для использования функции защиты от домашних животных и для предотвращения активации датчика такими мелкими вещами, как насекомые или движущиеся занавески. С другой стороны, меньшее количество импульсов увеличит чувствительность устройства и упростит активацию. Это отлично подходит для мест, где не должно быть абсолютно никакого движения, таких как безопасное здание или зона с ограниченным доступом.

Еще одним важным фактором, который следует учитывать, является диапазон действия датчика движения PIR. Различные датчики движения предлагают разные диапазоны, поэтому вам нужно выбрать датчик, подходящий для вашего типа применения.Возможно, можно будет отрегулировать диапазон датчика, изменив место его установки или его линзу. Например, линза дальнего действия обычно более полезна для обнаружения движения на длинной узкой территории. Пользователь также может закрыть часть линзы, чтобы ограничить область обнаружения определенной областью.

Системы сигнализации датчиков / детекторов движения

Что такое сигнализация датчика движения?

Датчик движения - это устройство, в котором используются оптические, микроволновые или акустические датчики для обнаружения движения вокруг вашего дома или рабочего места; и чтобы вы знали, что произошло событие физической безопасности, которого не должно происходить.Датчики движения также иногда называют датчиками движения.

Полная система сигнализации с датчиком движения состоит из нескольких основных компонентов. Первый - это детектор движения, который является наиболее очевидной внешне его частью (поэтому всю систему сигнализации с датчиком движения иногда называют только детектором движения). Этот датчик движения, как правило, представляет собой пассивный инфракрасный датчик и представляет собой обычный белый блок с полупрозрачной панелью, которая принимает ИК-излучение и обнаруживает изменения во времени.

Второй компонент датчика движения - это электронная панель управления.Обычно это интегрированная панель, которая управляет несколькими датчиками, интерпретирует сигналы от датчиков движения и преобразует их в полезные сигналы.

Наконец, всем этим можно управлять из мобильного или настольного приложения. Лучшие современные системы основаны на облаке или, по крайней мере, интегрированы с какой-либо онлайн-платформой, которая представляет собой уровень, с которым вы будете взаимодействовать при просмотре данных с вашего датчика движения.

Полная система сигнализации движения также может быть подключена к камере с датчиком движения.Камера включается, когда активируется сигнал тревоги, чтобы отправить визуальное сообщение респонденту. Следовательно, респондент может предпринять наиболее подходящие действия для каждого конкретного вторжения. Хотя основная цель датчиков движения - предупредить домовладельца о нежелательных «посетителях», таких как грабители или воры, они также используются и в других ситуациях, когда движение является пусковым событием, например, при автоматическом открытии дверей или автоматическом включении. огней.

Датчики движения либо обеспечивают безопасность, либо облегчают жизнь.Типичными альтернативными областями применения датчиков движения являются интеллектуальное освещение, обнаружение животных-браконьеров и активация дверных замков и автоматических ворот в жилых и коммерческих помещениях. Вы можете использовать свой смартфон для установки доступных по цене детекторов движения, которые покрывают расстояние до 15 футов. Усовершенствованные и более дорогие модели датчиков движения распространяются на большие поверхности и позволяют вам чувствовать себя в безопасности на крупных объектах и ​​в просторных бизнес-зданиях.

Почему так важна сигнализация датчика движения?

Предполагая, что основное использование сигналов тревоги датчика движения не слишком сложно - всякий раз, когда есть движение в непосредственной близости от того места, где вы живете или работаете, вы можете использовать датчик движения, чтобы оставаться в курсе того, что происходит, когда вы находитесь и когда Вы не там.Сигнализация с датчиком движения является основной защитой периметра, образуя внешний слой защиты.

Датчики движения могут предупредить вас о необходимости действовать, прежде чем ситуация выйдет из-под контроля. Например, вы сможете вызвать полицию до того, как будет нанесен серьезный материальный ущерб или, что еще хуже, возникнет больший риск для вас или жизни ваших близких.

Датчики движения находчивы и легко устанавливаются. Их можно разместить в уязвимых местах вашего дома или квартиры и помочь вам заснуть в целости и сохранности.Поскольку они маленькие и не так заметны, как системы видеонаблюдения, злоумышленники менее способны их обнаружить и отключить.

Когда датчик движения запрограммирован на активацию камеры датчика движения, камера ведет видеозапись события. Включение света для отпугивания злоумышленников - меньшее, чем может помочь сигнализация датчика движения. Пока вы ждете полицию, комбинация света, сирены и безвозвратного дверного замка может лишить силы самозванцев, которые держат их взаперти.

Маленькие дети и домашние животные не должны оставаться дома без присмотра, даже если есть кто-то, кто позаботится о них, например, няня. Тревога датчика движения может отразить зону «запрета доступа»; например, не позволяйте детям попасть в гараж или подвал.

Установка детекторов движения связана не только с наличием современной системы физической безопасности с быстрым откликом, но и с точки зрения энергоэффективности. Существуют электронные системы контроля доступа, сочетающие в себе физическую безопасность и домашнюю автоматизацию.Вы можете управлять безопасностью своего дома удаленно, со смартфона. Функции встроенного датчика движения позволяют настраивать индивидуальные схемы интеллектуального освещения и температуру в помещении. Таким образом, вы можете подготовить приятную и безопасную обстановку, не выходя из машины по дороге домой.

Какие бывают типы датчиков движения?

Традиционным способом классификации датчиков движения является использование в качестве критериев механизмов обнаружения приема и излучения.

Сигнализация пассивного датчика движения основана на инфракрасной технологии и отслеживает движения только путем пассивного обнаружения тепла.

Активные датчики движения основаны на радарной технологии. Они работают, передавая, а также получая радиоволны, которые падают бумерангом при попадании в движущийся объект.

Комбинированная сигнализация с датчиком движения использует несколько технологий, но применимо не ко всем областям. Некоторые работают лучше на улице, чем другие, и наоборот. Многие системы контроля доступа используют пару из них, чтобы обеспечить лучшую защиту.

‍Радар используется в сигнализации активных датчиков движения

Вот как обычно классифицируются датчики движения:

  • Пассивные инфракрасные датчики (PIR).Эти датчики движения обеспечивают вид комнаты с высоты птичьего полета и обнаруживают изменения в ИК-сигнатуре помещения с течением времени.
  • Активные инфракрасные датчики. Также известные как растяжки, они излучают инфракрасный луч из одной стороны комнаты в другую, который обнаруживает злоумышленника, когда его прерывают.
  • Ультразвуковые извещатели. Другая парадигма, они работают за счет излучения ультразвуковых звуковых волн для обнаружения движения.
  • Томографические датчики движения. Одно из самых крутых нововведений в технологии датчиков движения, они состоят из сетки радиодетекторов вокруг комнаты, которые обнаруживают изменения в «ткани» сетки, вызванные движением людей через них.
  • Детекторы жестов.Это подкатегория сигналов тревоги ИК-датчика движения или датчика движения камеры, которые обнаруживают определенные движения.

В гибридных датчиках движения применяется несколько технологий. Например, камера с датчиком движения может быть интегрирована во внутренние и внешние системы контроля доступа, а используемая технология будет зависеть от того, темная она или светлая.

Расскажите о своем проекте

Какой тип системы безопасности вам нужен?

Рассчитать цену

Как работает каждый из этих датчиков движения?

Общие Датчики движения охранные системы работают по следующим технологиям:

1. Пассивные инфракрасные датчики сигнализации движения определяют температуру тела движущихся объектов. Когда система контроля доступа находится в режиме охраны, она может определять температуру кожи и излучение тела, которое отличается от неодушевленных предметов на заднем плане. Пассивная технология инфракрасных датчиков работает как защитная сетка вокруг помещения, которая активируется при превышении установленного порога температуры. Это отличное решение для помещений.

2. Активные инфракрасные датчики движения излучают электрические сигналы, которые подключаются к детектору света.Когда электрический луч прерывается движением, срабатывает звуковой сигнал датчика движения. Они лучше работают на улице.

3. Микроволновые датчики сигнализации излучают микроволновые импульсы, которые могут охватывать большие области, чем инфракрасная технология, оценивая импульс, отраженный от движущихся объектов.

4. Ультразвуковые датчики движения используют оба режима: активный и пассивный. Они используют высокочастотные звуковые волны, которые возвращаются к передатчику и остаются непрерывными, если не произойдет вторжение.Это когда будильник активируется гудящим звуком.

5. Томографические детекторы движения используются в нескольких узлах, образующих ячеистую сеть, поэтому их подходят для больших поверхностей. Томографические датчики движения могут проходить сквозь стены и другие физические препятствия.

6. Детекторы жестов используют элементы технологии инфракрасного света и фотодетекторы, позволяющие цифровому экрану наблюдать за жестами рук с помощью технологии машинного обучения. Они работают со смартфонами.

Знакомство с инфракрасными датчиками

Более простые версии включают активацию вибрацией. Хотя их легко установить, они могут быть ненадежными. Многие передовые датчики движения используют беспроводную технологию, так как настроить ее не составляет труда. Комбинированные технологии вызывают меньше ложных срабатываний, но они также могут представлять риск из-за дополнительных элементов, необходимых для оповещения респондента.

Инфракрасное излучение работает в нижней части электромагнитного спектра и поэтому невидимо для человеческого глаза.Инфракрасная часть электромагнитного спектра находится между видимыми волнами и микроволнами. Длина волны инфракрасного излучения составляет от 0,75 до 1000 мкм и разделена на три области:

  • Ближний инфракрасный - от 0,75 до 3 3 мкм
  • Средний инфракрасный - от 3 до 6 мкм
  • Дальний инфракрасный - более 6 мкм

Астроном Гершель открыл инфракрасную часть электромагнитного спектра с помощью знаменитого эксперимента по преломлению призмы.

Инфракрасное излучение характерно для всех объектов, температура которых выше абсолютного нуля (0 Кельвина или -273 Цельсия).Такие объекты обладают тепловой энергией и могут излучать инфракрасные волны. В ИК-датчиках обычно используются инфракрасные лазеры и светодиоды с инфракрасными длинами волн.

Чтобы тепловая энергия достигла ИК-датчика, он должен использовать среду передачи. Совместимые среды - атмосфера, вакуум или оптические волокна. Оптические линзы, изготовленные из комбинации металлов и минералов, таких как кварц, фторид кальция, полиэтилен, германий, алюминий и кремний, используются в качестве преобразователей излучения. Сведенное или сфокусированное излучение впоследствии обнаруживается инфракрасными детекторами.Инфракрасные детекторы должны дополнительно использовать предусилители для усиления сигнала.

Инфракрасная технология широко используется в коммерческих целях:

  • Приборы ночного видения.
  • В астрономии для обнаружения объектов во Вселенной с помощью телескопов и твердотельных детекторов.
  • В боевых действиях для слежения за ракетами.
  • В области художественной реставрации для анализа картин и обнаружения скрытых слоев живописи.
  • Для отслеживания наночастиц в живых организмах.

Инфракрасные датчики также находят применение при изучении погоды, обнаружении газов, исследовании нефти и анализе воды, а также в медицине в анестезиологических целях. ИК-датчики используются для обеспечения безопасности в составе систем контроля доступа.

Датчики движения PIR

Датчики движения PIR - это специальные инфракрасные датчики, также называемые пассивными инфракрасными датчиками или пироэлектрическими датчиками. Аббревиатура PIR означает «пассивный инфракрасный порт». Датчики движения PIR предназначены для специального использования инфракрасного излучения - части, которая определяет длину инфракрасной волны, исходящую из окружающей среды.Они недороги, но очень чувствительны для обнаружения и индикации того, находится ли человек в зоне обнаружения или покинул ее.

Датчик движения PIR состоит из пироэлектрического компонента (сочетание металла и кристалла) и дополнительных электрических элементов, таких как схемы, резисторы и конденсаторы. Пассивный ИК-датчик обычно защищен металлической оболочкой и имеет силиконовое окно, позволяющее излучению проходить через него. Большинство датчиков PIR имеют прямоугольную форму и имеют диапазон чувствительности до 20 футов.Что касается источника питания, они относятся к диапазону входного напряжения от 3,3 до 5 В.

Датчик в извещателе движения PIR состоит из двух половин, потому что его назначение - не только обнаруживать инфракрасные волны, но и указывать изменение в качестве сигнала движения. Датчик бездействует, когда в поле обнаружения нет движения. Однако, когда человек или другое живое существо, излучающее тепло, например животное, проходит в поле зрения, оно производит положительное дифференциальное изменение в первой половине на своем пути и отрицательное дифференциальное изменение во второй половине датчика на входе. его выход.Чтобы иметь возможность обнаруживать и передавать малозаметные сигналы, датчик движения PIR включает в себя линзу или, в частности, больше линз, интегрированных в виде меньших секций в более крупный компонент, называемый линзами Френеля.

Датчики PIR могут использоваться для обнаружения движения людей, животных и объектов.

При установке на стене или потолке, ИК-датчики могут использоваться в системе контроля доступа для передачи информации на центральную плату о том, что движение в данной зоне было замечено. Инфракрасные датчики затем вызывают тревогу и сообщают о событии владельцу, правоохранительным органам или подрядчику по обеспечению безопасности, в зависимости от того, кто отвечает за принятие мер.Датчики также могут инициировать видеозапись или активировать физические барьеры, чтобы предотвратить побег злоумышленника.

ПИК-датчики движения также можно помещать в термометры для измерения температуры удаленного движущегося объекта. Бригады скорой помощи используют датчики PIR для спасательных целей, например, если человек потерялся в горах, или в медицинских целях для определения температуры кожи. Они размещаются в пультах дистанционного управления телевизора и компьютерных мышках для управления определенными функциями, такими как включение и выключение или прокрутка.

Тестирование и игра с PIR-датчиками (датчик движения)

В одном из моих текущих проектов я хотел бы использовать несколько датчиков движения или приближения, также известных как датчики PIR.

PIR-датчики

или пассивные инфракрасные датчики могут отлично подходить для проектов Arduino и Raspberry Pi, и их можно купить очень дешево - я заплатил только около доллара за датчик в комплекте из 10 датчиков PIR с eBay, но вы действительно можете их получить дешево на таких местах, как Amazon или AliExpress.

В этой короткой статье мы увидим, как работают эти датчики, как их можно использовать, как мы можем их протестировать, и, возможно, немного подправить их.

Никаких Arduino, Raspberry Pi или чего-либо подобного не требуется. Просто PIR, светодиод, батарейка и резистор.



Что такое датчик PIR?

Датчик PIR - это электронный датчик, который измеряет инфракрасный свет, излучаемый объектами в его поле зрения. Обычно этот тип датчика используется как датчик движения или приближения.

Довольно часто они упоминаются как:

  • Датчик PIR
  • Датчик движения
  • Датчик приближения
  • Инфракрасный датчик движения
  • Пироэлектрический датчик

Дешевый PIR - вид сверху

Дешевый PIR - Датчик открыт

Cheap PIR - Вид снизу

Краткое и простое объяснение того, как работают эти датчики

Датчик в ИК-датчике обнаруживает или «считывает» инфракрасное излучение, «испускаемое» объектами вокруг нас.
Каждый объект с температурой выше абсолютного нуля (-273,15 ° по Цельсию, -459,67 ° по Фаренгейту или 0 по Кельвину) будет излучать инфракрасное излучение, даже мы, люди, и даже если мы, простые люди, не можем этого видеть.

Однако с помощью специальной инфракрасной камеры это можно сделать видимым для человеческого глаза.
Обратите внимание, что в PIR используется относительно простой датчик - это определенно не камера!

Пример инфракрасного излучения

PIR называются «пассивными», поскольку им не помогают какие-либо «помощники», которые, например, посылали бы некоторую форму или форму «излучения» или «света» для помощи в обнаружении.Он основан исключительно на том, что датчик может уловить из окружающей среды, что испускают объекты.

Приборы

PIR на самом деле смотрят только на «разницу» между двумя «половинками» сенсора. Если разница слишком велика, он сработает - обнаружит «движение». Это сделано разумно, чтобы избежать ложных срабатываний, вызванных, например, кратковременным миганием или повышением температуры в помещении.

Микросхема и некоторая дискретная электроника делают все за вас.

Объектив PIR «Купол»

Как вы можете видеть на фотографиях выше, у PIR есть забавный куполообразный пузырь, который представляет собой набор линз, закрывающих датчик.

Если вы присмотритесь, то увидите, что «купол» состоит из маленьких сегментов, каждый из которых представляет собой небольшую пластиковую линзу Френеля. Эти крошечные линзы помогают сенсору «осмотреться» одним движением, что было бы невозможно с одним лишь плоским сенсором (см. Рисунок 2).

PIR PCB

Для нас важны несколько точек на плате PIR:

PIR PCB

Самыми важными контактами, конечно же, являются источник питания ( Vcc от 3 до 5 вольт - говорят, что это может быть даже до 12 В) и GND (земля).
Вывод OUTPUT - это переключающий вывод.

Два потенциометра (оранжевые) позволяют настроить Delay time (Tx) и Sensitivity (Sx).

Тестирование PIR

Если вы хотите немного поэкспериментировать со своим PIR или проверить, насколько хорошо он работает, тогда вам даже не понадобится Arduino или Raspberry Pi.

Все, что вам нужно, - это источник питания, резистор и светодиод.

Питание может быть получено либо от батарей, либо от источника питания - От 3 до 9 Вольт будет работать - Я использовал зарядное устройство USB на 5 В.

На светодиод нужно обратить внимание, так как важно правильно подключить контакты. Самый длинный вывод LED (анод или «плюс») должен быть подключен к резистору, см. Рисунок светодиода ниже.

Резистор должен быть 470 Ом , цвета - желтый , фиолетовый и коричневый (см. Также калькулятор резисторов Tweaking4All).

Распиновка светодиода

Суммарно:

Подключите вывод PIR Vcc к + вашего источника питания.
Подключите вывод PIR Output к одному концу резистора.
Подключите другой конец резистора к длинной ножке (аноду) светодиода.
Подключите короткую ножку светодиода (катод) к вашего источника питания.
Подключите PIR GND к вашего источника питания.

И все ... у вас должно получиться что-то вроде этого:

Проверка PIR с помощью батареи, светодиода и резистора

шт. Я сделал этот рисунок с помощью Fritzing, отличного инструмента для создания электронного дизайна!

Игра с «настройками»

Теперь, когда у нас есть тестовая установка, пора поиграть.
Когда светодиод горит, обнаружено движение.

Вначале вы можете заметить некоторую, казалось бы, неустойчивую работу - это совершенно нормально. Нам нужно понять несколько вещей, прежде чем мы сможем настроить параметры.

При подключении аккумулятора датчику потребуется от 30 до 60 секунд для стабилизации (прогрева).
Разместите установку таким образом, чтобы не было движения, и подождите, пока светодиод не погаснет.

Как только светодиод останется выключенным, вы можете поднести руку или что-нибудь еще к маленькому куполу и увидеть, как светодиод загорается и выключается.

В зависимости от того, что движется, дальность обнаружения должна составлять до 20 футов или около 6 метров.

Также имейте в виду, что датчик будет оставаться включенным еще некоторое время после обнаружения движения. Позже вы можете настроить время с помощью потенциометра «Время задержки».

Время задержки

«Время задержки» определяет, как долго ИК-датчик будет поддерживать выходной сигнал «высоким» (ВКЛ) после обнаружения движения.

Например, когда было обнаружено движение, вы можете установить это где-то от нескольких секунд (у меня минимальное время задержки составляет примерно 2 секунды) до нескольких минут (согласно моим спецификациям около 200 секунд).

При сборке базовой тестовой установки (см. Выше) и кажется, что светодиод горит вечно, поверните ручку вниз - задержка может быть слишком большой. Самая низкая установка, если смотреть на винт Philips потенциометра, находится в крайнем левом положении.

При проведении первых тестов уменьшите его как можно ниже… до тех пор, пока вы не заметите, что необходима временная задержка.

Чувствительность

С помощью этого потенциометра вы можете определить заданный «диапазон».
У меня сложилось впечатление, что он регулирует, сколько движения нужно, чтобы быть «видимым», или, может быть, более технические термины: сколько разницы между двумя «половинами» сенсора нужно увидеть, прежде чем это будет считаться движением.

Вам придется немного поиграть с этим, чтобы увидеть, какие настройки подходят для ваших целей.

Повышенная чувствительность может быть полезна при использовании PIR для дальнего действия , скажем, до 20 футов (6 метров) или более. Однако это также может вызвать ложные срабатывания в небольших помещениях - то есть PIR может сработать, когда этого не должно быть.

пониженная чувствительность подходит для ближнего действия , скажем, половины максимального диапазона или до 10 футов (3 метров).Что, в свою очередь, могло пропустить движение на большем расстоянии. Для более удаленных объектов может потребоваться больше движения для обнаружения.

Чтобы проиллюстрировать это, небольшой тест…
Сначала я установил чувствительность на самую низкую и отошел на 14 футов (около 4 метров) от датчика. Мне пришлось взмахнуть обеими руками, чтобы меня обнаружили.

После этого я установил максимальную чувствительность и снова отошел на 14 футов от датчика. Нет, мне нужно было только пошевелить пальцем, чтобы меня обнаружили.

Выбирайте, что лучше всего подходит для вашего применения PIR - с тестовой установкой легко играть и настраивать.

Джемпер ретригера

На некоторых PIR перемычку удобно не ставили (как у меня) - это не значит, что они не работают. Их просто установить немного сложнее.

Если в вашем PIR нет перемычек для этого, а только паяные площадки, то приглядитесь, и вы можете увидеть, что по умолчанию он установлен на «H».Мне потребовалось время, чтобы даже увидеть, что моя была замкнута на «H».

Настройка « L » кажется немного нестабильной - когда вы двигаетесь перед PIR, вы видите, что он иногда включает светодиод, а затем снова выключается. Это называется « без повторного срабатывания » - этот параметр не выполняет повторный запуск или почти не запускает его.

При использовании настройки « H » (по умолчанию) вы увидите, что светодиод остается включенным при движении перед PIR. Это то, что называется « с повторным запуском », и кажется, что это будет наиболее часто используемый параметр, поскольку он, кажется, ведет себя лучше всего.

Источники дополнительной информации

Что такое датчики движения

Датчики движения встречаются чаще, чем вы думаете. Когда вы звоните в дверной звонок беспроводной камеры, камера начинает запись. Когда вы подъезжаете к дому ночью, загораются прожекторы. Когда кто-то открывает вашу дверь, издает звуковой сигнал.

А как именно работают датчики движения? Существует много разных типов датчиков обнаружения движения, и каждый работает по-своему.Например, в дверях, которые открываются и закрываются в продуктовом магазине, используется датчик движения на основе радара, в то время как сигнальный фонарь для домашней безопасности может полагаться на пассивную инфракрасную технологию.

Независимо от того, обновляете ли вы систему домашней безопасности или собираетесь приобрести новые датчики движения, камеры или освещение, вот полное изложение того, на что способны датчики движения и как вы можете использовать их для лучшей защиты вашего дома и имущества.

СОДЕРЖАНИЕ

  • Какую технологию использует датчик движения?

  • Какие типы датчиков движения существуют?

  • Что сработает детектор движения?

Какую технологию использует датчик движения?

В различных типах датчиков используются различные технологии для достижения одной и той же цели - обнаружения движения.Вот основные типы детекторов и принцип их работы:

Активные датчики движения

Активные датчики движения, также называемые радарными датчиками движения, используют волны, которые срабатывают на датчике, когда кто-то проходит мимо. Например, в ваших гаражных воротах, вероятно, используется технология активного движения, чтобы они могли определить, мешает ли кто-то или что-то, когда дверь закрывается. Активные датчики движения излучают массивы микроволновой энергии или ультразвуковых звуковых волн, которые отражают энергию по той же схеме. Нарушения рисунка активируют датчик.

Пассивные инфракрасные датчики

Также сокращенно PIR, пассивные инфракрасные датчики обнаруживают инфракрасную энергию или тепло тела, исходящее от любого человека, входящего в ваш дом. Когда датчик определяет наличие энергии, он может активировать вашу охранную сигнализацию и немедленно предупредить полицию или вашу мониторинговую компанию. Однако инфракрасная энергия имеет тенденцию колебаться, поэтому датчики срабатывают, когда в поле происходят более быстрые изменения, например, когда кто-то входит в комнату.

Фотосенсор детектора движения

Сфокусированный свет работает в сочетании с датчиком света для обнаружения движения.Допустим, у вас на крыльце установлена ​​камера с детектором движения. Если кто-то проходит между источником света и датчиком, заблокированный луч вызовет тревогу и начнет запись.

Инфракрасный датчик движения

Все, что имеет температуру выше абсолютного нуля, испускает обнаруживаемое излучение в виде тепла. Тепловое излучение невидимо для человеческого глаза, но электронные устройства, такие как ИК-детекторы, могут ощущать тепло. Когда человек проходит перед датчиком, количество излучения увеличивается, потому что температура человеческого тела выше, чем фоновая температура.Пассивные инфракрасные датчики используют эту инфракрасную технологию. В случае охранного дверного звонка это тепло от человека, стоящего перед вашим домом, запускает камеру для записи.

Микроволновый датчик движения

Микроволновые датчики, которые часто используются в радарных датчиках движения, таких как полицейский радар, используют безопасное электромагнитное излучение для излучения волн, отраженных обратно в приемник.

Томографический датчик движения

В отличие от многих детекторов, которые должны находиться в пределах прямой видимости, вы можете убрать томографический датчик движения из поля зрения, поскольку его волны могут проходить сквозь стены.Томографические датчики движения используют перепончатую сеть радиоволн, которая срабатывает при возникновении помех.

Какие типы датчиков движения существуют?

Детекторы движения - это лишь один из многих слоев, но очень важный. Детекторы движения могут предупредить вас о том, что кто-то входит на вашу подъездную дорожку. Они могут активировать камеры безопасности детектора движения в вашем доме и вокруг него. И свет детектора движения включается, когда кто-то входит в комнату.

Вот несколько характеристик датчика движения, которые следует учитывать при выборе домашней системы безопасности с обнаружением движения:

Проводной vs.беспроводной

Что выбрать: проводную или беспроводную систему обнаружения движения? Смотря как. У каждого есть свои плюсы и минусы. Многие датчики движения являются проводными, то есть они используют провода для подключения к системе охранной сигнализации. Однако беспроводные датчики движения полагаются на Wi-Fi или сотовую связь, чтобы предупредить вас о движении.

Характеристики проводных датчиков движения:

  • Проводные датчики движения сложнее устанавливать и перемещать.

  • Возможно, им потребуется находиться рядом с источником питания.

  • В целом проводные системы безопасности более стабильны с точки зрения подключения, что означает, что они с меньшей вероятностью

  • потеряют прием или сигнал.

  • Проводные датчики движения менее уязвимы для взлома.

Характеристики беспроводных извещателей движения:

  • Беспроводные извещатели просты в установке, поскольку не требуют большого количества шнуров.

  • Беспроводные датчики движения можно брать с собой куда угодно, если у вас надежный прием.

  • Беспроводная связь лишь немного менее безопасна, чем проводная система.

  • Прием и стабильность сигнала могут быть проблемой, в зависимости от вашего Wi-Fi-соединения, а беспроводные датчики движения могут иметь меньший срок службы батареи.

  • Беспроводная система позволяет удаленно контролировать ваш дом или собственность с помощью смартфона, другого устройства, подключенного к Интернету или сотовой связи.

Контактные датчики движения

Контактные датчики движения предупреждают вас о входе и выходе из дверей или окон.В этом типе датчика используются две части: одна на дверном или оконном косяке, а другая на самом окне или двери. Когда элементы разделяются, активируется предупреждение или тревога.

Видеодатчики движения

Видеодомофон - отличный пример видеодатчика движения. Когда камера обнаруживает движение, она автоматически начинает запись, позволяя вам увидеть, кто находится у двери… или доставлен ли этот пакет.

Датчики движения с иммунитетом к домашним животным

Вы хотите защитить свой дом, но ваша кошка или собака прыгает на мебель, пока вас нет, и включает сигнализацию.Датчики движения с иммунитетом к домашним животным улавливают движение человека, но позволяют домашним животным с определенным пределом веса - обычно до 40 фунтов - избежать срабатывания системы безопасности. Крайне важно установить датчики движения с защитой от домашних животных в правильном положении и на правильной высоте, чтобы предотвратить ложные срабатывания сигнализации.

Что сработает детектор движения?

Хотя гениальность детекторов движения заключается в их способности точно определять движение, это может быть палкой о двух концах, когда вы уже установили домашнюю сигнализацию и вам нужно вернуться в дом, чтобы схватить ключи.Вот несколько вещей, которые будут активировать ваши датчики движения:

Температура и звук

Даже незначительные изменения температуры могут привести к срабатыванию детектора движения. Если у вас есть детекторы дыма и угарного газа, подключенные к вашей системе безопасности, вы знаете, что температура может вызвать срабатывание сигнализации. Изменение температуры может быть таким же безобидным, как нагретый воздух, выходящий из напольной вентиляции. Помимо тепла, звуковые помехи могут изгибать волны обнаружения движения и вызывать срабатывание датчика.

Домашние животные

В то время как датчики движения с иммунитетом к домашним животным эффективно работают для домашних животных меньшего размера, как насчет вашего 100-фунтового золотистого ретривера? Проконсультируйтесь с вашим старшим консультантом по безопасности, откалибруйте чувствительность датчиков и расположите их так, чтобы они соответствовали домашним животным в вашем доме.

Проезжающие машины

Сколько раз ваш дверной звонок улавливал движение автомобиля, проезжающего по вашей улице или свернувшего на подъездную дорожку? Чтобы камера не отправляла ненужные оповещения в ваше приложение для обнаружения движения, вам нужно повернуть камеру так, чтобы меньше шансов уловить ежедневные пробежки вашего соседа или грузовик местной газонокосилки.

Батарейки

Нет ничего более раздражающего, чем непрерывный звуковой сигнал датчика, когда вы не можете найти свидетельства проникновения или движения. Проверьте эти резервные батареи и установите напоминания календаря, чтобы заменить их при необходимости.

Открытие и закрытие дверей или окон

Эти контактные датчики движения основаны на двух элементах, взаимодействующих друг с другом. Когда они отключены, датчик подает сигнал тревоги. Убедитесь, что окна и двери не приоткрыты.

Ошибки, свет и пыль

Жуткие ползания, бегающие по камере обнаружения движения, могут сигнализировать камере о начале записи.Со сменой времен года световые узоры в вашем доме и вокруг него могут меняться, вызывая тени, которых не было при первой настройке системы обнаружения движения. Даже лучи света с кружащимися пылинками могут вызвать срабатывание детектора движения, поэтому убедитесь, что вы держите камеру в месте, где не будут собираться насекомые или находиться под прямыми солнечными лучами.

Wind или AC

Задираются ли шторы о контактный датчик окна, когда включается кондиционер? Отражает ли ваш уличный рождественский декор ваши огни обнаружения движения на улице? Помните обо всем, что может внезапно сдвинуться с места и активировать датчик.

Выбор внутренних и наружных датчиков движения является важной частью вашей домашней системы безопасности. Будь то пожарный извещатель, датчик воды или дверная сигнализация, узнайте больше о датчиках движения Brinks Home Security® и о том, какие варианты подходят именно вам.

Джейсон Стивенс - старший писатель Brinks Home Security. Он технический специалист, которому нравится делиться с другими советами по домашней безопасности и автоматизации.

Как установить свет датчика движения

Датчик движения - это инструмент, используемый для обнаружения движения.Устройство содержит электронный датчик, который срабатывает при движении и обычно используется для предупреждения о наличии движущегося объекта в определенном поле зрения. Датчики движения часто используются в приложениях безопасности, на предприятиях и в домах, где пользователи хотят получать уведомления о любом движении в определенной области. Детекторы движения обычно имеют небольшие размеры и обнаруживают движение по инфракрасным волнам; эти волны обычно представляют собой волны тепла, которые излучаются движущимися объектами, такими как люди, автомобили и животные. Затем движение запускает электронное освещение, чтобы осветительные приборы включались на определенный период времени, в зависимости от вашего таймера.

Датчики движения

Access Fixtures обеспечивают автоматическое переключение или регулировку яркости при использовании в сочетании с драйверами светодиодов с регулируемой яркостью 1–10 В. Их компактный размер делает их подходящими для использования с большинством светильников, а эти датчики движения имеют встроенный датчик дневного света и широкую зону обнаружения до 52 футов в диаметре. Датчики движения, используемые в светильниках Access Fixtures, можно обнаружить через стекло; пластик; и тонкие неметаллические материалы. Эти датчики позволяют экономить электроэнергию и могут достигать трехступенчатого диммирования, что делает их идеальными для использования в областях, где требуется уведомление об изменении освещения перед полным отключением.

Кроме того, каждый прибор с датчиком можно запускать последовательно - на одной линии - с внешним фотоэлементом. Фотоэлемент автоматически настраивается на дневной / ночной цикл, обнаруживая изменение уровня освещенности, в то время как датчик движения реагирует на любое физическое движение. Работая вместе, фотоэлементы и датчики движения будут управлять внешним освещением, чтобы отпугивать злоумышленников, создавая иллюзию присутствия людей.

Инструкции по установке

При установке датчика движения вы и ваш электрик должны соблюдать следующие правила:

  • Датчик движения должен устанавливать квалифицированный электрик.
  • Перед установкой или обслуживанием убедитесь, что источник питания отключен.
  • Датчик не подлежит модификации. Это аннулирует любую гарантию.
  • Датчик должен быть подключен к стабильному источнику питания.

Пошаговое руководство по подключению датчика движения:

  1. Выключите питание на главном блоке предохранителей.
  2. С помощью тестера напряжения и цепей проверьте каждый провод, чтобы убедиться, что питание отключено.
  3. Прикрепите монтажный ремень датчика движения, чтобы можно было прикрепить каждый провод перед полной установкой приспособления.
  4. Соедините черный провод питания с черным проводом крепления.
  5. Соедините белый провод питания с белым проводом крепления.
  6. Соедините провод заземления с проводом крепления заземления.
  7. Соедините каждый провод с помощью соединителей и изоленты.
  8. Если цвета проводки не совпадают, используйте измеритель напряжения для определения положительного, отрицательного и заземляющего проводов.
  9. Убедитесь, что соединения надежны.
  10. Прикрепите приспособление к монтажной планке.
  11. Закончите установку светильника, установив его надлежащим образом.
  12. Включите питание.
  13. Проверьте свой свет.
Схема подключения датчика движения

Датчики движения

имеют несколько методов обнаружения, используемых для обеспечения освещения определенной области. Есть ряд функций, которые можно установить на датчик движения, чтобы обеспечить полную точность и избежать ложных срабатываний. Схемы подключения этих функций продолжайте читать.

Функция включения / выключения

Датчики движения

имеют возможность включать свет при обнаружении движения и выключаться через установленный период времени, когда движение не обнаруживается.Чтобы установить эту функцию:

  • Подключите датчик движения к обычным устройствам управления (драйверы светодиодов или балласты):

    Нажмите, чтобы увеличить изображение

3-ступенчатая функция затемнения

Как только любой из датчиков обнаружит движение, сигнал будет передан на остальные датчики, поэтому все лампы включатся одновременно. Если в области не обнаружено движения, все лампы синхронно погаснут до низкого уровня освещенности по истечении времени выдержки.Для подключения к ПРА с регулируемой яркостью 1–10 В используйте следующую схему подключения:

  • Для подключения к регулирующим механизмам с регулируемой яркостью 1–10 В выполните следующие подключения:

    Нажмите, чтобы увеличить изображение

Органы управления дневным светом

Используйте эту функцию для систем освещения, которые должны либо тускнеть, либо полностью отключаться при наличии дневного света. Уровень датчика дневного света датчика движения должен быть настроен на отключение режима при подключении к датчикам дневного света:

Нажмите, чтобы увеличить изображение

.

Датчик дневного света:

Датчик можно настроить так, чтобы лампа могла светиться в пределах определенного порогового уровня внешней освещенности. Настройки:

  • I: 2 люкс - только в темноте
  • II: 5 люкс - только в темноте
  • III: 10 люкс - сумеречный режим
  • IV: 25 люкс - сумерки
  • В: 50 люкс - сумеречный режим
  • VI: 100 люкс - сумеречный режим
  • VII: Отключить

Если установлено отключение, датчик дневного света будет включать лампу при обнаружении движения, независимо от уровня внешней освещенности.

Настройки датчика движения

Нажмите, чтобы увеличить изображение

Каждый датчик имеет возможность настраивать зону обнаружения, время удержания и периоды ожидания с помощью DIP-переключателей. Важно отметить, что при уменьшении зоны обнаружения снижается и чувствительность датчиков.

Зона обнаружения

Зону обнаружения вашего датчика движения можно легко уменьшить, выбрав соответствующую комбинацию на DIP-переключателях.

Время удержания

Время удержания датчика движения - это период времени, в течение которого лампа остается включенной на 100% после того, как движение не обнаружено.

Период ожидания

Период ожидания датчика движения - это период времени, в течение которого лампа остается при слабом освещении, прежде чем полностью выключится.

Датчик дневного света

Датчик движения можно настроить так, чтобы лампа освещалась только ниже предварительно определенного порога яркости.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
