Как подключать светодиодные ленты: быстро, просто, правильно
Светодиодные ленты каждому позволят почувствовать себя дизайнером: провести основное или дополнительное освещение, зонировать пространство или раскрасить его, не меняя цвет стен. Подключить светодиодную ленту самостоятельно, без привлечения специалистов, тоже несложно. Рассказываем как.
Как крепить светодиодную ленту
Самый простой способ — приклеить. Чтобы светодиодная лента хорошо держалась и не отклеивалась, непосредственно перед монтажом поверхность должна быть подготовлена: очищена, обезжирена и высушена.
Удобнее всего самоклеящиеся ленты: с одной стороны на них светодиоды, с другой — клейкий слой для фиксации ленты на поверхности. Если такого слоя нет, можно взять двусторонний скотч или использовать суперклей.
Кроме того, ленты можно крепить на специальные держатели, клипсы и даже на плоские скобы для кабелей — если крепления будут не на виду.
Ленты мощностью более 9 Вт на 1 м рекомендуется устанавливать в алюминиевые профили: чем мощнее лента, тем больше она нагревается, а профиль отводит тепло и рассеивает свет.
Профили тоже бывают самоклеящимися, но часто для большей прочности их приклеивают на жидкие гвозди.
Как разрезать и соединить светодиодную ленту
Размер светодиодной ленты можно отрегулировать — отрезать лишнее или удлинить. Разрезать светодиодную ленту можно по специально обозначенным линиям, а если их нет, то между контактами — так, чтобы они оставались на каждом отрезанном куске.
Для удобного соединения двух отрезков светодиодной ленты с возможностью изгиба иногда используются специальные коннекторы. Важно, чтобы они соответствовали ленте по ширине, иначе лента не поместится в коннектор или, наоборот, будет вываливаться. Чтобы скрыть и обезопасить от повреждений отрезанный край ленты, нужны заглушки.
Как подключить светодиодную ленту к сети
Светодиодные ленты относятся к низковольтным устройствам и работают от напряжения 5, 12, 24 и реже — 36 и 48 В. При подключении напрямую к сети 220 В такое оборудование перегорает.
Для большинства лент, за исключением пятивольтных, подключающихся через USB, нужно докупить блок питания: он выполняет роль трансформатора тока и защищает ленту от скачков напряжения.
При выборе блока питания нужно учесть следующее:
- Его выходное напряжение должно совпадать с напряжением ленты: 12, 24, 36 или 48 В, оно всегда указывается в характеристиках.
- Мощность блока питания должна быть выше, чем потребляемая мощность отрезка ленты и подключенных к ней устройств (например, контроллера).
Обратите внимание: мощность в характеристиках светодиодных лент указывают как общую, так и в расчете на 1 м. Например, у этой ленты мощность — 72 Вт, а значит, к ней понадобится блок питания на 100 Вт, если планируете использовать ее целиком.
Если в характеристиках указывается мощность в расчете на 1 м, как в этой модели, или вы планируете разрезать ленту, рассчитать мощность блока питания можно с помощью несложной формулы.
Длину подключаемой к блоку ленты умножаем на потребляемую мощность ленты на метр и к полученному числу прибавляем запас в 10–25 %. Получившийся результат округляем в большую сторону и подбираем блок питания такой же или большей мощности.
Никита Худяков

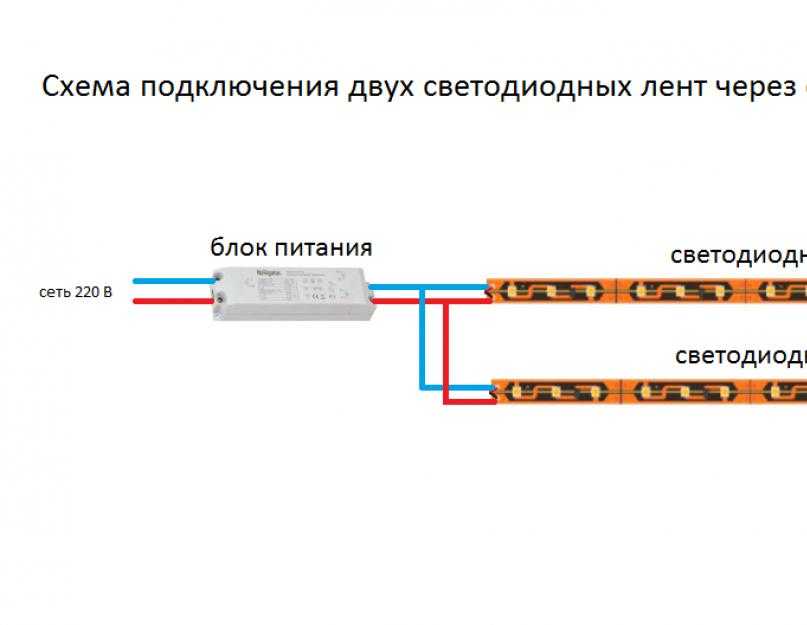

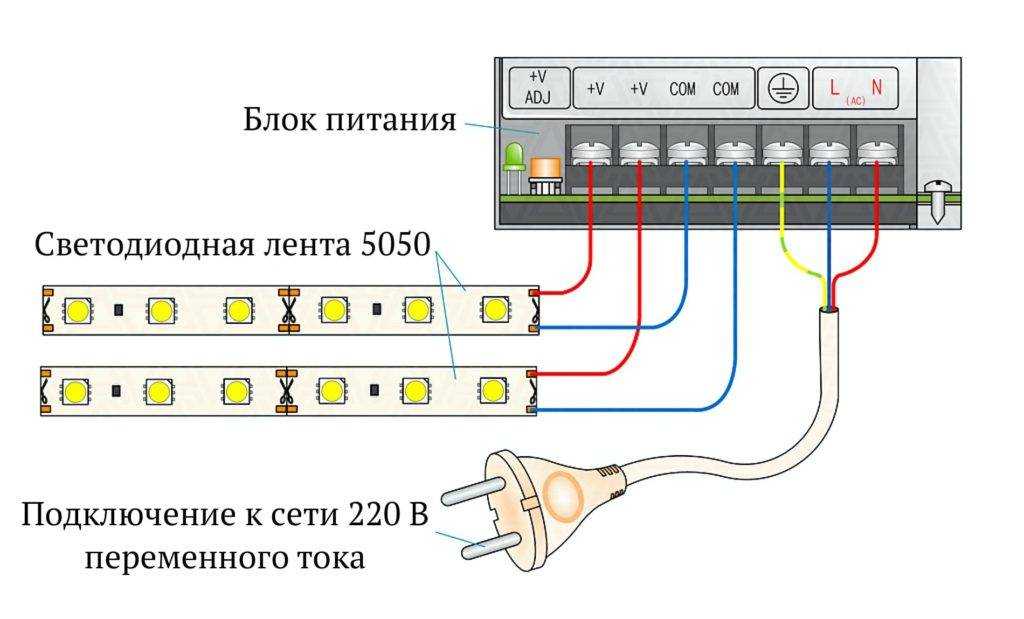

руководитель команды «ЭлектроТок»Можно подключить несколько светодиодных лент к одному блоку питания, но его мощность не должна быть ниже мощности самих лент, а каждый отрезок не должен быть длиннее 5 м. Если у блока питания в комплекте нет вилки, нужно докупить для него сетевой кабель с вилкой, но не подключать к торчащему из стены кабелю. Для соединения блока и ленты следует брать провод с сечением не менее 0,75 мм², а для пятиметровой светодиодной ленты — от 1,5 мм².
В RGB-лентах для управления режимами работы часто подключается контроллер. В этом случае его мощность также прибавляют к мощности блока питания.
Корпус блока питания может быть выполнен из пластика или алюминия. Последний вариант лучше рассеивает тепло. Для использования на улице блоки питания и контроллеры, как и сами светодиодные ленты, должны быть пыле- и влагозащищенными, например IP67.
Как выбрать и использовать светодиодные ленты в доме
Узнайте большеСамостоятельно подключать светодиодную ленту стоит, если нужна небольшая локальная подсветка.
Для более сложных задач: наружной подсветки фасада дома и строений на участке, создания эффекта парящего потолка или устройства основного освещения при помощи светодиодных лент — лучше обратиться к специалисту.
Как сделать светодиодную подсветку
над рабочей зоной в кухне
Тут можно обойтись самым простым вариантом: закрепить светодиодную ленту на кухонных шкафчиках и полках снизу, над столешницей. Для этого достаточно влагозащищенной ленты с напряжением 12 В. Если вы не планируете установку профиля, берите светодиодную ленту в силиконовой оболочке, она защитит светодиоды от брызг и кухонного жира.
Для кухни имеет смысл сразу покупать ленту с комплектом для подключения: в него уже входят блок питания и переходник с вилкой для подключения блока к сети. Даже самоклеящуюся ленту желательно укрепить на нижних поверхностях шкафчиков скобами: повышенная влажность в зонах мойки и приготовления пищи повышает вероятность отклеивания. Обратите внимание: блок питания нельзя размещать рядом с раковиной.
Как подключить подсветку в шкафчиках?
Здесь достаточно обычной самоклеящейся ленты для сухих помещений с низким классом защиты от влаги: например IP20. Блок питания, как правило, размещают наверху одного из шкафов, поэтому лучше сразу предусмотреть розетку для подсветки поблизости.
Как сделать подсветку лестницы со светодиодной лентой
Лучше всего убрать светодиодную ленту в профиль с рассеивателем света: так лента будет скрыта и защищена от пыли, а риск зацепиться за нее при ходьбе или переноске вещей будет минимизирован.
Также надо позаботиться о том, чтобы блок питания был размещен там, где его не будут задевать, — под лестницей или ступенью. Степень защиты блока питания от влаги и пыли должна быть не ниже IP44.
Узнайте больше:
- Как выбрать и использовать светодиодные ленты в доме
- Эти неоднозначные скрутки. Как правильно соединять провода
- Что такое защита IP и как выбрать правильные розетки и светильники
22.
02.2022
Подключение RGB светодиодной ленты к контроллеру
Что такое RGB светодиодная лента?
RGB (Red, Green, Blue – красный, зеленый, синий) – это светодиодная лента, которая меняет цвет свечения во время работы. В каждом LED модуле находятся три светодиода – красный, синий и зеленый. Меняя яркость свечения каждого кристалла, можно получить любой цвет видимого спектра.
Единственно отличие RGB LED от одноцветной только количеством выводов. Здесь их 4 – три из них для питания каждого отдельного кристалла и один общий плюс.
Существуют особые светодиодные ленты с пятью выводами. Маркируются они как LED RGB W (W – white). Пятый вывод отвечает за белый свет. В трехцветном диоде белый цвет получается при смешивании всех трех цветов в одинаковых долях. Такой «белый» отличается от чистого моно- света. Поэтому появился тип LED с четвертым кристаллом белого цвета.
Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения.
При длине в 5 метров, необходимая мощность БП будет:
5м х 14,4Вт х 1,2 (коэффициент запаса) = 86,4Вт
Если длина 15 метров, то БП нужен в 3 раза мощнее – 270Вт. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.
Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.
Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.
Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.
Например, нужно подключить 10 метров LED ленту Feron LS607, 60SMD(5050)/м 14.4Вт/м 5м IP65 12V RGB Артикул 27651. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.
После установки и подключения, вы сможете:
- Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
- Регулировать яркость – аналогично обычному диммеру.
- Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

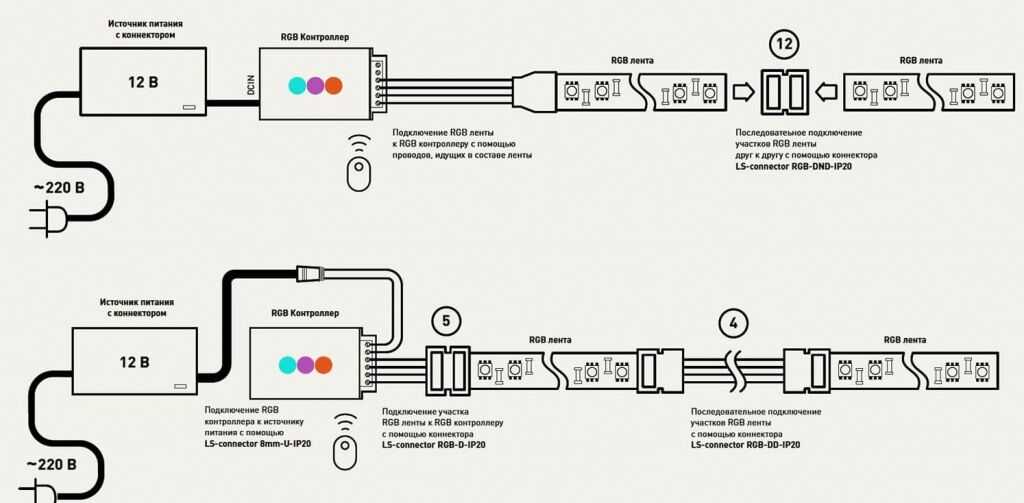

Подключение светодиодной RGB ленты

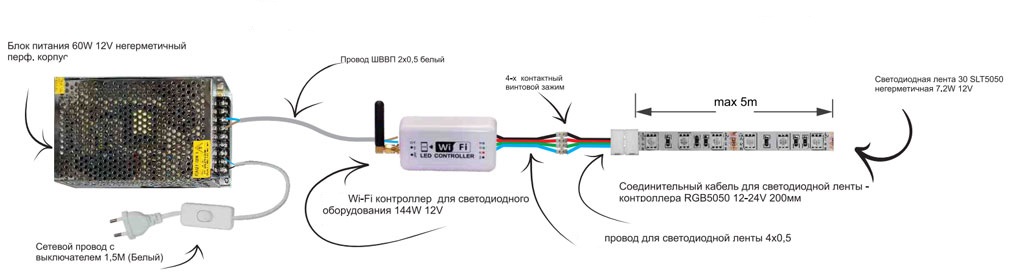

Правильный порядок подключения элементов цепи:

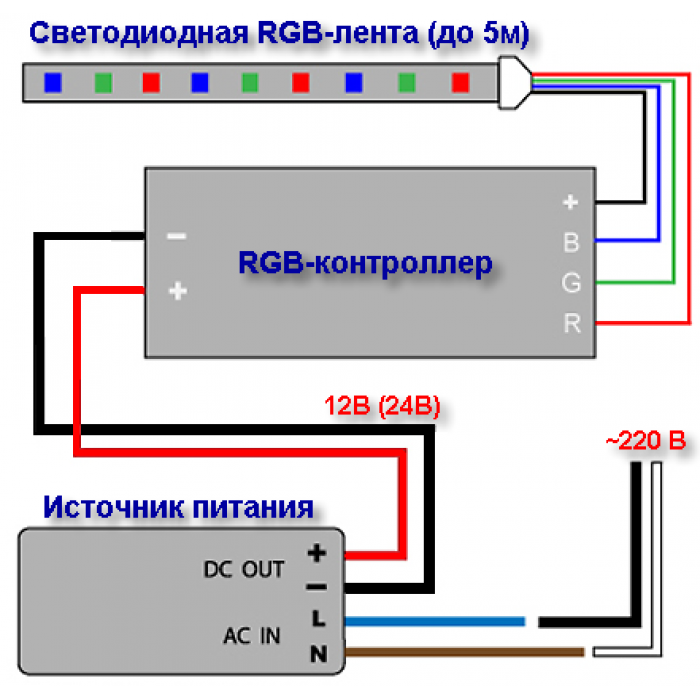

Блок питания => RGB контроллер => RGB лента

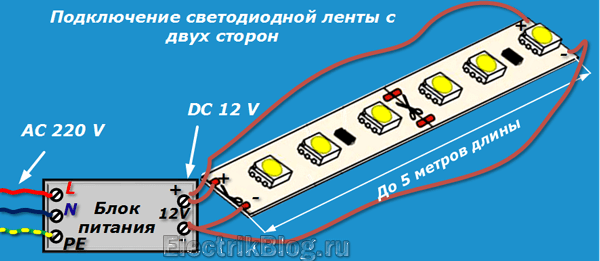

Важно запомнить: участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Конец ленты потускнеет.
Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.

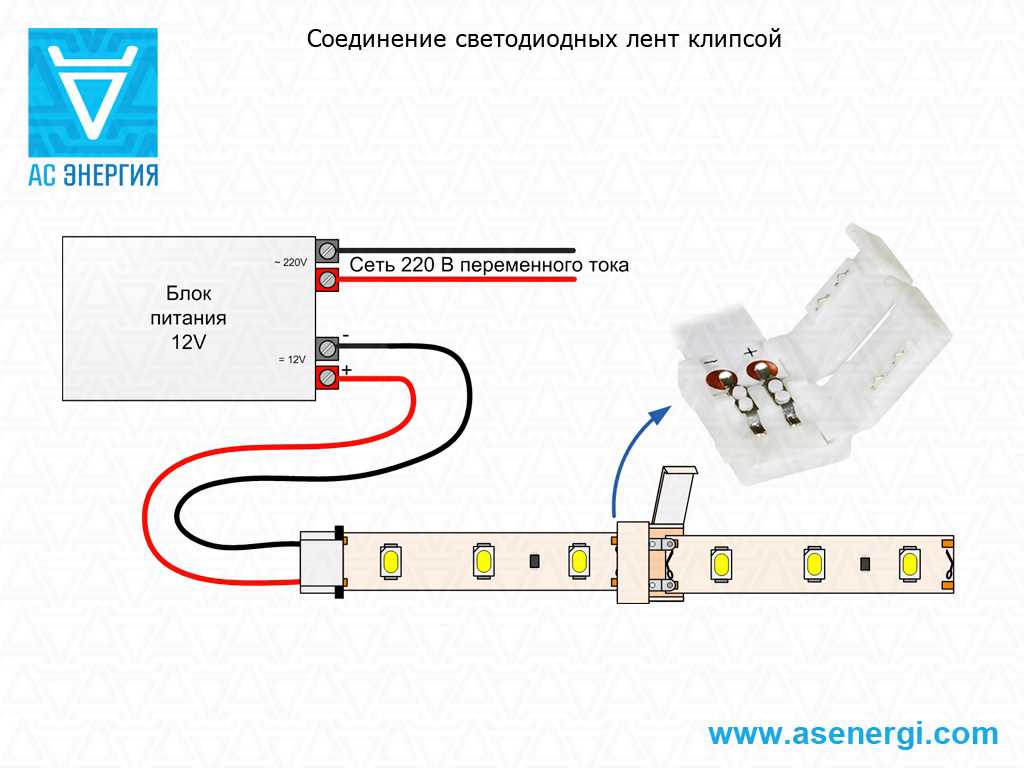

Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти.
Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-). При подключении следующих элементов цепи важно соблюдать полярность.
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов.
Если перепутать местами, то ничего страшного не произойдет, просто цвета будут перепутаны.
Подпишитесь и узнавайте первыми о новостях и акциях Отправляя запрос, Вы соглашаетесь на обработку персональных данных
Как выбрать разъемы для светодиодных лент
1. Как я могу соединить вырезанные сегменты светодиодных лент?
Ну держись! Прежде всего, убедитесь, что вы не просто делаете дикие порезы на светодиодной ленте, так как резка диода или другого компонента может повредить ленту и, что более важно, навредить вам! На наших светодиодных лентах предварительно нанесены линии, предназначенные именно для того, чтобы их можно было разрезать. После того, как вы сделали безопасные разрезы, вы должны увидеть несколько медных соединительных портов на обрезанном конце. Это то, что вы будете подключать к другим полосам или проводке при подключении. Если у вас есть соответствующие ноу-хау и инструменты, не стесняйтесь припаивать провода отрезанного сегмента напрямую друг к другу, и, как всегда, убедитесь, что вы соблюдаете правила техники безопасности при работе с инструментами.
Если у вас нет или вы хотите использовать инструмент для пайки, вы можете использовать аксессуар Hitlights Strip Wiring/Connection! В этих аксессуарах используются разъемы-застежки, которые прикрепляются непосредственно к светодиодным лентам для простого и эффективного подключения!
2. Какой соединительный аксессуар мне нужен?
К сожалению, нет ни одного единственного ответа, который я так часто хотел бы дать в этих руководствах по устранению неполадок. Однако то, что нет одного ответа , не означает, что ответы непросты для понимания. Если вы хотите, чтобы ваши подключенные светодиодные ленты имели бесшовное соединение, чтобы при использовании они выглядели как единая лента, то невидимые разъемы (также называемые светодиодной лентой для подключения без зазоров) — это именно то, что вам нужно, чтобы сохранить это единообразие. освещение, к которому вы так привыкли, с помощью полосовых огней. Если вы пытаетесь сделать так, чтобы ваши полосы делали крутой поворот или под странным углом, то разъемы под любым углом дадут вам именно ту слабину, которая вам нужна, с небольшим количеством гибкой удлинительной проводки.
Если коннектор под любым углом не имеет достаточного радиуса действия, который вы искали, то удлинительный коннектор будет вашим лучшим выбором! Прежде чем купить какой-либо из этих разъемов, проверьте страницу продукта, чтобы убедиться, что он совместим с вашей полосой, поскольку разъемы не являются универсальными.
3. Как использовать полоску с застежкой-коннектором?
После того, как вы сделали аккуратный надрез по предварительно отмеченным линиям на полоске, снимите защитную пленку 3M с отрезанного конца полоски. Затем вам нужно будет очень осторожно открыть конец разъема, который совпадает с полярностью полоски, важно, чтобы вы прикрепили правильную полярность к полоске. После открытия разъема медленно вставьте отрезанный конец полоски в открытый корпус разъема, чтобы он плотно прилегал к корпусу. Вставив обрезанный конец полоски в разъем, аккуратно совместите медные порты полоски под серебряными соединительными контактами разъема-застежки. Теперь, когда все правильно выровнено в корпусе коннектора, закройте застежкой обрезанный конец полоски.
Если полоска не загорается или мерцают диоды, снова откройте разъем и начните сначала, так как что-то было смещено. Если полоска правильно загорается, молодец!
4. Мои светодиоды работали до того, как я их подключил, но теперь они выключены/тусклые!
Не волнуйтесь, вместе мы сможем это исправить! Это легко поддающаяся устранению проблема, и уж точно не то, что означает конец вашим надеждам и мечтам о светодиодах. Прежде всего, проверьте полярность разъема и убедитесь, что он совпадает с ОБЕИМИ полосками, которые были соединены вместе. Положительный конец (+) разъемов должен совпадать с положительным концом (+) полоски, а отрицательный конец (-) разъема должен быть присоединен к отрицательному концу (-) полоски, к которой подключена другая полоска. присоединенный к. Два положительных конца (+) или два отрицательных конца (-) не будут хорошо работать вместе! В большинстве случаев этой проверки полярности должно быть достаточно, чтобы решить проблему, но если вы все еще сталкиваетесь с проблемой, мы можем сделать больше, чтобы исправить ее! Убедившись в правильности полярности, осторожно двигайте полоску вперед и назад в разъеме с застежкой и попытайтесь установить более стабильное соединение между портами полоски и контактами разъема.
Приложив немного терпения и немного покачав, ваши лампочки должны загореться, если нет, не бойтесь, эти разъемы могут быть хитрыми! позвоните нам в (225)-304-0408 и мы будем работать с вами, чтобы решить вашу конкретную проблему!
5. Какое соединение для моих фонарей самое безопасное?
Самое надежное соединение, которое вы можете сделать для своих ленточных светильников, — это пайка проводов. Ничто на самом деле не сравнится с использованием супергорячего инструмента для плавления кусочков металла в единый кусок хардкорной проводки. Однако, если вы не знакомы с пайкой или вам неудобно использовать потенциально опасный метод сверхнадежного подключения ваших источников света, наши альтернативные методы по-прежнему отлично работают. Хотя пайка по-прежнему является более дешевым и долговечным вариантом для ваших полосок. Так что, если вы видите, что в будущем будете часто использовать светодиодные ленты (что вам и следует делать, потому что они экологически чистые), то, возможно, пришло время заглянуть в местный хозяйственный магазин и купить инструменты для пайки.
Скорее всего, в хозяйственном магазине найдется сотрудник, который научит вас, как безопасно пользоваться вашим новым инструментом.
Благодарим за чтение этой части нашей серии статей по устранению неполадок. Мы искренне надеемся, что она оказалась полезной. Есть вопрос, на который мы еще не ответили? свяжитесь с нами по адресу [email protected], и мы постараемся ответить на него в следующем выпуске. Пожалуйста, помните, что наш персонал службы поддержки клиентов ([email protected]) будет рад помочь вам с любыми вашими проблемами, вопросами и предложениями. Если вы хотите позвонить и поговорить с нами, это тоже нормально — (225)-304-0408!
