Пример водосточной системы: Как расчитать водосток? Расчет водосточной системы кровли

Как рассчитать пластиковую водосточную систему марок Bryza и Технониколь

Расчет водосточной системы – немаловажный этап при проектировании и строительстве кровли любой площади. Расчёты делают согласно действующим нормам и требованиям. Это позволяет точно высчитать диаметр используемых желобов и труб, количество крепежных элементов, воронок, соединителей, колен и поворотов.

Особенности расчётов водостоков

Во время расчета комплекта пластиковых отливов для крыши учтите особенности и форму кровли, общие климатические условия местности. Работу необходимо начинать с предварительного составления плана крыши и определения всех основных размеров последней:

• длины свеса,
• угла скоса кровли,
• высоты здания.

Диаметр труб прямопропорционален площади поверхности крыши. Соответственно, если кровля велика, то и материала потребуется больше. Простая последовательность подсчёта такова:

1. Рассчитайте количество желобов и элементов соединения. Длина желоба пластиковых водостоков марок Bryza и Технониколь — 3 метра;
2. Определите требуемое число воронок. На 50 м2 — не менее одной штуки на скат;
3. Дальше перейдите к расчету деталей крепежа. Производители рекомендуют устанавливать кронштейны для крепления желобов из ПВХ через каждые 60 см;
4. Последний этап — подсчёт труб, колен и сливов. Тут всё зависит от формы кровли и высоты здания.

Расчет водостоков осуществляют, используя индивидуальный подход к каждому строению. Помощь профессионалов будет нелишней в этой работе. Консультанты компании «Супермаркет гибкой черепицы» помогут быстро и точно рассчитать нужное количество желобов, труб и других элементов. Позвоните или приезжайте в наш офис, привозите чертёж, если кровля сложная, или просто скажите её размеры и высоту дома.

Пример расчета водосточной системы для простой двускатной крыши

Для правильного расчета, необходимо знать площадь крыши, высоту стен и длины карнизов. Возьмём для примера двускатную кровлю, покрытую гибкой битумной черепицей марки Shinglas (Шинглас). Длину карниза при этом 9 м, а скат 5 м, отсюда площадь ската равна 45 м2, общая площадь крыши — 90 м2. Высота от края карниза до земли составляет 2,8 м. Пример расчета водостока:

Считаем кронштейны

Пластиковые кронштейны монтируются с шагом 60 см. Длина (9м) делится на величину данного промежутка (0,6м), выходит 15 штук на одну сторону. Соответственно на всю кровлю потребуется 30 кронштейнов.

Желобы

Как было сказано выше, стандартная длина жёлоба — 3 метра. Если длина карниза 9 метров, то потребуется 3 изделия на одну строну и 6 — для всей кровли.

Соединители желобов

3 желоба имеют два стыка между собой. Чтобы их соединить, понадобится 4 соединителя.

Водоотводные воронки

На 50 м2 площади кровли должно быть установлено не менее одной воронки. Поскольку величина ската менее этого показателя, то потребуется лишь 2 воронки (одна на сторону). Если крыша дома находится вблизи крон деревьев, рекомендуем установить дополнительные сетки. Они защитят трубы водостоков от засорения опавшей листвой.

Колено трубы и отвод

На одну воронку приходятся два колена и один слив. В нашем случае будет использовано 4 колена и 2 слива.

Заглушки

С двух сторон от соединённых между собой желобов устанавливаются 2 заглушки (в конце и в начале). Для двухскатной кровли, соответственно, нужно 4 такие детали.

Трубы

Стандартный размер водосточных труб — 3 метра. Для кровли из примера нужны 2 трубы, поскольку высота стен равна 2,8 м.

Хомуты

Число креплений труб рассчитывается исходя из высоты стен. На 3 метра уйдет 2 хомута. На две стороны нужно будет 4 хомута.

Герметик

Хоть стыки между элементами уплотнены резиновыми вставками, производители рекомендуют дополнительно герметизировать их. Хорошо подходит герметик на каучуковой основе: он не разрушает пластик и резину. Герметиком промазывают стыковочные детали, резиновые уплотнители.

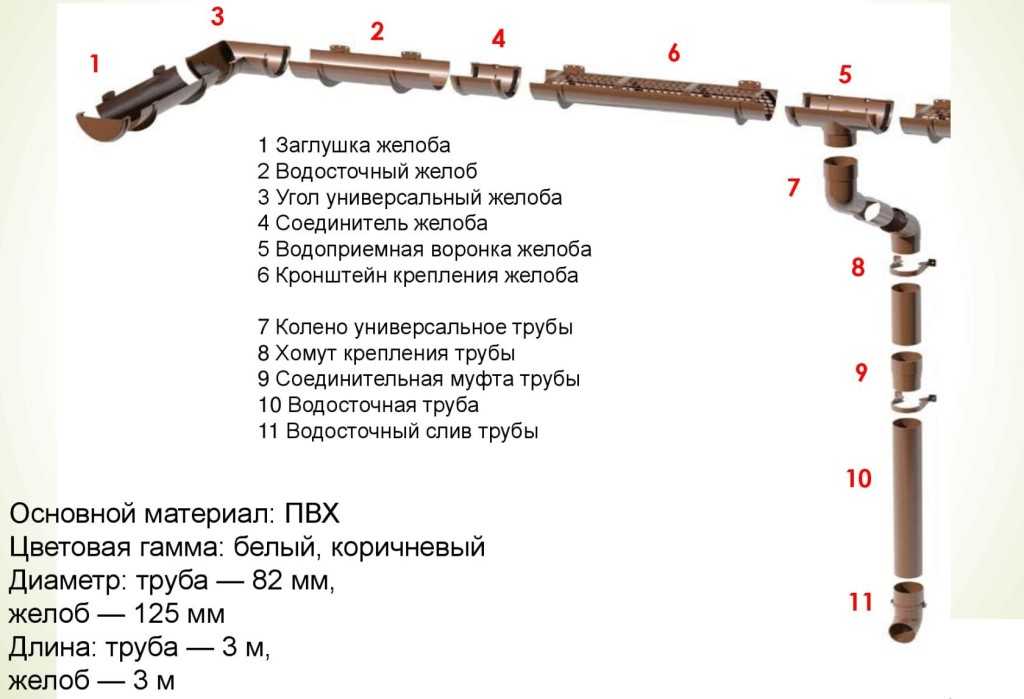

Полный список всех элементов для нашей двускатной кровли выглядит таким образом:

1. желоба L-3м — 6,
2. заглушки — 4,
3. металлические или пластиковые кронштейны для жёлоба — 30,
4. воронки — 2,
5. соединители желоба — 4,
6. труба L-3м — 2,
7. хомуты — 4,
8. колено — 4,
9. отвод сливной — 2,
10. герметик — 1 туба.

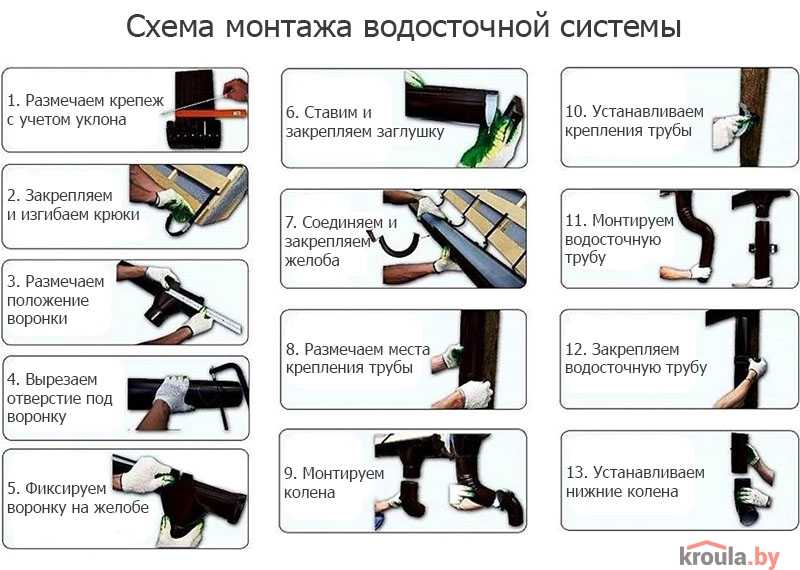

О том, как правильно монтировать водосточные системы из пластика читайте в материале Правильный монтаж = надёжность и чёткая работа водосточных систем.

---

Статья была для вас полезна? Поделитесь ссылкой на неё у себя на странице в соцсети. Просто нажмите на кнопку:

Расчет и выбор диаметра водосточной системы

Водосточная система – неотъемлемый элемент любого жилого дома. Ее задача – сбор, а также выведение талых и осадочных вод для защиты кровли, фасадов и фундамента от преждевременного износа. Однако чтобы она функционировала, как следует, в первую очередь необходимо грамотно рассчитать требуемый диаметр труб и желобов.



Устройство наружного водостока

Среди большого количества элементов водосточной системы большую роль играют, конечно же, трубы. Они организуют отвод воды, собранной в желоба, выводя ее за пределы кровли. Таким образом, представляя собой важнейший элемент защиты крыши и фундамента от преждевременного разрушения. Основной материал, используемый в производстве – оцинкованная сталь. Относительно небольшой вес оцинковки позволяет проводить монтаж водостока даже на кровле старого дома. А за счет современного полимерного покрытия материал устойчив к коррозии. Преимущество стали – она не подвержена деформации при резкой смене температуры, поэтому заказчик может не опасаться, что при похолодании или потеплении конструкция даст трещину, как это бывает с пластиковыми водостоками. Диаметр сечения и размеры оцинкованных водосточных систем различаются в зависимости от площади и конструктивных особенностей кровли. Этот вопрос рассмотрим подробнее чуть дальше.

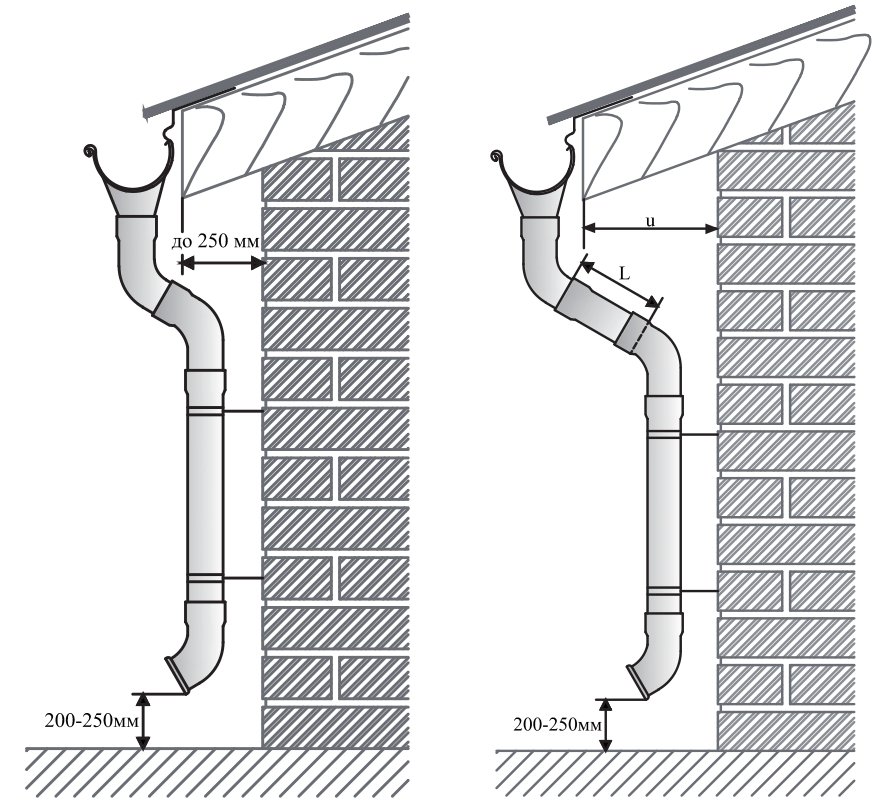

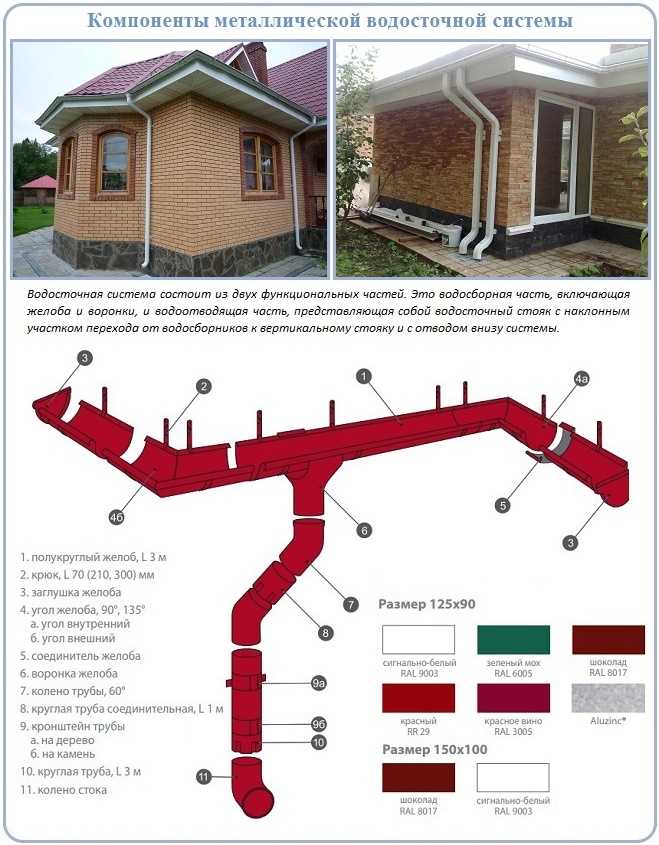

Устройство наружного водостока включает в себя несколько составляющих. Это желоба, задача которых – направление водных потоков к воронке; сами трубы и воронки; соединители с системой кронштейнов, а также обводы, использующиеся на кровле сложной архитектуры – с нишами, колоннами или выступами.

В зависимости от формы сечения трубы подразделяются на: круглые или прямоугольные. Наиболее практичными и простыми в обслуживании считаются именно круглые. Прямоугольное сечение ввиду своей оригинальности встречается не так часто.

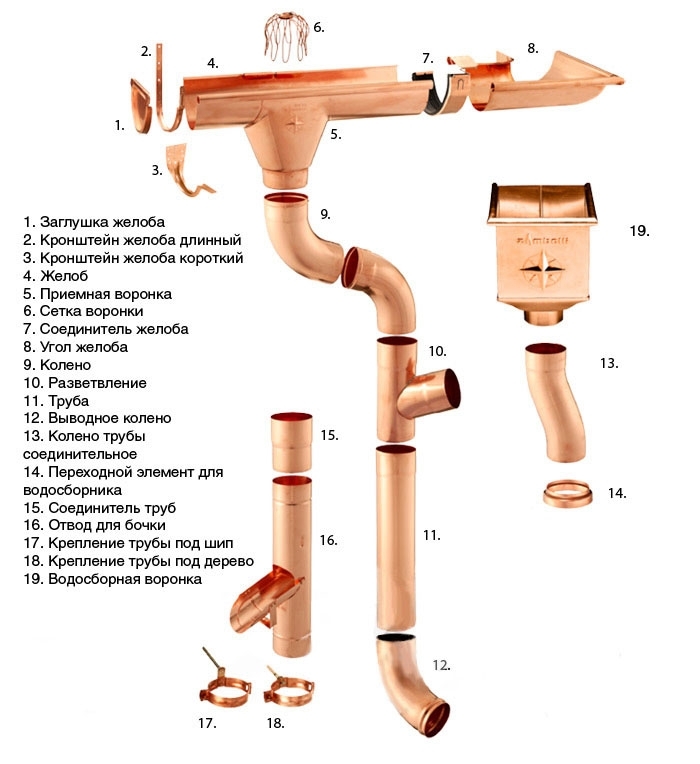

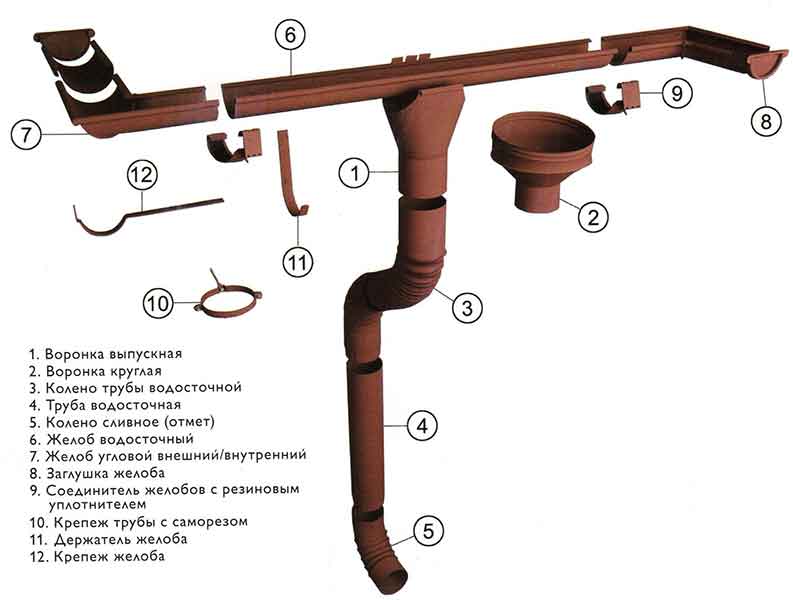

Разумеется, что одной водосточной трубой организовать водоотвод не удастся, поэтому вместе с ней монтируются:

• Водоприемная воронка.
• Крепежные хомуты.
• Колена (позволяют соединить звенья на выступах).
• Отводы (организуют отвод воды за пределы сооружения).



На что влияет и от чего зависит диаметр водосточной системы

Грамотный расчет диаметра – ключевой фактор, который влияет на эффективность конструкции и ее возможность выполнять возлагаемые функции. Чем больше d, тем лучшей пропускной способностью обладает водосточный желоб и труба, но и цена увеличивается.

Такой широкий «диапазон» диаметра и его выбор зависят от следующих моментов:

• Площади сбора воды.
• Схемы размещения точек слива и от их количества (нагруженная и ненагруженная схема слива).

Площадь сбора

Для расчета данного параметра на один желоб, следует воспользоваться формулой:

S= L (а+в/2), где

L – длина крыши вдоль конька;

а – проекция на горизонтальную плоскость ската крыши, с которого стекают осадки;

в – высота крыши.

Приведем пример. Данные кровли:

• Высота – 2 м.
• Длина – 10 м.
• Ширина проекции – 5 м.

Следовательно, используя формулу, выполним расчет: S= 10(5+2/2)=60 м2.

Размещение точек слива

При достаточном количестве точек слива, т.е. при ненагруженной системе, можно выбрать параметры водостока – 125/100 мм с площадью кровли от 100 кв. м.

Точное количество точек слива зависит от диаметра желоба. Данные представлены в таблице.

S, кв. м	d желоба, мм	d трубы, мм
До 79	90	75
Более 100	125	100



При нагруженной схеме (система водоотвода к одной воронке) – 150/120 мм с площадью кровли от 100 кв. м.

Нагруженная система предполагает использование размеров с запасом. Данные представлены в таблице.

Площадь, кв.м	d желоба, мм	d трубы, мм
До 42	75	63
До 52	100	80
До 75	125	100
До 100	150	120



При выборе лучше останавливаться на элементах большего d, что позволяет снизить риски загрязнения или образования ледяной корки. Важно, чтобы все элементы были от одного производителя, это поможет избежать ошибок в расчетах и монтаже.

На что обращать внимание при выборе

При выборе мы рекомендуем обращать внимание на:

• Норму осадков конкретного региона.
• Площадь крыши.
• Специфику архитектуры постройки.
• Уклон кровли.

Согласно требованиям DIN 18460-1989 диаметр трубы водосточной системы выбирается исходя из площади кровли и водопропускной способности. Данные представлены в таблице.

Площадь крыши, м2	Водопропускная способность, л/с	Водосточная труба
		d, мм	Поперечный срез, см2
40	1,2	60	28
60	1,8	70	38
86	2,6	80	50
156	4,7	100	79
253	7,6	120	113
283	8,5	125	122
459	13,8	150	177

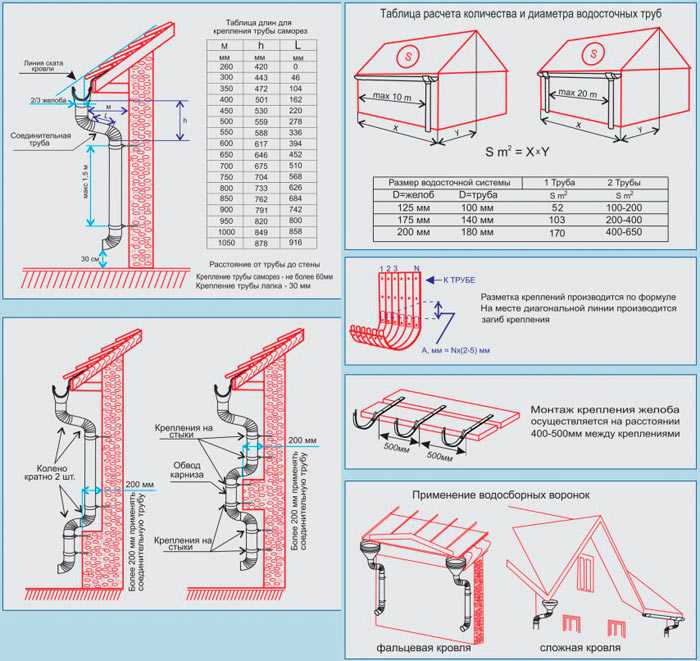

Для расчета количества труб водостока используют следующий вариант: 1 труба на 50 м2 площади ската кровли, расстояние между ними не должно превышать 10 м. В случае с диаметром на каждый квадратный метр площади кровли приходиться по 1,5 мм² площади сечения трубы.

Существующие на сегодня диаметры водостока

Размеры, предлагаемые российскими производителями – от 50 до 200 мм. Ранее применялось всего лишь три основных параметра – 100, 150 и 200 мм. Но за счет большого ассортимента от производителей и поставляемой на наш рынок импортной продукции диаметр водосточных труб значительно видоизменился. Сегодня какого-то одного установленного стандарта по ГОСТу в России не существует.

Ниже мы представим распространенные размеры водосточных труб и желобов:

• 80/100;
• 90/125;
• 100/125;
• 120/150;
• 150/200.

Наша компания предлагает оптимальные для множества крыш диаметры труб и желобов. Если система необходима для отвода осадков с кровли значительной площади, например, со складского или торгового здания, обратите внимание на большую водосточную систему из оцинкованной стали 120/150 или 150/200 мм. Такая конструкция справится с высокой нагрузкой без деформации. Водостоки больших размеров подойдут также для крыш производственных и промышленных помещений.

Толщина стали составляет 0,5 мм, защитное полимерное покрытие – полиэстер. Собственник жилья может выбрать любой оттенок из каталога RAL, чтобы водосточная система стала не только защитой, но и украшением кровли.

«Водостокстрой» предлагает также системы для частного строительства – «Стандарт» и Евро «Aquarius» с размерами 100/125 мм. Системы обладают хорошей пропускной способностью и доступной стоимостью.

Для негабаритных построек хозяйственно-бытового назначения (хозблоков, бань, беседок) мы рекомендуем малую водосточную систему 80/100 мм.

Расчет диаметра водостока

Для труб

Первостепенный параметр, который необходимо учитывать при расчете диаметра труб наружного водостока – площадь кровли. При наличии нескольких скатов на крыше для получения совокупной величины показатели отдельных участков складываются. Угол наклона и площадь кровли помогут определить объем всей стекающей с крыши воды.

Кроме того, необходимо учитывать максимальный уровень осадков, характерный для определенного региона. В интернете можно воспользоваться справочниками, где предоставлены данные средних и максимальных осадков конкретной местности.

Для расчета рабочего сечения следует использовать соотношение 1 кв. см сечения / 0,75-1 кв.м кровли. Далее уточняются результаты с учетом информации об осадках.

Например, если труба имеет d=100мм, ее можно устанавливать для кровли площадью 75-100 кв.м. А при d=200 мм можно использовать на площадь крыши 150-200 кв.м.

Кроме того, необходимо учитывать следующие особенности:

• Чтобы рассчитать сечение желоба, учитывается угол наклона, от которого зависит высота бортиков канала. Минимально допустимое значение параметра – 120 мм.
• Количество желобов зависит от периметра карниза.
• Ранее размеры труб фиксировались ГОСТом. Однако после внедрения на российский рынок продукции зарубежного производства, появились иные типоразмеры, поэтому подобрать оптимальный труда не составит.

Для воронок

Здесь также следует ориентироваться на площадь крыши:

• На 0,75 кв. м кровли будет достаточно одной воронки.
• Диаметр воронки равен сечению водостока на нижнем участке.
• Параметры водосточных труб и желобов всегда находятся в соотношении. К примеру, при сечении желоба 200 мм идет труба 150 мм. Диаметр воронки водостока должен совпадать с рабочим сечением желоба. Иначе при повышенной нагрузке на систему осадки будут скапливаться.
• При длине желоба 12 метров с преградами для расширения, дополнительно потребуется монтаж компенсационной воронки.

Самый точный расчет окажется бесполезным, если конструкции выпускаются недобросовестным производителем, а поэтому сперва разберитесь с этим моментом. «Водостокстрой» гарантирует соответствие размеров производимых труб и желобов, которые при монтаже идеально подойдут друг к другу.

Опытные специалисты проведут для вас расчет, помогут подобрать необходимый диаметр водостока, чтобы система работала без перебоев, надежно защищала кровлю и фундамент от негативного воздействия осадочных и талых вод.

«Водостокстрой» предлагает водосточные системы большого и стандартного диаметра, которые помогут организовать защиту вашей кровли вне зависимости от ее площади.

В нашем каталоге вы найдете водосточные желоба различного диаметра (все данные в мм):

• 100;
• 125;
• 150;
• 200.

Длина может быть 1, 2 или 3 метра.

В каталог

Возможно изготовление конструкций на заказ по индивидуальному проекту. Уточнить моменты и задать вопросы можно по тел. +7 (495) 514-56-30.

Какие существуют три типа дренажных систем?

Дренажные системы необходимы практически в каждой постройке, поскольку повреждение водой может быстро разрушить любое здание. Независимо от того, откуда поступает лишняя вода, надлежащая дренажная система необходима как можно быстрее.

В ваших руках управление сточными водами. Чтобы избежать опасности для здоровья и безопасности, связанной со стоячей водой, независимо от того, имеете ли вы дело с дождевой водой или сточными водами. Вы можете лучше понять дренажные системы ‘ роли и как они функционируют вместе, зная типы дренажных систем.

Типы дренажной системы

Благодаря этому вы можете выбирать из различных дренажных систем в зависимости от ваших потребностей, но все они выполняют одну и ту же функцию.

Ваш выбор будет обусловлен хорошо спроектированной линейной дренажной системой с учетом времени установки, стоимости и производительности. Вы должны знать обо всех различных дренажных системах на рынке, чтобы принять взвешенное решение. Тогда решите:

• Поверхностный дренаж

Водоотводные каналы и канавы удаляют лишнюю воду с поверхности земли. Наклоны к дорожке могут быть созданы путем выравнивания или придания формы поверхности земли. К ним относятся открытые дрены, ложбины, дамбы и заросшие травой ручьи на поверхности земли. Монолитный траншейный дренаж является прекрасным примером поверхностной дренажной системы .

• Дренажная система на склоне

Дренаж на склоне отводит текущую воду от строения через дренажную систему на склоне . Трубы используются для перемещения вниз по склону для достижения этой цели. Так как она закреплена под наклоном, установленная линия максимально быстро отводит воду от конструкции.

• Подземная дренажная система

Грунт под верхним слоем используется для устройства систем подпочвенного дренажа . Излишняя вода отводится от фундамента через французский дренаж. Для установки подземных дренажных труб выкапывают траншеи. В зависимости от требований заказчика и расположения водосточного желоба компания Restore Pipe Systems предлагает несколько вариантов решения для подземного дренажа.

• Водосточная труба и водосточная система

Это первая линия защиты водосточных желобов и водосточных систем от перенасыщения ливневыми стоками. Вылейте воду по алюминиевой трубе в бочку для дождевой воды или другую емкость. Цель состоит в том, чтобы отвести воду с улицы или тротуара и направить ее в другие дренажные системы . Водосточные желоба или подземные стоки могут соединять воду с подземной канализационной системой.

Факторы, которые следует учитывать при выборе правильной дренажной системы

Многие различные дренажные системы работают вместе, удаляя воду и направляя ее в нужное место. Когда речь идет об охране и сохранении водных ресурсов, дренажных систем часто упускают из виду. При выборе дренажной системы необходимо учитывать множество переменных.0006 лучше всего подходит для вашего дома:

1. Продолжительность дождя в вашем районе
2. Крутой склон местности
3. Время установки и производительность
4. И наличие специалиста по дренажу.

Вам нужен профессиональный специалист по дренажу? Пожалуйста, свяжитесь с нами для консультации по подходящим дренажным системам для вашего проекта.

С помощью наших специалистов вы сможете воспользоваться всеми преимуществами Restore Pipe Systems, не сталкиваясь с недостатками других дренажные системы . Позвоните в Restore Pipe Systems прямо сейчас, и мы обслужим вас наилучшим образом.

Четыре типа дренажных систем для вашего дома

11 мая 2018 г.

Водосточная система позволяет дождевой воде, попадающей на крышу, отводиться от вашего дома.

Надлежащий дренаж очень важен, когда речь идет о поддержании фундамента вашего дома. Вы хотите, чтобы в вашем доме было как можно больше влаги. Существует четыре распространенных типа дренажных систем, и важно выбрать правильный для вашего дома. Вот еще немного информации о типах дренажных систем, чтобы помочь вам решить, какая из них лучше.

Поверхностная дренажная система

Если вы живете на очень ровной местности, поверхностная дренажная система необходима. Скопление дождя на плоских поверхностях может вызвать скопление воды, что приведет к повреждению воды в вашем доме, если у вас нет правильной дренажной системы. Для поверхностного дренажа требуется, чтобы кто-то вырыл несколько канав, которые выполняют роль воронок для лишней воды. Они отводят воду от вашего дома, чтобы предотвратить затопление. Эти дренажные системы могут использоваться как для дорожек, так и для проездов.

Подземная дренажная система

Эти дренажные системы заглубляются под землю. Они сделаны, чтобы удалить избыток воды, которая накапливается в почве. Это не только помогает избавиться от лишней воды, но также помогает растениям и деревьям, потому что застрявшая вода может привести к их гниению. В этой системе используются трубы, которые проходят глубоко под землей, а также дренаж. Вы также можете использовать дренажный насос для прокачки воды через эти трубы.

Наклонная дренажная система

Для этих дренажных систем также используются трубы, но они устанавливаются не под землей, а на склоне. Это делает так, что вода будет естественным образом отходить от вашего дома, так как он находится на склоне. Эти трубы могут быть изготовлены из бетона, стали или пластика и покрыты защитным слоем, чтобы люди не падали в них.

Водосточные и водосточные системы

Водосточные желоба и водосточные желоба могут быть самой важной дренажной системой для вашего дома. Водосточная труба соединена с желобами, которые избавляют от лишней воды, скапливающейся на вашей крыше. Без этого дождевая вода будет стекать с вашей крыши и попадать в ваш дом и на землю, вызывая повреждение водой и эрозию вашего ландшафта. Это может даже привести к затоплению подвала, если накопится слишком много воды.
