Устройство пленочного инфракрасного теплого пола

В основе любого пленочного теплого пола лежит преобразование электрической энергии (переменного напряжения 220 Вольт), поступающей от терморегулятора на токопроводящие медные шины пленки в тепловую (инфракрасное излучение).

Пленка состоит из нескольких слоев, в которые входят защитные слои, нагревательные элементы и медные шины. Дорогие модели могут обладать слоями обеспечивающими дополнительную влагоизоляцию, антиискровую сетку, повышающую прочность пленки прошивку. По краям рулона термопленки проходят токонесущие медные шины, к которым посредством специальных зажимов подсоединяются идущие от терморегулятора провода. От толщины и ширины медных шин зависит величина пропускаемого ими максимального тока, прямо влияющая на максимальную длину полосы греющей пленки.

Наличие в инфракрасной пленки антиискровой сетки позволяет исключить возможную диффузию в местах контактов «холодных» токонесущих медных шин и «горячих» нагревательных карбоновых полос, а следовательно защищает пленку от расслоения и искрообразования.

Инфракрасная пленка бывает полосатой и сплошной. Полосатая греющая пленка имеет сегменты определенной длины, как правило, 16 – 25 см. В местах отреза такой пленки отсутствуют нагревательные карбоновые элементы, чем достигается простота и надежность изоляции при монтаже. Сплошная инфракрасная пленка не имеет специальных линий отреза, что позволяет резать полосу необходимой длины с точностью до миллиметра. Однако из-за сплошного токопроводящего слоя пленки, место отреза необходимо изолировать специальной полимерной лентой.

Пленка бывает с постоянной и изменяемой мощностью. Как правило, модели с постоянной мощностью бывают на 150 и 220 Вт, что вполне достаточно для бытового применения. Пленка с изменяемой мощностью (саморегулирующаяся пленка), обладает положительным температурным коэффициентом, позволяющим при нагреве снижать мощность. Такая пленка дополнительно защищена от локального перегрева в местах возможного запирания тепла.

Инфракрасный пленочный теплый пол предназначен для сухого монтажа под большинство напольных покрытий, а также на стены и потолок. Однако агрессивные среды, такие как стяжка и плиточный клей, имеют негативное воздействие на пленку. Поэтому под керамическую плитку рекомендуется укладывать кабельный теплый пол.

Пленочный теплый пол Marpe использует систему обогрева, основанную на вторичном инфракрасном излучении с карбоновых проводников. В качестве нагревательного элемента служит карбоновая паста с добавлением углеродных нанотрубок. Все модели содержат антиискровую сетку и специальную прошивку. Теплые полы Marpe представлены как в пятислойном, так и семислойном исполнении. Имеются сплошные и полосатые модели пленки, как с эффектом саморегуляции, так и постоянной мощности. Ширина греющей пленки может составлять 50, 80 и 100 см, позволяя укладывать ее в помещениях различных размеров.

Возврат к списку

Пленочный теплый пол. Принцип работы и преимущества плёночного пола

Принцип работы и преимущества плёночного пола

Инфракрасный плёночный тёплый пол состоит из графитовых нагревательных элементов, впаянных между слоями гибкой термоплёнки. Когда через них проходит электрический ток, пластины излучают инфракрасное тепло. Оно поглощается напольным покрытием, в результате пол становится комфортно тёплым.

Преимущества плёночного тёплого пола перед другими видами:
• Такой вид обогрева наиболее естественный для человека, он максимально похож на солнечное тепло.
• Не требуется предварительная черновая стяжка пола, не нужно заливать раствор поверх нагревательной плёнки. Это экономит время и средства.
• Можно монтировать в любое время, не обязательно устраивать капитальный ремонт.

• Подходит для установки на любой поверхности – не только на пол, но и на стены или даже потолок.
• Не ворует полезную площадь комнаты, так как практически не поднимает уровень пола.
• Благодаря щадящему нагреву подходит для любых типов напольного покрытия. Установив пленочный теплый пол под ламинат, можно не опасаться его деформации или возгорания.
• При правильной установке не боится влаги и повышенных нагрузок. Поэтому подходит для любых помещений: ванны, спальни, детского сада, спортзала и т.д.
• Может работать в качестве как основного, так и вспомогательного вида отопления.
• Подлежит демонтажу и переносу на другое место, при необходимости.

Из недостатков стоит упомянуть большое энергопотребление во время нагрева пола. Но благодаря тому, что разогреваются панели практически моментально, термостат быстро отключает систему, что экономит электроэнергию.

Особенности монтажа и распространённые ошибки

Как уже упоминалось выше, монтаж инфракрасного плёночного тёплого пола самый простой из всех видов отопительных систем. Если пол ровный, не требуется никаких подготовительных работ по заливке бетонной стяжки.

Краткое описание порядка работ:
1. Удалить с поверхности пола мусор и пыль.
2. Устранить неровности.
3. Уложить слой теплоизоляции, чтобы тепло не уходило вниз.
4. Разрезать ленту термоплёнки на полосы, в зависимости от конфигурации комнаты.

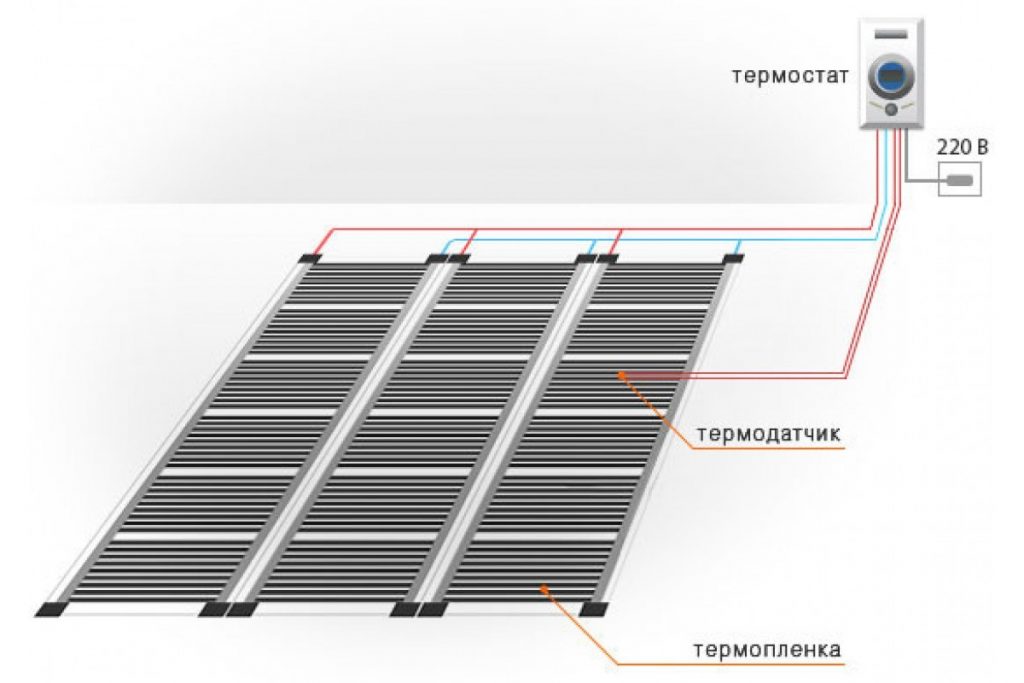

5. Выложить плёнку и термодатчик, на стене в удобном месте установить терморегулятор и автомат аварийного отключения.
6. Подключить все элементы оборудования в одну цепь, согласно инструкции.
7. Проверить работу системы.

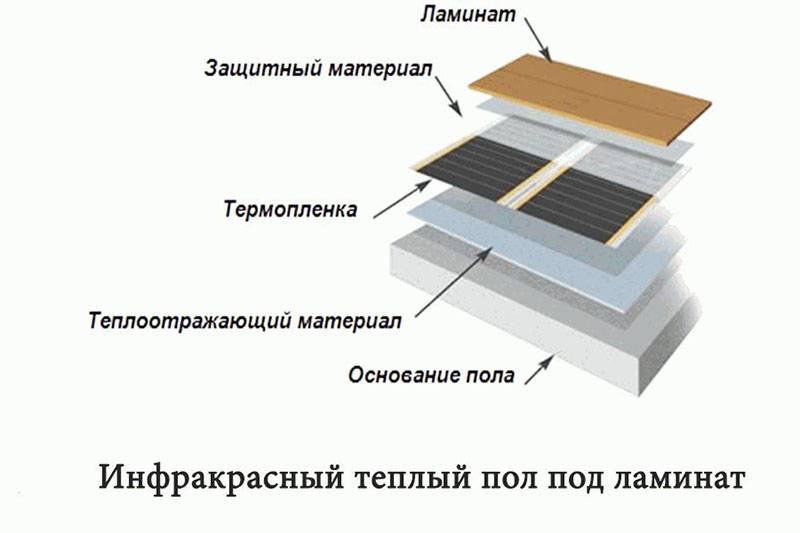

8. Накрыть тёплый пол слоем защитного материала. Если устанавливаете пленочный теплый пол под ламинат, достаточно плотного полиэтилена. Под ковролин нужно уложить лист фанеры или ДСП.

9. Настелить напольное покрытие.

Как видно, никаких сложностей с установкой не предвидится. Но если не следовать инструкции, можно наделать ошибок и усложнить себе жизнь тем, что прийдётся потом всё переделывать.

Наиболее распространённые ошибки монтажа:
• Последовательное подключение полос, вместо параллельного.
• Разрезание плёнки в неправильном месте. Это приводит к разрыву электрической цепи.
• Укладка на пол с перепадами высоты приводит к перетиранию плёнки.
• Отсутствие автомата выключения в системе, который защищает от короткого замыкания и поражения током.
• Установка термодатчика в неправильном месте. Например, если он находится возле балкона, температура там будет ниже и он будет подавать сигнал включения нагрева чаще, чем нужно. Также не нужно устанавливать его в особо жарких местах пола.

Если делать всё правильно, инфракрасный плёночный тёплый пол прослужит вам верой и правдой не один год.
