Как рассчитать батареи в частном доме: Как произвести расчет секций радиаторов отопления

Содержание

Как рассчитать мощность радиаторов для частного дома

Некоторые особенности теплоснабжения частного дома

Начнем с радиаторов отопления. Принцип их действия основан на передаче тепла от теплоносителя в воздух помещения через поверхность отопительного элемента. Говоря доступным языком, горячая вода в трубах нагревает сам радиатор, он нагревает окружающий воздух, а тот поднимается выше, освобождая место для еще не нагретого воздуха. Так и происходит отопление дома.

Типы радиаторов

Всего существует 5 видов отопительных радиаторов:

  • Чугунные – настоящие «дедушки» всех последующих. Знакомы они всем с самого детства. Тяжелые, несуразные и не очень красивые с виду, эти батареи стали неотъемлемой частью любого многоквартирного дома. Некоторые пытаются их спрятать за разными декоративными панелями, однако это сказывается на их нагревательной способности.
  • Алюминиевые. Попытка хоть как-то облагородить радиаторы отопления привела к тому, что их начали производить из алюминия. Они легче и мощнее, чем их чугунные собратья, однако подвержены коррозии из-за взаимодействия с кислородом. Поэтому сейчас батареи производятся из анодированного алюминия, напрочь лишённого этого недостатка.
  • Стальные батареи. Этот тип обладает более худшими характеристиками и не имеет возможности наращения секций. Подвержен коррозии и не нашел широкого применения в быту.
  • Биметаллические радиаторы отопления. «Золотая середина» между алюминиевыми и стальными батареями. Все элементы, контактирующие с жидкостью, выполнены из стали, заключенной в алюминиевый кожух.
  • Пластинчатые радиаторы (но не батареи). Представляют собой множество стальных пластин, нанизанных на трубу с горячей водой, с внешней стороны закрытые кожухом. Хотя они обладают высокой надежностью, но греют хуже. К тому же, с о временем между пластинами оседает пыль, которая только ухудшает их характеристики.

Виды теплоснабжения

Существует два вида теплоснабжения: однотрубное и двухтрубное.

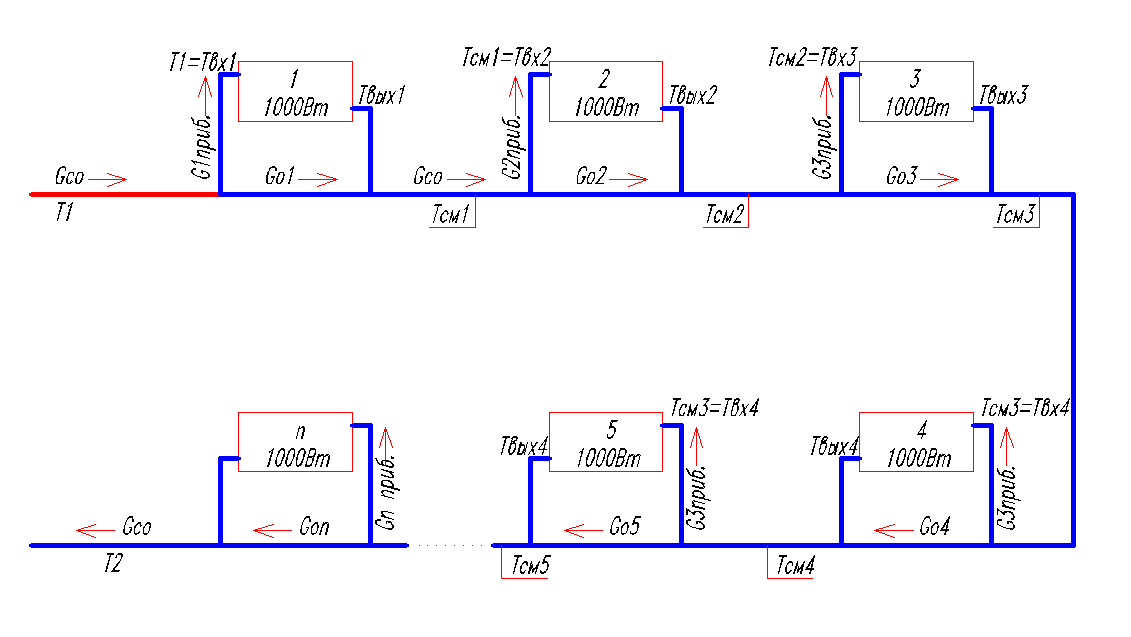

В первом случае батареи «сидят» на одной трубе: из нее поступает горячая вода на обогрев, и в нее же сливается уже остывшая. Понятно, что к самому последнему радиатору будет подводиться уже порядком остывшая вода, что отрицательно скажется на качестве обогрева помещения. Поэтому к последним батареям подсоединяют дополнительные секции, которые призваны увеличить теплоотдачу, то есть забрать как можно больше тепла у воды.

Двухтрубная система отопления имеет две независимые трубы для подвода горячей воды («прямая вода») и для отвода уже отдавшей свое тепло («обратная вода»»). В этом случае теплосъем происходит максимально эффективно.

Схемы подключения батарей

В зависимости от того, как именно подключаются трубопроводы к радиатору отопления, различают следующие его виды:

  • Боковая – прямая и обратная трубы подводятся с одной стороны батареи.

  • Нижняя – прямая и обратная трубы подключаются внизу с разных сторон.

  • Диагональная – прямая и обратная трубы так же подводятся с разных сторон радиатора, но одна вверху, а другая снизу.

Теплоотдача батареи отопления

В паспорте каждого вида отопителя прописывается максимальная теплоотдача, то есть какое количество теплоты может отдать одна секция. Единицей измерения являются ватты (Вт).

Проблема в том, что производители при этом руководствуются соображением, что батарея подключена диагонально, а разница температур между подаваемой горячей водой и воздухом помещения составляет 70 0С. Чтобы поддерживать такое значение теплового напора, нужно нагреть воду до 100 0С, что невыгодно чисто экономически.

В действительности, тепловой напор большинства теплосетей составляет около 45 0С, но некоторые производители указывают мощность одной секции при разных тепловых напорах.

Ниже представлена таблица коэффициентов для вычисления мощности батареи для разных ∆Т. Что нужно, чтобы суметь ей воспользоваться?

  1. Вычислить тепловой напор по формуле: ∆Т = (t прямой воды + t обратной воды) / 2 – t воздуха в помещении В качестве температуры воздуха помещения можно взять 23
    0    С: ни жарко, ни холодно.
  2. По вычисленному значению найти нужный коэффициент в правой колонке и умножить его на паспортную мощность одной секции радиатора. Таким образом будет определена его реальная мощность при существующих условиях.

Таблица коэффициентов

∆Т, 0С

Коэффициент

∆Т, 0С

Коэффициент

40

0,48

58

0,78

41

0,5

59

0,8

42

0,51

60

0,82

43

0,53

61

0,84

44

0,55

62

0,85

45

0,56

63

0,87

46

0,58

64

0,89

47

0,6

65

0,91

48

0,61

66

0,93

49

0,63

67

0,94

50

0,65

68

0,96

51

0,66

69

0,98

52

0,68

70

1

53

0,7

71

1,02

54

0,71

72

1,04

55

0,73

73

1,06

56

0,75

74

1,07

57

0,77

75

1,09



Методика расчета и подбора радиатора отопления по мощности

Сущность метода заключается в определении количества тепла, которое необходимо, чтобы прогреть помещение. Найденное значение делится на мощность одной секции батареи. Таким образом определяется их минимальное число, которое округляют в большую сторону.

Вся соль заключается именно в вычислении необходимого количества теплоты, которое можно определить как простым расчетом, так и сложным.

Простой расчет

Простой расчет на то и простой, что показывает лишь приблизительное значение и больше подходит для многоквартирного жилого дома, чем для частного.

Простой расчет по площади заключается в умножении площади помещения на число 100 Вт/м – именно столько тепла, по мнению действующих строительных правил, нужно, чтобы нагреть квадратный метр комнаты. Далее полученное значение делится на мощность одной секции батареи, которую вычислили в предыдущем разделе.

Для простоты в таблице ниже представлено количество секций батарей в зависимости от площади помещения и вида радиатора:

Радиатор

Мощность, Вт

Площадь комнаты, м2

8

10

12

14

16

18

20

22

24

26

28

Необходимое количество секций батареи

Алюминиевый А350

138

6

7

8

9

12

13

14

15

16

17

18

Алюминиевый А500

185

5

6

7

8

10

11

12

13

14

15

16

Алюминиевый S350

205

4

5

6

7

9

10

11

12

13

14

15

Биметаллический

L350

130

7

8

9

10

12

13

14

15

16

17

18

Биметаллический

L350

180

6

7

8

9

11

12

13

14

15

16

17



Простой расчет по объему применяется там, где высота потолка отличается от стандартной 2,7 м, но практически ничем не отличается от вычисления по площади. Вот формула:

Q = S × h × К, где

  • Q – необходимое количество теплоты;
  • S – площадь помещения;
  • h – высота комнаты;
  • К – количество тепла, необходимое для обогрева 1 м3 жилого помещения. Для панельного дома оно составляет 41 Вт/м3, для кирпичного – 35 Вт/м3.

Далее полученное значение разделяется на мощность секции радиатора. Таким образом вычисляется необходимое количество секций.

Сложный расчет

Но все эти формулы дают лишь приближенное значение, которое не учитывает множества факторов, которые также влияют на обогрев дома. Для этого существует другая, сложная, но более точная формула. Это видоизменное уравнение количества теплоты по площади, в которое добавлены несколько коэффициентов, каждый из которых учитывает всевозможные нюансы:

Q = S × 100 × К1 × К2 × К3 × К4 × К5 × К6 × К7 × К8 × К9 × К10

Поясним, что это за коэффициенты и какое числовое значение они принимают:

  • К1 показывает, сколько наружных стен имеет вычислемое помещение. Если одну, то К равен 1, две – 1,2, три — 1,3, все четыре – 1,4.
  • К2 указывает, куда выходят окна. Если на южную или западную сторону, то коэффициент принимает значение 1,0, если же на восток или север, тогда 1,1. Фактор этот спорный и не всегда отражает реальное положение дел. Поэтому лучше всего брать усредненное значение 1,05.
  • К3 показывает степень утепления стен дома. Чем он ниже, тем лучше дом держит тепло. Для обычной кладки шириной два кирпича он равен единице, для утепленных стен – 0,85, а для неутеплённых – 1,27.
  • К4 показывает, насколько суровыми бывают зимы. Если температура самого холодного периода года бывает около -35 0С, то коэффициент принимают равным 1,5, от минус 25 до минус 35 0С – 1,3, до — 20 0С – 1,1, до минус 15 0С – 0,9, а если до -10 0С, то 0,7.
  • К5 учитывает высоту комнаты. Стандартная комната имеет высоту 2,7 м и коэффициент в этом случае равен 1,0. При высоте 2,8 – 3,0 м – 1,05. При высоте 3,1 – 3,5 м – 1,1. При высоте 3,6 – 4,0 м – 1,15. Высота потолков более 4 метров – 1,2.
  • К6 описывает крышу, а если точнее, помещение над комнатой. Если это простой неотапливаемый чердак, то он равен единице, если он хотя бы утеплен, то К6 = 0,9, а в случае, если он отапливается, то 0,7.
  • К7 затрагивает тип окон. Стандартный одинарный стеклопакет – 1,0, деревянные окна – 1,27, а двойной стеклопакет – 0,85.
  • К8 учитывает площадь окон. Это отношение площади всех окон к площади помещения. Чем оно меньше, тем меньше будут теплопотери через окна: меньше 0,1 – К8 = 0,8; 0,11 — 0,2 – К8 = 0,9; 0,21 — 0,3 – К8 = 1,0; 0,31 до 0,4 – К8 = 1,1; от 0,41 до 0,5 – К8 = 1,2.
  • К9 описывает, по какой схеме подключен радиатор. Самый оптимальный вариант – диагональный, когда подача осуществляется сверху, а отвод воды снизу. В этом случае коэффициент равен 1, если же наоборот, то 1,25. При боковом подключении К9 = 1,03, при нижнем – 1,13.
  • К10 учитывает, закрыты ли батареи декоративными панелями. Если нет, то коэффициент берется равным 0,9, при закрытии только сверху – 1, если закрыт панелями наглухо, то 1,2, только подоконником и панелью – 1,12

На первый взгляд, при выборе радиаторов отопления проще всего воспользоваться простыми формулами: меньше мороки, можно сделать это буквально в магазине уже при покупке батареи. Однако такое решение будет опрометчивым, ведь такой упрощенный расчет может влететь в копеечку при оплате счета за потребляемое тепло. Поэтому лучше потратить несколько своих драгоценных минут, но узнать реальную цифру: так спокойнее. Ну а если лень-матушка не дает сделать и этого, то на просторах сети есть множество онлайн-калькуляторов.

В нашем интернет-магазине Вы можете приобрести радиаторы по выгодным ценам. У нас большой выбор алюминиевых и биметаллических радиаторов, посмотрите!
