Проект электроснабжения: как создаётся, что включает
Админ.
Этапы создания проект электроснабжения квартиры
Создание проекта электроснабжения квартиры включает следующие этапы:
- Обследование объекта;
- Составление технического задания;
- Расчетная часть;
- Электрическая принципиальная схема;
- Оформление чертежа объекта;
- Выполнение схемы электропроводки групповых сетей.
Остановимся на этих этапах подробно.
Этап первый: Обследование объекта
Для сбора нужной информации производим обследование объекта. Обследование производится вместе с заказчиком. В ходе осмотра нужно выяснить следующие моменты:
- Определяем категорию объекта и потребность в источнике бесперебойного питания. О резервном питании в квартире говорить не приходится. Также сразу замечу, что в квартире третья категория электропитания.
- Определяем количество квартирных электрощитов. Обозначаем места их установки. Как правило, достаточно одного электрощита и место для установки его это прихожая недалеко от входной двери.
- Определяем место установки электросчетчика. В зависимости от серии дома, это может быть лестничная клетка или квартира.
- Для каждой комнаты квартиры, включая балкон и санузел, определяем планируемое оборудование, его потребляемую мощность (по паспорту) и точное место установки.
- Из оборудования выделяем устройства мощностью более 1500 Вт. К ним нужно подвести отдельные линии электропитания.
- Разбираемся с освещением. Выясняем, основное (потолочное) и дополнительное (бра, торшеры) освещение. Количество светильников и расположение выключателей.
- Для выключателей точно определяем места их установки и их тип (одна, две, три клавиши, проходные или нет, с реестром или нет).
Выбираем способ выполнения разводки электропроводки квартиры:
- скрытая проводка в полу,
- скрытая проводка в стенах,
- открытая проводка в кабель каналах,
- проводка за подвесным или подшивным потолком.
На проект электроснабжения квартиры наносим определенные ранее места установки квартирного щита, розеток, всех светильников и выключателей.
Также проектировщик, согласовывает список документов, которые должны быть включены в проект.
Этап второй: Составление технического задания и проект электроснабжения
Техническое задание это краткое изложение, что нужно получить от проекта.
По итогам обследования объекта определяем, что:
- Категория электроснабжения квартиры третья;
- Количество щитов – один. Это квартирный электрощит, размещается в прихожей;
- Разводка электропроводки делается скрыто по стенам под слоем штукатурки. Проходы в стенах делаются в трубах ПВХ с уплотнением;
- Все места установки щита, силовых розеток, светильников, бра, выключателей отмечены на схеме квартирной планировки;
- По каждому помещению составляется перечень устанавливаемого оборудования с указанием их мощности;
- Отдельно выделяются электрооборудование, требующее подводки отдельных кабелей питания.
В состав будущего проекта войдут:
– Записка пояснительная;
– Схемы электрическая квартирного щита;
– Схема групп розеточных сетей;
– Схемы групп освещения;
– Схемы распаек (расключение) в распределительных коробках;
– Список оборудования квартиры и необходимых материалов (спецификация).
Задание составлено, можно начинать этапы самого проектирования.
Этап третий: Расчетная часть
Этап расчетная часть говорит сам за себя – начинаем считать. Проект электроснабжения квартиры должен выполняться на основе следующих расчетов:
- Расчет электрических нагрузок;
- Выбираем сечения проводников каждой групповой цепи квартиры;
- Выбираем автоматы защиты и другие устройства, защитные устройства каждой цепи.
- Производится расчет автоматов защиты.
Этап четвертый: Электрическая принципиальная схема
На принципиальной электрической схеме должны быть указаны:
- Все электрические нагрузки квартиры, объединенные в группы;
- Указаны мощности групп;
- Указаны максимальные расчетные токи, марка кабелей, сечение токопроводящих жил, длинна линий электропроводки;
- Для выбора автоматов защиты, на схеме должны быть указаны маркировки автоматов защиты, и других защитный приборов;
- Также на схеме указываются расчетные данные электрического ввода, (Рустановки, Ррасчётная, Iрасчетный, cosφ).
Отдельно делается электрическая схема квартирного щита
Электрическая схема квартирного щита в проект электроснабжения
Электрическая схема квартирного щита, называется однолинейная расчетная схема.
Весь проект электроснабжения квартиры базируется на схеме щита. Это самый ответственный этап проекта и от ее качественного выполнения зависит безопасность и надежность эксплуатации электрической сети квартиры. Вот несколько обязательных правил, которые нужно учитывать для ее выполнения:
Номинальный ток вводного автоматического выключателя и всех автоматов сети не должны превышать допустимую токовую нагрузку для кабеля этой цепи.
Этап пятый: Оформление чертежа объекта в проект электроснабжения
Проектировщик обязан правильно оформить чертеж электропроекта квартиры. Все элементы электропроекта должны быть нанесены на чертеж квартиры, сделанный по плану БТИ в масштабе 1: 50 или 1:75. Пример смотрим на фото.

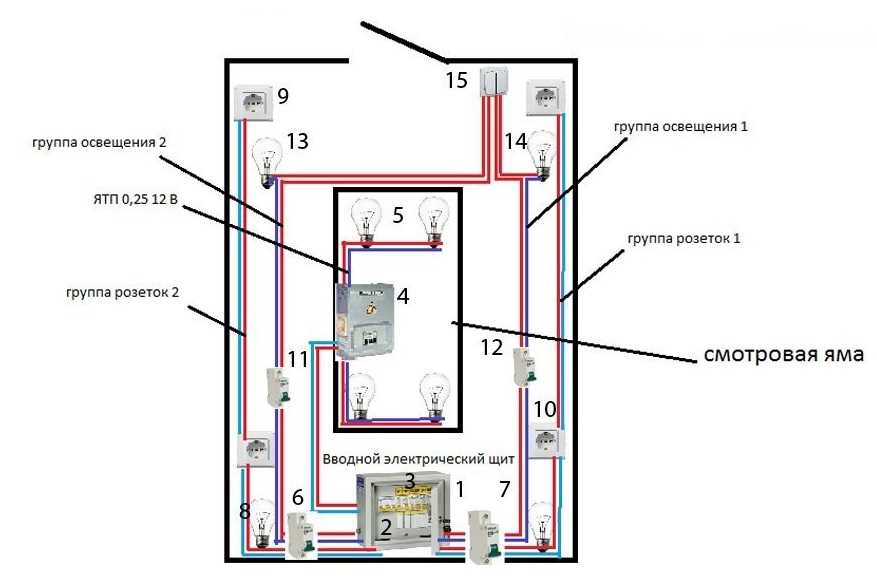

Этап шестой: Выполнение схемы электропроводки групповых сетей
- Схема электропроводки групповых цепей выполняется на основе однолинейной расчетной схемы (схемы ввода и электрощита квартиры), фото выше.
- На схему электропроводки оборудования наносятся группы розеток, на схему освещения наносятся светильники и выключатели и их соединения. Обозначаются отдельные приборы повышенной мощности.
- Далее наносятся места установки распаячных (распределительных) коробок, их количество зависит от вида электропроводки квартиры.
- На чертеж наносятся трасы прокладки кабелей. Каждая трасса подписывается – к какой, группе она относится, и какой кабель используется. В пояснении к чертежу указывается способ прокладки (открыто или скрыто). Кабели выбираются в зависимости от способа проводки.
- Отдельно делается схема ДУП (СУП). Смотреть Проект электрики со схемой ДУП.
Все проектные решения должны соответствовать главе 7.1 ПУЭ, изд. 7. «Внутреннее электрооборудование».
Предпочтение следует отдавать кабелям серии нг –LS (кабели, не поддерживающие горение).
Условные обозначения на схемах
Условные обозначения на схеме соответствуют ГОСТ 21.614-88.
Выводы
Конечно проект электроснабжения квартиры должны выполнять профессионалы, но по моему, несложный проект для личного пользования можно сделать самостоятельно и сделать электрику квартиры своими руками.
©Ehto.ru
Другие статьи раздела
Проекты электрикикабель электрический выбор, квартирная электрика, квартирный щиток, проект электропроводки, расчетный ток нагрузки, схема электропроводки квартиры дома, установка электроприборов, электрическийПроект электрики дома — типовые проекты электроснабжения частного дома
Электроснабжение современных жилых помещений представляет собой сложную сеть внешних и внутренних коммуникаций. Это провода и кабели различного сечения, электрооборудование, розетки, выключатели, освещение и т.д. Предварительно выполненный проект электрики дома позволяет заранее определить сметную стоимость монтажных работ и материалов.
Без грамотно разработанной проектной документации невозможно гарантировать безопасную и эффективную эксплуатацию, а так же надежность и функциональность устанавливаемого электрооборудования.
Требования к электрике в доме
Требования, которые должен учесть типовой проект электроснабжения частного дома, значительно более сложны и ответственны, чем аналогичные условия разработки электрики квартир. Монтаж электропроводки коттеджа должен учитывать различия норм устройства электрических вводов в здание, наличие хозяйственных построек, внешних осветительных приборов, а так же установку более мощного энергетического оборудования – скважинных насосов, автономных электрогенераторов и т.д.
Требования ПУЭ можно разделить на три основных направления:
- Нормы устройства вводов в жилые помещения
- Правила установки распределительных щитов электрики частного дома
- Определение способа прокладки электропроводки внутри и снаружи здания
Приведем самые основные требования, которые в обязательном порядке должны быть учтены при разработке проектной документации.
Устройство ввода электроэнергии в коттедж
Чтобы выполнить присоединение к электросети общего пользования и подвести электричество к своему дому, необходимо:
- Заключить договор с компанией-поставщиком электроэнергии
- Получить соответствующие технические условия (ТУ)
- Разработать на основании ТУ проект электроснабжения
Вот основные требования, которым должен соответствовать ввод силовых кабелей в жилое здание:
- Ввод силовых кабелей в здание осуществляется подземным или воздушным способом. В большинстве ТУ для своего удобства поставщик электроэнергии прописывает воздушный ввод
- При воздушном вводе применяются провода марки СИП с расчетной площадью сечения жил (в зависимости от вида питающей сети, обычно не более 16 мм2)
- Если расстояние от дома до существующей опоры внешней электросети превышает 25 м, необходимо запроектировать установку дополнительного, промежуточного столба
- Предусмотренная проектом по электроснабжению высота крепления вводных проводов должна превышать 2,75 м. Ввод располагается ниже козырька крыши более чем на 20 см
- Параллельная прокладка вводных кабелей должна вестись на удалении 1 м от окна или балкона, а так же с отступом более 20 см от стены фасада
- Монтаж электросчетчика на фасаде дома позволит выполнить ввод более удобным способом
- Запрещено проектирование внешних вводных автоматов на фасадах коттеджей
- Вводное отверстие в стене должно быть защищено металлической трубой и загерметизировано от влаги
Ввод располагается ниже козырька крыши более чем на 20 смПроект электроснабжения должен обеспечить последующий безопасный монтаж и обслуживание ввода силовых кабелей и проводов в коттедж.
Требования к проектированию распределительных щитов
Вводной электрический кабель должен быть подведен к распределительному щиту. В нем размещают входящие и групповые автоматические выключатели, устройства защиты и автоматики, иногда, счетчик потребления электроэнергии. Распредщит – основное оборудование в системе электроснабжения дома.
- Щит с установленным счетчиком оборудуют стеклом для снятия показаний приборов и замком
- Для установки распределительного щитка выбирают сухое помещение. Недопустимо нахождение над ним кухни, ванной, санузла или сауны. Иначе, необходимо проектировать дополнительную гидроизоляцию
- Щит должен быть удален от других труб и внутренних коммуникаций на расстояние 1 м и более
- Трубопроводы в помещении установки не должны разветвляться и содержать запорные устройства (вентили, задвижки, фильтры и т.д.)
- Для наружного освещения и электроснабжения хозяйственных построек допускается установка дополнительных распределительных щитов
Проект сети электроснабжения коттеджа включает в себя спецификацию с указанием типа распределительного щита, его комплектации электрооборудованием и схему подключения внутренней и внешней проводки.
Проектирование электропроводки
При монтаже внутренней электросети необходимо выполнить разводку проводов от распределительного щита к потребителям и электроприборам – розеткам, выключателям, осветительным устройствам.
Проектные решения должны обеспечить не только оптимальную схему электропроводки, но и исключить риск коротких замыканий, возгораний и пожаров. Поэтому проект электроснабжения дома должен соответствовать следующим действующим нормам:
- В деревянных домах выполняют проводку открытым способом с защитой проводников коробами, гофрированными или простыми трубами. Если предполагается скрытая проводка, то кабель прокладывается в металлической трубе или гофре
- Для коттеджей, выполненных из огнеупорных материалов допустима скрытая проводка с защитой проводов несгораемой оболочкой
- Согласно ПУЭ в подвалах и на чердаках необходимо применять открытую защищенную проводку
- На кухне при открытой прокладке необходимо проектировать исключительно кабельную проводку
- Душевые кабины, ванные комнаты, бани, сауны и другие помещения с повышенной влажностью требуют применения только скрытого метода прокладки проводников
Типовой проект электроснабжения дома так же должен уделять внимание способам внешней электропроводки.
Она может осуществляться прокладкой проводов и кабелей по столбам и опорам, по фасадам зданий, а так же под землей.
При этом подземные линии должны быть защищены пластиковыми или ПВХ трубами. А при прокладке по внешним стенам ПУЭ допускает защиту металлической гофрой или трубами с уплотнением и герметизацией от атмосферной влаги.
Закладываемый в проекте электроснабжения уровень защиты уличных электротехнических устройств и приборов освещения должен быть не ниже IP44.
Состав проекта электроснабжения дома
Профессиональный проект электрики коттеджа состоит из следующих обязательных частей:
- Однолинейная электрическая схема
- Поэтажный план установки электрооборудования (розетки, выключатели, светильники и пр.)
- Схема включения стабилизирующего и автономного электрогенерирующего оборудования
- Схема подключения внешних хозяйственных строений
- Расчетная часть (общий типовой электротехнический расчет, расчет заземления и молниезащиты)
- Спецификация
- Смета
При наличии внешнего воздушного или подземного ввода проектная документация в части присоединения к общей энергетической сети выполняется отдельно.
Пример проекта

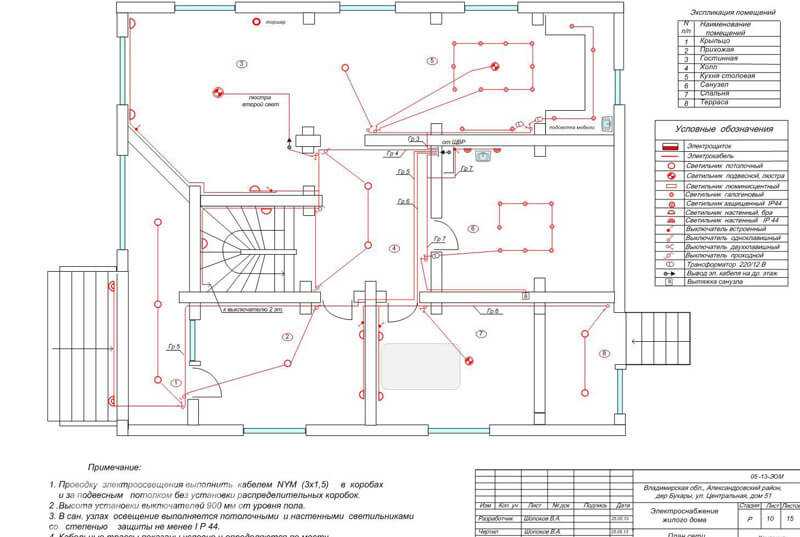

Ниже для примера приведены некоторые страницы проекта.

Подготовительные работы
Непосредственному проектированию электроснабжения дома всегда предшествует подготовительный этап. Он включает в себя предпроектные работы, такие, как:
- Обследование зданий с выполнением замеров и составлением поэтажных планов
- Получение технических условий
- Заключение договора на поставку электроэнергии
Прежде, чем приступить к монтажу электросети, готовый проект электрики необходимо согласовать со всеми заинтересованными организациями и частными лицами.
Типовой расчет электрики дома
Важнейшей частью проекта системы электроснабжения частного коттеджа является типовой расчет электрики. На основании расчетных данных разрабатывают электрические схемы, выбирают сечение и марку проводников, а так же номиналы оборудования.
Вот основные этапы электротехнического расчета, которые должны присутствовать в проектной документации:
- Определение номинальных значений мощности электрооборудования, расчет установленных значений мощности
- Нахождение групповых расчетных токов. На его основании выбирают защитную и коммутационную аппаратуру для компоновки распределительного щита
- Выбор номинальных параметров защитных аппаратов по току для каждой группы потребителей
- Расчет площади сечения и выбор марки групповых кабелей используемых в монтаже электрики частного дома
- Определение расчетных значений электрических нагрузок, активной, реактивной и суммарной мощности с введением понижающего коэффициента (коэффициента спроса)
- Определение расчетных значений электрических потерь в кабелях и проводах
На его основании выбирают защитную и коммутационную аппаратуру для компоновки распределительного щитаВ типовой проект электросети коттеджа также могут входить расчеты токов короткого замыкания, условий срабатывания устройств защиты / отключения (УЗО) и проверочный расчет сечений проводников.
Учитывая сложность системы электроснабжения частного дома лучше заказать проектирование у ответственных и опытных Исполнителей. Компания-подрядчик должна иметь необходимые лицензии и допуски к работам, опыт разработки проектной документации и квалифицированный инженерный персонал.
