Установка вытяжки на кухне: как правильно установить своими руками

Микроклимат кухни во многом зависит от эффективности вентиляции. Она обязательна, поскольку образующиеся при приготовлении еды лишнюю влагу, дым, запахи нужно удалять. Установка встраиваемой вытяжки на кухне, равно как и моделей другого типа может быть проведена самостоятельно. Чтобы все сделать правильно, нужно понимать особенности оборудования и его монтажа.

Все о монтаже вытяжного устройства

Особенности установки

Выбор места

Инструкция для навесных моделей

• Ставим обратный клапан
• Крепим корпус
• Собираем воздуховод

Инструкция для встраиваемых моделей

Различают два типа вытяжных приборов: рециркуляционные и циркуляционные. Первые очищают попадающий внутрь воздушный поток посредством фильтров. Вторые отводят его в вентшахту, затем на улицу. Таким образом, циркуляционные модели обязательно должны подключаться к вентиляционному отверстию, тогда как рециркуляционным это не требуется. Выпускаются комбинированные устройства, которые могут работать в обоих режимах.

Подвесная вытяжка Kronasteel Jessica slim

По способу монтажа все оборудование делится на навесное и встраиваемое. Последнее устанавливается внутри гарнитура. Первое закрепляется на потолок или на стену, как, например, островные модели, которые располагаются над удаленной от стены плитой. Навесные приборы очень разнообразны. Среди них роскошные каминные вытяжки, оригинальные наклонные и скромные подвесные. Но устанавливаются они примерно одинаково.

Pixabay

При выборе места для монтажа учитывают несколько важных моментов

1. Необходимость подключения к вентшахте

Если да, стоит построить схему будущего воздуховода. Он должен быть максимально коротким и по возможности не иметь поворотов, которые значительно затрудняют отток воздуха. Если это невозможно, покупают рециркуляционную модель.

Каминная вытяжка ELIKOR Эпсилон

2. Расстояние от нижнего края корпуса до плиты или варочной панели

Вообще, чем ниже высота размещения вытяжного зонта, тем лучше. Главное, чтобы повар не задевал его головой. И, конечно, нельзя забывать забывайте о противопожарных требованиях. Над электрическими варочными поверхностями воздухоочиститель можно размещать так, чтобы расстояние по высоте между кухонными устройствами было не менее 50 см. Над газовыми варочными поверхностями его располагают на высоте не менее 65 см.

3. Наличие розетки

Чаще всего провод у вытяжной системы короткий, поэтому устанавливают ее в непосредственной близости от корпуса. Хорошим решением станет отдельная заземленная розетка. Ее нельзя монтировать около плиты или мойки, поэтому лучше всего поднять выше и разместить около прибора. Допускается использование удлинителя, при условии, что будут соблюдены все правила безопасности.



Каминная вытяжка LEX Mini

4. Отсутствие боковых сквозняков, сдувающих поток загрязнённого воздуха

Так прибор работает эффективнее. По этой причине, например, не стоит открывать для вентиляции близко расположенные к плите окна. Возникает парадоксальная ситуация: чем больше поступает чистого воздуха в квартиру, тем хуже удаляется кухонный аромат. Это происходит потому, что воздушные потоки от окна уносят загрязнённый воздух внутрь квартиры или дома.

5. Необходимость звукоизоляции

Кухонные воздухоочистители довольно шумные устройства. Хуже всего то, что они производят структурный шум, хорошо передающийся через строительные конструкции. Размещение гасящего вибрацию материала между ними и стеной (это может быть лист шумопоглощающего негорючего пластика) способно снизить уровень структурного шума в несколько раз.

Pixabay

Все навесные модели монтируются примерно одинаково.

 Для получения результата потребуется выполнить три шага.

Ставим обратный клапан

Элемент необходим для того, чтобы направленный в вентиляцию загрязненный воздушный поток не возвращался обратно в помещение. Такое возможно при сильном ветре, засорении вытяжного канала и т.д. Причин может быть много. Зная об этом, желательно предотвратить неприятное явление. Проще всего установить купленную в магазине деталь, но если по каким-либо причинам это невозможно, ее достаточно легко собрать своими руками.

Каминная вытяжка MAUNFELD Lee Light

Конструкция включает два основных элемента: короб и заслонку. Первый изготавливается из жести. Его диаметр должен составлять три четверти от сечения отводящей воздух детали. Заслонка вырезается из алюминиевого листа, можно взять плотный пластик и даже картон. Посредством пружины ее закрепляют на коробе так, чтобы выходящие из помещения воздушные потоки открывали закрытое пластиной отверстие.

При изменении направления створка закрывается.

Пружину тоже можно изготовить самостоятельно. Для этого берется кусочек проволоки длиной около 120 мм, сечением 0,3. Из него выполняется деталь. Ее нужно затянуть так, чтобы она смогла возвращать открытую потоком заслонку в исходное положение. Готовый к работе клапан устанавливается на входе вентиляционной шахты на кухне. Важно проверить, насколько он герметичен. Если вдруг обнаружатся щели, их нужно убрать.

Pixabay

Закрепляем прибор

На этом этапе нужно закрепить корпус на стене. Для этого выполняем несколько простых операций.

1. Проводим разметку. Определяем место, где нужно закрепить подвесное устройство. Карандашом или маркером отмечаем на стене точки, в которых будут установлены крепежи.
2. Готовим отверстия. В намеченных точках выполняем отверстия под дюбели. Вставляем в них пластиковые вкладыши.
3. Устанавливаем кронштейны или другие крепления, которые идут в комплекте с устройством, и надежно закрепляем на них изделие.

Поскольку конструкция оборудования включает вентилятор, для его работы необходимо подключение к сети. Поэтому неподалеку должна находиться розетка. Корпус надежно закрепляется к стене. Для этого используются кронштейны или другие крепления, которые идут в комплекте с устройством.

Pixabay

Монтируем воздуховод

Установка на кухне вытяжки наклонного типа, как и любой другой рециркуляционной разновидности предполагает обустройство отводящего воздух канала. Сделать это можно двумя способами.

Жесткая труба

В качестве воздушного канала могут использоваться элементы из пластмассы или металла. Они представляют собой прямые конструкции, для их подключения и соединения используются специальные фитинги: углы и переходники. Такие трубы хорошо использовать на участках с минимальным количеством поворотов. Они отличаются более высокой стоимостью, зато привлекательны, поэтому дополнительный декор не потребуется.



Каминная вытяжка MAUNFELD Tower light

Перед установкой необходимо точно определить размеры и конфигурацию необходимых элементов. Важно сделать это правильно, поскольку подогнать их невозможно. Если все подобрано правильно, соединение получится достаточно герметичным. Но в любом случае при его сборке желательно промазать края деталей герметиком, чтобы добиться полной непроницаемости.

Pixabay

Гибкая гофра

Пластичная гофрированная деталь. Выпускается в разных размерах, стоит меньше жесткого аналога. Подбирается по сечению вентканала и отвода вытяжного оборудования. Ее преимущество — предельно простой монтаж. При этом устройство дает возможность создать воздуховод любой формы, оно надежно и достаточно долговечно. Недостатком считается слишком непритязательный вид. По этой причине ее обычно дополнительно закрывают какой-либо декоративной накладкой.

Каминная вытяжка LEX Mini 500 white

Еще один минус гофры — шум при работе вытяжки. Поэтому перед установкой ее максимально растягивают. Один край элемента крепится к отводу на корпусе вытяжного оборудования. Для максимальной прочности его затягивают хомутом. Второй край соединяется с вентканалом. На него ставится решетка с отверстием под воздуховод. Труба вставляется в него и закрепляется.

Pixabay

В отличие от подвесного аналога, это устройство монтируется внутри мебели. Так, чтобы на виду оставалась только панель управления. Для размещения конструкции обычно выбирается шкафчик. Его размеры должны точно соответствовать габаритам прибора. Хорошо изготовить его на заказ, что даст лучший результат. Возможна и подгонка уже использующейся мебели, это будет чуть сложнее.

Как правильно встраивать вытяжку в уже установленный шкаф

1. Вынимаем дно и полки. Устанавливаем дополнительный крепеж, чтобы увеличить прочность конструкции.
2. Намечаем на извлеченных деталях контуры будущих отверстий под корпус и воздуховод. Если размеры оборудования совпадают с дном мебели, нужны будут только проемы под трубу.
3. Аккуратно вырезаем отверстия по намеченному контуру. Обрабатываем края.
4. Устанавливаем конструкцию в шкаф. Выставляем ее нижний край на уровне дна мебели, надежно закрепляем корпус.
5. Ставим на место полочку.
6. Монтируем воздуховод, пропуская его в подготовленное отверстие в полке. Если вентканал находится в стене за мебелью, убираем заднюю стенку. Тогда проем в полке не понадобится.
7. Подключаем оборудование к сети и проверяем его работу.

Unsplash

Мы разобрались, как установить вытяжку на кухне своими руками. Это просто и вполне доступно даже мастеру без большого опыта. Некоторые затруднения может вызвать монтаж воздуховода, особенно если это жесткая конструкция с переходниками. Начинающему ремонтнику лучше выбирать гофру, которую максимально просто установить. В заключение предлагаем видео, рассказывающее о процессе самостоятельного монтажа вытяжного оборудования.

Материал подготовила

Инна Ясиновская

Своими руками

Как установить вытяжку над плитой: газовой, электрической

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Содержание статьи

• 1 Как повесить вытяжку над плитой
• 2 Этапы монтажа
• 3 Крепление к стене навесной или купольной модели
• 4 Установка встроенной вытяжки в шкаф
• 5 Как подключить вытяжку к электричеству
• 6 Воздуховод для кухонной вытяжки
  • 6. 1 Размеры воздуховодов для вытяжек
  • 6.2 Как крепить гофру к вытяжке и вентиляции
  • 6.3 Как крепить воздуховод к стенам
• 7 Куда и как выводить воздуховод
  • 7.1 Как вывести на улицу
  • 7.2 Чтобы вытяжка не мешала естественной вентиляции в кухне

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

• Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
• Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.





Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.





Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

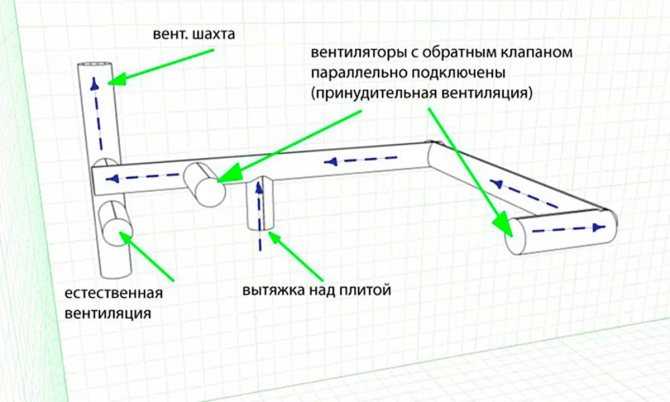

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Как легко установить настенную вытяжку – Руководство по самостоятельной установке

Зачем использовать вентилируемую вытяжку

Вытяжки необходимы для избавления от вредных, дурно пахнущих паров, дыма и запахов с вашей кухни. Чем вентилируемая вытяжка отличается от невентилируемой? Хороший вопрос.

Вот в чем дело: когда вы используете плиту и духовку, вы выделяете много дыма и газов, о которых мы говорили. Это особенно актуально, если у вас есть газовая плита. Кулинарный дым может быть опасен, потому что он содержит более 200 вредных газов и включает 2 химических соединения (которые известны как канцерогены). Кроме того, они пахнут в вашем доме.

Вентиляционные вытяжки имеют большое значение. Они удаляют весь этот дым, запах и пар, распространяя их за пределами вашего дома. Таким образом, вместо того, чтобы просто раздувать этот воздух и жир, они выводят его наружу. Чтобы обеспечить наилучшую производительность и лучшее качество воздуха, вам необходимо проветрить вытяжку перед использованием. Hauslane может показать вам, как вентилировать вытяжку через стену.

Углекислый газ обычно содержится в воздухе, однако известно, что более высокие концентрации убивают пауков и мух. Неизвестно, что долгосрочные последствия приготовления пищи и повышенного уровня углекислого газа могут сделать с организмом.

Что нужно для вентиляции вытяжки через стену

Не прыгайте в установку вытяжки неподготовленными. Для работы вам потребуются следующие инструменты и материалы:

✦ Вытяжка и инструкция
✦ Рулетка
✦ Уровень
✦ Канцелярский нож

2
✦ Алюминий или воздуховод лента
✦ Разводной ключ
✦ Крестовая отвертка
✦ Саморезы
✦ Отделка из ПВХ*
✦ Силиконовый клей*
✦ Угловая шлифовальная машина*
✦ Угловая шлифовальная машина*
02 3 ✦ Настенная заглушка
✦ Прозрачный наружный герметик (кровельный)
✦ Плоскогубцы
✦ Кольцевая пила
✦ Электродрель
9001 0023 ✦ Защитные перчатки

*=необходим только при создании монтажной пластины

Шаги о том, как вентилировать вытяжку через стену

Обо всем по порядку. Прежде чем вы сможете приступить к установке вытяжки, вам необходимо в целях безопасности отключить электричество, питающее кухню. Убедитесь, что ваше рабочее место не загромождено и не загромождено.

✦ Шаг 1: Откройте упаковку вытяжки и разложите детали
Сначала откройте упаковку вытяжки, если вы еще этого не сделали. Выньте все детали и еще раз проверьте, все ли у вас есть. Отложите упаковку.

✦ Шаг 2: Отметьте отверстие для винта и проведите вертикальную линию
Возьмите карандаш и уровень. Нарисуйте вертикальную линию на несущей стене до потолка в центре места, где будет располагаться вытяжка. Если вы не можете подняться до потолка, просто поднимитесь так высоко, как сможете.

✦ Шаг 3: Проведите горизонтальную линию
Затем проведите горизонтальную линию на высоте не менее 24 дюймов или не более 30 дюймов над варочной поверхностью. Если у вас есть газовая плита, вам понадобится 30 дюймов расстояния.
Затем возьмите кронштейн дымохода и поместите его на стену примерно в 1 дюйме от потолка или верхнего предела. Убедитесь, что он совпадает с вашей вертикальной линией.
Ознакомьтесь с местными строительными нормами, так как они различаются в зависимости от города.

✦ Шаг 4: Определите, где на внутренней стене будет проходить воздуховод

Далее вам нужно установить вентиляционный канал. Вот как шаг за шагом установить кухонный вентиляционный канал:

1. Найдите ближайшую наружную стену и проложите воздуховод за потолком или софитом
2. Протяните воздуховод как можно ближе к потолку (оставив воздуховод открытым для индустриального вида или соорудив софит, чтобы скрыть его) 3. Проложите воздуховод на чердаке/стене через крышу
Мы объясним, как протяните воздуховод через потолок к ближайшей внешней стене внизу.

✦ Шаг 5: Проделайте отверстие для воздуховода
Проделайте в потолке отверстие немного большего размера, чем воздуховод для вентиляции, чтобы воздуховод проходил через потолок/потолочное перекрытие. Кольцевая пила — отличный инструмент для создания ровного проема с идеальным расстоянием. Удалите весь материал внутри, чтобы вы могли провести воздуховод в отсеке для балок. Примечание: не удаляйте балки, так как это может нарушить целостность конструкции здания. Если вы не можете проложить воздуховод в перекрытии, мы рекомендуем прокладывать воздуховод снаружи или через воздуховод на чердаке/стене через крышу.
: После завершения вы можете сделать еще одно отверстие снаружи дома (внешняя стена). Место отверстия должно соединяться с пролетом балки, где будет проходить воздуховод.

✦ Шаг 6: Подготовьте заглушку для стены и при необходимости сделайте ее водонепроницаемой
Возьмите заглушку для стены и вставьте ее в отверстие снаружи дома, чтобы подготовить ее к монтажу. Если вытяжка не плотно прилегает к стене, вы можете использовать отделку из ПВХ, чтобы обеспечить ровную поверхность для настенной крышки, чтобы она хорошо сидела на внешней стене. Это поможет сделать отверстие водонепроницаемым.

✦ Шаг 7: Изготовьте монтажную пластину
Отрежьте окантовку из ПВХ, чтобы она соответствовала размеру и форме настенной заглушки. Затем вырежьте в отделке из ПВХ отверстие того же размера, что и отверстие воздуховода. Это будет ваша монтажная пластина.

✦ Шаг 8: Вставьте и прикрепите монтажную пластину
Положите ПВХ-окантовку на отверстие в наружной стене и отметьте ее периметр карандашом. Затем удалите эту часть внешнего сайдинга с помощью угловой шлифовальной машины.
Нанесите силиконовый клей вокруг отверстия в стене. Затем плотно вставьте отделку из ПВХ. Прикрепите его винтами и нанесите герметик или водонепроницаемые материалы вокруг отделки из ПВХ.

✦ Шаг 9: Прикрепите воздуховод к вентиляционной крышке
Хорошо, пришло время перейти к воздуховоду. Используйте алюминиевую ленту, чтобы прикрепить воздуховод диаметром 6 дюймов к настенной заглушке.

✦ Шаг 10: Прикрепите вентиляционную крышку к монтажной пластине и стене
Снаружи вставьте вентиляционную крышку в отверстие вместе с 6-дюймовым воздуховодом. Для его крепления используйте саморезы. Нанесите герметик или водонепроницаемые материалы вокруг заглушки, чтобы сделать ее водонепроницаемой.

✦ Шаг 11: Прикрепите любые колена
Пройдите внутрь и используйте алюминиевую ленту, чтобы прикрепить колено к 6-дюймовому воздуховоду, идущему снаружи. Плотно вставьте колено (при необходимости) в фитинг. Используйте алюминий или клейкую ленту, чтобы прикрепить его к стене.

✦ Шаг 12: Привинтите монтажные скобы
Привинтите монтажные скобы вытяжки к кухонной стене и стенным стойкам

✦ Шаг 13: Установите монтажную крышку
Совместите вытяжку с монтажными скобами и прикрутите ее с помощью шурупов, вбитых в шпильки стены. Прикрепите воздуховод к выходному переходнику. Проклейте все стыки на воздуховоде, чтобы обеспечить правильное соединение, используя алюминиевую ленту.
Для остальной части установки вентиляционного колпака следуйте инструкциям вашего руководства. Вы уже на пути к новым кулинарным впечатлениям! Оставайтесь с нами в блоге Hauslane, где вы найдете еще больше советов и рекомендаций.

Чтобы узнать больше об установке вытяжек, свяжитесь с Hauslane сегодня.

Посмотрите наши видео по установке.

✦ Вытяжка Hauslane WM 530, пошаговая установка

✦ Вытяжка Hauslane PS38, пошаговая инструкция по установке

Как установить вентиляционную крышку вытяжки

БЛОГ HAUSLANE

Автор Arnie Hauslane Expert

4 минуты чтения | Последнее обновление 07. 04.2023

Лучше иметь вытяжку, чем открывать окна и двери, чтобы проветрить кухню после ужина. Если вы любите менять стиль своей кухни, вы можете рассмотреть возможность добавления вентиляционной крышки вытяжки. Этот забавный проект «сделай сам» можно завершить за выходные. Вот как это сделать.

Facebook Pinterest

Что мы рассмотрим:

• Шаг 1: Материалы и инструменты
• Шаг 2: Установите вытяжку
• Шаг 3: Добавьте боковую накладку шкафа
• Шаг 4. Установите раму
• Шаг 5: Установите опоры угловой рамы
• Шаг 6: Прикрепите крышку вытяжки
• Шаг 7: Добавьте накладку крышки
• Шаг 8: Замазка, грунтовка и покраска
• Шаг 9: Прикрепите деревянную доску к раме
• Шаг 10. Установка боковых панелей
• Шаг 11: Завершите рамку

1. Соберите материалы и инструменты

Прежде чем приступить к работе, подготовьте все материалы и инструменты в одном месте. Вы захотите перепроверить размер своих досок и убедиться, что они правильно соответствуют вашей вытяжке. Убедитесь, что у вас есть следующие предметы для изготовления и установки вентиляционной крышки вытяжки:

• Торцовочная пила
• Гвоздезабивной пистолет
• Крег Джиг
• Циркулярная пила
• Рулетка
• Зажимы
• Уровень
• 1×6 на 8 футов
• 8 футов x 4 фута, фанера толщиной 1/4 дюйма
• 1×2 на 8 футов
• 2×2 на 8 футов
• Две решетчатые доски размером 1/4″ x 8 футов и толщиной 1/4 дюйма
• 1×4 доски толщиной 3/4 дюйма
• Штифтовые гвозди размером 1 дюйм, 1 1/4 дюйма и 2 дюйма
• Два винта 1/2 дюйма
• Два винта Kreg 1/2 дюйма
• Окрашиваемый герметик

• Легкая шпаклевка
• Краска
• Морилка
• Полиуретан

3. Добавьте боковую обшивку шкафа (дополнительно)

Этот шаг является необязательным, но его необходимо выполнить, если у ваших шкафов нет боковых обшивок. Просто используйте 1×2 (высота должна соответствовать вытяжке), чтобы создать декоративные элементы и добавить их с помощью гвоздезабивателя.

4. Установите раму

Этот шаг необязателен, но его необходимо выполнить, если у ваших шкафов нет боковых накладок. Просто используйте 1×2 (высота должна соответствовать вытяжке), чтобы создать декоративные элементы и добавить их с помощью гвоздезабивателя.

5. Установите опоры угловой рамы

Гвозди 1×2 глубиной ¼ дюйма в шкафы. Затем добавьте два 2×2, уложенные друг на друга, с 2-дюймовыми гвоздями с каждой стороны. Проведите передние угловые доски 1×2 мимо сложенных друг на друга 2×2, чтобы определить необходимый угол и определить срезы верхнего угла. Прибейте нижнюю часть доски к стопке 2х2. Наконец, прикрепите 1×2 внутри передних углов шкафа.

6. Прикрепите крышку вытяжки

С помощью циркулярной пилы отрежьте 1/4-дюймовую фанеру по размеру передней крышки. Закрепите его на 1×2 с помощью однодюймовых гвоздей и гвоздезабивателя. Зажмите фанеру, чтобы обвести форму, которую нужно вырезать. Используйте циркулярную пилу и линейку, чтобы сделать разрез.

7. Добавьте накладку крышки

Обрежьте переднюю крышку капота и используйте 1-дюймовые гвозди. В зависимости от размера вытяжки вы можете добавить отделку по бокам.

8. Позаботьтесь о герметике, грунтовке и покраске

Используйте герметик для заполнения всех зазоров и швов. Вы можете заполнить отверстия легкой шпаклевкой. Загрунтуйте и покрасьте крышку выбранной краской.

9. Установите деревянную доску на раму

Чтобы создать накладку для передней части вентиляционной крышки вытяжки, вырежьте доску 1×6. Убедитесь, что передняя панель имеет скос под углом 45 градусов на каждом конце. Две боковые доски должны иметь конец под углом 90 градусов и конец под углом 45 градусов.

10.
