Как собрать проходной выключатель: Как сделать проходной выключатель из обычного и наоборот — как подключить маршевый вместо простого. Делаем проходной выключатель своими руками

Содержание

Как подключить проходной выключатель. Разбираемся, в чем разница между простым, проходным и перекрестным выключателями.

Где можно устанавливать?

Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:

  1. Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
  2. Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
  3. Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света. Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.

На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.

Принцип работы

Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.

Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.

При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный. В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.

За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

  1. Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
  2. Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

  • высокая надежность и безопасность эксплуатации;
  • мгновенное отключение электроснабжения помещения при необходимости из любой точки;
  • оптимальное расходование электроэнергии;
  • низкая себестоимость;
  • простая установка, не требующая привлечения специалистов;
  • отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Недостатки

Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.

Выделим основные:

  1. При незнании главных отличий их легко спутать с обычным выключателем.
  2. Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
  3. В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
  4. Более высокая цена из-за особенностей конструкции.

Порядок монтажа устройства

Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.


Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания

При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.

К распредкоробке будет подходить пять проводов:

  • кабель от осветительного прибора;
  • питающий провод от автомата;
  • провод от второго проходного выключателя.

Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно выбрать сечение кабеля для домашней проводки.

Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, «ноль» выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.

Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.

Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:

  • освободите от изоляции концы проводов;
  • используя индикатор, найдите фазный провод и нулевой;
  • проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
  • на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
  • соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
  • к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.

Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать самозажимные клеммники.

Другие способы и правила качественного и правильного соединения проводов мы рассмотрели в этой статье.


В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях

Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.

При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы подключения проходного выключателя с двух и трех мест, снабдив материал наглядными схемами.

Схема подключения двух проходных выключателей

Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью. В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.


Электрическая схема подключения двух проходных выключателей

Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.

Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.

Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.


Разводка проводов между двумя проходными выключателями.

В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка. Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.

Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.


Разводка проводов по жилому помещению

Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.

Вариант управления освещения с трех точек

Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.

Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.


Схема электрическая включения лампы из трех мест.

Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:

  1. Нулевой провод подключается к одному из проводов лампы.
  2. Фазный провод подключается к входному контакту одного из проходных выключателей.
  3. Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
  4. Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
  5. Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.

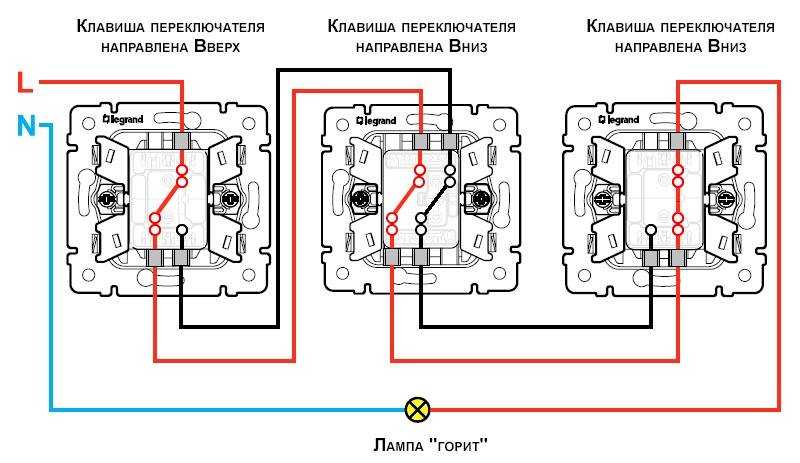

Схема та же, но показано более доходчиво, куда именно подключать провода.


К каким клеммам подключаются провода.

Примерно так следует развести провода по помещению.

На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.


Схема организации вкл/выкл лампы на 5 точек.

Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

Двухклавишный проходной выключатель: схема подключения

Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.

В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.

Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.


Вариант разводки проводов для подключения двухклавишных проходных выключателей.

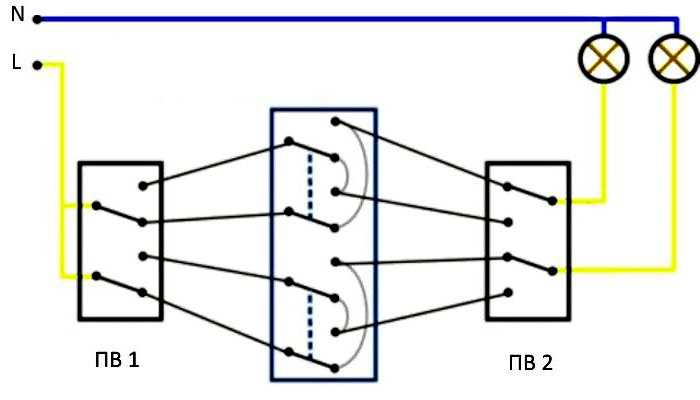

Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.


Управление работой двух ламп освещения из четырех точек.

Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.

Схема управления освещением из четырех мест

Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.

В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.

Схема подключения трехклавишного проходного выключателя

При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:

  • Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
  • Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
  • Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
  • Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.

В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.

Схема на пять точек

При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.

В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

  • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
  • аккуратно выдавливается сердцевина выключателя;
  • отжимаются зажимы корпуса на внутреннем механизме выключателя;
  • одна из клемм вынимается из гнезда;
  • переустанавливается один контакт напротив другого;
  • на контакты устанавливается коромысло;
  • корпус собирается обратно.


Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Как из проходного выключателя сделать обычный выключатель?

Что делать, если есть проходные выключатели, а нужны обычные?

Ведь бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Схема подключения проходного переключателя для работы на две линии Схема подключения проходного переключателя для работы на две линии

Конечно, это можно назвать расточительством или глупостью. Тем не менее, на практике такие случаи я встречал не раз.

Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот схема, показанная на фото выключателя:


Включение проходного выключателя по схеме обычного выключателя Включение проходного выключателя по схеме обычного выключателя

В данном случае показан сдвоенный проходной выключатель (т.е.  два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».

Источники

  • https://ElektrikExpert.ru/podkljuchenie-prohodnogo-vykljuchatelya-shemy.html
  • https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel
  • https://electric-220.ru/prohodnoj-vykljuchatel-shema-podkljuchenija-iz-raznyh-mest
  • https://sovet-ingenera.com/elektrika/rozetk-vykl/shema-podklyucheniya-prohodnogo-vyklyuchatelya.html
  • https://stroyday.com/shema-podklyucheniya-prohodnogo-vyklyuchatelya/
  • https://FishkiElektrika.ru/dvuhklavishnyy-prohodnoy-vyklyuchatel
  • http://remoo.ru/elektrika/prohodnoj-vyklyuchatel-skhema-podklyucheniya
  • https://zen.yandex.ru/media/samelectric/prohodnoi-vykliuchatel-rasskazyvaiu-kak-ego-primeniat-61548b2948745b42e48bf179





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Выключатель проходной – что это такое, схемы подключения, принцип работы

Содержание:

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Дополнительные названия – перекидной, дублирующий или перекрестный переключатель.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится. При ремонте такой цепи надо учитывать, что один из проводов между выключателями всегда находится под напряжением.

Область применения

  1. Лестницы – выключатели устанавливаются на первом и втором этаже. На одном этаже включили свет, поднялись по лестнице и выключили. Если Ваш дом трех или четырех этажный, то Вы можете воспользоваться схемой, указанной на рисунках 2 и 3.
  2. Спальни – один выключатель устанавливается у входа в комнату, а второй и третий по обе стороны кровати. Вошли в комнату – включили свет, легли спать – выключили. Для включения освещения из 3 мест используется схема с перекрестным выключателем (см. рис. 2).
  3. Коридоры – в начале коридора включили свет, прошли по коридору и на другом конце выключили.
  4. На дачных участках – для освещения дорожек.

Разумеется, список далеко не исчерпывающий и можно придумать множество других вариантов.

Схемы подключения проходных выключателей:

Здесь представлены правильные схемы проходных выключателей для управления освещением из двух, трех и более мест.

Две точки управления:

Схема управления проходными выключателями из двух точек предельно проста. Для ее воплощения потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

Три точки управления:

Для управления из трех точек понадобится два переключателя на два направления и один перекрестный выключатель. Перекрестные выключатели – это разновидность проходных выключателей, которые были специально разработаны для включения/выключения одного и того же светильника (группы светильников) из трех и более точек. Он имеет четыре контакта и его подключение в цепь весьма простое.

Перекрестный выключатель можно купить в магазинах или сделать из двухклавишного проходного выключателя. Для этого нужно поставить пару перемычек, затем аккуратно склеить клавиши клеем или заменить их одной большой клавишей от одноклавишного выключателя.

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

Четыре точки управления и более:

Принцип действия данной схемы не отличается от предыдущей, просто в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться хоть до бесконечности.

Выбор, конструкция и отличия проходных выключателей

Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:

1Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм2

2Не пытайтесь собрать подобную схему на обычных выключателях.

Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!

На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.

Проходной же правильнее называть не выключателем, а переключателем.

Так как он, именно переключает цепь с одного рабочего контакта на другой.

По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

А вот с обратной стороны сразу видна вся разница:

  • у проходного 1 клемма сверху и 2 снизу
  • у обычного 1 сверху и 1 снизу

Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.

Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.

Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.

Подключение проходного переключателя

В первую очередь необходимо правильно подключить сам выключатель в подрозетнике. Снимаете клавишу и накладные рамки.

В разобранном состоянии можно легко увидеть три контактных клеммы.

Самое главное – это найти общую из них. На качественных изделиях с обратной стороны должна быть нарисована схема. Если вы в них разбираетесь, то можно легко сориентироваться по ней.

Если же у вас бюджетная модель, или для вас любые электрические схемы темный лес, то на помощь придет обыкновенный китайский тестер в режиме прозвонки цепи, или индикаторная отвертка с батарейкой.

При помощи щупов тестера попеременно касаетесь всех контактов и ищете тот, на котором тестер будет “пищать” или показывать “0” при любом положении клавиши ВКЛ или ВЫКЛ. Еще проще это сделать индикаторной отверткой.

После того как вы нашли общую клемму, на нее нужно подключить фазу с кабеля питания. На остальные клеммы присоединяете два оставшихся провода.

Причем какой из них куда, не имеет существенной разницы. Выключатель собирается и закрепляется в подрозетнике.

Со вторым выключателем проделываете ту же самую операцию:

  • ищите общую клемму
  • подключаете на нее фазный проводник, который будет идти на лампочку
  • на оставшиеся подсоединяете две другие жилы

Преимущества установки проходного выключателя

Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.

Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.

Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.

Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:

  • высокая надежность и безопасность эксплуатации;
  • мгновенное отключение электроснабжения помещения при необходимости из любой точки;
  • оптимальное расходование электроэнергии;
  • низкая себестоимость;
  • простая установка, не требующая привлечения специалистов;
  • отсутствие сложных настроек.

Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим

Схема подключение проводов проходного выключателя в распредкоробке


Схема без заземляющего проводника.

Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:

  • кабель питания с автомата освещения распредщитка
  • кабель на переключатель №1
  • кабель на переключатель №2
  • кабель на светильник или люстру

При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:

  • белый(серый) – фаза
  • синий – ноль
  • желто зеленый – земля

или второй вариант:

  • белый (серый)
  • коричневый
  • черный

Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”

  1. Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
  2. Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение.
    Этот провод подключается к корпусу светильника.
  3. Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1.

А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение.

Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой. Причем абсолютно не важно как вы их соедините.

Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.

Основные правила подключения в этой схеме которые вам нужно запомнить:

  • фаза с автомата должна приходить на общий проводник первого выключателя
  • и эта же фаза должна выйти с общего проводника второго выключателя на лампочку

  • два остальных вспомогательных проводника, соединяются между собой в распредкоробке
  • ноль и земля подаются напрямую без выключателей сразу на лампочки

Что покупать для реализации схемы

Понимая, как работает проходной выключатель, можно самостоятельно смонтировать схему удобного управления освещением.  На рынке электротоваров популярны изделия нескольких фирм, например  проходные выключатели legrand . Они функциональны, имеют привлекательный дизайн,  некоторые со светодиодной подсветкой.

Проходной выключатель legrand valena, если он без пары, может работать как простой.  Но обычно их покупают парами.

Покупатели часто спрашивают, чем внешне отличается проходной выключатель от обычного. Отличий немного: предприятия используют единую конструкцию корпуса для разных устройств. На проходных нет маркировки, указывающей включение (иногда она все же есть, из-за использования стандартных комплектующих, но на нее не  обращают внимания). Отличия в соединении электрических контактов без труда определит человек, знакомый с электротехникой.

На рисунке показано подключение пары проходных выключателей legrand, работающих на одну группу светильников.

Проходные выключатели, как и обычные, выпускаются с одной или с двумя клавишами. Двухклавишные управляют двумя группами светильников. Можно, например, регулировать яркость освещения, включая и отключая в люстре группы лампочек. Ничем не хуже изделия других фирм: lezard, lexman, abb, шнайдер электрик. Проходные выключатели lezard соединяются по такой же схеме, как и сделанные фирмой legrand, и другими фирмами.

Собрать схему из устройств от любых производителей очень просто, но иногда возникают сложности, поскольку на коммерческих сайтах в интернете встречаются схемы с ошибками. Иногда дешевые китайские устройства сопровождаются бумажными инструкциями с ошибками в схемах. Пользуйтесь простейшей схемой, на которой все ясно, которую вы понимаете.

Двухклавишный проходной выключатель: схема подключения

Чтобы с нескольких мест управлять освещением двух ламп (или групп ламп) с одного выключателя есть двухклавишные проходные выключатели. Они имеют шесть контактов. При необходимости общие провода находите по тому же принципу, как и в обычном устройстве этого типа, только прозванивать придется большее количество проводов.

Схема подключения 2-х клавишного проходного выключателя отличается только тем, что проводов будет больше: фаза должна подаваться на оба входа первого выключателя, также как и с двух входов второго должна уходить на две лампы (или две группы ламп, если речь идет о многорожковой люстре).

Принцип подключения двухклавишных проходных выключателей

Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. В этом случае одна пара контактов заводится на один перекрестник, вторая — на другой. И дальше, при необходимости они между собой соединяются. На последний в цепи двухклавишный переходной выключатель подключают выходов обоих перекрестников.

Как организовать управление двумя лампами из четырех мест

Если вдуматься, все не так уж и сложно, а схема подключения проходного выключателя из 2-х точек, так вообще простая. Только проводов много…

Основные рекомендации при монтаже двухклавишных проходных выключателей

При монтаже как стандартных, так и двухклавишных проходных выключателей рекомендуется:

  1. Высота размещения от уровня пола должна быть 90 см.
  2. Расстояние от дверного или оконного проема до проходного выключателя должно быть не менее 15 см.
  3. Распределительные коробки с коммутацией необходимо располагать на видном месте и при этом их размещение должно выполнятся на расстоянии 15–30 см от уровня потолка.
  4. Для монтажа проходных выключателей рекомендуется применять 3-х жильный гибкий кабель с сечением 1,5 мм² (ВВГнг, ПВСнг, ШВВП и так далее).
  5. Кабельно-проводниковая продукция должна быть проложена в гофре, в штробах или кабель-каналах.
  6. Все металлические поверхности светильников в обязательном порядке должны быть заземлены.

Можно ли использовать проходной выключатель как обычный

Бывают ситуации, когда из дублирующего выключателя нужно сделать простое 2-клавишное устройство. Это несложно реализовать, если девайс подключить, как обычный.

Вопрос в том, зачем это делать, ведь тогда теряется суть всей идеи, а переплачивать за более дорогостоящий девайс нет смысла.

Можно ли из простого выключателя сделать проходной

Теперь рассмотрим обратную ситуацию, когда из обычного выключателя нужно сделать переходной. Для этого потребуется пара простых выключателей с одной или двумя клавишами.

Желательно, чтобы они были выпущены одним заводом-изготовителем и имели идентичные габариты.

Задача в том, чтобы добавить дополнительный контакт в простой выключатель.

Но сразу отметим, что лучше не тратить время на такую переделку, а сразу купить дублирующий переключатель.

Но если все-таки решились, то алгоритм действий такой:

  1. Предварительно проверьте, что конструктивные особенности девайса позволяют поменять клеммы местами.
  2. Снимите клавишу с клипсами.
  3. Демонтируйте электрическую часть.
  4. Один из контактов достаньте из гнезда и разверните на 180 градусов.
  5. Срежьте одну из площадок общей группы.
  6. Соберите девайс и убедитесь, что он работает правильно.
  7. Закройте устройство одной крышкой или оставьте две кнопки, но склейте их друг с другом.

Можно ли сделать своими руками?

Как видно из рассмотренного выше раздела, проходной выключатель можно сделать самостоятельно. Для этого потребуется обычный одно — или двухклавишный выключатель. Алгоритм действий описан выше, поэтому повторяться нет смысла.
Как найти скрытую проводку в стене квартиры прибором и без

Недостатки проходных выключателей

Одним из минусов проходных выключателей является необходимость штробления стен под них. Организация электролинии с проходным выключателем имеет несколько минусов:

  • затраты времени и сил на штробление стены при скрытой проводке;
  • необходимость подключения пульта ДУ через обычную клавишу для моделей с датчиками движения;
  • нерентабельность для квартиры из-за штроб под кабель и установки дин-рейки;
  • сложности с определением клемм;
  • отсутствие четкости положений «ВКЛ» и «ВЫКЛ».

Эксперты отмечают, что устройства больше подходят для загородных коттеджей, дач, частного сектора, чем для квартиры.

Проходной выключатель удобно использовать в помещениях с несколькими группами осветительных приборов. Устройство обеспечивает комфорт управления светом, безопасность перемещения людей. В настоящее время схема проходного переключателя света, управляемая с трех мест, не привязывается к планировке жилого объекта.

Необходимое оборудование и материалы

  • Выключатели
  • Монтажная коробка
  • Электроизоляционная лента
  • Клеммы
  • Отвертки крестовые и обычные
  • Нож для монтажа
  • Бокорезы
  • Плоскогубцы
  • Ключи гаечные
  • Электрокабель

Если в помещение уже проведена проводка, и нужно установить дублирующие выключатели, тогда нужно сделать штробы или открытый монтаж кабелей. Для того чтобы сделать штробы понадобиться перфоратор и штроборез. Еще нужен алебастр. Он будет крепить гофтрубу. В случае открытого монтажа необходима распределительная коробка, с помощью гофтрубы она крепится на стену.

Какой лучше использовать кабель

По действующим правилам при подключении дублирующего выключателя рекомендуется задействовать 3-жильный медный кабель, имеющий сечение 1,5 кв. мм.

Наиболее популярные варианты:

  1. ВВГнГ-3х1,5.
  2. ШВВП-3х1,5.
  3. ПВСнг-3х1,5.

Главное отличие между указанными выше проводниками состоит в виде изоляционного покрытия и особенностях жил. При выборе кабеля учтите, чтобы она был маркирована по ГОСТу.

Это дает гарантию, что при покупке провода с сечением 1,5 кв. мм вы получаете именно этот параметр, а не 1,0 или, к примеру, 1,2 кв. мм. Помните, что несоответствие сечения может привести к перегрузке и аварии.

Основные ошибки подключения

Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.

Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателеях.

Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.

Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».
Уличные светильники на солнечных батареях для дачи и сада, для загородного дома, автономные светодиодные электростанции с датчиком, фото, видео

Советы безопасности


На щитке отключается электроэнергия при работе с любыми осветительными устройствами.

  1. Индикаторной отверткой проверьте наличие тока в сети.
  2. Если щит на лестничной площадке, повесьте объявление о том, что ведутся работы и перед совершением манипуляций с проводом, проверяйте наличие тока.
  3. Используйте защитные перчатки с изоляцией, которые защитят от удара током.
  4. При штроблении используется защитная одежда.

Проходные и перекрестные модели – лучшее решение для организации освещения в доме. А продуманная и грамотно спланированная схема размещения позволит обеспечить максимальный комфорт в доме. Выбирая подобные приборы, экономить на существующих моделях не стоит. Регулировка света с нескольких независимых точек – это комфорт и экономия электроэнергии. При этом такие устройства проработают дольше, чем любые датчики движения и хлопковые выключатели.

Нужно ли устанавливать дополнительную защиту на проходные выключатели

Согласно требованиям СНиП, ПУЭ, ПТЭЭП сети освещения должны быть защищены автоматическим выключателем с номиналом 6–10 А. На современном рынке наиболее популярными автоматическими выключателями считаются устройства от компаний ABB, Schneider, Eaton.

Исходя из этого на каждую отдельную комнату или офисное помещение в распределительном щитке рекомендуется устанавливать АВ с номиналом 10 А.

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?

Согласно требованиям главы 1.7 ПУЭ: «Заземление и защитные меры электробезопасности» все металлические и токопроводящие части которые могут оказаться под напряжением в процессе эксплуатации в обязательном порядке должны заземлятся.

Исходя из этого, если у Вас установлены светильники, люстры, бра, металлические точечные светильники то их в обязательном порядке необходимо заземлять. Это обеспечит вашу безопасность.

Итог

Если вам не совсем понятен принцип сложных коммутаций, просто соедините провода по одной из предложенных схем. При первом включении обязательно используйте защитный автомат: в случае ошибки он защитит цепь от короткого замыкания.

Предыдущая

РазноеЧто такое коэффициент трансформации — от чего зависит и что показывает

Следующая

РазноеАналоговый сигнал — определение и особенности. Чем отличаются аналоговый сигнал от цифрового — примеры использования

Как заменить выключатель света

Обновлено: 11.10.2022

Обслуживание дома для чайников

Изучить книгу Купить на Amazon легкий. Большинство современных переключателей имеют винтовые клеммы с каждой стороны с отверстиями сзади для ввода конца провода.

Как подключить выключатель света

Ослабьте винты сбоку устройства стандартной отверткой (вращая против часовой стрелки). Возможно, вам будет сложно вывести провода из задней части устройства. Чтобы удалить эти провода, вставьте лезвие небольшой отвертки в прорезь под отверстием, в которое вставляется провод, и надавите на него, когда вы вытащите провод. Вдавив лезвие отвертки в паз, вы освободите зажим на вставленном проводе. Вот некоторые описания каждого провода и куда они идут:
  • Белый (нейтральный) провод подключается к серебряному винту, либо вы вставляете его в отверстие для заднего провода на той же стороне устройства, что и серебряный винт.

  • Черный (горячий) провод идет к латунному винту или в отверстие в задней части устройства с той же стороны, что и латунный винт. Этот провод иногда красный.

  • Зеленый или неизолированный медный (заземляющий) провод, если он есть в устройстве, подключается к зеленой винтовой клемме на переключателе или к распределительной коробке.

Хотя штекерные соединения могут быть более удобными, они менее надежны, чем соединения с винтовыми клеммами, поэтому не используйте их!

Замена однополюсных выключателей света

Если на корпусе выключателя есть тиснение «Вкл.» и «Выкл.», и это единственный переключатель, который управляет освещением или розетками, это однополюсный переключатель. Чтобы заменить такой переключатель, выполните следующие действия.
  1. Отключите питание выключателя на главном автоматическом выключателе или панели предохранителей.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    К выключателю будут присоединены два или три провода: входящий горячий провод черного цвета; обратный провод, несущий нагрузку к светильнику, может быть черного, красного или любого другого цвета, кроме зеленого; а иногда и заземляющий провод зеленого цвета или из оголенной меди. В коробке могут быть и другие провода, но вы имеете дело только с теми, которые подключены непосредственно к выключателю.

    Вы можете найти белый провод с черной лентой, подключенный к выключателю. Эта лента указывает на то, что белый провод используется как черный или цветной провод в ножке переключателя, поэтому он не является нейтральным.

  4. Сравните ваш новый переключатель с тем, который вы заменяете, чтобы найти соответствующие места для электрических винтовых разъемов.

    Поскольку питание отключено, вы можете легко подобрать разъемы: вместо того, чтобы отсоединять все провода сразу и, возможно, запутаться, отвинчивайте и подключайте по одному проводу за раз.

  5. Подсоедините первый отвинченный провод к винту того же цвета на новом переключателе, что и на старом; сделать то же самое со вторым.

    Чтобы подсоединить провод к клемме, снимите примерно 1/2 дюйма изоляции с помощью инструмента для зачистки проводов и скрутите конец в петлю по часовой стрелке с помощью плоскогубцев с длинными губками. Петля должна охватывать винт клеммы не менее чем на две трети, но не более чем на три четверти. Закрепите провод вокруг винта по часовой стрелке, чтобы, когда вы затягиваете винт отверткой, усилие затягивания винта по часовой стрелке заставляло петлю плотнее оборачиваться вокруг винта.

  6. Аккуратно вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  7. Прикрутите пластину переключателя и включите питание.

Замена трехпозиционных выключателей света

Трехпозиционный переключатель удобен для управления светом из двух мест, например, вверху и внизу лестницы. Если слова «Вкл.» и «Выкл.» не выбиты на выключателе и это один из двух выключателей, управляющих одним источником света или розеткой, у вас трехпозиционный переключатель. Похоже, это должно называться двусторонним переключателем, верно? Название связано с тем, что эти переключатели имеют три клеммных винта.

Чтобы заменить трехпозиционный переключатель, выполните следующие действия:

  1. Отключите питание выключателя на панели цепи или предохранителя.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    Трехпозиционный переключатель имеет как минимум три провода, а возможно и четыре, в зависимости от того, есть ли у него провод заземления. Два провода прикрепляются к латунным винтовым клеммам, которые обычно находятся в верхней части переключателя, а дополнительный провод присоединяется к темной (не зеленой) винтовой клемме, которая обычно находится в нижней части переключателя. Отметьте этот третий провод куском ленты и отметьте провод на той же стороне переключателя прямо над ним куском ленты другого цвета.

    Новый коммутатор может иметь винтовые электрические разъемы в нескольких местах, чем коммутатор, который вы заменяете. Большинство переключателей имеют пару клемм на противоположных сторонах верхней части переключателя и одну клемму внизу.

  4. Снимите провода с выключателя.

  5. Подсоедините маркированные провода к соответствующим клеммам нового коммутатора.

    В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

  6. Если у существующего переключателя есть зеленый провод заземления, подсоедините провод к зеленой винтовой клемме нового переключателя или к распределительной коробке.

  7. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  8. Прикрутите пластину переключателя и включите питание.

Замена четырехпозиционных выключателей света

Если на корпусе переключателя нет выбитых слов «Вкл.» и «Выкл.», и он является центральным из трех переключателей, управляющих одним источником света или розеткой, это четырехпозиционный переключатель. Чтобы заменить четырехпозиционный переключатель, выполните следующие действия.
  1. Отключите питание выключателя на щитке или блоке предохранителей.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

    Этот переключатель имеет не менее четырех винтовых клемм. У него также может быть пятая клемма заземления (зеленая).

  4. Отметьте расположение четырех проводов лентой, чтобы можно было заменить их на новом выключателе; затем отсоедините провода от переключателя.

    В качестве альтернативы вы можете переключать по одному проводу со старого коммутатора на новый коммутатор.

  5. Подсоедините провода к соответствующим клеммам нового переключателя.

    Если у существующего переключателя есть зеленый провод заземления, подсоедините его к зеленой клемме нового переключателя или к распределительной коробке.

  6. Вставьте новый проводной переключатель обратно в электрическую коробку и закрепите его на месте.

  7. Прикрутите пластину переключателя и включите питание.

Замена выключателей на диммер

Замена стандартного однополюсного или трехпозиционного выключателя диммерным выключателем ничем не отличается от замены стандартного выключателя. Помните: диммерные выключатели не работают с большинством люминесцентных светильников, а для низковольтного освещения требуются специальные низковольтные диммеры.

Проверьте характеристики приобретаемого вами диммера. Большинство диммерных выключателей рассчитаны на мощность 600 Вт. Подсчитайте количество лампочек, которыми управляет выключатель, и сложите максимальную мощность лампы, разрешенную для светильника. Например, если переключатель управляет светильником, вмещающим до двух 100-ваттных ламп (всего 200 ватт), диммер на 600 ватт не будет иметь проблем, но цепочка из семи встроенных ламп может перегрузить диммер.

Чтобы заменить стандартный выключатель диммерным, выполните следующие действия:
  1. Отключите питание выключателя на панели цепи или предохранителя.

  2. Отвинтить и снять пластину переключателя; затем используйте тестер напряжения, чтобы убедиться, что цепь обесточена.

  3. Отвинтите выключатель от электрической коробки и вытащите его с подключенными проводами.

  4. Снимите провода со старого выключателя.

    Диммерные переключатели

    обычно подключаются к домашней электропроводке короткими отрезками провода, выходящим из корпуса переключателя, а не винтовыми клеммами.

  5. Используйте соединители (проводные гайки), поставляемые с приспособлением, чтобы соединить черные провода, выходящие из диммерного выключателя, с цветными проводами, которые были присоединены к клеммам на старом выключателе.

    Сначала скрутите провода вместе, а затем закрутите гайку.

  6. Вставьте новый переключатель обратно в электрическую коробку и закрепите его на месте.

    Корпус диммера больше заменяемого переключателя. Не просто насильно вставьте его. Часто вам нужно сначала изменить положение или лучше организовать провода, чтобы освободить место для него.

  7. Прикрутите пластину переключателя.

  8. Наденьте ручку управления, если она есть, на вал, выступающий из переключателя.

  9. Включите питание.

Об этой статье

Эту статью можно найти в категории:

  • Электрика ,

Как установить электрический выключатель0005

Знать, как установить электрический выключатель, полезно: это сэкономит вам время и деньги, если вы сможете сделать это самостоятельно. Для крупных электромонтажных работ вам необходимо воспользоваться услугами лицензированного электрика, но мелкий ремонт, такой как установка электрического выключателя, может быть выполнен практически любым. Даже без какого-либо предыдущего опыта в основных электромонтажных работах несколько простых инструкций помогут вам сделать это как профессионал. Вам просто нужны правильные инструменты и соответствующие меры предосторожности.

Этапы установки электрического выключателя

1. Отключите питание.

Любой проект, связанный с электричеством, следует выполнять с большой осторожностью. Прежде чем начать, выключите электричество. Некоторые люди просто отключают предохранитель, который контролирует питание в этой части дома, лучше всего отключить питание всего дома с помощью автоматического выключателя, чтобы избежать поражения электрическим током.

2. Снимите крышку розетки или переключателя.

С помощью отвертки выкрутите винт и отложите его в сторону.

3. Знайте свои провода.

Провода электрического выключателя бывают трех цветов: черный или красный, белый и зеленый/голый. Когда вы определите, что есть что, пометьте их кусочком липкой ленты, чтобы вы заменили их на те же позиции на новом переключателе.

Обычно два черных или красных провода прикреплены золотыми винтами к более узкому разъему розетки, и один из них находится под напряжением. Другой черный или красный провод соединяет выключатель со светом. Белые провода находятся на более широкой стороне вилки и обычно крепятся серебряными винтами. Неизолированный или зеленый провод подключается к заземляющему винту, который является одним из монтажных кронштейнов розетки.

4. Проверьте свой коммутатор.

При покупке двухпозиционных переключателей они должны иметь 2 клеммных винта с одной стороны, которые будут подключаться к черному или красному проводу. В нижней части другого должен быть зеленый заземляющий винт, который будет подключен к зеленому/оголенному медному проводу.

5. Зачистите провода.

После того, как вы ознакомитесь с выключателем и проводами, вы можете зачистить от ½ до 5/8 дюйма изоляции проводов с помощью инструмента для зачистки проводов или острогубцев.

6. Замените старый переключатель в распределительной коробке на новый.

Вытащите старый переключатель из распределительной коробки. Он должен легко удаляться. Теперь возьмите новый и поставьте его на то же место.

7. Снова прикрепите провода к правым винтам.

Подсоедините все провода к нужным винтам. Для этого вам понадобится проволочная гайка (закручивающийся соединитель), которую можно недорого купить в любом хозяйственном магазине. Если вам это нужно, поместите концы проволоки внутрь гайки. Убедитесь, что все винты затянуты, а контакты проводов прочные.

8. Закончить работу.

Когда провода привинчены, установите на место крышку. Затем пришло время включить питание и щелкнуть выключателем, чтобы проверить, работает ли он. Если это не так, вернитесь к шагу один.

Вот оно!

Вы наверняка сэкономите время и деньги, выполнив простой ремонт электрооборудования, например, самостоятельно установив новый выключатель. Только будьте очень осторожны в обращении с проводами, потому что электричество опасно. А когда вы сталкиваетесь с более сложными электрическими задачами, всегда лучше нанять профессионала. Вы можете найти кого-то, на кого можно положиться, если вы позволите хорошему домашнему гарантийному обслуживанию предоставить направление.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
