Как нарастить или соединить два электрических провода или кабеля

Содержание

• 1 Как соединить несколько проводов или кабелей
  • 1.1 Конструктор из стали
  • 1.2 Гайка и болт
  • 1.3 Болт, гайка, шайба
  • 1.4 Клеммы
  • 1.5 Разветвитель
  • 1.6 Обжимной колпачок
  • 1.7 Обжимные клещи
  • 1.8 Клеммник
  • 1.9 Клеммник-орех
  • 1.10 Скрутка проводов
• 2 Какие соединения проводов и кабелей использовать не стоит

Сегодня расскажем, как нарастить или соединить два электрических провода или кабеля. Увидите, что методик множество. Какую выбрать для электрических кабелей, решайте самостоятельно. Говорят, что алюминиевый и медный провод нельзя стыковать. Действительно, разовьётся электрохимическая коррозия. Для квартиры сойдет как вариант, на открытом воздухе электрическое соединение проводов или кабелей ослабнет, стык станет греться, пока не возникнет неисправность.

Как соединить несколько проводов или кабелей

На снимке последовательно показаны варианты стыковки проводов.

Варианты стыковки проводов

Конструктор из стали

Первая методика соединения проводов базируется на основе старого детского конструктора. Любой сумеет из полоски стали вырезать подобное (медь не берём из-за дороговизны). Электропроводность стали меньше в 7 раз, нежели у красной жилы, показанная на рисунке имеет сопротивление соединения проводов 0,1 Ом. Что касается электрохимической коррозии, для подобных стыков лучше брать оцинкованную сталь. Это единственный металл, способный ужиться рядом с медью в условиях сырости. В таком случае допустимо использовать обрезки старых сантехнических труб (по внешней поверхности). Не забудьте механически зачистить провода для уменьшения электрического сопротивления стыка. После прижатия болтом и гайкой конструкция прослужит долго. Плюс соединения проводов при помощи шины в относительно простой коммутации. Планку допустимо поставить на изолирующие ножки, к примеру, в распределительной коробке. Это не вариант для дома, а скорее, дачный выход из положения, когда рядом не оказалось магазина. Сталь не настолько агрессивна, как медь, с определённой долей опаски возможно цеплять и алюминий.

Гайка и болт

Второе соединение проводов демонстрирует, как поступить, когда на розетку или выключатель нужно подвести две жилы. Металл не берётся разнородным, в противном случае между плохими соседями прокладывается шайба из стали. Перед стыковкой проводов следует круглогубцами сделать колечки на концах каждой проволочки. Потом жилы последовательно надеваются на болт, затягивается гайка. Задача соединения проводов часто решается на проходных розетках. Специально приспособленная для этого электрическая оснастка стоит дороже обычной, не каждый захочет платить. В особенности, если ток потребления на соединении проводов мал. Проверьте тестером, чтобы сопротивление оказалось приемлемым, и используйте на здоровье. Метод монтажа: стена долбится насквозь, потом заделывается общий подрозетник для двух розеток, расположенных по обе стороны. В ходе монтажа первая точка разводится от второй. Преимущество – не потребуется дополнительного оборудования.

Клещи для зачистки провода

Болт, гайка, шайба

Третье соединение считается классическим. При помощи болта, гайки и шайб позволяет соединить три электрических провода и более. При помощи круглогубцев нужно на конце каждой жилы накрутить колечко, потом линии просто свинчиваются вместе. Для разнородных металлов применяйте разделительные шайбы из стали, если резьбы маловато, добавьте гравёрные. При использовании медной проводки трансформатора (как показано на фото) потрудитесь зачистить лаковую изоляцию (смывать не рекомендуем, это долго). Соединение разборное, подходит для перекоммутации проводов нужным образом.

Клеммы

Вариант с клеммами снижает сопротивление электрического соединения, решает сложности электрохимической коррозии. Как видно из фото, монтаж ведётся различными способами. Одна алюминиевая жила припаяна к клемме. Для результата используется специальная кислота (флюс) для пайки авиационного металла. Процесс долгий и нудный, зато качество получается отменным. Обратите внимание, латунные клеммы не входят в цепь электрохимической коррозии меди или алюминия. Допустимо стыковать жилы любого типа. Проще паяется медь. Второй конец просто обжат. На клемме два ряда загибающихся захватов: первый для металлической жилы, второй для изоляции. Соединение получается прочным, если правильно зачистить провод и грамотно воспользоваться плоскогубцами.

Разветвитель

Разветвитель позволяет объединить две линии в единую. Это часто требуется при разведении проводки для системы освещения: залы, раздельные санузлы. Положено на каждый патрон подать нулевой провод, непозволительной роскошью считается подводка четырех жил. Применяется методика ветвления. С одиночного конца жила обжимается ножом (металлический выступ на дне конструкции), с противоположного провод стискивается по образу предыдущего варианта. Внимательно зачищайте изоляцию, не удаляйте слишком сильно, это снижает прочность соединения.

Колпачки для проводов

Обжимной колпачок

Вариант с обжимным колпачком часто встречается в китайской технике: электрочайники, настольные лампы, масляные обогреватели. В этом случае жилы чуть зачищаются, потом плотно обжимаются на тисках или плоскогубцами. Это работает для медных проводов особой гибкости (состоят из множества мелких жил). Для металла большого сечения методика подходит намного хуже. Особенно туго подобным экстравагантным методом объединить разные по толщине жилы. Российские колпачки снабжаются резьбой. Тогда жилы чуть скручиваются вместе, вставляются внутрь, потом рекомендуется провернуть несколько раз по часовой стрелке. Способ подходит для особо гибких проводов, для толстого сечения работает намного хуже. Впрочем, сегодня силовой кабель чаще первого рода, сильно волноваться не стоит.

Обжимные клещи

Следующий тип соединения чаще используется в составе заливных муфт. Для работы потребуется инструмент, на фото лежащий рядом с образцом. Это своеобразные обжимные клещи. В районе ручки расположены доки для снятия изоляции с жил различного диаметра. В ходе работы инструмент слегка перекашивает,потребуется рукой отгибать провод в противоположном направлении. Делаем вывод, что приспособление годится исключительно для одиночных толстых жил. Для них снятие изоляции проходит без сучка и задоринки. Что касается муфты, внутри находится металлическая трубка, которая пережимается, прочно сдавливая металл. Происходит вроде холодной сварки, здесь главное попасть в яблочко. В случае правильного исполнения муфта прочно держит металл. Предупреждаем, нужна практика обращения с инструментов. Экземпляр, представленный на фото, куплен в FixPrice по дармовой цене.

Клеммник

Соединяющий клеммник

Клеммник (см. фото) считается стандартным средством для соединения двух проводов различного типа. Приспособление выпускается иногда в виде шины. В стандартном исполнении клеммник представляет собой пары зажимных контактов, разделённые диэлектриком. Фиксация ведётся мелкими болтиками. Шинный вариант изготовлен из латуни и при необходимости способен монтироваться внутрь распределительной коробки. Клеммник считается стандартным вариантом исполнения операции стыковки проводов. Известный А. Земсков рекомендует указанный способ наравне с заливными муфтами. Плюс методики: коммутация легко исправляется при неполадках, монтаж выходит простым и наглядным. Электрохимическая коррозия не грозит. Единственный минус просматривается, если жил масса, а места нет. Здесь гораздо лучше использовать индивидуальные клеммы по схеме, описанной выше в списке. Цена клеммника высокая, но проводов удастся заделать множество.

Клеммник-орех

Особой разновидностью клеммников считается«орех». Это две большие пластины, по четырём углам затягиваются винтиками. Конструкция заделывается в разборный корпус, имеющий вводы кабелей по каждой стороне. Получается своеобразный крест, куда заводят жилы. Плюс в хорошей герметизации конструкции и возможности по отдельности подтянуть каждую сторону. Впрочем, «орех» занимает немало места. Не всегда удаётся соединить два электрических провода указанным способом. Часто в середине клеммника присутствует третья пластина – для разделения медных и алюминиевых жил во избежание электрохимической коррозии.

Скрутка проводов

Напоследок оставили скрутку. Поговорим, как сделать правильно. Жилы берутся под углом 90 градусов. Потом просто обвивают друг вокруг друга. Если потрудитесь заглянуть внутрь цоколя галогенной лампочки, велика вероятность, что электроды колбы присоединены подобным образом. Умельцы эту операцию выполняют при помощи клещей для вязки арматуры. Процесс скрутки напоминает работу с велосипедным насосом – водишь ручкой туда и сюда.

Клещи нужны для узловых креплений арматуры фундамента. Это делается при помощи стальной проволоки, если строитель станет выполнять работу без помощи специального инструмента, кисти не выдержат долго. Клещи сильно облегчают процесс. Проволока захватывается, ручки ставятся на стопор. Остаётся потянуть на себя за привод, чтобы получить качественную скрутку.

Для стыковки кабелей используются заливные муфты. Все жилы с обеих сторон зачищаются от изоляции, объединяются при помощи выбранной методики из описанных, потом узел закрывается кожухом. Приспособление демонстрирует пару-тройку отверстий, одно несёт в составе резьбовое соединение и прокалыватель в виде иглы. В комплекте идёт герметичный пакет, разделённый надвое и содержащий в секциях компоненты эпоксидного клея. Процесс заливки:

• Аккуратно взяться за пакет с обеих сторон и тянуть. Разрывается перемычка между секциями.
• Нужно хорошенько перемешать оба компонента, тиская пакет руками.
• Выходное горлышко ввинчивается в приёмный патрубок корпуса заливной муфты, пока прокалыватель не пробьёт мембрану.
• Аккуратным движением содержимое пакета вдавливается внутрь корпуса, пока внутри хватает места.
• Соединение выдерживается в вертикальном положении, чтобы эпоксидный клей успел застыть.

Какие соединения проводов и кабелей использовать не стоит

А. Земсков приводит типы соединений, которые не нужно использовать:

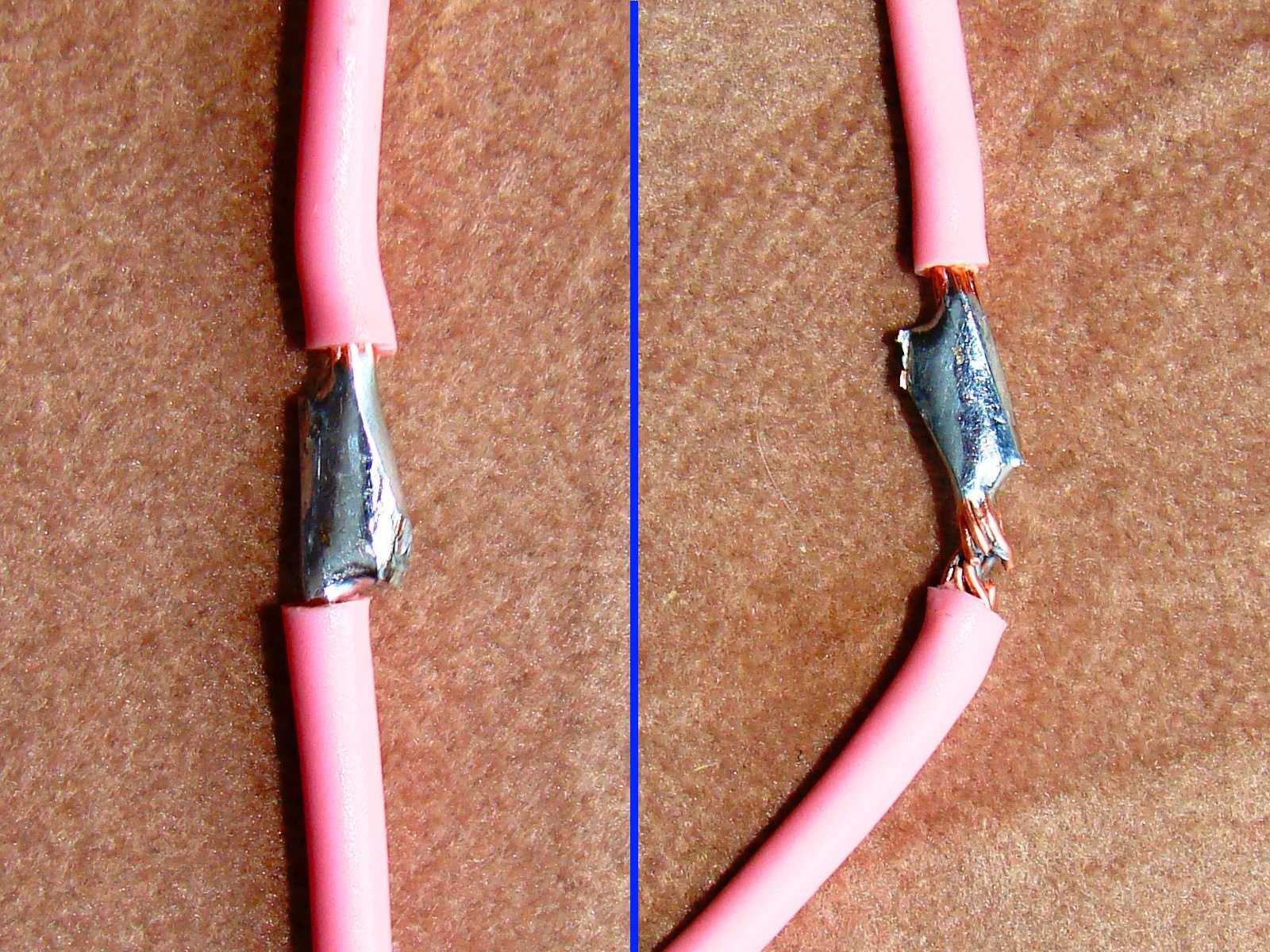

1. Пайка. Понятно – тяжело создать качественный шов без горелки, разобрать – невозможно.
2. Скрутка. А. Земсков критикует демонстрирующих сверхспособности указанного соединения на примере токов 80 А (сечение жилы 2,5 квадратных миллиметров по меди). В действительности до подобного состояния проводку доводить нельзя. Поставлены автоматы защиты. Скрутка не считается разборным соединением. Физически это сделать можно, процесс занимает массу времени. Рекомендуем применять скрутку в одном случае – в составе неразборных соединений, к примеру, заливных муфт.
3. Сварка обладает плюсами и минусами пайки, но выдерживает большие токи в силу очевидных фактов.

В итоге, способ зависит от цели:

• Если требуется соединить два электрических кабеля, применяется комплексная муфта любого типа (и заливная).
• Чтобы нарастить электрический провод, можно использовать скрутку, но нужно понимать, что разобрать окажется сложно.

Теперь читатели знают, как нарастить электрический кабель.

Как соединять разные провода? – особенности соединений алюминиевых и медных кабелей

Любая электрическая схема невозможна без соединительных узлов, в которых проводники надёжно соединяются друг с другом, образуя замкнутую цепь. Не всегда при выполнении электромонтажных работ приходится соединять жилы, выполненные из одного материала, часто появляется необходимость соединения медных и алюминиевых кабелей, разного сечения, а также количества жил.

Как соединить алюминиевый и медный провод

Для того, чтобы соединение алюминиевого и медного провода было долговечным, без потери и ухудшения электрического контакта между ними, необходимо не допускать прямого соприкосновения этих материалов. Этого можно добиться применив следующие методы соединения:

1. Скрутка с последующей пайкой

   Обычная скрутка является одним из самых распространённых способов соединения нескольких жил проводов, хоть и по правилам устройства электроустановок (ПУЭ), согласно пункту 2.1.2, она запрещена. Однако, многие электромонтажники и начинающие электрики все-таки не брезгуют и соединяют провода таким простейшим методом.

   Способ подходит для подключения слабомощных потребителей (до 1000 ВТ), в том числе домашних осветительных систем, но при этом необходимо обязательно залудить оба материала.

   Для скрутки понадобиться очистить от изоляции 5-6 см жилы, залудить их, а затем скрутить в любом направлении. Для этого можно воспользоваться плоскогубцами, главное при этом, не повредить жилы, особенно те, которые выполнены из алюминия.  Для выполнения понадобится паяльник и припой. Для того, чтобы залудить алюминий, необходима специальная кислота.

   Таким образом, метод пайки является отличным вариантом соединения двух или трёх проводов с сечением жил до 25 мм², но и он имеет свои недостатки: наличие напряжения для паяльника, наличие специального оборудования, припоя и кислоты, а также неразъёмность соединения.

2. Соединительные кабельные гильзы.

   Применяются для создания неразъёмного соединения двух кабелей, желательного одного (или близкого по размерам) сечения. В результате удаётся достичь надёжного электрического контакта, который удаляется только демонтажём.

   Очищенные от изоляции жилы кабельной продукции помещаются в специальную трубку — гильзу..При этом жилы обязательно направлены друг напротив друга, чтобы избежать непосредственного прикосновения меди и алюминия. Если гильза не оснащена самосрывающими зажимными болтами, то её необходимо обжать с усилием. Для этого применяется, либо молоток с наставкой, либо обжимные клещи. Они бывают как ручные, так и электрические, для более профессиональной работы с кабельной продукцией.

   Недостатками являются: приобретение обжимного оборудования и самой гильзы, гильза является одноразовой в использовании. При этом соединительные кабельные гильзы имеют высокие показатели надёжности, при сравнительно недорогой стоимости гильзы.




3. Клеммники и клеммные колодки

   Используются при монтаже и подключении электрооборудования уже давно. Показали они себя, как один из самых распространённых и надёжных вариантов соединения проводов и кабельной продукции. При этом есть клеммники как для оперативных, контрольных и маломощных цепей, так и для подключения силового оборудования.

   Клеммники могут быть:

   -винтовые, где используется винт, которым надёжно крепиться жила в гнезде клеммника,

   -пружинные (самозажимные), работающие по типу защёлки.

   Корпус клеммной колодки выполняется из диэлектрического материла и может насчитывать несколько десятков пар гнезд для подключения. Оголённый проводник, вставленный в гнездо зажимается болтом, после чего необходимо проверить надёжность крепления провода. При этом, главное, не пережать винт крепления, так как можно, либо сорвать резьбу, либо передавить токоведущий материал.


   Недостатки клеммного соединения: хрупкость изделия, особенно при монтаже контрольных кабелей; возможность установки только в электроустановках с низким уровнем влаги; подключение алюминиевых проводов требует контроля, а также обжимания контакта в качестве профилактики. При подключении многожильных проводов оголённый конец рекомендуется залудить.

   Таким образом, если правильно выполнять соединение проводов, с помощью клеммников и клеммных колодок, то в результате получается компактный разъёмный узел, с возможностью проверки наличия напряжения или электрического сигнала. При подключении контрольных кабелей с 5 и более жилами, лучшего варианта соединения не существует. Для правильного выбора клеммника необходимо знать сечение жил кабеля.

4. Зажим проводников между болтом и гайкой.

   Согласно ПУЭ, считается более правильным, чем обычная скрутка, однако на практике такое соединение требует регулярного обжима из-за ослабления в следствии перепада температур. Для уменьшения и предотвращения послабления контакта для болтового соединения необходимо применять не только шайбы, но и гровер. Для распределительных коробок такой метод очень громоздкий и сложно изолируемый, зато отлично подойдёт в случае соединения алюминиевой и медной жилы. Для осуществления узла, в который входят многожильные провода, колечко необходимо будет залудить, такой контакт более качественный и надёжный


5. Ответвительные зажимы
   Они используются для подключения к основной кабельной или воздушной линии без её разрыва. Один из самых популярных и часто применяемых зажимов, монтажники называют «орех» и он обеспечивает, достаточно, качественный и надёжный контакт, требующий снятия изоляции, но без установки муфты и других процедур ответвления. При этом для подключения медного провода к алюминиевому, и наоборот, необходимо использовать металлическую прокладку, для предотвращения химической реакции между этими материалами. Ответвительный зажим надёжно присоединяется к кабелю основной линии и закрывается диэлектрической изолирующей крышкой, что предотвращает попадание влаги и пыли.


6. Соединительные кабельные муфты

   Соединительные кабельные муфты используются в основном для создания герметичного соединения двух высоковольтных кабелей.

   Они ставятся как для сращивания двух линий, так и для устранения повреждения действующей кабельной продукции. В качестве изолирующего материала используется в основном термоусадка, которая под воздействием нагрева обеспечивает плотное облегание места соединения. Для сращивания медных и алюминиевых жил, используется соединительная гильза, как один из самых надёжных способов.


7. С помощью двух концевых наконечников, с отверстием для болтового соединения.

   Такой способ чаще всего применяется для кабелей с сечением жил более 35 мм² и для него потребуются медно-алюминиевый наконечник и медный.


Ниже представлена сравнительная таблица преимуществ и недостатков всех типов соединения

Тип соединения	Преимущества	Недостатки
Скрутка с последующей пайкой	Надёжность и долговечность соединения. Выдерживает механические растяжения.	Сложность работы вдали от источника электроэнергии, так как паяльнику нужно напряжение. Практически невозможность соединения кабеля с сечением более 25 мм2.
кабельные гильзы	Соединение кабеля с любым сечением жил. Низкая стоимость. Высокие показатели надёжности.	Приобретение обжимного оборудования, одноразовое использование гильз.
Клеммники и клеммные колодки	Компактность соединения. Быстрота и простота выполнения соединения. Возможность применения для силового и контрольного типа кабеля с множеством жил. Возможность соединения и монолитных проводников и проволочных.	Возможность послабления контакта без обтяжки.
Зажим проводников между болтом и гайкой	.Простота. Не требует никакого дополнительного оборудования. Возможность разборки.	Большие габариты и сложность в изолировании. Вероятность перелома при сильной затяжке.
Ответвительные зажимы	Отличные изоляционные показатели, предотвращающие попадание пыли и влаги. Качественный контакт. Подсоединение к магистрали без её разрыва.	Высокая стоимость изделия. Сложность установки на бронированный двух или трёхжильный кабель.
Соединительные кабельные муфты	Высокая герметичность соединения и полное восстановление изоляционного слоя. Надёжность электрического контакта. Использование в высоковольтных цепях.	Сложность проведения работ, требующих определённого уровня знаний и опыта.
С помощью двух концевых наконечников	Надёжность контакта. Применение в цепях с любыми нагрузками.	Высокая стоимость наконечников и необходимость дополнительной изоляции соединения

Как соединить провода различных сечений

Соединение проводов разного сечения встречается очень часто при выполнении электромонтажных работ. Для того чтобы выполнить эту процедуру можно применить следующие варианты:

1. скрутка со спайкой, для небольшого сечения (не более 16 мм²) проводов;

2. применяя клеммники, при этом особенно хорошо показали себя на практике самозажимные клеммники Wago;

3. с помощью болтового соединения, с обязательным использованием шайб;

4. с помощью ответвительного зажима типа «орех»;

5. устанавливая высоковольтные муфты;

6. с помощью двух концевых наконечников, с отверстием для болтового соединения.


Краткое описание по каждому методу можно найти выше.

Как соединить трехжильный провод с двухжильным

Если появилась необходимость соединения медных и алюминиевых кабелей, состоящих из двух и трёх жильного провода, то пайка и скрутка для этого, конечно же, возможна, но при условии, что сечение жил не более 4 мм². С силовыми кабелями, такой способ достаточно проблематичен. Электромонтажники применяют либо опрессовку трёхжильного и двухжильного кабеля гильзами, с последующим соединением через клеммник или гильзу большего сечения. Либо просто берётся винтовой клеммник, а затем соединяется между собой перемычками. Вероятность такого соединения встречается крайне редко, так как чаще всего появляется необходимость подключения каждой жилы отдельно, а не в один узел.

Как соединить жесткий и гибкий провод

В том случае, если соединения двух разных по структуре, то есть многожильных и монолитных (одножильные) проводов, не избежать, необходимо добиться монолитности многожильной проволоки. Для это существуют два вариантов и оба они направлены на преобразование многопроволочной жилы в монолитную:

• опрессовка зачищенного конца в гильзу, подходит для жил сечением не более 16 мм2.

• залудить, очищенныё кончики провода паяльником. Этот метод подойдёт для небольшого сечения жил до 16 мм2, так как более толстые кабеля сложнее прогреть паяльником.

После того как многожильный провод станет монолитным, подойдёт любой вышеописанный способ, кроме обычной скрутки.

Выбор способа соединения проводников

Чтобы соединение двух и более проводников было долговечным и надёжным при выборе способа необходимо также учесть:

• особенности нахождения и эксплуатации соединения. Например, клеммники больше подходят для сухих помещений, а гильзы и кабельные муфты можно использовать и при влажной среде;

• величину тока и напряжения цепей;

• возможность доступа к соединительному электрическому узлу для проведения профилактики и обжима;

• тип жилы, многожильная или одножильная (монолитная).

Следует выбрать подходящий и правильный тип соединения жил, который даст максимально хороший, а главное, долговечный электрический контакт.

Алюминиевый и медный кабель из наличия!
Отправьте заявку и мы подберем марку и предложим лучшую цену!

Отправить заявку

Как соединить два кабеля, идущих в распределительную коробку для освещения?

спросил 4 года, 7 месяцев назад

Изменено 4 года, 7 месяцев назад

Просмотрено 1к раз

Я снял оригинальный светильник с боковой стены, который не был подключен к выключателю, но имел кнопку, которая включала и выключала свет на самом светильнике. Я взял оригинальный провод в стене и протянул его дальше по стене, где я сделал новую коробку для выключателя света. Из этой новой коробки я взял второй кабель и соединил стену над потолком с новым светильником. Теперь у меня есть два отдельных кабеля в распределительной коробке для подключения к одному выключателю света. Так как одинарный выключатель имеет только два винта, как мне подключить к нему двойные белый и черный кабели?

• переключатель

1

Краткий ответ: в распределительной коробке черные идут к клеммам выключателя (не зеленый — он для оголенной земли), а белые сращиваются с помощью гайки или другого разъема.

2

Switch Loop

Другие ответы говорят вам, что делать, но на самом деле они не объясняют этого. Так что я попробую:

• Первоначально у вас был горячий (черный) и нейтральный (белый) переход от панели предохранителя/автоматического выключателя к светильнику.
• Теперь у вас есть ДВА кабеля:
  • горячий (черный) и нейтральный (белый) идущие от панели к выключателю
  • черно-белый переход от выключателя к светильнику.
• Что вам на самом деле нужно :
  • горячий от панели к выключателю
  • горячее переключение с выключателя на светильник
  • нейтраль от светильника к панели

Вот что вы делаете:

• горячий (черный) от панели к коммутатору — если на коммутаторе есть винт с надписью «линия», подключите его к этому винту.
• переключение в горячем состоянии от переключателя к приспособлению — используйте черный провод, подключенный к приспособлению, — подключите его к переключателю. Если на переключателе есть винт с надписью «нагрузка», подсоедините его к этому винту. Как отмечает Харпер, маркировка обоих концов этого провода красным (или каким-либо другим цветом, кроме черного, белого или зеленого) является хорошей идеей и облегчит поиск и устранение неисправностей вами или будущим владельцем.
• нейтраль от выключателя к светильнику — используйте белые провода и соедините их с помощью гайки в распределительной коробке. Не подключать их к коммутатору .

Hot Switch не обязательно должен быть черным. Но это часто из-за удобства, и это нормально.

Нейтраль не используется обычным выключателем. Однако, если вы когда-нибудь установите диммер или интеллектуальный переключатель, вам, вероятно, понадобится нейтраль, и тогда вы сможете отсоединить две нейтрали, соединенные вместе.

Конечно, заземления должны быть подключены соответствующим образом — особенности этого будут зависеть от типа кабелей, переключателей, приспособлений и т. д. Но в основном все заземления идут вместе (но не должны подключаться к каким-либо горячим, коммутируемым горячим или нейтральным провода).

1

Попробуйте косичку. Я приложил изображение. Не обращайте внимания на сосуд и представьте, что это светильник.

Удачи

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Подключение нескольких проводов — руководство по подключению нескольких проводов

29 сентября 2021  | Пол

Сегодня мы рассмотрим создание множественных соединений. Это то, что может быть удобно, когда вы пытаетесь уменьшить количество беспорядочных проводов, которые будут у вас в автомобиле, но это может вызвать много путаницы у новичков с 12-вольтовыми двигателями.

Итак, во-первых, каковы преимущества?

Как уже упоминалось в начале, это может помочь сделать вашу кабельную установку намного более аккуратной, используя только 1 кабель от батареи вместо 5, 10 или даже 15. Второе — это уменьшение размера кабеля. Если у нас большой кабель, питающий несколько разъемов в нашей самой длинной точке от батареи, это означает, что мы можем использовать меньший кабель от него к приборам, которые мы хотим запустить. Это может помочь сократить расходы и вес.

Существует множество различных типов решений для множественного подключения, и некоторые из них удовлетворят ваши потребности, а некоторые нет. Понимание различных типов поможет вам выбрать тот, который лучше всего подходит для вашей установки.

Клеммы Piggy Back

Эти клеммы имеют комбинированный нож, который обеспечивает дополнительную точку подключения. Эти клеммы используются во многих установках для сращивания кабелей, чтобы обеспечить поддержку нескольких выходов.

Клеммные колодки

В то время как некоторые клеммные колодки обеспечивают подключение только к независимым цепям, некоторые клеммные колодки обеспечивают возможность распределения питания между несколькими выходами либо с помощью металлической пластины внутри блока, подключенного к каждому вводу, либо с помощью перемычек для подключения когда-то разделенные терминалы вместе.

Шины / силовые стойки

Шины и силовые стойки идеально подходят для подключения нескольких элементов к общему питающему кабелю большой емкости и представляют собой большой кусок металла с различными точками соединения или одну вертикальную стойку для нескольких соединений. . Распределяя мощность по большой металлической пластине, они очень часто помогают распределять мощность от батареи, поскольку они могут выдерживать большие токи.



Таким образом, с этими типами соединений нужно помнить несколько вещей. Во-первых, вы должны убедиться, что кабель от вашей батареи (или источника питания постоянного тока) может выдержать общий ток, который будет потребляться от шины. (т. е. если у вас есть 2 лампы на 1 А, холодильник на 5 А и USB-разъем на 3 А, ваш кабель от батареи должен быть в состоянии передавать 10 А от батареи к шине / клеммной колодке / клеммам).

Вам также необходимо убедиться, что шина/клеммная колодка/клеммы могут выдерживать этот ток вместе со всеми встроенными предохранителями. Защита шин на будущее может также принести вам пользу, если вы решите добавить цепи позже. Последнее, что вам нужно, это установить новую шину, потому что вы на 5 А превышаете емкость существующей.

Множественное соединение с предохранителем

В идеале, все новые плюсы должны быть защищены предохранителями, поэтому у вас должен быть встроенный предохранитель от аккумулятора к шине/клеммной колодке/клеммам, а затем предохранители на каждом кабеле, идущем к вашим приборам.
