6 невероятно простых способов сделать мангал своими руками

8 июняЛикбезСделай сам

Его получится смастерить даже из подручных материалов.

Что нужно знать, прежде чем мастерить мангал своими руками

Огонь опасен, поэтому правила разведения костров в России достаточно суровы. Например, если объявлен особый противопожарный режим, то это запрещается^{Особый противопожарный режим / Главное управление МЧС России по Кемеровской области — Кузбассу делать в принципе.}

И даже во дворе частного дома как попало жарить шашлык нельзя. Необходимо^{Постановление Правительства РФ от 16 сентября 2020 № 1479 «Об утверждении Правил противопожарного режима в Российской Федерации», чтобы мангал находился не менее чем в пяти метрах от ближайшего строения, а в радиусе двух метров рядом не было ничего горючего.}

Более подробно почитать, где и по каким правилам жарить шашлыки, можно в специальном материале Лайфхакера.

Часто бывает, что при использовании мангала требования к обустройству площадки под ним более лояльные. Например, готовить мясо на природе можно не в 100 метрах от хвойного леса, а в 50. При этом важно понимать, что под мангалом в этом случае понимается полностью герметичная ёмкость, из которой ни один уголёк не сбежит.

Самодельный мангал обычно таким похвастаться не может. Так что если собираетесь использовать его для жарки шашлыка, руководствуйтесь общими правилами разведения костров.

Как сделать мангал из шампуров

Для изготовления такого мангала понадобится много шампуров, потому что они, помимо прямого предназначения, будут использоваться и в качестве опоры.

Разведите небольшой костёр. Когда дрова прогорят, воткните с двух противоположных сторон по три шампура так, чтобы над землёй оставалось около 15–20 см. В кольца проденьте два шампура или две тонкие ветки.

Кадр: Sekretmastera / YouTube

На такую конструкцию можно смело выкладывать насаженное на шампуры мясо.

Кадр: Sekretmastera / YouTube

Как сделать мангал в яме

Кадр: Сделать правильно / YouTube

Выройте небольшую яму глубиной 15–20 см и длиной 50–60 см. По ширине она должна быть меньше длины шампуров, поскольку мясо будет располагаться над углублением, а концы шампуров будут лежать на земле. Разведите в яме огонь, дождитесь, пока угли начнут тлеть, и начинайте жарить шашлык.

Если шампуры устанавливаются не прочно, то по краям ямы можно положить что‑то твёрдое, например ветки. Так шпажки не будут съезжать.

Стенки такого мангала хорошо удерживают жар. Однако этот вариант подойдёт только тем, у кого есть лопата.

Как сделать мангал из дерева

Разведите костёр. Когда угли будут готовы, положите по краям два бревна параллельно друг другу. Расстояние между ними должно быть не очень большим. Затем поместите на дерево шампуры с мясом.

Не обязательно использовать большие брёвна. А если одно из них совсем маленькое, то можно доложить эту сторону мангала крупными камнями.

Ещё можно смастерить конструкцию из веток. Сделайте четыре рогатки, воткните их в землю и установите на них две толстые ветки:

Как сделать мангал из камней или кирпичей

1 / 0

Фото: Happy Dragon / Shutterstock

2 / 0

Фото: shutter2photos / Shutterstock

Эта конструкция похожа на предыдущую. Крупные камни или кирпичи тоже укладывают параллельно друг другу, ориентируясь на длину шампуров или решётки для мяса.

Если выложить кирпичи со всех четырёх сторон, тогда мангал получится практически как настоящий. Кроме того, пламя будет защищено от ветра, а жар будет сильнее.

Как сделать мангал из жестяных банок

В большой компании наверняка найдутся четыре жестяные баночки из‑под пива или другого напитка объёмом 0,5 л.

Сделайте в их верхней части сквозные отверстия с помощью шампуров, ножа или заострённых прутьев. Соедините банки между собой теми же шампурами или прутьями.

Этот материал впервые был опубликован в июне 2018 года. В июне 2022‑го мы обновили текст.

Делаем мангалы из металла своими руками: фото, размеры, чертежи

Наличие стационарного очага на участке или мобильного на загородном пикнике резко повышает качество отдыха в кругу семьи или большой компанией. Поскольку мангалы, сделанные своими руками из металла, имеют разные размеры, фото различных модификаций в данном руководстве помогут выбрать оптимальный вариант для конкретных эксплуатационных условий.

Содержание статьи:

1 Классификация мангалов с чертежами и фото
- 1.1 Стандартные размеры
- 1.2 Какие бывают?
- 1.3 Из чего изготавливаются?
2 Самостоятельное изготовление стационарного мангала из металла
- 2.1 Из бочки с пошаговой инструкцией
- 2.2 Классический с чертежом и видео
3 Изготовление переносного мангала

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

периодическое использование, долгое бездействие;

расположение под открытым небом или в беседке;
высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.

Оригинальный мангал из металла, фото которого приведено выше, не уступает качеством дизайна кирпичной печи-барбекю. Классифицируются они по признакам:

мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
размеры – крупногабаритный для больших компаний и малоформатный для семьи;
форма – труба, бочка, прямоугольник, архитектурные модификации;
дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня. Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;

глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

Посмотрите варианты на чертежах:

Нажмите на картинку для увеличения

Увеличение по клику

Внимание: С учетом вышесказанного конструкции мангалов из расположенных горизонтально 100 – 200 л бочек должна быть дополнена стальным перфорированным листом – подом. В противном случае толщина углей будет неравномерной, мясо в средней части шампуров может подгореть.

Какие бывают?

Перед тем как сварить мангал для стационарной установки, следует ознакомиться с оригинальными самоделками домашних мастеров. Резко повышает качество обслуживания очага дымоход. Однако на него расходуется больше листового металла, при размещении внутри беседки придется изготовить узел прохождения сквозь кровлю, пробить крышу.

Отдельно стоящие мангалы из металла погодозависимые, поэтому их обычно оснащают навесами из оцинковки, профлиста, металлочерепицы. Чтобы в случае кратковременных осадков мясо можно было дожарить без проблем.

На больших участках с зонами отдыха, барбекю солидных размеров, прудами и прочими элементами ландшафтного дизайна сооружаются передвижные мангалы на колесиках. Это облегчает сервировку стола, позволяет отодвинуть дымный очаг от места отдыха гостей.

Для загородного отдыха чаще сооружаются небольшие разборные или трансформируемые очаги. Они имеют небольшой размер для размещения в багажнике авто, простую прямоугольную форму без декоративных изысков.

Из чего изготавливаются?

С учетом всех перечисленных нюансов конструкция мангала может состоять из заготовок листового металла, кованных элементов или в ней частично используются готовые изделия из стали подходящей формы/размеров:

металлические бочки;
швейные машины;
обрезки стальной трубы большого диаметра;
кованые и литые этажерки, столешницы;
пропановые баллоны;
баки стиральных машин.

В любом случае их придется доработать, чтобы увязать со стандартными размерами очага и вписать в существующий ландшафтный дизайн.

Самостоятельное изготовление стационарного мангала из металла

Наиболее популярны две технологии, как сделать мангал из металла своими руками стационарного типа:

из бочки: конструкция практически готова, нужно приварить ножки, раскроить заготовку и добавить внутренние элементы;
классический прямоугольный: потребуется эскиз или чертеж в графическом редакторе для разметки и кроя заготовок, расходуется больше электродов и металла.

Изделие из бочки по умолчанию обладает готовой крышкой, что позволяет защитить стальную конструкцию от снега зимой, дождя летом. Для удобства домашнего мастера ниже будут рассмотрены оба варианта.

Из бочки с пошаговой инструкцией

Перед тем как соорудить мангал из металлической бочки стационарного типа, необходимо разметить и раскроить ее в следующем порядке:

крышка: бочка либо разрезается пополам вместе с обоими днищами, либо в ней вырезается люк ? длины окружности, днища остаются целыми, от них необходимо отступить на 2 см минимум, чтобы обеспечить жесткость конструкции;
под: стальной прямоугольный лист для углей с просверленными отверстиями, через которые вниз будет осыпаться зола, чтобы обеспечить периодическую выемку золы, приделается съемным;
опорные элементы: изготавливаются из уголка, на них будут лежать шампуры, поэтому в одной полке уголка создаются вертикальные прорези, длина этих элементов чуть меньше высоты бочки.

Под должен располагаться на 20 – 30 см ниже шампуров, согласно стандартным размерам мангала из металла. Для удобства извлечения/укладки на место к пластине привариваются ручки-скобы.

Опорные элементы привариваются в едином горизонтальном уровне, один возле вырезанного отверстия-люка, второй у дальней стенки напротив него. Вместо уголка можно применить профильную трубу прямоугольного сечения.

Для фиксации круглой бочки в пространстве и обеспечения удобной для приготовления шашлыков высоты металлического мангала необходимо изготовить подставку. Существует несколько вариантов, самыми распространенными из которых являются:

вторая бочка – устанавливается на дно вертикально, в верхней ее части вырезается посадочное место для самого мангала;

козелки – свариваются из металлопроката (профильная труба или уголок).

Затем остается лишь приварить петли для открывания крышки, очистить внутреннюю поверхность от продукта, который хранился в этой таре, снять стандартный слой ЛКМ (лакокрасочных материалов) снаружи и окрасить корпус специальной жаростойкой краской, выдерживающей экстремальные эксплуатационные температуры.

Классический с чертежом и видео

Пошаговая инструкция, как правильно сварить мангал классического типа, выглядит следующим образом:

Пара чертежей для примера:

Ну, и пара фото для примера:

Увеличивается по клику на фото

Для более комфортной эксплуатации очага рекомендуется оснастить его полкой для складирования дров (крепится к ножкам на половине их высоты), крышкой (съемной или на шарнирах) и навесом. Стойки для навеса обычно привариваются к ножкам мангала или к его корпусу.

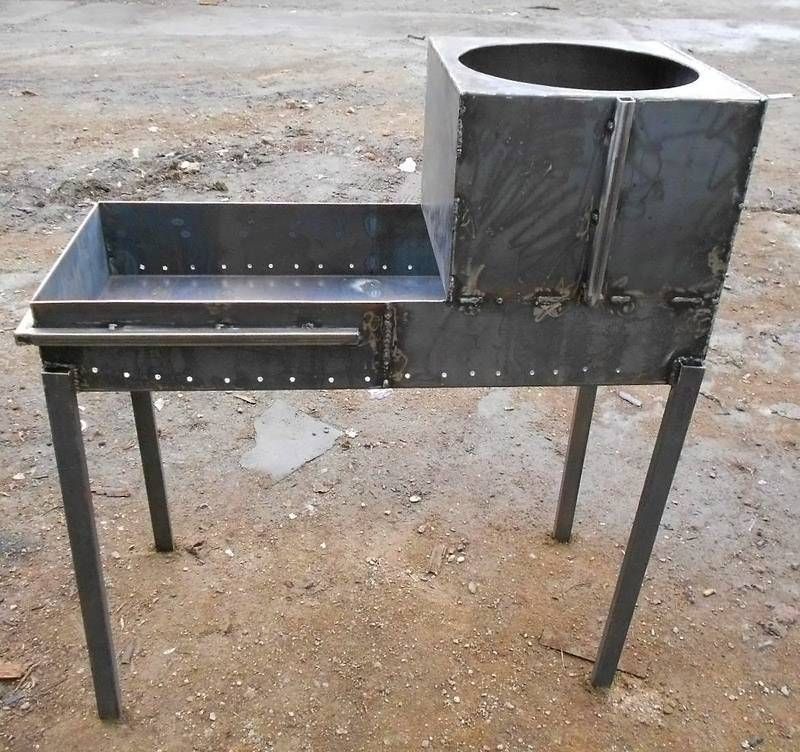

Модификации из бака стиральной машины или вертикально расположенной трубы большого диаметра для классического железного мангала непригодны. На них помещается максимум 3 шампура стандартной длины, поэтому такие очаги применяются для другой технологии приготовления пищи — барбекю. В принципе, любой мангал можно дополнить решеткой из пищевой нержавеющей проволоки и получить барбекю.

Изготовление переносного мангала

Для загородных пикников стационарный очаг непригоден, поэтому сооружается разборный либо трансформируемый металлический мангал своими руками из листовой стали. Основными нюансами мобильного очага являются:

высота и ширина днища и боковых стенок, все размеры торцевых стенок сохраняются неизменными;

ножки делаются съемными (реже крепятся на шарнирах), длина зависит от размеров багажника авто;
на боковых и торцевых стенках снизу отгибаются полки, на которые после сборки укладывается днище;
стенки соединяются противоположно направленными относительно друг друга прорезями или так же откидываются на петлях в рабочее/транспортировочное положение.

Больше информации об изготовлении этого типа мангалов читайте здесь.

Таким образом, зная размеры для приготовления шашлыка, примерное количество пользователей, можно изготовить мобильный железный мангал. Для сооружения стационарного дополнительно потребуется сварочное оборудование (хотя можно и без него обойтись), ну а вся необходимая информация есть выше.

Мангал своими руками в виде робота Бендера из Мф Футурама | Своими руками

Теперь уже никого не удивишь банальными мангалами или мангалами простых форм. Именно поэтому я сделал необычный вариант в виде робота Бендера из мультфильма «Футурама». Помимо своей основной функции, конструкция служит украшением зоны отдыха.

1. Корпус собран из металлического листа толщиной 2, 5 мм. Сделал шаблон развертки из бумаги. Перенес на металлический лист и вырезал болгаркой нужную деталь по контуру. Я согнул его в цилиндр на роликах и сварил края. Из того же металла вырезал днище и приварил его снизу к цилиндру (фото 1)

Швы обработал болгаркой. Затем, так же как и корпус, я сделал по шаблону еще одну деталь — «плечи» робота — и приварил их сверху (фото 2)

ВСЕ, ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

2. Из верхней части огнетушителя сделал деталь для крепления рук (фото 3) Затем приготовил еще одну такую же и приварил детали к корпусу сверху.

Важно
Если нет возможности согнуть корпус цилиндра, его можно сделать из бака подходящего размера, например, из ресивера компрессора или старого котла.

З. Из металлической трубы d 70 см сделал ножки. На отрезке трубы необходимой длины болгаркой сделал надрезы на расстоянии примерно 10 см друг от друга. Затем зажал деталь в тиски (фото 4). Согнул и заварил срезы (фото 5). Таким же образом я сделал вторую ногу. От старого баллона от котла отрезал верх и низ, получил такие же заготовки, приварил их к трубам, это ножки. На готовые ножки установил корпус и закрепил сваркой (фото 6)

4. Из обрезков труб разного диаметра и листового металла сделал детали для руки одной руки (фото 7), для другой приготовил такие же. Потом приварил их к кузову.

5. Сделал лоток для угля. Из куска металлической полосы шириной 5 см согнул обруч и вварил в него решетку (фото 8) Из металлической полосы шириной 20 мм и стального прутка d 10 мм вварил решетку (фото 9)

6. В случае я вырезал болгаркой отверстие, прикрепил отрезанный кусок к шторам, это дверь. Сзади конструкции снизу закрепил демпфер (фото 10) для регулировки тяги.

7. Сверху приварил голову робота, сделал из обрезков огнетушителя. Жаровня была окрашена термостойкой краской по металлу.

Ссылка по теме: Мангал складной-раскладной своими руками

Asador Parrilla Bender de Futurama || Бендер гриль футурама

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

чертежи, инструкции, рекомендации + фото готовых идей

Любую поездку на отдых в природу или на дачу сложно представить без таинства приготовления шашлыка. С таким праздником ассоциируется приготовление мяса на углях, ведь запах костра придает оригинальности этому виду праздника. Большинство населения считает, что приготовление шашлыка – это сугубо мужское занятие.

Вкус шашлыка зависит не только от способности мариноваться, но и, конечно же, от инструмента, на котором он готовится. И этот механизм — барбекю. Ведь вкусный и сытный шашлык – залог отличного отдыха на природе.

Основные советы по маринованию мяса:

не злоупотреблять употреблением соусов, кислого молока и майонеза;
используйте натуральные маринады, такие как уксус или вино, лук, травы, специи.
штук для шашлыка нарезать кубиками со стороной не менее 4-5 см.
используйте «Правильный Жаровня».

Краткое содержание статьи:

Мангал и его характеристики

Его размеры должны позволять размещение шампуров с достаточным расстоянием между ними. Ширина мангала должна быть равна длине шампуров минус 12-18 см. Длину мангала следует рассчитывать исходя из того, что на каждый шампур будет приходиться примерно 8-10 см. Высота над углями не должна быть более 10 см, а глубина около 20-25 см.

И, конечно же, для удобства приготовления необходимо иметь прорези для шампуров по всей длине. Толщина стенки должна быть достаточно толстой.

Также не нужно счищать сажу с внутренней стороны стенок — она придает мясу особый вкус. Ближе к низу необходимо сделать в боковых стенках отверстия, облегчающие приток воздуха.

Изготовление жаровни

С чего начать приготовление барбекю? Для начала необходимо определиться с типом шашлыка, который вы хотите сделать. Размеры мангалов различны в зависимости от потребностей, вследствие чего они делятся на стационарные и переносные.

В зависимости от потребности необходимо выбрать материал для изготовления мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

Барбекю из металла

Самый популярный вид барбекю из листовой стали. Преимуществами этого типа являются низкая стоимость, простота сборки и минимальные трудозатраты.

Для его изготовления можно использовать куски листового металла, стальной цилиндр или бочку в сочетании с обрезками труб и уголков. А так как велика вероятность того, что этот материал может просто валяться у вас на даче под рукой в виде ненужного хлама, мангал вообще не потребует от вас никаких финансовых затрат.

Второе преимущество – простота сборки. Каждый человек, немного умеющий пользоваться сваркой, без проблем сможет сконструировать и собрать мангал из металла практически любой сложности. Да, при использовании уголков можно вообще обойтись без сварки, а использовать для соединения специальные отверстия, болты и гайки.

Также эти мангалы очень мобильны. А главное, к созданию мангала можно подойти творчески, и вся эта куча хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Недостатками таких мангалов могут быть недостаточно толстые стенки, из-за их способности быстро прогорать. В результате на стенах появится ржавчина и обязательно приведет вашу конструкцию к сильному нагреву.

Изготовление мангала без применения сварки

Изготовить мангал своими руками без сварки возможно в двух вариантах: крепление с помощью уголков, болтов и гаек или пазов. Барбекю с пазами будет очень кстати на природе благодаря простоте сборки и компактности при транспортировке.

Перед сборкой необходимо запастись следующими материалами:

листовой материал в необходимом количестве толщиной 2-4 мм;
металлические уголки для ножек;
инструментов: дрель, болгарка, тиски, молоток и ножовка по металлу.

Заказ на выполнение работ:

необходимо сделать чертежи мангала.
на металле делаем разметку дна и стенок из металла.
по маркировке режем металл с помощью болгарки или ножовки по металлу.
Для удобства сборки согните низ боковых стенок с помощью тисков и молотка.
у длинных стенок аналогичным образом загибают и края, примыкающие к коротким стенкам.
на боковинах и ножках выполняем пазы для соединения между собой.
на длинных стенках делаем щели для шампуров (желательно 2 вида по 4 см и 7 см). Щели рекомендуется делать разной глубины, чтобы можно было регулировать подводимое к продукту тепло, размещая его ниже или выше над углями.
на дне длинных сторон дрелью делаем отверстия диаметром около 12 мм.
будет полезно и удобно делать переносные ручки на более короткие стены.
и окончательно собрать получившуюся конструкцию.

Пример чертежа разборного мангала представлен на фото ниже и в конце статьи в галерее. Это, конечно, не единственный вариант, и многие другие варианты можно найти в Интернете.

Изготовление мангала с применением сварки

Этот способ сборки мало чем отличается от варианта без сварки. Принципиальное отличие заключается в том, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и монтажных отверстий для разборных.

Сварка часто применяется для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и прочими полезными и приятными мелочами.

Также рассмотрим частный случай изготовления — мангал из газового баллона.

Преимуществом такого баллона является:

простота конструкции;
дешевизна;
достаточная толщина стенки;
функционал;
мобильность.

Недостатки:

для приготовления пищи используйте только угли;
Несмотря на мобильность, передать одному все же невозможно.

Особенности мангала

В первую очередь нужно полностью избавиться от газа в баке с помощью вентиля. Для контроля выхода газа необходимо смочить открытый клапан раствором мыла. Пока мыльный раствор пузырится, давления газа внутри баллона еще недостаточно, чтобы приступить к дальнейшим действиям.

Убедившись, что давление равно атмосферному, переверните баллон и вылейте остатки конденсата, по краям залейте водой на 2-3 дня. Воду желательно сливать подальше от жилых домов, в связи с тем, что метан имеет резкий запах.

Этапы сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

разводной ключ;
;
болгарский;
2-4 петли;
перчатки
;
с заклепочным пистолетом;
;
;
металлические трубы для ножек и дымохода;
4 квадрата площадью около 100 см2 под ножки.

Пошаговая инструкция как сделать барбекю из газового баллона:

Пиление. Пожалуй, это самый ответственный этап, ведь от него зависит эстетичный вид будущего изделия. Требуется полностью выкрутить клапан с помощью разводного ключа и срезать его болгаркой. Все работы с измельчителем рекомендуется проводить с прямым орошением, чтобы предотвратить воспламенение остатков метана.

Привариваем ручки и крышку. Мы рекомендуем использовать петли, соединения которых основаны на заклепках. А затем приварите петли к цилиндру. Необходимость сварки петель связана с влиянием высоких температур, ведь если этого не сделать, то со временем заклепки исчезнут.

Установить ножки. Отпиливаем их на удобную для вас длину и привариваем к днищу цилиндра на равном расстоянии от центра. Незабываем снизу к ножкам прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Есть еще один вариант базы. Процесс его создания будет более трудоемким и заключается в следующем. Берется пара полос металла, сгибается дугой, повторяющей форму емкости, и к ее концам привариваются ножки. Далее снизу ножки соединяются поперечной планкой. А в конце создания стоек соединяем их между собой.

Чтобы избежать деформации при варке, внутри него привариваем два уголка для придания большой жесткости.

Просверливаем примерно 14-18 отверстий диаметром примерно 12-18 мм в нижней задней части для подачи кислорода, так необходимого для горения. А также по краям делаем надрезы с помощью болгарки.

На место большого отверстия, где был снят вентиль, монтируем трубу дымохода и привариваем ее.

В этой статье мы уделили особое внимание мангалам из металла, но многие делают для себя специальные стационарные мангалы из кирпича. Более подробно об изготовлении таких мангалов вы можете найти в Интернете. Для примера ниже приведем фото готовых мангалов из кирпича.
