Как узнать где проходят провода в стене: Как найти скрытую проводку в стене квартиры прибором и без

Содержание

приборы, позволяющие найти скрытые провода

Во многих современных помещениях электрические провода и коммуникации спрятаны непосредственно в стенах. Такой вариант монтажа позволяет сохранить эстетическую привлекательность интерьера, а также сэкономить свободное пространство. Но при желании провести ремонтные работы или заменить старые провода придется разобраться, как найти скрытую проводку.

Общая информация

Вряд ли сегодня найдется квартира или частный дом, в котором присутствует наружная прокладка электропроводки. Такие схемы могут использоваться только в тех случаях, когда нет возможности осуществить внутренний монтаж или отсутствует желание пилить стеновую конструкцию. Однако, если провода расположены глубоко под слоем штукатурки и появились какие-либо проблемы в их работе, у многих людей возникает логичное желание понять, как найти скрытую проводку в стене.

Это нужно для быстрого устранения неисправностей, а также сохранения проводов в целости и сохранности. Для решения задачи можно задействовать специальные профессиональные приборы или домашние изобретения, указывающие на расположение линии.

Открытые схемы монтажа электропроводов давно перестали пользоваться спросом и вышли из обихода. Они встречаются в одиночных постройках старого образца, которые не подвергались реставрационным работам. При наружном монтаже проблем с поиском проводов не будет. Однако такой вариант существенно портит эстетичную привлекательность постройки и к тому же становится уязвимым к различным повреждениям. А если в доме живут маленькие дети или домашние животные, они могут банально задеть проводку и получить удар током, что очень опасно.

Особенности скрытого монтажа

При возведении современных жилищ, а также при выполнении реставрации старых домов практикуется скрытая прокладка электропроводки.

Она характеризуется двумя основными плюсами:

  1. Повышенная безопасность.
  2. Эстетичность.

Для успешного монтажа необходимо установить кабель в специальные штробы, а затем заделать штукатуркой. Но при необходимости осуществить поиск проводов у владельца постройки могут возникнуть всевозможные трудности. Поэтому перед тем как приступить к ремонту домашней электросети, важно уточнить, как найти проводку в стене, и только после этого начинать какие-либо работы. В противном случае, в дальнейшем могут возникнуть неоправданные трудности и проблемы.

Умение определять расположение проводов может быть полезным при таких обстоятельствах:

  1. Если необходимо зафиксировать элементы мебели, предметы интерьера или картин на стеновой конструкции.
  2. Если в электросети произошел какой-либо сбой, например, короткое замыкание, обрыв фазы и так далее.
  3. Если запланирована реставрация дома и перепланировка всей цепи электроснабжения.
  4. Если в здании проводятся ремонтные работы.
  5. Если необходимо подвести заземление.

В общем, такие навыки будут полезными при любых работах, включающих в себя сверление или частичное нарушение целостности перегородок. Они позволят избежать повреждения линии и предотвратить массу неприятностей.

Приборы для поиска

В настоящее время на рынке технических устройств и вспомогательного оборудования можно найти массу приборов для определения проводки в стене. Они работают на основе простых физических принципов и позволяют эффективно найти размещение проводов под слоем штукатурки. Однако у таких электроприборов могут присутствовать не только плюсы, но и минусы.

Значительная часть подобных изобретений способна реагировать на электромагнитное поле, которое создается возле проводника, когда по нему проходит ток. Другие модели работают наподобие металлоискателя и определяют скрытый металл. В этом случае они распространяют специальные волны и улавливают возвращающий измененный сигнал. В обоих типах задействуются базовые законы физики, но по продуктивности работы они существенно уступают промышленным, а особенно профессиональным аналогам.

В зависимости от принципа работы и конструкционных особенностей приборы для нахождения проводки в стене могут разделяться на следующие категории

:

  1. Электростатические — работают за счет определения электромагнитного поля в проводе.
  2. Электромагнитные — способны функционировать только в тех случаях, если проводка находится под нагрузкой от 1 кВт.
  3. «Металлоискатели» — представляют собой профессиональное оборудование, которое ищет конкретный металлосодержащий материал под штукатуркой.
  4. Совмещенные — являются комбинированным вариантом и совмещают в себе возможности разных типов, что серьезно улучшает их точность.

Наиболее популярным типом приборов для поиска проводки являются электростатические модели. Это не странно, ведь они намного дешевле, чем остальные устройства, и при этом эффективно определяют размещение проводов под стеной.

Но если сеть обесточена, то такой вариант бесполезен и необходимо задействовать металлоискатели. Комбинированные модели продаются по высоким ценам, но это оправдывается их функционалом и качеством работы.

Популярные модели

На рынке электроприборов доступны разные модели устройств для поиска проводки. Каждый производитель желает чем-то отличиться, поэтому внедряет в своей продукции дополнительные функции и передовые принципы работы. Естественно, это влияет на глубину обнаружения и другие рабочие свойства оборудования.

Модели профессионального типа быстро указывают на местонахождение найденного кабеля и позволяют определить скрытую проводку в стене. Кроме того, они могут находить места обрывов сети, что делает их незаменимым инструментом.

В числе наиболее популярных моделей находятся следующие приборы:

  1. Сигнализатор Е121 («Дятел»). Устройство находит обрывы и местонахождение линии, которая находится под напряжением и скрыта под слоем штукатурки толщиной не больше семи сантиметров.
  2. ПОСП-1 — обнаруживает скрытую электропроводку и поврежденные участки.
  3. STANDARD LA — 1012 — реагирует на электромагнитное поле и быстро находит обрывы.
  4. Датчик ExtechDA30 — характеризуется высокой чувствительностью к линиям, которые находятся под воздействием переменного напряжения. Они находят даже экранированные провода.

Не секрет, что ремонтные работы, затрагивающие цепь электросети, розетки и выключатели, осуществляются совсем не часто. После капитальной отделки здания такие действия выполняются нескоро. Поэтому, если возникли какие-либо единичные проблемы с электрической сетью, не обязательно покупать дорогостоящий детектор — можно обойтись обычной отверткой-индикатором. Стоит подобное изобретение совсем недорого, но его функционал сильно ограничен.

В любом случае, на рынке представлен широкий ассортимент вспомогательных приборов, поэтому подобрать подходящий вариант не составит большого труда.

Однако, если речь идет о профессиональном устройстве, необходимо понимать, что оно требует соответствующего опыта и навыков в правильном анализе получаемых сигналов.

Использование мультимера

Для диагностики домашней цепи электропитания используются мультимеры, которые подключают к полевому транзистору.

Чтобы определить проводку с помощью такого устройства, нужно следовать такой инструкции:

  1. В первую очередь необходимо поставить режим измерения сопротивления на 200кОм.
  2. Затем нужно присоединить щупы к среднему и левому выводам транзистора, а правый оставить в роли антенны.
  3. Устройством нужно провести вдоль стеновой конструкции.
  4. Если мультиметр определяет изменение внутреннего сопротивления полупроводникового элемента в электромагнитном поле, значит проводка найдена.

Обычные мультиметры китайского производства находят не только расположение провода, но и определяют, в каком месте произошел обрыв. Чтобы повысить его чувствительность, можно применить простую хитрость: закрепить на свободном выходе транзистора небольшой отрезок медной проволоки.

Альтернативные методы

Кроме профессиональных и специализированных устройств для поиска линий электропроводки, можно задействовать подручные средства. Их функционал определяется схемой сборки и классом модели.

В большинстве случаев для базовых задач хватает обычной индикаторной отвертки, но обладая простыми навыками, можно самостоятельно изготовить искатель проводов с неплохой чувствительностью. Для этого следует подготовить такие компоненты:

  1. Телефонный динамик (от стационарного устройства).
  2. Стрелочный омметр.
  3. Полевой транзистор.
  4. Источник электропитания.

Существует множество схем таких изобретений. Главное — найти такой вариант, который будет несложно изготовить своими руками, а эффективность определения проводов окажется достаточно высокой.

Кстати, в настоящее время для изготовления искателей проводов можно использовать обычный смартфон под управлением iOS или Android. Все, что может понадобиться для преобразования устройства в высокоэффективный искатель проводов — телефон со специальной программой наподобие «Metall Detector» (или любой другой аналог), а также небольшой магнитный датчик.

Оснащенный таким элементом смартфон становится полноценным металлоискателем, который сможет определить расположение кабельных жил и других изделий из металла. Еще одним полезным инструментом для поиска проводки в стене может стать обычный радиоприемник. Для этого нужно выставить частоту на значение 100 кГц и начать водить приемником возле стены. По мере приближения к проводке шум будет становиться очень интенсивным.

Также для решения такой задачи можно воспользоваться старым кассетным плеером или магнитофоном, обычными наушниками, а также катушечным микрофоном. Подобные девайсы способны реагировать на любые электромагнитные помехи, но характеризуются невысокой чувствительностью. Однако базовых рабочих свойств вполне хватает для того, чтобы найти место прокладки кабеля, поэтому для единичных случаев такие альтернативные средства вполне актуальны.

Полезные советы

Если поиск скрытой проводки становится слишком сложным, а под рукой нет подходящих приборов, можно обойтись простыми способами и попытаться определить местонахождение кабелей по местам заделки и незначительным выступам. Также можно сделать предположение, что разводка выполнялась по ПУЭ, а все ответвления расположены под прямым углом.

В первом случае на стене должны присутствовать оставшиеся следы от проводки, и можно будет отследить всю схему. Второй вариант является рискованным и подразумевает предположительную ориентацию в размещении проводов. Альтернативные способы поиска являются довольно простыми, поэтому высокой точности от них ждать не нужно. Тем не менее, для большинства домашних задач их вполне хватает.

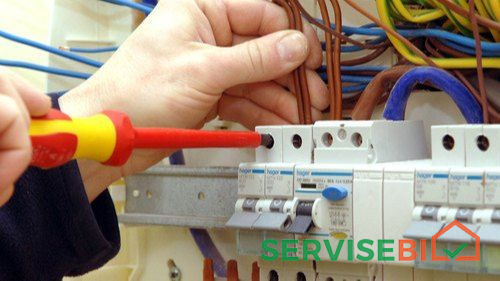

Наиболее доступным вариантом детектора проводки является отвертка-индикатор. Но она эффективна лишь в тех случаях, если неэкранированный кабель залегает под тонким слоем штукатурки и находится под напряжением. В противном случае придется задействовать более глубокий поиск, заключающийся в определении металла или электромагнитного поля.

Разбираясь, как узнать, где в стене проходит проводка с помощью какого-нибудь прибора, можно быть уверенным, что конечный результат будет соответствовать действительности. Передовые устройства отлично реагируют на любые электромагнитные изменения или на металлические поверхности. Правда, стоят они недешево, и покупка таких приборов оправдает себя только в тех случаях, если они будут часто применяться для электротехнических работ.

На самом деле, поиск проводки в квартире — это вполне реализуемая задача, которую может выполнить любой желающий. И для этого необязательно обладать профессиональными навыками или покупать дорогостоящее оборудование. Достаточно следовать за простой инструкцией и знать общие принципы процедуры.

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где располагается скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия – возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску. Ищите провода, которые находятся в стене при следующих обстоятельствах:

  • замена электрического кабеля
  • нет заземления
  • различные неисправности с электрикой
  • работы по сверлению стены
  • монтаж новых выключателей и розеток

Как найти скрытую проводку без профессионального прибора?

Чтобы обнаружить провода своими руками, можно содрать обои, особенно если их предстоит менять. Вы увидите выпуклости в стене или определите их на ощупь. Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них большую нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям отклонения стрелки.

Найти скрытую проводку можно таким действенный методом – катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук воспроизведёт, то линия находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы – один полевой и два биполярных. Последние создают установку из мультивибратора, а первый – электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться – кабель найден!

Существует эффективный вариант – изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт. В коробе проделайте дырочки и вмонтируйте лампочку. Далее установите транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование – тестеры и сигнализаторы. Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в стене электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров. Основные характеристики устройства:

  • контроль работы предохранителей
  • нахождение фазных кабелей
  • проверка фазности счётчика электроэнергии
  • возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвёртки «Энергия» способны определить скрытую электропроводку в стене на закладке на небольшой глубине. Инструмент работает в двух режимах – бесконтактном и контактном, чувствительность у него трехуровневая – от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

Зачастую при проведении крупномасштабного ремонта возникает необходимость наметить места проложения старых электропроводов с последующей их заменой. Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом для поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014. Данное устройство высокоточное и находит под штукатуркой даже обесточенные провода. Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления – это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M. Он имеет возможность устанавливать местонахождение элементов, располагающихся на глубине 5 метров. Запомните – никогда не начинайте работы, если не знаете, где пролегает электрическая линия. Если у вас есть необходимые навыки, можете попробовать создать прибор для поиска своими руками.

Как найти проводку в стене с приборами и без

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или остаться без электроэнергии, если случилась неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Особенности линии

Специальное оборудование

Находим без спецприборов

Ее прокладывают внутри стены в специальных каналах-штробах. Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго запрещено делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90°. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Самый точный результат даст только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля. Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включают, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикация погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет обнаружить электропроводку на расстоянии до 7,5 см. Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно влияют расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаружили. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, которая отражаясь от разных материалов, выдает определенные искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т.п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один. Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки. Инструкция, как найти проводку в стене индикаторной отверткой очень проста:

  1. Берем инструмент, кладем палец на жало. Это обязательное условие.
  2. Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.
  3. Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включают, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали только наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера. Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна отклоняться под воздействием электромагнитного излучения, его силы будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной точностью укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, придется вызывать специалистов. Профессиональное оборудование легко справится с такой задачей.

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получают достаточно точную информацию. Это будет участок, шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев этого будет вполне достаточно.

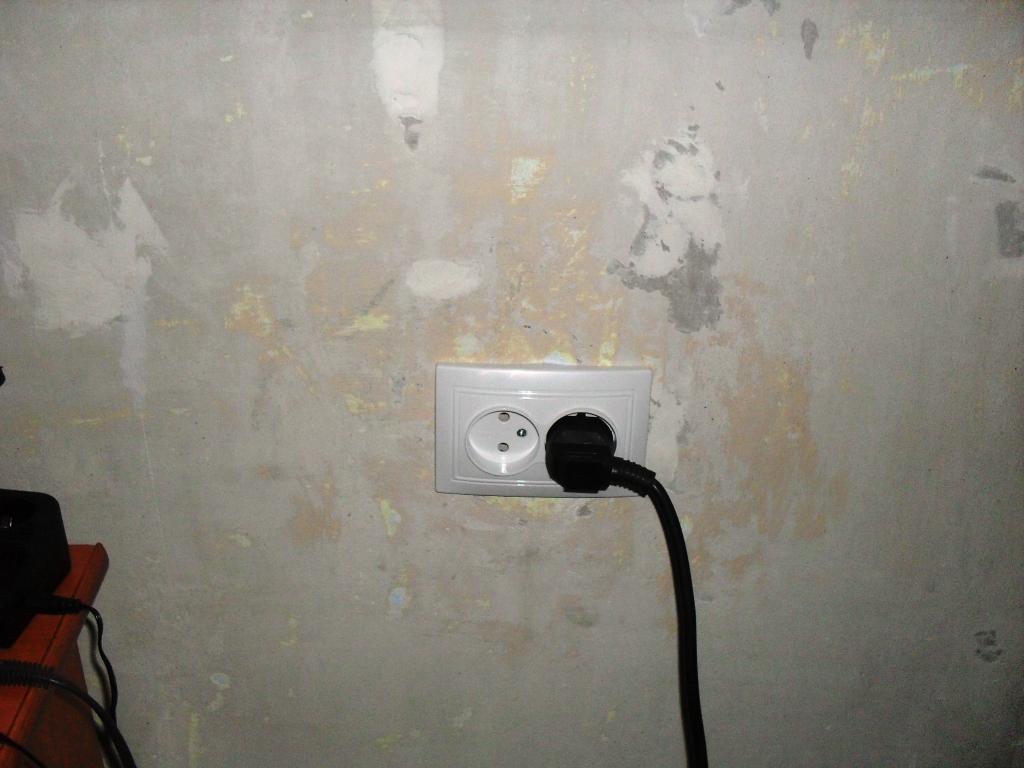

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно обнаружить визуально. Поскольку линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в стене с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его. Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

  • Материал подготовила: Инна Ясиновская

радиоприемник, мультиметр, слуховой аппарат или кассетный плеер

Содержание статьи:

Часто у неопытных мастеров вызывает сложность поиск скрытой проводки в стенах. Однако справиться с поставленной задачей можно, зная некоторые принципы работы подручных и специальных приборов.

Когда нужно отыскать скрытую проводку

Поиск скрытой проводки необходим при обрыве проводов, а также при переносе розеток

Поиск проложенного в стене кабеля выполняют в таких ситуациях:

  • Выполнение капитального ремонта с перепланировкой помещения. Чтобы не повредить провода, нужно знать место их расположения.
  • Смещение имеющихся точек питания в другие места для более удобного расположения техники, светильников.
  • Обрыв проводки в одной из зон комнаты. Здесь нужно отыскать проблемное место и устранить неполадку.

На случай полной замены старой проводки на новую также нужно отыскать кабель, чтобы не пересечься с ним при прокладке новых штроб или при необходимости уложить в имеющиеся каналы другие провода.

Польза скрытого монтажа кабеля

Скрытый метод устройства электропроводки в квартире или доме отличается от наружного тем, что все кабели не видны глазу домочадцев и гостей. Преимущества такого способа укладки заключаются в следующем:

  • После отделки штроб шпаклевкой стена готова под чистовую отделку. Мастер может устраивать дизайн комнаты на своё усмотрение.
  • Провода, уложенные в каналы, менее опасны для пользователя, чем открытый кабель. Скрытую коммуникацию невозможно повредить случайно.
  • При прокладке кабеля потайным методом используют путь от распределительной коробки, который прокладывают строго по вертикали и горизонтали. Это экономия расходов на закупку нужной токопроводниковой продукции.

Ретро-проводку и открытую укладку кабеля согласно СНиП применяют в деревянных коттеджах. Её спрятать сложно, поскольку это противоречит правилам противопожарной безопасности.

Специальные приборы для поиска кабеля

Согласно ПУЭ проводку в стене укладывают только прямо. Повороты выполняют под углом 90 градусов. Диагональные штробы и каналы делать строго запрещено. Поэтому при поиске кабеля в стене мастер, используя любые виды устройств, должен двигаться только по горизонтали или по вертикали. Это соответствует логике.

Для обнаружения проводки можно использовать такие типы специальных устройств:

  • Электромагнитные искатели. Приборы реагируют на напряжение как минимум 1 кВт внутри стен. Поэтому, чтобы найти кабель, предварительно в розетку включают любой электрический прибор. Это может быть микроволновая печь, чайник, фен. В точке расположения проводки индикатор устройства сработает.
  • Электростатические искатели. Работают при проверке по тому же принципу, что и электромагнитные — реагируют свето-, звуковым сигналом на прохождение тока по кабелю.
  • Металлоискатель. Аппарат создает электромагнитное поле при приближении к металлу. Недостаток устройства в том, что он реагирует на любой металл в стене — арматуру, саморезы, проволоку. Исправить положение можно, если применять профессиональные модели аппаратов. Они дополнительно показывают, какой тип сплава скрывается за стеной.
Электростатический искатель
Электромагнитный искатель
Металлодетектор
Индикаторная отвертка

Современные искатели имеют несколько функций одновременно — поиск металла, определение фазы и др. Из наиболее популярных выделяют:

  • «Поиск». Работает по принципу электростатического обнаружения кабеля. Может отыскать проводку на глубине до 7 см. Имеет четыре режима чувствительности. Прибор для определения проводки в стене «Поиск» отличается бюджетной ценой и не относится к классу профессиональных.
  • «Маг-2». Это комбинированный аппарат, который работает по принципу электростатического или электромагнитного обнаружения. На найденный кабель реагирует звуковым и световым сигналом. Устройство может отыскать провода под напряжением и без него.
  • LA 1012. Это более профессиональный аппарат от китайского производителя. Здесь используется электромагнитный принцип поиска.
  • BOSH GMS 120. Высокоточное устройство из класса профессиональных. Отыскивает кабель в стене и другие металлы. Быстро определяет тип сплава.
  • Индикаторная отвертка или тестер. Не менее надежное устройство, с помощью которого можно определить и даже проверить работоспособность скрытого кабеля. Помимо того что отвертка может найти «фазу» и «ноль», отыскать токопроводящую линию, она также указывает на место обрыва кабеля в стене. Для обнаружения проводов отверткой водят вдоль панелей. В местах искомых каналов инструмент покажет светящуюся индикацию.

Желательно нагрузить сеть при работе с отверткой.

Альтернативные способы поиска

Для поиска проводки радиоприемник нужно настроить на частоту 100 кГц

Чтобы найти проводку в стене, не имея специального оборудования, можно применить банальные методы. Они основаны на простой логике или использовании подручных средств. Бывалые специалисты рекомендуют следующее:

  • Визуальный осмотр стены после демонтажа обоев. Как правило, линии расположения штроб отличаются от серых бетонных стен наличием полос штукатурки. Если все они расположены горизонтально и вертикально (что является главным условием при прокладке каналов), только под прямым углом, это и есть скрытая коммуникация.
  • Использование радиоприемника. Для этого нужно установить на устройстве частоту 100 кГц. При таких показателях приемник будет реагировать повышением шума на приближающуюся проводку. Нужно водить аппаратом вдоль стен, пытаясь отыскать искомые линии. То же можно проделать с кассетным магнитофоном или плеером. Только придётся удлинить провод, поступающий к магнитной головке. Ее придется вынуть из кассетника и дотачать проволокой. Магнитная головка здесь работает по принципу антенны.
  • Использование мультиметра. К нему желательно добавить полевой транзистор. Оба аппарата нужно правильно соединить. К стоку и истоку транзистора подводят щупы мультиметра без соблюдения полярностей. Аппарат выставляют изначально в режим омметра. К затвору стоит прикрепить кусок проволоки, которая будет выполнять роль поисковой антенны. Ею нужно водить вдоль стен и отслеживать показания на мультиметре. Любые их изменения сигнализируют о наличии скрытой проводки.
  • Применение слухового аппарата. Такой определитель нужно выставить в режим «телефон» и подать нагрузку на сеть. Устройство отыскивает проводку на частоте 50 кГц.
  • Применение компаса. Чтобы узнать, где проходит проводка в стене, можно использовать магнитное устройство. Для этого нагружают сеть (например, включают плойку в розетку) и водят компасом вдоль стены. Там, где стрелка станет отклоняться, находится кабель.

Использование перечисленных выше приспособлений дает вполне хорошие результаты.

Методы, которые не работают

Некоторые мастера, не знающие, как найти провод в стене, прибегают к самым абсурдным способам обнаружения кабеля. Таковыми являются:

  • Применение магнита. Считается, если использовать (водить вдоль панелей) однозаряженный элемент, привязанный к нити, он среагирует на проложенный в стене кабель – начнет движение по типу маятника. В кирпичных постройках такой метод нахождения точно не работает. В панельных – магнит рискует наткнуться просто на арматуру. При поиске проводки со стороны потолка способ и вовсе не сработает. Невозможно добиться колебания магнита, удерживая подвесную нить по горизонтали. Мешает гравитация.
  • Применение смартфона. Многие модели, работающие на базе OC Mac или Android, якобы можно использовать в качестве металлоискателя. Для этого даже есть специальные программы. Одной из популярных является «Metall Detector». Ее разработчики уверяют, что при помощи приложения и встроенного в сам аппарат магнитного датчика можно спокойно находить скрытый кабель. Но это не более чем игрушка, к которой не стоит относиться слишком серьезно.

Двигаться при поиске скрытого кабеля нужно всегда от распределительной коробки или розетки.

Логические умозаключения

Схема расположения электропроводки

Используя стандартные знания о расположении скрытого кабеля, мастер может спокойно отыскать проводку. При этом стоит ориентироваться на такие нормы и схемы:

  • От розетки или выключателя кабель всегда отходит вверх или в сторону большей площади стены.
  • От пола и потолка кабель всегда располагают в 15-20 см. поэтому искать линию выше/ниже не стоит.
  • От газопроводных труб, батарей, радиаторов линии и штробы согласно СНиП можно прятать минимум на 40 см в стороны.

При наличии таких знаний можно дополнить их логикой и обнаружить положение коммуникации в стене. Если мастер не хочет рисковать, лучше прозвонить профессионалам и доверить работу им.

Как найти проводку в стене: самые действенные способы

Оглавление:
Как найти проводку в стене: профессиональный подход
Как найти проводку в квартире: способы обнаружения кабеля
Альтернативные поисковые системы

В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему – в современных квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно. Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки электрических кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety.org мы подробно рассмотрим вопрос, как найти проводку в стене – мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.

Как найти проводку в стене фото

Как найти проводку в стене: профессиональный подход

С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой. Можно даже сказать больше – нынешние электронные устройства способны не только точно определять местоположение электрических кабелей, но и обнаруживать места порывов и даже снимать их параметры. Существуют разные детекторы данного типа – одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие глубоко под землей. Разберемся с некоторыми из них более подробно – вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим вариантом решения вопроса поиска скрытой электропроводки.

  1. Отечественное устройство Е-121 – в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики – данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
  2. Датчик МS китайского производства – здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток. В панельных домах оно реагирует даже на тонкую арматуру в плитах.
  3. ПОСП-1 – это снова отечественная электроника. Кроме порывов и места залегания кабеля, позволяет определять его характеристики, основываясь на переменном электромагнитном поле, создаваемом любыми проводами.
  4. GVD-504A, GVD-503, GVT-92, VP-440 – это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.

    Поиск проводки в стене фото

В принципе, существуют и другие подобные устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способам решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.

Как найти проводку в квартире: способы обнаружения кабеля

Имеются два способа, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличия радиоприемника, работающего на частоте 100кГц. Начнем по порядку.

  1. Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о стандартном расположении проводов в процессе их укладки и, во-вторых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится. Что касается первого способа, то он хорош в тех случаях, когда на отделанную стену нужно повесить, например, картину – стопроцентную вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример – по стандартной схеме провод от розетки или выключателя поднимается строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась профессионально, то так оно и есть.
  2. Поиск кабеля с помощью радиоприемника – это довольно простой и в некотором роде даже приятный способ, позволяющий обнаружить не только место прокладки электрического провода, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник – включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания. Чтобы найти порыв провода таким способом или решить вопрос, как найти короткое замыкание в проводке, достаточно будет вести приемник вдоль обнаруженного кабеля и обращать внимание на поведенческие факторы шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких – в некотором роде радиоприемник похож на детекторы, которыми пользуются современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

    Как найти проводку в квартире фото

Существует и третий способ, доступный владельцам современных смартфонов. Большинство современных телефонов оборудуется так называемым магнитным датчиком, который в паре со специальной программой способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Подобные приложения разработаны для поиска металлов в земле, но, тем не менее, они отлично реагируют и на проводку в стене, которая обладает своим собственным электромагнитным полем. Вариант интересный, проверенный (работает), единственный его недостаток – необходимо иметь в своем распоряжении новенький смартфон, оборудованный магнитным датчиком.

Альтернативные поисковые системы

Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли окажет какую-либо существенную помощь – виновником всему будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов – это обычная индикаторная отвертка. На стопроцентный результат здесь рассчитывать также не приходится по одной простой причине – она способна среагировать только на порыв фазы. Для того чтобы определить место порыва, индикаторную отвертку нужно медленно вести вдоль провода и наблюдать за поведением светодиода – малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть – реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения. К сожалению, если произошел обрыв нуля, такой индикатор окажется бессильным – как вариант, можно просмотреть смену фазировки.

Как найти обрыв скрытой проводки фото

И в заключение темы, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления нужно уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный). Его сток и исток подсоединяется к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить). Тестер или мультиметр включается в режим измерения сопротивления – щуп ведут вдоль стены или провода, а малейшие изменения сопротивления указывают на место обрыва или местоположение электрического провода.

Как найти обрыв проводки в стене фото

В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно много – как говорится, выбирайте на свой вкус, а вернее исходя из своих возможностей и познаний в электротехнике.

Автор статьи Александр Куликов

Как найти обрыв провода в стене

Довольно неприятная ситуация, знакомая многим – без каких-либо видимых причин свет в квартире (доме) или в некоторых комнатах вдруг гаснет, бытовая техника отключается. И вместе с тем явно видно, что у соседей с подачей электричества — все нормально. Первая реакция у всех, наверное, одинаковая – хозяева проверяют, не выбило ли автомат или не перегорела ли пробка-предохранитель.

Как найти обрыв провода в стене

Если это действительно так, и при перезапуске автомата (замене пробки) работоспособность домашней электросети восстанавливается, то задача упрощается. Безусловно, с причиной срабатывания защиты разобраться надо — возможно, была превышена допустимая нагрузка. Но, во всяком случае, проводка исправна. Но если напряжение на выходе с предохранителей есть, а в помещениях отсутствует – где-то случился обрыв. И предстоит непростая задача восстановления домашней сети.

Один из самых сложных вопросов в этом случае будет – как найти обрыв провода в стене. Его и рассмотрим в настоящей публикации.

Возможные причины неисправностей проводки

Чтобы легче было выявлять участок, на котором произошло несанкционированное размыкание цепи питания, необходимо представлять, какие причины могут вызвать подобные неисправности. Следует сразу заметить, что чаще всего они обусловлены ошибками в монтаже домашней электрической сети или нарушениями правил ее эксплуатации. Сама по себе проводка, да еще замурованная в стены, обрывается крайне редко, хотя и такого варианта полностью исключать нельзя.

  • Очень часто контакт пропадает на клеммных соединениях – начиная от автоматов в распределительном щите и заканчивая розетками, выключателями или даже конечными приборами потребления. Плохо затянутая или ослабшая со временем клемма начинает греться, искрить, отчего дефект «прогрессирует», что рано или поздно заканчивается полным исчезновением электрического контакта.
Ненадежное соединение проводов в клеммах – одна из наиболее распространенных причин неисправностей домашней электросети
  • Соединения в монтажных коробках, если они выполнены с нарушениями или недостаточно качественно – еще одно уязвимое место. Особую опасность представляют кустарные скрутки проводов, которые горе-мастера просто закрывают сверху слоем изоленты – и считают, что этого достаточно.  Нет, безусловно, и скрутка может быть надежной и долговечной, но иногда встречаются такие картины, что лучше бы их не видеть. Например, наличие в одной скрутке медных и алюминиевых проводов, что категорически запрещено, попытка соединения одножильного толстого жёсткого проводника с гибким многопроволочным. Или использование клемм, которые явно не подходят по токовой нагрузке для данной линии. Скажем, клеммы Wago — очень удобны в монтаже, но все же их предназначение, скорее — коммутация линий, выделенных под освещение помещений. А вот на участках проводки, от которых питается мощная бытовая техника, они вполне могут и подвести.
Одно их уязвимых мест квартирной разводки электропитания – распределительные коробки

Кстати, перечисленные выше причины, хотя и неприятны сами по себе, все же довольно легко диагностируются и устраняются. Кроме того, обычно такие обрывы не происходят совсем уж внезапно – как правило, они начинают «сигнализировать» хозяевам о нарастании проблемы — мерцаем света, явными признаками искрения, запахом подгоревшей изоляции или пластика. То есть при внимательном отношении к своему электрохозяйству владельцам дома или квартиры предоставляется «гандикап» на обнаружение и устранение неполадок.

Типичные неполадки в домашней электросети и их устранение

Понятно, что если вообще нет никакого понятия об электромонтажных работах, нечего и браться за такое дело самостоятельно – лучше вызвать специалиста. Но все же хорошему хозяину многое по силам исправить и самому. На страницах нашего портала можно найти подробные инструкции по ремонту розеток, по выявлению причин срабатывания УЗО или частого выбивания автоматического выключателя.

Гораздо сложнее справиться с дефектами скрытого характера, с разрывами электрической цепи на участках проводки, спрятанных в стене.

  • Они, кстати, тоже очень часто появляются по причинам, так сказать, субъективного характера. «Классический» пример – сверление стены или забивание гвоздя без предварительной «разведки» на предмет прохождения на этом участке скрытой проводки.

Сложно назвать это удачей, но если после сверления сразу пропадает напряжение в сети, то, по крайней мере, причина становится очевидной. Но бывает и иначе – сверло или гвоздь задевают провод по касательной, нарушая изоляцию и лишь слегка повреждая проводник. В таких случаях не исключено, что проводка еще будет служить, причем иногда – весьма немало. Но в месте нарушения целостности провоцируются токи утечки (а если нет УЗО, то выявить их удается не сразу), снижается нормальная проводимость, возрастает сопротивление на локальном участке, не исключается постепенное плавление изоляции с последующим коротким замыканием. То есть окончательный разрыв может случиться в любой момент, даже через довольно продолжительное время, и его непросто будет сопоставить с проводимыми когда-то сверлильными работами.

Результаты непродуманного сверления стены – повреждение изоляции скрыто проложенных кабелей, что со временем привело к выходу у участка проводки из строя

В идеале, хозяин квартиры (дома) должен точно знать трассы прокладки проводки в своих владениях и расположение монтажных коробок. Задача упрощается, если электромонтажные работы выполнялись в строгом соответствии с правилами и рекомендациями. То есть все участки скрытой проводки расположены строго горизонтально и вертикально. Однако, картины, сходные с той, что показана на иллюстрации ниже, видели, наверное, многие электрики, которых вызывали для устранения аварий. Понятно, что при такой «схеме» разводки домашней электросети любое сверление стены или забивание гвоздя превращается в «лотерею»: повезет – не повезет.

Встречается иногда и вот такая «жесть»…Чем руководствовался «мастер» – совершенно непонятно
  • Сама по себе проводка, замурованная в стены, дает обрыв не столь часто. Но и эту вероятность нельзя сбрасывать со счетов. Такими дефектами особо могут «грешить» старые провода, проложенные много десятилетий назад. И в особенности – если в доме все еще используется алюминиевая проводка.

Со временем проводка, безусловно, стареет. Это, прежде всего, выражается в том, что пластиковая изоляция теряет свою эластичность, становится хрупкой, трескается. Мелкие трещины могут стать причиной вначале, казалось бы, незначительных утечек тока. Ну а о том, что такие утечки имеют свойство возрастать — выше уже говорилось.

При прокладке проводки мог получиться залом проводника. Он тоже вполне способен проявиться не сразу, а спустя время, причем, исчисляемое годами. То есть проложить какую-то логическую связь с внезапно появившимся обрывом – практически невозможно. Просто на таком локальном участке за счет повреждения нормальной кристаллической структуры металла может значительно возрасти сопротивление, что вызывает перегрев, еще большую деструктуризацию проводника, плавление изоляции, короткое замыкание и прочие «радости».

Такие аварии – самые сложные в диагностике и определении конкретного места разрыва цепи. Внешних признаков – практически не бывает. И если даже почувствуется какой-то отдаленный «аромат» подгоревшей изоляции, отыскать источник запаха – вряд ли удастся.

Все перечисленное выше может, конечно, случиться с любой проводкой.  Но если в доме (квартире) все еще используются алюминиевые провода – вероятность аварийных ситуаций возрастает в разы. Этот металл значительно уступает меди и проводимостью, и коррозионной устойчивостью, и механической прочностью. Мало того, алюминий, как выражаются многие электрики, «плывет» в клеммах или скрутках. То есть даже качественно обжатый контакт со временем вполне может потерять надежность, начать греться и искрить.

Это – еще один довод при любой возможности избавляться от старой алюминиевой проводки и переходить на качественные медные кабели.

Какие кабели приобретать для прокладки домашней проводки?

Если говорить о материале – то, конечно, исключительно медные. А если о конкретной марке и сечении – то здесь требуется владеть некоторой важной информацией. Подробнее о типах кабелей для проводки в доме или квартире – читайте в специальной публикации нашего портала.

Как отыскать обрыв провода в стене

Первые шаги и проверка распределительного щита

Итак, пока по неизвестным причинам в комнате (одной, нескольких или всех сразу) погас свет, перестали работать электроприборы. Первое естественное действие хозяев – проверить, не общее ли это выключение по улице (подъезду городского дома). Если нет – обращается внимание на распределительный щит – не выбило ли автоматы или не перегорели ли плавкие предохранители — пробки (кое –где еще встречается и такой анахронизм).

Если и здесь все в норме – предстоит поиск неисправностей уже в своих владениях.

С чего начинают. Прежде всего – с «включения логики». Стоит сразу же проанализировать, не проводилось ли недавно в квартире работ, связанных со сверлением стен. Не было ли за последнее время других чрезвычайных происшествий, например, потопа от соседей сверху.

Надо постараться припомнить, были ли какие-то «симптомы заболевания» проводки – моргание света, характерный треск искрения контактов, запах подгоревшей изоляции. Иногда даже такой информации бывает достаточно, чтобы с большой долей точности быстро обнаружить место аварии.

Поиск неисправностей начинают всегда вести от распределительного щитка. Первое – визуальный контроль. Если авария произошла именно здесь, она может выдать себя выскочившим из клеммы или почерневшим контактом на автомате (УЗО). Рекомендуется сразу, вооружившись мультиметром, установленным на измерение переменного напряжения более 250 вольт, проверить, имеется ли напряжение на вводном автомате. Если показания измерения – в норме, однозначно грешить на подачу не нужно, и причина точно находится внутри квартиры.

Перед контрольными замерами нелишним будет еще раз убедиться, что переключатель мультиметра выставлен на переменное напряжение номиналом не менее 250 вольт. Обычно это предел в 500, 600 или даже 750 вольт (в зависимости от модели прибора).

Проверить, конечно, можно и индикаторной отверткой, но она способна показать только наличие фазы. А это – неоднозначная картина, так как обрыв может быть и по нулевому проводу.

Некоторые советуют использовать для проведения подобной диагностики простейший прибор, состоящий из патрона с лампой и двух проводов. Действительно, таким способом, пожалуй, легче всего определить, имеется ли в данном месте (на клемме автомата, в распределительной коробке, в розетке и т.п.) нужное напряжение в 220 вольт. Однако, работа с подобным самодельным «тестером» является весьма небезопасной, и правилами охраны труда  — категорически запрещена. И автор, как «законопослушный гражданин», тоже не рекомендует таких способов проверки.

Отсутствие мультитестера не должно являться оправданием. В наше время приобрести совсем недорогой, но в то же время вполне «дееспособный» тестер сможет каждый. И такой прибор должен, наряду с индикаторной отвёрткой, быть у любого хорошего хозяина. Так что будем исходить из посыла, что мультиметр в наличии есть.

После проверки вводной автомат выключается, равно, как и все другие автоматы. И следующим шагом проверяется надежность зажатия проводников в клеммах на всех АВ и УЗО, а также в шинах нуля и заземления. При необходимости – производится подтяжка. Случается и так, что на этом устранение аварии и заканчивается – все, оказывается, крылось в плохом контакте на одной из клемм.

Проверку начинают обычно с распределительного щита – поступает ли входное напряжение, в каком состоянии находятся клеммы, работоспособны ли автоматы и устройства дифференциальной защиты

Кстати, уместно, наверное, будет сразу заострить внимание на некоторых распространенных ошибках, которые частенько допускаются неопытными мастерами при подключении проводов к клеммам автомата (УЗО).

  • В клемме зажимается медный многопроволочный гибкий проводник без оконцовки. Даже при, казалось бы, качественной обтяжке, контакт со временем может сильно ослабнуть. Или даже вовсе исчезнуть – пережатые тонкие проволочки могут обламываться. В щите вообще лучше не использовать такие провода – надежнее будет одножильный нужного сечения. Но если уж некуда деваться, то провод в обязательно порядке должен заканчиваться клеммным наконечником. Стоят такие детали недорого, их установка – труда не составляет, но контакт получится надежным.
Если для коммутации используются многожильные медные провода, то на их зачищенные концы должны быть напрессованы клеммные наконечники
  • При подключении провода его зачищенный конец слишком глубоко заводится в клемму. И при затяжке контактная площадка начинает упираться в слой изоляции. Понятно, что обжим самого проводника получается при этом ненадежным, что становится предпосылкой для искрения, нагрева, пропадания контакта.
  • В одну клемму подключается два провода разного сечения. Контактная площадка при затяжке клеммы упирается в больший по сечению проводник, а контакт на меньшем при этом очень часто становится крайне ненадежным

Чтобы уже полностью закончить со щитом, можно, включив автомат на вводе, последовательно проверить работоспособность всех остальных автоматических выключателей, дифавтоматов и УЗО. Понятно, что с каждого из них, если тот находится во включённом положении, должна выходить фаза. Здесь для проверки будет достаточно индикаторной отвертки. Или опять же применяется мультитестер – замеряется напряжение между выходом автомата (УЗО, АВДТ) и общей шиной нуля.

Убедившись в том, что с распределительным щитом – все в норме, можно переходить к поиску аварийного участка уже в самой квартирной разводке.

Локализация места аварии

Все перечисленные выше действия будут уместны, если напряжение пропало разом во всем помещениях. Но при обрыве провода на каком-то конкретном участке чаще всего и исчезновение питания также ограничивается какой-то областью квартиры или дома. Безусловно, если распределительный щит был смонтирован грамотно, с разветвлением общей подачи после счетчика по отдельным линиям.

У хорошего хозяина так обычно и бывает – выделяется несколько розеточных групп, в том числе — и на отдельные розетки для мощной бытовой техники (стиральные машины, электроплиты, духовки, насосное оборудование и т. п.). Освещение также может быть разделено на группы, например, по помещениям. Если все организовано именно так, на автоматах имеются подписи (или нумерация с «легендой»), то задача существенно упрощается.

Если домашняя электропроводка организована грамотно, то и первичная локализация участка аварии займет считаные минуты

То есть если пропало напряжение на какой-то определенной розеточной группе, но проверка остальных показывает, что все в норме, то сразу ясно – обрыв на конкретной линии. Аналогично и с освещением, если оно погасло только в отдельной комнате (группе комнат), но в других свет горит, и розетки работают.

Узнайте, как рассчитать освещение по площади помещения, изучив алгоритм и удобные калькуляторы онлайн, в специальной статье на нашем портале.

Но часто бывает и так, что все распределение сводится к одному-двум автоматам, и картина поучается неясной. Кроме того, некоторые хозяева могут просто не знать «легенды» своего щита, если они приобрели квартиру или дом с уже проложенной электросетью, и до текущего момента их этот вопрос пока не занимал. И настоятельно рекомендуется посвятить этому время, чтобы опытным путем все же добиться ясности, какой прибор в щитке за что отвечает.

Поиск же участка обрыва ведется от щита к точке, где выявлено пропадание напряжения (розетке, осветительному прибору). Участки могут быть следующими:

  • Трасса от щита до распределительной коробки.
  • Участок от распределительной коробки до розетки (выключателя).
  • Участок между выключателем или коробкой и осветительным прибором.

Нередко встречаются разводки, в которых проводка к розеточным группам не предусматривает распределительных коробок, то есть провод идет непосредственно от щита к конечной точке. Причем, от одной розеточной группы к последующей также может быть протянут кабель. Это сразу бывает заметно, когда к розетке подходит два кабеля: один из них идет от щита, другой – далее на следующую группу.

Итак, следующая задача – точно определить участок, на котором произошел обрыв.

Поиск участка проводки с обрывом

Задача эта непростая и довольно утомительная, особенно если отсутствует схема проложенной проводки. Но все же после первичной локализации аварии, хотя бы по помещению или линии, выполнить ее будет проще.

Поначалу – страшно браться. Но если уже выделена ограниченная зона, в которой по всей вероятности произошел обрыв, то становится проще.

Поиск начинают вести от распределительного щита. Каким образом это можно сделать?

Индикаторная отвёртка помогает определить, есть ли фаза там, где ей положено быть. Например, фаза есть на выходе с соответствующего автомата, далее – в распределительной коробке, но уже отсутствует на размещенной снизу розетке. Вывод напрашивается сам собой – место аварии находится между распределительной коробкой и розеткой.

Индикаторная отвертка далеко не всегда способна показать реальную картину

Казалось бы – все просто, если бы не несколько «но»:

— Во-первых, такой метод помогает определиться исключительно с разрывами фазного провода. Но если оборван нулевой – результата получено не будет. Фаза может на розетке или осветительном приборе иметься, но сами приборы — оставаться в нерабочем состоянии.

— Во-вторых, такая проверка подразумевает работу со всклоченным напряжением в сети. Скажем честно – не лучший вариант для проводки, на которой явно есть авария, и тем более, если мастер не имеет достаточного опыта работы в электрике. Для проверки придется вскрывать распределительные коробки, разбираться со скрутками или клеммными соединениями в них, и по неопытности можно «наделать делов».

Кстати, индикаторная отвертка, помимо всего прочего, способна еще и исказить реальную картину. Случается, что свечение индикатора вовсе не говорит о наличии полноценной фазы, а только о каком-то потенциале, который вполне может быть обусловлен током утечки из другого «источника».

То же самое касается и замера напряжения с помощью мультиметра. И работа под напряжением – опасна, и показания напряжения могут быть весьма противоречивыми.

Как быть?

Самый надежный способ – это прозвон участков. Он сразу покажет целостность провода или наличие разрыва на нем. Используется для этого все тот же мультиметр, но только переведенный в режим измерения сопротивления, в позицию Ω. Во многих тестерах для такой цели вообще предусмотрен специальный режим: если участок цепи обладает нормальной проводимостью — прибор издает звуковой сигнал. Сопротивление медного провода невелико (при сечении 2,5 мм² – всего 0,7 Ома на 100 метров длины), то есть в масштабах дома или квартиры будет крайне несущественными — на индикаторе станет высвечиваться значение «0» или близкое к нему.

Самый, пожалуй, надежный способ найти участок с разрывом цепи – это прозвонка проводов мультитестером

Для проведения такой ревизии, понятное дело, линию следует обесточить. После этого на щите отключаются все провода проверяемой линии – фазный от автомата, нулевой и заземления – от соответствующих шин.

Безусловно, просто так штатными проводами мультиметра прозвонку провести не удастся – тестируемые участки могут быть весьма длинными. Например, щит расположен в прихожей у входной двери, а распределительная коробка – в комнате. Значит, необходимо заранее подготовить «удлинитель» — отрезок гибкого медного провода нужной длины, чтобы хватало до самой удаленной точки, подлежащей проверке. Большого сечения не требуется — достаточно 1,0÷1,5 мм². Этот удлинитель, понятно, следует тоже заранее проверить на целостность, то есть прозвонить.

А чтобы соединения с концами проверяемых участков проводов не вызывало сложностей, удлинитель можно оснастить зажимом-«крокодилом» или, что даже проще и удобнее — клеммой WAGO с рычажным фиксатором. Не будет никаких проблем с подключением удлинителя к проверяемому проводу. Такую же клемму можно расположить и на втором конце удлинителя – свободное гнездо отлично подходит для вставки щупа тестера.

Двойные клеммы WAGO с рычажным фиксатором, остановленные на концах удлинителя, снимут все проблемы быстрого соединения с тестируемым проводом. При подключении к скруткам удобнее будет иметь на конце зажим-«крокодил».

Первым начинают прозванивать участок от щита до распределительной коробки. Для этого в коробке иногда приходится разбирать выполненные там контактные соединения. Важно – перед разборкой необходимо запомнить (зарисовать, снять на камеру мобильника) то, как провода были подключены. Все это будет не столь сложно, если изоляция проводов имеет цветовую маркировку (синий – всегда нулевой, зелено-желтый – заземление, фаза может иметь различный цвет, но обязательно отличающийся от указанных). Если цветовой маркировки нет, то придется подписать провода, например, наклеив на них полоски малярного скотча.

Качественно, по всем правилам выполненные скрутки, конечно, лучше не разбирать – достаточно просто найти место, которого можно коснуться щупом при прозвонке.

Прозвонку каждого из проводов кабеля производят отдельно – получается, чтобы проверить участок предстоит выполнить два или три (при наличии заземляющего проводника РЕ) промера. Если все провода в норме, участок принимается за исправный. Желательно сразу, параллельно с прозвонкой, составлять схему, если ее ранее дома не было – она может еще пригодиться впоследствии. На схеме отмечается, что участок исправен, и переходят к следующему.

Обычно следующим идет кабель от распределительной коробки к розетке. Понятно, что розетку лучше заранее разобрать, чтобы получить доступ к контактам. Заодно – проверить и подтянуть контакты на клеммах.

Если же подключение розеток выполнено, минуя распределительные коробки, то получается и вовсе один прозвон, чтобы убедиться в целостности линии. Правда, если к розетке подходят два кабеля, то один из них, как уже говорилось выше, уходит на другую розеточную группу. Его следует отсоединить, чтобы проверить этот участок отдельно.

При проверке линии освещения приходится прозванивать чуть больше. Отдельно – линию питания от щита до коробки. Далее – нулевой провод от коробки до светильника (и провод РЕ, если он имеется). Затем – фазный провод от коробки до выключателя, затем – участок от выключателя до светильника.

Но в любом случае, как правило, вся проверка на ранее локализованной аварийной линии ограничивается прозвонкой двух-трех участков кабеля. И рано или поздно будет выявлен тот провод, на котором произошел обрыв. Следует проверить его несколько раз, чтобы убедиться в правоте своих умозаключений. Например, отсутствие проводимости может быть вызвано просто плохим прижимом щупа мультиметра к оголенному концу провода. Но после нескольких попыток «упрямое молчание» прибора все же докажет, что оборванный проводник найден.

Поиск точного места обрыва

Это, пожалуй, наиболее сложный этап проведения диагностики. И без специальных приборов зачастую желаемого результата не добиться.

Участок стены, в котором находится поврежденный кабель, необходимо тщательно обследовать визуально. Не исключено, что причиной стало механическое повреждение проводки – об этом уже говорилось.

Следует и сразу принять решение – будет ли заменяться весь участок проводки, либо в планах – отыскать место обрыва и постараться срастить проводник.

В том случае, если дефект, с большой долей вероятности, образовался по причине ветхости давно проложенных проводов, то лучше даже не морочить голову, а менять весь поврежденный участок (в идеале – и вовсе всю проводку в доме или квартире, но это уже требует капитального подхода). Нет никакой гарантии, что после проведения восстановительных работ аналогичный дефект не появится вновь, рядом с местом выполненного сращивания.

Иногда намного проще и выгоднее бывает пожертвовать отделкой и полностью заменить выявленный дефектный участок скрытой проводки
Поиск с помощью специальных детекторов проводки

Понятно, что для того, чтобы найти точку обрыва, необходимо для начала как минимум знать, где же конкретно в толще стены проходит кабель. Иными словами – знать, где искать. О правилах прокладки проводки уже вкратце говорилось выше. Даже расположение распределительных коробок, розеток и выключателей может стать подсказкой – вмурованные кабели должны располагаться вертикально и горизонтально.

Что важно знать о прокладке скрытой проводки в доме или квартире

Если в планах – обновление всей домашней проводки с переустановкой розеток и выключателей, следует заранее ознакомиться с основными правилами ее прокладки. Подробнее об этом рассказывается в специальной статье нашего портала «На какой высоте устанавливать розетки».

Однако, если ясности нет, то придется для начала обнаружить эту «трассу». Для этого используются специальные приборы – детекторы проводки. Кстати, некоторые из них способны сразу показать и тот локальный участок, на котором произошел обрыв фазы. То есть разом решается две задачи.

Понятно, что такие приборы есть далеко не у каждого хозяина. Что ж, можно или приобрести (если это видится доступным по стоимости – он наверняка еще пригодится в будущем), или поискать возможность краткосрочной аренды. Кстати, если уж на какое-то время в руки попал такой прибор – не поленитесь, «просканируйте» все свои жилые владения и составьте схему расположения скрытой проводки – эта информация никогда не будет лишней.

Одним из наиболее популярных среди домашних мастеров является детектор «Eltes Дятел Е121». Прибор способен обнаружить находящуюся под напряжением (и только!) проводку под слоем штукатурки толщиной до 20 мм. Обычно этого бывает достаточно.

Детектор фазного напряжения и скрытой проводки «Eltes Дятел Е121»

Четыре разных порога чувствительности позволяют выявить место прохождения кабеля с довольно высокой точностью. «Дятел» также широко используется и в роли обычного бесконтактного фазного индикатора, например, при проверке правильности подключения проводов в распределительном щите или при выполнении других электромонтажных работ.

Как недостаток – не может точно выявить проводку, расположенную в гильзах или закрытую слоем бетона. Не стоит полагаться на него и при поиске проводки, временно не подключенной к сети – фаза должна быть обязательно.

Видео: Как пользоваться детектором скрытой проводки «Eltes Дятел Е121»

Более совершенными являются приборы, представляющие собой комплект из генератора сигнала и приёмника. С помощью подобного оборудования, подавая на участок срытой проводки, отключённой от сети, сгенерированный сигнал заданной частоты, можно очень точно определить точку обрыва провода.

Ну а в режиме работы без генератора приемник способен определить расположение скрытой проводки, находящейся под напряжением. Типичный пример подобных приборов – отечественный комплект «Лис М» или, более совершенный, «Лис 100».

Видео: Комплект для поиска расположения и дефектов скрытой проводки «Лис М»

Разнообразие детекторов скрытой проводки с возможностью обнаружения дефектных участков в наше время – весьма широкое. Наверное, понятно, что многие из таких устройств позволяют и вовсе обходиться без предварительных этапов поиска участков обрыва – при наличии схемы проводки можно сразу переходить к поиску точки размыкания цепи.

Проблема лишь в том, что качественные приборы с высокой чувствительностью и точностью определения – весьма дорогие. Кроме того, они требуют определенных навыков в работе. И далеко не каждый электрик рискнет дать даже на короткий срок свое оборудование в пользование дилетанту. А так как наша публикация рассчитана именно на начинающих, приходится объяснять простейшие методы диагностики.

Использование подручных или самодельных приборов

Что делать, если нет возможности хотя бы на время обзавестись детектором скрытой проводки?

  • При неглубоком залегании кабеля в стене можно попробовать «нащупать» фазу, то есть, при удачном раскладе — и место, где она пропадает (точку обрыва) с помощью обычной индикаторной отвертки. Взяв ее примерно так, как показано на иллюстрации ниже, начинают «сканировать» предполагаемый участок расположения кабеля. Если повезёт, то наличие фазы проявится свечением индикатора. Хотя, если честно, вероятность удачного исследования, скажем так, невысока.
Поиск фазного провода в стене с помощью индикаторной отвёртки. При определенной доле везения и неглубоком залегании кабеля – может и сработать.
  • Более чувствительным, а значит – и более точным может при подобном поиске стать бесконтактный индикатор фазы. Кроме того, он обычно оснащается еще и звуковым сигналом, что облегчает обнаружение скрытого провода. А «технология» поиска – такая же, как и с индикаторной отверткой.
С бесконтактным индикатором фазы – больше шансов на успех. Но все равно – результат не гарантирован.
  • Встречаются советы – воспользоваться обычным портативным радиоприемником. Его настраивают на частоту примерно в 100 кГц и ведут вдоль стены на предполагаемом участке прохождения кабеля и локализации обрыва. При этом наличие фазы и ее отсутствие должны проявиться наличием и отсутствием явно наводимых помех – шумов.
Точность, конечно, невысока, но примерный участок обрыва обнаружить все же можно
  • Примерно таким же образом – появлением наведенного фона или шумов на фазу может реагировать чувствительный микрофон, подключенный к усилителю (например, старому магнитофону, включенному на режим записи).
  • Некоторые пользователи рекомендуют самостоятельно изготовить простейшие детекторы проводки. Набор радиоэлементов требуется совсем небольшой, да и схема сложностью в монтаже не отличается. Вполне можно обойтись даже без изготовления печатной платы.

Вот парочка примеров:

Схема №1

Схема простейшего детектора на базе полевого транзистора

Первую схему можно назвать, пожалуй, самой простой. В элементарную базу входят:

  • VT1 – полевой транзистор КП103 (вне зависимости от последующего буквенного обозначения).
  • BF1 – акустический индикатор – это может быть динамик, но удобнее использовать наушники.
  • SA1 – любой удобный (имеющийся) микровыключатель.
  • GB1 – источник питания в качестве, которого достаточно батарейки АА (ААА) напряжением в 1.5 вольта.

В качестве антенны в данном случае может служить сам металлический корпус полевого транзистора. Чем ближе к проводу, в котором имеется фазное напряжение, тем будет громче раздаваться звук в наушниках (частотой около 50 Гц). При определенном старании можно довольно точно обнаружить и месторасположение кабеля, и точку, начиная с которой фаза пропадает.

Схема №2

Этот вариант – несколько понадежней и почувствительней. В нем, кроме полевого транзистора, применено еще и усиление полученного сигнала.

Более совершенная схема самодельного детектора скрытой проводки

Элементы VT1, BF1, SA1 и GB1 – точно такие же, как и в предыдущей схеме. Кроме того, используются:

VT2 – транзистор, выполняющий роль усилителя. Подойдут КТ3102 или КТ3107 с любыми буквенными индексами.

R1 – резистор 5.1 МОм.

R2 – резистор 3,6 кОм.

Антенной в данном случае выступает отрезок медного провода длиной от 20 до 50 мм. Точность поиска расположения кабеля от этого только выигрывает. А сама «технология» поиска – такая же, как и со схемой №1.

Обратите внимание – все перечисленные способы поиска обрыва рассчитаны на обнаружение фазного напряжения. И, кстати, большинство приборов-детекторов заводской сборки, не оснащенных генераторами сигналов, работают также по этому принципу. То есть, походят для случаев, если обрыв, как показывает предварительная прозвонка участков проводки, был именно на фазном проводе. При этом, конечно, автомат на щитке должен быть включен, и работу, соответственно, следует проводить с соблюдением всех необходимых требований безопасности.

А как быть, или предварительная прозвонка показывает, что повреждён нулевой проводник? Как тогда найти место его обрыва? Ведь прибор попросту не даст ясной картины – он будет реагировать на идущую параллельно фазу.

Поступают таким образом.

  • Вначале обесточивают участок.
  • Затем вынимают все провода из клемм в щитке, отключают их и на противоположном конце тестируемого участка (в розетке, выключателе или монтажной коробке, если обрыв обнаружен межу нею и щитком). Одним словом, тестируемый участок должен быть гарантировано отключен с обеих сторон.
  • Далее, нулевой провод, на котором ищется обрыв, временно подключают со стороны щита к фазному контакту. После этого – включают автомат.
  • Производится поиск обрыва по методикам обнаружения фазного напряжения.
  • После обнаружения обрыва сразу же, не откладывая (чтобы не забыть!), отключают питание и убирают нулевой провод с фазного контакта.
  • После проведения ремонта повреждения все подключается по нормальной схеме.

После того как место обрыва определено, остается заняться ремонтом.

Для этого аккуратно с помощью молотка и зубила, удаляется участок штукатурки, закрывающий проводку. Чтобы не повредить кабель, тем более, если диагностика проводилась приборами со, скажем, не выдающейся точностью, лучше выбирать штрабу с отступом от предполагаемой линии прохождения провода влево – вправо (или вверх – вниз, на горизонтальном участке) на 50 мм. Длина выбираемой штрабы берется такой, чтобы ее было достаточно и для удаления поврежденного участка кабеля, и для зачистки концов с обеих сторон, и для вставки перемычек с их качественным припаиванием (скрутки здесь явно нежелательны), и для последующей надежной изоляции как минимум в два слоя.

Ремонт поврежденного участка обычно проводится припаиванием перемычки с последующей изоляцией термоусадочными трубками

Алюминий, конечно, тоже можно паять. Но для этого требуется специальные составы (флюс) и, конечно, умение выполнять подобные соединения. Да и вообще (ИМХО) – от поврежденного участка алюминиевого провода лучше вообще избавиться, заменив его на медь. «Зарывать» же в штукатурку клемму или скрутку — дело весьма рискованное.

Останавливаться на проблемах ремонта поврежденного участка – не станем, так как эта тема все же требует более широкого рассмотрения, и ей лучше уделить внимание в отдельной статье. Но чтобы понятие и о поиске участка аварии, и о ликвидации обрыва стала еще более полным, предлагаем посмотреть интересную видеоподборку, в которой показан один из вариантов выполнения подобных работ.

Видео: Поиск обрыва скрытой проводки и проведение ремонта поврежденного участка

Простой индикатор для определения скрытой проводки

Вмурованную в стену проводку найти достаточно сложно: не всегда на руках имеется схема на бумаге, в которой отмечено, как проложены провода, зачастую искать их приходится самостоятельно. Для того чтобы не разбивать стену наугад и наносить как можно меньше повреждений, можно использовать бесконтактный индикатор скрытой проводки. Этот прибор поможет безошибочно обнаружить электропровод и провести необходимые работы. Один из простейших его видов – индикаторная отвертка.

Какие бывают приборы

Индикатор представляет собой небольшое по размеру мобильное устройство, масса которого не превышает 200 грамм (именно поэтому прибор удобно носить с собой). Он может быть полезен как профессиональному электрику, так и простому владельцу квартиры. Благодаря прибору можно будет найти провода и трубы не только под слоем штукатурки, но и под кафелем и другими отделочными материалами, скрывающими их.

Для обнаружения электропроводки выпускают приборы различных типов. Основные их отличия состоят в принципе работы и функциональности.

Большинство индикаторов работает по принципу металлоискателя, сигнализирует, если в стене есть металл. Происходит это благодаря магнитному полю, создаваемому прибором. Неудобство заключается в том, что он реагирует абсолютно на все металлические предметы, а не только на скрытую проводку, потому, если в стену вмурована арматура, прибор сработает.

Обнаружение проводки в стене удобнее всего проводить при помощи индикаторов или детекторов. Такие устройства улавливают электромагнитные поля, создаваемые током при прохождении через проводники.

Для того чтобы индикатор подавал сигнал, в сети должно быть напряжение. Если стена будет влажной, приборы такого типа не принесут пользы. Влага обманывает индикатор, отражая его электромагнитное поле, в результате чего он выдает ошибочные показания.

Лучше выбирать универсальные приборы для поиска электропроводки. Их отличительной особенностью является способность работать в нескольких режимах, благодаря чему можно не только определять, есть ли в стенах металлические предметы, но и искать скрытую проводку отдельно. Если присутствует возможность переключать режимы, то можно достаточно точно вычислить, где именно находится кабель. Устройства смогут найти даже древесину или пластик, если материал влажный или наполнен водой. Такое оборудование считается профессиональным и стоит на порядок дороже простых бытовых индикаторов.

Индикаторная отвертка

Часто встречаются индикаторы напряжения, выполненные в виде отвертки. Они определяют фазный провод сети 220 В и указывают на наличие тока, протыкающего по проводнику. Это простой и доступный по стоимости прибор, работающий контактным и бесконтактным методом.

Рукоятка индикатора прозрачная, внутри загорается лампочка и резистор. По звуковому и световому сигналу легко определить, где проложены скрытые провода. Шлиц отвертки делают прямым, чтобы удобно было контактировать с поверхностью предметов.

Существуют модификации отвертки, рассчитанные на разное напряжение и условия работы. С их помощью можно за 2-3 секунды определить, подается ли напряжение в дом, работает ли розетка, где проходит провод. Проведя индикатором скрытой проводки по поверхности стены, можно смело вбивать гвоздь, вкручивать саморез и применять перфоратор.

Контактная модель

Контактным индикатором определяют работоспособность розеток, проверяют наличие заземления удлинителей, находят фазу патронов люстры и фазовые провода при монтаже электрики.

Чтобы контактный индикатор начал работать, его надо взять в руку и нажать кнопку на рукоятке. Острым концом (жалом) дотрагиваются до контакта. Если на проводе есть напряжение, то замигает лампочка. Так определяют фазовый провод. Контакт с телом должен быть обязательно, поскольку человек входит в цепь. Сопротивление встроенного резистора велико, поэтому ток в цепи будет мал и не нанесет вреда.

Контактный индикатор считается самым простым и дешевым. Для его работы не требуются дополнительные источники питания.

Недостатком может быть плохая сборка или слабое свечение лампочки. Понятно, что скрытую проводку такой прибор не определит.

Бесконтактная модель

Индикаторы, снабженные батарейкой, могут уже и бесконтактным способом определять скрытую проводку. На них устанавливают светодиодную лампочку, потребляющую минимум энергии. Хотя радиус действия индикатора невелик, он способен найти проводку под слоем штукатурки и даже небольшим слоем цемента.

Действие индикатора основано на генерации магнитного поля (наведенное поле). Отверткой в виде индикатора можно легко определить целостность скрытого провода и проверить, есть ли утечка тока на корпус прибора.

Преимущества такого индикатора еще и в том, что его можно использовать, как шлицевую отвертку. С ее помощью откручивают небольшие винтики и болты, не прилагая значительного усилия, чтобы не повредить прибор. Питающую батарейку придется периодически менять. Это причисляют к недостаткам индикатора.

Выпускают электронные бесконтактные индикаторы. Они подают звуковой сигнал при определении напряжения, и в дополнение показывают его значение на дисплеи. Диапазон измерения 12…250 В. Такие модели очень удобны, но стоимость их выше. Благодаря простоте, доступности и компактным размерам индикаторные отвертки пользуются спросом у электриков и людей, никак не связанных с этой профессией. Индикаторы применяют в быту и на производстве.

Как правильно выбрать

Выбирая устройство для поиска скрытой проводки, необходимо понимать, зачем оно вам нужно. Если требуется только найти проводку, можно обойтись недорогими моделями, которые сравнительно неплохо справятся с поставленной задачей. Для поиска трубопроводов либо каркасов нужно более чувствительное оборудование, способное работать в нескольких режимах, или два разных прибора, что обойдется дороже.

Другим важным параметром является глубина, на которую прибор способен просканировать стену. Не стоит приобретать самые дешевые индикаторы: обычно они способны «прощупать» стену не более чем на 20 мм, а штукатурка имеет толщину 40 мм, то есть пользы от такого устройства не будет. Не стоит экономить на глубине сканирования: чем глубже прибор способен распознавать предметы, тем лучше.

Важную роль играет и тип оповещения. Бывает их три:

  • звуки;
  • световой сигнал;
  • отображение информации на экране.

Звуки отличаются тональностью и бывают разной длительности. По ним можно понять, какой предмет найден.

Зачастую прибор оснащается светодиодами, сигнализирующими об обнаружении коммуникаций или скрытой проводки. На дорогом устройстве, зная схему цветов, можно точно определить местоположение предмета и понять, что именно было обнаружено.

Жидкокристаллический экран – наиболее точный и удобный способ идентификации находок. Прибор отображает всю информацию на дисплее. Однако стоит такое приспособление значительно дороже аналогичных моделей без крана. С расшифровкой сигналов не возникнет никаких проблем. Обнаружение металла или кабеля может вдобавок сопровождаться звуками.

Проверка работы

Для того чтобы точно определять местонахождение скрытых проводов, стоит сначала научиться пользоваться индикатором. Для этого нужно попробовать работать с ним на открытых проводах, трубах, других элементах. Это поможет вам понять, когда и на какие предметы прибор подает сигнал.

Перед тем как совершить покупку, следует протестировать индикатор в магазине. Для этого подойдет любой включенный электроприбор. Можно использовать для теста его провод. Испытывать устройство нужно на разном расстоянии. Провод можно прикрыть доской, каким-нибудь пластиковым предметом. Если обнаружение прошло успешно, то понравившийся индикатор можно смело покупать.

Поиск скрытой проводки своими руками

При проведении косметического и капитального ремонта в квартире после покупки необходимо знать, где установлена ​​скрытая проводка в стене. Поиск можно осуществить своими руками, обладая опредёленным опытом и специализированным оборудованием.

Многие владельцы жилья пренебрегают данным мероприятием, в результате чего наступают весьма плачевные последствия - возникает короткое замыкание и поражение током, даже пожар. Поэтому не стоит подвергать себя и членов семьи риску.Ищите провода, которые находятся в при следующих обстоятельствах:

  • замена электрического кабеля
  • нет заземления
  • различные неисправности с электрикой
  • работы по сверлению стены
  • монтаж новых выключателей и розеток

Как найти скрытую проводку без прибора?

Чтобы выполнить провода своими руками, можно содрать обои, особенно если их менять. Вы выпуклости в стене или определите их на ощупь.Если электричество проводилось на оштукатуренной поверхности, вы заметите след. Поиск скрытой электропроводки осуществим посредством обыкновенного радио, работающего на частоте 100 кГц. Главным условием является соблюдение тишины в квартире. Включите приёмник и проведите его максимально близко к стене. Как только услышите треск, зафиксируйте это место. Определить точку нахождения проводов также можно, установив на них нагрузку. Для этого берут компас и находят точное место расположения кабеля по показателям стрелок.

Найти скрытую проводку можно таким действенным методом - катушка с сопротивлением 500 Ом магнитного провода. Её подключают к микрону, включив предельную громкость. Если провод, находящийся внутри, этот звук находится в данной зоне. Можно смонтировать своими руками устройство, которое состоит из головного телефона, источника питания от электричества и транзистора. Для поиска электропровода прислоните корпус прибора к стене. При обнаружении раздастся сигнал.

Также можно применить транзисторы - один полевой и два биполярных. Последние установку из мультивибратора, а первый - электроключ. Названное приспособление улавливает электрополе, которое образует невидимая глазу электропроводка. Когда загорится лампа и агрегат завибрирует, можете не сомневаться - кабель найден!

Существует эффективный вариант - изготовление своими руками особого устройства. В качестве корпуса возьмите коробку из пластика от лампочки и наклейте на любую сторону скотч из алюминия. Он будет выполнять функции антенны. Поставьте аккумуляторы на 4-5 Вт . В коробе проделайте дырочки и вмонтируйте лампочку. Далее транзистор со сверхчувствительностью, присоедините антенну и батареи к скотчу. Зафиксируйте крышку. О поиске в стене проводов будет свидетельствовать вспыхнувшая лампа.

Как определить скрытую электропроводку в квартире специальным прибором «Дятел»?

Если вы располагаете денежными средствами в достаточной мере, то можно приобрести профессиональное оборудование - тестеры и сигнализаторы.Найти заделанные кабели с их помощью возможно на любой глубине. Приспособление марки «Дятел» отечественного производства является крайне популярным. С его участием поиск в электрокабеля своими руками достаточно прост даже под слоем штукатурки толщиной в 8 сантиметров . Основные характеристики устройства:

  • контроль работы предохранителей
  • нахождение фазных кабелей
  • проверка фазности счётчика электроэнергии
  • возможность найти неисправность электрики в квартире в кратчайший срок

Сущность его функционирования основывается на принципе электростатики переменного электрополя. При приближении антенны к источнику тока начинает работу электродинамическая сила, и оборудование подаёт сигнал. Индикаторные отвтки «Энергия» определить скрытую электропроводку в закладке на небольшой глубине. Инструмент работает в двух режимах - бесконтактном и контактном, чувствительность у него трехуровневая - от низкой до высокой. Он эффективно производит поиск в квартире места разрывов фазных проводов. При нахождении источника загорается зелёный индикатор.

За выполнение при проведении крупномасштабного ремонта необходимость установки электропроводки старых электропроводов с их заменой.Их, как правило, монтируют по горизонтали и вертикали под ровными углами. И если комната пустая, то можно попробовать визуально их рассмотреть. Но этого не достаточно, чтобы приступать к штроблению и демонтажу.

Другие приборы для поиска в квартире скрытой проводки

Проверенным способом поиска в квартире старой прокладки электрокабеля является тестер CEM LA-1014 . Это устройство высокоточное и находит под штукатуркой даже обесточенные провода.Характерными свойствами техустройства можно назвать нахождение неисправных участков кабеля с указанием мест оплавления, замыкания и обрыва. Единственный минус такого приспособления - это улавливание металлических предметов, располагающихся в стене.

Для нахождения электрических проводов в квартире подходит агрегат MS-158M . Он имеет возможность размещения элементов, располагающихся на глубине 5 метров . Запомните - никогда не начинайте работы, если не знаете, где пролегает электрическая линия.Можно у вас есть необходимые навыки, попробовать создать прибор для поиска своими руками.

приборы, позволяющие найти скрытые провода

Во многих современных помещениях электрические провода и коммуникации спрятаны непосредственно в стенах. Такой вариант монтажа позволяет сохранить эстетическую привлекательность интерьера, а также сэкономить свободное пространство. Но при желании провести ремонтные работы или заменить старые провода придется разобраться, как найти скрытую проводку.

Общая информация

Вряд ли сегодня найдется квартира или частный дом, в котором присутствует наружная прокладка электропроводки. Такие программы только приветствовать в тех случаях, когда нет возможности осуществить внутренний монтаж или отсутствует желание пилить стеновую конструкцию. Как установить скрытую проводку в их работе, у многих людей возникло желание понять, как найти скрытую проводку в стене.

Это нужно для быстрого устранения неисправностей, а также сохранения проводов в целости и сохранности. Для решения задачи можно задействовать специальные специальные приборы или домашние изобретения, указывающие на расположение линии.

Открытые схемы монтажа электропроводов давно перестали пользоваться спросом и вышли из обихода. Они встречаются в одиночных постройках старого образца, которые не подвергались реставрационным работам. При наружном языкеже проблем с поиском проводов не будет.Однако такой вариант грубого нарушения привлекательной постройки и повреждений подвергается различным повреждениям. А если в доме маленькие дети или домашние животные, они могут банально задеть проводку и получить удар током, что очень опасно.

Особенности скрытого монтажа

При возведении современных жилищ, а также при выполнении реставрации старых домов практикуется скрытая прокладка электропроводки.

Она показывает двумя плюсами :

  1. Повышенная безопасность.
  2. Эстетичность.

Для успешного монтажа установить кабель в специальные штробы, а затем заделать штукатуркой. Но при необходимости осуществить поиск проводов у владельца постройки могут всевозможные трудности. Поэтому перед тем как приступить к ремонту домашней электросети, важно уточнить, как найти проводку в стене, и только после этого начинать какие-либо работы. В противном случае, в случае возникновения неоправданные трудности и проблемы.

Умение определять расположение проводов может быть полезным при таких обстоятельствах:

  1. Если необходимо зафиксировать элементы мебели, предметы интерьера или картин на стеновой конструкции.
  2. Если в электросети произошел какой-либо сбой, например, короткое замыкание, обрыв фазы и так далее.
  3. Если запланирована реставрация дома и перепланировка всей цепи электроснабжения.
  4. Если в здании находятся ремонтные работы.
  5. Если необходимо подвести заземление.

В общем, такие навыки будут полезными при работах, включающих в себя сверление или частичное нарушение нарушения перегородок. Они позволят избежать повреждений линии и предотвратить массу неприятностей.

Приборы для поиска

На рынке технических устройств можно найти устройства для определения проводки в стене. Они работают на основе простых физических принципов и позволяют эффективно найти проводов под слоем штукатурки.Однако у таких электроприборов присутствуют не только плюсы, но и минусы.

Значительная часть подобных изобретений способна реагировать на электромагнитное поле, которое создается возле проводника, когда по нему проходит ток. Другие модели работают наподобие металлоискателя и определяют скрытый металл. В этом случае они распространяют специальные волны и улавливают возвращающий измененный сигнал. В обоих типах задействованы базовые законы физики, но по продуктивности работы они содержат промышленным, а особенно профессиональным аналогам.

В зависимости от принципа работы и конструкционных приборов нахождения проводки в стене могут разделяться на следующие категории :

  1. Электростатические - работают за счет электромагнитного поля в проводе.
  2. Электромагнитные - способны функционировать только в тех случаях, если проводка находится под нагрузкой от 1 кВт.
  3. «Металлоискатели» - предоставьте собой профессиональное оборудование, которое ищет конкретный металлосодержащий материал под штукатуркой.
  4. Совмещенные - улучшают их возможности разных типов и совмещают в себе возможности разных, что улучшает их точность.

Наиболее популярным типом приборов для поиска проводки являются электростатические модели. Это не странно, ведь они намного дешевле, чем остальные устройства, и при этом эффективно определить размещение проводов под стеной.

Но если сеть обесточена, то такой вариант бесполезен и вызвать задействовать металлоискатели.Комбинированные модели продаются по высоким ценам, но это оправдывается их функционалом и качеством работы.

модели Популярные

На рынке электроприборов доступны разные модели устройств для поиска проводки. Каждый производитель желает чем-то отличиться, поэтому внедряет в своей продукции дополнительные функции и передовые принципы работы. Естественно, это влияет на обнаружение и другие рабочие свойства оборудования.

Определить скрытую проводку в стене.Кроме того, они могут находить места обрывов сети, что делает их незаменимым инструментом.

Среди самых популярных моделей находятся следующие приборы :

  1. Сигнализатор Е121 («Дятел»). Устройство находит обрывы и местонахождение линии, которая находится под напряжением и скрыта под слоем штукатурки толщиной не больше семи сантиметров.
  2. ПОСП-1 - обнаруживает скрытую электропроводку и поврежденные участки.
  3. STANDARD LA - 1012 - реагирует на электромагнитное поле и быстро находит обрывы.
  4. Датчик ExtechDA30 - высокой чувствительностью к линиям, которые находятся под воздействием настоящего напряжения. Они находят даже экранированные провода.

Не секрет, что ремонтные работы, контролирующие цепь электросети, розетки и выключатели осуществляются совсем не часто. После капитальной отделки здания такие действия выполняются нескоро. Поэтому, если возникли какие-либо единичные проблемы с электрической сетью, не обязательно покупать дорогостоящий детектор - можно обойтись обычной отверткой-индикатором.Стоит подобное изобретение совсем недорого, но его функционал сильно ограничен.

В любом случае на рынке представлен широкий ассортимент вспомогательных приборов, поэтому подходящий вариант не составит большого труда.

Однако, если речь идет о профессиональном устройстве, необходимо понимать, что оно требует соответствующего опыта и навыков в правильном анализе получаемых сигналов.

Использование мультимера

Для диагностики домашней цепи электропитания используются мультимеры, которые подключают к полевому транзистору.

Чтобы определить проводку с помощью такого устройства, нужно следовать такие инструкции :

  1. В первую очередь необходимо поставить режим измерения сопротивления на 200кОм.
  2. Затем нужно присоединить щупы к среднему и левому выводам транзистора, а правый оставить в роли антенны.
  3. Устройство нужно провести вдоль стеновой конструкции.
  4. Если мультиметр определяет изменение внутреннего сопротивления полупроводникового элемента в электромагнитном поле, значит проводка найдена.

Обычные мультиметры китайского производства находят не только расположение провода, но и определяют, в каком месте произошел обрыв. Чтобы повысить его чувствительность, можно применить простую хитрость: закрепить на свободном выходе транзистора небольшой отрезок медной проволоки.

Альтернативные методы

Устройство для поиска линий электропроводки, можно задействовать подручные средства. Их функционал определяет схемой сборки и классом модели.

В большинстве случаев для базовых задач хватает обычной индикаторной отвертки, но обладая простыми навыками, можно самостоятельно изготовить искатель проводов с неплохой чувствительностью. Для этого следует подготовить такие компоненты :

  1. Телефонный динамик (от стационарного устройства).
  2. Стрелочный омметр.
  3. Полевой транзистор.
  4. Источник электропитания.

Существует множество схем таких изобретений.Главное - найти такой вариант, который будет несложно изготовить своими руками, эффективность определения проводов надежной высокой.

Кстати, в настоящее время для изготовления искателей проводов можно использовать обычный смартфон под управлением iOS или Android. Все, что может потребиться для преобразования устройства в высокоэффективный искатель проводов - телефон программной программой наподобие «Metall Detector» (или любой другой аналог), а также небольшой магнитный датчик.

Оснащенный таким образом смартфон становится полноценным металлоискателем, который определяет расположение кабельных жил и других изделий из металла. Еще одним полезным инструментом для поиска проводки в стене может стать обычный радиоприемник. Для этого нужно выставить частоту на значение 100 кГц и начать водить приемником возле стены. По мере приближения к проводке шум будет становиться очень интенсивным.

Также для решения такие задачи можно использовать старым кассетным плеером или магнитофоном, обычными наушниками, а также катушечным микрофоном.Подобные девайсы способны реагировать на любые электромагнитные помехи, но характеризуются невысокой чувствительностью. Однако базовых характеристик вполне хватает для того, чтобы найти место прокладки кабеля, поэтому для единичных случаев такие альтернативные средства вполне актуальны.

Полезные советы

Если поиск скрытой проводки становится слишком сложным, а под рукой нет подходящих приборов, можно обойтись простыми методами и попытаться определить местонахождение по местам заделки и незначительным выступам.Также можно сделать предположение, что разводка выполнялась по ПУЭ, а все ответвления расположены под прямым углом.

В первом случае на месте присутствовать оставшиеся следы от проводки, и можно будет отследить всю схему. Второй вариант предполагает предполагаемое предположение ориентации в размещении проводов. Альтернативные способы поиска являются довольно простыми, высокой точности от них ждать не нужно. Тем не менее, для сообщества домашних задач их вполне хватает.

Наиболее доступным средством обнаружения проводки является отвертка-индикатор. Но она эффективна лишь в тех случаях, если неэкранированный кабель залегает под тонким слоем штукатурки и находится под напряжением. В случае задействования более глубокий металлический эффект, заключающийся в обеспечении металлического поля

Разбираясь, как узнать, где проходит проводка с помощью какого-нибудь прибора, можно быть уверенным, что конечный результат будет соответствовать действительности.Передовые устройства отлично реагируют на любые электромагнитные изменения или на металлические поверхности. Правильно, они стоят недешево, и покупка таких приборов оправдает себя в тех случаях.

На самом деле, поиск проводки в квартире - это вполне реализуемая задача, которую может выполнить любой желающий. И для этого необязательно обладать профессиональными навыками или покупать дорогостоящее оборудование. Достаточно следовать за простой инструкцией и знать общие принципы процедуры.

радиоприемник, мультиметр, слуховой аппарат или кассетный плеер

Содержание статьи:

Часто у неопытных мастеров вызывает сложность поиск скрытой проводки в стенах. Однако справиться с поставленной задачей можно, зная некоторые принципы работы подручных и специальных приборов.

Когда нужно отыскать скрытую проводку

Поиск скрытой проводки, необходимой при обрыве проводов, а также при переносе розеток

Поиск проложенного в блоке работы в таких ситуациях:

  • Выполнение капитального ремонта с перепланировкой помещения.Чтобы не повредить провода, нужно знать место их расположения.
  • Смещение точек питания в другие места для более удобного расположения техники, светильников.
  • Обрыв проводки в одной из зон комнаты. Здесь нужно отыскать проблемное место и устранить неполадку.

На случай полной замены старой проводки на новую также нужно отыскать кабель, чтобы не пересечься с ним при прокладке новых штроб или при необходимости уложить в другие каналы другие провода.

Польза скрытого монтажа кабеля

Скрытый метод в квартире или устройство отличается от внешнего тем, что все кабели не видны глазу домочадцев и гостей. Преимущества такого метода укладки заключаются в следующем:

  • После отделки штроб шпаклевкой стена готова под чистовую отделку. Мастер может устраивать дизайн комнаты на своё усмотрение.
  • Провода, уложенные в каналы, менее опасны для пользователя, чем открытый кабель.Скрытую коммуникацию невозможно повредить случайно.
  • При прокладке кабеля потайным методом использовать способ распределительной коробки, который прокладывают строго по вертикали и горизонтали. Это экономия расходов на закупку нужной токопроводящей продукции.

Ретро-проводку и открытую укладку кабеля согласно СНиПют применяют в деревянных коттеджах. Её спрятать сложно, поскольку это противоречит правилам противопожарной безопасности.

Специальные приборы для поиска кабеля

Согласно ПУЭ проводку в стене укладывают прямо прямо.Повороты работают под углом 90 градусов. Диагональные штробы и каналы делать строго запрещено. Поэтому при поиске кабеля в стене мастер, используя любые виды устройств, должен двигаться только по горизонтали или по вертикали. Это соответствует логике.

Для обнаружения проводки можно использовать такие типы специальных устройств:

  • Электромагнитные искатели. Приборы реагируют на напряжение как минимум 1 кВт внутри стен. Поэтому, чтобы найти кабель в розетку включает любой электрический прибор.Это может быть микроволновая печь, чайник, фен. В точке расположения проводки индикатор устройства сработает.
  • Электростатические искатели. Работают при проверке по тому же принципу, что и электромагнитные - реагируют свето-, звуковым сигналом на прохождение тока по кабелю.
  • Металлоискатель. Аппарат создает электромагнитное поле при приближении к металлу. Недостаток устройства в том, что он реагирует на любой металл в стене - арматуру, саморезы, проволоку. Исправить положение можно, если применять профессиональные модели аппаратов.Они показывают, какой тип материала скрывается за стеной.
Электростатический искатель
Электромагнитный искатель
Металлодетектор
Индикаторная отвертка

Современные искатели имеют несколько функций одновременно - поиск металла, определение фазы и др.Из наиболее популярных выделяют:

  • «Поиск». Работает по принципу электростатического обнаружения кабеля. Может отыскать проводку на глубине до 7 см. Имеет четыре режима чувствительности. Прибор для определения проводки в стене «Поиск» отличается бюджетной ценой и не относится к классу профессиональные.
  • «Маг-2». Это комбинированный аппарат, который работает по принципу электростатического или обнаружения. На найденный кабель реагирует звуковым и световым сигналом.Устройство может отыскать провода под напряжением и без него.
  • LA 1012. Это более профессиональный аппарат от китайского производителя. Здесь используется электромагнитный принцип поиска.
  • BOSH GMS 120. Высокоточное устройство из класса профессиональных. Отыскивает кабель в стену и другие металлы. Быстро определить тип сплава.
  • Индикаторная отвертка или тестер. Не менее надежное устройство, с помощью которого можно определить и даже проверить работоспособность скрытого кабеля.Помимо того, что отвертка может найти «фазу» и «ноль», отыскать токопроводящую линию, она также указывает на место обрыва кабеля в стене. Для проводов отверткой водят вдоль панелей. В местах искомых каналов инструмент показывает светящуюся индикацию.

Желательно нагрузить сеть при работе с отверткой.

Альтернативные способы поиска

Для поиска проводки радиоприемник нужно настроить на частоту 100 кГц

найти проводку в стене, не имея специального оборудования, можно применить банальные методы.Они основаны на простой логике или использовании подручных средств. Бывалые специалисты рекомендуют следующее:

  • Визуальный осмотр стены после демонтажа обоев. Как правило, линии расположения штроб отличаются от серых бетонных стен наличием полос штукатурки. Если все они расположены горизонтально и вертикально, только под прямым углом, это и есть скрытая коммуникация.
  • Использование радиоприемника. Для этого нужно установить на устройстве частоту 100 кГц.При таких показателях приемник будет реагировать повышением шума на приближающуюся проводку. Нужно водить аппаратом вдоль стен, пытаясь отыскать искомые линии. То же можно проделать с кассетным магнитофоном или плеером. Только придётся удлинить провод, поступающий к магнитной головке. Ее придется вынуть из кассетника и дотачать проволокой. Магнитная головка здесь работает по принципу антенны.
  • Использование мультиметра. К нему желательно добавить полевой транзистор. Оба аппарата нужно правильно соединить.К стоку и истоку транзистора подводят щупы мультиметра без соблюдения полярностей. Аппарат выставляют изначально в режим омметра. К затвору стоит прикрепить кусок проволоки, которая будет выполнять роль поисковой антенны. Ею нужно водить вдоль стен и показания на мультиметре. Любые их изменения сигнализируют о наличии скрытой проводки.
  • Применение слухового аппарата. Такой определитель нужно выставить в режим «телефон» и подать нагрузку на сеть. Устройство отыскивает проводку на част 50 кГц.
  • Применение компаса. Чтобы узнать, где проходит проводка в настройке, можно использовать магнитное устройство. Для этого нагружают сеть (например, включает в себя плойку в розетку) и водятасом вдоль стены. Там, где стрелка станет отклоняться, находится кабель.

Использование перечисленных выше приспособлений дает вполне хорошие результаты.

Методы, которые не работают

Некоторые мастера, не знающие, как найти провод в стене, прибегают к самым абсурдным способам обнаружения кабеля.Таковыми являются:

  • Применение магнита. Считается, если использовать (водить вдоль панелей) однозаряженный элемент, привязанный к нити, он среагирует на проложенный в стене кабель - новое движение по типу маятника. В кирпичных постройках такой метод нахождения точно не работает. В панельных - магнит рискует наткнуться просто на арматуру. При поиске проводки со стороны потолка способ и вовсе не сработает. Невозможно осуществить колебания магнита, удерживая подвесную нить по горизонтали.Мешает гравитация.
  • Применение смартфона. Многие модели, работающие на базе OC Mac или Android, якобы можно использовать в качестве металлоискателя. Для этого даже есть специальные программы. Одной из популярных является «Металлоискатель». Ее разработчики создают, что при помощи приложения и встроенного в сам аппарат магнитного датчика можно спокойно находить скрытый кабель. Но это не более чем игрушка, к которой не стоит относиться слишком серьезно.

Двигаться при поиске скрытого кабеля всегда от распределительной коробки или розетки.

Логические умозаключения

Схема расположения электропроводки

Используя стандартные знания о расположении скрытого кабеля, мастер может спокойно отыскать проводку. При этом стоит ориентироваться на такие нормы и схемы:

  • От розетки или выключателя кабель всегда отходит вверх или в сторону большей площади стены.
  • От пола и потолка кабель всегда здоров в 15-20 см. поэтому искать линию выше / ниже не стоит.
  • От газопроводных труб, батарей, радиаторов линии и штробы согласно СНиП можно прятать минимум на 40 см в стороны.

При наличии таких знаний дополнить их логику и постройку стены в стене. Если мастер не хочет рисковать, лучше прозвонить профессионалам и доверить работу им.

Как найти проводку в стене: самые действенные способы

Оглавление:
Как найти проводку в работе: профессиональный подход
Как найти проводку в квартире: способ обнаружения кабеля
Альтернативные поисковые системы

В некоторых ситуациях скрытая электрическая проводка может представлять собой настоящую проблему - в квартирах забить гвоздь в стену, чтобы повесить, к примеру, картину, отнюдь не безопасно.Связано это с обилием электрических кабелей в стенах и мастеров-дилетантов, которые не уделяют особого внимания правилам прокладки кабелей в жилых помещениях. В этой статье вместе с сайтом stroisovety. org подробно рассмотрим вопрос, как найти проводку в стене - мы изучим как профессиональные способы, так и народные методы поиска скрытых электрических кабелей.

Как найти проводку в стене фото

Как найти проводку в стене: профессиональный подход

С помощью современных электронных приборов поиск проводки в стене отнюдь не является проблемой.Можно даже сказать больше - нынешние электронные устройства способны не только точно определять электрические кабели, но и обнаруживать места порывов и даже снимать их параметры. Существуют разные детекторы данного типа - одни из них рассчитаны на профессиональное использование, а другие предназначены для бытового применения. Одни ищут проводку, залегающую практически на поверхности, а другие под землей. Разберемся с некоторыми из них более подробно - вдруг вы решите, что приобретение детектора кабеля будет для вас лучшим решением вопроса поиска скрытой электропроводки.

  1. Отечественное устройство Е-121 - в народе его называют «дятел». Отличное и недорогое решение, которое взяли на вооружение практически все современные электрики - данный прибор позволяет определить как место прокладки проводов, так и место их порыва. Глубина пробоя данного прибора составляет 5-7м.
  2. Датчик МС китайского производства - здесь имеется множество модификаций, но наиболее востребованной является MS-18. Устройство способно искать не только электропроводку, но и вообще любой металл, скрытый за чем-либо, в чем и основной их недостаток.В панельных домах оно реагирует даже на тонкую арматуру в плитах.
  3. ПОСП-1 - это снова отечественная электроника. Кроме порывов и места залегания кабеля позволяет определять его характеристики, режим на переменном электромагнитном поле, создаваемом любыми проводами.
  4. GVD-504A, GVD-503, GVT-92, VP-440 - это тестеры европейского производства. Используются профессиональными электриками для обнаружения и анализа состояния скрытого электрического кабеля.

    Поиск проводки в стене фото

Принципы и другие устройства, позволяющие производить поиск и анализировать состояние электрической проводки. Сами понимаете, что их стоимость довольно высока, особенно если говорить о разовом использовании. В этом отношении лучше отдать предпочтение старым и проверенным в работе дедовским способом решения вопроса, как найти скрытую проводку в квартире или доме? О них и поговорим дальше.

Как найти проводку в квартире: способ обнаружения кабеля

Имеются два метода, которые с той или иной степенью точности позволяют решить вопрос, как найти проводку под штукатуркой, не прибегая к помощи специальных электронных приборов? Один из них является визуальным, а второй потребует наличие радиоприемника, работающего на частоте 100кГц.Начнем по порядку.

  1. Визуальный способ определения местоположения скрытой проводки. Здесь следует знать две вещи: во-первых, о том, что в большинстве случаев провода укладываются в штробы, заделать которые невидим0 не получается. С последним все более или менее понятно, и использовать такой способ можно только в случае отсутствия декоративной отделки стен и то не всегда. К примеру, если стены отшпаклеваны или оштукатурены, то визуально найти провода и тем более уж ответить на вопрос, как найти обрыв проводки в стене, не получится.Что касается первого способа, то он хорош в тех случаях, когда на отделанной стене нужно повесить, например, картину - стопроцентная вероятность обнаружения кабеля он не дает. Заключается он в знании стандартной схемы разводки, которая предусматривает исключительно горизонтальное или вертикальное положение провода в стене. Приведу простой пример - по стандартной схеме провод от розетки или выключателя строго вверх, где дальше идет под потолком к распределительной коробке. Если разводка делалась, то так оно и есть.
  2. Поиск кабеля с помощью радиоприемника - это довольно простой и в некотором роде даже приятный способ, позволяющий не только разрушить прокладки электрических проводов, но и решить вопрос, как найти обрыв скрытой проводки? Для этих целей подойдет любой, даже самый примитивный радиоприемник - включаем его, слушаем музыку и перемещаем вдоль стены, обращая внимание на появление шумов и потрескиваний. Скрытая электрическая проводка обязательно проявит себя помехами в виде шипения или потрескивания.Чтобы найти порыв провода таким способом или решить вопрос, как короткое достаточно замыкание в проводке, будет вести себя приемник продольного кабеля и обращать внимание на поведенческие факторы найти шумов. Если услышали их изменения, значит это то, что вы ищите. Секретов в этом способе нет никаких - в некотором роде радиемник похож на детекторы, есть современные электрики. Разница между ними заключается в специализации устройств, а вот принцип работы практически такой же.

    Как найти проводку в квартире фото

Существует и третий способ, доступный владельцам современных смартфонов. Большинство телефонов оборудуется так называемым магнитным датчиком, который способен отыскать не только местоположение кабеля, но и наличие в нем порыва. Представлены приложения для поиска металлов в земле, но, тем не менее, они не отличаются.Вариант интересный, проверенный (работает), единственный его недостаток - необходимо иметь в своем ведении новенький смартфон, оборудованный магнитным датчиком.

Альтернативные поисковые системы

Использовать телефон как металлоискатель, конечно, хорошо, но, опять же, если речь идет о панельном доме, он вряд ли поможет какую-либо существенную помощь - виновником всего будет обилие арматуры в стенах. Существует еще один более приземленный способ обнаружения скрытой электрической проводки и ее порывов - это обычная индикаторная отвертка.На стопроцентный результат здесь рассчитывать также не простой простой - она ​​способна среагировать только на порыв фазы. Для того чтобы определить место порыва, индикатор отвертку нужно медленно вести вдоль провода и вести себя за поведением светодиода - малейшие изменения в свечении укажут на место порыва. Держать отвертку нужно за оголенную металлическую часть - реагируя на статическое напряжение и на изменение электромагнитного поля вокруг провода, светодиод изменяет интенсивность свечения.К сожалению, если произошел обрыв нуля, такой индикатор произошел бессильным - как вариант, можно просмотреть смену фаз.

Как найти обрыв скрытой проводки фото

И в заключении, как найти проводку в стене или определить порыв в ней, расскажу еще про одну методику. Для ее осуществления уметь пользоваться мультиметром или простейшим тестером. Понадобится обыкновенный полевой транзистор (для этих целей хорошо подходит КП103 или ему подобный). Его сток и исток подключен к щупам (не важно, какой и куда), а затвор используется в качестве щупа (при необходимости его даже можно удлинить).Тестер или мультиметр включается в режим измерения сопротивления - щуп ведут вдоль стены или провода, а малейшие изменения указывают на место обрыва или электрического провода.

Как найти обрыв проводки в стене фото

В общем, варианты решения вопроса, как найти проводку в стене, есть, и как оказывается, их довольно - как говорится, выбирайте на свой вкус, а вернее из своих возможностей познаний в электротехнике.

Автор статьи Александр Куликов

Как найти скрытую проводку в стене без приборов и с помощью

Существует много и действенных способов, возможно с возможностью определения местоположения проводки, даже если та скрыта отделочным слоем. Найти скрытую проводку под штукатуркой не так сложно, как может показаться.

Поиск проводки при помощи технических средств

С помощью

причин

Существует много, по которым приходится прибегать к поиску проводки в стене - перестановка в доме, перепланировка, ремонт, обрыв электричества и др. Для поиска можно использовать достижения цивилизации, например простой радиоприемник. Его нужно на настроить частоту приема в 100 килогерц, поставить звук на максимальную громкость и наслонить возможно ближе к стене.

На месте, где предоставляется проводка, радиемник начал издавать трещание. Для достижения максимальной эффективности данного метода подключите к сети питания электроприборы, например болгарку, дрель или пылесос, - высокоскоростная техника усилителя помехи в канале приема. Аналогичным образом можно использовать микрофон с катушкой, подключив его к колонкам.

С помощью мультиметра

Мультиметр я сопротивления, мультиметр его фиксирует. Где сопротивление достигает пика, там и проходит проводка.устанавливается на режим работы 200 кОм, два щупа следует присоединить к транзистору, и посередине, правый вывод играет роль антенны. При попадании в электромагнитное поле в транзисторе изменяетс

С использованием слуховых аппаратов

Старые слуховые аппараты, к примеру марка АК-1, выдает отличные результаты поиска проводки в пространстве. Для этого нужно на аппарате выставить режим «телефон», данный режим для разговоров по телефону в шумном помещении.В этом режиме слуховой аппарат становится максимально восприимчив к электромагнитным воздействиям, именно это и требуется для обнаружения проводки. Аппарат нужно поднести к стене в том месте, где, по предположению, проходит электрический кабель.

При помощи кассетного плеера

Для данного действия подойдет абсолютно любой плеер, главное, чтобы он находился в рабочем состоянии. В головную часть плеера необходимо припаять какой-нибудь гибкий кабель, можно использовать USB-шнур. Далее моторчик в плеере отключается, в проводку подключается нагрузка, после чего нужно нажать кнопку Play и провести головкой плеера по стене. После этого фиксируется участок с наибольшим первым помехом.

Метод компаса

Данный метод рекомендуется как наиболее простой способ поиска скрытой проводки в стене, но в реальности данный способ малоэффективности, потому что создать сильную индукцию для восприятия компасом в домашних условиях практически не является возможным.И еще компас может указать не на саму проводку, а на обычную арматуру в стене, которая несет функцию связки при строительстве.

Также стоит учесть еще и некоторый слой, под которым скрыта проводка. Исходя из этого компас должен быть сверхчувствительным, вряд ли в любой квартире можно найти такое устройство.

С использованием смартфона

Метод, аналогичный использование радиоприемника. Подключаем к своему телефону наушники (гарнитуру), выстраиваем на максимальную частоту вещания, подносим к стене и фиксируем помехи. Способ лучше подойдет, если нет возможности использовать другие, в наушниках лучше зафиксировать на более точных помехи. Метод считается самым бюджетным среди остальных, так как практически у каждого человека сегодня имеется смартфон.

На сегодняшний день для современных смартфонов есть специальные программы для поиска проводки в стене, однако эффективность такого способа, как найти проводку в стене, пока под вопросом.

Поиск с помощью логики

При поиске проводки в системе требуется строго вертикально, горизонтально, никаких зигзагоных путей путь не может, электрический кабель всегда находится в прямом положении относительно земли.

Для себя каждый должен заметить:

  1. Над выключателем и розеткой проводка всегда будет идти вверх, и в этом месте категорически запрещено вбивать гвозди, это опасно.
  2. Линия обычно начинается в 15-20 см от либо от пола. Здесь тоже запрещено проводить строительные / ремонтные работы без обесточивания.

При наличии данных без труда можно изобразить на бумаге примерный план расположения проводки в комнате и линии электропередачи.

Так для поиска можно использовать следующие методы. Во время капитального ремонта нужно найти место под обоями, краской или штукатуркой, где было штробление под проводку - оно будет слегка выделяться неровностями и буграми на фоне ровной стены. И сама шпаклевка будет иметь визуальные неровности и бугры.

Если не испытываете нехватки в деньгах, то можно приобрести профессиональный прибор электрика, который не только с большой точностью определит местоположение проводки, но еще и покажет точное место неисправности, перебоя в сети либо обрыва.Профессиональное оборудование с чувствительной аппаратурой максимально обезопасит от несчастного случая, благодаря ему домашние линии электропередачи не повреждены.

Все вышеперечисленные методы используются рабочими для поиска скрытой проводки в стене, и с их помощью можно установить местоположение проводки в стене. Главное соблюдение технику безопасности.

Поиск скрытой проводки. Несколько вариантов как найти проводку в стене



Бывают случаи, когда нам необходимо знать, где именно проходит скрытая электропроводка в наших стенах.
Причин может быть несколько начиная от ремонта квартиры и заканчивая банальным случаем повесить картину на стену.

В идеале хорошо бы иметь документацию по схеме электрических (и не только) комуникацый вашего дома, но зачастую, особенно в старых строениях, никаких схем нет бывают случаев, когда в схеме и на имеющихся отклонениях.

Современные технологии позволяют выполнять проложенные провода в бетонной стене на большой глубине, если они будут не под напряжением.

Несколько способов найти магистрали проложенных проводов

  • Профессиональные приборы поиска скрытой электропроводки (индикаторы).

Шырокоизвесный всем электрикам сигнализатор E-121 "Дятел" - может повреждение электропроводку на глубине до 7 см в стене.

Тестер пробник МС-58М - находит не только электропроводку но и даже металлические предметы.

Тестер VP-440 - профессиональный инструмент высокого качества, с помощью него можно найти разрывы и поиск проводки.
  • Если укладка проводки велась после штукатурки, можно заметить небольшие дефекты, которые могут выявить места прохождения скрытой проводки, а так как мы знаем что провода должны укладываться перпендикулярными линиями, можно определить проложенную проводку.Но есть такие "умельцы", которые могут уложить провод и по всякому и на искос, здесь уже как повезет.


  • Поиск при помощи обычного радиоприемника, настроенного на частоту 100кГц. Здесь нужно тишину и внимание. Приемник вдоль стены и прислушиваются к изменениям фонового звука. Небольшие потрескивания или явные изменения свидетельствуют о нахождения электропровода под штукатуркой.

  • Компас. С помощью компаса также ведут максимально близко вдоль стены, смотрят за отклонением стрелки.В местах прохождения провода, стрелка с своего прежнего места повернется в сторону залегающего в штукатурке провода.

. Если эти методы плохо работают, можно подключить небольшую нагрузку в конце предполагаемой линии, чтобы она находилась под нагрузкой и через нее протекал ток, это поможет выявить находящийся провод.

  • Небольшое устройство собранное на коленке, катушка намотанная на сердечник сопротивлением примерно 500 Ом, к ней подсоединяют или высокоомный динамик, наушники, телефон или индикатор со стрелочкой (от старых магнитофонов).Или еще проще стрелочный индикатор от того же например старого магнитофона с небольшим контуром из толстого провода.

  • Устройство собранное на базе старого кассетного плеера. Переделка заключается в том, что на место магнитной головки подключается высокоомная катушка, или например малогабаритный трансформатор. Провод от катушки к плееру желательно использовать екранирований.


Способы повысить допускают нахождения электропроводки, если в ней все проводники заведомо целы и рабочие, но бывают ситуации с неисправностью, когда отгорел ноль или фаза.
Если хотя бы один проводник, можно применить способы описан ниже
  • В распределительной коробке или электрощите с которого идет наш провод, и теперь скорее всего наша линия будет под фазой. Искать можно индикатором скрытой проводки или выше описанными.
  • Линия отключается от питания, вместо напряжения высокая звуковая частота с звукового генератора, с помощью приемника или катушки с высокоомным динамиком этот "звук" пробегает вдоль стен.
  • Несложное самодельное электронное устройство на одном полевом транзисторе, с тем же индикатором от старого магнитофона. В качестве поисковой антенны используется кусок грубого провода.

Как найти проводку в стене с приборами и без

Захотелось повесить полочку, перенести дверной проем, случилось короткое замыкание. Подобные ситуации можно перечислять долго. Все они требуют определения точного местоположения кабеля. Иначе есть риск повредить его при проведении работ или без электроэнергии, если случится неисправность. Разберем несколько действительно работающих способов, как найти скрытую проводку в стене.

Все о самостоятельном поиске скрытой проводки

Особенности линии

Специальное оборудование

Находим без спецприборов

Ее прокладывают внутри стены в специальных каналах-штробах.Уложенный таким образом кабель закрывают слоем строительной смеси, полностью выравнивая поверхность. Так он надежно защищен от возможного повреждения или разрыва. Кроме того, линия совсем не заметна. Поэтому рекомендуется делать план, на котором подробно указана разводка. Правда, делают это далеко не всегда.

Монтаж электрики регламентирован. Так, по ПУЭ все кабели кладут только под прямым углом. Строго делать это по диагонали. Провод тянется либо по горизонтали, либо по вертикали. Любые изменения в направлении выполняются только под углом 90 °. Это важная информация, которая помогает отыскать линию. Правда, она дает только примерное представление о том, где находится провод, идущий от распределительной коробки либо розетки. Точную информацию дадут поисковые устройства.

Самый точный результат только специальное оборудование. В продажу поступают модели с различными принципами работы.

Электромагнитные детекторы

Определяют присутствие электромагнитного поля.Оно генерируется проводом, находящимся под нагрузкой. Последняя должна быть как минимум 1 кВт. По этой причине перед началом поиска необходимо нагрузить сеть. Так, если нужно найти кабель, идущий от розетки, в нее включает, например, чайник. Приборы-искатели такого типа называют детекторами проводки. Они компактны, очень просты в эксплуатации.

На корпусе обычно располагаются два светодиода: синий и красный. Синий загорается, когда детектор обнаруживает электромагнитное излучение. При максимальном приближении к его источнику срабатывает красный светодиод. Чтобы получить точные данные, рекомендуется проверить поверхность несколько раз. Устройство поможет найти в стене обрыв в проводке. Так как оно реагирует только на кабель под напряжением. На участке обрыва индикации погаснет.

Выпускаются более сложные приборы такого типа. Например, «Дятел», «Поиск», т.д. У них несколько режимов чувствительности. Это позволяет построить электропроводку на расстоянии до 7,5 см.Чем выше режим чувствительности, тем больше оборудование подвергается действию помех. На его работу негативно расположенные поблизости металлические предметы, высокая влажность поверхности, т.п.

Металлодетекторы

Внутри кабеля металлическая жила. Она может быть алюминиевой или медной. В любом случае устройство ее обнаружит. Оно излучает электромагнитные волны. Попадающий в поле действия металл их изменяет. Детектор реагирует на эти изменения, подает сигнал. Некоторые разновидности определяют, какой именно металл они обнаруживаются. Это значительно упрощает процесс.

Оборудование срабатывает на любой металлический предмет: гвозди, проволоку, саморезы, арматуру. Поэтому особенно сложно работать с бетонными основаниями. Зато для металлодетектора не обязательна нагрузка на линию. Он поможет найти обрыв и неработающий кабель. Если у модели предусмотрено переключение чувствительности, нужно знать, что на максимуме она отреагирует на все находящиеся поблизости металлические предметы. На минимуме может «не заметить» провод.

Универсальный детектор

Это сложное оборудование, профессионального или полупрофессионального класса. Может находить линии без напряжения, пластик, дерево. Принцип работы в излучении волны некоторой длины, выдает искажение от разных материалов, выдает искажения. Результат выводится на монитор. Перед работой оборудование необходимо настроить, чтобы получить образец основания. Особенно сложно исследовать стены из стройматериалов с пустотами типа шалкоблока, пеноблока, т. п. Без подготовки сделать это будет затруднительно.

Есть некоторые особенности, определяющие как найти проводку под штукатуркой с помощью специального оборудования. Каждая из моделей работает только на определенной глубине. Если провод расположен глубже, он не будет найден. Есть у детекторов общее свойство. Лучше всего они определяют объект, лежащий близко к поверхности. Чем ближе он к границе замера, тем ниже точность.

Так, два лежащих рядом проводка могут быть считаны как один.Сложности появляются и в том случае, когда кабели лежат один над другим. Их, скорее всего, определят как один. Из двух расположенных рядом, но разных по размеру объектов определится только больший. Все эти недочеты присущи бытовым моделям. Полупрофессиональные и профессиональные работают намного точнее, но покупать их для разового использования не выгодно.

Мультиметр

Для поиска электропроводки его нужно будет немного усовершенствовать, подключить полевой транзистор. Последний имеет три вывода, которые называют затвором, истоком и стоком. Затвор станет своеобразной антенной, поэтому его обычно удлиняют.

К оставшимся двум подключают отводы мультиметра. Его переводят в режим работы омметра, не обращая внимания на полярность. Удлиненную антенну подносят к основанию, медленно веду вдоль него. В процессе важно наблюдать за показаниями. Любое их изменение укажет на близкое расположение провода.

Отвертка-индикатор

Простое устройство, реагирующее на электромагнитные волны, исходящие от работающей электропроводки.Инструкция, как найти проводку в индикаторе отверткой очень проста:

  1. Берем инструмент, кладем палец на жало. Это обязательное условие.
  2. Подносим отвертку к стене, не торопясь ведем ее вдоль основания. Расстояние должно быть минимальным, поскольку чувствительность невысока.
  3. Загоревшийся на индикаторном инструменте светодиод подаст сигнал об обнаружении электромагнитного излучения.

Радиоприемник

Принимающее устройство поможет в поисках. Чувствительность его не велика, но «показать» канал оно сможет. Радиоприемник включает, настраивают на частоту 100 Гц. Антенну вытягивают, подносят к основанию. Она действует как щуп. Провода должны быть под напряжением, тогда будут создаваться помехи. Они слышны как характерное потрескивание, усиливающееся с приближением к скрытой электропроводке.

Это не все методики поиска, мы описали наиболее действенные. Неплохой результат может дать тестирование с помощью слухового аппарата или кассетного плеера.Они работают аналогично радиоприемнику. А вот методика с компасом вряд ли сработает. Несмотря на то, что стрелка должна происходить под воздействием электромагнитного излучения, его сила будет явно недостаточно, чтобы заставить ее двигаться.

Хорошим решением станет недорогой бытовой прибор типа «Дятел» или «Поиск». Он с достаточной укажет место, где под штукатуркой лежат провода. Если поиски не увенчались успехом, вызовут специалистов. Профессиональное оборудование легко справится с таким обеспечением.

Есть несколько способов, для которых специальное оборудование не нужно. Если пользоваться ими правильно, получить точную информацию. Это будет участок шириной 10-20 см, в пределах которого находится искомый объект. Для некоторых случаев будет вполне достаточно.

1. Визуальный осмотр

Косметический ремонт в квартире часто предполагает замену или модификацию электропроводки. Когда обои или другая отделка сняты, ее можно построить визуально.Временные линии уложены в штробы, которые часто заметны. Так, если не проводилось выравнивание поверхности, могут быть видны полосы отличного от основы цвета. Иногда заделанные штробы чуть выступают над основанием. Особенно хорошо разводка заметна на бетоне.

2. Смартфон

Для гаджетов, работающих на Android или iOS, разработаны приложения, превращающие их в подобие металлоискателя. Чтобы найти проводку в настройках с помощью смартфона, нужно скачать выбранный софт из магазина приложений, установить его.Далее все просто. Программа запускается, телефон подносится к поверхности. Встроенный в него магнитный датчик ищет металл. Правда, нужно учесть, что среагирует он не только на провод, но и на любой металлический предмет.

  • Материал подготовила: Инна Ясиновская

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
