Узел прохода вентиляции через кровлю — фото, видео-инструкция

Вентиляция – важнейшая из систем жизнеобеспечения сооружений, используемых в качестве жилых, производственных, коммерческих или административных. Ее задача заключается в выведении отработанного воздуха, насыщенного углекислым газом, загрязненного или загазованного, на улицу. Для этого труба воздуховода через перекрытия выводится на крышу дома. Неправильно смонтированный узел прохода через кровлю вентиляции зачастую является причиной протечек и проблем при работе системы. Эта статья расскажет, как правильно установить кровельную проходку, чтобы избежать этих неприятностей.

Содержание статьи

Конструкция вентиляционной системы

Вентиляционной системой называют трубы, обеспечивающие удаление нагретого воздуха с продуктами дыхания и жизнедеятельности в атмосферу. Большинство частных домов оборудуется естественной вентиляцией, функционирования которой основывается на законе конвекции, свойстве нагретых газов подниматься вверх.

Производственные, административные и коммерческие сооружения, где находится большое количество людей или работает специальная техника, требуют усиленной циркуляции воздуха, обеспечить которую может только принудительная вентиляция, работающая от мощного вентилятора. Чтобы определить тип воздуховода, который подойдет конкретному сооружению, учитывают следующие факторы:

1. Объем помещения. Чем больше площадь дома, тем больше в нем находится воздуха. Это значит, что для обеспечения циркуляции потребуется более мощная вентиляция.
2. Коэффициент загазованности и запыленности. Эти показатели обычно вычисляются для производственных помещений, где из-за выполнения работ или использования техники, в составе воздуха появляется пыль и вредные газы.
3. Влажность и температура внутри помещения. Вентиляция делает микроклимат в сооружении более подходящим для жизнедеятельности людей, оптимизируя показатели влажности и температуры до комфортного уровня.
4. Количество людей. В процессе дыхания люди потребляют кислород и производят углекислый газ, поэтому чем больше в помещении находится людей, тем лучше должна работать вентиляция, удаляя отработанный воздух. Поэтому монтаж воздуховода производится прежде всего в административных и коммерческих сооружениях.

Вентиляционная система жилого дома

Вентиляция в «теплой» и «холодной» кровле

Разные виды вентиляционных систем

Обратите внимание! Еще один повод задуматься о необходимости оборудования вентиляции в частном жилом доме – наличие отопительного оборудования, работающего на твердом топливе. В процессе горения дров участвует кислород, из-за чего воздух в помещении «выгорает», становится душно и трудно дышать. Поэтому при установке дровяной печи или камина не только сооружают дымоход, но и оборудуют узел прохода воздуховода через кровлю.

Виды проходок

Узел прохода вентиляционной трубы через кровлю – место на поверхности крыши, где осуществляется вывод воздуховода на улицу. Оборудование прохода трубы считается важной и трудной работой, так как при выполнении этой задачи нарушатся целостность стропильной системы и покрытия крыши. Чтобы защитить узел прохода воздуховода через кровлю применяют различные проходки, упрощающие монтаж. Проходки, используемые для вывода вентиляционных труб, бывают следующих видов:

• С клапаном или без клапана. Проходки для оборудования вывода воздуховодных труб выпускают с клапаном и без. Бесклапанные модели стоят дешевле всего, но не имеет возможности перекрывать и регулировать выброс воздуха, они используются в частных домах. Проходки с клапаном имеют заслонку, которая перекрывает трубу и останавливает движение воздуха, они подходят для монтажа вентиляции в производственных и административных для систем, если они не работаю постоянно.

  Устройство кровельных проходок с клапаном и без

• Утепленные и неутепленные. Производители выпускают проходки, оснащенные термоизоляционным слоем из базальтового волокна или стекловаты. Они используются, если вентиляционная труба выводится далеко от конька и большей частью находится на улице. Термоизоляционный слой снижает разницу между температурой внутри и снаружи помещения, благодаря чему снижается образование конденсата. Неутепленные проходки используют, если труба выводится рядом с коньком и в регионах с мягким климатом.
• Автоматические и механические. Кровельные проходки для воздуховодов бывают с ручным или автоматическим управлением. Механические модели оснащаются тросиком, с помощью которого можно регулировать циркуляцию воздуха внутри помещения. Они устанавливаются для вентиляционных систем, работающих постоянно, где нет необходимости часто выключать или менять режимы работы. Автоматические проходки имеют контроллер, который с помощью электроники управляет функционированием системы.

Различные виды вентиляционных проходок

Важно! Часто домовладельцы не видят разницы или путают процесс оборудования воздуховода и дымохода. Температура газов в дымоходе во много раз выше обычной температуры воздуха, в твердотопливных печах она достигает 700-800 градусов, поэтому трубы нагревается. Чтобы предотвратит возгорание, место вывода дымохода оборудуют огнестойким коробом. Узел прохода через кровлю вентиляции не нуждается в огнезащите, так как температура в нем всего на 0,5-1 градусов выше, чем комнатная.

Монтаж проходки

В современных частных домах, оснащенных газовым или дровяным отопление, обязателен монтаж вентиляции. Во время приготовления пищи, дыхания, стирки, сушки белья, а также выполнения водных процедур образуется большое количество водных паров, которые необходимо вывести, чтобы в жилище не было жарко, душно и влажно. Узел прохода через кровлю вентиляционной трубы оборудуют после завершения монтажных работ по сборке воздуховода внутри помещения. Для этого потребуется резиновый или силиконовый уплотнитель (Мастер Флэш), герметик на силиконовой основе, шуруповерт, саморезы, проходка. Монтаж осуществляется следующим образом:

1. Определяется место вывода воздуховода. Строительные нормы предписывают размещать вентиляционные трубы в непосредственной близости от конька крыши так, чтобы отверстие располагалось между стропилами.

   Узел прохождения воздуховода через крышу

2. Размечается место отверстия. Отверстие для выведения должно быть на 2-3 см больше диаметра трубы. Чтобы не ошибиться в размерах, можно с помощью маркера очертить трубу на поверхности крыши или сделать выкройку из картона.
3. Выполняется резка отверстия. В обозначенном месте крыши проделывают отверстие, из которого необходимо удалить утеплитель, пароизоляцию, остатки обрешетки, а также гидроизоляцию. Чтобы вырезать отверстие в кровле из металла, нужно с помощью дрели просверлить несколько дырок по размеченной окружности, а затем завершить работу ножовкой или ножницами по металлу.
4. На воздуховод надевается кровельная проходка, она должна оказаться над поверхностью крыши. Слои гидроизоляции и пароизоляции с помощью клейкой ленты или герметика приклеивают к поверхности трубы. На проходку надевают резиновый уплотнитель, прикрепляя его к кровельному материалу. Если крыша из металлочерепицы или профнастила крепление выполняют с помощью саморезов, а если она имеет мягкое покрытие, то уплотнитель просто приклеивается с помощью герметика.

   Резиновый уплотнитель для вывода воздуховода через кровлю

5. На оголовок воздуховода надевают защитный зонтик для предотвращения попадания в вентиляцию атмосферных осадков, мусора или заселения птиц.

Профессиональные кровельщики считают, что неграмотно оборудованный узел прохода через кровлю вентиляционной трубы является причиной протечек в 2 случаях из 10. Часто это происходит из-за того, что расположения вывода вентиляции, когда вокруг не образуется снеговой карман. Снег, окружающий трубу, со временем подтаивает и проникает под кровлю. Поэтому некоторые мастера рекомендуют выводить воздуховод прямо через конек. Стоит заметить, что этот метод нарушает целостность стропильного каркаса крыши, поэтому имеет множество противников.

Видео-инструкция

krovlyakrishi.ru

Проход через кровлю вентиляции — Всё о кровле

Проход вентиляции через кровлю: виды, монтаж

Разумно налаженные узлы вентиляции в местах прохода через кровлю обеспечит крыше дополнительную надежность и продлит срок эксплуатации. Благодаря множеству положительных функций система воздухооборота в доме является не просто важным элементом, а жизненно необходимым.

Теплый воздух образуется в жилых помещениях по разнообразным причинам. По своей природе он поднимается вверх через покрытия, в расположенные выше помещения или на улицу. Большая часть теплого воздуха образуется, конечно, в отопительный сезон. Потому очень важно правильно наладить систему и узлы вентиляции, в частности, чтобы воздух циркулировал в доме, и наружу выходил только переработанный.

Путь выхода вентиляции на крышу и прохода через кровлю проводится от вытяжных и прочих каналов циркуляции воздуха в строении.

Узлы кровельной вентиляции

Принудительный выход переработанного воздуха из строения есть ключевой задачей кровельного вывода переработанного воздуха. Правильную установку этой системы нужно проводить по ГОСТ-15150. В нем указаны данные по расстоянию прохода вентиляции до края плиты и стандартные параметры проемов в плитах перекрытия. Узлы прохода подходят и для вывода дымоотводов, которые применяются для строений с очагами, работающими на дровах, – камин, печь и т. п.

Кровельная вентиляция зависит от вытяжных каналов и типа крыши. Делится она на несколько типов формы:

Узлы прохода вентиляции – это отверстия в перекрытии крыши. В них устанавливаются алюминиевые трубы вентиляции, созданные специально для размещения на крыше. Специалисты рекомендуют использовать алюминиевые трубы 1 мм толщиной. Но размеры вентиляции разные, однако подобрать индивидуальный вариант не составит труда.

Системы вентиляции с металлическими трубами бывают:

Для подбора правильных узлов прохода через кровлю учитываются следующие характеристики:

• уровень влажности;
• объемы газовыделений;
• границы перепадов температуры воздуха;
• степень скопления и образования пыли.

Во время проведения установочных работ нужно обязательно учитывать некоторые нюансы:

• угол наклона крыши;
• расстояние между коньком и проходкой;
• материалы из которых создается кровля;
• площадь помещения непосредственно под крышей.

На железобетонном материале узлы прохода через кровлю крепятся с помощью анкерных болтов. Сами болты в процессе установки помещаются в «стаканы». Также обязательно нужно использовать плиты с отверстиями, которые предназначены специально для прохода вентиляции через кровлю. Если ширина проема не соответствует цельной ребристой или пустотной плите, в зонах прохода обустраиваются места из монолитного бетона.

Если вентиляция ведется через кровлю с металлической обрешеткой, процесс монтажа схож, но используются металлические «стаканы».

Большое строение с немалым количеством жилых, промышленных или складских помещений требует предусматривать вентиляционные каналы еще во время периода планировки здания.

Последовательность действий монтажа узла через кровлю

1. Подбирается серия и модель специального кольца уплотнителя.
2. Мягкую часть натягивают на трубу.
3. Основанию придается форма в соответствии с поверхностью кровли. Для профнастила сложнее всего адаптировать основу из-за его ребристой поверхности.
4. Под фланец наносится герметик для гидроизоляции.
5. Шурупами к основанию крепится фланец.

О вентиляционных каналах

Системы вентиляции есть нескольких видов:

• без клапанов;
• с клапанами;
• с теплоизоляцией;
• без теплоизоляции;
• с контроллером, следящим за положением клапанов.

Системы с ручным типом регулировки применяются в тех случаях, когда система не нуждается в постоянном контроле режимов работы. Данный метод управления вентиляционной системой состоит из:

Электрический однооборотный механизм контролирует работу клапана – закрывает и открывает его. Сам клапан создан из нержавейки толщиной 0,8 мм.

Узлы через мягкую кровлю монтируются на основе из оцинкованной стали, который устанавливается вместе со слоем теплоизоляции. Теплый материал должен быть не тоньше 5 см, лучше всего для этого подходит минеральная вата. Позже можно будет разместить особые дефлекторы в теплоизоляторе – аэродинамическое устройство, которое крепится к вершине вентиляционной или дымоотводной трубы. Предназначено для рассеивания потока выходящего переработанного воздуха. По окончании установки вентиляционных лопастей внутри проводятся пластиковые трубки из пластика, по которым проходит электропроводка.

Правильно обустроенный узел будет долго функционировать и даже глушить посторонние шумы извне.

Читайте также по теме:

Узел прохода через кровлю: варианты устройства

Вентиляционная система, как известно – неотъемлемая часть практически любой постройки, будь то жилые, промышленные или хозяйственные сооружения. Благодаря хорошей вентиляции воздух в помещениях здания сможет циркулировать, в нормальном ритме, что, безусловно, является очень важным фактором. Но для того, чтобы смонтировать хорошую вентиляционную систему, необходимо оборудовать узел прохода через кровлю.

Вариантов его обустройства существует масса, так как способ монтажа зависит, в первую очередь, от типа устройства кровли. Каждая крыша имеет свои индивидуальные конструктивные особенности, поэтому кровельный проходной узел имеет множество схем построения в соответствии с видом кровли.

Необходимость обустройства проходных узлов

Основная цель, которую несут в себе проходные элементы кровли – это отвод загрязненного и отработанного воздуха. Конструирование таких элементов осуществляется в соответствии с ГОСТ 15150, где точно определяются расстояния от проходного узла до края плиты, а также диаметры отверстий, которые располагаются в плитах перекрытия. Оборудовать узлы прохода можно не только для вентиляции кровли. но и для систем дымоходов в тех сооружениях, которые оснащены каминным или печным отоплением. Такой способ устройства иногда именуется кровельной проходкой.

Исходя из типа конструкции крыши и предназначенной для нее вентиляции, узел прохода воздуховода через кровлю может иметь следующие формы:

По своему внешнему виду узлы напоминают отверстия, сделанные в перекрытиях. В эти отверстия проводят трубы из металла, которые монтируются на кровлю либо на стаканы из железобетона. Толщина применяемого материала не должна быть меньше 1 миллиметра. Производители изготавливают самые разные по размеру вентиляционные узлы, это касается как их длины, так и толщины. Тип системы вентиляции, которая служит местом присоединения трубы, может быть либо естественным, либо принудительным.

Прежде чем окончательно принять решение в пользу того или иного типа, следует заострить внимание на таких факторах, способных повлиять на выбор, как:

• показатели влажности;
• коэффициент загазованности;
• наименьшая и наибольшая температура воздуха внутри сооружения;
• коэффициент запыленности и т.п.

Монтируется проходной элемент для кровли при помощи специальных систем из железобетона путем их фиксирования к анкерным болтам, которые, в свою очередь, устанавливаются в стаканы во время их конструирования.

Весь процесс установки зависит от следующих критериев:

• угол наклона кровельного ската;
• интервал от проходки до кровельного конька;
• толщина кровельного перекрытия;
• площадь, которую имеет пространство под кровлей.

В том случае, если основу перекрытия составляет железобетон, то в месте расположения вентиляционного грибка на крыше необходимо использовать особые плиты, оснащенные уже готовыми отверстиями. Если диаметр этого отверстия не совпадает с целостностью плиты, то в районе монтажа проходки монтируются места, выполненные из бетона в виде монолита.

При этом узел прохода через кровлю с легким каркасом из металла будет таким же, но стаканы должны быть выполнены из металла. Большая по площади постройка, несущая в себе функции жилого, промышленного или гражданского назначения, требует расчета расположения кровельных проходных узлов еще на этапе проектирования.

Монтаж вентиляции, подробно на видео:

Монтаж проходного узла для дымохода

Чаще всего устройство проходного узла для дымохода осуществляется на наименьшем расстоянии от кровельного конька. При таком варианте монтажа основная часть трубы дымохода должна располагаться под основанием кровли, что защитит конструкцию от появления конденсата. Однако существует и другой вариант установки, при котором монтаж труб выполняется через кровельный конек.

Обустройство дымохода на кровельном скате чревато образованием в верхней части трубы кармана из снега, что может стать причиной протечки. Поэтому очень важно применять уплотнители кровельных проходов, а также конструировать стропильную систему, что может повлечь за собой определенные трудности. Тем не менее, проход дымохода через кровлю имеет свои достоинства, в частности – простота монтажа и отсутствие риска появления протечек.

Нельзя также обходить стороной противопожарные мероприятия, устраивая узлы прохода дымовой трубы через покрытие из дерева, а также кровлю, которую следует обеспечить защитой от потенциального возгорания из-за перегрева трубы.

Сам дымоход рекомендуется оснащать особыми зонтиками для предотвращения попадания в нее влаги и ветра. Узел прохода не следует монтировать в районе ендовы, поскольку есть вероятность плохой герметизации кровельных стыков и трубного фартука. Кроме того, этот участок в особенной степени подвержен образованию на нем наледи и снежных карманов.

Скатная кровля требует устройства деревянной системы стропил, которая, как становится понятно, имеет максимальную степень горения. Именно поэтому оборудовать все зазоры между трубой и элементами из дерева нужно в соответствии со строительными нормами и правилами (СНиП). Чтобы не допустить соприкосновения нагретой трубы с горючими материалами, следует применять специальную конструкцию. Обычно для этого в необходимом месте монтируется проходной узел в форме прямоугольника. По внешнему виду он напоминает короб, наполненный стекловатой или любым другим материалом, являющимся негорючим.

Варианты устройства проходок для кровли

Сегодня производители изготавливают узлы прохода самых разных видов:

• оснащенные клапаном;
• без клапанов;
• оснащенные утеплителем;
• без утеплителя;
• оснащенные технологией, управляющей открытием и закрытием клапанов.

Узлы, которые имеют в своей конструкции ручное управление, принято применять там, где регулярно использовать многочисленные режимы вентиляции нет необходимости.

В состав узла с ручным управлением входят:

• портяное полотно;
• противовес;
• тросик;
• сектор управления.

Осуществлять управление клапаном помогает особый механизм, который регулирует положение клапана посредством двух основных команд – «открыто» и «закрыто». Изготовителями для создания проходок для кровли применяется черный лист из металла, толщина которого не превышает 2 миллиметра, а также лист из нержавеющей стали, имеющий толщину от 0,5 до 0,8 миллиметра.

Производство проходного узла может также осуществляться на основе оцинкованной стали наряду с утеплителем, который чаще всего представлен слоем минеральной ваты толщиной в 50 миллиметров. Такой вариант предполагает устройство в системе зонтов или дефлекторов, обработанных цинком. При установке на узел вентилятора его внутреннее устройство может быть представлено перфорированной сталью и оснащено проводящими электричество трубками из пластика. При таком способе монтажа узел прохода будет выполнять еще и звукоизоляционную функцию.

Маркировка кровельного узла прохода

Современный строительный рынок готов предоставить 11 наименований узлов прохода вентиляции с разными размерами. Однако в некоторых случаях их изготовления требует нестандартного подхода.

В маркировке узлов прохода основными обозначениями являются буквы «УП», а также цифры от 1 до 10, означающие, что на узлах отсутствуют элемент, собирающий конденсат, а также клапан.

Ряд цифр от 2 до 10 сигнализирует о том, что проходник имеет в своей конструкции клапан, функционирующий при помощи управления вручную, но не имеет конденсатного кольца.

Обозначения «УПЗ-УПЗ-21» указывают на то, что узел прохода оснащен всеми элементами: ручным управлением, клапаном, конденсатным кольцом.

Монтаж узла прохода через кровлю

В конструкцию проходного узла вентиляции входит патрубок, соединенный с опорным фланцем, который, в свою очередь, должен быть зафиксирован со стаканом из железобетона на анкерные болты. Крепление узла к кровле осуществляется с помощью расчалок, которые закрепляются такими крепежными элементами, как хомуты или кронштейны. Система также может иметь в своей основе прикрепленную к кровле юбку, основная функция которой заключается в защите от попадания влаги в пространство под кровлей.

Так или иначе, любую информацию о правильном устройстве узла прохода через кровлю с подробными видео и фото всего процесса установки всегда можно и в других статьях этого сайта. Читайте также: «Монтаж кровельных сэндвич панелей «.

Узел прохода вентиляции через кровлю

Вентиляционные системы различного типа монтируются практически на каждом здании или сооружении. Для нормального их функционирования требуется вывод загрязненного воздуха, который в большинстве случаев выполняется с использованием выхода конструктивных элементов вентиляции на кровлю. Для эффективной работы и вентиляционной системы, и кровельного покрытия требуется грамотное выполнение узлов прохода.

Описание и назначение узлов прохода

Под узлом прохода вентиляции через кровлю (достаточно распространено и другое название – кровельная проходка ) понимается устройство, проходящие через кровельное покрытие и предназначенное для вывода загрязненного воздуха. Так как при установке узла прохода происходит нарушение целостности покрытия кровли, подходить к выполнению монтажа следует с особой тщательностью и аккуратностью. В противном случае могут произойти нарушения как в работе вентиляционной системы, так и крыши. Это, естественно, может привести к быстрому их выходу из строя и последующим дорогостоящим работам по ремонту или замене отдельных конструктивных элементов.

Узел прохода вентиляции через кровлю может использоваться также для вывода на крышу других систем здания или сооружения, например, дымоходов (при наличии в доме камина или печи) или газоходов (при наличии газового котла или другого подобного оборудования). При этом необходимо учитывать, что в случае применения проходок под дымоходы, следует оборудовать их дополнительными огнестойкими элементами (например, коробом). Это связано с тем, что температура воздуха в печах может достигать 700-800 градусов, что ведет к сильному нагреву трубы.

Работы по установке кровельных проходок должны выполняться в соответствии с положениями ГОСТ 15150, где четко прописаны все основные требования к конструкции и ее месторасположению на крыше.

Вывод вентиляции на крышу представляет собой трубу различного профиля и размеров, которая вставляется в специально выполненное для нее отверстие в перекрытии или покрытии здания. В зависимости от вида крыши, а также типа перекрытия могут использоваться различные виды кровельных проходок.

Виды узлов прохода вентиляционных систем через крышу

Существует большое количество разнообразных видов и типов, применяемых на практике узлов прохода. Они могут быть:

• с встроенным клапаном или без него :
  проходки без клапана имеют самую низкую стоимость, поэтому зачастую используются при строительстве частных домов. Они не предусматривают возможность перекрытия и регулировки потока выходящего воздуха. Так как в частных домах вентиляционная система, как правила, небольшая, то использование бесклапанных проходок вполне оправдано и эффективно;
  проходки со встроенным клапаном предусматривают в своей конструкции заслонку, которая может при необходимости перекрыть трубу. Наиболее часто используется для административных или производственных зданий;


• с утеплением и без утепления. Узлы прохода без утепления используются при расположении близко от конька, а также в районах, не отличающихся суровым климатом и низкими температурами в зимний период. В качестве теплоизоляционного материала в утепленных проходках, применяются обычно базальтовые или стекловолокнистые плиты. Данная разновидность узлов прохода используется при расположении вдали от конька, когда значительная часть конструкции находится снаружи, а также в районах с любым, даже очень суровым климатом;
• с автоматическим и механическим управлением. Автоматические узлы прохода оборудованы специальным контроллером, благодаря которому происходит управление работой системы без участия человека, в автоматическом режиме. Механическое управление предусматривает специальный тросик, которым регулируется объем циркуляции воздуха. Такие проходки используются главным образом для постоянно задействованных систем вентиляции.

Еще одним классификационным признаком, позволяющим разбить применяющиеся узлы прохода на группы, является тип и профиль покрытия. которое используется на крыше. Различные виды кровельных проходок приведены на следующем фото.

Маркировка узлов

Для узлов кровельных проходок разработана специальная маркировка. Они имеют следующий вид: УП*-**. УП означает наименование изделия — узел прохода.

Первая цифра после букв означает:

• 1 – узел с ручным управлением, без клапана и кольца, собирающего конденсат;
• 2 – узел с ручным управлением, со встроенным клапаном и с кольцом (вторая и третья цифры в диапазоне от 1 до 10), или без кольца (диапазон следующих цифр от 11 до 21), собирающего конденсат;
• 3 – узел с автоматическим управлением, встроенным клапаном и кольцом для сбора конденсата.

Вторая и третья цифры означают также различные диаметры изделия.

Установка узла прохода

Узлы прохода обычно монтируются после того, как выполнены работы по устройству воздуховодов внутри здания. При этом используется, помимо самой устанавливаемой проходки, следующий инструмент и материалы:

• уплотнители (силиконовые или резиновые), обычно приобретаются вместе с узлом прохода;
• обычный силиконовый герметик, который предназначен для наружных работ;
• самоклеящаяся лента для герметизации стыков;
• шуруповерт;
• кровельный оцинкованные саморезы.

Работы по монтажу узла прохода системы вентиляции через кровлю выполняются в такой последовательности:

1. Выбор месторасположения проходки через крышу. Строительными нормами рекомендуется устанавливать выходы вентиляционных труб как можно ближе к коньку кровли. При этом отверстие следует располагать таким образом, чтобы оно приходилось между конструкциями стропильной системы.
2. Разметка места прохода. Она выполняется из расчета, чтобы диаметр отверстия был на 2-2,5 см больше диаметра устанавливаемой конструкции. Для большей точности разметки можно сделать картонную выкройку или нанести очертания конструкции маркером.
3. Вырезка отверстия в покрытии крыши и остальных слоях, образующих кровельный пирог: утеплителе, пароизоляции и попадающих под отверстие элементах обрешетки. Сначала при помощи обычной дрели следует выполнить некоторое количество маленьких отверстий по предварительной разметке в виде окружности, после чего закончить вырезание материала ножовкой или предназначенными для резки металлических материалов ножницами.
4. Узел прохода системы вентиляции через крышу надевается на трубу воздуховода и устанавливается сверху на кровельное покрытие. При этом следует совместить слои гидро- и пароизоляции с соответствующими местами конструкции узла прохода. После этого места соединений обрабатываются герметиком или клейкой лентой. Для большей надежности допускается использование обоих материалов.
5. Затем монтируется специальный резиновый или силиконовый уплотнитель. который поставляется в комплект с проходкой. Если кровля мягкая, он приклеивается герметиком, в случае жесткого покрытия – устанавливается на саморезы.
6. Завершающим этапом работы является установка специального защитного зонтика или грибка на вершину (оголовок) трубы воздуховода. Он необходим для защиты вентиляционной системы от попадания внутрь мусора, дождя или снега, а также заселения различных птиц.

Выполнение работ по установке узлов прохода через кровлю не требует особых профессиональных знаний и навыков, поэтому достаточно часто выполняется без привлечения высококвалифицированных строителей. Вместе с тем при монтаже кровельных проходок следует тщательно выполняться все рекомендации по производству работ, так как некачественная установка зачастую приводит к протечкам. Это, в свою очереди, вызывает намокание утеплителя и необходимость проведения дорогостоящих ремонтных кровельных работ.

Пример выполнения вентиляционного выхода через крышу с установкой кровельной проходки приведен на следующем видео:

Заключение

Узлы прохода системы вентиляции через кровельное покрытие являются важным элементом, обеспечивающим надежную и долговечную работу как вентиляции, так и крыши в целом. При их установке собственными силами следует тщательно соблюдать приведенные в статье рекомендации и последовательность этапов выполнения всех необходимых работ.

Что еще почитать по теме?

Крыша для беседки

Источники: http://krovlyamoya.ru/gidroizolyaciya/proxod-ventilyacii-cherez-krovlyu-vidy-montazh.html, http://kryshadoma.com/ventilyatsiya-krovli/uzel-prokhoda-cherez-krovlyu-varianty-ustroystva.html, http://proroofer.ru/montaz/montazh-krovli/uzel-proxoda-ventilyacii-cherez-krovlyu.html

krovlya-mp.ru

кровельная система воздухоотвода и вентиляционный выход на крышу, как сделать в частном доме своими руками, схема и устройство, элементы проводки

Кровельная вентиляция — обязательная составляющая каждого частного дома. Любой владелец загородного дома должен знать, как устроить качественную вентиляцию кровли, чтобы продлить срок эксплуатации сооружения.

Откуда берётся влага?

Многие люди задаются вопросом о том, откуда в почти герметичной системе может образоваться влажность. Это связано с тем, что в воздушных массах всегда присутствует небольшой процент влаги. Если наблюдается повышенная влажность, которая возникает при туманах, дожде либо в разогретых помещениях, число влаги заметно повышается.

Некоторое количество влаги способно проникнуть через паробарьер, пенобетонную или кирпичную кладку. Сделать между слоями вакуум почти невозможно. Водяные пары из-за влияния температурных перепадов будут оседать на охлажденной поверхности и проникать в материал для утепления. Из-за данных процессов конструкция из древесины начинает разрушаться, поэтому кровельная вентиляция должна качественно обустраиваться, чтобы минимизировать ущерб.

Устройство

В кровельной системе присутствует несколько элементов:

• Отверстия, располагаемые под навесом кровли. Они обычно закрываются софитными решетками, которые обеспечивают защиту от попадания внутрь насекомых, грызунов и птиц. Также подобные отверстия располагаются вдоль конька. Детали позволяют циркулировать воздушным массам под кровлей. Отверстия под свесами можно заменить подшивкой, в которой присутствуют небольшие зазоры.
• Слуховые окна. Они располагаются во фронтоне и используются в качестве вентилирующих компонентов для чердачной зоны.
• Вентиляционный выход. Этот отрезок трубы применяется для присоединения вытяжного канала от общедомовой вентилирующей системы или проветривания чердака.
• Аэраторы. Другие названия элементов — дефлектор, флюгарка. Их врезают в кровлю рядом с коньком. Компоненты позволяют выводить воздух из-под кровли, выполняя аналогичную с отверстием под коньком функцию. Аэраторы применяются в том случае, когда снежный покров на кровле превышает 3 см, за счет чего заглушается вентиляционное отверстие под коньком.

Существует два типа аэраторов:

• точечный;
• линейный или непрерывный (располагаются по всей длине ската или конька).

Также аэраторы могут различаться по месту расположения. Существуют изделия, располагающиеся на коньке или скате. Элементы могут обладать формой «грибок» или черепица. Устройства могут изготавливаться из стали нержавеющего типа, однако на текущий момент востребованы вариации из полипропилена. Они обладают доступной ценой и привлекают внимание разнообразием в цветовом решении.

Полипропилен отличается достаточным уровнем прочности, чтобы выдержать вес человека. Поэтому ремонтные работы на кровле можно проводить без опаски.

На аэраторах присутствуют сменные элементы, которые называются проходкой. Подобная конструкция должна подбираться на основании используемого материала под кровлю.

Способы вентилирования крыш

Существует несколько вариаций механизмов, с помощью которых осуществляется вентиляция кровли в загородных домах:

• вентиляция коньков на крыше, состоящей из двух скатов;
• вентиляция карнизов и дымохода;
• кровельный вентилятор вытяжного образца;
• единичные компоненты с отверстиями для вентиляции;
• коньки, оборудованные специальной конструкцией;
• зазоры для вентиляции, предусматриваемые при установке кровельного материала;
• слуховые окна на чердаках.

Для каждого материала предусмотрены разные конструкции, с которыми следует ознакомиться перед покупкой.

Вальмовая

При обустройстве вальмовой кровли, следует учитывать, что вентиляция должна быть естественной. Конструкция подразумевает, что воздушные массы, которые проникают под крышу, будут выходить в районе конька.

Отдельное внимание рекомендуется уделять ветровым подшивкам на карнизе. Если обшивка производится при помощи дерева, между досками должны присутствовать щели. Профессионалы рекомендуют использовать в работе готовый перфорированный пластик, который называют софитом. Если подшивка готова раньше вентиляции, потребуется вырезать проем, в который вставляются решетки для приточной системы.

Решетки должны обладать диаметром в 5 см. Поверх изделий располагается мелкая сетка, которая используется как колпак против попадания посторонних предметов.

Между решетками должно быть расстояние, не превышающее 0,8 метра.

Мансардная

Кровельная система мансардного типа также должна оснащаться вентиляцией. Вентканалы над мансардой имеют большое значение. С их помощью можно регулировать температурный режим внутри жилого помещения. Нижняя часть кровли должна примыкать к потолку, поэтому циркуляция воздушных масс вдоль внутренних плоскостей выступает в качестве вспомогательной термоизоляции.

Для мансардных крыш разработаны особые вентиляционные системы, позволяющие выводить влажный или горячий воздух наружу. Применяются варианты естественной вентиляции: теплые потоки воздуха вытесняются холодными, которые поднимаются снизу.

Вентиляция для мансарды состоит из следующих компонентов:

• пароизоляционной пленки или мембраны;
• утеплительного материала, располагаемого между стропилами;
• обрешетки;
• контробрешетки, выполненной из деревянных брусков или реек;
• слоя гидроизоляции;
• материала для кровли.

С помощью диффузной мембраны можно полностью исключить появление конденсата. За счет особой мембранной ткани влага не проникает из жилого пространства помещения в нижнюю часть кровли. Вместе с этим под кровлей присутствует участок, по которому воздушные массы могут свободно перемещаться. Гидроизоляционный слой исключает попадание влаги.

Также требуется наличие щелей в карнизе. Они необходимы, чтобы воздух входил в кровлю и выходил в районе конька. Верхние вентвыходы должны располагаться между гидроизоляционным слоем и кровельным материалом. Вся вода, которая будет поступать снаружи, испарится сквозь образованную отдушину. С помощью такого способа обеспечивается качественное проветривание конструкций, поддерживающих кровлю.

Нижняя вытяжка размещается между слоем гидроизоляции и утеплителем. С ее помощью происходит испарение воды, которая попадает в утеплительный материал снизу.

При обустройстве вентиляции под мансардой, нужно позаботиться об изоляции.

Она состоит из следующих особенностей:

• Изоляционная пленка должна настилаться на стропила, между которыми присутствует промежуток. Следите за тем, чтобы расстояние не превышало 120 см. Чтобы исключить попадание конденсата на балки из дерева, монтаж пленки нужно осуществляться с провисанием на пару сантиметров. Фиксация производится при помощи степлера и гвоздей с широкой шляпкой.
• При раскладке пленки нужно соблюдать перехлест в 15 см. Данный участок заклеивается скотчем.
• Между утеплителем и гидроизоляцией должно соблюдаться минимальное расстояние в 4 см. Пленка раскатывается по стропилам и закрепляется рейками с гвоздями.
• Конструкция контробрешетки представляет собой бруски, установленные на расстоянии 15 см друг от друга.

• Рядом с коньком, между изоляцией и осью каналов под продухи должно быть расстояние в 5 см.
• Места, где трубы входят в кровельный пирог, нужно обеспечить надлежащей обработкой. Пленку в этих местах следует надрезать по форме усеченного треугольника. С помощью такого действия образуется клапан, который закрепляется на стенах трубы при помощи герметиков.
• Монтаж пароизоляции производится в натяг. Не допускается наличие нижнего зазора. Однако между обрешеткой и мембраной должен присутствовать верхний продух.
• Чтобы обеспечить защиту кровли от пара, который поднимается из жилого помещения, используют мембраны ворсистого типа, закрепляемые на утеплителе гладкой стороной внутрь. Частицы воды задерживаются на мелких ворсинках и не образуются в лужи. Подобный барьер способен продлить срок службы утепленной кровли и древесины.
• На мансардной крыше следует располагаться дефлекторы с шагом в 100 кв. метров. Подобная схема позволяет выводить лишнюю влагу с максимальной эффективностью. При наличии крутой ендовы крыши и наклоненных коньков дефлектор нужно располагать в ендове и по коньковым прогонам на местах соединений утеплителя.

Односкатная

Односкатная крыша чаще всего располагается над верандой или террасой. На данных участках не требуется установка вентшахты. Если же такая кровля присутствует над жилым помещением, обустройство вентиляции отличается простотой. Для нее не потребуется наличие аэраторов или специальных коньков. Достаточно правильной сборки самой кровли.

Чтобы создать вентиляцию, потребуется оставить под кровлей свободное место, в котором воздушные массы смогут спокойно перемешаться. Циркуляция будет осуществляться снизу вверх.

Между теплоизоляцией и гидроизоляцией должен оставаться просвет. Многие пользователи создают дополнительные отверстия, которые располагаются в коленчатой стене. Кровельные свесы нужно зашить софитом с перфорацией. При монтаже обрешетки необходимо оставить небольшие щели между досками, допускается установка вентиляционных решеток. Вентиляция односкатных крыш располагается под уклоном в 5-20 градусов.

Из мягкой черепицы

При укладке мягкой черепицы следует оставить зазор для вентиляции.

Чтобы обеспечить беспрепятственную циркуляцию воздуха, нужно соблюдать дополнительные условия, которые заключаются в следующем:

• Между утеплительным материалом и основанием крыши должен быть вставлен брус толщиной 50 мм.
• В нижней части ската предусматриваются вентиляционные щели, сквозь которые обеспечивается подача свежего воздуха.
• На вытяжке должны присутствовать коньковые продухи либо аэраторы.
• Монтаж обрешетки осуществляется таким образом, чтобы имелись разрывы.
• Толщина бруска определяет высоту воздушной прослойки. Выбор бруска зависит от длины и уклона ската.

Чтобы увеличить эффективность вентиляции, потребуется установка аэраторов. С их помощью создается принудительная вентиляция для мягкой кровли. В аэраторе всегда имеется пониженное давление, поэтому тяга не пропадет.

Схема оборудования аэраторами:

• Между элементами должен быть минимальный шаг в 12 метров.
• Установка производится на самое высокое место. Следите за тем, чтобы расположение было равномерным.
• Для недавно установленной кровли аэраторы размещаются в месте стыка утеплителей.
• При установке элементов во время ремонтных работ лучше всего производить монтаж в тех местах, где кровля вздувается.
• Отверстие под флюгарок должно превышать на пару сантиметров диаметр трубы.
• Фиксация аэратора производится при помощи анкеров или дюбелей.
• Стыки обрабатываются герметиками или специальной лентой.

Металлочерепичная

При создании вентиляции для металлочерепичной крыши следует учитывать особенности:

• Чтобы обеспечить непрерывную вентиляцию, нужно создать между материалом для кровли и термоизоляцией зазор в 5 см. Чтобы исключить намокание древесины, под конек нужно подложить уплотнитель.
• Площадь щелей для вентиляции возле карниза должна совпадать с площадью конькового продуха. Общая площадь продухов составляет 1% от площади кровли.
• В качестве основы для вентиляции используют трубы и вентвыходы. Трубы для вентиляции должны обладать высотой от 50 см. Шаг между трубами составляет 60 кв. метров.
• Лучше всего использовать трубы их пластика, так как они отличаются длительным сроком службы и не выделяются из общего стиля сооружения.

• Если в регионе, где производится обустройство вентиляцией, наблюдаются обильные снегопады, потребуется установка труб длиной до 65 см. Если дом обладает пологой кровлей со скатами, более 6 м, потребуются вентиляционные примыкания, высота которых составляет от 40 см.
• Вентиляция конька обеспечивается за счет коньковой доски, которая разделяет кровлю на два ската.
• Также применяется естественная тяга. Качественная работа осуществляется при грамотном расчете количества вентиляционных отверстий.

Фальцевая

Вентиляционная система для фальцевой кровли должна быть мощнее простых конструкций. Это связано с тем, что плоскость кровли отличается герметичностью.

Алгоритм обустройства вентиляции:

• На стропильные ноги производится укладка пароизоляционного материала. Специалисты рекомендуют использовать для этих целей мембрану пароизоляционного типа.
• Затем можно приступать к установке контробрешетки. При монтаже нужно оставлять зазоры. Шаг должен быть минимальным или же отсутствовать совсем.
• На обрешетку укладывается вспомогательный гидроизоляционный слой.

С помощью данных мероприятий можно создать качественную вентиляцию для фальцевой кровли.

С покрытием из профнастила

На кровлю из профнастила потребуется естественная вентиляция. В области, где располагается карнизный свес, воздушные массы попадают под настил и беспрепятственно устремляются наверх до конька. Отведение воздуха производится с помощью шатрового конька. Если длина конька не превышает 10 метров, отведение происходит через торец.

Вентиляция под настилом осуществляется за счет монтажа реек на гидроизоляционный слой. Нижняя рейка должна быть на 50% толще других.

Гидроизоляция не должна дотягиваться до конька, чтобы пары могли свободно выходить из-под кровли. Попадание воды исключено за счет уплотнения на коньке.

Последствия от некачественной установки

Не стоит игнорировать правила, которые предъявляются к кровельной вентиляции. При пренебрежении правилами обустройства можно столкнуться с нежелательными процессами, которые способны разрушить все здание.

Из жилых помещений под крышу поступает теплый воздух. На улице на кровлю воздействуют холодные воздушные массы. Из-за разницы в температуре под кровлей начинает скапливаться конденсат, который удаляется только при помощи проветривания. Если вентиляционный выход не предусмотрен, конденсат будет накапливаться на чердаке, разрушая крышу.

Бетонные крыши не так сильно восприимчивы к воздействию конденсата, однако на их поверхности может появиться вредный грибок, который негативно воздействует на человеческий организм.

Неграмотный вывод на крышу воздуха может негативно повлиять и на мягкую кровлю. В большинстве случаев мягкие кровельные материалы располагаются на основании из бетона или сплошной обрешетке. Наличие лишней влаги, которая проникает изнутри, приведет к тому, что материал начнет расслаиваться. В дальнейшем крыша будет протекать.

Железные крыши могут подвергнуться коррозии, что приведет к ослаблению защитных характеристик кровли. Осыпание жесткого материала с кровли может травмировать людей, которые находятся внизу.

Распространённые ошибки

Перед обустройством вентиляции на кровле следует изучить распространенные ошибки, которые часто допускают новички.

Список распространенных ошибок при обустройстве вентиляции кровли:

• пренебрежение правилами СНиП;
• выбор неподходящих систем для вентиляции;
• несимметричное расположение вентиляционных каналов;
• неправильный расчет пропускной способности вентиляции;
• пренебрежение расчетами теплового баланса;
• ошибки в проведении монтажа.

Также распространены оплошности в использовании материала для гидро- и пароизоляции. Ошибки при применении гидроизоляции или пароизоляции связаны с тем, что пользователи путают предназначение материалов.

Если перепутать назначение изделий, можно столкнуться с некоторыми проблемами:

• Использование вместо гидроизоляции пароизоляционной пленки. Пароизоляция способна целиком исключить проникновение влаги. Если она будет установлена поверх утеплительного материала, попадающая влага останется в утеплителе. Через некоторое время утепляющий материал перестанет выполнять поставленные задачи, и владельцы дома столкнутся с большими потерями тепла.

• Использование вместо пароизоляции гидроизоляционной пленки. Гидроизоляционный материал отличается особыми свойствами: одна сторона изделия вентилируемая, другая является водонепроницаемой. Укладка должна производиться под кровлей таким образом, чтобы дышащая сторона прилегала к утеплительному материалу. Между слоями должна присутствовать отдушина, выполняющая роль воздуховода. При помощи такого способа осуществляется проходка влаги, а если перепутать материалы, влага будет оседать на пленке.

Если уложить гидроизоляцию наоборот, жидкость будет попадать в утеплитель, оставаясь в нем. В конечном итоге схема кровельного пирога становится бесполезной.

Некоторые пользователи допускают ошибки в количестве вентиляционных слоев, которые требуются для обустройства определенного кровельного материала. Например, тыльная сторона металлочерепицы не переносит контакт с конденсатом. По этой причине между кровельным материалом и слоем гидроизоляции должен присутствовать зазор вентиляции.

Чтобы обустроить вентиляционный зазор, необходимо создавать обрешетку не сплошного типа, а брускового. В ней должны оставаться промежутки для циркуляции воздуха. Если жидкость проникнет под крышу снаружи, за счет подобного слоя она устранится через конек.

Решетка вместе с контробрешеткой будут образовывать воздушную прослойку, которой достаточно для выхода скоплений конденсата наружу. В качестве гидроизоляции применяются специальные антиконденсатные пленки, которые не позволяют выпускать пары из утеплительного слоя под крышу.

Чтобы обеспечить уход влаги из теплоизоляции, потребуется создание второго вентиляционного слоя с обеспечением воздушной подушки, которая будет располагаться между слоем утеплителя и антиконденсатной пленкой. Не допускается укладка диффузных и супердиффузных мембран, так как они предназначены для пропуска паров под кровлю. Для металлочерепицы подобные действия чреваты коррозией.

Монтаж УП: что учесть?

Чтобы обустроить УП в частном доме своими руками, необходимо ознакомиться с рекомендациями специалистов и соблюдать все правила. Грамотно обустроенный УП позволяет исключить распространенные ошибки, которые оказывают влияние на работу вентиляции.

Конструкцию кровли, в которой присутствует встроенный УП, позволяющий выходить каналам вентиляции, называют кровельной проходкой. Узел прохода закрепляется на крыше расчалками, которые фиксируются при помощи хомутов и кронштейнов. Патрубок УП необходимо соединить с фланцем, используя его в качестве опоры, зафиксированной на бетонном стакане. Фиксация стакана производится с помощью анкеров. Обычно на УП обустраивается «юбка», которая оберегает стыки от проникновения жидкости.

Если выход вентиляционного канала обустраивается в мягкой кровле, следует соблюдать некоторые особенности:

• УП изготавливается из стальной оцинковки и минваты, которая выступает в качестве теплоизоляционного материала.
• Внутри потребуется установка дефлекторов или зонтиков, которые будут обеспечивать защиту от попадания воды.
• Если в УП присутствует вентилятор, его внутренняя часть должна изготавливаться из стали перфорированного типа.
• Электропитание должно укладываться в кожухи из пластика. Устройство вентиляции через кровлю будет осуществлять шумопоглощение.
• Для конструкций из железобетона в месте УП потребуется монтаж бетонных плит, в которых будут подготовлены отверстия под вентиляцию. Если габариты отверстий не способны соответствовать заявленным требованиям безопасности плит перекрытия, кровельная проходка с вентканалами должна организовываться в монолитном бетоне.
• Если установка УП производится на металлической кровле, потребуется наличие металлических стаканов. Проходка для кровли, с помощью которой осуществляется вывод традиционных вентканалов, должна обладать прямоугольным УП. Для сооружений с большой площадью, а также для крыш из профнастила, местоположение выхода вентиляции должно рассчитываться на стадии создания крыши.

Узел прохода, оборудованный регулируемым клапаном, выступает в качестве аэратора.

Он должен монтироваться в стакан.

Расчеты производятся на основании следующих данных:

• угол ската фальцевой кровли;
• расстояние, которое присутствует между местом монтажа и коньком;
• толщина крыши и профнастила;
• материал, из которого изготавливается кровля;
• габариты помещений, располагаемых под крышей;
• узлы вентиляции.

При обустройстве следует помнить о том, что узлы прохода, оснащенные управляемым клапаном, должны обладать механизмом, отвечающим за открытие и закрытие элемента. Подобные устройства функционируют так же, как и качественные аэраторы и обладают ручным управлением.

Переключатель может располагаться в двух режимах: «открыто», «закрыто».

Устройство такого УП состоит из нескольких деталей:

• портяного полотна;
• регулировочного троса;
• противовесов;
• контролирующего сектора.

Особенности УП для дымохода

Для домов, в которых присутствует печное отопление или камины, потребуется сооружение УП под конструкцию труб и дымохода. Подобные конструкции обладают своими особенностями: при обустройстве дымоходной трубы потребуется создание вспомогательных стропил на мансарде, чтобы на дымоходном канале не скапливались снежные массы.

Вспомогательное закрепление стропил и профнастила потребуется в том случае, если кровельная проходка размещается через конек. Подобное расположение усложняет обустройство мансардной крыши на чердаке.

Особенности УП для дымоходов:

• Организация УП для дымоходов потребует соблюдения пожарной безопасности. Особое внимание следует уделить деревянным конструкциям.
• В работе нужно использоваться невозгораемые изделия. Это позволит исключить нагревание и воспламенение крыши. Также необходимо соблюдать требования СНиП, в которых указывается размер зазоров между трубами и деревянными деталями в УП.
• Популярная конструкция УП, которая защищает дымоходную трубу от нагревания, выглядит, как короб вокруг трубы. Короб необходимо заполнить материалами негорючего типа.
• Над дымоходом нужно обустроить специальный зонт, который исключит попадание воды внутрь и минимизирует задувание ветров в мансардную кровлю.
• Так как показатели герметичности в стыках на фальцевой кровле могут нарушаться, установка УП в ендове не рекомендуется.

Производители

На рынке существует множество производителей, которые предлагают своим потребителям вентиляционные системы для кровли. Перед покупкой следует изучить предложения каждой торговой марки и сделать выбор на основе своих предпочтений и условий эксплуатации.

WirPlast

Компания предлагает оборудование, предназначенное для разных целей. В ассортименте производителя есть устройства для установки вентиляции в помещениях, для канализации, кухонных вытяжек, а также присутствуют составные компоненты для солнечной батареи.

Вентиляционная система WirPlast для кровли обладает следующими преимуществами:

• легкость в установке из-за встроенного уровня, который не допускает погрешностей;
• полноценная герметичность на крыше;
• привлекательный дизайн изделий;
• широкий ассортимент, подходящий под все типы кровли;
• гарантия на продукцию составляет 10 лет.

ТехноНИКОЛЬ

«ТехноНИКОЛЬ» — это популярный производитель, который предлагает своей аудитории два типа вентиляций:

• для проветривания пространства под крышей;
• устройства для принудительной вентиляции на чердаках.

Продукция отличается преимуществами:

• привлекательный внешний вид вентиляционных систем;
• доступная ценовая категория;
• высокое качество;
• надежность и высокий уровень стойкости по отношению к ударным нагрузкам;
• легкий монтаж.

Kronoplast

Производитель пользуется спросом, так как он осуществляет выпуск практически всех элементов для обустройства кровельной вентиляции в частных домах. Продукция отличается полноценной непроницаемостью в каждом выходе кровли, что выступает в качестве гарантии полноценной вентиляции. В продаже присутствуют системы для любой кровли.

О пяти элементах качественной вентиляции кровли смотрите в следующем видео.

stroy-podskazka.ru

Вентиляция кровли из мягкой черепицы: схема проектирования

Мягкая черепица — популярный кровельный материал, который подходит для устройства крыш любой формы. Под действием солнечных лучей поверхность гонтов нагревается и образует монолитное покрытие, которое не пропускает воздух и влагу.

Эта особенность накладывает определенные требования к устройству подкровельной вентиляции, которая должна обеспечивать постоянную циркуляцию воздуха.

Функциональное назначение

Изменение температуры воздуха, а вместе с ним и поверхности крыши, приводит к образованию конденсата на стропильной системе и внутри кровельного пирога.

Повышенная влажность приводит к образованию грибка и плесени, которые разрушают деревянные конструкции. Система вентиляции кровли удаляет насыщенные влагой воздушные пары и выравнивает температуру в кровельном пироге.

В летний период это снижает нагрев мягкой черепицы и подкровельного пространства. Зимой препятствует таянию снежного покрова и образованию наледи и сосулек.

Проектирование вентиляции

Работа системы вентиляции основана на естественной конвекции, воздух при нагревании поднимается вверх.

Классическая схема — холодный воздух поступает в подкровельное пространство через отверстия в карнизном свесе и выходит наружу через отверстия в коньке или аэраторы.

Устройство карнизного свеса

При проектировании системы вентиляции, для доступа воздуха в подкровельное пространство используют софиты или проход под капельником, который закрывается пластиковой сеткой.

Софиты — это специальные панели, которые используются для подшивки карнизного свеса. Бывают двух видов: сплошные и перфорированные. Материал: пластик, металл или алюминий. Перфорированная поверхность свободно пропускает воздух, при этом защищает кровлю от мусора, насекомых и мелких птиц.

При установке софитов, гидроизоляционную пленку не доводят до края карнизного свеса, а обрезают ближе к стене дома, чтобы не перекрывать доступ воздуха.

Недостатком такого метода является стекание конденсата через отверстия перфорации, а в зимнее время — возможно образование сосулек.

Метод вентиляции через проход под капельником тоже имеет свои недостатки. Скопление снега на водостоках перекрывает доступ воздуха и вентиляция перестает работать.

Отток воздуха через конёк и аэраторы

Выход воздушных потоков может осуществляться через: вентилируемый конек, точечные аэраторы, инерционные аэротурбины.

• Вентилируемый конёк — для его устройства между скатами кровли формируют проход, который закрывается коньковым аэратором. Некоторые строители делают его самостоятельно, другие используют готовые решения в виде пластикового элемента или ленты с отверстиями для выхода воздуха.

  Конструкция сверху покрывается гонтами мягкой черепицы и не портит внешний вид крыши.

• Кровельный аэратор – это труба круглой формы диаметром от 6 до 12 см, сверху имеет зонт для защиты от осадков и мусора. Монтируется на деревянное основание, в котором предварительно делают проход. Нижняя часть аэратора (юбка) промазывается мастикой и прикручивается саморезами.

  Точечные аэраторы устанавливают на крышах сложной формы, над мансардными окнами, на длинных скатах где затруднено движение воздуха. Устройства небольших размеров монтируют на каждых 60 кв.м поверхности крыши, большие располагают на каждых 100 кв.м.

• Аэротурбины, установленные на поверхности крыши, начинают вращаться при любом дуновении ветра. При этом они эффективно вытягивают застоявшийся под кровлей воздух.

Вентиляционные зазоры и гидроизоляция

Чтобы система вентиляции работала правильно, нужно обеспечить беспрепятственное прохождение воздушного потока под кровлей. Для этого в кровельном пироге с помощью контробрешетки формируют вентзазоры.

При использовании гидроизоляционной пленки делают два вентиляционных зазора: один между утеплителем и пленкой, второй между пленкой и деревянным основанием, на которое будет укладываться мягкая черепица. Это нужно для просушки утеплителя и вывода из него насыщенных паров.

При использовании супердиффузионной мембраны достаточно одного вентзазора. Мембрана хорошо пропускает воздух и укладывается непосредственно на утеплитель и позволяет ему «дышать».

Про пленки и мембраны можно почитать тут.

Контробрешетку делают из бруса 50 х 50 мм. Специалисты рекомендуют монтировать брус на небольшом расстоянии друг от друга, чтобы воздушные потоки могли беспрепятственно двигаться в плоскости кровли.

roof-project.com

Вентиляция мягкой кровли: необходимость и практические решения

Подкровельная вентиляция

В наш технологичный век виды крыш могут быть самыми разными: плоскими и профильными, рулонными и штучными, жесткими и мягкими. Огромное количество всевозможных черепиц: металлочерепица, керамическая черепица, композитная, песчано-цементная, черепица мягкая битумная. При строительстве определенного вида зданий подбирается и соответствующий вид крыши. Все они надежны и практичны при условии, что работы выполнялись квалифицированными специалистами.

Не секрет, что на рынке огромное количество рабочих, готовых взяться за строительство необходимого вам помещения. Конечно, работы обещают выполнить под ключ, то есть вместе с возведением крыши. А когда задаешь вопрос, как будет устроена вентиляция крыши, говорят: «А мы слуховые окошки на чердаке сделаем». От таких работников лучше сразу отказаться.

Совет. Перед началом работ проверьте квалификацию кровельщиков.

Это уже даже не прошлый, это позапрошлый век. Кстати, спросите у них, почему окно называется слуховым. Они начнут говорить, что слышимость больше. Это все ерунда. При Александре I был такой мастер-кровельщик Слухов, он и придумал эти окна для вентиляции, поэтому они называются слуховыми.

Современное строительство решает проблему эффективного использования пространства. Поэтому широкое распространение получили мансардные крыши, причем не только в частных жилых домах. А это предполагает исполнение кровли в виде слоеного пирога с применением современных материалов. Но в таком случае остается нерешенной проблема конденсата. Влага скапливается в строительных элементах, преждевременно нарушая их эксплуатационные характеристики, вплоть до разрушения.

Откуда берется конденсат? Хотя применяемые теплоизоляционные материалы надежно сохраняют микроклимат в помещениях, но в целом от дома исходит тепло. С наружной стороны кровли воздух имеет более низкую температуру в холодное время года и даже летом по ночам. Понижение температуры наружного воздуха относительно теплого воздуха, исходящего от дома, при которой начинает образовываться конденсат, называется точкой росы. Влага может появляться и зимой, при резких перепадах температуры образуется наледь, которая тает во время оттепели.

Необходимость в вентиляции крыши

Естественная вентиляция чердака через слуховые окна уже не помогает, остаются затененные пространства. Возникает необходимость организовать вентиляцию внутри самого кровельного пирога. Только таким образом можно обеспечить кровле надежность и долговечность. Не стоит думать, что это такая уж невыполнимая задача. Уже более тридцати лет эта проблема успешно решается строителями-профессионалами.

Вентиляция кровли, в том числе и гибкой, осуществляется за счет конвекционного эффекта, путем перемещения теплых слоев воздуха по специальным каналам внутри кровельного пирога от свесов к коньку, то есть снизу вверх. Благодаря этому решаются следующие задачи: поддержание температурного баланса с внутренней стороны кровли до прохождения точки росы; при появлении конденсата – его удаление теплыми потоками воздуха; а также исключение нагревания и размягчения мягкой битумной кровли под летним солнцем.

Задачи, которые решает внутренняя вентиляция кровельного пирога

Прежде всего рассмотрим, из чего состоит кровельный пирог кровли из мягкой черепицы. Вначале на внутреннюю часть силовой конструкции крыши прикрепляется пароизоляционная пленка. Однако она не всегда способна задержать весь пар, поднимающийся вверх от дома. Как правило из-за некачественного монтажа.

Следующий слой – теплоизоляционный материал. Чаще всего, это минеральный утеплитель, который свободно пропускает пар, как говорят – дышащий. Следовательно, та часть пара, которая поднимается, пройдет и через теплоизоляцию.

Затем идет гидроизоляционный барьер. Современная гидроизоляция – это диффузионная мембрана (тоже дышащая), которая пропускает маленькие молекулы пара, но задерживает молекулы воды.

Подкладочный ковер – который выполняет функцию дополнительной гидроизоляции.

И, наконец, сама кровля (металлочерепица, мягкая черепица, керамика и т. д.), защищающая от атмосферных осадков, холода, жары.

Битумная черепица ICOPAL. Подкладочный ковер ICOPAL K-EL/Fel’X Влагостойкая фанера или ОСП. Разреженная обрешетка. Стропильная балка. Контрбрус. Диффузионная мембрана ICOPAL Monarperm 500/700. Теплоизоляционная минераловатная плита. Брус 50х50 мм. Пароизоляционная мембрана ICOPAL Polykraft RE. Доска 20х100 мм. Подшивка потолка.

Из приведенного описания понятно, что какая-то, пусть небольшая, часть теплого пара проникает через весь «слоеный пирог» и попадает на внутреннюю сторону холодной кровли. Значит, неприятности, связанные с намоканием нам обеспечены. Спасет от них только грамотно спроектированная и качественно выполненная вентиляция подкровельного пространства.

Поэтому необходимо сделать так, чтобы встреча теплого пара с холодной кровлей происходила в пространстве с сильным воздушным потоком. Тогда конденсат либо не успеет образоваться, либо быстро выветрится. Роса собирается на внутренней стороне самого кровельного материала, будь то твердая кровля или битумная черепица, следовательно, там и надо устраивать конвекцию воздуха.

При помощи обрешетки и контробрешетки делается вентиляционный зазор примерно в 50 мм. Важно, чтобы в вентиляционном контуре не было помех для свободного течения воздуха, иначе могут образовываться застойные зоны.

Совет. Перед настилом кровельного материала проверьте, нет ли помех на пути движения воздуха в вентиляционных каналах.

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв.м кровли.

Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

Применение коньковых аэраторов

Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

Ветровая подшивка карнизов выполняется, как правило, из дерева, пластика или металла. На рынке нет недостатка в готовых пластиковых и металлических панелях с перфорацией, их называют софитами. Они бывают различных цветов и форм. Если ветровая подшивка выполнена из дерева, то между рейками оставляют щели или вставляют специальные решетки для приточной вентиляции с шагом не более 0,8 м. При монтаже подшивки важно убедиться, что решетки или щели не допустят попадания в вентиляционное пространство насекомых, птиц или листвы.

www.icopal-russia.ru

устройство, проход. Кровельный аэратор мягкой черепицы

У всех мягких кровель – и рулонных, и битумно-черепичных – есть общий недостаток: отсутствие воздухопроницаемости. Это значит, что конденсат, который скапливается под кровлей, остается там навсегда. Разрушает утеплитель, деревянные стропила и обрешетку.

Чтобы этого не произошло, существуют технологии устройства вентиляции мягкой кровли. Сейчас я перечислю несколько вариантов.

Примение кровельного аэратора на мягкой кровле

Использование аэраторов относится к точечной технологии вентиляции.

Аэратор – небольшой прибор для вентиляции, обычно грибообразной формы.

Высота и диаметр могут быть разными. Количество тоже различно:

• Малые аэраторы ставят из расчета одна штука на 60 метров квадратных;
• Большие – 1 на 100-120 метров.

Приборы размещают равномерно по площади крыши, предпочтительно в верхней ее части. Расстояние между соседними не должно превышать 12 метров.

Аэратор может оснащаться собственным вентилятором или встраиваться в общедомовую вентсистему.

Коньковые вентиляторы

Коньковая (непрерывная) вентиляция подкровельного пространства мягкой кровли более эффективна, чем точечная. Локальные аэраторы чаще используются для жестких покрытий.

Вентилируемый коньковый элемент – это жесткая пластиковая конструкция, состоящая из сплошной верхней части в форме уголка и перфорированных стенок.

Для установки такого аэратора в коньковом брусе по всей длине с обеих сторон выбирают пазы, которые потом перекрываются коньковым элементом. Таким образом отток воздуха из-под кровли происходит по всей длине конька.

Особенности монтажа:

• При укладке покрытия подкладочный ковер возле конька должен выступать из-под рядовой черепицы на 15 сантиметров;
• Выступающий край загибают на черепичное покрытие;
• На отогнутые края ставят конек;
• Пластиковые части закрывают черепичными лепестками, перфорированные стенки оставляют открытыми.

Обратите внимание

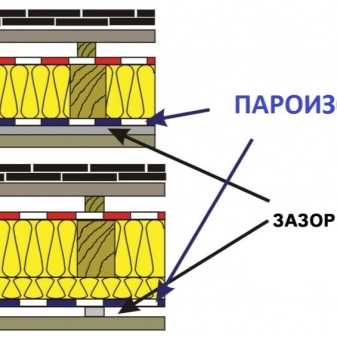

Вентиляция мягкой кровли с устройством двух зазоров

В верхней и нижней части крыши устраивают вентзазоры размерами не меньше 5 сантиметров. Нижний выполняет приточную функцию, верхний – вытяжную.

Особенности устройства механической вентиляции в мягкой кровли

Обратите внимание

Для этой цели на стропильные ноги устанавливают бруски контробрешетки. Их прибивают вдоль стропил, а на них крепят листы или доски сплошной обрешетки.

Карнизная вентиляция кровли

Здесь тоже есть варианты:

• Подшивка крыши перфорированными софитами;
• Врезанные в софиты ПВХ решетки для вентиляции;
• Специальные кровельные элементы с продухами, которые устанавливают немного выше свесов.

Для кровель большой крутизны, от 45 градусов, применяют также аэраторы ендовы.

Устройства вентиляции для плоских рулонных кровель

Все вышеперечисленные технологии предназначены для скатных крыш. Для плоских они не эффективны. На плоских мягких кровлях вентиляция осуществляется с помощью специальных приборов:

• Вентиляционные насадки;
• Инерционные турбины;
• Электрические вентиляторы для кровель.

Я уже подробно писал про устройство плоских крыш. Советую прочитать также про особенности гидроизоляции плоских кровель.

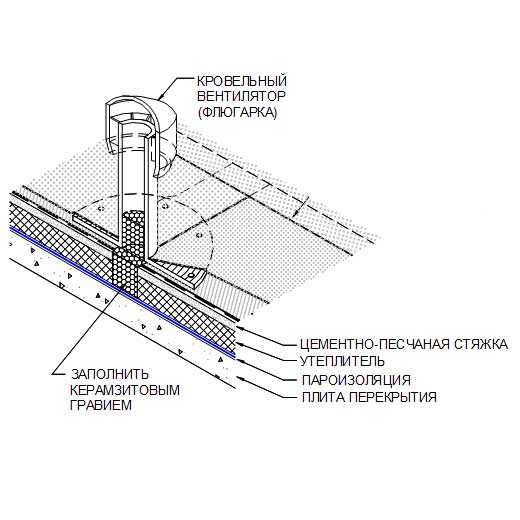

Проход вентиляции через мягкую кровлю

Для прохода вентиляции через кровлю часто используются слуховые окна. Но существуют также специальные системы, т.н. узлы прохода.

Обратите внимание

Трубы бывают круглого, квадратного, прямоугольного сечения. Система воздухообмена – естественная или принудительная (с применением вентилятора).

Вентиляция для мягкой кровли – момент очень важный, пускать его на самотек ни в коем случае нельзя. Это приведет к низкой функциональности крыши и ее преждевременному разрушению.

Если вы обратитесь к нам, мы поможем вам подобрать подходящий для вашего дома тип кровельной вентиляции и установим ее недорого в кратчайшие сроки.

Дополнительные материалы по теме

Добавить комментарий

stroystm.ru
