Как подключить проходной выключатель

Проходной выключатель монтируется на один осветительный прибор, которым можно управлять из разных точек помещения. Это устройство очень удобно, например, им можно на первом этаже включить лампочку на лестнице, а поднявшись на верхний этаж, выключить.

Принцип работы проходного переключателя

Принцип его работы, как и обыкновенного, заключается в размыкании и замыкании контактов. При передвижении клавиши подвижный контакт, находящийся внутри, разъединяет одну цепь и автоматически соединяет вторую. От привычного отличается тем, что в первом все точно: верхнее положение — включено, а нижнее – выключено, а у проходного типа эти стороны все время меняются.

Что потребуется для подсоединения?

Понадобятся:

сами переключатели в количестве 2 штук;
осветительный прибор;
трехжильный провод;
изоляционный материал для изоляции оголенных частей жил применяемого кабеля и соединений;
плоскогубцы. Используют для изменения величины кабеля и подготовки жил;
отвертка нужна для разбора конструкции подрозетника;
индикатор для определения наличия напряжения в сети.

Советуют выбирать индикатор и отвертку с удлиненным стержнем и ручкой, обладающей хорошими диэлектрическими качествами.

Переключатель с одной клавишей

Конструкцию любого выключателя определяет число кнопок. Проходной одноклавишный состоит из 1 входной клеммы и 2 выходных, то есть у него 3 контакта. Схема установки указана на корпусе. Для того чтобы управлять одним источником освещения, берут 2 выключателя проходного типа. К лампе подключают заземление и ноль. Фазу подают на вход 1-го проходного переключателя, а со входа 2-го фазный провод направляют к прибору освещения. При нажатии на любое из устройств цепь разорвется, выключатель отключится. Переключение клавиши, которую иногда называют коромысло, в другое положение этим же образом приведет к тому, что цепь сомкнется и лампочка зажжется.

Выполняют тестирование работы схемы. Для этого в собранный участок подают напряжение. Клавишу первого выключателя нажимают на включение. Лампа загорается. Переходят ко второму прибору. Меняют положение его клавиши. Светильник отключается. Чтобы удостовериться, что схема работает нормально, все манипуляции проделывают в противоположном порядке, при этом результат действия системы освещения получится схожий.

Проходные сенсорные выключатели

Эти электронные приборы устроены сложнее. Пользуются спросом, несмотря на дороговизну. Внешне — это стеклянная панель, в подключенном состоянии на ней видна индикация: включено — красный цвет, выключено – голубой.

Ток коммутируется благодаря мощному транзистору или тиристору. Сигнал, по которому прибор открывается или закрывается, поступает с сенсора. Этот датчик реагирует на любой воздействие извне.

Наиболее востребованные разновидности:

С таймером. Экономичный вид, позволяющий экономить электроэнергию. При отсутствии в квартире людей датчик выключает свет.
Бесконтактный. Реагирует на некоторые особенности обстановки, к примеру, движение, температурный перепад, звук.
С пультом. Датчик легко управляет точечными светильниками, светодиодной лентой.
Емкостный. Реагирует даже на незначительное прикосновение.

В комплекте не всегда есть пульт управления, его приобретают отдельно. Если полупроводниковый прибор, ответственный за включение и выключение, оснащен диммером, есть возможность делать мощность освещения меньше или больше.

Перед подсоединением сенсорного выключателя надо ознакомиться со схемой, которая описана в инструкции производителя. Она не отличается от подключения обычного выключателя. С задней стороны датчика расположены клеммы с обозначениями, поэтому ошибиться в полярности невозможно. Фазный провод подводят к клемме «L», нулевой – к «N». Затем выключатель устанавливают в подготовленное место на стенке. Некоторые производители рекомендуют места, где лучше его установить.

Их требования следует выполнять. К примеру, те модели, которые реагируют на температурные изменения, запрещено ставить возле отопительных приборов. Если прибор работает от пульта, его должно быть видно со всех точек помещения.

Подсоединение проходного выключателя на 2 точки

Перед тем как начинать, необходимо выключить напряжение в сети, с помощью индикатора удостовериться, что его нет в местах установки. Это надо сделать обязательно, так как в некоторых случаях из-за неправильной работы автомата после его выключения напряжение в сети может остаться. Нужно побеспокоиться, чтобы после отключения энергии, никто не включил его случайно.

Чтобы собрать электрическую цепь на переключение из 2-х мест, понадобятся 2 одноклавишных проходных устройства и коробка с подведенными проводами от сети, светильника и выключателей. Особое внимание уделяют диаметру жил, его выбирают на основании создаваемой нагрузки. Специалисты советуют применять медные провода сечением не менее 2,5 мм².

Перед работой концы проводов зачищают от изоляции. В коробке соединяют входную клемму первого выключателя с фазным проводом сети. 2 контакта на выход этого же проходного коммутирующего устройства соединяют со сходными клеммами другого выключателя. Затем его свободную входную клемму подключают к лампе, второй контакт источника в распределительном щитке соединяют с нулем сети. Скрутки пропаивают и тщательно изолируют. Но сначала собранную схему стоит проверить. Лампа должна включаться и выключаться от любого выключателя.

Как подключить выключатель на 3 точки

В данной ситуации используют промежуточные механизмы. Эти перекрестные устройства 3 схемы объединяют в одну, поэтому можно будет выключать, например, освещение лестницы на любом этаже дома. В маленьких квартирах такой переключатель бесполезен.

Подключение выключателя на три точки начинается с того, что ко всем перекрестным устройствам проводят 4-х жильный провод, проходным – 3-х жильный. Далее входную клемму первого проходного устройства соединяют с проводом фазы от коробки. Затем 2 выхода первого выключателя соединяют с 2-мя клеммами на вход перекрестного механизма, который следует за ним. Тоже самое проделывают до конечного проходного выключателя. В завершении фазу осветительного прибора присоединяют к входной клемме конечного проходного устройства, второй контакт светильника подсоединяют к нулю.

У двухклавишных выключателей больше контактов, а значит, предоставляют возможность подключения большего количества устройств. Их применяют для организации групповой линии освещения.

Схема подключения проводов проходного выключателя в распредкоробке

Важно правильно собрать схему. К выполнению работ приступают после того как помещение полностью будет обесточено. Распределительная коробка представляет собой конструкцию, которая монтируется на стенку. Внутри нее содержатся все коммуникационные провода электрической системы. Она должна быть изготовлена из диэлектрического материала, надежно защищена от механического воздействия.

В ней провода подсоединяют, начиная с нулевого кабеля. Каждая жила окрашена в определенный цвет. Как показывает практика синяя — ноль. Друг с другом соединяют синие жилы проводов, идущие из питающей сети и от распределительной коробки до лампы. Такое же делают с проводами заземления из питающей сети и от осветительного прибора, они могут быть зеленого либо желтого цвета. Затем подсоединяют фазы проводов из питающей сети и первого проходного выключателя – жилы белого цвета. Подобное проделывают с белыми жилами проводов второго проходного устройства и светильника.

Оставшиеся в распределительной коробке 2 пары жил – синие и зеленые (желтые), которые идут от выходных контактов 2-х выключателей, соединяют между собой по цвету.

К контактам в патроне прибора освещения подключают его фазную и нулевую жилу, корпус светильника заземляют. Далее жилы проводов соединяют с клеммами выключателя. На его обратной стороне имеется маркировка. Со стороны, где одна клемма и указана буква «L», подключают белый фазный провод. К клеммам с цифрами «1» и «2» в первом и во втором выключателях соответственно подсоединяют жилы одинакового цвета, к примеру, синие к «1», зеленые (желтые) «2». Выключатели закрепляют в подрозетниках, ставят защитные крышки и клавиши. Работы с подрозетником проводят отвертками, руками делать не следует.

Перед их изоляцией, советуют проверить работу выключателей. Подают напряжение, нажимают клавишу первого переключателя, лампочка должна загореться, нажимают клавишу второго – погаснуть. Повторяют несколько раз. Четкая работа подтвердит правильность подсоединения.

Нужно ли устанавливать дополнительную защиту на проходные выключатели

Осветительные сети в соответствии с требованиями СНиП, ПУЭ, ПТЭЭП должны быть защищены автоматом (автоматическим выключателем) номиналом 6–10 А. Отключение произойдет при превышении предельно допустимого значения на 10–15%. Сегодня популярностью пользуются контактные коммутационные аппараты фирм:

Eaton;
Schneider;

Обязательно ли заземлять цепи освещения, в которых установлен проходной выключатель?

В обязательном порядке должны заземлятся все металлические и проводящие ток части, оказывающиеся в процессе работы под напряжением. Для обеспечения безопасности необходимо заземлять установленные:

светильники;
бра;
люстры.

Покупка и дальнейшее подключение проходного выключателя весьма выгодно. Они легко настраиваются, помогают экономить электричество. Управлять освещением можно из любой точки дома. Устройства отличаются надежностью, при правильном подключении прослужат длительное время.

Как подключить проходной выключатель — ВикиСтрой

Как подключить проходной выключатель Идея, по которой создан проходной выключатель, не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность она набрала в 90-е, когда на рынке появились первые импортные выключатели, «заточенные» под управление светильником из разных мест. https://www.wikistroi.ru/story/electrical/kak-podkliuchit-prokhodnoi-vykliuchatiel https://www.wikistroi.ru/story/electrical/kak-podkliuchit-prokhodnoi-vykliuchatiel/@@download/image/AdkoZ80F.

jpg

Идея, по которой создан проходной выключатель, не нова, первые схемы появились в домах радиолюбителей еще в 60-х годах, а особую популярность она набрала в 90-е, когда на рынке появились первые импортные выключатели, «заточенные» под управление светильником из разных мест.

Устройство и принцип работы проходного выключателя

Самым простым представителем семейства проходных выключателей является его одноклавишный вариант.

Внешне он ничем не отличается от обычного выключателя, кроме внутренней схемы, которая обычно указывается на обратной стороне корпуса.

Принцип работы проходного выключателя прост: при перемещении клавиши выключателя внутренний подвижный контакт размыкает одну цепь и автоматически замыкает вторую (так называемый перекидной контакт). На рисунке клемма «2» — общий контакт, клеммы «3» и «6» — выход перекидного.

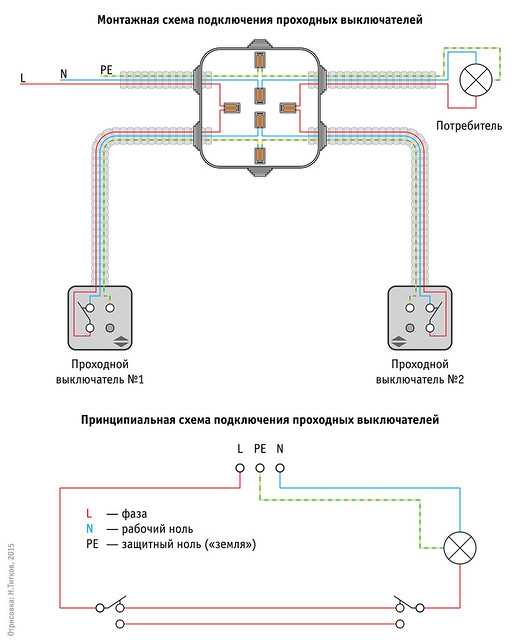

Принципиальная схема проходного выключателя выглядит так:

Используя данный эффект, можно создать самую простую схему проходного выключателя, при которой один светильник будет управляться сразу из двух разных мест:

1,2 — проходные выключатели; 3 — к корпусу светильника

Подключение проходного выключателя

Монтаж выполняется трехжильным кабелем. Для упрощения монтажных работ его жилы должны иметь заводскую цветовую маркировку. Сечение выбранного провода должно выдержать подключаемую через него нагрузку. Поскольку мощность контактов выключателя ограничена величиной 10–16 А, для монтажа чаще всего используют медный гибкий кабель с сечением проводов от 1 до 1,5 мм2.

Как подключить проходной выключатель:

На проходном выключателе необходимо найти общую клему (на схеме она обозначена цифрой «1»).

На первый выключатель, расположенный ближе всего к распределительной коробке, подводим «фазу» и подключаем ее на общую клему «1».

Для монтажа используем самый яркий провод (обычно красный или оранжевый, на поясняющем рисунке использован белый ).

Высаживаем на выходные клеммы проходного переключателя (по схеме это клеммы «2» и «3») два оставшихся провода, запоминаем соответствие цвета использованной жилы и маркировки на клеммнике проходного переключателя.

На втором выключателе выполняем подключение кабеля аналогично первому (строго соблюдаем цветовую маркировку проводов и соответсвующие им клеммы переключателя).

В распределительной коробке соединяем самый яркий провод (на поясняющем рисунке это белый), пришедший со второго проходного выключателя с фазой светильника.

Два других провода, в соответствии с цветовой маркировкой, соединяем с аналогичным по цвету проводом, пришедшим с первого выключателя (например,зеленый с зеленым, синий с синим и т. д.), на поясняющем рисунке соединены зеленые и красные провода.

Нулевой и заземляющий провод в распределительной коробке сразу соединяем с аналогичным по назначению кабелем, уходящим на светильник.

Подтягиваем скрутки, при необходимости лудим, качественно изолируем оголенные участки проводов.

Также можно использовать следующее соединение:

1 — ответвительная коробка; 2 — к корпусу светильника; 3, 4 — подрозетники

Сборка проходного переключателя выполняется в следующей последовательности:

1. Разбираем выключатель.

2. Подключаем к проходному выключателю провода, согласно схеме.

3. Вставляем выключатель в монтажную коробку и фиксируем его в ней.

4. Закрываем выключатель защитно-декоративными накладками.

Важно! С помощью контрольки удостоверьтесь в том, какой провод в распределительной коробке «фаза». Перед выполнением монтажных работ отключите питающее напряжение. Не соединяйте в одну скрутку медные и алюминиевые провода.

Проверка работы схемы

Необходимо убедиться, что каждый выключатель может как включить, так и отключить лампу, вне зависимости от положения другого выключателя.

Каждое переключение проходного выключателя должно вызывать отключение или включение электрических ламп, если этого не происходит, необходимо найти и устранить ошибку в выполненном монтаже.

Двухклавишные проходные переключатели

Данные проходные выключатели физически состоят из двух одинарных проходных выключателей, собранных в одном корпусе.

1 — проходной двухклавишный выключатель; 2 — проходные выключатели

Двойной проходной переключатель позволяет управлять несколькими лампами сразу. Для этого необходимо собрать следующую схему:

1, 2 — проходной двухклавишный выключатель; 3 — к корпусу светильника

Для коммутации можно использовать как трехжильные провода, проложенные в параллель, так и шестижильные, главное, не ошибиться при подключении.

Собранная схема позволяет независимо включать и выключать две лампы или два светильника с двух разных мест.

Например, включим лампу № 1, изменив положение первого перекидного переключателя.

Аналогично можно включить вторую лампу.

Отключение можно выполнять как с помощью первого, так и второго переключателя.

Управление освещением с трех и более мест

В некоторых случаях недостаточно иметь возможность управлять освещением с двух мест. Для эффективного управления освещением трехэтажного лестничного марша понадобится минимум три точки контроля. В этом случае совместно с классическими проходными выключателями используется дополнительный тип выключателя — перекрестный.

Перекрестный выключатель устанавливается в разрыв связи между двумя проходными переключателями, это позволяет создать еще одну точку управления освещением.

1, 3 — проходные выключатели; 2 — перекрестный выключатель; 4 — к корпусу светильника

С помощью дополнительной последовательной установки перекрестных выключателей можно увеличивать количество мест, с которых производится управление освещением.

Как видно из схемы, переключение любого из выключателей вызовет включение или отключение освещения.

Сборку схемы управления лампой с трех различных мест можно выполнить следующим образом:

1 — проходной выключатель; 2 — перекрестный выключатель; 3, 5 — подрозетники для проходных выключателей; 4 — подрозетник для перекрестного выключателя; 6 — ответвительная коробка; 7 — к корпусу светильника

Монтаж выполняется аналогично рассмотренному выше варианту с одинарным проходным выключателем, для монтажа потребуется двух и трехпроводный кабель.

Как видно из рассмотренного материала, с помощью проходных выключателей можно организовать управление одной лампой с двух разных мест. Использование перекрестного выключателя позволяет увеличить количество мест управления до трех и более.

Влад Тараненко, рмнт.ру
