В Помощь Молодому Офицеру — Воздействие электрического тока на организм человека. Электробезопасность
Опытные электрики говорят: «Главная опасность тока в том, что он невидим!»
Электрический ток при действии на человеческий организм может вызывать тяжелые последствия, вплоть до смертельного исхода. Установлено, что токи в 50 — 100 мА опасны для жизни человека, а токи свыше 100 мА смертельны. Это о токах, которые проходят через человека.
Величина тока, который проходит через организм человека, зависит не только от напряжения, под которое попал человек, но и от сопротивления его тела.

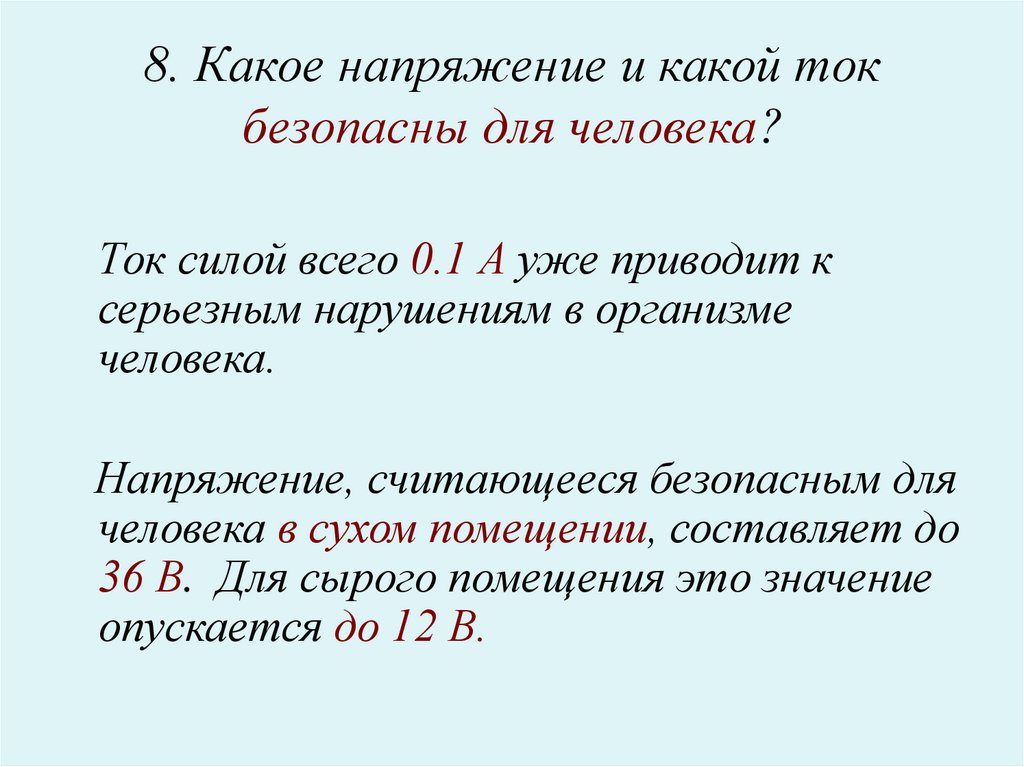

Тело человека обычно имеет сопротивление от 100 кОм до 200 кОм. Однако, если человек прикасается к источнику напряжения не в одной точке, а на площади (например при работе неизолированным монтажным инструментом), если кожа человека оказалась влажной, то общее сопротивление тела может уменьшиться до 1 кОм. В таких условиях напряжение даже в 40 В может оказаться смертельным.
Человека поражает не напряжение, а ток

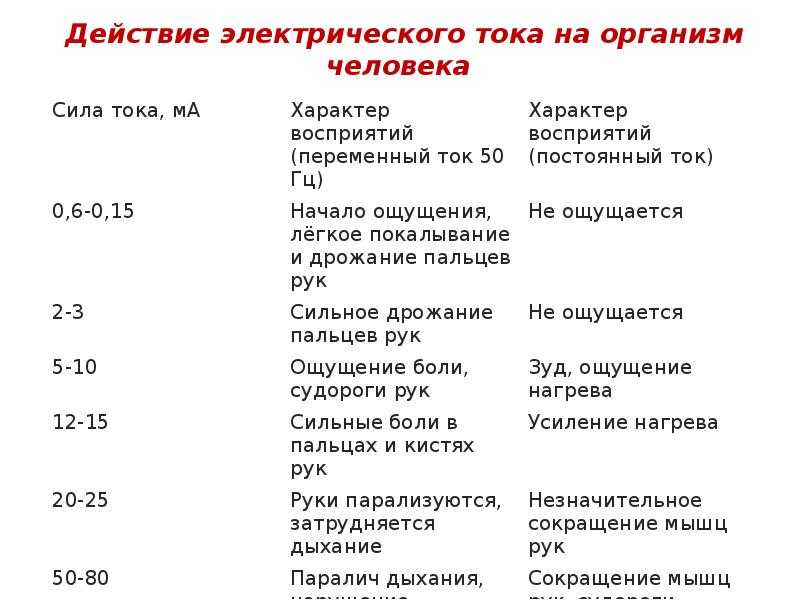

По характеру влияния на человека различают ощутимый, неотпускающий и смертельный ток.
Ощутимый ток — электрический ток, который человек начинает чувствовать: это примерно около 1.1 мА при переменном токе частотой 50 Гц и около 6 мА при постоянном токе.
Действие ограничивается при переменном токе слабым зудом и легким пощипыванием или покалыванием, а при постоянном токе — ощущением нагрева кожи на участке, который касается токоведущих частей.
Неотпускающий ток — ток, который вызывает при прохождении через тело человека судорожные сокращения мышц руки, в которой зажат проводник, а его наименьшее значение называется пороговым неотпускающим током. При переменном токе (50гц) величина этого тока находится в пределах 20-25 мА.
При постоянном токе неотпускающих токов собственно говоря, нет, поскольку при определенных значениях тока человек может самостоятельно разжать руку, в которой зажатый проводник и таким образом оторваться от токоведущих частей.
Смертельный ток — переменный (50 Гц) ток 50 мА и более, проходя через тело человека по пути рука — рука или рука — нога, действует как раздражитель на мышцы сердца. Это опасно, поскольку через 1-3 сек. с момента замыкания круга может наступить фибрилляция или остановка сердца. При этом прекращается кровообращение и соответственно в организме возникает недостаток кислорода; это, в свою очередь, быстро приводит к прекращению дыхания, то есть наступает смерть.
При частоте 50 Гц смертельным током является ток
При постоянном токе средним значениям порогового смертельного тока следует считать 300 мА.
Существует документ ПМБЭ (правила и меры безопасности при работе с электрическими установками).
Военнослужащие, которые работают с такими установками, знают правила.
Для тех, кто не очень связан с ними можно посмотреть документ ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ И ИСПЫТАНИЮ СРЕДСТВ ЗАЩИТЫ, ИСПОЛЬЗУЕМЫХ В ЭЛЕКТРОУСТАНОВКАХ.Приказ Минэнерго России 2003 года № 261Открыть документ и скачать его Здесь и о защитных поясах, и о респираторах – все, с чем приходится работать электрикам.
И совет опытного электрика
Сегодня на работе старый электрик учил молодого:
— Если силовой кабель лежит на земле, а ты не знаешь, под напругой он или нет, подходи медленно, широкими шагами.
— Учили ж маленькими.
— Маленькими это сваливать оттуда, когда тебя напруга врасплох застала, а приближаться надо широкими, чтобы раньше разницу потенциалов почуять, пока слабая. Если яйца задрожали и нос зачесался, ну, или наоборот, значит там тебе не рады, вот тогда вали мелкими и не отсвечивай.
При работе с электроустановками лучше посмотреть сайт http://www.
znaytovar.ru/gost/2/POT_R_O1400000598_Polozhenie_R.html.
Воздействие электрического тока на человека
Перейти к списку
Все статьи /
tesli тесли электрический ток воздействие электрического тока защита от поражения эксперт
Когда человек вступает в контакт с источником напряжения, происходит поражение электрическим током. Касаясь проводника, находящегося под напряжением, человек становится частью электросети, по которому протекает электрический ток.
Как известно, человеческий организм состоит из множества жидкостей и минералов, что является хорошим проводником электричества. Это говорит о том, что действие электрического тока на организм человека оказывает летальный исход.
Существует много факторов, влияющих на результат действия электрического тока на организм человека:
- пути протекания — самую большую опасность представляет ток, протекающий через головной и спинной мозг;
- продолжительность воздействия — чем больше время действия тока на человека, тем тяжелее последствия;
- от величины и рода протекания — переменный ток является наиболее опасным, чем постоянный;
- от физического и психологического состояния человека — человек обладает неким сопротивлением, это сопротивление варьируется в зависимости от состояния человека.
Минимум, который способен прочувствовать человек составляет 1 мА. Если действие электрического тока более 25 мА, то это приводит параличу мышц органов дыхания.
Электрический ток проходя через организм человека может оказывать на него 3 вида воздействий:
- термическое — подразумевает появление ожогов, а так же перегревание кровеносных сосудов;
- электролическое — проявляется в расщеплении крови, вызывает существенные изменения физико-химического состава;
- биологическое — нарушение нормальной работы мышечной системы, вызывает судорожные сокращения мышц.
Существует множество повреждений, которые возникают в результате действия электрического тока: металлизация кожи, электрические знаки, электроофтальмия, механические повреждения. Наиболее опасным являются электрические удары. Электрический удар сопровождается возбуждением живых тканей организма током, который через него проходит.
В зависимости от того, какие последствия возникают после электрического удара, их разделяют на 4 степени воздействия:
I — судорожные сокращения мышц, человек в сознании;
II — судорожные сокращения мышц, человек без сознания, дыхание и работа сердца присутствуют;
III – отсутствие дыхания с нарушением работы сердца;
IV – клиническая смерть, отсутствие дыхания, остановка сердца.
Соблюдайте правила безопасности и берегите себя! Для защиты работы с электрическим током Вы можете посмотреть в нашем каталоге.
Другие статьи
Как управлять освещением в доме
Световые приемы и оборудования, которые помогут повысить качество жизни и улучшить самочувствие.
Светотехника Управление светом Arlight
Все статьи /
Выбираем подсветку для рабочей зоны на кухне
Дополнительное освещение рабочей поверхности на кухне — необходимый элемент, без которого невозможно представить комфортную и функциональную кухню.
Светотехника Подсветка Arlight
Все статьи /
Обзор магнитных трековых систем бренда Arlight
Магнитные системы от Arlight, которые помогут вам воплотить самые яркие идеи.
Arlight Светотехника Трековые светильники
Все статьи /
Новый уровень модульного оборудования – ARMAT IEK
Самая долгожданная новинка последнего года – новая линейка модульного оборудования ARMAT IEK.
IEK ARMAT
Все статьи /
Электроустановочные изделия в интерьере: как подобрать ЭУИ под дизайн помещения
Розетки и выключатели в квартире вполне способны не только гармонично вписаться в любой стиль, но и стать неотъемлемой частью интерьера.дизайн интерьеров эуи электроустановочные изделия розетки и выключатели в дизайне выбрать розетки и выключатели для квартиры
Все статьи /
Электрощит для квартиры и частного дома: основные отличия
Электрический щит – это в первую очередь защита жизни и здоровья человека от поражения электрическом током, а во вторую защита имущества в виде не только электроприборов, но и дома, жилья в целом.
электрощит сборка электрощита купить электрощит подключение электрощита электрощит для дома электрощит в квартире
Все статьи /
Электробезопасность: фатальный ток
Электробезопасность: фатальный токКак ни странно, большинство смертельных поражений электрическим током случаются с людьми, которые должен знать лучше. Вот некоторые электромедицинские факты, которые должны сделать дважды подумаешь, прежде чем воспользоваться последним шансом.
Это ток, который убивает
На первый взгляд может показаться, что удар в 10 000 вольт более смертелен.
чем 100 вольт. Но это не так! Люди пострадали от удара током
приборы, использующие обычные домашние токи 110 вольт и электрические
аппарат в промышленности, использующий всего лишь 42 вольта постоянного тока.
Реальность
мерой силы удара является сила тока (ампер)
принудительно хоть телом, а не напряжением. Любое электрическое устройство, используемое
по цепи домовой электропроводки может при определенных условиях передавать
роковой ток.
В то время как любой ток свыше 10 миллиампер (0,01 ампер) способен шока от болезненного до тяжелого, токами от 100 до 200 мА (от 0,1 до 0,2 А) смертельны. Токи свыше 200 миллиампер (0,2 ампера), вызывающие сильные ожоги и бессознательное состояние, обычно не приводят к смерти, если пострадавшему дать немедленную внимание. Реанимация, состоящая из искусственного дыхания, будет обычно оживляют жертву.
С практической точки зрения, после того, как человек нокаутирован поражение электрическим током невозможно определить, сколько тока прошло через жизненно важные органы его тела. Искусственное дыхание должно быть применяется немедленно, если дыхание остановилось.
Физиологические последствия поражения электрическим током
На диаграмме показаны физиологические эффекты различных
токи.
Обратите внимание, что напряжение не является
рассмотрение. Хотя для создания тока требуется напряжение
поток, величина ударного тока будет варьироваться в зависимости от
на сопротивление тела между точками контакта.
| Как показано на диаграмме, шок является относительно более сильным
по мере роста тока. При токах выше 10 миллиампер мышечные сокращения
настолько сильны, что пострадавший не может отпустить провод, который
шокирует его. При таких низких значениях, как 20 миллиампер,
дыхание становится затрудненным, в конце концов полностью прекращается
даже при значениях ниже 75 миллиампер. Когда сила тока приближается к 100 миллиампер, желудочковая возникает фибрилляция сердца — некоординированная подергивание стенок желудочков сердца, приводящее к смерти. Выше 200 миллиампер мышечные сокращения настолько
тяжелая, что сердце насильственно зажимается во время
шок. Это пережатие предохраняет сердце от проникновения в
фибрилляции желудочков и шансы пострадавшего на
выживаемость хорошая. |
Опасность — низкое напряжение
Общеизвестно, что жертвы высокого напряжения шок обычно лучше реагируют на искусственное дыхание легко, что жертвы шока низкого напряжения. причиной может быть милосердное сжатие сердца, вследствие к высокой плотности тока, связанной с высокой напряжения. Однако, чтобы эти детали не были неверно истолкованы, единственное разумный вывод, который можно сделать, состоит в том, что 75 вольт так же смертелен как 750 вольт.
Фактическое сопротивление тела изменяется в зависимости от точек контакт и состояние кожи (влажная или сухая). Между ушами, для например, внутреннее сопротивление (за вычетом сопротивления кожи) составляет всего 100 Ом, а с рук на ноги ближе к 500 Ом. Сопротивление кожи может варьироваться от 1000 Ом для влажной кожи до более 500 000 Ом для сухой кожи.
Совет ассоциаций подрядчиков по электротехнике штата Нью-Джерси, Inc.
Bulletin VOL. 2, НЕТ. 13
Февраль 1987 г.
Представлено Полом Джовинаццо
Предоставлено
Элмвуд Электрик Инк.
Безопасность и охрана труда в сфере электротехники (пособие для учащихся)
Скачать:
Сводное заявление
Пособие для учащихся по электробезопасности с информацией о том, как распознавать, оценивать и избегать опасностей, связанных с электричеством.
Январь 2002 г.
Тяжесть поражения электрическим током зависит от количества электрического
сила тока и время, в течение которого ток проходит через тело. Для
например, 1/10 ампера (ампера) электричества проходит через тело за
всего 2 секунды достаточно, чтобы вызвать смерть. Величина внутреннего тока
человек может выдержать и при этом быть в состоянии контролировать мышцы руки
и рука может быть меньше 10 миллиампер (миллиампер или мА). Токи выше
10 мА могут парализовать или «заморозить» мышцы.
Когда это «замораживание»
случается, человек уже не в состоянии освободить инструмент, проволоку или другой предмет.
На самом деле наэлектризованный объект может удерживаться еще крепче, в результате чего
при длительном воздействии ударного тока. По этой причине ручные инструменты
которые вызывают шок, могут быть очень опасны. Если вы не можете отпустить
инструмент, ток проходит через ваше тело в течение более длительного времени, что может привести к
к параличу дыхания (мышцы, контролирующие дыхание, не могут двигаться).
Вы перестаете дышать на какое-то время. Люди перестают дышать, когда
удар током от напряжения до 49вольт. Обычно требуется
около 30 мА тока, чтобы вызвать паралич дыхания.
Токи более 75 мА вызывают фибрилляцию желудочков (очень быструю,
неэффективное сердцебиение). Это состояние приведет к смерти в течение нескольких минут.
если для спасения жертвы не используется специальное устройство, называемое дефибриллятором.
Паралич сердца возникает при силе тока 4 ампера, что означает, что сердце не работает при
все. Ткань сжигают токами более 5 ампер. 2
В таблице показано, что обычно происходит для ряда токов (продолжительный во-вторых) при типичном бытовом напряжении. Более длительное время экспозиции увеличивает опасность для пострадавшего от удара. Например, ток 100 мА подается на 3 секунды так же опасны, как ток 900 мА, приложенный за долю секунды (0,03 секунды). Мышечная структура человека также составляет разница. Люди с меньшим количеством мышечной ткани обычно страдают текущие уровни. Даже низкое напряжение может быть чрезвычайно опасным, потому что Степень поражения зависит не только от силы тока, но и от время, в течение которого тело находится в контакте с цепью.
НИЗКИЙ НАПРЯЖЕНИЕ НЕ ОЗНАЧАЕТ НИЗКИЙ ОПАСНОСТЬ! |
| Дефибриллятор используется |
 |
Эффекты электрического тока* на корпусе 3 | |
| Текущий | Реакция |
| 1 мА | Просто обморок покалывание |
| 5 мА | Легкий шок
чувствовал себя. Тревожно, но не больно. Большинство людей могут «отпустить».
Однако сильные непроизвольные движения могут стать причиной травм. |
| 6-25 мА (женщины)† | Болезненный шок. Мышечный контроль утрачен. Это диапазон, где «замораживание токи». «Отпустить» может быть невозможно. |
| 9-30 мА (мужчины) | |
| 50-150 миллиампер | Чрезвычайно болевой шок, остановка дыхания (остановка дыхания), выраженная мышечная сокращения. Мышцы-сгибатели могут вызывать удержание; мышцы-разгибатели может вызвать интенсивное отталкивание. Возможна смерть. |
| 1000- 4300 мА (1–4,3 А) | Желудочковый
возникает фибрилляция (насосная деятельность сердца неритмична). Мышцы
договор; происходит повреждение нерва. Вероятна смерть. |
| 10 000 миллиампер (10 ампер) | Остановка сердца и возникают сильные ожоги. Смерть вероятна. |
| 15 000 миллиампер (15 ампер) | Минимальный ток перегрузки при котором типичный предохранитель или автоматический выключатель размыкает цепь! |
| *Эффекты рассчитаны на напряжение менее 600 вольт. Более высокие напряжения также вызвать сильные ожоги. † Различия в содержании мышц и жира влияют на тяжесть шока. | |
Иногда высокая
напряжения приводят к дополнительным травмам. Высокое напряжение может привести к сильному
мышечные сокращения. Вы можете потерять равновесие и упасть, что может
привести к травме или даже смерти, если вы упадете в механизмы, которые могут раздавить
ты.
Высокое напряжение также может вызвать сильные ожоги (как показано на стр. 9 и
10).
При напряжении 600 вольт ток через тело может достигать 4 ампер, вызывает поражение внутренних органов, таких как сердце. Высокое напряжение также производить ожоги. Кроме того, внутренние кровеносные сосуды могут закупориться. нервы в области точки контакта могут быть повреждены. Мышечные сокращения могут вызвать переломы костей либо от самих сокращений, либо от падений.
Сильный удар может причинить гораздо больше вреда телу, чем это видно.
Человек может страдать внутренним кровотечением и разрушением тканей, нервов,
и мышцы. Иногда скрытые травмы, вызванные поражением электрическим током
привести к отсроченной смерти. Шок часто является лишь началом цепочки
событий. Даже если электрический ток слишком мал, чтобы причинить травму,
ваша реакция на удар может привести к падению, что приведет к синякам,
переломы костей или даже смерть.
Продолжительность шока сильно влияет на степень повреждения. Если шок кратковременный, он может быть только болезненным. Более длинный шок (продолжительностью несколько секунд) может быть смертельным, если уровень ток достаточно высок, чтобы вызвать фибрилляцию желудочков сердца. Это не так много тока, когда вы понимаете, что небольшая дрель использует В 30 раз больше тока, чем то, что убьет. При относительно больших токах смерть неизбежна, если шок достаточно продолжительный. Однако, если шок короткий и сердце не повреждено, нормальное сердцебиение может возобновить, если контакт с электрическим током устранен. (Этот тип выздоровление встречается редко).
Сумма тока
прохождение через тело также влияет на серьезность электрического
шок. Большие напряжения производят большие токи. Значит, есть большее
опасность от высшего
напряжения.
Сопротивление препятствует току. Чем ниже сопротивление (или импеданс
в цепях переменного тока), тем больше будет ток. Сухая кожа может иметь
сопротивление 100 000 Ом и более. мокрый
кожа может иметь сопротивление всего 1000 Ом. Влажные условия работы
или сломанная кожа резко снизит сопротивление. Низкое сопротивление
влажной кожи позволяет току легче проходить в тело и давать
большее потрясение. Когда к точке контакта приложено большее усилие или
когда площадь контакта больше, сопротивление ниже, что приводит к более сильному
потрясения.
| Электродрели используйте в 30 раз больше тока, чем то, что убьет. |
Путь
электрический ток через тело влияет на тяжесть шока.
Наиболее опасны токи через сердце или нервную систему. Если
вы коснетесь головой провода под напряжением, ваша нервная система будет
поврежден.
Прикосновение к токоведущим частям одной рукой — во время
вы заземлены с другой стороны тела — это вызовет электрические разряды.
ток пройти через грудь, возможно, повредив сердце и
легкие.
 |
| Мужчина
сервисный техник прибыл на дом к клиенту для выполнения
предзимнее обслуживание масляной печи. После этого клиент ушел
дом и вернулся через 90 минут. Она заметила службу
грузовик все еще стоял на подъездной дорожке. Еще через 2 часа клиент
вошел в подполье с фонариком, чтобы найти техника
но не мог его видеть. Затем она позвонила владельцу компании.
кто пришел в дом. Он обыскал подполье и нашел
техники на животе, опираясь на локти перед
печь. Помощник окружного коронера был вызван и объявлен
техник погиб на месте происшествия. Пострадавший получил электрические ожоги
на голове и правом локте. После инцидента место осмотрел электрик. Переключатель
выключатель, который якобы контролировал подачу электроэнергии в печь
находился в положении «выключено». Две недели спустя окружной инспектор по электротехнике провел еще один
осмотр. Он обнаружил, что неправильное подключение тумблера
позволял подавать питание на печь, даже когда переключатель был в положении
положение «выключено». Владелец компании заявил, что
жертва была очень тщательным работником. Возможно, потерпевший совершил
больше обслуживания печи, чем у предыдущих техников, подвергая
сам к электрику Эту смерть можно было предотвратить!
|
Электрик описал
проводка как «случайная и запутанная».
В
В этом случае простой тестер цепи мог спасти жертву.
жизнь. | NEC — N национальный E электрический С ода— исчерпывающий перечень методов защиты работников и оборудования от опасностей, связанных с электричеством, таких как пожар и поражение электрическим током | |
| Электрика ожог руки и руки |
Были
случаях сильного ожога руки или ноги электрическим током высокого напряжения.
ток до отрыва, и пострадавший не получает удар током.
В этих случаях ток проходит только через часть лимба до
он выходит из тела в другой проводник. Следовательно, текущий
не проходит через область грудной клетки и не может привести к смерти, хотя
жертва сильно изуродована. Если ток проходит через
грудь, человек будет почти
обязательно ударит током. Большое количество тяжелых электротравм
связаны с переходом тока от рук к ногам. Такой путь предполагает
и сердце, и легкие. Этот тип шока часто приводит к летальному исходу.
Рука с ожогом третьей степени от ЛЭП. |
Сводка Раздела 2
Опасность поражения электрическим током зависит от •••
количества ударного тока через тело,
продолжительность ударного тока через тело,
и
путь ударного тока через тело.
