Какие провода нужны для проводки в доме: Укладываем проводку в доме: как правильно выбрать кабель?

Какой кабель нужен для проводки в доме

Главная » Статьи » Какой кабель нужен для проводки в доме

Какой провод использовать для проводки в доме: как выбрать и рассчитать, виды (медный, алюминиевый, одножильный, многожильный, негорючие)

От того, насколько верно подобрано сечение провода для электропроводки, зависит дальнейшая работоспособность техники и безопасность вашего дома. Да, электроэнергия — это не только свет, тепло и комфорт, но и опасная материя, если проводка неисправна или не соответствует используемой нагрузке. Поэтому при выборе типа провода в первую очередь надо ориентироваться на качество и безопасность.

Выбор кабеля для проводки

Электрическая проводка состоит из кабелей, проводов и креплений между ними. Провод — это одна токопроводящая жила, покрытая в зависимости от места использования герметичной неметаллической оболочкой, обмоткой или оплёткой из самых разных материалов.

Кабель состоит из нескольких проводов, объединённых под одной оболочкой

Маркировка проводов

Между собой провода различаются:

1. Материалом — медь, алюминий, алюмомедь.
2. Типом оболочки.
3. Сечением жил — от 0,35 до 70 мм2 и более.
4. Изоляцией.
5. Номинальным напряжением.
6. Количеством жил.

Наименование проводов представляет собой аббревиатуру, в которой зашифрованы начальные символы материалов, из которых они изготовлены, число жил и площадь сечения. Например, под маркировкой АВВГ 4*2,5 скрывается алюминиевый кабель с 4 жилами в виниловой изоляции, покрытый виниловой оболочкой и не имеющий брони. Обычно такие кабели зовутся голыми. Когда кабель выполнен из меди, буквы «А» нет. Для обычных помещений чаще всего используются кабели таких марок:

• ВВГ — круглый или плоский провод для помещений с нормальной влажностью. Проводники медные, одножильные. Модификация ВВГнг — негорючая, не распространяет горение при монтаже в пучках. Исполнение ВВГнг-LS — то же самое, но с низким дымовыделением. Эти типы кабелей безопаснее всех. Количество жил в кабеле — от 1 до 4;
• АВВГ — круглый или плоский кабель для прокладки внутри помещений с нормальной влажностью. Проводники алюминиевые, одножильные. Горению не подвержен. Количество жил в кабеле — от 1 до 4;
• NYM — негорючий круглый кабель с одножильными медными проводниками. Аналог отечественного кабеля ВВГнг; Кабель с маркировкой NYM представляет собой высококачественный гибкий кабель с медными жилами в оболочке из ПВХ
• ПВС — круглый кабель с многожильными медными проводниками;
• ШВВП — плоский кабель с медными многопроволочными проводниками. Максимальное сечение кабеля ШВВП — 0,75 мм2. Используется для подключения электроники и бытовой техники.

Таблица: силовые кабели с ПВХ и резиновой изоляцией

Критерии выбора провода

Для квартиры подойдёт изолированный электропровод, предназначенный для бытового применения и рассчитанный на напряжение 220–380 вольт, и он бывает:

1. Медный. В настоящее время чаще всего используется медный кабель, так как сопротивление меди меньше, соответственно, такой провод может пропустить больший ток и обеспечить большую мощность. Также медный провод долговечен и прочен, легко поддаётся лужению, пайке и сварке при помощи самых доступных инструментов. Минус меди в том, что она быстро окисляется, а также дороговизна. Кроме того, если соединение не облудить, то оно со временем будет проводить ток всё хуже и начнёт греться.
2. Алюминиевый. Это химически более активный материал, и он легче, чем медь. Зато проводимость у него в два раза ниже. Сварку алюминия осуществляют только в среде инертного газа, а пайку — с использованием припоя и флюса. И соединяется он только с алюминием — через болты и гайки. В процессе монтажа соединений (кроме сварки) требуется зачистка и смазка. Напрямую соединять алюминий и медь нельзя, так как место контакта быстро разрушится. Поэтому эти два провода соединяются только через клеммник или третий металл. Стоимость алюминиевого провода в несколько раз ниже, чем у медного.

Провода и кабели бывают одножильными и многожильными. Для скрытой проводки чаще используется одножильный провод, так как он жёсткий, поэтому многократно сгибать его нельзя. Многожильный провод мягкий и хорошо выдерживает многочисленные перегибы, поэтому годится для открытой проводки и использования в качестве шнура для подключения электротехники. Основное правило — остановиться на одном материале и всю проводку делать из него.

Многожильный кабель выдерживает изгибы и хорошо принимает форму сложных поверхностей

Видео: какой кабель выбрать для электропроводки

Вычисление сечения кабеля

Грамотный выбор сечения провода для домашней проводки — вопрос чрезвычайно важный, так как последствия неправильного расчёта могут обернуться такими последствиями:

• слишком толстая жила обойдётся неоправданно дорого;
• если диаметр жилы будет меньше чем нужно, провода будут греться и плавить изоляционный материал, что может вызвать самовозгорание проводки и короткое замыкание.

Чтобы избежать подобных проблем, перед монтажом проводки нужно грамотно высчитать сечение кабеля, учитывая показатели силы тока, мощности потребления электрических приборов и протяжённости электрических линий.

Расчёт по мощности

У любого кабеля есть номинальная мощность, на которую он рассчитан при условии подключения 80% электрических приборов. Почему именно 80%? Да потому, что все 100% потребителей редко бывают включены одновременно. Чтобы определить нагрузку, первым делом подсчитывается мощность всех электроприборов, которые будут использоваться. Сумма этих значений плюс 20% запаса и будет определять параметры заходящего в дом вводного кабеля. Однако совсем не обязательно, чтобы вся остальная проводка была такой же мощной. Проще завести кабель на клеммник, а с него через автоматы пустить в помещение провода необходимого значения. Например, мощные приборы типа стиральной машины лучше всего подключать на отдельную линию. Формула расчёта провода для квартиры выглядит так: P общ = (P1+P2+P3+…+Pn)*0.8, где P1, P2…Pn — мощность агрегата в кВт, коэффициент 0,8 — это как раз те самые 80%.

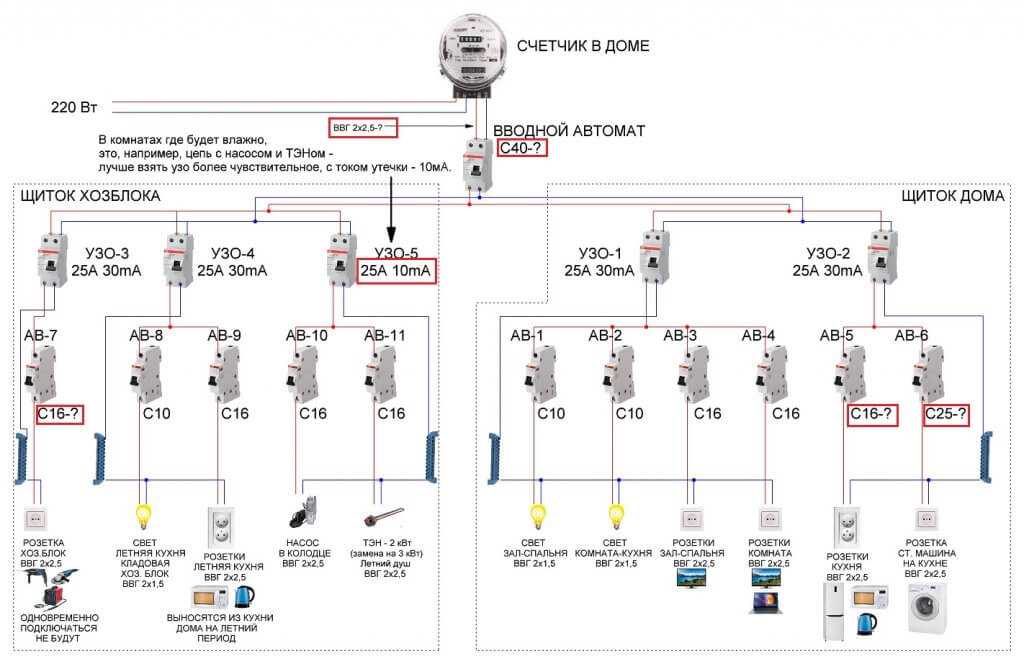

Обычно кабель заводится на вводной автомат, а затем расходится по потребителям

Рассмотрим пример.

1. Допустим, при подсчёте выяснилось, что совокупная потребляемая мощность равна 14 кВт. По формуле умножаем эту цифру на коэффициент 0,8 и получаем цифру 11,2 кВт — это и будет действительная нагрузка.
2. Смотрим специальную таблицу и выбираем подходящее значение в соответствующей графе. Для напряжения 220 В нам подойдёт цифра 11 для однофазной сети. Вывод — сечение провода должно быть 6 мм2.

Таблица: расчёт сечения медного кабеля по мощности и силе тока при открытой проводке

Для систем освещения обычно используют кабель сечением 1,5 мм2, а для розеток — 2,5 мм2 и больше.

Расчёт по токовой нагрузке

Чтобы вычислить токовую нагрузку, следует просуммировать силу потребляемого тока по каждому из используемых приборов (информацию можно найти на тыльной стороне), умножить полученную цифру на полтора, а затем найти значение в соответствующей таблице. По ней видно, что для 14 ампер (или 4,3 кВт мощности при напряжении 220 В) рекомендуется кабель из меди сечением 2,5 мм2. В интернете есть специальные программы по расчёту, которыми можно воспользоваться бесплатно.

Расчёт по длине

С увеличением длины электрической линии потери тока увеличиваются из-за сопротивления проводника, поэтому для протяжённой трассы нужен проводник с более толстыми жилами. Для получения результата необходимо:

1. Вычислить сопротивление жилы, умножая удельное сопротивление на протяжённость линии в метрах. Длина должна быть умножена на два, потому что ток поступает по одной линии, а возвращается по другой. Формула выглядит так: R=(p*L)/S, где p — удельное сопротивление меди, равное 0,018 Ом·мм²/м.
2. Рассчитать потери напряжения. Для это нужно просуммировать силы тока через все подключённые приборы и умножить на найденное на предыдущем шаге сопротивление.
3. Определяем процент потерь. Полученная величина потерь делится на существующее напряжение в сети и умножается на 100%. Если полученная цифра меньше 5%, то жила выдержит, если больше, то нужен более мощный проводник.

Выбор обычно осуществляется исходя из личных предпочтений и финансовой возможности. Есть электрики, которые всю проводку в доме укладывают одножильным проводом, а есть те, кто предпочитает многожильный кабель. Это не принципиально, главное, чтобы его сечение соответствовало потребляемой мощности.

Не рекомендуется для домашней проводки использовать провод ПУНП из-за некачественной и быстро теряющей эксплуатационные свойства изоляции. Также не рекомендуются провода с резиновой изоляцией с маркировкой ПРТО, ПРН, ПРИ. Также в настоящее время не используются кабеля с алюминиевыми жилами АПРТО, АПР, АПВ, АППВ.

Видео: расчёт сечения кабеля и провода по мощности и току для подключения частного дома

Выбирая провод, первым делом обратите внимание на бирку с информацией о его изготовителе, марке и сечении. Если бирки на бухте нет, то покупать такой кабель опасно.

tehznatok.com

Сечение провода для домашней проводки: каким должно быть

Замена электропроводки в квартире или частном доме своими руками начинается с определения параметров провода, который будет использоваться. Обычно схема разводки в доме состоит из цепи освещения, цепи розеток и подводного (вводного) кабеля. Каким же должно быть сечение всех этих проводов и вводного кабеля? Если в квартире или в доме находятся самые обыкновенные стандартные бытовые приборы, то упрощенный метод подбора сечения провода для домашней электросети предлагает следующее решение:

• сечение провода цепи освещения должно быть не менее 1,5 мм²;
• сечение провода цепи розеток должно быть не менее 2,5 мм²;
• сечение подводного (вводного) кабеля должно быть не менее 4-6 мм².

При проведении ремонта своими руками следует учитывать тот факт, что электроприборы с большим потреблением тока, такие как электроплиты, водонагреватели, посудомоечные и стиральные машины, требует подведения отдельной проводки, выполненной трехжильным кабелем (включая землю) достаточного сечения. Если в эту цепь будет включаться один мощный электроприбор, то будет достаточным выбрать сечение 2,5 мм². Если планируется одновременно включать два и более рядом стоящих мощных электробытовых прибора (посудомоечная и стиральная машины, бойлер и т.д.), то нет смысла тянуть для каждого прибора свою линию. Проще взять трехжильный провод сечением не менее 4 мм², а для подводного (вводного) кабеля использовать сечение 6 мм² или более.

Если же в доме имеется мастерская, в которой установлены мощные электроинструменты (электросварка, электрическое точило, токарный станок, дрель, циркулярная пила и другие), то сечения подводного (вводного) кабеля в 4-6 мм² может оказаться недостаточно. В этом случае при прокладке электропроводки своими руками следует брать подводящий кабель большего сечения.

Вышеприведенные соображения касались проводов с медной жилой. Такие провода пришли на замену алюминиевым, которые обладают худшими характеристиками, в частности, меньшей электропроводностью. Поэтому, если из соображений экономии при ремонте своими руками вы решили выбрать алюминиевые провода, а не медные, следует изменить цифры приведенных сечений в сторону увеличения. Например, прокладывать цепь розеток кабелем сечением 4 мм², а не 2,5 мм². Такой упрощенный способ подбора необходимо сечения предусматривает некоторый запас, позволяющий не беспокоиться по поводу перегрева нагруженной проводки и короткого замыкания.

Рассчитываем размер подводного кабеля

При выполнении ремонта своими руками к вопросу выбора подводного (вводного) кабеля необходимо подойти ответственно, так как через него проходит электропитание всей квартиры или дома. В случае его поломки (замыкания) обесточенной окажется вся электропроводка. Для того чтобы определить каким должно быть сечение в первую очередь требуется посчитать суммарную мощность всех электробытовых приборов и инструментов, которые могут быть включены одновременно. Величину мощности для каждого прибора можно посмотреть в техническом паспорте на него.

Также эта цифра обычно указывается на заводской табличке (шильдике) или наклейке, размещенной на тыльной стороне каждого электробытового прибора. В этот список также необходимо включить те электроприборы, которые подключаются к сети на непродолжительное время. Это могут быть утюги, фены, плойки, микроволновые печи, тостеры и тому подобное. Для частного дома необходимо учитывать возможное одновременное подключение вместе с бытовыми приборами различных электроинструментов и техники. Это могут быть электрические газонокосилки, водяные насосы, системы полива, циркулярные пилы, сварочные аппараты и тому подобное. Проведя учет всех имеющихся электроприборов и техники, проводим суммирование их мощности.

Так как одновременное включение всех имеющихся приборов все же маловероятно, умножаем полученный результат на коэффициент 0,7. И уже имея эту цифру, можно использовать стандартную таблицу для определения необходимого сечения кабеля. Для этого находим в таблице ту величину суммарной мощности, которую мы определили, и соответствующее этой мощности сечение кабеля. Эта величина также зависит от материала сердечника кабеля. Он обычно бывает медным или алюминиевым. Алюминиевый сердечник дешевле и в ряде случаев является оптимальным решением.

В ряде таблиц вместо суммарной мощности указывается максимальный потребляемый ток. Его значение определить, зная суммарную мощность, очень просто. Для этого величину мощности делим на значение напряжения в сети. Обычно напряжение равно 220 В.

Если подводный (вводный) кабель имеет значительную длину, что может быть при подводе к жилому дому в сельской местности, на нем возможны потери напряжения. Хотя такое бывает редко, эту ситуацию необходимо учитывать. В этом случае рекомендуется увеличить сечение кабеля.

Видео «Выбор сечения»

Определение параметров электропроводки для цепи освещения и цепи розеток при проведении работ своими руками выполняется по приведенной выше методике. Для цепи освещения необходимо произвести подсчет мощности всех включенных одновременно осветительных приборов. Для частного дома необходимо учесть наличие внешнего освещения на подворье и в хозяйственных постройках.

Для цепи розеток соответственно необходимо подсчитать мощность всех включенных бытовых приборов и электроинструментов. Если имеется мастерская с мощными источниками потребления, рекомендуется протянуть для нее отдельную цель розеток. Похожая ситуация рассматривалась при одновременном включении мощных бытовых приборов (стиральной и посудомоечной машин, бойлеров и т.п.).

Выбираем провод для монтажа

Современный рынок предлагает широкий выбор материалов для выполнения электропроводки своими руками. Какое же принять решение при выборе? Рассмотрим варианты. Жила может быть алюминиевой или медной. Оплетка выполняется из резины, полиэтилена и поливинилхлорида. Эти факторы влияют на такие характеристики электропроводки, как легкость монтажа, прочность, электропроводимость, долговечность.

В алюминиевой жиле может произойти обрыв при многократном сгибании ее в одном месте. Поэтому при выполнении разводки электросети из такого материала своими руками следует проявлять осторожность. Большим плюсом алюминия является его дешевизна, что объясняет его широкое применение в домах старой постройки. Но алюминий подвержен быстрому окислению и потере из-за этого электропроводности.

Медная жила лишена этих недостатков алюминия. Она гибкая, хорошо проводит электрический ток. При ее монтаже возможно выполнение пайки, что невозможно сделать с алюминиевой жилой. Поэтому при выполнении работ своими руками это будет хорошее решение в плане эксплуатационных и потребительских свойств, хоть и дороже. Выбор за вами.

Видео «Сечение провода»

Детальный обзор данной важной и необходимой манипуляции при прокладке проводки описан в видео-ролике, которые вы увидите ниже.

Советуем к прочтению:

otoke. ru

Какой провод использовать для проводки в доме: выбор кабеля

Какой провод использовать для проводки в доме, если решено делать замену или модернизацию системы электросети в квартире? Этим вопросом задаются многие. Однако ответ, знание которого позволит быстро провести замену проводки, большинству незнаком.

Монтаж новой электросети может быть обусловлен многими причинами: проведение капитального ремонта в доме, сеть, не справляющаяся с увеличенной нагрузкой, или же появление искрений в розетках. Так как кабель без преувеличений выступает главным составляющим системы, то решить, какие провода нужны для проводки в доме и какой кабель использовать для электропроводки в квартире, крайне важно.

Выбор типа кабеля

Итак, какие провода использовать для проводки в квартире? Почти вся электропроводка в жилстрое была смонтирована на основе алюминиевых устаревших проводов. Кабель для электропроводки в квартире из алюминия не является надежным выбором. С течением времени изоляция на кабеле начинает разрушаться вместе с алюминиевой сердцевиной, подверженной окислению и последующей ломкости. Очень скоро такой кабель перетирается на изгибах, и электросеть выходит из строя. Поэтому провод медный для проводки в квартире – более выгодный выбор.

Кабель из меди – лучший провод для проводки в квартире. Он более износоустойчив, имеет минимальное удельное сопротивление и высокую пропускную скорость. Немаловажен и тот факт, что медные кабели ремонтируются. При необходимости есть возможность обойтись малыми затратами и не заменять всю сеть, а провести замену определенного участка, например, удалив испорченный участок провода и припаяв новый.

Заметьте: не допускается спайка медного провода с куском алюминиевого – это вызывает химическую окислительную реакцию.

Выбор наиболее подходящей марки провода

Если с вопросом «Какой провод выбрать для проводки в доме?» уже ясно, то теперь важно определиться с тем, какая марка провода для проводки в доме подойдет. Марка провода для проводки в квартире определяется, исходя из основных характеристик: числа жил, типа изоляции и многого другого. Например, провод с маркировкой ПРТО состоит из медной жилы с изоляцией из хлопчатобумажной ткани, пропитанной специализированным составом, устойчивым к гниению.

Стоит отметить, что марка провода для скрытой проводки, наиболее подходящей для квартиры, – ВВГнг и ПУНП. Для того чтобы организовать подключение к щитку, размещенному на этаже, предпочитают провода маркировки NYM.

Если появился вопрос, какой провод взять для проводки в доме со значительным энергопотреблением или же для частного имения, то можно смело выбирать прочный и износоустойчивый NYM. Он применяется также для индивидуальных подключений сети и для грамотной разводки сети к мощным электроприборам. Конечно же, при выборе, каким кабелем делать проводку в доме, стараются остановиться на более экономичных проводах ВВГнг, которые, к сожалению, не могут похвастать таким долгим сроком бесперебойной эксплуатации, как NYM.

Об особенностях прокладки электропроводки в домах из бруса читайте здесь. С фото ретро-стилизации электропроводки можно ознакомиться здесь.

Применяемость различных типов кабелей

Необходимо рассмотреть представленные выше маркировки кабелей детальнее, чтобы больше не оставалось сомнений, какой кабель лучше для проводки в доме. Провод ВВГнг – защищенный кабель с расположенными в нем жилами из меди со специализированной изоляцией. Предпочтение такой марки разрешит проблему с решением вопроса, какую проводку использовать в доме, причем не только в сухих, но и подверженных скоплению влаги помещениях.



Какие провода лучше для проводки в квартире: ВВГнг или просто ВВГ? Заметьте, что провод ВВГнг в отличие от простого ВВГ имеет огнеупорную защиту, то есть при возгорании будет произведена локализация пожара, именно поэтому стоит предпочесть более безопасные и надежные ВВГнг.

Если вы ищите, какой провод лучше для проводки дома как во внутренней, так и внешней прокладке, то подойдет кабель NYM. Он незаменим при организации сети на открытом воздухе, т.к. защищен от попадания прямонаправленных солнечных лучей. Он обладает впечатляющими характеристиками: не горюч и не вызывает дымовыделения. Это важный и решающий момент при решении того, какой кабель использовать для проводки в доме. NYM состоит из прочных медных жил, оснащенных несколькими защитными оболочками и износоустойчивой изоляцией.

Есть и еще один ответ на вопрос «Какой кабель нужен для проводки в доме?». Можно отдать предпочтение и марке ПУНП. Это наиболее дешевый провод, поэтому при решении проблемы, какой кабель выбрать для проводки в доме, монтируется достаточно редко. ПУНП наилучшим образом подходит для обустройства сетей с небольшой нагрузкой и для организации системы освещения в доме. К сожалению, изоляция маркировки ПУНП обеспечивается материалами невысокого качества, поэтому срок службы провода небольшой.

Какой провод используется для проводки в квартире еще? Существуют такие марки, как ПРН, ПРТО, ПРИ, ПРД и т.д., но монтируются они редко, так как имеют особые нюансы при прокладке. К примеру, ПРТО должен устанавливаться обязательно в несгораемых трубках, а ПРД подходит для модернизации осветительных сетей, защищенных от влаги помещений. Из-за таких ограничений марки ПРТО, ПРД, ПРН, ПРИ реже всего упоминаются при решении вопроса «Какой провод выбрать для проводки в квартире?».

Прочтите также: — Как подключить проходной выключатель? — Дистанционный выключатель света с пультом — Выключатели света: разновидности, характеристики, цены — Подключение проходного выключателя: инструкция и схема — Как правильно подключить выключатель света. Пособие знатока — Замена проводки в квартире

←Вернуться

nn.bitu.ru

---

Смотрите также

• Кабель для удлинителя 220в морозостойкий
• Подключение кабеля к телевизору
• Как подключить кабель к телевизору
• Удельное активное сопротивление кабеля таблица
• Обжим сетевого кабеля
• Как спрятать кабель на стене
• Греющий кабель саморегулирующийся
• Труба для защиты кабеля гофрированная
• Прокладка кабеля в штробе
• Абонентский оптический кабель для внутренней прокладки инкаб
• Трибоэлектрический кабель принцип действия

Какой кабель нужен для подключения дома к электросети

• Статья
• Видео

Одним из этапов проведения электричества на участок является выбор подходящего кабеля от столба к вводному щитку. Важно не только правильно рассчитать сечение проводника, но и выбрать марку, которая удовлетворит требования инспектора энергоснабжающей компании и в то же время прослужит долго. В этой статье мы как раз и рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.

• По воздуху
• АВК
• СИП-4
• АВВГ
• ВВГ
• Под землей
• АВБбШв
• ВБбШв

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

АВК

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль.  Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП-4

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

АВВГ

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты.  Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались.  При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Воздушная прокладка линии

Под землей

Для прокладки кабеля от столба к дому подземным способом в траншее чаще используют такие марки проводников:

АВБбШв

Конструкция кабеля АВБбШв включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов. Срок его службы 30 лет.

Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв

У ВБбШв жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида.

Помимо подключения дачных домов подземным способом данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Ниже собраны марки кабеля для прокладки в траншеях от столба к дому. Все они сведены по параметрам эксплуатации в таблицу, что позволит выбрать наиболее подходящий вариант для ваших условий подсоединения к электросети.

Напоследок рекомендуем просмотреть, как выполняется монтаж электропроводки под землей:

Подземная прокладка электричества

Вот мы и предоставили лучшие марки кабельной продукции для того, чтобы завести электричество к вводному щитку подземным и воздушным путем. Надеемся, информация дала вам понять, какой кабель нужен для подключения дома к электросети. Обращаем ваше внимание на то, что в данной статье мы не предоставили сечения жил. Это связано с тем, что у каждого потребителя собственная допустимая мощность, указанная в технических условиях (к примеру, 15, 25 или же 30 кВт).

О том, как рассчитать сечение кабеля по мощности, мы рассказывали в соответствующей статье!

Воздушная прокладка линии

Подземная прокладка электричества

Правильный выбор электрического провода

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 05.10.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Дж. Дж. Гуэн / Getty Images

Мы все сделали это. Зайдите в строительный магазин и отправляйтесь в отдел электротехники, чтобы купить электрический провод для проекта, который у нас есть дома. В большинстве случаев мы понятия не имеем, чем один тип провода отличается от другого. Более того, мы не смогли отличить 100-амперную и 200-амперную проводку, не говоря уже о разнице между 20-амперной и 30-амперной проводкой. Этого простого набора фактов достаточно, чтобы мои волосы встали дыбом на затылке, когда я опасаюсь опасностей, связанных с электрическим пожаром.

Может быть, это просто расширение цепи для дополнительной розетки или двух, или, может быть, это подземный подвод к бассейну, который вы только что добавили? В любом случае, дело в том, что сейчас вы в магазине смотрите на провод, какой именно вам подходит? Какой размер провода мне нужен? Важен ли цвет?

Существуют не только различные типы проводки, как внутренней, так и наружной, а также подземная проводка и специальные типы, например, термостойкая и коррозионностойкая проводка.

Если этого недостаточно, чтобы различить различия, есть также медная и алюминиевая проводка. Каждый из них имеет свои уникальные размеры проводов и пропускную способность.

Хотя в прошлом использовалась алюминиевая проводка, сегодня в домах используется медная проводка. Алюминиевая проводка часто нагревалась под нагрузкой, что приводило к ее ослаблению в соединениях, а иногда и к возгоранию электропроводки. Те соединения, которые уже есть в домах, могут работать вечно нетронутыми и не перегруженными, но я бы посоветовал обновить электропроводку, заменив проводку на медь.

Окрашивание проводов делает их красивыми, верно? Ну, может быть, но настоящая причина выбора цвета проводов заключается в том, чтобы идентифицировать их по назначению. Зеленый провод всегда используется для заземления! В прошлом, и я лично видел это, работая над олдскульным проектом. «Горячие» провода, питающие ответвления, на самом деле были зеленого цвета. Я был ошеломлен! Все, чему меня учили о цветах проводов, теперь было красным флажком, и осторожность стала словом, работающим над схемой.

При работе с проводкой NM цвета обычно черные и белые для двухпроводной проводки и красный, черный и белый для трехпроводной проводки. В большинстве случаев черные или черно-красные провода используются в качестве горячих проводов для фидеров или дорожных проводников. Белый обычно нейтрален, но не во всех случаях. Видите ли, иногда третий провод, будучи белым проводом, используется как «горячий» или «переключатель» в цепи.

В этих случаях вам нужно обмотать конец провода изолентой, чтобы идентифицировать его как таковой. Это гарантирует, что никто не перепутает его использование и не привяжет к нулевым проводам. Поскольку просто глядя на провода трудно, если вообще возможно, различить разные размеры и типы, провода имеют что-то особенное на своем покрытии, чтобы сказать нам, что это за проводка на самом деле.

Чтобы помочь вам понять правильный выбор, производители маркируют внешнее покрытие проволоки типами и калибрами проволоки. Видите ли, изоляция, покрывающая провод, рассказывает историю о самом проводе. Наряду с проводами разных размеров, в доме используется множество типов проводов. Знание того, какой тип провода использовать, так же важно, как и определение надлежащего калибра, предела силы тока и максимального предела мощности электрического провода, который вы выбираете.

Ultimate Guide to Home Wire Types (2021)

Полное руководство по типам домашней проводки

Чтобы стать учеником электрика, нужно отучиться от 100 часов в профессиональном училище до получения четырехлетнего диплома в университете. Это должно сказать вам, сколько обучения и знаний требуется, чтобы стать лицензированным электриком.

Но понимание основ электропроводки вашего дома g не должно быть таким интенсивным.

Кроме того, если вы делаете простой электрический проект своими руками по дому, вам нужно знать о своих Различные типы электрических проводов в доме.

Существуют также стандартные размеры, кодирование, маркировка и использование, которые вы должны понимать.

К счастью, мы разобрали все, что вам нужно знать, в этом исчерпывающем руководстве по типам домашних проводов.

Начнем.

Зачем вам знать об электропроводке вашего дома?

Если вы выполняете какой-либо электрический проект в доме, было бы лучше, если бы вы знали немного о провода, с которыми вы столкнетесь.

Небольшие знания в области электрики помогут вам работать безопасно и эффективно. Вам необходимо знать о различных типах электрических проводов г, когда вы:

• Установка новой проводки (вам нужно знать, какой тип провода использовать)
• Устранение неполадок с электричеством в доме (знание цепь, к которой относится проводка, может помочь вам определить причину проблемы).
• Выполнение электроремонта
• Модернизация

Прежде чем мы продолжим, мы должны сообщить вам, что любые изменения, которые вы вносите в электропроводку вашего дома , должны соответствовать нормам и соответствовать как Национальному электротехническому кодексу, так и местным постановлениям.

Местные постановления, как правило, более строгие, и их следует строго соблюдать во избежание ошибок.

Если вы не соблюдаете необходимые правила и постановления, вы увеличиваете риск таких опасностей, как пожар.

Кроме того, если вы когда-нибудь решите продать свой дом, а инспектор поймает это, вам, вероятно, придется потратить больше денег, чтобы устранить проблемы, чем если бы вы сделали это правильно в первый раз и наняли профессионального электрика.

Основы домашней электропроводки

Прежде чем мы углубимся в домашнюю электропроводку типа s, следует ознакомиться с некоторыми основными терминами, стандартами кодирования и маркировки.

Если вы понимаете эти условные обозначения, упомянутые выше, вы можете обеспечить гораздо более комфортную поездку в магазин скобяных изделий или электротоваров.

Провод и кабель

Хотите верьте, хотите нет, но кабель и провод — это не одно и то же. Потрясенный? (видите, что мы там делали?)

Электрический провод определяется как «любой материал, проводящий электричество». Это отдельные проводники в оболочке, которые могут быть как изолированными, так и неизолированными.

С другой стороны, кабель представляет собой любую комбинацию двух или более проводов, собранных в одной оболочке.

Цветовая маркировка оболочки кабеля

Внешняя оболочка кабеля имеет цветовую маркировку, указывающую на размер проводов внутри кабеля.

Цветовой код также указывает силу тока кабеля.

Вот типичные цвета, соответствующие им размеры и сила тока:

• Черный. Провод калибра 8 или 6, цепи 45 или 60 А
• Оранжевый. Провод 10 калибра, цепь 30 А
• Желтый. Провод 12 калибра, цепь 20 А
• Белый. Провод 14 калибра, цепь 15 А

Если вы видите серый кабель, это подземный фидерный кабель (UF). Все кабели UF серого цвета. Чтобы узнать сечение провода UF и информацию о цепи, необходимо проверить этикетку оболочки кабеля.

Цветовая маркировка оболочки кабеля является относительно новой инновацией. Он не применялся в электротехнической промышленности до 2001 года.

Компании даже не обязаны его использовать, поэтому всегда следует обращаться к производителю кабеля, чтобы убедиться, что цветовая маркировка соответствует действующим стандартам.

Цветовая маркировка проводов

В отличие от цветовой маркировки оболочки кабеля цветовая маркировка проводов является стандартной для всех жил. Проводка для домов обычно ограничивается следующими цветами:

• Белый – нейтральный провод, который замыкает цепь, проводя ток обратно к панели.
• Черный/Красный – провода под напряжением, по которым электрический ток проходит от автоматического выключателя или панели к таким устройствам, как розетки, выключатели, осветительные приборы или электроприборы.
• Зеленый/оголенный – заземляющие провода, которые создают путь для возврата электрического тока к выключателю, перегорают предохранитель и отключают электричество в случае замыкания на землю.

Есть другие цвета проводов, но это те, что вы, скорее всего, встретите у себя дома.

Зная, что представляет собой каждый провод, вы сможете лучше понять его роль в общей структуре электрической системы вашего дома.

Маркировка

Помимо цветовой маркировки на оболочке, на проводах и кабелях используется маркировка, которая содержит следующую информацию: рейтинги

Эти этикетки печатаются либо на изоляции проводов, либо на внешней оболочке кабеля.

Размер провода

Когда вы слышите термин «размер провода», он относится к фактическому диаметру проводника. Вот что забавно: в двух словах Американская система калибров проводов гласит, что чем меньше провод, тем больше калибр.

Важно знать, что размер выбранных вами проводов должен соответствовать силе тока цепи, в которой они используются. В противном случае вы значительно увеличиваете риск короткого замыкания и возгорания.

Сечение провода определяет его допустимую токовую нагрузку.

Какая допустимая нагрузка по току?

Допустимая токовая нагрузка – это сила тока, с которой провод может безопасно работать.

Домашний электрический провод обычно имеет калибр 12 или 14, если вы не используете его для электроприборов. В этом случае вы будете использовать 10, 8 или 6 калибр.

Для таких приборов, как печи, сушилки, водонагреватели, нагреватели и кондиционеры, требуется провод большего сечения, поскольку они потребляют более высокую силу тока.

Многожильный и одножильный провод

Если вам нужно протолкнуть провод через кабелепровод, используйте одножильный провод. Наоборот, если вам нужно протянуть провод через кабелепровод, вам следует рассмотреть возможность использования многожильного провода. Поскольку многожильный провод более гибкий, его легче обойти труднодоступные места и углы.

Какие бывают электрические провода в доме?

Существует несколько типов проводов и кабелей , которые можно найти по всему дому и вокруг него.

Давайте подробнее.

Неметаллический кабель (NM)

Если ваш дом был построен примерно после середины 1960-х годов, в нем, вероятно, есть кабель NM. Кабель

НМ является наиболее распространенным типом домашней электропроводки. Вы, наверное, слышали, что его называют Romex, что на самом деле является торговой маркой этого электрического провода.

Знаете, как здесь, в Южной Луизиане, любой триммер — это «Пожиратель сорняков», а любой безалкогольный напиток — «Кока-кола».

Но мы отвлеклись назад к кабелю NM. 9Кабель 0003

NM обычно имеет три или более отдельных проводников, обернутых в гибкую пластиковую оболочку (оболочку). Обычно в одном кабеле NM есть провод под напряжением, провод заземления и нейтральный провод.

Неметаллический кабель используется для внутренней электропроводки дома в сухих условиях. Кабель NM обычно используется для приборов, распределительных коробок, осветительных приборов и розеток, при этом наиболее распространенные размеры NM, используемые в современных домах:

• 14-калибр, 15-амперные цепи
• Цепи 12 калибра, 20 А
• Цепи 10 калибра, 30 А
• Цепи 8 калибра, 40 А
• Цепи 6 калибра, 55 А

провода могут быть установлены в кабелепроводе, гибкой металлической или пластиковой трубке, но обычно это происходит в тех случаях, когда ваша проводка открыта.

Нормативы для кабелей NM

Прежде чем мы перейдем к следующему типу проводки в вашем доме, есть некоторые правила, касающиеся кабелей NM, которые, по нашему мнению, вам следует знать.

Во-первых, кабель НМ нельзя использовать в жилых домах высотой более трех этажей. Несмотря на то, что кабель NM предназначен исключительно для дома, его запрещено использовать в коммерческих целях.

Обычно.

Как и во всем, что связано с нормами, всегда возможны расхождения и отклонения, поэтому при возникновении каких-либо вопросов лучше проконсультироваться с местным строительным служащим.

Second, NM Кабель выполнен в виде стационарной домашней электропроводки и не должны использоваться вместо удлинителей, и определенно не должны использоваться в качестве пигтейлов для ваших приборов.

Наконец, при необходимости вы должны надлежащим образом поддерживать кабели NM. Использование гвоздей или скоб запрещено, а все, что может повредить кабель, не допускается в качестве опоры. Кроме того, кабель NM должен быть закреплен с интервалами, не превышающими 4,5 фута.

Бронированный кабель

Как мы упоминали ранее, местные постановления в отношении электрических проводов в доме, как правило, более строгие, чем национальные нормы.

В некоторых регионах использование кабеля NM (Romex) не разрешено. Вместо этого местные жители требуют использования бронированного кабеля (или переменного тока).

Этот тип электропроводки, также известный как BX, использовался с начала 1900-х годов и используется до сих пор.

Электропроводка переменного тока имеет гибкую металлическую оболочку, обеспечивающую дополнительную защиту внутренних проводников.

Как и NM Cables, AC (BX) не разрешен для жилого строительства выше трех этажей или коммерческих зданий.

Правила и положения относительно поддержки бронированных кабелей аналогичны небронированным, но, опять же, если у вас есть какие-либо вопросы, лучше проконсультироваться с местными строительными властями.

Подземный фидерный кабель

В то время как армированные (AC) и неметаллические (NM) кабели используются в сухих внутренних условиях, подземный фидерный (UF) кабель предназначен для использования на открытом воздухе или во влажных условиях.

Если вам нужно проложить провод для наружных работ или под землей, вам понадобится кабель UF, неметаллический кабель, который можно прокладывать под землей без кабелепровода и который можно без проблем намокнуть.

Так же, как кабель NM, кабель UF состоит из трех проводов:

• Один провод под напряжением
• Один нейтральный провод
• Один неизолированный заземляющий провод

Кабель в металлической оболочке

Кабель в металлической оболочке 9000 используется при прокладке провода через незавершенные участки, такие как подвал. Хотя у нас в Южной Луизиане не так много подвалов, мы продолжим.

Если проводка открыта и может быть повреждена, используйте кабель с металлическим покрытием.

Низковольтная проводка

Низковольтная проводка разрешена в любой цепи с напряжением менее 50 вольт (предметы, не требующие большого количества электроэнергии), такие как:

• Дверные звонки
• Термостаты
• Ландшафтное освещение
• Системы сигнализации
• Видеонаблюдение

Провода низкого напряжения имеют калибр от 12 до 22 и обычно изолированы или покрыты кабельной оболочкой.

Телефон и провод данных

И ваш телефон (стационарный), и интернет используют низковольтные провода. Хотя ваши телефонные кабели и кабели передачи данных могут содержать от четырех до восьми проводов, чаще всего для этих целей используется кабель категории 5 (Cat 5).

Кабели категории 5 выглядят как большой телефонный кабель (если вы их помните) и состоят из восьми проводов, скрученных вместе по четырем парам.

Ключевые выводы

Система электропроводки вашего дома м сложна. Но к настоящему времени (надеюсь) вы лучше понимаете его компоненты и лучше подготовлены к диагностике проблем, полному ремонту и планированию ремонта.

Теперь, когда вы прочитали это окончательное руководство по домашней электропроводке , мы надеемся, что вы лучше понимаете:

• Как размер соотносится с силой тока
• Как мир кодирования кабелей и проводов
• Как прочитать маркировку кабеля или провода
• Разница между проводами и кабелями
• Когда использовать одножильный провод или многожильный провод
• Как правильно выбрать провод для вашего приложения

Но не забегайте вперед. Знание и понимание электрической системы вашего дома не обязательно дает вам право ремонтировать или менять ее.

Когда дело доходит до электрической системы вашего дома, лучше всего обратиться за помощью к профессионалу.

Для вашей безопасности и душевного спокойствия

Если вы находитесь в районе Батон-Руж и вам нужно нанять подрядчика по электроснабжению, мы здесь, чтобы помочь.
