Кирпичная печь с водяным контуром для отопления: Кирпичная печь с водяным контуром своими руками: порядовка,схема кладки, принцип работы

Особенности кладки печи с водяным отоплением

Кирпичная печь с водяным отоплением совмещает в себе особенности двух отопительных систем. Подобная конструкция имеет достоинства и недостатки, однако ее эффективность для большого дома бесспорна.

Перемываем косточки печи с водяным контуром, или «плюсы» и «минусы» системы

К главным достоинствам такой печи относят…

Способность обогреть дом большой площади. Обычная кирпичная печь за один раз выделяет примерно 6500 Ккал тепла. А эффективность конструкции с водяным отоплением выше этого показателя примерно в два с половиной раза. И это при одинаковом количестве топлива! Так что еще один «плюс» этой печи – невероятная экономичность.

Среди недостатков этого варианта отопления в доме числятся…

• Принципиальная важность контроля над печью. Это касается и загрузки топлива, и очистки камеры, где скапливается зола. Также внимания требуют и дымовые каналы: перед тем как затапливать печь, необходимо убедиться, что задвижки этих каналов открыты.
• Нецелесообразность использования для приготовления пищи. Летом вы вряд ли будете готовить кушать на печи с водяным контуром, так как это экономически нецелесообразно. Для «кулинарных» целей, скорее всего, придется завести альтернативный источник тепла.
• Сложность ремонта. Со временем котел прогорает. От этого не застрахована ни одна печь. А вот замена теплообменника довольно сложный процесс. Чтобы осуществить это, придется разобрать внушительную часть конструкции.

Устанавливаем котел

Котел размещается так, чтобы он полностью находился в топочном отсеке и в самом центре очага. Форма котла должна напоминать букву «П». Именно такая форма и месторасположение позволяет добиться максимальной эффективности печи. Идеальным материалом для изделия считается листовое железо или труба. Все компоненты водонагревательного котла делаются пустотелыми, так как они предназначены для отбора теплоэнергии.

Если вы стоите перед выбором, купить котел из листового металла или из труб и цена для вас не имеет большого значения, отдайте предпочтение второму варианту. Среди «Плюсов» этого оборудования — большая площадь конвекции, а также возможность готовить на такой печи пищу, потому что пламя будет достигать варочной поверхности.

Котел ни в коем случае не должен соприкасаться с кладкой. Зазор, который оставляется в передней части компенсируется за счет расширения материала во время нагрева.

ВАЖНО! Неверно считать, что для отопления большого дома необходимо приобретать котел больших габаритов.

Вот лишь один пример: для дома с площадью в 200 м.кв. вполне подойдет оборудование с размерами 75х50х30 см. Но если нужно повысить его производительность, лучше докупить насос для принудительной циркуляции теплоносителя.

Особенности кладки

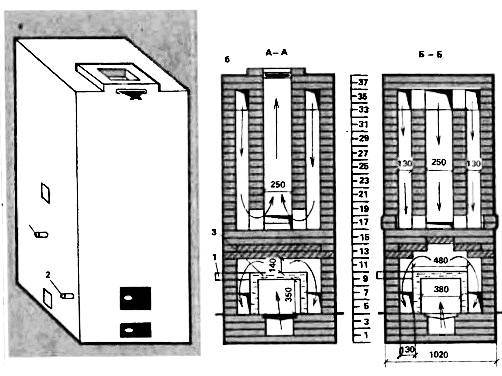

На вопрос, как сделать кирпичную печь с котлом своими руками, невозможно дать однозначного ответа, так как существует множество схем изготовления. Однако приведем для вас объяснения для одной из популярных порядовок.

1-й ряд выполняется сплошной кладкой за исключением одного стесанного кирпича, необходимого для образования незначительного уклона к зольнику.

Во 2-м ряду (и во всех последующих) аккуратно выполняется перевязка швов, а также монтируется дверца поддувала.

3-й ряд – это уровень, на котором устанавливается первая дверка поддувала.

4-й ряд сложно выложить, опираясь лишь на порядовку. Во-первых, тут устанавливается еще одна прочистная дверца с правой стороны печи. Во-вторых, здесь необходимо сделать опору под духовой шкаф из половинки кирпича, а также монтировать пару колосниковых решеток.

На 5-м ряду оставляются прочистные отверстия или даже дверцы. Если вы остановились на прочистных дверцах, то они закрепляются в кладке одновременно с установкой котла. Вершина котла должна приходиться на место выхода трубы, через которую «подается» горячая вода. Это месторасположение не случайно: так вы сможете снизить риск завоздушивания системы.

На 6-м ряду закрепляется топочная дверца, а на 7-м перекрываются прочистные дверцы.

8-й ряд кладется с чередованием швов и он же закрывает два дымохода, находящиеся за котлом.

С 9-го по 12-й ряды кладутся одинаково. Единственное, о чем вам стоит помнить, — это перевязка швов.

13-15-й ряды выкладываются из огнеупорного кирпича. Это условие обязательно! Эти три ряда кладки перекрывают камеру отопления, а 16-й ряд служит дополнительным перекрытием.

На 17-м ряду стоит определиться с размерами горизонтальных рядов верхней камеры отопления. И на этом же уровне нужно монтировать четыре прочистных дверцы.

18-м рядом окончательно перекрывается горизонтальный канал.

А 19-й ряд прикрывает ранее монтированные прочистные дверцы.

Важность 20-го ряда в том, что тут определяются габариты дымохода.

Далее вплоть до 30-го ряда кладка выполняется согласно предложенной порядовке с перевязкой швов.

На 37-м или 38-м ряду нужно перекрыть перекрышу печной конструкции и монтировать дымовую задвижку.

С 39-го ряда можно начинать класть дымовую трубу.

Отлично зарекомендовали себя печи с двухтрубными системами водяного отопления, в которых в верхней точке монтируется расширительный бак. Дело в том, что расширительный бак компенсирует увеличение объема теплоносителя при температурных скачках в нем.

Особенности кладки, о которых вам нужно знать

• Соблюдение порядовки – обязательное условие при возведении кирпичной печи с водонагревательным котлом. В противном случае вы можете некачественно перекрыть те или иные каналы и т.д.
• Толщина швов должна составлять от 3-х до 5мм. Важно, чтобы эта толщина была одинаковой везде. Кроме того, следите, чтобы швы располагались строго по горизонтальной прямой.
• Выполнение перевязки швов – такое же обязательное условие, как и четкое следование порядовке.
• Все элементы печи из металла монтируются одновременно с кладкой кирпича. Если оставить это на потом, то есть попытаться сделать это после окончания кладки ряда, у вас может не получиться установить те или иные детали.
• Закрепление дверцей в кладке осуществляется с помощью металлической проволоки. Протянув ее через отверстия в самой дверце, концы монтируются прямо в шов кирпичной кладки. Когда раствор застынет, соединение будет максимально прочным.
• Уложив 2-3 ряда, оставьте их на сутки для высыхания. Лучше не торопиться и сделать все качественно, чем сложить печь за сутки, а затем обнаружить в ней массу изъянов.

На финишной прямой: возводим дымоход

При возведении дымохода учтите, что расстояние от этой части печи до деревянных стен постройки (дома и т.д.) должно превышать 40 см. Это обусловлено требованиями противопожарной безопасности.

Размер части дымохода, выходящей за пределы крыши, составляет примерно 38х38 см. А его внутренний диаметр равен половинке кирпича.

Кстати, допускается заменить выступающую над крышей часть дымохода обычной трубой. Это существенно облегчит задачу печнику, ускорит процесс кладки печи и даже снизит стоимость работ.

Еще один важный нюанс: места, где кровля соприкасается с нагревающимися элементами, нужно обработать асбестосодержащими составами.
