Водяное отопление дома своими руками, все этапы работ

Частному дому как любому жилому дому требуется отопление, и какое оно будет, зависит от владельцев дома. Существует несколько видов отопления: воздушное, водяное, паровое, инфракрасное. Я не буду расписывать каждый из них, это материал на несколько статей, остановлю лишь свой выбор на водяном, в данном случае свой дом имеет преимущество в отличие от квартиры, так как в нем можно оборудовать любой вид автономного отопления, из выше описанного. Итак, по порядку, водяное отопление дома, что, как и зачем.

Закрепленный алюминиевый радиатор

Почему именно водяное отопление?

Почему я выбрал водяное отопление, а не скажем воздушное, которое обладает рядом преимуществ в отличие от водяного? Ответ прост, при строительстве дома многие вещи нужно учитывать на этапе строительства, и отопление не является исключением. Наш дом был уже построен и в силу конструктивных причин я не смог применить воздушное отопление, для которого необходимо проложить твердые и гибкие воздухопроводы. Их прокладка подразумевает заранее продуманный маршрут в стенах, потолках и перекрытиях, а в нашем случае это было бы проблематично.

Также в свое время мне пришлось поработать в теплотехнической фирме, которая занималась монтажом отопления. В ней работы проводились, как говориться «под ключ» начиная от проведения газа в дом/квартиру, с последующей установкой котла и его обвязкой и заканчивая прокладкой системы отопления (радиаторы, теплые полы) по всему дому.

Поэтому перед началом монтажа в своем доме я уже имел опыт, и заранее определил для себя сделать систему водяного отопления своими руками максимально простой и надежной.

Водяное отопление, его преимущества и недостатки

Преимущества

Первым преимуществом водяного отопления является высокая теплоемкость воды, в отличие от воздуха.
Единожды смонтированная система практически не требует постоянного обслуживания, например доливания воды.
Немаловажным плюсом также является возможность регулирования температуры в каждой комнате, тем самым создавая комфортную температуру и при этом не открывать окна, выбрасывая лишнее тепло и деньги на ветер.

Недостатки

Основным недостатком я бы назвал замерзание системы в зимнее время при отключении, с чем мы столкнулись на собственном опыте. Так как в 2014 г. я уехал из города, и дом был не жилой, поэтому систему пришлось слить, а иначе бы она потекла.
Монтаж системы водяного отопления подразумевает, аккуратность монтажа и герметичность всех соединений.
Можно еще написать, что водопроводная вода содержит щелочи и соли, которые накапливаются в элементах отопительной системы, но по опыту скажу, что если обычную воду залить один раз, а не сливать и заливать каждый сезон новую то вода практически не несет никакого вреда.

Основные элементы водяного отопления

Самым главным элементом системы водяного отопления, как впрочем, и любой другой является – котел (источник тепла). Какой именно будет котел, зависит от возможностей владельца (наличия ресурсов таких как газ, электричество, дрова, мазут), он может быть газовым, электрическим, твердотопливным или на мазуте, также источником тепла может служить тепловой насос или солнечные коллектора.
Следующий элемент, это трубы, с помощью которых происходит передача тепла от источника к радиаторам. В настоящее время самые популярные трубы – пластиковые.
Радиаторы — это тот элемент системы, который отдает тепло непосредственно в помещение.
Различная арматура (краны, фильтры), расширительный бачок, насос и т.д.

Инструмент необходимый для монтажа отопления

Аппарат для пайки полипропиленовых труб
Разводной ключ
Ключ водопроводный, лучше несколько размеров
Пакля
Паста для смазки пакли
Ключ для скрутки секций алюминиевого радиатора (можно взять в аренду)

Основной набор инструмента для монтажа отопления

Монтаж системы водяного отопления своими руками

Составление чертежа

Перед началом монтажа должна быть схема (чертеж) вашей системы отопления. Не пренебрегайте этим. Чертеж поможет вам определить маршрут прокладки труб (их количество, метраж), размещение радиаторов, количество секций, нужное количество уголков и арматуры. Совсем не обязательно детально вырисовывать, главное чтобы вы сами в ней (в схеме/чертеже) могли разобраться и соответственно по ней правильно составить смету необходимых материалов.

Вот пример моей схемы, по которой я представлял, как будет выглядеть моя система отопления.

Примерная схема водяного отопления в доме

Для подстраховки я обратился в одну из фирму, где сравнительно недорого сделали теплотехнический проект моего дома (только проект без услуг монтажа). Мне это было нужно для убедительности, что я двигаюсь в верном направлении, и для успокоения своей совести.

На рисунке ниже представлены две страницы из проекта, которые дают представление, как монтировать систему.

Аксонометрия системы радиаторного отопления домаСхема обвязки котлов и бойлера

После того как схема составлена, весь необходимый материал куплен, а нужный инструмент под рукой то можно приступать к монтажу отопления.

Установка котла

Обычно работы по отоплению начинают с установки котла, а уже от него «пляшут» дальше, по крайней мере, в такой последовательности делали в фирме, где я работал. У себя дома газовый котел на кухне устанавливала теплотехническая фирма (тогда я еще не имел опыта в этом деле). Они установили котел, подключили его к газу (без газосварщика тут не обойтись), прикрутили газовый кран и все. Дальше отопление не делали, так как не были закончены основные строительные работы во многих комнатах.

Газовой котел лежащий на боку до установки (вид сзади)Установленный газовый котел на кухне

Уже через год два, когда были закончены строительные работы, я приступил к окончательному монтажу системы отопления.

На фото ниже показана обвязка газового котла (слева на право) подача отопления (крайняя слева), далее горячая вода, вход газа, вход холодной воды (тут установлен механический фильтр, и магнитный фильтр против накипи) и обратка отопления. На газ (после крана) также необходимо установить газовый фильтр (изначально он не был установлен).

Обвязка газового котлаОбвязка газового котла (вид снизу)

Помимо газового котла я установил, уже самостоятельно твердотопливный котел. Его я планировал использовать нисколько в качестве резервного, сколько для экономии газа. В своем доме периодически образуются дрова, особенно когда идет стройка, также в ход идут срезанные ветки со двора.

Твердотопливный котел стальной, в качестве топлива можно использовать как дрова, так и уголь. Котел не пиролизный (не длительного горения), дрова при хорошей тяге прогорают быстро, уголь горит дольше.

Обвязка твердотопливного котла

Сверху котла выходит подающая труба отопления, на которой размещена группа безопасности, также в верхней части котла размещено реле, которое позволяет (через цепочку) в зависимости от температуры регулировать открывание заслонки.

Твердотопливный котел (вид спереди)

Обратный патрубок размещен сзади, к нему подключен насос и расширительный бак.

Обвязка твердотопливного котлаРасширительный бачок закрепленный на обратном трубопроводеНасос закрепленный на обратном трубопроводе твердотопливного котла

При установке твердотопливного котла больше всего времени ушло не на сам котел, а на монтаж дымовой трубы так как котельная одноэтажная, а трубу нужно было выгонять выше второго этажа.

Труба из нержавейки утепленная.

Дымовая труба из нержавеющей стали

Соединения с использованием пакли

Все резьбовые соединения я герметизирую с помощью пакли и пасты. Это надежный и проверенный годами способ герметизации, как по мне, это лучше чем фум-лента, которая, кстати, не разбухает под воздействием воды, хотя и проста в использовании. Сначала я беру немного пакли и аккуратно наматываю на резьбу, наматывать нужно в ту сторону, по которой идет накручивание гайки, затем наношу немного пасты и обмазываю всю паклю, а затем накручиваю гайку. Конечно, не всегда получается с первого раза, но после того как вы по практикуетесь с паклей у вас все получится.

Крепление радиаторов и определение количества секций

Радиаторы я использовал алюминиевые, на мой взгляд, это оптимальный вариант цена качество для частного дома. Для определения количества секций в комнатах используются специальные расчеты, где учитываются теплопроводность материалов (ограждающих конструкций), считаются теплопотери через потолки и стены, но эти расчеты сложны, поэтому на практике многие высчитывают по этой простой формуле.

Расчет количества секций алюминиевого радиатора

Количество секций N я округлял в большую сторону, а в некоторых случаях добавлял по 1-2 секции.

Для скрутки секций радиаторов ключ покупать не обязательно, можно взять в аренду или поступить, как я заранее зная количество секций в каждой комнате попросить продавца скрутить их в момент покупки. Для крепления радиаторов я использовал два вида кронштейнов, по бетону и гипсокартону.

Кронштейны для крепления алюминиевого радиатора

В гостиной я заранее закрепил основу под радиаторы из OSB, а там где использовался гипсокартон, устанавливал металлический профиль CD, это в основном в спальне и детской на втором этаже, все это устанавливал в момент отделки.

Радиатор установленный в гостинойРадиатор установленный в кухнеРадиатор установленный в спальне

При первом заполнении водой и запуске системы, не забываем спускать воздух, используя кран Маевского, на каждом радиаторе.

Прокладка труб

Когда радиаторы закреплены, а котлы установлены и выполнена их обвязка, можно приступать к их соединению друг с другом. В качестве труб я использовал полипропиленовые трубы диаметром 32, 25, и 16. Для отопления и горячего водоснабжения нужно использовать трубы, армированные алюминиевой фольгой или стекловолокном, так как у них меньше температурное удлинение.

Полипропиленовые трубы армированные фольгой (слева) и стекловолокном (справа)

Данные трубы отлично паяются и обеспечивают герметичное, неразъемное соединение. Трубы диаметром 32 и 25 я использовал в качестве транзитных, а трубы диаметром 16 уже использовались при подключении их к радиаторам (см. фото выше)

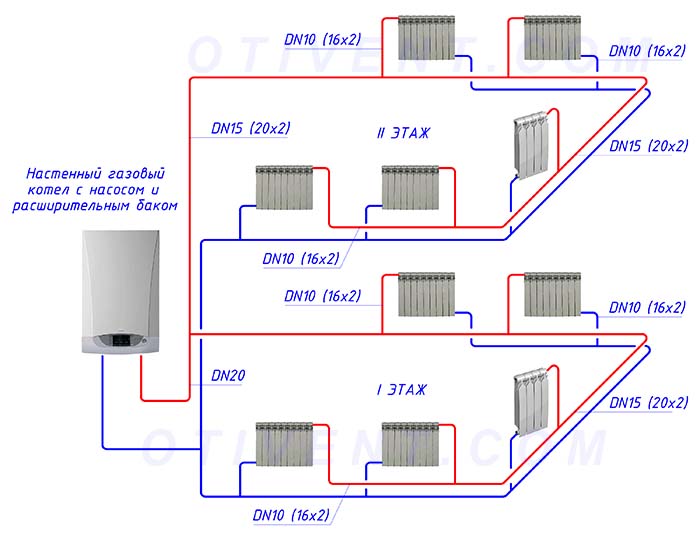

На схеме и фото видно, что у меня смонтирована двухтрубная система водяного отопления с искусственной циркуляцией.

Установка бойлера косвенного нагрева

При монтаже системы водяного отопления я установил бойлер косвенного нагрева. По характеристикам отличная штука. Представляет собой обычный бак объемом 100 л. в котором размещен змеевик (дополнительный контур, находящийся внутри). Вода в баке может нагреваться от тэна как в обычном электрическом бойлере, либо от змеевика, который может греется от солнечного коллектора, твердотопливного котла или от любого другого источника тепла.

На фото ниже бойлер, установленный в гараже, и еще до конца не подключеный, так как работы в ванной еще не закончены.

Бойлер косвенного нагрева в гараже

Заключение

Систему водяного отопления я монтировал вместе с горячим водоснабжением на кухне, только ванная осталась не доделанной. В целом система была заполнена водой, и год два все работало. Сейчас дом стоит не жилой и систему пришлось слить, в целях не замерзания зимой. На данный момент это все основные работы, которые сделаны мною, надеюсь, я доступно изложил ход своих работ.

Если у вас есть предложения или вопросы, пишите в комментариях и я с радостью на них отвечу.

Поделиться новостью в соцсетях

Отопление в частном доме своими руками — легко

4 октября 2019

Многие мужчины задаются вопросом — можно ли сделать монтаж системы отопления в доме своими руками.

Конечно можно. Только напрашивается вопрос — вам важно тепло в доме или комнате, или капитально заморочится чтобы установить систему отопления своими руками.

Если это второй вариант, и вы любите возиться с трубами, паяльниками, сваркой, фитингами, кранами, радиаторами, и для вас понятия “ стройка века” стиль жизни.

Тогда удачи вам.

Можете дальше не читать.

Хотя нет.

Просто для своего интереса, посчитайте сколько драгоценного времени вы гробите, чтобы “типа” сэкономить, а именно:

посчитать количество необходимых материалов

купить все материалы, и да “сэкономить” проехать через весь город, потратить пол дня, чтобы купить на 5 гривен дешевле два крана ( ну а что дешевле — цена проезда, и свое время забудем посчитать)

поиск, покупка, аренда, выпрашивание “за бутылку с закуской” инструментов и приспособ для монтажа системы отопления самостоятельно в доме

научиться паять, варить, “паклевать” соединения.
А ну и конечно что-то испортить или сломать.

потратить не один день чтобы собраться с мыслями и наконец начать делать систему отопления в доме самостоятельно.

100% много чего будет не получаться с первого, второго, и третьего раза.

в своей жизни я встречал три бригады специалистов которым не приходилось дополнительно что-то докупать и остатка тоже не было.
Не ну а шо, полторы трубы и кулек фитингов пригодятся.
Когда???
И кстати Это ВАШИ деньги.

Теперь сюда добавим стоимость самих материалов.

Ну и конечно стоимость энергоносителей — газ дрова уголь пеллеты другое.

Просто представьте сколько лет это всё дело будет окупаться???

Уверенно говорю — более 7 лет, и с учетом того что цены на энергоносители не будут повышаться.

И да, кстати, некоторые подумают и улыбнуться — так у меня будет твердотопливный котел Холмова, ведь он экономичный.

Давайте не будем кривить душой и не будем жить одним днем — сегодняшним:

пока молодые есть здоровье, дровишки можно заготовить, нарубить, да и в топку через каждые 12 часов подкинуть не тяжело, но время летит и как правило никто не молодеет.

по телевизору и интернету увидели китайцев в масках — и это системы отопления тоже.
Дышать нечем, пыль, вонь сумасшедшая

детей и внуков явно не вдохновит перспектива подбрасывать в топку дрова.
Ну не романтика это, ГЕМОРОЙ.

Увлекся я что-то, хотя могу продолжать еще долго.

Если вы не сын или дочь клана Рокфеллеров, а хотите экономить на отоплении, посмотрите чем и как топят в развитых странах.

Если вы еще более дотошный, открываю секрет, смотрите на тенденции развития систем отопления — спрос порождает производство.

Объемы производства и продаж бытовых газовых котлов падают, можете поискать и сравнить сводки продаж мировых лидеров производства. Факт.

Объемы производства и продаж твердотопливных котлов и оборудования…Падают.

Северные страны — Норвегия, Финляндия, Канада и др, там где холодно и умеют считать — ГРЕБУТ системы электроотопления дома для монтажа своими руками из Китая в огромных количествах.

Alibaba подтвердит мои слова.

Случайность???

Не думаю

Это факт.

Думаете электрокотёл спасение???

Ага, для производителя и продавца этих котлов.
А ещё для производителей и продавцов радиаторов, труб, комплектующих, иииии…. монтажников и монтажных организаций.

Самый простой монтаж отопления в доме своими руками — системы инфракрасного отопления.

Всё просто — два отверстия в стене, вкрутить два крепления, повесить инфракрасный обогреватель Венеция, включить в розетку.

ВСЕЕЕеееее.

Живите в тепле не меньше 20 лет.

Ну а гарантия 5 лет — как на Mercedes.

Поделится

Новый комментарий

Войти с помощью

Отправить

Создание отопления частного дома своими руками по инструкции с фото

Сделать отопление частного дома своими руками сможет каждый, кто внимательно изучит размещенные в этой статье рекомендации с фото.

2 января 2018 г. ручная работабаза

Монтируем систему отопления в частном доме своими руками Печное отопление уже уходит в небытие, и большинство частных домов все чаще оборудуются системами отопления (как правило, водяными). Знание и понимание принципов работы водяного отопления необходимо как для избежания кардинальных ошибок при монтаже и проектировании, так и для последующей диагностики неисправностей в его работе. Конструктивные элементы, входящие в систему водяного отопления. Этот вид отопления имеет разные названия: водяной, гидравлический или жидкостный. Несложно догадаться, что все эти названия связаны с основным теплоносителем, который циркулирует по трубам между отопительным прибором (котлом) и радиаторами (конвекторами) – это жидкость (преимущественно вода). Важно понимать, что водяное отопление – это замкнутая система. Котел, трубы и радиаторы являются основными элементами, но не единственными.

Кроме того, он оборудован кранами (или запорной арматурой), расширительным бачком, блоком безопасности и манометром. О них мы поговорим чуть позже. О принципе нагрева воды. В принципе, работа системы отопления достаточно проста. Проходя отопление в котле, теплоноситель (жидкость) за счет расширения (или принудительного) подается по трубам к радиаторам или конвекторам, которые, в свою очередь, отдают тепло в помещение. В связи с тем, что все эти элементы представляют собой замкнутую систему, движение жидкости в ней происходит циклически. Виды жидкостного отопления. Системы водяного отопления делятся по способу циркуляции на две категории: с принудительной (насосной) и естественной (конвективной) циркуляцией. Подробности работы обеих систем будут описаны ниже. Этот вариант довольно прост по составу, однако требует квалификации для монтажа. После нагрева в котле теплоноситель расширяется, а его плотность уменьшается, в результате чего вода поднимается вверх по вертикальному стояку. Вверху системы ставится расширительный бачок, в который вытесняется нагретая жидкость.

После этого она стекает вниз и по обратным стоякам поступает к конвекторам или радиаторам. Остывая, жидкость набирает плотность и возвращается к нагревательному устройству. Для водяной системы отопления есть несколько важных моментов. Во-первых, необходимо правильно подобрать диаметр подающих стояков. Для того чтобы была возможна естественная циркуляция воды, трубы должны быть достаточно большого диаметра. Во-вторых, нужно рассчитать правильный уклон для стояков. От подающего стояка его следует располагать в сторону радиаторов, а для обратного стояка — уклон необходимо делать в сторону нагревательного элемента, т.е. котла. При несоблюдении этих условий естественная циркуляция будет нарушена. Отопление с принудительной циркуляцией. Жидкость здесь приводится в движение насосом (циркуляционным). Для разных систем отопления созданы насосы разной мощности. На иллюстрации показана схема работы этого вида отопления. Нагретая жидкость под давлением, создаваемым насосом, по мере работы подается к подогревателям.

Обратите внимание на клапаны, показанные на схеме. С их помощью регулируется температура на любом радиаторе. В свою очередь клапаны производятся как автоматически, так и вручную. Для устранения воздуха из радиаторов дополнительно устанавливаются краны Мевского, по мере необходимости, с помощью них опускают воздух. Чтобы сделать правильный выбор между водяной системой отопления с естественной циркуляцией и принудительной циркуляцией, следует знать сильные и слабые стороны каждой. Преимущества отопления с естественной циркуляцией:

зависимости от наличия электричества нет, так как система лишена циркуляционного насоса.

Преимущества отопления с принудительной циркуляцией:

типы труб не повредят интерьер дома, так как они обычно аккуратно спрятаны;
из-за возможности регулирования такая система более экономична в отношении расхода топлива;
наличие хорошего напора позволяет устанавливать на радиаторы регулирующие вентили, благодаря чему появляется возможность задать свою температуру для любого помещения;
Допускается использование пластиковых труб вместо стальных, что дополнительно снижает затраты на монтаж и материалы.

Недостатки отопления с естественной циркуляцией:

нет возможности одновременного использования с теплыми полами;
нет возможности регулировки температуры отдельных радиаторов или конвекторов;
невозможность оснащения системы бойлером косвенного нагрева;
больший расход топлива;
сложность установки;
при использовании металлических труб большого диаметра не только увеличивается стоимость, но и портится интерьер дома.

Отсутствие отопления с принудительной циркуляцией:

абсолютная зависимость от наличия электроэнергии, без которой работа системы невозможна.

Теперь вы можете сами смонтировать систему водяного отопления в собственном доме.

Отопление частного дома своими руками

Без отопления в нашей стране вряд ли можно прожить — уж слишком суровые зимы. Если владельцам квартир выбирать не приходится – что есть, тем и греют, то система отопления частного дома – личное дело его владельца. Выберите вариант, который подходит вам лучше всего.

В арендном климате без отопления зимой не выжить

Содержание статьи

1 Типы систем отопления
- 1.1 Печное отопление
- 1.2 Водяное
- 1.3 Воздушное
- 1.4 Электрическое
2 Какую систему водяного отопления выбрать
3
3 9 12
3.1 По способу обращения теплоносителя
3.2 По типу разводки
- 3.2.1 Однотрубные системы
- 3.2.2 Двухтрубная разводка
3.3 По способу подачи теплоносителя
3.4 По типу системы: открытая и закрытая

Типы систем отопления

В частном доме можно реализовать практически любую систему отопления, а также их комбинации. Чтобы правильно выбрать тип отопления, необходимо знать все их особенности, преимущества и недостатки.

Печное отопление

Столетие назад так отапливалось большинство домов, больших и не очень больших. Это просто печь без каких-либо дополнительных элементов. Один или несколько зависели от размера дома и возможностей хозяев. В избах обычно стояла большая русская печь, в домах интеллигенции и знати — более утонченные голландцы или шведы.

Голландцы и шведы еще играют

Печное отопление можно встретить и сейчас, но в основном на дачах, как временное решение для повышения температуры в помещении или как альтернативный источник тепла. В загородных домах можно встретить печное отопление, но уже редкость.

Печное отопление теряет популярность, оно настолько циклично: затопило — горячо, сгорело — холодно. Это очень неудобно. Второй серьезный минус – невозможность регулировать температуру. Интенсивность горения можно менять в некоторых пределах с помощью видов, но не радикально: если дрова горят, то выделяется определенное количество тепла. Его выпуск можно немного «растянуть», ограничив приток воздуха, но лишь немного.

Пример печного отопления двухэтажного дома

Третий недостаток — неравномерное распределение тепла. Отапливаются те помещения, в которые выходят бока печки, и даже тогда пол остается холодным. Кроме того, даже в отапливаемых помещениях у печки тепло, в дальнем конце помещения может быть даже холодно. Четвертый недостаток — необходимость постоянного обслуживания — на долго не оставишь. Приходится постоянно (или почти) находиться рядом с печкой: поддерживать горение, чистить и снова заливать. Все эти причины привели к тому, что печь в частном доме обычно фигурирует как один из возможных источников тепла и редко является основным.

Вода

Самой распространенной системой отопления в нашей стране является водяное отопление, и если говорят, что хотят сделать отопление частного дома своими руками, то 98% имеют в виду именно такую систему. И это несмотря на то, что установка дорогая. Это, пожалуй, самая дорогая система для установки. Но плюсов у него приличное количество, чем и объясняется его популярность.

Состоит из водогрейного котла, трубопровода и отопительных приборов — радиаторов отопления — по которым циркулирует теплоноситель. Чаще всего это вода, но может быть и специальная незамерзающая жидкость. Вся сложность создания этой самой системы трубопроводов – необходимо обеспечить передачу тепла в необходимом количестве.

Водяное отопление – самое дорогое устройство

Первый положительный момент – система может работать как в циклическом, так и в непрерывном режимах. Это зависит от выбора котла. Если источником тепла для такой системы является обычный твердотопливный котел (дрова или уголь), то имеет место цикличность. Чтобы ее практически свести на нет, в систему добавляется тепловой аккумулятор – большой резервуар с теплоносителем, в котором тепло аккумулируется в период интенсивного нагрева. А ночью, когда котел прогорает, аккумулированное тепло поддерживает в доме комфортную температуру.

При наличии в системе любого другого котла — газового, жидкотопливного, пеллетного — зацикливания нет. После выхода системы на рабочую температуру ее выдерживают с довольно небольшим перепадом (при правильном расчете мощностей и конструкции).

Почти готово

Второй положительный момент: большинство современных котлов отопления оснащены автоматикой, которая контролирует их работу и следит за безопасностью. Такие системы могут работать довольно долго без участия человека (за исключением твердотопливных). Третий плюс в том, что требуется редкое обслуживание.

Поэтому в большинстве случаев отопление в частном доме производится водяным. Иногда владельцы даже не задумываются о возможности устройства какой-то другой системы.

Воздушный

Центр системы воздушного отопления также является источником тепла, и обычно это котел, только греет он не воду, как в водяной системе, а воздух. Источником тепла может быть мощный конвектор, работающий на газе, электричестве или жидком топливе.

Для поступления нагретого воздуха в другие помещения от источника тепла проводится система воздуховодов. Движение воздуха по ним может быть естественным (гравитационные системы) и принудительным (вентиляторами).

Теплогенератор и воздуховоды от него

По сравнению с водяным отоплением здесь требуется гораздо меньше денег. В небольших домах — на одну-две комнаты (обычно дачи) — обычно достаточно одного теплогенератора без воздуховодов. В этом случае теплый воздух через открытые двери попадает в другое помещение, согревая и его.

Недостатки здесь очевидны: пока работает теплогенератор — тепло, остановился — сразу стало холодно. Нет тепловой инерции, как в водяной системе (пока вода остывает дом теплый). Второй момент – осушка воздуха. Сушит при других видах отопления, но воздушное отопление частного дома, пожалуй, лидер в этом плане.

Электрика

Отопление частного дома электричеством – одно из самых простых в использовании устройств. Просто купите конвекторы и повесьте их в ключевых местах. Можно под окнами, можно — под потолком. Обе системы работают. Недостатком этих систем являются значительные затраты на поддержание стабильной температуры.

Система состоит из нескольких конвекторов, способных компенсировать потери тепла. В этом случае вообще нет никаких сложностей, кроме разводки подходящего участка и выделения мощности, необходимой для обогрева. Конвектор имеет нагревательный элемент, по которому движется поток воздуха. Проходя вдоль нагревательного элемента, воздух нагревается, разнося тепло по помещению.

Такие конвекторы устанавливаются в частных домах.

Движение воздуха в конвекторе организовано двумя способами: с вентилятором или без него, за счет естественных процессов. Более эффективное принудительное воздушное отопление. Но эта мощность нужна не всегда (а вентиляторы создают шум), поэтому многие модели имеют два режима работы — с вентилятором и без него.

Этот вид отопления достаточно комфортен – современные конвекторы могут поддерживать заданную температуру с точностью до двух градусов. Их работой управляет автоматика, которая включает и выключает их по мере необходимости. При питании они не требуют обслуживания.

Недостатком является то, что активная конвекция (движение воздуха) уносит большое количество пыли. Второй недостаток – пересушивание воздуха, но это недостаток всех систем отопления. Если в качестве нагревательного элемента использовать обычный змеевик, то он выжигает кислород воздуха (нагревается до красного свечения). Но такие элементы сейчас используются только в самых дешевых малогабаритных напольных моделях. Более серьезное оборудование нагревает воздух керамическими нагревателями, которые (почти) не сжигают кислород.

Есть еще такая система, как теплый пол, но это отдельная тема и описывается водяные теплые полы здесь, а электрические — в этой статье.

Какую систему выбрать

Фактический вид отопления частного дома зависит от климата и режима использования помещения. В большинстве стран с мягкой зимой используется электрическое или воздушное отопление. В нашей стране водяное отопление используется на большинстве территорий. Такую сложную систему имеет смысл строить в домах с постоянным проживанием. Тогда такие материальные вложения оправданы.

Чтобы зимой в доме было уютно, нужна надежная система отопления

Виды систем водяного отопления

Так как водяное отопление частного дома устанавливается в большинстве случаев, то рассмотрим, какие оно бывают виды. Есть довольно существенные отличия.

По способу циркуляции теплоносителя

Водяное отопление бывает двух видов: с естественной и принудительной циркуляцией. В системах с естественной циркуляцией используется известное физическое явление: более теплые жидкости поднимаются вверх, более холодные опускаются вниз. Поскольку система замкнута, образуется цикл.

Преимущества такой системы в том, что она энергонезависима, то есть не требует электричества для работы. Это важно во многих сельских районах, где перебои в подаче электроэнергии зимой являются скорее нормой, чем исключением.

Система естественной циркуляции

Еще минусы:

Трубы необходимо использовать большего диаметра — скорость движения теплоносителя низкая, поэтому для передачи достаточного количества тепла требуется больший объем теплоносителя . их необходимо укладывать с постоянным немаленьким уклоном (около 3%), что не добавляет эстетичности помещению.
При естественной циркуляции трубы располагают либо на высоте около метра, что не красит помещение. Второй вариант — разгонная петля, тоже не очень привлекательная. Ситуация лучше с двухэтажными домами. В них второй этаж представляет собой своеобразную разгонную петлю.
Котел также необходим энергонезависимый, а это твердое топливо на дровах или угле. Все остальные требуют питания.
Середина радиаторов должна быть выше середины котла (для обеспечения циркуляции). Если в доме нет подвала, приходится либо поднимать радиаторы вверх, либо делать углубление для котла. Тоже не самое веселое задание.
Отсутствие возможности регулирования скорости движения теплоносителя и теплового режима в помещении.

Циркуляционный насос встраивается в системы с принудительной циркуляцией. Он не создает избыточного давления, просто гонит воду по трубам с заданной скоростью. Такой насос может быть встроен в котел (газовые отопительные приборы) или установлен отдельно на обратке перед входом в котел.

Циркуляционный насос основное отличие системы отопления частного дома с принудительной циркуляцией

Преимущества данного решения:

Трубы укладываются на пол или под пол.
Скорость движения теплоносителя можно регулировать (многоскоростной насос), тем самым регулируя температуру в помещении.
Диаметр труб мал. Для среднего частного дома это обычно 20 мм или около того.
Можно установить любой котел, с любой автоматикой. Автоматика обеспечивает более высокий уровень комфорта и возможность точного поддержания нужной температуры.

По типу проводки

Различают два типа систем:

однотрубные;
двухтрубный.

Однотрубные системы

В однотрубных труба выходит из котла, последовательно обходит все радиаторы отопления и с выхода последних входит на вход котла. Основное преимущество – минимальное количество труб. Недостатков у такого отопительного прибора для частного дома больше:

Лучше в этом плане усовершенствованная система — Ленинградка. В ней у каждого радиатора есть байпас – отрезок трубы, подключенный параллельно отопительному прибору. В этом варианте на входе и выходе радиаторов могут быть установлены шаровые краны, с помощью которых можно отключать радиаторы. При этом теплоноситель будет двигаться по байпасу.

Ленинградка позволяет поставить по два крана на каждый радиатор и при необходимости отключить радиаторы

Двухтрубная разводка

Данная система имеет две трубы, к которым параллельно подключаются радиаторы отопления. По одному патрубку подается горячий теплоноситель, по другому отводится остывший.

Пример двухтрубной системы с двумя контурами

Минусы — большой расход труб, но на вход каждого радиатора вода подается одинаковой температуры, есть возможность установить регулятор на каждый их обогрев устройства, чтобы можно было сбалансировать систему (установить требуемую теплоотдачу для каждого радиатора).

Существует несколько видов двухтрубных систем отопления:

Как выбрать полипропиленовые трубы читайте здесь.

По способу подачи теплоносителя

Различают системы с верхней и нижней подачей теплоносителя. Все схемы выше с нижним распределением. Системы с верхней подачей встречаются редко. В основном они реализуются в двух (или более) этажных зданиях для более экономичного построения системы.

Двухтрубная система с верхней разводкой

По типу системы: открытая и закрытая

Так как температура теплоносителя в системе меняется, меняется и ее объем. Чтобы было что делать с излишками, в систему устанавливаются расширительные баки. Эти баки бывают открытыми (обычный бак) и закрытыми (мембранный). Соответственно, системы называются открытыми и закрытыми.

Открытый расширительный бак обычно размещают на чердаке частного дома. Это, конечно, дешево, но в такой системе происходит постепенное испарение теплоносителя. Поэтому необходимо следить за количеством жидкости или делать автоматический прибор, который будет реагировать на снижение уровня. Обычно это поплавковый механизм (как в унитазе), открывающий/закрывающий подачу воды. Система проста и достаточно надежна, но в ней может циркулировать только вода. Заливать незамерзайки нельзя, так как не допускается изменение их концентрации (а это происходит при выпаривании). Кроме того, большинство антифризов токсичны, а их пары также не лечат.

Открытая система отопления частного дома

Где можно использовать такие баки, так это в системах с естественной циркуляцией — мембранный бак просто не будет работать при таком низком давлении.

Расширительный бак закрытого типа разделен на две половины эластичной мембраной. При недостатке теплоносителя вытесняет его из бачка, при избытке (увеличивается давление) теплоноситель растягивает мембрану, занимая больший объем.

Закрытая система с мембранным баком

Эти системы хорошо работают с принудительной циркуляцией для поддержания стабильного давления.
