Крепление мауэрлата к газобетону — правила и технологические требования
Установка мауэрлата — ответственная процедура, от которой зависит состояние стен. Если монтаж производится на доме из газобетона, придется соблюдать массу дополнительных требований и учитывать технологические ограничения.
Строительство крыши — ответственная процедура, требующая соблюдения действующих нормативов и правил. Особенно, если постройка сложена из газобетона, обладающего специфическим набором технических характеристик. Наиболее важным моментом становится прочность соединения несущих конструкций со стропильной системой. Крепление мауэрлата к газобетону требует учета особенностей материала, его рабочих качеств и условий эксплуатации конструкций крыши. Необходимо организовать равномерное распределение нагрузок, обеспечить неподвижность элементов конструкции и покрытия. Иначе появляется опасность разрушения стен, появления трещин или других нежелательных проявлений. Вопрос серьезный и требует внимательного рассмотрения.
Газобетон, его особенности и рабочие качества
Наибольшей популярностью среди всех разновидностей ячеистых бетонов пользуется газобетон. Это пористый строительный материал, обладающий самым сбалансированным набором технических характеристик. Особенностью ячеистых бетонов является пористая структура, благодаря которой проявляются положительные качества материалов:
- малый вес, позволяющий уменьшить глубину заложения фундамента и сэкономить на его мощности;
- низкая теплопроводность, дающая возможность экономить на обогреве дома.
Возможность сэкономить на фундаменте возникает один раз на стадии строительства, но экономия на отоплении остается на все время эксплуатации дома. При этом, все материалы обладают разными параметрами, но общий набор качеств составляет примерно равное количество достоинств и недостатков. В число минусов входят:
- низкая несущая способность;
- неспособность выдерживать нагрузки на растяжение и на сжатие;
- гигроскопичность.
Газобетон обладает и достоинствами, и недостатками, присущими всем материалам своей группы. Однако, он оказался самым прочным и надежным из всех разновидностей. Кроме того, у газоблоков отмечается ровная и точная геометрия граней, дающая качественную кладку. Монтаж блоков производится на специальный клей, позволяющий делать тонкие швы — от 4до 6 мм. Это делает стены более однородными, уменьшает опасность появления мостиков холода.
Из-за низкой прочности и гигроскопичности газобетон долгое время считался преимущественно теплоизоляционным материалом. И сегодня существуют разные марки плотности с разным соотношением объемов полостей и массива. Наиболее популярна марка D500, которая используется для строительства частных домов. Эти газобетонные блоки обладают примерно равными несущими и теплоизоляционными возможностями, допускают строительство домов до 3 этажей включительно. Другие марки применяются только для утепления (до D400) или для строительства многоэтажных зданий (свыше D700).
Строители долгое время относились к газобетону с недоверием. Интерес к нему возник уже в конце XX века, когда началось активное индивидуальное строительство частных домов. Сегодня разработаны соответствующие нормативные документы (СНиП и СП), регулирующие правила строительства из газобетона и определяющие все технологические операции.
Что такое мауэрлат
Стропильная система скатных крыш представляет собой сложную пространственную конструкцию, основными элементами которой являются стропильные ноги. Это наклонные доски, установленные на ребро и служащие несущими опорами для кровельного покрытия.
Монтаж стропильной системы производится прямо на месте, даже если некоторые детали собраны заранее. Детали имеют большой размер, поэтому, их проще и легче собирать прямо на крыше. При этом, крепить стропила прямо на стены нельзя. Образуются участки точечной нагрузки, разрушающей стеновой материал. поэтому, перед началом монтажа стропильной системы на стены устанавливают мауэрлат — брус, уложенный и закрепленный на стенах по всему внешнему периметру крыши.
Концы стропильных ног крепятся к мауэрлату, который принимает эксплуатационные нагрузки и равномерно распределяет их по всей длине стен. Такой промежуточный элемент позволяет решить массу проблем и обеспечить прочное и надежное соединение всех конструкций.
Материалами для изготовления мауэрлата могут служить:
- деревянный брус 100 × 100, 150 × 150 или 200 × 300 мм, обычный или клееный;
- доски толщиной 50 мм и шириной 100, 150 или 200 мм, соединенные в пачку;
- металлический прокат — швеллер или двутавр.
Устанавливать металлический мауэрлат на газобетон нецелесообразно — он слишком тяжел. Кроме этого, крепить к стальной основе стропильные ноги слишком сложно как в процессе первичного строительства, так и во время ремонта. Еще один недостаток стального мауэрлата состоит в ненадежности газобетона — материал не может удерживать тяжелые элементы, испытывающие переменные нагрузки. Стена из газобетона не способна выдерживать растягивающие или сжимающие воздействия, а вибрационные нагрузки для нее могут быть губительны.
Поэтому, используют только деревянные элементы конструкции.
Монтаж мауэрлата на газобетон
Установка мауэрлата чем-то сродни установке деревянной обвязки по периметру стен, которую производят при укладке пола в доме из газобетона. Единственным отличием является опора — если мауэрлат кладут прямо на стены, то брус, несущий лаги чернового пола, укладывают на поперечные балки перекрытия.
Требования СНиП предписывают укладывать мауэрлат и перекрытия на армпояс. Это элемент усиления стен, представляющий собой ряд U-образных блоков, внутрь которых установлен арматурный каркас и произведена заливка бетоном. Это делается для того, чтобы избежать постепенного разрушения газоблоков из-за колебаний нагрузки от стропил. При этом, в зависимости от конструкции крыши, на практике используются разные способы монтажа. Практически все альтернативные варианты либо заимствованы из технологии кладки кирпича или других штучных материалов из плотных марок бетона, либо придуманы неофициальными бригадами строителей для облегчения работы.
Использовать их на практике не рекомендуется, но знать существующие способы весьма полезно. Это поможет отличить утвержденные технологии от кустарных и некачественных методик. Рассмотрим их внимательнее:
Крепление бруса на скрутки из проволоки
Этот способ используется при строительстве домов из кирпича. Многие строители переняли методику и применяют ее при сборке крыши на домах из газобетона. Преимуществом технологии считается отсутствие армпояса, что ускоряет работу и позволяет экономить материалы.
Суть метода проста. За несколько рядов кладки (для газоблоков это обычно 3-4 ряда) между штучными элементами поперек ряда укладывают отрезки стальной проволоки диаметром 4-5 мм, скрученной вдвое. Затем укладывают недостающие ряды кладки, поверх них размещают двойную полосу гидроизоляции (обычно рубероид). Поверх устанавливают брус, который обхватывают поднятыми концами проволоки. Скрутку делают на углу бруса, чтобы он не смещался и оставался на оси стен.
Этот способ обычно используют строители из так называемых «диких бригад» (шабашники).
Он позволяет достаточно прочно присоединить мауэрлат, но параметры газобетона не позволяют надеяться на длительную службу такого крепления — натянутая проволока проест в материале канавы, плотность крепления снизится. Ветровые нагрузки переменны, проволока станет действовать как пила и быстро ослабнет. Кроме того, сталь скоро заржавеет, что снизит прочность соединений (или вовсе ее уничтожит).
Метод полностью противоречит требованиям СНиП. Поэтому, при строительстве дома своими силами, использовать его не рекомендуется. Если работы ведутся силами неофициальной группы строителей, следует контролировать технологию монтажа мауэрлата и своевременно останавливать работы, если используется крепление на проволоку. Это поможет избежать проблем с крышей уже через 3-5 лет.
Крепление мауэрлата на анкеры и дюбели
Этот способ дает более прочное крепление, хотя он также делается без создания армпояса. Для фиксации бруса используются специальные распорные элементы — дюбели с анкерными болтами.
Необходимо выбирать детали длиной от 30 до 50 см, чтобы обеспечить прочное сцепление с несущими стенами.
Методика монтажа достаточно проста. На поверхность стен (верхний срез) укладывается двойная полоса рубероида (гидроизоляция). Поверх нее устанавливают брус и тщательно выравнивают его по внешней или внутренней кромке газоблоков. После этого сверлят вертикальные отверстия одновременно в древесине и газобетоне, глубина которых позволяет полностью поместить дюбель с анкером. Шаг отверстий составляет 1-1,2 м. Затем забивают дюбели и завинчивают анкера, прочно прикрепляя брус к газоблокам.
На первый взгляд, методика выглядит вполне действенной. Используются штатные крепежные элементы. Их диаметр составляет от 12 мм, что создает достаточно надежное соединение. Однако, эта технология также противоречит требованиям СНиП, а значит — не годится для использования на практике. Прочность установки анкеров в стены из газобетона не соответствует нормативным требованиям. Она годится для навески мебели или бытовой техники.
Однако, для крепления тяжелых конструкций с переменной нагрузкой (ветер, снеговые массы и т.п.) прочности газобетона недостаточно.
Необходимо упомянуть о разновидности этого метода — использовании химических анкеров. Они устанавливаются в гнезда большого диаметра, заполненные твердеющим составом. Анкера погружают в них и выдерживают несколько минут, пока состав наберет конструкционную прочность, после чего завинчивают гайку с широкой шайбой. Соединение химического анкера с газобетоном надежнее, чем при использовании распорных элементов. Однако, этот метод все рано не дает нормативной прочности и считается упрощенным вариантом монтажа.
Установка мауэрлата на стальные шпильки
Это методика монтажа, которая предписана строительными нормативами. Установка мауэрлата производится на армпояс, что обеспечивает нормативную несущую способность, защищает газобетон и другие материалы от раннего разрушения и дает достаточный запас прочности. В качестве крепежных элементов выступают стальные шпильки диаметром от 12 мм, которые заранее крепятся к арматурному каркасу перед заливкой армпояса.
Их приваривают к арматуре с шагом 1-1,2 м в вертикальном положении, перед заливкой прикрывают полиэтиленом.
Установка мауэрлата производится на двойную полосу рубероида. В брусе заранее сверлят сквозные отверстия, центры которых соответствуют точкам установки шпилек. Затем брус устанавливают так, чтобы резьбовые элементы попали в отверстия. Притягивают мауэрлат к стене с помощью гаек с широкими шайбами.
Иногда используют упрощенный метод монтажа, без создания армпояса. Используются шпильки СРТ-12 (ласточкин хвост). Их погружают в заранее просверленные гнезда и закрепляют раствором. Затем действуют обычным способом —укладывают рубероид и брус с отверстиями. Этот метод практически ничем не отличается от описанного выше варианта с дюбелями и анкерами, поэтому, не рекомендуется к применению.
Какой способ выбрать
Крепление мауэрлата к стене из газосиликатных блоков — важная и ответственная процедура. Крыша только выглядит неподвижной и надежной конструкцией. На самом деле, она постоянно испытывает ветровые нагрузки, в зимнее время на нее давит многотонная масса снега.
Иногда она неожиданно сходит с кровли, резко изменяя нагрузку на стопила, кровлю и мауэрлат. Поэтому, прислушиваться к советам самодеятельных строителей, старающихся быстрее закончить работу и получить деньги, не следует.
Необходимо учитывать, что на стенах из газобетона мауэрлат невозможно закрепить с большим запасом прочности. Материал не держит анкерные соединения, к которым прилагаются значительные нагрузки. Поэтому, пренебрегать действующими нормативами в расчете «на авось», настоятельно не рекомендуется. Монтаж должен быть выполнен единственно допустимым способом — с помощью шпилек, приваренных к арматуре армпояса. Иначе судьба стропильной системы остается под вопросом и будет зависеть от сочетания внешних условий. Любой шквальный порыв может сдвинуть ненадежно закрепленный мауэрлат, что будет иметь крайне нежелательные последствия — будут разрушены газосиликатные блоки, сама стропильная система, появятся протечки или трещины в материале.
В сети имеется масса источников, утверждающих о допустимости крепления мауэрлата любым из перечисленных способов, главное, предусмотреть предстоящие нагрузки и выбрать соответствующий вариант.
Однако, следует помнить, что одинаковых условий эксплуатации не бывает, поскольку на качество соединений воздействует огромное количество факторов. Поэтому, необходимо руководствоваться только нормативными документами и строительными правилами, разработанными с учетом всех особенностей материала.
Крепление стропил на стены дома из газобетона
главная — Дома из газобетона
Андрей Дачник 14 сентября, 2016
Возможно, одной из оптимальных конструкцией стропильной системы двускатной кровли для относительно небольшого дома из газобетона (шириной до 8 метров включительно) является система безраспорных наслонных стропил. При такой схеме стропила лежат на коньковом прогоне и мауэрлате, передавая им нагрузку от собственного веса, снега и ветра.
|
Коньковый брус в свою очередь опираются на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Такая конструкция позволит избежать проблем с распором стен, даже если вы или ваши строители соберут стропильную систему неправильно, и она будет создавать распорные нагрузки на стены. Ниже мы рассмотрим, как правильно устраивать стропильную систему, которая не создает распирающих нагрузок на стены дома из газобетона. Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата
Мауэрлат перед установкой обрабатывается антисептиками (ХМ-11, ХМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида). По шагу анкеров в мауэрлате сверлятся отверстия и мауэрлат устанавливается на место. На резьбовые стержни анкеров одевается шайба и гайка, которая затягивается до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — котрое ни в одной цивилизованной стране уважающий себя потребитель не купил бы), то нужно предусмотреть доступ к креплению мауэралта, чтобы раз в год подтягивать эту гайку в течение 5 лет (наиболее интенсивная усадка наблюдаеттся в первый год), пока будет идти высыхание и усадка мокрого дерева. В случае распорной конструкции стропил или в том случае, если вы не знаете будет ли конструкция стропил распорной или безраспорной, с наружной строны от мауэрлата имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку). Что это означает? Стропильная нога в данной фиксирована двумя стальными пластинами (стальной уголок и полосовой соединеительный элемент) и проволчной стяжкой, которые исключают вращение в шарнире мауэрлат-стропило. Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плосой металла вкупе с опорным бруском, подшитым снизу стропила. Если верх стропила при таком узле крепления жеско защемлен, или стропила упираются друг в друга, то при данной конструкции распирающая нагрузка будет передваться на стены дома. Конструктивные способы крепления мауэралата на стене дома из газобетона |
||||
Теперь подробно рассмотрим варианты крепления стропил к мауэрлату как для безраспорных конструкций стропил, так и для распорных конструкций стропил. |
Наслонные стропила не нуждаются в попречных затяжках и подкосах, которые могут значительно сократить полезный объем мансардного этажа под крышей. При ширине дома с двускатной кровлей от 8 до 10 метров применяется либо стропильная конструкция с дополнительными прогонами, подкосами или в виде трехшарнирных ферм. Однако устройство наслонных стропил требует определенного опыта и правильного проектирования, чтобы избежать появления распирающих нагрузок. Большинство самстройщиков, шабашников и гастарбайтеров в России обычно предпочитает устройство классических распорных стропильных схем, где верх и низ стропил соединятеся шарниром с одной степенью свободы (или жестким защемлением), то основная нагрузка передается на внешний контру стен дома из газобетона, и соответсвенно возникают приложенные к стенам распирающие нагрузки. В таком случае необходимо устройство жестко закрепленного мауэрлата, непосредственно связанного в единый контур по периметру здания, либо жестко привязанного к единому контуру опорного монолитного железобетонного обвязочного контура.
Максимальный шаг между анкерами в сейсмоопасных районах составляет 1,2 метра (требования к конструкции согласно Building Code Requirements for Masonry Structures ACI 530-05/ASCE 5-05/TMS 402-05, раздел 1.14.5.3.3).
Проекты домов
Мобильный дом
Проекты домов
Каркасный дом по-норвежски
Сколько стоит дом построить?
Крепление кровли к газобетонной стене. Вам нужен мауэрлат? Установка верхних стропил
Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения больших нагрузок на здание строители прибегают к использованию важного элемента – мауэрлата.
Если строители используют металлические стропила, то возникает необходимость в двутавровом мауэрлате. Крепится к газобетонной стене без армопояса и выполняет две функции:
- распределяет нагрузки, которые передаются на стены здания;
- Стропила крыши крепятся к металлическому мауэрлату.
Подбор строительных материалов
При изготовлении мауэрлата деревянного применяют бруски. При этом специалисты советуют делать крепления из лиственных деревьев, обработанных специальными антисептическими средствами. Балки следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать гвоздями. Это поможет сделать прочную, прочную деревянную конструкцию. Важно, чтобы его размер был меньше ширины газобетонных стен. Балка должна быть закреплена на внутренней поверхности таким образом, чтобы между наружным срезом и креплением оставался зазор в пять сантиметров.
Иногда строители используют кирпич для защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо предусмотреть гидроизоляцию между стенами и балками.
Разновидности крепления
Существуют способы, которыми можно надежно закрепить мауэрлат на газобетон. Необходимо, чтобы крепление было установлено максимально надежно – это поможет избежать смещения кровли. В строительной отрасли принято закреплять элемент с помощью следующих средств:
Гидроизоляция при монтаже
Между мауэрлатом и стеной здания необходима гидроизоляция. Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные материалы. Такая работа крайне важна при возведении здания, иначе в зоне соприкосновения материалов может сконденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершающим этапом монтажа.
Нюансы монтажных работ
В качестве основы используется брус размером от 10х10 до 15х15 см.
Специалисты считают, что предпочтительнее устанавливать массивную деревянную конструкцию по периметру поверхности стены. В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик бруса. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, утеплив пространство между мауэрлатом и бетонной кладкой. Важно помнить, что в местах соприкосновения деревянных балок с бетонной поверхностью происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный строительный материал, уложенный под мауэрлатную конструкцию. Для хорошей гидроизоляции используют два плотных слоя материала. Можно использовать рубероид или более дорогие продукты.
Кроме того, следует учитывать, что при использовании шпилек или анкеров в поверхности газобетона необходимо заранее сделать отверстия.
Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня невозможно установить крепеж точно в вертикальном положении, особенно в жидкой бетонной смеси. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отходить от бетона. Для этой цели специалисты используют ровную деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть остальные. После этого строители переносят точки непосредственно на брус, сверлят отверстия по отмеченным точкам. Затем следует разместить отверстия на закрепленных болтах и стянуть деревянный брусок гайками. С металлической проволокой работать намного проще. Для этого в бруске просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.
Рабочие продевают в подготовленные отверстия металлическую проволоку, закручивая концы.
Мауэрлат крепится к газобетону или пенобетону, как правило, с помощью армирующего пояса, расположенного в верхней части стеновых конструкций.
Именно он становится опорой для мауэрлата и придает большую прочность всему дому.
Зачем нужен армопояс
Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или даже треснет. Для предотвращения таких изменений оборудован армопояс, он также позволяет избежать проскальзывания и деформации блоков, которые вызваны неравномерным давлением общего веса.
Что нужно знать
Функции мауэрлата заключаются в соединении коробки здания, а также в распределении нагрузки по всем стенам. Для изготовления крепежа в основном используется древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.
Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера.
Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, связанных с соседними элементами. Брусья должны находиться внутри кладки, при этом не менее 5-6 см снаружи. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, отдельные части которого скрепляются прямым замком.
Способы крепления мауэрлата к газобетонным стенам
Возможно применение нескольких способов, подходящих для разных условий:
- крепление шпильками, встроенными в кладку;
- анкеровка на основе армопояса;
В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного продевания через балку и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. Затем с помощью металлической проволоки мауэрлат крепится к стене.
армопояс
Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа хомутов любого вида.
Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру стеновых наружных конструкций, при этом прерываний быть не должно. Далее формируется вырез на угловых частях. Для сборки каркаса используют армирование поперечными перемычками, затем его укладывают в желоб с последующей заливкой бетонной смесью. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляются анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном расположении. Так же, как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо предварительно определить оптимальное расположение элементов во избежание совпадения с местами крепления стропил.
Крепление мауэрлата к газобетону с помощью шпилек
Этот вариант оптимален для небольших зданий и крыш с облегченной конструкцией, когда на крышу и стены не приходятся значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или Г-образными элементами. Их крепление осуществляется в течение нескольких рядов к верху, при этом длины должно хватить на контргайку и толщину брусков. Процесс аналогичен анкерному способу: балка надевается на шпильки, когда кладка застывает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.
Достаточную жесткость и надежность крепления формируют привязкой болтов к раме и дополнительным замуровыванием их бетоном. Достаточно надеть мауэрлат на шпильки и с помощью гаек притянуть их к блокам.
При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах.
Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкеры.
Особенности
Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепежа может даже не хватить, даже если используется шнур и уровень, труднее всего работать с жидким бетоном. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка закрепляется на стене. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.
Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения крепежных элементов. В первую очередь между бетоном и деревом образуется надежный утеплитель.
Это необходимо из-за развития интенсивного гниения древесины, для предотвращения этого процесса используется гидроизоляционный материал, укладываемый в два слоя. Можно использовать как современные варианты, так и привычные, например, полиэтилен или рубероид.
При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .
Стоит отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травме во время работы.
Ответная часть скользящая
Монтаж стропил производится после плотной фиксации мауэрлата. Стропильная конструкция может иметь шарнирную или жесткую фиксацию, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).
Навесная версия может иметь другую пару. Наиболее распространенным является крепление с жестким соединением, без движения или вращения. Также используется скользящий интерфейс, обеспечивающий перемещение луча и вращение относительно луча. Последний вариант уменьшает тепловое расширение древесины и усадку здания, что предотвращает передачу распирающих нагрузок на стеновые конструкции.
Для создания скользящей сопряжения используются три технологии:
- использование специального металлического крепежа для соединения стропил;
- вынос балки за стены и фиксация пластиной;
- Создание запила в стропильной доске и установка ее на мауэрлат с помощью уголка, скоб или гвоздей.
Жесткое сопряжение
Без него редко обходятся бетонные и деревянные постройки, а также конструкции из бруса. В связи с тем, что и каркасные, и деревянные дома характеризуются заметной усадкой, при отсутствии возможности одновременного смещения каркаса здания и кровли существует вероятность значительных напряжений, вызывающих повреждение конструкции стен и стропил.
Для создания жесткого сопряжения необходимы опорные бруски длиной 1 метр, закрепленные на гвозди и стальные уголки. с балкой должны упираться в конструкцию мауэрлата в соответствии с напорной магистралью. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают поперечное смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в балке. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.
Заключение
Крепление мауэрлата к газобетону имеет свои особенности, которые необходимо учитывать при обустройстве, так можно предотвратить проблемы с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обращаться к профессионалам, которые гарантируют надежную кровлю, которая долгие годы будет защищать дом от холода и осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.
Коньковая балка в свою очередь опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Ламинированные стропила не нуждаются в поперечных затяжках и раскосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей. При ширине дома с двускатной крышей от 8 до 10 метров применяют либо стропильную конструкцию с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако установка наслонных стропил требует определенного опыта и правильного проектирования во избежание появления распирающих нагрузок. Большинство самостроев, сапожников и гастарбайтеров в России обычно предпочитают установку классических распорно-стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка приходится на перенесены на наружные стойки стен дома из газобетона, и, соответственно, к стенам приложены разрывные нагрузки. В этом случае необходимо установить жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания, или жестко привязанный к единому контуру несущего монолитного железобетонного контура обвязки.
Поэтому при проектировании и строительстве дома из газобетона своими силами рекомендуем во всех случаях выполнять монолитный железобетонный обвязочный пояс по верхнему краю газобетонных стен (не только наружных, но и всех внутренних стен), при котором Т — или Г-образные анкеры с резьбой укладываются по внешнему контуру М12 с шагом 1 метр для жесткого соединения с деревянным брусом мауэрлата (100 х 150 мм, или 150 х 150 мм), на который будут опираться стропила.
Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и создаст расширяющие нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую распирающих нагрузок на стены дома из газобетона.

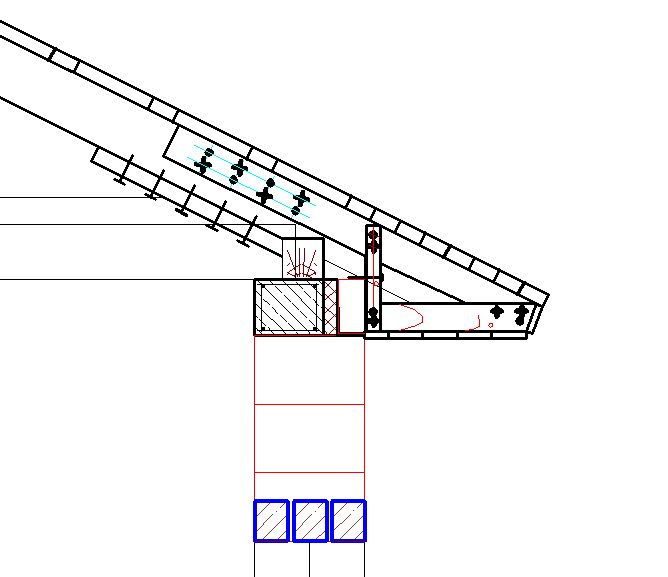

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата
Перед установкой мауэрлат обрабатывается антисептиками (ХМ-11, НМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не кровельного материал).
В мауэрлате сверлятся отверстия согласно шагу анкеров и мауэрлат устанавливается на место. На резьбовые шпильки анкеров надевают шайбу и гайку, которая затягивается до упора. Если используется обычная для России «древесина естественной влажности» (то есть сырая — которую уважающий себя потребитель ни в одной цивилизованной стране не купит), то должен быть обеспечен доступ к креплению мауэральта, чтобы один раз закрутить эту гайку в год в течение 5 лет (наиболее интенсивная усушка наблюдается в первый год), при этом усыхание и усыхание влажного дерева продолжаются. В случае распорной конструкции стропил или если вы не знаете, будет конструкция стропил распорной или безраспорной, имеет смысл устроить контрфорс из пиленого газобетонного блока с внешней стороны мауэрлата (через гидроизоляционную прокладку). На приведенной ниже схеме показано, как крепятся стропила для традиционной распорки с одной степенью свободы для конца стропильной ноги.
Что это значит? Стропильная нога в этом фиксируется двумя стальными накладками (стальным уголком и ленточным соединительным элементом) и проволочной стяжкой, исключающими проворот в мауэрлатно-стропильной петле.
Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плоским металлом, сопряженным с опорным брусом, пришитым снизу стропила. Если вершина стропила с таким узлом крепления жестко защемлена, или стропила упираются друг в друга, то при такой конструкции распирающая нагрузка будет передаваться на стены дома.
Конструктивные способы крепления мауэрлата на стену дома из газобетона
Монтаж мауэрлата на газобетон достаточно прост. Первостепенную роль играет тщательная подготовка всех составляющих: деревянных балок, креплений, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.
Крепление мауэрлата к газобетону
Перед непосредственным креплением мауэрлата следует подготовить основание. Армирующий пояс – обязательное условие для обустройства кровли, если стены выполнены из газобетона или любого подобного материала.
Лента обвязочная железобетонная предотвращает продавливание газобетонных блоков и позволяет равномерно распределить динамические и статические нагрузки, исходящие от кровли, полностью по площади стены.
Устройство армирующего пояса
Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.
Этапы установки :
- установить опалубку по периметру дома. Фронтоны обрабатываются обязательно;
- П-образных блоков создают железобетонный пояс;
- каркас собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
- для жесткого крепления мауэрлата к газобетону шпильки с резьбой устанавливаются с интервалом 1 м. Их диаметр составляет 14 мм;
- блоков залито бетоном марки М-200;
- через неделю можно снимать части опалубки и крепить мауэрлат.
Важно : на этапе подготовки к началу работ строители обязаны рассчитать количество шпилек и будущее расстояние между ними. Места крепления деревянной конструкции к стропилам и места соединения с армирующим поясом следует размещать в разных местах. Проверьте, чтобы количество стропильных ног и стоек было одинаковым.
Подготовка деревянной конструкции
Бруски обрабатываются перед установкой антисептиками предотвращающими гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этой цели подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.
Высококачественные материалы создадут прочную конструкцию. Дерево не должно иметь сучков и трещин. Влажность должна соответствовать строительным нормам.
Если строитель использует «сырую» древесину, должна быть возможность регулировочная анкерная гайка .
Эта операция выполняется один раз в год в течение 5 лет. В этот период происходит интенсивная усушка влажной древесины. По мере высыхания брусков надо будет все меньше и меньше затягивать гайку.

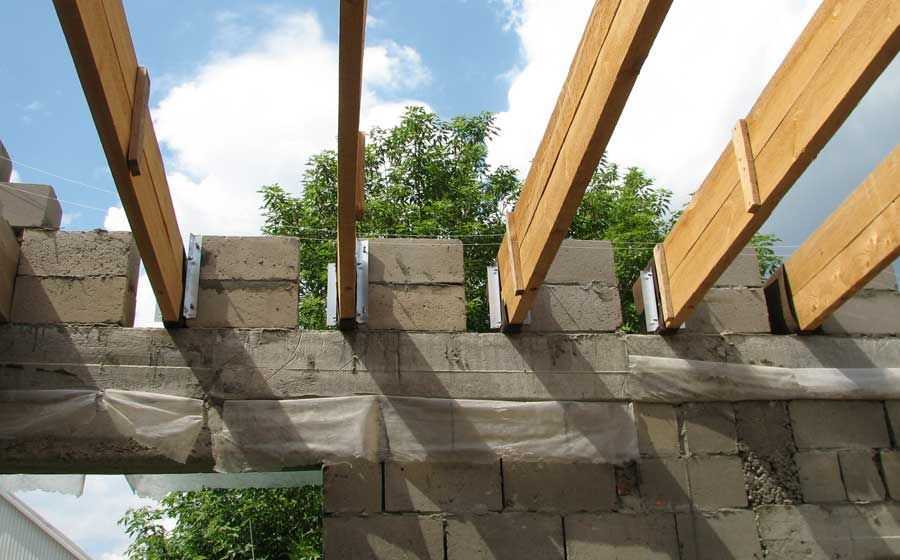

На этом фото хорошо виден один из способов крепления мауэрлата на газобетонные стены.
Как крепить мауэрлат к газобетону?
Используйте анкер с шайбой и гайкой.
Форма анкера: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмических районах между соседними анкерами шаг не должен превышать 1 – 1,2 м.
Механический крепеж типа
Процедура :
- дюбели вставляются в подготовленные отверстия;
- прикрутить крепеж;
- зубья гарпуна плотно запрессованы в газобетон;
- поверхность расширяется;
- конструкция надежно фиксируется.
Отличный вариант установка мауэрлата на газобетон имеет только один недостаток — дороговизна. 1 анкер и специальный дюбель с гарпуном стоит более 3 тысяч рублей.
Еще одно видео о том, как крепить мауэрлат к газобетону.
Установка мауэрлата
Другой способ используется для прочного закрепления мауэрлата в газобетонных стенах. Потребуется химическая капсула . Его стоимость намного ниже – 150 рублей. за единицу.
Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала.
Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.
Завершающий этап
После установки мауэрлата на газобетон приступают к монтажу стропильной конструкции . Есть два способа.
Первый вариант
- в бортах, запилили на 1/3 глубины борта; гвозди
- и металлические уголки позволят надежно зафиксировать стропила;
- гвоздей (2 шт.) забиваются крест-накрест с боков;
- сверху вбивается дополнительный гвоздь; Крепежные уголки
- окончательно фиксируют стык.
Второй вариант
- в стропилах не запиливают;
- снизу подшивается специальный опорный брус, упирающийся в мауэрлат; Вбивается
- гвоздей, как и в первом варианте.
Опорный стержень имеет длину 1 м. Второй вариант подходит для стропил с небольшой высотой.
Крепление обвязочной балки возможно только после точных расчетов и закупки качественных материалов. Покупка брусков ненадлежащего качества при повышенной влажности может привести к нарушению прочности конструкции.
Для крепления мауэрлата к газобетонной стене используйте анкеры со специальными дюбелями или химический способ монтажа. Обязательно в комплекте теплоизоляция армирующего пояса из экструдированного пенополистирола.
Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.
404 — СТРАНИЦА НЕ НАЙДЕНА
Почему я вижу эту страницу?
404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.
Другие возможные причиныВы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.
Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.
Также возможно, что вы непреднамеренно удалили корневой каталог документов или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.
Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.
Как найти правильное написание и папку
Отсутствующие или поврежденные файлыКогда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.
http://example.com/example/Example/help.html
В этом примере файл должен находиться в public_html/example/Example/
Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра e xample и E xample не совпадают.
Для дополнительных доменов файл должен находиться в папке public_html/addondomain.
com/example/Example/, а имена чувствительны к регистру.
Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.
Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши страницу, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».
http://example.com/cgi-sys/images/banner.PNG
В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это не одно и то же место.
Ошибки 404 после перехода по ссылкам WordPress
При работе с WordPress ошибки 404 Page Not Found часто могут возникать при активации новой темы или изменении правил перезаписи в файле .
htaccess.
Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.
Вариант 1. Исправьте постоянные ссылки- Войдите в WordPress.
- В меню навигации слева в WordPress нажмите Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете настраиваемую структуру, скопируйте или сохраните ее где-нибудь.)
- Выберите По умолчанию .
- Нажмите Сохранить настройки .
- Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
- Нажмите Сохранить настройки .
Это приведет к сбросу постоянных ссылок и устранению проблемы во многих случаях. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.
Вариант 2. Измените файл .
htaccess Добавьте следующий фрагмент кода в начало файла .htaccess:
# НАЧАЛО WordPress
RewriteEngine On
RewriteBase / 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]
# Конец WordPress
Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.
Как изменить файл .htaccess
Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.
Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .
htaccess, чтобы эти скрипты могли работать.
Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации.)
Существует множество способов редактирования файла .htaccess- Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
- Использовать режим редактирования программы FTP
- Использовать SSH и текстовый редактор
- Используйте файловый менеджер в cPanel
Самый простой способ редактирования файла .htaccess для большинства людей — через диспетчер файлов в cPanel.
Как редактировать файлы .htaccess в файловом менеджере cPanelПрежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.
Откройте файловый менеджер- Войдите в cPanel.
- В разделе «Файлы» щелкните значок File Manager .
- Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
- Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
- Нажмите Перейти . Файловый менеджер откроется в новой вкладке или окне.
- Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
- Щелкните правой кнопкой мыши файл .htaccess и выберите Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода значок в верхней части страницы.
- Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить.
