Металлические стропила. Достоинства и недостатки стропил из металла

Металлические стропила. Достоинства и недостатки стропил из металла
Металлические стропила — не такая уж новинка, как кажется на первый взгляд. Одной из первых крыш, возведенных с помощью металлических балок, реек и стропил, была крыша Зимнего Дворца в Санкт-Петербурге. Было это ещё в 1832 году и, как известно, дворец стоит до сих пор.

Неоспоримо, что стропила из металла прочнее и надёжнее деревянных, так как они могут выдерживать  значительно большие нагрузки. Но у каждого материала есть свои положительные и отрицательные стороны.
Чаще всего, полностью металлическую конструкцию выбирают для  повышения жесткости крыши, а также для создания стропильных систем, в которых требуется брус длиной более 10 метров. При этом заменяются не только деревянные стропила, прогоны и коньковые опоры, но и мауэрлат. Вместо деревянного бруса укладывается мощный швеллер, к которому, с помощью приваренных уголков, крепятся ноги стропил из металла (крепление деревянных стропил происходит по иному).

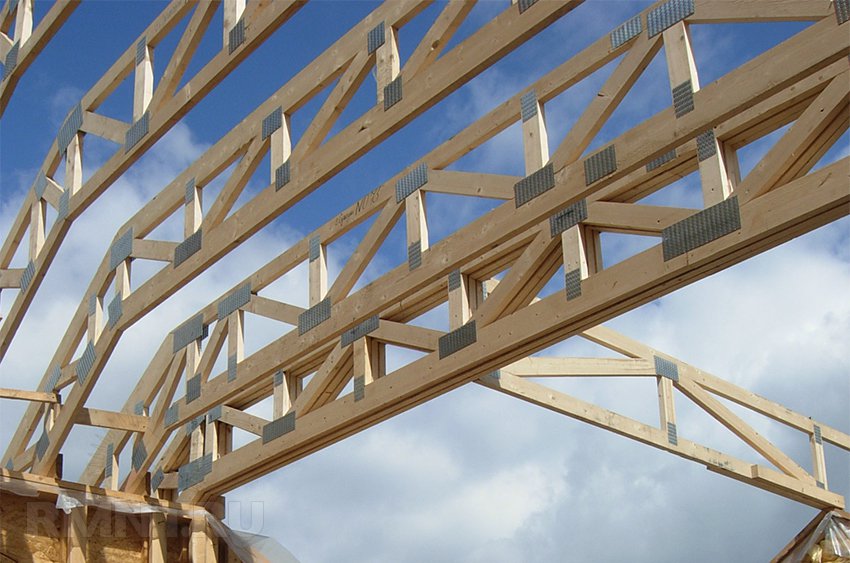

Также практикуется строительство комбинированных стропильных систем, которые имеют при этом некоторые недостатки.
В первую очередь необходимо исключить непосредственный контакт дерева с металлом, так как при перепадах температур на металле появляется конденсат и, если дерево прилегает к нему, то в скорости оно начинает гнить. Поэтому все деревянные элементы должны быть пропитаны защитными влагостойкими и антисептическими составами, а также изолированы от металла рубероидом.
Отдельно следует остановиться на утеплении чердачного помещения. В стропильных системах с металлическими элементами, утеплительный материал нужно прокладывать не между стропилами из металла, как это обычно делается, а над или под ними. При этом нужно оставлять зазор между утеплителем и металлом, дабы устранить возможность намокания утеплителя от конденсата.
Если утеплитель прокладывается под металлическими стропилами, то все составляющие кровельного «пирога» — внутренняя обшивка, пароизоляционный материал, кровельное покрытие (например, профнастил или металлочерепица) и вентиляционный зазор — оказываются выше утеплительного слоя. Только так можно уберечь чердак от потерь тепла и образования мостиков холода.
Другой вариант использования металлоконструкций — это изготовление из металла всей стропильной системы. В этом случае не нужно бояться загнивания дерева, так как деревянные элементы отсутствуют вовсе. В принципе, металлическая крыша — это выгодно, так как она долговечна и  даёт возможность использовать длинные цельные стропила (от семи до тридцати метров).
Металлические стропила можно изготавливать, как самостоятельно, а можно приобретать готовые.

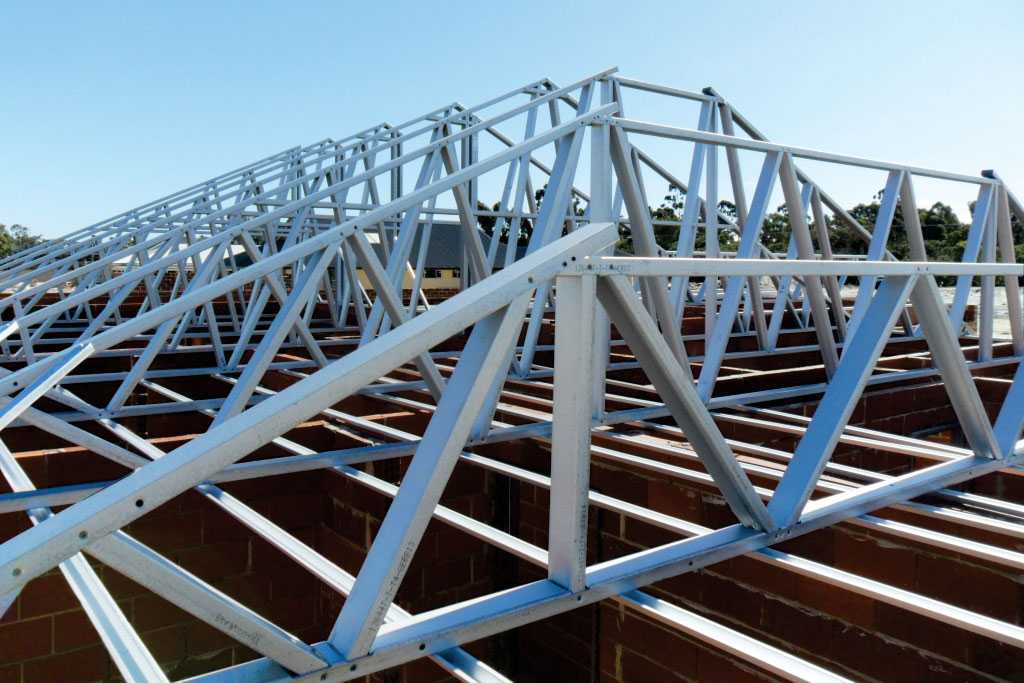

Эти конструкции или, как их ещё называют — фермы, изготавливаются из классических периодических профилей, спаренных уголков и др. Фермы имеют два наклонных плеча, в совокупности образующие треугольник. Они больше подходят для возведения промышленных зданий и  ангаров, потому что  позволяют перекрывать большие по площади и значительные по высоте  помещения.
Применяют фермы также и в модульном строительстве жилых домов, каркас которых также является металлическим. В этом случае фермы заказываются индивидуально под определённый каркас, доставляются на участок, и монтируются совместно с основой.
Из всего вышеописанного можно увидеть, что металлические стропила имеют много преимуществ. Но существуют и недостатки, связанные с доставкой и монтаж конструкций из металла.
Металлические фермы очень тяжелые, и требуется специальная техника, чтобы поднять их на определённую высоту и установить. Также стальные фермы очень плохо переносят повышенные температуры, и в случае пожара через 15-30 минут они провисают и кровля рушится.
Кроме всего вышеизложенного, необходимо отметить, что возведение металлической стропильной системы обойдется в весьма кругленькую сумму.

Металлические стропила и система из профиля для крыши

Всю массу крыши и дополнительные снеговые нагрузки принимают на себя стропила с обрешеткой. Поэтому важно, чтобы конструкция имела высокую несущую способность и была прочной. Обычно для этого используют деревянные материалы, но если скат больше 10 метров целесообразнее применить металл. В прошлом стальные стропила устанавливали только на промышленных зданиях, сейчас ситуация стала меняться. Предлагаем узнать где применяют металлические стропильные системы, как разновидности бывают, а также достоинства и недостатки изделий.

Область применения металлических стропил

Как материал, металл отпугивает строителей своей дороговизной и большим весом. Вручную выполнить монтаж такой крыши очень сложно. Однако, у него высокая прочность и гибкость, что позволяет изготовить кровлю любой формы.

Обычно металлические стропильные системы применяют в следующих случаях:

• когда требуется сделать слишком длинный скат и деревянный брус будет прогибаться под собственным весом;
• создать жесткую, сложную по форме конструкцию.

Как правило, металлическая стропильная система на крышах применяется в коммерческом строительстве: склады, магазины, бассейны и так далее. Стропильная система в частном строительстве редкость, так как сам материал дорогой. Кроме того, доставить длинные стальные балки на объект в черте города сложно.

Популярная БК выпустила приложение, официально скачать 1xBet на Андроид можно перейдя по ссылке без регистрации и абсолютно бесплатно.

В строительстве применяют стропила из металлических прогонов, особые опоры для конька и мауэрлатный брус из швеллера. Крепление скатов происходит через уголки, закрепленные сваркой.

Разновидности металлических систем

Несмотря на то что в статье обсуждаются металлические стропильные системы, их можно разделить по применяемым материалам. Существует две разновидности:

• металлические;
• комбинированные.

В первом варианте каркас изготавливают из стальных профилей с оцинковкой, благодаря чему изделия не боятся влаги. Благодаря повышенной прочности как стропил, так и обрешетки, шаг можно увеличить до двух метров. Детали крепят между собой либо сваркой, либо специального крепежа. Максимальная длина металлической стропильной ноги составляет 30 метров. Срок службы таких конструкций значительно выше деревянных.

Металлические стропильные балки можно сделать самостоятельно, сварив несколько уголков вместе.

Цельно металлические стропила редко производят отдельно, обычно они собираются в готовые фермы в форме треугольника. Их можно встретить на промышленных и спортивных объектах, так конструкция дает возможность перекрывать большие пролеты. Иногда такие фермы используют и при жилом строительстве, когда само здание имеет металлический каркас.

Второй вариант подразумевает комбинацию металла и древесины. При этом прямого контакта материалов нет, так как на стальных деталях при низких температурах образуется конденсат. Лишняя влага разрушает дерево и приводит к гниению, что снижает прочность конструкции.

Для безопасности поверхность древесины обрабатывают влагостойкими средствами и антисептиками. Гарантировать отсутствие воздействия конденсата химическая пропитка не может, поэтому в дополнение используют прокладку из рубероида.

Особенности крепления

Стропила из металла собирают в готовые фермы, они могут треугольные, арочные или трапециевидные. Внутри конструкции к балкам под углом приваривают ребра жесткости, образующие уголки. Благодаря этому система получает дополнительную прочность. Крепление готовых объектов производят одним из двух способов:

1. Сварка. Работа со сварочным аппаратом придает особую прочность конструкции, благодаря чему увеличивается несущая способность. При грамотном расчете крыши из металлических стропил снижается нагрузка на фундамент. Единственным сварочного соединения является потребность в квалифицированных специалистах.
2. Болты. Это довольно быстрый вариант сборки стропильного каркаса. Однако он не отличается особой прочностью и жесткостью конструкции. Его допускается использовать в частном строительстве и на объектах со скатом крыши не больше 10 метров.

В магазинах продаются сварные фермы, рассчитанные на определенные климатические зоны и сделанные по нормативным размерам. Такие изделия подойдут для стандартных домов.

Достоинства металлической стропильной системы

Стропильная система из металла не имеет ограничений по минимальному углу наклона, он может быть вплоть до 1°. Материал позволяет сделать конструкцию любой формы и сложности. Сами балки могут быть собраны из уголков, тавров, профильных труб прямоугольного сечения. Перед тем как собрать готовую стропильную систему проводят точный расчет, учитывающий все возникающие нагрузки: постоянные и временные. Сильные стороны стропильных ног из металла следующие:

• Высокая пожарная безопасность. Металлические фермы и каркасы не горят, что очень важно для крыши. Даже если вспыхнет пламя, такие конструкции не обрушатся.
• Обслуживание. Деревянные детали ежегодно нужно обрабатывать антисептиками и антипиренами. Оцинкованный слой на стальных деталях защищает поверхность от коррозии на протяжении всего срока эксплуатации.
• Отсутствие остаточных материалов.
  Перед тем как смонтировать крышу все детали подготавливают либо на заводе, либо на специальной площадке. После доставки останется собрать конструкцию и крыша готова. При строительстве из дерева остается много мусора в виде обрезков, опилок и так далее.
• Продолжительный срок службы. Грамотно спроектированная и профессионально собранная крыша из металлических стропильных ног простоит 100 лет. Даже самые прочные деревянные каркасы рассчитаны на меньшее время жизни.
• Экологичность. Металлические конструкции не выделяют токсинов и поддаются переработке. Если понадобится переделка крыши, то старые профили можно продать, а вырученные деньги вложить на реконструкцию.

Для стропильных систем из металла с длиной ската от 10 до 12 метров целесообразнее использовать сварное соединение.

Недостатки стропильной системы из металла

Все вышеописанные достоинства больше подходят для промышленного и коммерческого строительства. Такие решения редко применяют при возведении жилых частных домов.

Несмотря на повышенную прочность, большой шаг между стропилам и разряженную обрешетку стоимость конструкции выше деревянной. Помимо этого, к недостаткам относят следующие пункты:

• Теплопроводность. Металл является отличным проводником тепла, поэтому он становится мостиком, передающим холод внутрь здания. В этом отношении дерево лучший вариант. Для решения этой проблемы увеличивают толщину кровли за счет применения слоя утеплителя.
• Транспортировка и монтаж. Часто фермы доставляют уже в собранном виде, а так как они имеют большие габариты, перевозка создает определенные трудности. Кроме того, если деревянный каркас можно собрать вручную, то металлические стропила тяжелые и подаются краном.
• Термическая деформация. При высоких температурах, например, при пожаре, металл деформируется из-за чего дальнейшая эксплуатация становится невозможной.

Применение металлических стропил целесообразно только в том случае, если длина ската больше 10 метров. Еще одно важное условие — нагрузка на квадратный метр 450—600 кг.

Рассчитывая стропильную систему крыши на собственном доме, руководствуйтесь не только затратами на разовое возведение конструкции. Просчитайте будущие расходы на обслуживание стропильной системы, безопасность и срок эксплуатации. Возможно, получится так, что однажды сделанная металлическая крыша будет выгоднее регулярной замены деревянной.

Стальные фермы — Оптовые торговцы металлической кровлей Ноксвилл, Теннесси

Качественные стальные фермы

В настоящее время мы предлагаем эти стальные фермы в нашем магазине в Ноксвилле, штат Теннесси.

Эти стальные фермы обеспечивают быструю и простую сборку комплекта сарая для столбов для подрядчика или для самостоятельного выполнения. Наша металлическая ферменная система является идеальным продуктом для ограждения стен здания с каркасом из стальных ферм. Чтобы сэкономить ваше время и деньги, мы предлагаем вам полный комплект Pole Barn Kit. С помощью нескольких простых кликов мы получим смету, направляющуюся к вам!

Оптовые торговцы металлической кровлей Стальные фермы обычно используются для амбаров, гаражей, складских помещений, манежей и даже домов.

Наши фермы изготавливаются из американской стали

здесь, в США. У нас есть множество стальных ферм для различных функций, включая фронтонные фермы, отдельно стоящие навесы, навесные фермы и многое другое. Для получения более подробной информации свяжитесь с нами.

 Загрузить

​• Стальная ферма Брошюра

• Типы стальных ферментов Мы предлагаем

• Стальные фермы.

Высота боковой стены или стойки

Выбрать Нет Боковые стены Цена Только крыша 80′ 90′ 100′ 110′ 120′ 130′ 140′ 150′ 160′ 170′ 180′ 190′ 200′ 210′ 220′ 230′ 240′ 250′

Комментарии

Стальная ферма Фотографии

Ширина здания *

Выбрать 20′ 24′ 26′ 28′ 30′ 32′ 34′ ‘360’ 3 42′ 44′ 46′ 48′ 50′ 52′ 54′ 56′ 58′ 60′ 62′ 64′ 66′ 68′ 70′ 72′ 74′ 76′ 78′ 80′

Запросить цену или информацию Стальные фермы

Пример проектирования стальных ферм

​​​​​​ Почему следует использовать стальные фермы?

Эти стальные фермы для тяжелых условий эксплуатации рассчитаны на расстояние 10–12 футов друг от друга, что позволяет сэкономить драгоценное время на установку. По сравнению с деревянными фермами, которые обычно располагаются на расстоянии 2-4 фута друг от друга и требуют, чтобы вы приобрели и установили в два раза больше.

Пример:

Сталь: в качестве примера для 50 -дюймового здания потребуется только 6 из наших легко установить стальные фермы, расположенные на 10 футов.

По сравнению с деревянными фермами для 50-футового здания потребуется 18 трудоемких деревянных ферм, расположенных на расстоянии 3 фута друг от друга.



Чем металлические фермы отличаются по цене от деревянных ферм?

Наша металлическая ферма, скорее всего, будет стоить дороже по сравнению с деревянными фермами, но достаточно прочная, чтобы ваш проект потребовал, чтобы вы использовали вдвое меньше или меньше.

Вывод:

Наша система стальных ферм позволяет в целом снизить затраты, сократить трудозатраты на установку и построить здание, способное выдержать испытание временем.

Результаты: Наши металлические фермы сэкономят вам труд и деньги.

Щелкните здесь для просмотра фотогалереи стальных ферм

Выберите *

#1 Цена Только стальные фермы

#2 Цена Фермы и металлическая кровля

#3 Цена Фермы, металлическая кровля и металлические стеновые панели

широкий.
•    Расстояние между стальными фермами составляет 10 дюймов (10 дюймов)

•    Сделано в США из 100% сертифицированной стали USA Steel
Крепежные детали вместе0006

• Bolt вместе проекты фермы

• Предварительно продуманные чашки для прозрачных пучков

• .

Адрес

Информация о комплектах для строительства амбара на столбах

Оптовая торговля металлочерепицей

5204 N Middlebrook Pike

Knoxville, TN 37921
Phone : 865-379-7777
Fax : 865-982-4222

info@metalroofingwholesalers. com

​Hours: 7:30am-5pm ET M-F

​​ Щелкните здесь для просмотра фотогалереи стальных ферм

​

Мы предлагаем доставку по всей стране в любую точку США!

Эл.21

Тел.: (865) 379-7777 • Факс (865) 982-4222 • Бесплатный 1-877-646-6382

Copyright © Metal Roofing Pripes Wholes Pripecy Polise

Стейль и стальные тропы и политика стальных стальных и стальных на крыше и стальная крыша. ПЯТЬ ОСНОВНЫХ ТИПОВ

Производство и изготовление стальных ферм крыши во Вьетнаме, Австралии, Новой Зеландии, Америке и во всем мире. Мы, AM Industries Vietnam, более эффективно и экологично удовлетворяем потребности подрядчиков и строителей.

Изменение климата и пандемия, такие как Covid-19пандемия кардинально меняет нашу строительную отрасль. Мы можем наблюдать постепенное изменение тенденции строительства, переходя от древесных материалов к недревесным материалам, таким как сталь, более прочные, конструкционные композитные материалы и т. д.

Стальная ферма крыши становится одной из лучших альтернатив и наиболее важными элементами конструкции. В этой статье мы предоставим обзор стальной фермы крыши, сравним стальную и деревянную ферму крыши, а также 5 основных типов стальных ферм крыши.



Содержание

• Что такое стальная ферма крыши?
• Стальные фермы крыши и деревянные фермы крыши (древесина)
• Использование стальных ферм крыши в зданиях
• 5 основных типов ферм крыши
• AM Industries Производство стальных ферм во Вьетнаме

Что такое стальная ферма крыши?

Стальная ферма крыши представляет собой треугольную систему прямых взаимосвязанных конструктивных элементов. Отдельные элементы соединяются в узлах сваркой. Внешние силы, приложенные к системе, и реакции опор обычно приложены к узлам.

Когда все стержни и приложенные силы находятся в одной плоскости, система представляет собой плоскость или 2D-ферму. Это тип стальной фермы, который обычно используется в стальных зданиях, где легко обеспечивается поддержка крыш, полов и внутренних нагрузок, таких как коммуникации и подвесные потолки. Его преимущества:

• Большой пролет, который не могут выдержать деревянные балки
• Легкий и прочный
• Уменьшенный прогиб (по сравнению с простыми элементами)
• Возможность выдерживать значительные нагрузки.

Если у вас есть дополнительные вопросы о стальных кровельных фермах (цена, чертежи, процесс) , свяжитесь с нами по электронной почте [email protected] (г-жа Тхань), и мы ответим в течение 12 часов.



Стальные фермы крыши против деревянных ферм крыши (древесина)

Деревянный каркас может быть одним из старейших методов строительства зданий, которые до сих пор широко используются. В среднем на новое жилищное строительство приходится треть всей потребляемой в США продукции из дерева.

Но все меняется. Лесные пожары усиливаются. Стоимость древесины резко возросла, так как все больше людей в штатах реконструируют или строят новые дома после обвала строительства в год пандемии, что привело к нехватке древесины, которая увеличивает стоимость строительства нового дома на одну семью более чем на 35 000 долларов.

С тех пор все больше и больше клиентов задумываются о переходе с деревянных ферм на стальные фермы. Кроме того, разработана конструктивная система целостности между деревянными и стальными фермами. Оба имеют преимущества и недостатки, в зависимости от ваших требований и предпочтений вашего строителя.

90923 Экстремальные условия

Features	Steel Roof Truss		Wood Roof Truss (Timber)
Price	The price is getting more economical		Before generally cheaper than steel фермы, но его цена в последнее время резко возросла
Использование	Предпочтительно как для промышленных зданий (сарай, амбар, мельница, мастерская…), так и для жилых зданий		Предпочтительны для жилых зданий: домов на одну семью, семейных складов…
Срок службы	Стальной каркас может прослужить не менее 50-70 лет при минимальном обслуживании и замене.		Ожидается, что здание с деревянным каркасом из хвойных пород прослужит около 25-30 лет
Вес	Стальной каркас обеспечивает значительно большее отношение прочности к весу, чем деревянный
0326	Стальная рама больше перемещается при колебаниях температуры Устойчива к холоду Сталь устойчива к плесени, гниению, термитам и насекомым Современный дизайн конструкции и другие методы изоляции позволяют легче регулировать температуру.		Обладает большей огнестойкостью, чем незащищенные стальные балки. Подвержен гниению и заражению насекомыми. Обладает лучшими изоляционными свойствами, чем сталь
Установка	Несмотря на то, что фермы крыши со стальным каркасом требуют больше навыков для установки, опытная команда должна быть в состоянии установить их быстро и эффективно время установки		Можно установить без помощи тяжелой машины.
Переработка	100% переработка и экологичность Большая часть металлических ферм состоит из переработанного материала.		Чистая древесина, размерные пиломатериалы, пни и сучья легко перерабатываются. Древесина, прошедшая обработку, покраску, морилку, загрязнение, не подлежит вторичной переработке.

См. примеры использования стальной фермы и каркаса для навеса здесь



Использование стальных ферм крыши в зданиях

Стальные фермы используются в самых разных промышленных и жилых зданиях. В частности, они являются наиболее подходящими решениями для строительных проектов, требующих длинных пролетов и гибких пространств, таких как навесы с пролетами, фабрики, терминалы аэропортов, ангары для самолетов, крыши спортивных стадионов, зрительные залы и другие развлекательные здания. Фермы крыши также используются для перевозки тяжелых грузов, таких как мостовые краны, и иногда используются в качестве передаточных конструкций.



5 основные типы стропильных ферм

Фермы состоят из сборок элементов растяжения и сжатия. При гравитационных нагрузках верхний и нижний пояса фермы обеспечивают сопротивление сжатию и растяжению общему изгибу, а раскосы противостоят усилиям сдвига. Можно создать широкий спектр форм ферм. Каждая из них может различаться по общей геометрии и по выбору отдельных элементов.

В этой статье мы сосредоточимся на представлении 5 основных типов стропильных ферм, которые в основном используются в типичных одноэтажных промышленных зданиях, таких как навесы, фабрики, склады. Стропильные фермы широко используются для выполнения двух основных функций:

• Для несущей нагрузки на крышу
• Для обеспечения горизонтальной устойчивости

Ферма Пратта («N-ферма»)

Ферма Пратта использовалась в течение последних двух столетий как эффективный метод ферм. Он обычно используется в зданиях с большими пролетами, пролет которых составляет от 20 до 100 м. Вертикальные элементы работают на сжатие, а диагональные на растяжение. Это упрощает и обеспечивает более эффективную конструкцию, поскольку сталь в диагональных элементах (при растяжении) может быть уменьшена.

Это дает несколько эффектов: снижает стоимость конструкции за счет более эффективных элементов, уменьшает собственный вес и упрощает сборку конструкции. Этот тип фермы наиболее подходит для горизонтальных пролетов, где сила преимущественно в вертикальном направлении.

Фермы Pratt обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. В обычной ферме Пратта диагональные элементы испытывают растяжение под действием гравитационных нагрузок. Этот тип ферм используется там, где преобладают гравитационные нагрузки. Показана альтернативная ферма Пратта (внизу справа), диагональные элементы которой растянуты для подъемных нагрузок. Этот тип фермы используется там, где преобладают подъемные нагрузки, что может иметь место в открытых зданиях, таких как ангары для самолетов.

Ферма Уоррена

Ферма Уоррена состоит из лонжеронов, соединенных только угловыми поперечинами, образующими попеременно перевернутые пространства в форме равностороннего треугольника по всей длине. Это дает чистую ферму: на каждую отдельную стойку, балку или связь действуют только силы растяжения или сжатия, на них не действуют силы изгиба или кручения.

Нагрузки по диагоналям чередуются на сжатие и растяжение (при приближении к центру), без вертикальных элементов, в то время как элементы вблизи центра должны выдерживать как растяжение, так и сжатие в ответ на временные нагрузки. Эта конфигурация сочетает в себе прочность с экономией материалов и поэтому может быть относительно легкой. Балки одинаковой длины идеально подходят для использования в сборных модульных мостах.

Фермы Уоррена обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. Этот тип фермы также используется для горизонтальной фермы портальных/крановых балок.

Ферма северного фонаря

Одним из старейших и экономичных методов покрытия больших площадей является северный свет. Фермы северного фонаря традиционно используются для коротких пролетов крыш в промышленных зданиях цехового типа. Эта крыша состоит из ряда ферм, прикрепленных к балкам. Следовательно, это позволяет получить максимальную выгоду от естественного освещения за счет использования остекления на более крутом склоне, который обычно обращен на север или северо-восток, чтобы уменьшить приток солнечного света. На более крутой наклонной части фермы типично иметь ферму, идущую перпендикулярно плоскости фермы Северного сияния, чтобы обеспечить большие пространства без колонн. Использование северного сияния для увеличения естественного дневного освещения может снизить эксплуатационные выбросы углерода зданиями, хотя их влияние следует изучить с помощью динамического теплового моделирования.

Пилообразная ферма

Разновидностью фермы северного фонаря является пилообразная ферма, которая используется в многопролетных зданиях. Подобно ферме северного фонаря, обычно включает ферму вертикальной грани, идущую перпендикулярно плоскости пилообразной фермы.

Ферма Fink

Ферма Fink является одним из наиболее распространенных типов ферм, используемых, особенно в жилых домах и пешеходных зонах. Ферма имеет внутреннюю конфигурацию стенки в форме буквы W, чтобы обеспечить максимальное соотношение прочности и материала для пролетов от 5 до 9 м, которые охватывают большинство строящихся сегодня жилых домов.

Ферма Fink обеспечивает экономию с точки зрения веса стали для короткопролетных крыш с высоким уклоном, поскольку элементы подразделяются на более короткие элементы. Есть много способов упорядочить и разделить хорды и внутренние члены. Таким образом, этот тип фермы обычно используется для строительства крыш в домах.
