Инструкция по монтажу кровли из металлочерепицы своими руками

Профнастил, металлочерепица, сайдинг и сэндвич-панели, водосточные системы

• Главная

Технология монтажа, по сути, является аналогичной для большинства типов металлочерепицы, доступных на российском рынке. Следуя данной инструкции и соблюдая предписания производителя, вы сможете избежать ошибок при обустройстве кровли.

Разгрузку металлочерепицы необходимо производить аккуратно, чтобы не повредить ее поверхность. Не следует тащить листы волоком — металлочерепицу нужно переносить в руках, взяв листы по длинной стороне. Металлическая стружка, которая образуется при закреплении листов на кровле, удаляется мягкой щеткой. Загрязнения с поверхности удаляются неабразивными моющими средствами (не содержащими растворителей) или простой водой.

Обработка металлочерепицы

Разрезать листы металлочерепицы следует ножовкой по металлу, электропилой с твердосплавными зубьями или специальными ножницами, но ни в коем случае не абразивными кругами. Все срезы, а также сколы, царапины и другие повреждения на защитном слое обрабатываются краской для предотвращения коррозии.

Устройство обрешетки и вентиляции кровли

• Для гидроизоляции кровли используются антиконденсатные пленки, которые расстилаются вдоль карниза под металлочерепицу. Необходимо предусмотреть, чтобы пленка провисала между стропилами обрешетки на 1-2 см.
• Над гидроизоляционной пленкой монтируются бруски для контробрешетки вдоль стропил (минимальные размеры брусьев – 4*2,5 см).
• Поверх контробрешетки монтируется обрешетка. Шаг обрешетки соответствует шагу волны выбранной вами металлочерепицы. Стоит иметь в виду, что доска, выходящая на карниз, должна быть толще основных на 10-15 мм.

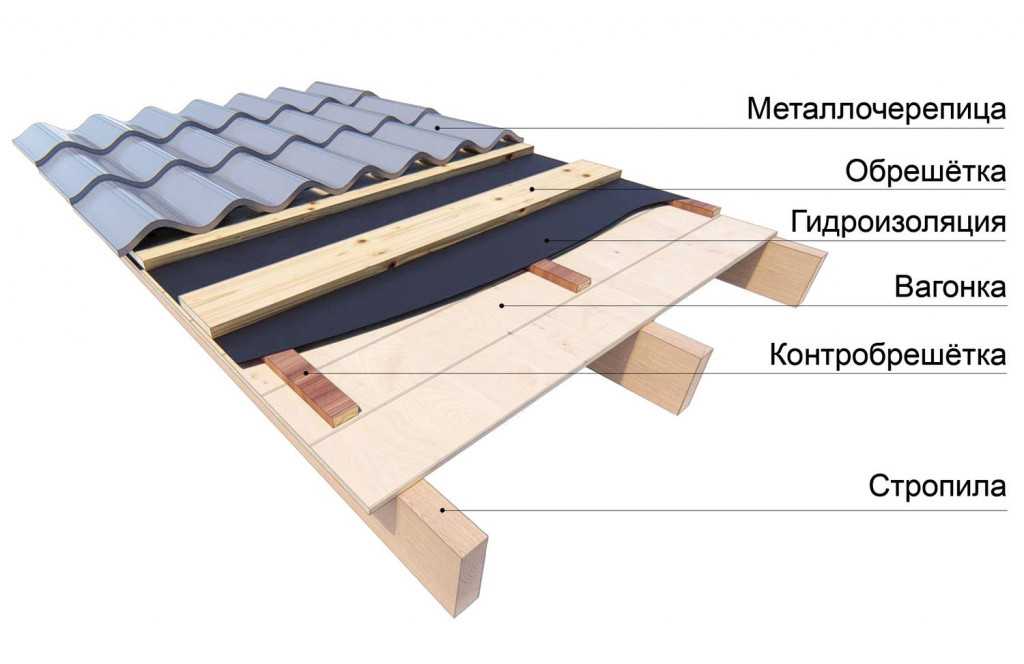

Рис.1. Устройство обрешетки

Карнизная планка и ендова

• Назначение карнизной планки – защита нижней части обрешетки от осадков. Планка прибивается к брусьям обрешетки оцинкованными гвоздями. Гвозди забиваются с шагом 300 мм в шахматном порядке. Стоит предусмотреть нахлест планок до 100 мм.
• В местах примыкания скатов кровли устанавливаются ендовы и накладки на них. Нижняя часть ендовы крепится сверху карнизной планки на сплошную обрешетку. Пространство между металлочерепицей и нижним краем ендовы заполняется пористым уплотнителем.

Рис. 2. Устройство обрешетки

Монтаж листов металлочерепицы

• На двускатной крыше монтаж металлочерепицы начинают с правого или левого торца одного ската. Каждый последующий лист устанавливается на последнюю (первую) волну уже установленного.
• На шатровой крыше монтаж начинается с середины ската, листы укладываются поочередно в разные стороны.
• Капиллярная канавка на листе металлочерепицы должна быть прикрыта последующим листом.
• Выравнивать лист стоит, ориентируясь на карнизную планку.

Рис.3. Укладка листов

Крепление листов

Саморезы для крепления листов металлочерепицы должны быть оснащены уплотнительными шайбами. Саморез крепится в прогибе волны листы сразу под поперечной ступенькой профиля. Ввинчивать саморез необходимо строго перпендикулярно обрешетке. На закрепление 1 кв.м металлочерепицы потребуется от 6 до 8 саморезов.

Рис. 4. Крепление саморезами

Крепление конька и примыкание листов к стене

Листы металлочерепицы под коньком не должны соприкасаться вплотную для обеспечения вентиляции подкровельного пространства. Для монтажа конька к верхнему краю листов крепится уплотнительная лента, конек закрепляется при помощи саморезов с шагом через волну. Нахлест должен составлять около 100 мм. Для крепления конька на шатровых крышах используются специальные Y-образные накладки и заглушки.

В местах примыкания металлочерепицы к вертикальным поверхностям фасада крепятся планки примыканий. Монтируются они на саморезы, с использованием самоклеющегося уплотнителя.

Инструкции по монтажу металлочерепицы: Скачать PDF (5.14Мб)

Ок

Инструкции по монтажу металлочерепицы, замер, доставка, монтаж

Главная/Монтаж/Инструкции по монтажу металлочерепицы

Пошаговая инструкция по монтажу металлочерепицы на крышу. Подробная видео инструкция по установке металочерепицы на кровлю.

Как инструкция помогает сэкономить. Во что обходится ее несоблюдение.

Скачать инструкции:	Почитать на сайте:
Инструкция по монтажу металлочерепицы Poimukate (498 кб) Инструкция по монтажу металлочерепицы Ruukki (1,78 мб)	Цены на металлочерепицу Инструкция по монтажу металлочерепицы Poimukate

Видео инструкции

Инструкция по монтажу металлочерепицы

Доставка, разгрузка и хранение

Чтобы доставить на объект металлочерепицу, необходим автомобиль с открытым верхом (грузят кран-балкой). Листы должны быть надежно закреплены при перевозке. Разгружать необходимо (в зависимости от длины листа) 2-4 рабочим. Поднимать листы надо по одному и аккуратно складывать. Хранить не более двух недель с момента доставки к месту применения до начала монтажа.

доставка металлочерепицы

разгрузка листов

хранение кровли на объекте

Укладка обрешетки

Обрешетка – это основа кровли. Перед монтажом необходимо провести обмер скатов, подготовить деревянные бруски и обработать их антисептиком. Монтаж обрешетки на скаты производится бригадой (2-3 чел.). Шаг обрешетки зависит от типа металлочерепицы. На коньке обрешетка двойная.

контрольный обмер скатов

антисептирование обрешетки

монтаж обрешетки на скаты

шаг обрешетки по шаблону

двойная обрешетка на коньке

Гидроизоляция

Гидроизоляция необходима для защиты от влаги. Можно использовать пленку или мембрану (не требует зазора с утеплителем). Пленка раскатывается по скатам кровли с нахлестом и фиксируется контробрешеткой. Не забывайте выводить гидроизоляцию на карнизе.

направление раскатывания рулонов

фиксация пленки и прогиб

вывод гидроизоляции на карнизе

Карниз кровли

При монтаже металлочерепицы, рекомендуется установить крюки для водостока. Их можно закрепить на стропила или карниз. Далее, карниз закрывается металлической планкой. С помощью двустороннего скотча закрепите гидроизоляционную пленку.

крепление крюков водостока

установка карнизной планки

двусторонний скотч

крепление гидроизоляции

Устройство ендовы

Ендова является важной частью кровли, так как она защищает внутренний угол крыши от протекания. Состоит из двух элементов – нижняя ендова и верхний разжелобок. На стропила монтируется нижняя часть элемента, сверху кладется металлочерепица, и в конце монтируем разжелобок.

узел ендовы

монтаж нижней ендовы

установка верхней ендовы

крепление разжелобка

Отделка трубы

Отделка трубы производится с помощью гладкого листа, из которого гнется планка примыкания. Отметьте на трубе место штробы. Сделайте штробу, промойте ее и залейте герметиком. Вставьте элемент и закрепите на обрешетке. Сверху установите металлический «фартук».

установка фартука вокруг трубы

монтаж листов металлочерепицы

монтаж планок примыкания

отметка на стене

штробление болгаркой

щель очищается от пыли

профиль фиксируется герметиком

крепление к обрешетке саморезами

края листов завальцовываются

планки примыкания вокруг трубы

Мансардные окна

Мансардные окна позволяют сделать дополнительное естественное освещение. Монтаж возможен при использовании двух элементов: оклад и комплект тепло и гидроизоляции. Возможно оснащение системой дистанционного управления.

установка окон в скат кровли

мансардное окно с окладом

Резка листов

Разметьте черепицу. В качестве инструмента необходимо использовать вырубные ножницы. Не используйте искрообразующий инструмент (болгарку). Место отреза закрасьте специальной краской для металла.

разметка листов металлочерепицы

резка специальным инструментом

резанные края закрашиваются

нельзя применять болгарку

Укладка листов

Подъем листов на кровлю осуществляйте осторожно, с помощью 2-3 чел. Не допускайте сгибы и переломы листа. Подровняйте лист по коньку и закрепите его. Уложите следующий. Соблюдайте порядок укладки листов (см. рис.).

подъем листов кровли по направляющим

нельзя допускать переломы

предварительная фиксация поверху

стыковка двух листов

лист подсовывается под предыдущий

порядок укладки металлочерепицы

Крепление

Закрепите листы кровельными саморезами. Обеспечьте правильное крепление, без перетяжек. ЭПДМ-подкладка на саморезе должна быть надежно прижата, но не расплющена.

крепление листа по карнизу

используйте мягкую обувь

правила закручивания саморезов

Установка конька

Существуют полукруглые и прямоугольные коньки. С полукруглыми используются заглушки. Монтаж конька производится после металлочерепицы, длинными саморезами (3,5х70 мм). Под конек необходимо уложить уплотнитель.

прямоугольный и полукруглый коньки

заглушка полукруглого конька

фиксация заглушки на профиле

уплотнители под конек

крепление конька на металлочерепицу

Ветровая планка

Ветровая планка защитит крышу от бокового ветра. Установите планку и закрепите ее длинными саморезами. Обеспечьте герметичность при стыковке ветровой планки с коньком.

монтаж ветровой планки

стыковка ветровой и конька

Цена инструкции по монтажу металлочерепицы

Скачать инструкцию по монтажу кровли можно совершенно бесплатно. Почему тогда такой вопрос? Потому что незнание, как укладывать металлочерепицу, приводит к переделке всей кровли.

Опытные прорабы говорят, что 20-30% кровельных работ – это переделка новых крыш. Но «мастера бродячих бригад», которые их делали, не представляли устройство кровли, в глаза не видели инструкцию и не знают, как укладывать эту самую металлочерепицу. В результате:

• крыша течет,
• стропила загнивают,
• утеплитель мокнет,
• листы кровельного покрытия ржавеют,
• а в мансарде появляется плесень.

И владельцу дома приходится раскошелиться на повторный монтаж кровли.

Цена работ по переделке крыши складывается вот из чего:

1. Стоимость работ по демонтажу старой кровли и испорченного кровельного пирога.
2. Стоимость устройства нового кровельного пирога и монтажа покрытия.
3. Цена металлочерепицы (новой, так как старая за несколько лет могла прийти в негодность, если при укладке не соблюдалась инструкция).

Переделывать кровлю – это заплатить за демонтаж бракованной крыши плюс монтаж новой. То есть примерно 120-150% стоимости возведения кровли «с нуля». Это и есть цена инструкции по монтажу кровли.

Нужна ли инструкция, если кровлю делают строители?

В Финляндии, где финскую металлочерепицу укладывают финские кровельщики, инструкция владельцу дома, скорее всего, не потребуется.

У нас дела обстоят иначе. Члены «бродячих бригад» со всего СНГ не всегда точно знают устройство кровли из металлочерепицы и, вообще, как укладывать металлочерепицу. Хозяину придется регулярно проверять, все ли правильно делается и самому познать теорию кровельного дела. А для этого как раз и необходима инструкция по монтажу кровли из металлочерепицы.

Когда можно не читать инструкцию?

Только в одном случае – если монтаж металлочерепицы осуществляют мастера от компании-продавца. В этом случае можно быть уверенным – они не уйдут, пока не будут выполнены условия договора и подписан акт приемки-сдачи объекта. Результаты хорошей работы можно посмотреть в фотогалерее.

Руководства по установке — Альянс производителей кровельной черепицы

Руководство по установке бетонной и глиняной черепицы TRI Alliance, 2015 г.

создать издание 2015 года. TRI Alliance и WSRCA представили это руководство для официального рассмотрения и выпуска Единого отчета об оценке ЭУ IAPMO (ER-2015), чтобы обеспечить более прочную основу для официальных практик и включенных рекомендаций.

Загрузите одностраничное официальное утверждение IAPMO для Руководства по установке 2015 года здесь.

ПРИМЕЧАНИЕ. Каждому слушателю сертификационного класса TRI Alliance будет предоставлено руководство по установке. Смотрите актуальное расписание.

Печатные копии можно заказать по цене 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Руководство по укладке бетонной и глиняной плитки при сильном ветре, Флорида, 6-е издание — Альянс FRSA и TRI

Дата вступления в силу: 31 декабря 2020 г.
Альянс производителей плиточной кровли (TRI) в партнерстве с Флоридской ассоциацией подрядчиков по кровельным и листовым металлам, Inc. (FRSA) уже более двух десятилетий работают вместе над разработкой руководств по установке, которые представляют надлежащие методы установки, отраслевые стандарты и последние требования кодекса черепицы для рынка Флориды.

Совместный комитет пришел к соглашению о том, что мы должны переписать это руководство таким образом, чтобы учесть последние нормы ветра, исключить системные обозначения, распознать новейшие продукты, уменьшить избыточность, добавить рисунки и нарисовать четкую картину, обеспечивающую ясность для подрядчиков и инспекторов относительно того, какие продукты и процессы приемлемы в регионах с сильным ветром. Комитет также принял рекомендации по нескольким усовершенствованным продуктам премиум-класса и усовершенствованным методам установки для улучшения долгосрочных характеристик кровельных систем из черепицы. Кульминацией усилий комитета стало создание 6-го издания Флоридского руководства по укладке бетона и глиняной плитки при сильном ветре в условиях сильного ветра во Флориде.

ПРИМЕЧАНИЕ. Каждому слушателю сертификационного класса TRI Florida High Wind Installation Manual будет предоставлено руководство. Смотрите актуальное расписание.

Печатные копии можно заказать по цене 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Критерии проектирования бетона и глиняной черепицы TRI Alliance для холодных и снежных регионов

TRI Alliance и Ассоциация кровельных подрядчиков западных штатов объединились для создания этого нового руководства по монтажу в холодную погоду. Разработанный, чтобы дать ответы на вопросы по установке от кровельщиков, подрядчиков, архитекторов и строителей, документ касается потребностей установки в холодном климате и является дополнением к руководствам производителя по установке.

Разъяснение таблиц в 5-м издании Альянса FRSA/TRI для учебных презентаций

Записка от Рика Олсона, президента и технического директора TRI, относительно таблиц ветра, содержащихся в руководстве 5-го издания.

FRSA/TRI Alliance Руководство по установке плитки для сильного ветра во Флориде, пересмотренное 5-е издание, 2014 г. руководства по установке, в которых представлены надлежащие методы установки, отраслевые стандарты и последние требования кодекса для рынка Флориды.

Печатные копии можно заказать по 20 долларов США каждая. Загрузка в формате .pdf бесплатна.

Расписание тренировок

Предстоящие занятия

Инструкции по установке – Florida Metal Roofing Products, Inc.



Определите прямоугольность каждой области кровли, измеряя расстояние от угла до угла. Крайне важно, чтобы площадь кровли была прямоугольной. Должны быть предприняты процедуры для исправления любых нестандартных условий. Все установки требуют водонепроницаемой подложки для защиты от влаги из-за конденсации. Минимальное требование подстилающего слоя для фанерного настила — один слой толщиной

30-фунтовая бумага из рубероида. На ендовах и скатах крыш менее 3:12 необходимо использовать подложку из щебня и клея, такую ​​как Polystick T/U Plus.





Отделка карниза (BT/E-303) устанавливается по прямой линии на линии карниза. Если будет установлено, что карниз не прямой, то на линии карниза следует провести струнную линию, которая будет служить ориентиром для определения прямолинейности установки панели. Каждая часть отделки карниза должна быть перекрыта минимум на 3 дюйма и установлена ​​в соответствии с местными нормами. Для приложений с более низким уклоном или проблемными зонами может потребоваться подложка из льда и воды для дальнейшего предотвращения проникновения воды. Эта подложка будет применяться в соответствии с рекомендациями производителей непосредственно поверх отделки карниза.





Плитка в виде бочонка Florida Metal представляет собой вертикальную панель с шириной покрытия 40 дюймов и индивидуальной нарезкой до длины 40 футов-0. Он устанавливается вертикально от карниза к коньку, причем каждая панель имеет ширину 40 дюймов. Панели укладываются справа налево, при этом первая панель укладывается у правого края кровли с дополнительными панелями внахлест (1) – один гофр с продвижением влево.



СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ:   При обращении с панелями обязательно, чтобы панели полностью поддерживались или переносились на ребро, чтобы не повредить ступени плитки.

Неправильное обращение с панелями может привести к удлинению шага плитки и поставить под угрозу способность эффективно фиксировать каждый боковой нахлест и обеспечивать плотное прилегание к погодным условиям.



Плитка бочкообразной формы Florida Metal предназначена для укладки, начиная с правого края крыши и перекрывая панели по мере продвижения влево. Первая панель должна быть установлена ​​таким образом, чтобы ее нижний край выступал над линией карниза на 1-1/4 дюйма. Поместите первую панель примерно в 4 дюймах от линии карниза и толкайте ее вверх по крыше, пока первая ступенька плитки не коснется края водосточного желоба. Это правильное размещение панели, проверьте перпендикулярность к линии свеса и закрепите максимум 4-4 винтами. Размещайте каждую последующую панель на 4 дюйма дальше линии карниза и снова толкайте панели вверх по крыше, пока первая ступенька плитки не коснется края капельницы. Как только панель будет закреплена, продолжайте, зафиксировав каждую ступеньку плитки и полностью закрутив боковые накладки.

Начните с первого шага в нижней части панели, используя винт 7/8″, затем продолжите этот процесс, используя винты Impax #12-14 x 1-1/4″.



СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ :  Чтобы не поцарапать панели, панель внахлест должна располагаться правой стороной примерно на 1 дюйм влево от линии отступа на нижней панели. Когда панель поднята вверх и первая ступенька плитки встречается с краем капельницы; панель можно отрегулировать вправо, чтобы правый край панели располагался в центре линии отступа. Это правильное выравнивание будет видно по верхнему краю, нижнему краю и боковому краю каждой панели. Правильное выравнивание позволит получить прямые края панели на концах карниза и конька панели, а также плотно зафиксировать боковой нахлест на каждом шаге плитки. Обратите внимание, что боковые накладки рассчитаны на плотное прилегание.



Неправильное обращение с панелями во время установки может привести к небольшим зазорам на боковых нахлестах у ступеней плитки. Такие зазоры рекомендуется заделывать атмосферостойким герметиком. Это сведет к минимуму любую возможность проникновения воды в боковые колени. Для лучшей защиты от атмосферных воздействий можно наклеить бутиловую ленту размером 3/32″ x 3/8″ на гофр дренажного канала с каждой стороны внахлест.



Критическая прямоугольность – Критическая точка панели находится на линии карниза. При установке панелей необходимо проверять каждую третью панель, чтобы убедиться, что панели идут прямо вдоль линии карниза. Обратите внимание, что необходимо принять некоторые меры, если линия свеса не является прямой. Должны быть сделаны регулировки, чтобы гарантировать, что панели устанавливаются перпендикулярно линии карниза. Обратите внимание, что первые 3-3 панели должны быть закреплены на месте с помощью всего нескольких винтов. После того, как панели выровнены должным образом и кромка карниза сохранена, панели можно закрепить в соответствии с нашей стандартной схемой шурупов.



Закрытие карниза представляет собой полосу из вспененного полиэтилена, которая соответствует нижнему профилю панели по линии карниза и имеет покрытие 40 дюймов. Затворы требуются под каждой панелью на линии карниза и устанавливаются в соответствии с деталями карниза. Нижний край наших карнизов снабжен клеем, который помогает закрепить его на месте во время установки. Крышки также имеют «ласточкин хвост» на каждом конце, чтобы помочь правильно выровнять их под панелью. Винты размещаются на высоте 3 дюйма от края панели и не предназначены для прокалывания крышки. Ввинчивание винта в колпачок может привести к разрыву колпачка и снижению его эффективности.



Каждая панель должна быть установлена ​​с использованием рекомендованной схемы крепления. Верх панели на коньке крепится с помощью соответствующего винта с уплотнительной шайбой в каждой канавке в соответствии с деталью конька. Винты должны располагаться в пределах 4 дюймов от линии хребта. В фанерных приложениях; средняя часть (поле) панели крепится винтами WoodZAC 1-1/2″ с уплотнительной шайбой в центре каждого плоского «низкого ребра», расположенного на 5/8 дюйма ниже каждой ступеньки плитки. Боковые накладки закреплены с помощью 7/8″ Impax 9.0116 TM Винты внахлестку с уплотнительной шайбой. Они располагаются на 1 дюйм левее левого края панели и на 5/8 дюйма ниже шага плитки.



Размещение шурупов чуть ниже ступени черепицы позволяет скрыть шуруп за линией тени, которую создает ступенька, что улучшает эстетику крыши.



СПЕЦИАЛЬНОЕ ПРИМЕЧАНИЕ :  Необходимо использовать меловую линию для точного определения горизонтального положения каждого винта. Между сливным каналом и боковой выемкой внахлест есть плоская секция шириной 1-1/4 дюйма; накладные винты должны быть размещены в центре этой 1-1/4-дюймовой секции. Все боковые винты внахлест должны иметь предварительно просверленные отверстия, чтобы обеспечить правильное крепление верхней и нижней панелей.





Оцинкованный фронтонный поддон 24-го калибра (BT/GP-301) должен быть установлен на конце фронтона в соответствии со стандартными строительными нормами. Фронтонная скоба (BT/GC-305 для фанеры) устанавливается путем фиксации открытой кромки в верхней части фронтона (BT/GP-301) и крепления к фасции в соответствии с местными строительными нормами. Облицовка фронтона (BT/G-305C) для фанеры устанавливается путем размещения обшивки таким образом, чтобы она выступала за линию карниза на 4 дюйма. Это позволяет сгибать фронтон на 9 градусов.0 градусов и замкнуты или закрыты по линии карниза. Нижний край фронтона должен зафиксироваться в оцинкованной планке; сложите отделку фронтона над краем фронтона и закрепите узел шипа с помощью # 1 / 4-14 x 7/8 ″ lg. накладной винт с уплотнительной шайбой на расстоянии не менее 16 дюймов от центра. Перекрывайте последовательные детали отделки минимум на 3 дюйма вверх по фронтону.



Поддоны Valley должны быть установлены для обеспечения водонепроницаемости. Перед установкой поддонов в ендовы рекомендуется нанести на ендовы защитный слой Ice & Watershield, такой как Polystick T/U Plus. Первый поддон ендовы устанавливается на линии карниза и разреза в полевых условиях в соответствии с требованиями работы. Каждая последующая впадина перекрывается минимум на 12 дюймов. Силиконовый герметик следует нанести на область перехлеста между ендовами. Универсальное закрытие шириной 1-1/2″ и высотой 2-1/2″ должно быть установлено на поддоне долины непосредственно внутри внешних краев поддона долины. Поддоны ендовы (BT/V-210 для фанеры и обрешетки 1″ x 4″, а также применение металлического настила) крепятся с помощью зажимов, прикрепленных к внешнему краю поддонов, расположенных на расстоянии не менее 24 дюймов по центру. Лоток ендовы BT/V-212 для обрешетки 2″ x 4″ устанавливается с креплением к верхней части обрешетки 2″ x 4″.



Для создания вида открытой долины, связанной с крышей из глиняной или бетонной черепицы, используйте поддон долины «W» BT/V-215, для которого не требуется покрытие долины. Для использования этой долины требуется прямая на панели, параллельная линии долины. Этот разрез должен быть сделан на расстоянии 2 дюймов от линии долины, чтобы обеспечить надлежащий дренаж.



Примечание: Для BT/V-210 требуется крышка ендовы BT/VC-210, которая крепится в центре ендовы с помощью # 9-14 x 1-1/2″ кг. винты расположены на расстоянии 18 дюймов друг от друга, а края крышки долины приклепаны к каждому второму высокому ребру. Для BT/V-212 требуется крышка ендовы BT/VC-212, которая крепится по краям с помощью заклепок, расположенных на каждом втором высоком ребре.





Там, где верхняя часть плиты Florida Metal’s Barrel Tile соединяется с вертикальной стеной, необходимо использовать торцевую отделку (BT/EW-214B или BT/EW-214S), чтобы гарантировать водонепроницаемость установки. Эта отделка торцевой стены изготавливается специально для наклона каждой отдельной крыши. После установки 9.0078 Цилиндр FM Плитка панель, отделка торцевой стены размещается на панели и крепится к вертикальной стене с использованием стандартных строительных методов. Область под отделкой торцевой стенки и над панелью бочкообразной плитки FM закрыта полосой из вспененного полиэтилена, которая соответствует верхнему профилю панели. Эта заглушка размещается на расстоянии ½ дюйма от передней кромки отделки торцевой стенки. Отделка торцевой стенки крепится к панели с помощью 12-14 x 1-1/4″ lg. отделочный винт, прикрепленный к каждому второму высокому ребру на расстоянии 14 дюймов от центра.



Там, где сторона плитки Florida Metal’s Barrel Tile соприкасается с вертикальной стеной, необходимо использовать боковую обшивку (BT/SW-216B или BT/SW-216S) и боковой поддон (BT/SWP-217) для гарантия водонепроницаемости установки. Боковой поддон устанавливается вдоль основания вертикальной стены и устанавливается в соответствии с местными строительными нормами и стандартными методами работы с листовым металлом. После установки панели FM Barrel Metal Tile боковая обшивка помещается поверх панели и крепится к вертикальной стене с использованием стандартных строительных методов. Затем внешний край боковины крепится 12-14 x 1-1/4″ lg. триммерный винт на каждом втором высоком ребре. Любой дождь, который дует ветром вбок под обшивку боковой стенки, будет отводиться через поддон боковой стенки на карниз. Могут быть приняты дополнительные меры для дополнительной защиты от проникновения воды. Лента для плитки, такая как Tile Flash от Protecto Wrap, может быть нанесена вдоль края панели и закреплена на стене. Затем боковая отделка размещается на панели и крепится к вертикальной стене с использованием стандартных методов строительства. Для дополнительной защиты от проникновения воды можно поместить универсальное закрытие под обшивку боковой стенки на расстоянии ½ дюйма от передней кромки.



Примечание. Установка винтов через универсальную заглушку может привести к разрыву заглушки, что сведет к минимуму ее эффективность.



Выровняйте ребро/бедро (BT/RC-101) или Camel-back Ridge/Hip Cap (BT/RC-102) по центру линии хребта. Кепка Flat Ridge Cap (BT/RC-101) имеет длину 10 футов-0 , а крышка Camel-back Ridge Cap (BT/RC-102) имеет длину покрытия 43 дюйма. Обе кепки имеют ширину покрытия 12 дюймов. Поместите ребристую (снаружи) заглушку на панель и под ребристую заглушку по центру фланцев с плоскими краями. Закрепите заглушку конька, используя 12-14 x 1-1/4″ lg. отделочный винт с уплотнительной шайбой на каждом высоком ребре панели. Винт должен проникать в центр ребристой крышки шириной 1-1/2″ на высоком ребре, это предотвратит разрыв крышки. Установите последовательные коньковые заглушки, перекрывая или под напуском не менее 6 дюймов. Герметик необходимо наносить на каждый перехлест, чтобы обеспечить водонепроницаемость. Складывание концов вниз закрывает конец хребта/набедренной повязки (BT/RC-101). Заглушка Camel-back Rige/Hip (BT/RC-102) закрывается на торцевом конце с помощью 180-градусной торцевой заглушки (BT/EC-103).

Для вентилируемого конька используйте нашу вентилируемую систему Trimline Rigid Vent Plus.





Установите подбедренную накладку (BT/SH-201) по линии бедра; эти детали отделки поставляются длиной 10 футов-0. Затем панели Florida Metal Barrel Tile обрезаются, чтобы соответствовать углу бедра. Затем панели располагаются на палубе, совмещенной с краем обшивки под бедрами. С панелями, установленными с обеих сторон отделки Sub-Hip; отцентрируйте 12-дюймовую бедренную ленту (BT/HT-501) на подкладке бедра и прижмите внешние края ленты к конфигурации плитки. Обратите внимание, что этот продукт необходимо наносить на чистую поверхность и нельзя растягивать во время установки. Этот продукт обеспечит водонепроницаемое уплотнение на линии бедер. Накидка для хребта/бедра крепится с помощью 12-14 x 1-1/4″ lg. Шурупы Impax с уплотнительной шайбой примерно на каждом высоком ребре примерно 20 дюймов в центре. Установите последовательные коньковые/вальмовые заглушки, перекрывая или под напуском не менее 6 дюймов. Герметик следует наносить на каждый перехлест, чтобы обеспечить водонепроницаемость. Конец набедренной накладки (BT/RC-101) должен выступать на 4 дюйма за край карниза, чтобы его можно было обрезать и согнуть, чтобы закрыть конец. конец набедренной кепки Camel-back (BT/RC-102) закрывается с помощью 9Заглушка 0 градусов.









Компания Florida Metal Roofing Products, Inc. поставляет гибкие системы гидроизоляции труб, которые подходят для любых проходок круглой крыши диаметром до 19 дюймов. Отрежьте гибкую муфту, чтобы вокруг трубы была прямая манжета шириной не менее ½ дюйма. Сдвиньте отлив вниз по трубе, при необходимости смазывая его водой. Сформируйте и согните алюминиевую основу оклада, чтобы она соответствовала контурам металлической бочкообразной плитки Florida .панель. Герметизируйте отлив, нанеся уретановый/силиконовый герметик между отливом и панелью Florida Metal Barrel Tile . Закрепите планку атмосферостойкими креплениями, чтобы завершить уплотнение.





Краску для подкрашивания Kynar 500® следует использовать всякий раз, когда открывается обрезанный край панели или отделки. Для достижения наилучших результатов пораженный участок следует покрыть ингибитором ржавчины, например, Cold-Galv. а потом покрасил нашей краской. При незначительных царапинах подкрашивайте только пораженный участок; НЕ ПЕРЕПРЫСКИВАТЬ . Ретуширующую краску следует наносить с большой осторожностью только на пораженный участок. Существует разница между блеском окрашенной краски и нанесенной на заводе краской Kynar 500® Paint Finish. Несмотря на то, что цвет подкраски будет точно таким же, подкрашенная область будет казаться более тусклой, чем нанесенная на заводе низкоглянцевая краска Kynar 500®. Для дополнительной защиты от окисления поверх ремонтной краски в зоне воздействия можно также нанести прозрачный лак.



ПОЛЕЗНЫЕ СОВЕТЫ: ​​

1. Рекомендуется, чтобы панели были нагружены на крышу, чтобы свести к минимуму погрузочно-разгрузочные работы и снизить вероятность повреждения ступеней плитки.
2. Панели Florida Metal Barrel Tile должны оставаться сухими при укладке вплотную друг к другу или обеспечивать хорошую вентиляцию листов в условиях повышенной влажности.
3. При обращении с панелями обязательно, чтобы панели полностью поддерживались или переносились на ребро, чтобы не повредить ступени плитки. Неправильное обращение с панелями может привести к удлинению ступени плитки и поставить под угрозу возможность эффективной фиксации каждого бокового перехлеста.
4. Особую осторожность следует соблюдать при обращении с панелями Florida Metal Barrel Tile . Не перетаскивайте панели по другим панелям, это может привести к появлению царапин на окрашенной поверхности.
5. Всегда надевайте обувь с мягкой подошвой при работе с металлической бочкообразной плиткой Florida . Это обеспечит наилучшее сцепление при стоянии и ходьбе по панелям, а также снизит вероятность повреждения плитки. Всегда ходите в ложбине панели, где она поддерживается.
6. Рекомендуется резать панель только с помощью мощного высекателя. Обратите внимание, что другие методы резки, такие как плазменные резаки или дисковые лезвия для резки металла; может оставить металлическую стружку, которая за ночь окислится. Всегда удаляйте щеткой или сдувайте все следы опилок или сколов, образовавшихся при резке панелей и закручивании саморезов, поскольку эти опилки окисляются и вызывают обесцвечивание.
