Монтаж распределительной коробки: установка, расключение

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Виды распред коробок

По материалу корпуса коробки делятся на:

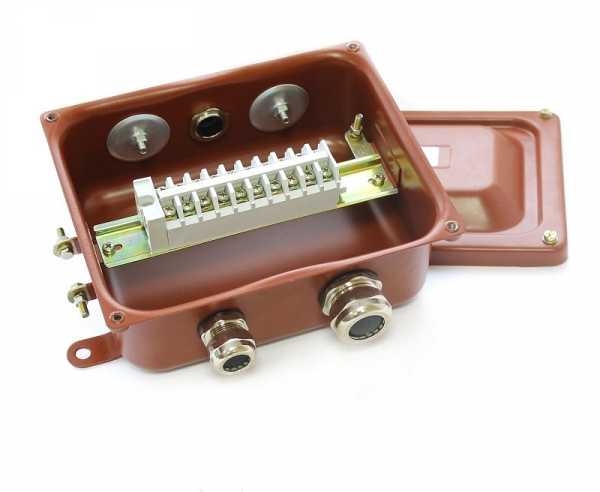

  1. Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  2. Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

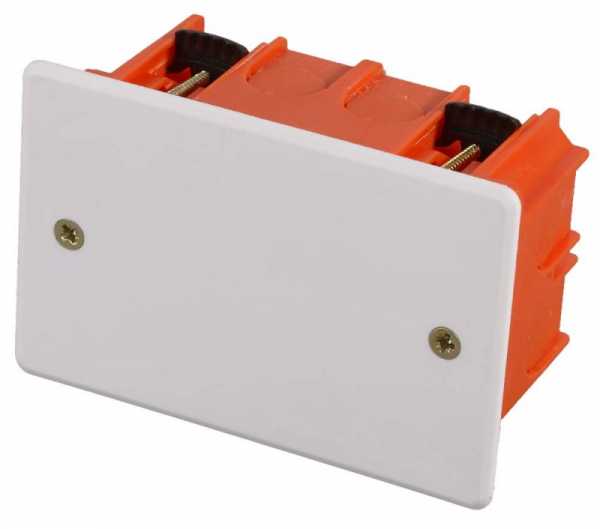

  1. Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

    Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.

    С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.

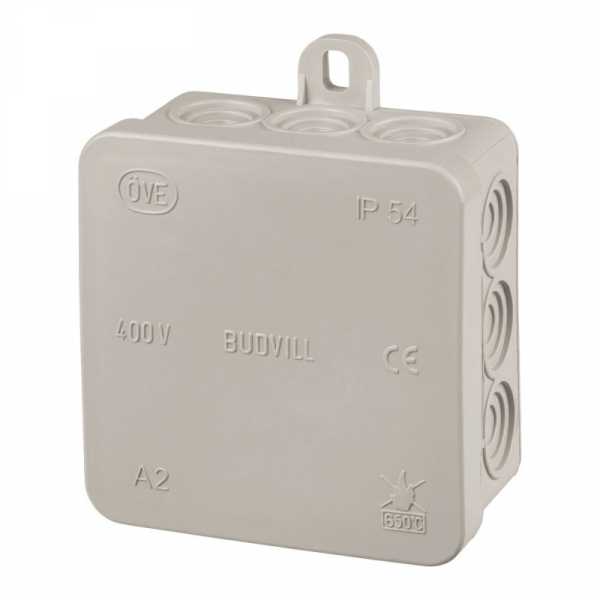

  2. Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.

    Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
  3. Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
  4. Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Монтаж распределительной коробки своими руками

Поскольку речь идет об экономии, рассмотрим, как правильно подключить распределительную коробку в общую электросеть. Перед тем, как выполнить монтаж проводов в распаечной коробке, ее следует надежно закрепить. Способ установки в зависимости от типа коробки различается. Общее одно: перед началом работ проводятся тщательные расчеты и наносится разметка, которая затем фиксируется на схеме энергоснабжения помещения.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

  1. Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
    Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
    Примерная схема базовых коробок выглядит так:
  2. По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

  • Классическое подключение, с использованием распаечной коробки.

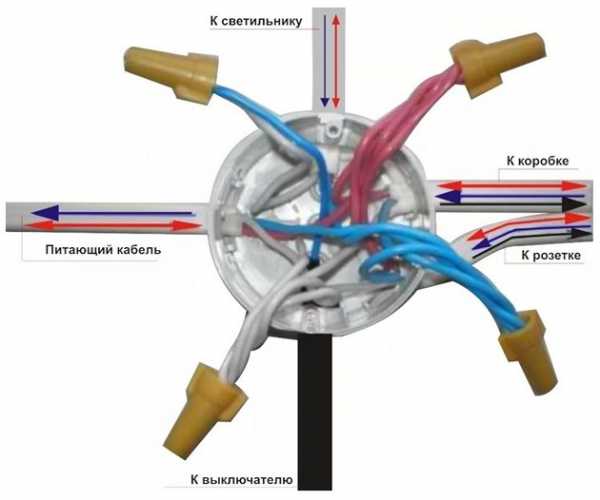

    В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
  • Проводка для светильника без распаечных коробок.
    В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Способы соединения проводов в распределительных коробках

Завести провода внутрь коробки — пол дела. Теперь необходимо выбрать надежное и удобное в обслуживании соединение.

Все соединения кабельных линий подразделяются на две основные категории:

  • Разъемные, то есть проводку можно многократно отсоединить, и подключить обратно, без критичных повреждений провода или соединительного устройства. Например — винтовое соединение на контактных колодках.
  • Неразъемные, то есть при разделении проводников. соединение разрушается. Большой проблемы в этом нет, просто с каждым разом кабель укорачивается, а соединительные устройства приходится покупать заново.

Тип сращивания при расключении коробок, выбирается исходя из конструкции общей сети. Если предполагается периодическое отключение одной-двух ветвей из общей коробочки — лучше выбирать винтовое соединение, или многоразовые быстросъемные клеммы.

Для постоянных соединений, которые не будут размонтироваться по много лет, применяются те-же клеммы, только одноразового использования. Несмотря на явный недостаток: невозможность повторного использования, такие клеммы обеспечивают более надежный контакт, в сравнении с многоразовыми.

Важно! Перечисленные способы позволяют выполнять разводку кабеля с использованием разных проводников: например, алюминий и медь. В данном случае металлы не соприкасаются, и электрокоррозия не грозит потерей контакта.

Если вы используете только медный проводник как в магистральной сети, так и в абонентских ответвлениях, есть более дешевые способы неразъемного соединения проводов:

  1. Скрутка со сваркой. Создает надежный контакт, без опасности получить искрение и нагрев проводки при большой нагрузке.

    Соединение несложное, но требует специального оборудования. В крайнем случае. можно расплавить медные кончики портативной газовой горелкой.
  2. Скрутка с пропайкой. Не так надежно, как с оплавлением кончиков, но при использовании тугоплавких припоев, соединение практически не теряет прочности, даже при нагреве.

    Преимущество — доступность. Мощный паяльник найти проще, чем сварочное оборудование. Основное правило: прочность обеспечивается скруткой, припоем просто заполняем пустоты, улучшая контакт.
  3. Скрутка с механической фиксацией (обжимом). Сомнительный способ, поскольку есть вероятность повреждения токоведущих жил.
  4. Про обычную скрутку нечего и говорить: хотя она и не запрещена, такая техника практически не применяется.

Прямое соединение (расключение)

Можно ли организовать электропроводку без распаечных коробок? При разветвлении не более чем на 2 линии — запросто. Необходимо выполнить несколько условий:

  • Если соединение выполняется скруткой — обязательна пропайка тугоплавким припоем. Можно применять опрессовку.
  • «Т» образные соединения нежелательны, лучше выполнить «Y» образное разветвление.
  • После соединения и проверки на качество контакта, место сростка необходимо тщательно изолировать и защитить от попадания влаги. Особенно, если расключение выполняется в скрытой проводке (стена-штукатурка), либо на улице.

Итог

Каким бы способом вы не выполняли монтаж распределительных коробок, необходимо помнить о главном — сечение кабеля должно соответствовать току срабатывания защитного автомата на входе в линию.

Видео по теме

profazu.ru

Установка распаячных / соединительных коробок

Установку распаячных / соединительных коробок реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на установка распаячных / соединительных коробок, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

При планировании энергоснабжения на объекте, одним из важных вопросов является экономия материалов. Прокладка отдельной питающей линии от автомата защиты до каждого потребителя нерациональна, поэтому на силовой магистрали выполняются узловые точки и разветвления проводов. На каждом дополнительном соединении требуется установка распределительной коробки.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Что такое распределительная (распаечная) коробка

Это электротехническое изделие, представляющее собой замкнутый корпус, выполненный из металла или диэлектрического материала. Второй вариант предпочтительнее, при условии, что материал достаточно надежный с точки зрения пожарной безопасности. То есть он должен быть негорючим, или, как минимум, не поддерживать горение.

Внутри производится соединение силовых кабелей и питающих проводов для потребителей или коммутационных устройств. Распаечная коробка должна обеспечивать защиту внутренних соединений от попадания пыли, влаги, посторонних предметов. Кроме того, изделие предотвращает случайное прикосновение к оголенным участкам электроцепи (токоведущим шинам, контактам).

Форма коробки, равно как ее размеры не регламентируется — формат изделия выбирается исходя из условий монтажа. Однако производители придерживаются определенных стандартов, для совместимости с различной фурнитурой и комплектующими.

Можно ли обойтись вообще без распредкоробок?

Теоретически – да. Но для этого потребуется соединить распределительный щиток и каждое место потребления электроэнергии в квартире отдельным проводом. Это приведет к большому расходу электропроводки и необходимости делать широкие и глубокие штробы. чтобы иметь возможность уложить в них несколько рядов провода.

В конечном итоге недостатки такого способа многократно перевесят недостатки использования распределительных коробок. Экономия за счет отказа от последних будет многократно обесценена повышенными расходами на электропроводку.

В качестве аргумента против использования распределительных коробок можно иногда услышать и такой; хоть прокладка отдельной линии к каждой точке потребления и проигрывает экономически варианту с распредкоробками, зато она безопаснее, поскольку исключает соединение проводов в узловых точках.

На это можно ответить только одно. Правильное, профессионально выполненное соединение проводов в распределительной коробке абсолютно безопасно. При том что каждый имеет право на свою точку зрения, вариант с использование распредкоробок является все же более предпочтительным, чем без них.

Виды распред коробок

По материалу корпуса коробки делятся на:

  • Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
  • Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

  • Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.

  • Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие. С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
  • Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее. Распределительная коробка6 Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.

  • Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.

  • Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

  • Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
  • Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
  • Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
  • Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
  • Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
  • Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
  • В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Установка распределительной коробки

Устройство накладной коробки осуществляется довольно-таки просто, она крепится к стене с помощью дюбелей. А вот монтаж встраиваемой распределительной коробки потребует некоторых усилий и навыков. Потребуется создать специальное посадочное место под нее. Как можно выше, желательно под самым потолком, в стене выбирается ниша, в которую и устанавливается коробка, при этом используется алебастр или цемент.

Однако это относится к последнему этапу работ, вначале же следует произвести устройство сети штроб, по которым к коробке будут подводиться провода. Спуски к электрическим розеткам и выключателям следует делать строго вертикально, для установки горизонтальной проводки можно использовать существующий зазор, пролегающий между плитами перекрытий и стеной.

После завершения устройства штроб и установки подрозетников, необходимо приступать непосредственно к монтажу электрической проводки, при этом установка распределительной коробки является неотъемлемой частью проводимых работ.

Не следует забывать одну важную деталь. Чтобы при соединении проводов в коробке не возникло трудностей, конец каждого провода, выходящего из нее, следует подписывать. Только подвели провод, питающий электрический щиток и сразу подписали его «ввод». Подвели провод от розеток и снова подписали. При этом каждую отдельную цепь, которая подключается к распределительной коробке, следует подписывать отдельно, в этом случае, вы точно не запутаетесь с соединением проводов.

Отстранив на время вопрос об устройстве распределительной коробки, разберемся с тем, какие сечения проводов используются при монтаже электрической проводки. От щитка, расположенного в квартире в каждую комнату подается электрическое напряжение по двух и трехжильному проводу, его сечение не должно быть менее 4 квадратов. Именно такой кабель способен выдержать любого, достаточно мощного потребителя. При этом розетки подключаются с помощью провода, имеющего сечение 2,5 квадрата, а приборы освещения 1,5 квадрата.

Подобрав правильного сечения провода, собрав электрическую проводку, приступаем к завершению монтажа распределительной коробки, выполняем коммутацию в ней всех необходимых проводов.

Достаточно сложная на первый взгляд работа выполняется достаточно легко, если вникнуть в процесс монтажа, понять сам принцип работы проводки. В наличии мы имеем множество проводов и ввод для их подключения. Ввод представляет собой два либо три провода, отличающихся по цвету. По одному из них подводится фаза, по другому «ноль», третий предназначен для заземления. Точно таким же образом подводятся провода к выключателям и розеткам.

В целом механизм соединения проводов теперь понятен: «ноль» к «нолю», фаза к фазе, заземление к заземлению. При подключении проводов к розеткам вообще не возникает никаких трудностей, нужно лишь соединить провода по цветам. Немного иначе обстоит дело с подключением освещения. В этом случае идущая к выключателю уходящая фаза присоединяется к фазе цепи освещения, а «ноль» входа к «нолю» освещения.

Одним из наиболее важных моментов при устройстве электрической распределительной коробки, является надежное и качественное соединение их друг с другом. Если при монтажных работах используется коммуникационная коробка, оснащенная клеммами, дело обстоит проще. Стоит только вставить провода и зажать посильнее винты. А вот в случае, когда устройство коробки не предполагает использование специальных клемм, провода необходимо припаивать. Делается это таким образом – сначала провода скручиваются плоскогубцами между собой, после чего с использованием канифоли или иного специального припоя, а также олова спаиваются. Если ведется широкомасштабный монтаж электропроводки, то зачастую для качественного соединения проводов используется электросварка.

Внутренние распределительные коробки

Монтаж внутренней распределительной коробки следует проводить в следующем порядке:

  • штробление стен для подвода проводов к коробке;
  • создание посадочного места: в стене (блок, бетон или кирпич) с помощью коронки, строго соответствующей по диаметру раздаточной коробке, выбивается углубление;
  • нишу необходимо смочить водой и заполнить раствором гипсовой штукатурки или алебастра;
  • после этого коробка вдавливается в раствор до уровня стены. Вышедшие по краям излишки раствора следует убрать шпателем. Важно придерживать коробку до тех пор, пока не застынет раствор, в противном случае она будет выступать из углубления в стене. Положение коробки фиксируется при помощи строительного уровня, опуски выключателей и розеток должны быть строго вертикальны, для горизонтальной прокладки проводов допустимо использовать естественные зазоры помещения между плитой перекрытия и стеной;
  • соединить провода;
  • закрыть крышку и нанести на нее тонкий слой финишной штукатурки или заклеить обоями.

Установка внутренней коробки существенно упрощается в помещениях с отделкой стен гипсокартоном или другим материалом. Отверстие под посадочное место можно вырезать полотном ножовки по металлу или ножом, коробка крепится к стене двумя саморезами: с внешней стороны коробка крепится к стене каемкой, с внутренней – прижимается «лапкой», поэтому погрешность диаметра вырезанного отверстия недопустима. Кабель закрепляется за гипсокартоном или панелями, которыми обшиты потолок или стены, что облегчает монтаж скрытой коробки ввиду отсутствия необходимости в штроблении стен.

Внешние распределительные коробки

Внешние распределительные коробки наиболее часто имеют квадратную или прямоугольную форму, поэтому необходимо их зафиксировать строго по уровню стены. Корпус коробки крепится к стене при помощи двух дюбелей и саморезов, электрический кабель заводится через специальные уплотнители, в которых вырезаются отверстия, чуть меньшие диаметра кабеля.

Соединение проводов

Монтаж соединений линий электропроводки в законченную систему электроснабжения производится по заранее определенной схеме.

Расчет нагрузок и сечения проводки определяется еще на стадии проектирования, а вот практическая реализация проводится следующим образом:

  1. Концы проводов на 1,5-2 см освобождаются от изоляции.
  2. В случае прокладки проводки из кабелей. имеющих двойную изоляцию внешний – изоляционный слой удаляется на длину 4-5 см.
  3. Провода соединяются в соответствии с цветом. это самое простое и легкое соединение.
  4. С помощью плоскогубцев или иного электромонтажного инструмента, каждая скрутка обжимается, и изолируется либо изолентой, либо пластиковым колпачком.
  5. Если в коробке имеются клеммные или монтажные колодки. то монтаж производится с помощью винтового зажима, путем прижимания проводов соответствующего цвета на одной пластине.
  6. Провода после соединения проверяются и укладываются в коробку, закрывается крышка.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

Монтаж распределительной коробки в доме своими руками

О том, насколько важным элементом для системы электрического питания является распределительная коробка, — может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:

  • равномерно распределяемую нагрузку от элементов, потребляющих энергию;
  • возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
  • удобство при пользовании и ремонте электрокоммуникаций.

В принципе, электрораспределительные коробки — это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.

Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример — медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.

Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.

Технология установки распределительной коробки

Итак, поговорим непосредственно о процессе установки и подключения коммутационной коробки распределения. Если говорить о монтаже самого короба, — тут нет ничего сложного или проблемного. Встраиваемые варианты коробов вмуровывают в стены, а накладные крепят к стенам дюбелями или саморезами. Монтаж встроенной коробки более сложный и трудоемкий, в данном случае подразумевается создание специальной посадочной ниши. В одной из стен, ближе к потолку, необходимо сделать нишу соответствующего размера, именно там короб будет установлен и закреплен при помощи алебастрового или цементного раствора.

Однако данные процедуры относятся уже к завершающему этапу работ. В первую очередь следует заняться созданием «сети» из штроб — каналов, по которым к распределительном коробу будут подведены кабели. Необходимое количество опусков к коробкам выключателей и розеткам должны иметь строго вертикальное положение. Для того чтобы осуществить горизонтальную прокладку кабелей рекомендуется воспользоваться зазорами между плитами перекрытия и стенами.

После окончания подготовки штроб и установки подрозетников переходим непосредственно к устройству электропроводки, — важной частью данного процесса будет монтаж и подключение распределительного короба.

Нередко процесс соединения проводов внутри распределительного короба вызывает определенные затруднения. Для того их избежать рекомендуем тем или иным образом помечать каждый из концов кабеля. К примеру, подводим провод, который подает питание от электрощита, — помечаем соответствующим словом, подводим кабель от блока розеток – то же самое и т.д. Каждая отдельная электроцепь, которую мы подключаем к распределительному коробу, должна быть подписана соответствующим образом, в этом случае путаница впоследствии нам не грозит.

Сечение кабелей

Теперь на пару минут отвлечемся от распределительного короба и скажем пару слов о сечениях кабелей, которые применяются при разводке дома или квартиры. Известно, что подача напряжения в помещения от электрощита, как правило, осуществляется при помощи трех или двухжильного кабеля с сечением не меньше 4-х квадратных миллиметров. Такое сечение позволяет кабелю без проблем выдержать любых мощных энергопотребителей. Для подключения розеток применяются кабели имеющие сечение 2,5 квадратных миллиметра, а для системы освещения достаточно сечения в полтора квадрата.

Итак, определившись с оптимальными значениями сечений проводов, можно приступать процессу их коммутации внутри распределительного короба.

Соединение проводов

С первого взгляда эта работа может показаться достаточно сложной, однако, если хорошо разобраться с принципом работы проводки, все окажется не таким уж трудным. Итак, чем мы располагаем? Есть точка ввода и множество кабелей, которые надо подключить к ней. Вводом называют три разноцветных провода, по которым идут «земля», «фаза» и «ноль». Таким же образом происходит подключение проводов к розеточным группам и коробкам выключателей.

Итак, выполняем соединение кабелей к распределительному коробу по принципу «земля – к земле», «ноль – к нулю», а фаза к фазе». С подключением проводов от розеток, скорее всего, проблем не возникнет, смотрите на цвета, вот и вся наука. В случае с выключателями все несколько по-другому. Идущую прямо к коробке выключателя уходящую фазу присоединяют к фазе ввода, ноль освещения прямо к входному нолю, а фазу, приходящую с выключателя, — к фазе осветительной цепи.

Важнейший нюанс, на который следует обратить особое внимание при монтаже распределительного короба – надежное соединение кабелей друг с другом.

Если мы подразумеваем коммутационную коробку, в которой есть клеммы, — в этом случае обычно проблемы с соединением не возникают. Просто вставляем провода (по инструкции описанной выше) и зажимаем их надежно при помощи винтов. По-другому обстоит дело с коробками, которые не оснащены клеммами. Такие изделия придется дополнительно пропаивать. Проводим данную «процедуру» таким образом. Вначале производим надежную скрутку проводов друг с другом при помощи пассатижей. Затем берем паяльник и спаиваем провода, используя специальный припой и канифоль. Если вы планируете массовую установку большого количества распределительных коробов, для обеспечения надежности соединений лучше воспользоваться электросваркой.

Изоляция

На заключительной стадии работ необходимо произвести надежную изоляцию сваренных или пропаянных вместе проводов. Затем их можно уложить внутрь распределительной коробки, после чего она должна быть закрыта. Выполняя дальнейшие ремонтные работы, постарайтесь не вмуровать короб в стену намертво, рекомендуется оставить к нему удобный доступ, который может понадобиться вам в любой момент.

Видео: Электромонтажные работы в доме

С этим материалом читают также:

Как правильно установить и подключить автомат-предохранитель

Ремонт и замена электропроводки на даче

Монтаж закрытой электропроводки в квартире

sami-stroim.ru

Распределительная коробка для электропроводки виды: монтаж своими руками

Монтаж распределительной коробки в квартире является важным этапом электропроводки, благодаря ей происходит равномерное распределение электрического тока к точкам – потребителям электричества (светильники, розетки, выключатели). Грамотно смонтированная коробка обеспечивает стопроцентное бесперебойное использование электропроводки. По внешним признакам распредкоробка представляет собой конструкцию из металла или пластика с отверстиями по бокам. От коробки отходят провода, которые обеспечивают током все важные электрические приборы.

Для чего нужна распределительная коробка?

Для равномерного распределения электричества проводку разделяют на отдельные группы потребителей. В комнатах в местах соединения проводки устанавливают распределительные коробки.

Распределительные коробки выполняют несколько важных функций в жилых помещениях:

  • обеспечение пожарной безопасности;
  • создание эстетичного вида в квартире.

Внутри коробки расположены провода, благодаря корпусу, они не подвержены механическим воздействиям, что обеспечивает их сохранность.

По принципу установки коробки бывают встраиваемыми и наружными. Встраиваемые устанавливаются в специально подготовленные углубления в стене, а накладные фиксируются на поверхности стены.

Основная функция распределительной коробки

Распределительная коробка позволяет сократить затраты на провода. Если бы её не было, каждый прибор потребления электроэнергии соединялся бы отдельным кабелем. Отсутствие коробки предусматривает увеличение каналов укладки проводов, а визуально это смотрится неэстетично.

Преимущество использования распределительных коробок неоспоримо, и грамотно проведенное соединение проводов обеспечит безопасность помещений. Данное устройство изолирует точки соприкосновения от воздействия горючих материалов стены.

Удобство использования коммутационной коробки обеспечивает легкость в проведении ремонта. Основная функция коробки заключается в том, что за счет неё происходит равномерное распределение электроэнергии по местам расположения основных потребителей. К тому же, такие конструкции коммутационных коробок предполагают добавление новых веток электросетей к уже имеющемуся проводу в случаях необходимости.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

  • накладные, которые устанавливаются снаружи на стену;
  • внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

  1. Пластик.
  2. Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

  • завинчивающаяся крышка;
  • водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

  • круглые;
  • квадратные;
  • прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Важно! Если стены бетонные, то легче и удобнее установить круглые конструкции коробок.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Внутренняя структура распределительной коробки

Конструкция коммутационной коробки состоит из корпуса и крышки, а также боковых вводных отверстий.

Внутренняя полость коробки оборудована клеммами и зажимами для крепления проводов. Обычно при помощи клемм закрепляют вводный кабель, раздельные провода фиксируют при помощи зажимов. Если коробка не оснащена клеммами, то проводки закрепляются между собой методом скрутки.

Недостатком клеммного соединения является то, что после эксплуатации болты могут расшататься и нарушить контакт проводки. Ослабление контакта вызывает нагрев и впоследствии обгорание проводков. Соединение скруткой считается более надежным способом.

Следует учитывать, что соединение алюминиевого и медного проводов в распредкоробке приводит к разрушению соединения и возникновению электрохимического процесса.

Важно! Латунные клеммы обеспечивают качественное соединение алюминиевых и медных проводов.

Правила установки

Коробки, распределяющие электричество, монтируются примерно на расстоянии 25 сантиметров от потолка. В случаях монтажа распределительной коробки скрытым путем крышка должна находиться на поверхности, чтобы её легко можно было открыть и провести работы.

При выборе места для установки коробки скрытым путем нужно позаботиться об обеспечении доступа к ней при соблюдении дизайнерского замысла интерьера в квартире.

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Важно! Для правильного соединения проводов в распредкоробке в целях быстрого проведения в последующем ремонтных работ провода маркируются.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Важно! Провода монтируются в трубах из металла или пластика, обеспечивающих изоляцию от внешних негативных факторов.

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для проведения ремонтных и профилактических работ на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести ремонт распределительной коробки, возможно, заменить провод на провод большего сечения.

Заключение

Все виды работ с электричеством неукоснительно связаны с монтированием коммутационной коробки. Такое устройство является важным звеном в электрической сети, и правильная установка обеспечивает полноценное обеспечение объекта электричеством.

Специалисты рекомендуют устанавливать коробки в каждой комнате, потому что в них соединяются все провода от розеток, светильников и выключателей. В случаях возникновения неполадок с электричеством довольно легко можно установить место локализации поломки и тем самым быстро и без ущерба для других помещений провести ремонт.

Вышеперечисленная информация послужит инструкцией для правильного монтажа распределительной коробки.

superprovodka.ru

Как установить распределительную коробку в кирпичной, бетонной стене (схема)

В случае строительства частного дома, хозяйственных построек или капитального ремонта, приходится прокладывать или менять электрическую проводку, в которой одним из основных элементов являются распределительные коробки. К установке коробок существует ряд требований руководящих документов, ПУЭ и отдельные нормативные акты. Производители делают несколько разновидностей распределительных коробок, каждая модель предназначена для специфических условий установки и эксплуатации. Рассмотрим основные виды коробок, назначение и особенности монтажа. Читайте также статью: →  Распределительная коробка: монтаж и ремонт.

Назначение распределительных коробок

В помещениях зданий на сооружениях различного назначения проводка прокладывается от вводного распределительного щита в большинстве случаев по стенам через распределительные коробки. В некоторых случаях монтаж осуществляется по потолку или полу. В классическом варианте частного дома или квартиры от РЩ отводятся три группы линий:

  • Осветительная;
  • Розеточная;
  • Линии для отдельных нагревательных приборов большой мощности.

На каждую группу в РЩ устанавливается автомат защиты. Нагревательные приборы, электроплиты подключаются, как правило, отдельной линией, минуя распределительных коробок с индивидуальным защитным выключателем.

Осветительные и розеточные линии прокладываются через коробки, в которых делается разрыв цепи для подключения ответвлений к розеткам, выключателям, люстрам плафонам и другим осветительным приборам.

Провода основной линии выбираются большим сечением, чем ответвления, это связано с тем, что на отдельной розетке или осветительном приборе токи нагрузки ограничены мощностью одного прибора. На основной линии сила тока суммарная от нагрузки со всех розеток.

Основные требования к местам установки распределительных коробок

Одним из основных требований ПУЭ является быстрый доступ к распределительной коробке, она недолжна, заставляться мебелью, бытовым оборудованием, замуровываться толстым слоем штукатурки или закладываться кирпичами. В случае ремонта проводки или проведения доработок крышка коробки должна легко открываться. Не рекомендуется устанавливать распределительные коробки в стенах на уровне размещения подвесных шкафов, дюбель или саморез при сверлении может попасть в коробку.

Оптимальный вариант установки распределительных коробок в 15 – 20 см под потолком, ответвления для розеток делаются вертикально вниз

Такая методика позволяет ориентироваться при сверлении стен, чтобы не повредить скрытые провода. При монтаже подвесных потолков делаются люки обеспечивающие доступ к коробкам. В старых помещениях проводку и коробки можно вынести наружу под каркас навесного потолка, в новых строениях это учитывается и делается сразу.

Виды распределительных коробок

Распределительные коробки разделяют по двум признакам, материалу изготовления и конструктивному исполнению.

Материалы:

  • Металлические;
  • Пластиковые.

Металлические коробки старого образца в большинстве случаев используются для установки в деревянных стенах с целью обеспечения пожарной безопасности. Современные модели делаются из пластика.

Табл.1 Распределительные коробки JBR

Модель коробки EcoplastДиаметр в ммТехнологические отверстияСтепень влаго защиты
JBR06060 х 404 — Ø 20 ммIP 44
 JBR06565 х 354 — Ø 20 мм
 JBR07070 х 404 — Ø20 мм
 JBR08080 х 404 — Ø 20 ммIP 44

В зависимости от метода прокладки проводки и материала стен в коробках имеются конструктивные отличия:

  • Накладные коробки для открытой проводки;
  • Внутренние коробки для скрытой проводки;
  • Изделия могут быть квадратной или круглой цилиндрической формы с различной глубиной;
  • Для установки в кирпичные и бетонные стены;
  • Для крепления в стены с полым пространством, в декоративную отделку, гипсокартон, фанеру, ДСП или другие материалы.
Распределительные коробки различных моделей

В зависимости от условий установки выбирается конструкция распределительные коробки и соответствующий метод их установки.

Особенности способов установки распределительных коробок различной конструкции

Самый простой процесс при установке накладных коробок для открытой проводки. Они просто привинчиваются к поверхности стены саморезами или прибиваются дюбелями. В случае с коробками для скрытой проводки в стенах приходится сверлить отверстия соответствующего диаметра и глубины. Размеры коробок выбираются исходя из количества проводов, которые в нее заводятся, чем больше проводов, тем больше должен быть диаметр и глубина коробки.

Установка распределительных коробок в кирпичные и бетонные стены

Отверстия в кирпичных и бетонных стенах, в крайнем случае, можно продолбить молотком и зубилом, но это требует больших усилий и времени. В современных условиях используется перфоратор со специальными коронками различного диаметра, которые имеют победитовые, вольфрамовые или алмазные зубцы по окружности. В центре коронки устанавливается сверло с наконечником из перечисленных материалов, это стабилизирует коронку во время сверления.

Таким инструментом за пару минут высверливается отверстие в бетоне или кирпичной кладке на нужную глубину. После сверления центральная часть в виде цилиндра легко откалывается зубилом.Процесс сверления отверстия в бетонных стенах

Таблица с размерами различных моделей коронок по бетону

Модель коронки Ø сверла/коронки в (мм)Глубина коронки, в (мм)
Super HARD15/10070-150
Диам Алмаз25/600
Bosch20/162
DeWalt25/152
Энкор6880

Перед установкой в технологические отверстия коробки заводятся концы проводов. По периметру отверстия накладывается гипсовый раствор и вставляется стакан на полную глубину, верхние края стакана корпуса коробки должные быть на уровне поверхности стены. После затвердевания раствора можно приступать к разделке и подключению проводов.

Совет №1 Чтобы верхняя грань коробки совпадала с уровнем плоскости поверхности стены устанавливать ее надо после прокладки проводов и штукатурки стен.

Коробки для наружной проводки

В случае с использованием коробок для открытой проводки провода заводятся в технологические отверстия через резиновые уплотнители в виде конуса. Для герметичности ввода срезается определенный уровень верхушки конусообразной заглушки соответствующий диаметру провода, который заводится в коробку. Читайте также статью: → Соединение проводов в распределительной коробке? СХЕМЫ.

Установка распределительных коробок в полые стены (гипсокартон, фанера, другие материалы декоративной отделки)

В гипсокартоне отверстие можно просверлить коронкой по бетону, деревянные плиты сверлятся специальными коронками с несколькими зубчатыми пластинами. Коробки в этих случаях в своей конструкции имеют зажимные планки, которые после установки прижимаются к тыльной стороне листа гипсокартона вращением болтов. Перед установкой через отверстия в коробку заводятся концы проводов. Просверлить отверстия можно обычной дрелью с использованием соответствующей насадки.

Совет №2 Характерная ошибка, перед сверлением коронки перфоратором с коронкой по бетону не забывайте переключать его с режима перфорации в режим обычного сверления. В противном случае кипсокартон может просто проломится, треснет или получится бесформенное отверстие.

Разделка и подключение проводов в коробке

Провода в коробку заводятся на 15 – 20 см, с кабелей типа ПУНП, ВВГ и других подобного типа, внешний слой изоляции снимается почти полностью, оставляют 2 – 3 см перед технологичным отверстием. Изоляция с токопроводящих жил снимается на 7 – 8 см, соединяемые концы проводов в одну скрутку складываются в один пучок, на уровне и среза изоляции зажимаются плоскогубцами.

Примеры скруток в распределительной коробке

Вторыми плоскогубцами зажимаются концы оголенных проводов, первые пассатижи удерживаются на месте, вторые вращаются по часовой стрелке, таким образом, делается скрутка.

Характерная ошибка при скрутке проводов это перекручивание, стягивать жилы надо плотно, но рассчитывать усилие, чтобы провода не лопнули от перетяжки.

Неравномерно выступающие жилы на конце скрутки, ровно откусывают кусачками, по требованиям ПУЭ концы скрутки должны свариваться или пропаиваться. Для сварки можно использовать понижающий трансформатор 220/36В в качестве электрода используется графитовый стержень. На практике большинство электриков игнорируют эти требования, правильно сделанная скрутка обеспечивает надежный контакт.

После скрутки оголенные концы изолируются, это можно сделать различными способами:

  • Обычной ПВХ изолентой;
  • Термоусадочными трубками;
  • Пластиковыми колпачками.

Последнее время появляются коробки с контактными планками, где коммутация осуществляется на клеммах с болтовыми зажимами.

Закончив изоляцию, провода укладываются вовнутрь коробки, так чтобы скрутки не касались друг друга, потом закрывается крышка. Чтобы крышка гармонировала с интерьером, она окрашивается в соответствующий цвет, заклеивается кругом соответствующих обоев или другим материалом.

Схемы подключения проводов могут быть различны, в зависимости от подключаемых элементов проводки. Но есть общие правила:

  • Все провода заземления скручиваются в одну скрутку;
  • Все провода нейтрали скручиваются в отдельную скрутку;
  • Фазные провода тоже скручиваются в одну отдельную скрутку;
  • Провода от розетки в трехпроводной схеме подключаются напрямую к основной линии, один провод к фазной скрутке, второй к нейтрали и третий к заземлению.
  • Осветительные приборы подключаются фазой через выключатель, нейтральный провод от контакта цоколя идет в коробку на скрутку нейтрали, заземление от корпуса осветительного прибора к скрутке заземления.
Для удобства рассключения ПУЭ устанавливает правила, которые определяют назначение проводов по цвету:
  • Синий используется как нейтральный провод;
  • Красный, белый, коричневый и другие как фаза;
  • В качестве заземления проводник с желто-зеленой изоляцией.

Часто задаваемые вопросы

  • Отверстия в коробке сделаны у самого дна, провода подходят выше и мешают установке коробки в отверстие стены, как в этом случае поступить, может снять внешнюю оболочку, а жилы завести к отверстию между корпусом коробки и бетоном?

Нет, провода в отверстия должны входить свободно не пережиматься корпусом коробки. Перед технологическим отверстием в стене делается короткая штроба на глубину ввода, потом она замазывается гипсовым раствором.

  • Есть коробки с крышками, которые плохо закрываются, может лучше покупать с крышкой, которая привинчивается винтами?

Обычно производители делают качественные коробки с плотно закрывающимися крышками. Если коробка закрывалась до установки, значит, будет закрываться и после. В этом случае допускается характерная ошибка при вдавливании коробки в отверстие стены корпус уходит очень глубоко, верхние края ниже уровня поверхности стен. Второй вариант, когда коробка фиксируется гипсовым раствором, корпус деформируется и верхняя часть принимает форму эллипса. В этих случаях круглая крышка или неплотно входит, или вообще не закрывается, будьте внимательны при установке.

Оцените качество статьи:

electric-tolk.ru

Установка распределительной коробки в бетон своими руками

Сегодня, Енот Электрик расскажет вам о нескольких способах установки распределительной коробки в бетон. Электрическая коробка изготовлена из металла или пластика в виде небольшой емкости. Внутри этой емкости во время монтажных работ в помещении соединяют все группы проводников.

Основное назначение распределительной коробки:

Возможность обслуживания и доступ к ремонту домашней электросети. В случае выхода из строя комнатной проводки вместе с розеточной группой существует возможность без проблем устранить все неполадки.

Доступность присоединения новых линий к комнатной электропроводке. Имеется в виду возможность установки розеток, если необходимы дополнительные. Это избавляет от необходимости протягивания новых кабелей от основного щитка — достаточно будет лишь создать дополнительную трассу от распредкоробки.

Можно обеспечить по всему помещению равномерное распределение электрической энергии за счет создания дополнительных направлений электросети и соединить их в одно целое.

Из вышесказанного можно сделать вывод, что правильная установленная распределительная коробка играет важную роль при монтаже электропроводки как в доме, так и в любом другом помещении.

Содержание статьи

Конструкция

Конструкция распределительной коробки весьма проста и представляет собой своего рода емкость с крышкой. В коробке для наружного монтажа имеются специальные отверстия с уплотнителями для проводки. На фото ниже можно увидеть разницу наружной и скрытой коробки.

Скрытая и наружная распределительные коробки, соответственно.

Хотя данные изделия и выполняют одинаковую функцию, но, как видите, имеют свои существенные отличия.

Следует также обратить ваше внимание на то, что у коробки скрытого типа по бокам, как правило, устанавливают специальные лапки с пружинками. Они предназначены для фиксации при монтаже проводки через гипсокартонную стену.

Виды электрических распределительных коробок

Как вы уже могли понять из сказанного ранее, в настоящее время существует несколько видов распределительных электрических коробок. Их разделяют по таким характеристикам:

  1. Изготавливают в основном из пластика или металла
  2. Устанавливают открытым либо скрытым способом
  3. Изделия имеют круглую, квадратную или же прямоугольную форму
  4. Отличаются по размерам

Из металла и пластика

Металлические коробки существуют и используются еще с прошлого века, когда их еще не додумались делать из пластика.

Однако, то, что они из прошлого века, не означает, что они устарели! Коробки из металла продолжают активно использовать — в частности в деревянных домах, банях и сараях. Связано это с тем, что при возгорании кабеля металлическая основа коробки будет служить хорошим препятствием для дальнейшего распространения огня.

Что касается изделий из пластика, то они выглядят уже современнее. Их изготавливают из этого материала двух видов (наружного и скрытого). Такие коробки имеют ряд преимуществ, такие как невысокая их стоимость, удобство конструкции и, конечно же, выглядят намного привлекательнее. В последнее время уже появился пластик, обладающий хорошей устойчивостью к пожарам и обладающий самозатухающими свойствами.

Наружные и скрытые распределительные коробки

В случае, когда проводка в доме или каком-либо другом помещения прокладывается открытым способом, то в таком случае применяется наружная распредкоробка. Под штукатурку устанавливается изделие уже скрытого типа.

Свои функции в обоих случаях данные изделия выполняют хорошо, но при ремонте и дальнейшей эксплуатации данной коробки настенные изделия более удобные. Коробки с клеммами намного качественнее позволяют соединять между собой провода. К таким коробкам, как правило, относятся наружные изделия.

Разных форм и размеров

Электрические распределительные коробки изготавливают в разных геометрических формах. Все зависит от их применения и назначения. Для подводки небольшого количества жил, вполне достаточно будет круглой формы. Прямоугольные и квадратные по форме коробки используют при большем количестве жил, из-за их большой вместимости.

Стоит также отметить, что установить круглую коробку в бетон значительно легче из-за того, что не нужно выставлять ее по уровню. При монтаже открытой проводки лучше смотрятся квадратные и прямоугольные изделия.

Размеры коробки зависят от выбранного сечения кабеля. Настоятельно рекомендуем ознакомиться со статьей о расчете и выборе сечения кабеля.

Инструкция по монтажу

Нам уже известно, что монтажные работы могут проводиться, как открытым, так и скрытым способом. Рассмотрим существующие основные этапы каждого по отдельности из способов.

Напомним! Самым надежным способом соединения проводов между собой является пайка или специальные зажимы, вроде клемм ваго.

Монтаж открытым способом

Такой метод относится к простым способам и не занимающим много времени. Приводим вам пошаговую инструкцию, которая позволит самостоятельно в стене установить распределительную коробку:

  1. На первом этапе следует отключить в доме электроэнергию и для безопасности убедиться в ее отсутствия при помощи индикаторной отвертки. Мы ранее рассказывали, как правильно использовать индикаторную отвертку;
  2. Места крепления данного изделия следует отметить при помощи простого карандаша;
  3. Коробка крепится в бетонной стене при помощи дюбелей. Конструкцией обычно предусмотрены несколько специальных отверстия для саморезов;
  4. Для ввода всех групп проводов необходимо срезать наконечники уплотнителей. Срезы делаются меньшого диаметра по сравнению с сечением кабеля для лучшей защиты проводки от попадания пыли и влаги;
  5. Между собой соедините провода. Чтобы не ошибиться, рекомендуем ознакомиться с цветовой маркировкой проводов. Все, что от вас требуется, так это правильно между собой соединить фазу с фазой, после ноль с нулем и уже затем землю с землей (это касается розеточной группы). После нужно соединить вводную группу проводов с группой выключателей и внутреннего освещения;
  6. После всех работ закройте крышку коробки.

Как видите, процесс установки распределительной коробки в бетон весьма прост.

Скрытый монтаж

Хотя и установить коробку скрытым способом намного труднее но, как правило, электрики новички с этой работой справляются.

Итак, начнем:

  1. Делаем специальные штробы в бетонной стене предназначенные под посадку коробки. Такую работу выполняйте дрелью имеющую специальную корончатую насадку. Обратите внимание во время выполнения этой работы, чтобы диаметр штробы полностью соответствовал размерам изделия. Бывает так, что место для посадки оказывается маленьким. В таких случаях необходимо будет выровнять контуры, а если окажется слишком большое, придется наложить больше раствора;
  2. К месту подключения коробки следует подвести линию. Высота установки от потолка должна быть 10..20 см;
  3. Необходимо сделать раствор из алебастра и выложить его в штробу, но перед этим немного ее смочить водой. Можно также для заделки штробы использовать гипсовый раствор;
  4. Устанавливаем коробку на стену заподлицо и придерживаем ее немного по времени пока раствор не схватиться. Останется после всего этого убрать оставшиеся остатки шпателем от алебастра;
  5. Между собой соедините жилы;
  6. Закрывается защитная крышка;
  7. Место установки заклейте обоями или же нанесите тонкий слой финишной штукатурки на крышку коробки. Если после проделанной работы не удается хорошо замаскировать крышку, то в таком случае вырезаются по контуру обои и пластиковая крышка на светлых обоях перестанет выделяться.

Полезный совет никогда не помешает! Когда будете соединять провода между собой, обязательно каждую группу подписывайте. Это касается проводов розетки, выключателя, люстры и др. В случае ремонтных работ вы сможете быстро найти необходимый провод.

На этом работа и технология правильной установки коробки при скрытой проводке в бетон завершена. При таком варианте времени для монтажа понадобится немного больше, но зато не будет испорчен внешний вид помещения.

Схемы монтажа и подключения

Схема для обычной домашней проводкиПример проводки для частного домаНаглядная схема с элементами электросетиСхема разводки через распределительную коробку

Видео-инструкция

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

85 фото использования и варианты установки

При проведении ремонта в квартире особое внимание уделяется электромонтажным работам. Необходимо качественно провести электропроводку, установить точки подключения, обеспечить безопасность жильцов. Подключение распределительной коробки позволит облегчить проведение таких работ в последующем и присоединение новых электроточек.

Распредкоробка: каково назначение

Этот соединительный бокс имеет множество названий, например, распаячная или ответвительная коробка. В него поступает основное напряжение из источника, а затем оно распределяется по отдельным электрическим линям – на розетку или выключатель.

Данная точка позволяет получить легкий доступ к соединениям проводов, проверить их корректность и внести исправления в неисправных узлах, что видно по фото распределительной коробки.

Если проводить линию непосредственно от щитка, то это будет трудоемко, потребуется дополнительное штробирование стен, использование большого количества кабеля. Да и в случае возгорания и повреждений в соединениях, вам не потребуется вскрывать проводку. Проверить целостность электрокреплений можно быстро, вскрыв ответвительный блок.


Некоторым может показаться, что наличие такого отсека не впишется в интерьер, он будет выделяться на фоне стены или потребует больших усилий.

Но всегда есть возможность эстетично оформить крышку, задекорировать под выбранный стиль комнаты. Затраченные усилия и время окупятся в будущем.

Разновидности электрокоммутатора

Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.

Способ монтажа

В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.


Коробка, предназначенная под проводку открытого типа (наружная установка), ставится непосредственно на плоскость стены. Основание бурить заранее не надо, поскольку крепление производится на стену с использованием крепежных приспособлений.

Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.

Материал

При выборе следует ориентироваться на прочный и пожаробезопасный материал, отличающийся высоким уровнем термоустойчивости. Чаще всего в продаже можно встретить пластиковые модели из полиамида, полипропилена или литого фторопласта. Такие изделия не будут разлагаться под действием активных соединений.

Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.

Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия. Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.


Габариты и форма

Размеры распределительных коробок определяются условиями эксплуатации. Влияют число вводов, класс безопасности, цель применения. Для квартиры надо выбирать изделия более 100 мм в диаметре с 2-4 вводным отверстиями.

Наибольшее число вводов, которые могут быть оборудованы – 16, но при этом размеры по ширине и глубине монтажа будут возрастать.

Коробки могут быть круглыми и квадратными, встречаются и прямоугольные образцы. При работе с внешней проводкой этот фактор не имеет технического значения, а выбор определяется эстетичностью крепления. А вот при внутреннем монтаже легче пользоваться круглой конструкцией, так как отверстие такой формы пробурить намного проще.

Степень защиты

Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.

Следует учитывать класс изделий:

  • в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
  • на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;
  • полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
  • на улице, в грунте применяют IP 67;
  • использование с подводным погружением – IP 68.

Особенности монтажа

В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.

При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа.

Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.


Для крепления коробки в отверстии целесообразно использовать алебастр или гипс. Затем все провода соединяются, а бокс прикрывают крышкой.

В процессе монтажа рекомендуют руководствоваться такими правилами:

  • коробка ставится на 100-150 мм ниже уровня потолка;
  • бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
  • для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
  • для наружного крепления нужно заранее отметить место монтажа;
  • декоративная крышка поможет украсить конструкцию;
  • при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
  • в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.

Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.

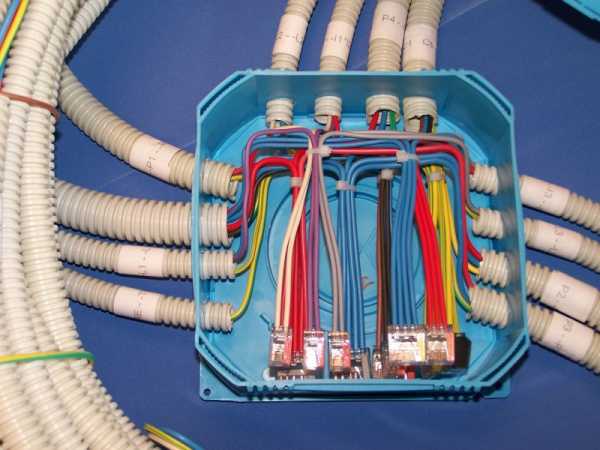

Фото распределительной коробки




Также рекомендуем посетить:

mojdominfo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
