Монтаж снегозадержателей на металлочерепицу инструкция: Инструкции по монтажу | Снегозадержатели Grand Line

Пошаговая инструкция монтажа снегозадержателя на крышу

Безопасность крыши дома зимой обеспечивается монтажом снегозадержателей. Снежные массы, скапливающиеся на кровле – это реальная опасность для мимо проходящих людей и имущества, прежде всего – припаркованных во дворах автомобилей. Кроме того, возросшая нагрузка приводит к риску повреждения кровельного покрытия, водостока, окон или балконов.



Назначение снегозадержателей

Конструкция, предназначение которой – удержание снежных масс на кровле, называется снегозадержатель (также известен снегостопор, снегоупор). Их монтаж обязательно проводят после или во время установки кровельного покрытия. Некоторые конструкции делят снежную массу на небольшие «порции», которые при сходе не создают опасности (имеют небольшой вес). Для каждого варианта кровли подбирается нужный тип, подробнее о них поговорим далее.



Виды и особенности установки снегозадержателей

Типов снегозадержателей по конструктивным особенностям два – снегорезы и снегобарьеры.

Снегорезы

Снегорезы делят снежную массу на небольшие фрагменты, которые, сходя с крыши, не представляют опасности для человека или имущества. Их задача – обеспечение постепенности схождения снегового кома. Особенности снегорезов:

• Конструкция трубчатая или решетчатая.
• Монтаж на кровле поможет сделать сход снега максимально безопасным, но защитить от него не способен.

Основные виды:

• Решетчатые эффективны, выдерживают значительную нагрузку. Однако они не способствуют постепенному безопасному сходу масс, а удерживают их на крыше, от чего на поверхности оказывается много снега. Это негативно сказывается на прочности и сроке службы покрытия. Устанавливают их под значительным углом.
• Трубчатые универсальны, могут устанавливаться на любом типе покрытия, но чаще всего монтируют снегозадержатели на профнастил и металлочерепицу. Они удерживают снег на крыше, а пропуская его между трубками, позволяют добиться постепенного схода. Это безопасно и для людей, и для кровли. Сама конструкция представляет собой кронштейны, соединенные параллельно расположенными трубами. Подходят для крыш с незначительным наклоном из профнастила, металлочерепицы, ондулина, кровли с мягким покрытием.

Пошаговый алгоритм установки снегозадержателей трубчатого типа:

• Определить расположение конструкции на скате, ориентируясь на уровень. Протянув малярный шнур между крайними точками, можно добиться ровной линии.
• Разметить места для размещения крепежей и выполнить отверстия сверлом по металлу. При этом сверлить обрешетку нельзя, пазы делают только в металлочерепице или профнастиле.
• Установить кронштейны, закрепить их использовав резиновые прокладки между кровлей и кронштейном.
• Протянуть трубы сквозь кронштейны и вставить в них заглушки.

Если труба нуждается в наращивании, то элементы стыкуются между собой креплением шип и паз. Аналогичный порядок действий при монтаже пластинчатых снегостопоров, однако вместо труб используются перфорированные пластины.





Снегобарьеры

Снегобарьеры удерживают массу снега и льда на поверхности кровли, не давая им сойти до полного таяния.

Типы конструкции:

• угловые;
• бугели.

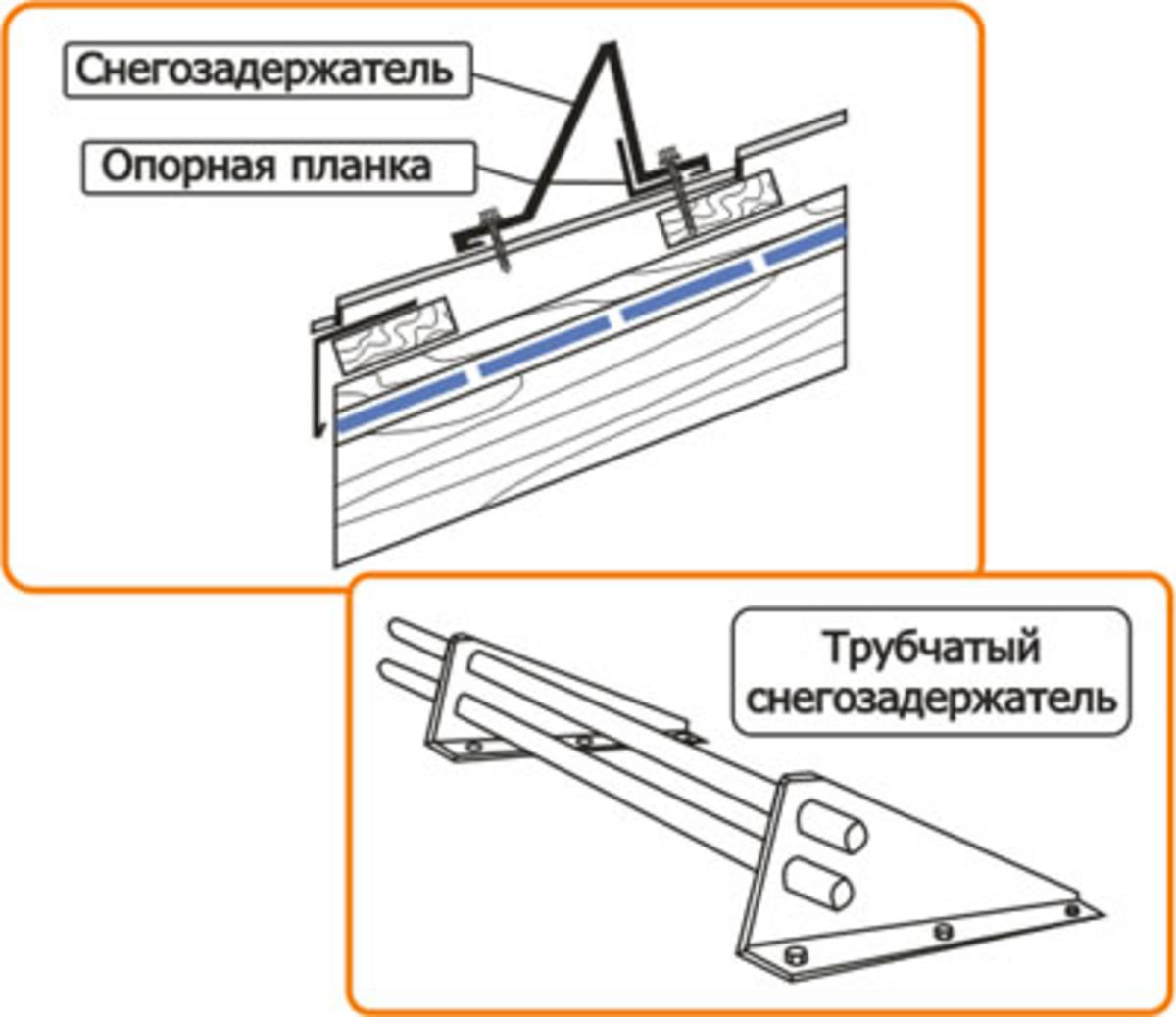

Угловые не способны справиться со значительными снежными массами, поэтому используются в тех регионах, где норма осадков невысока. Крепление к металлическому листу, а не к обрешетке, поэтому при сходе большого количества снега элемент может вырываться вместе с фрагментом покрытия.

Уголковые элементы монтируют на металлочерепицу в том случае, если угол наклона в пределах 20-30 градусов (последнее допустимо при незначительных снеговых нагрузках). Высота элемента – 7-10 см, длина – в диапазоне 200-300 см. Уголковые снегозадержатели крепятся саморезами.

Важно расположить элементы конструкции над несущей стеной, чтобы сохранить целостность последней. Для оптимизации нагрузки между уголками их располагают шахматкой.

Точечные снегобарьеры, или бугели, являются дополнительными, сами по себе не могут представлять реальную защиту от снежных масс. Единственное исключение – шероховатая кровля с незначительным уклоном, хорошо удерживающая снег. Также устанавливаются при условии регулярной чистки крыши.

Правила монтажа:

• Интервал по ширине – 0,5 м, по длине – 10-15 см.
• Обязательно делается разметка. Затем отверстия просверливаются, а бугели фиксируются саморезами.
• Элементы размещены непосредственно под кровлей, поэтому их монтаж проводится параллельно с установкой профнастила или иного покрытия.
• Бугели, оснащенные крючком, отлично цепляются к обрешетке, позволяя отказаться от саморезов.





Расчет количества конструкций на кровле

Перед монтажом снегозадержателей на кровлю важно грамотно провести расчет, руководствуясь СНиП 2.0.10.07.85. В соответствии с документом, поставить защитные конструкции следует в зонах повышенного риска:

• мансардных окон;
• парковок;
• тротуаров;
• лоджий, балконов.

Защитные конструкции монтируют с отступом 0,5-0,8 метра от карнизного свеса. Размещение снегозадержателя непосредственно на свесе недопустимо.

Что нужно учитывать при расчетах:

• Среднегодовое количество осадков в регионе. Чем больше снега, тем более надежной должна быть конструкция.
• Тип кровельного покрытия и вид снегозадержателя. Каждый из них предполагает собственный расчет.
• Угол наклона кровли. Если он более 15 градусов, то стоит выбрать трубчатые модели как более практичные.

Первый ряд снегоудерживающих элементов располагают над несущей стеной, остальные – ставят на удалении 1,5-2 метра от первого. Сама система размещается параллельно карнизу.

Пример расчета:

• Снеговой район – Москва (относится к 3 снеговому).
• Длина ската – 8 метров.
• Угол наклона крыши – 40 градусов.

Получается, что необходим монтаж одного ряда снегозадержателей на кронштейнах, расположенных на расстоянии 110 см один от другого. Тип кровли при этом влияния не оказывает.

В таблице показана максимальная длина ската при установке снегостопоров в один ряд.

Угол наклона кровли, градусы	Снеговой район	1		2		3		4		5		6		7		8
	Расстояние между кронштейнами, мм	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100	800	1100
До 15		37,7	27,4	25,2	18,3	16,8	12,2	12,6	9,1	9,4	6,9	7,5	5,5	6,3	4,6	5,7	3,9
15-25		23,1	16,8	15,4	11,1	10,3	7,5	7,7	5,6	5,8	4,2	4,6	3,4	3,9	2,8	3,3	2,7
26-37		16,2	11,8	10,8	7,9	7,2	5,2	5,4	3,9	4,1	3	3,2	2,4	2,7	2	2,3	1,7
38-45		13,8	10	9,2	6,7	6,1	4,5	4,6	3,3	3,5	2,5	2,8	2	2,3	1,7	2	1,4
1,246-55		11,9	8,7	7,9	5,8	5,3	3,9	4	2,9	3	2,2	2,4	1,7	2	1,4	1,7	1,2

Определение количества рядов:

• Табличное значение выше, чем длина ската вашей крыши – 1 ряд.
• Значение меньше, чем реальная длина – 2 ряда.
• Скат длиннее в 2 раза, чем представленные в таблице данные – трехрядное размещение.

Расчет уголковых снегозадержателей:

• Длина ската до 4 метров – достаточно 2 ряда.
• Длина 6 и более метров – от 3 рядов.



Инструменты

Для монтажа снегозадержателей потребуются:

• Сама конструкция.
• Ножовка по металлу (либо электрический лобзик).
• Шуруповерт.
• Ключ на 8 мм.

Болгарка способна повредить полимерное покрытие, поэтому ее использовать не стоит. Как правило, все вспомогательные элементы, необходимые для установки, входят в комплект. Например, для снегостопоров на металлочерепицу используются саморезы, гайки, шайбы, универсальный кронштейн, резиновый уплотнитель.



Общие правила установки на крыше

При выборе снегостопоров обращают внимание не только на практичность, но и на декоративность. Важно, чтобы цвет защитных элементов совпадал с оттенком кровельного покрытия или был на пару тонов темнее.

Основные рекомендации:

• Первый элемент снегозадерживающей системы размещают над несущей стеной. Последующие – на расстоянии 1,5-2 метра от него.
• Трубчатые и решетчатые конструкции предполагают способ размещения рядами. Точечные и уголки – шахматкой.
• Чем больше уклон крыши, тем ближе друг к другу крепежные элементы.
• Если материал профилированный, то саморезы вкручивают в нижней части «волн».
• Для сохранения герметичности в отверстия для саморезов помещают резиновые прокладки.

Перед монтажом следует удостовериться, что кровля выдержит установку новой системы. При необходимости обрешетку придется усилить планками.

Для обеспечения безопасности во время установки снегозадержателей на металлочерепицу или любой другой кровельный материал, специалист должен быть в монтажном поясе, обязательно оснащенном страховочным тросом.

На мягкой кровле снег держится достаточно хорошо, поскольку кровельная поверхность шероховатая. Именно поэтому монтаж снегозадержателей на такой крыше предполагает использование самых простых конструкций – бугелей. Их устанавливают в момент укладки покрытия.

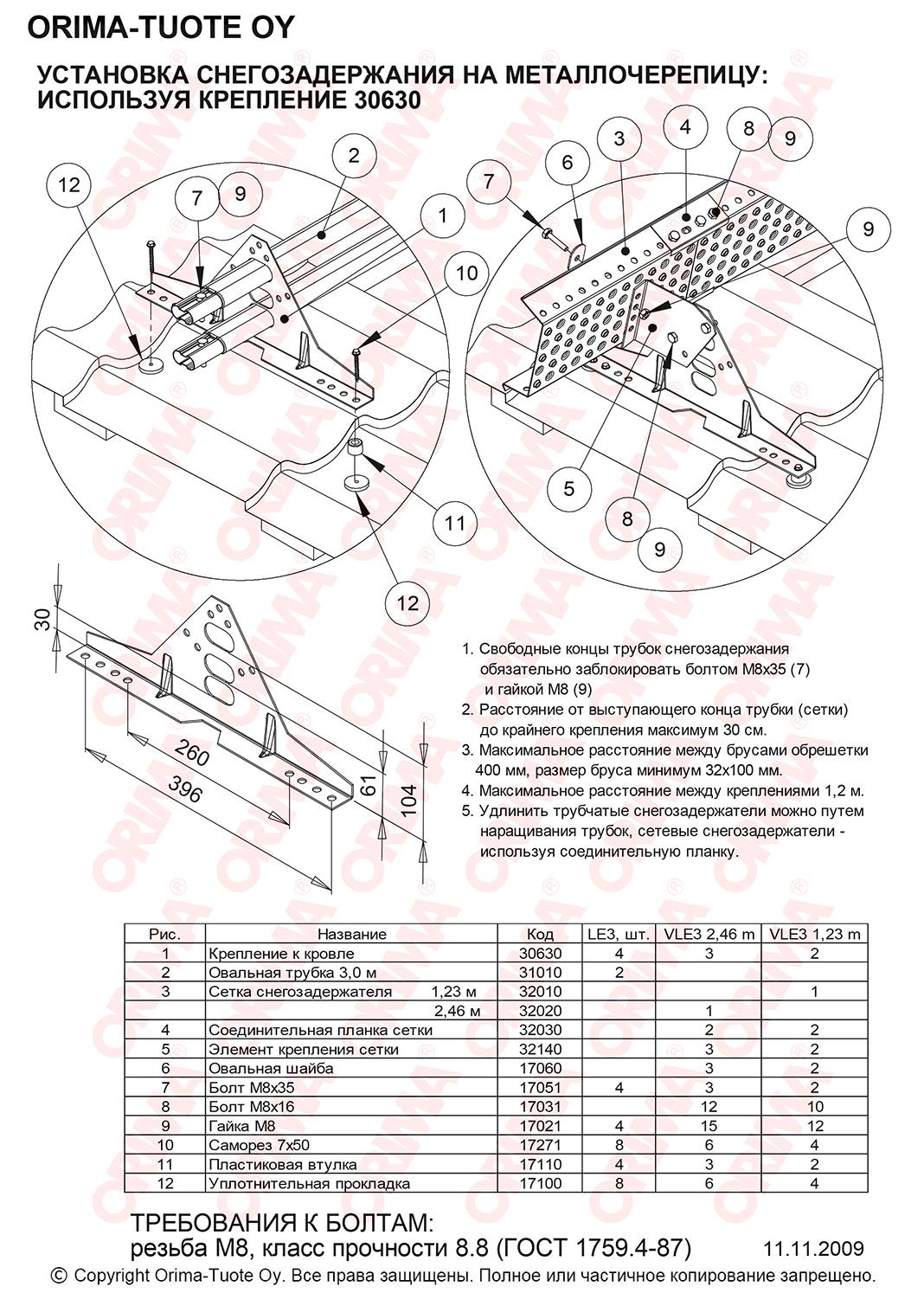

Установка на крыше из металлочерепицы

Монтаж снегозадержателей на металлочерепицу предполагает использование пластинчатых, трубчатых или решетчатых конструкций. Именно они максимально результативны на такой кровле.

Базовая комплектация снегозадержателей на металлочерепицу

Наименование	Количество на 1 метр, шт.	Количество на 3 метра, шт.
Кронштейнуниверсальный	2	4
Трубаснегозадержателя	2	2
Болт М8х30	3	3
Гайка М8	2	2
Шайба А8	2	2
Саморез 8х60	4	8
EPDM резиновыйуплотнитель	8	16

Цена монтажа снегозадержателей на металлочерепицу зависит от количества рядов (1-5), длины ската и ожидаемого уровня осадков в регионе. Конструкции размещаются по всей длине кровли, непрерывно, а также над выступающими элементами.

Для установки снегозадержателей на крыше из металлочерепицы потребуются следующие инструменты:

• уровень;
• шуруповерт;
• электролобзик.

Пошаговая инструкция:

• Сделать разметку, определить те места, где будут просверлены отверстия под крепежи. Расстояние между финишным кронштейном и краем трубы – не должно превышать 300 мм.
• В металлочерепице просверливают отверстия, не задевая обрешетку.
• В кронштейн поместить саморезы (8х60), оснащенные резиновым уплотнителем.
• Закрутить их, зафиксировав кронштейн.
• Провести трубы через предназначенные для них отверстия.
• Зафиксировать соединения болтами М8.

Если нет опыта, лучше доверить эту работу мастерам, тем более что цены на установку снегозадержателей на металлочерепицу невысокие.





Установка на крыше из профнастила

Такой тип кровельного покрытия – причина быстрого схода снега, поскольку имеет гладкую поверхность. Поэтому для крыши подойдет монтаж трубчатых снегозадержателей.

Особенность установки:

• В тех местах, где расположены крепежи, обрешетка должна быть сплошной.
• Кронштейны следует укрепить под «волнами» профнастила.
• Установка снегозадержателя на профнастил – залог безопасного использования кровли.

Основные правила, которые следует учесть:

• Крепление исключительно через материал.
• Важно усилить обрешетку.
• Для герметичности в отверстия для креплений помещают резиновые прокладки.
• Монтаж конструкции – внизу «волны».

Последовательность действий полностью совпадает с описанием установки снегозадержателей на черепицу.



Частые ошибки при монтаже

Ошибки в расчетах и некачественный монтаж крайних соединений – причина того, что снежные массы могут «прорваться» сквозь снегозащитные элементы и повредить их. Решить проблемы можно только одним способом – переустановкой конструкции. Другие возможные ошибки:

• В точках креплений появляются протечки. Основная их причина – нарушение герметичности, именно поэтому очень важно оснащать пазы резиновыми прокладками. Однако со временем они изнашиваются. Для максимально эффективной защиты места крепления обрабатывают морозоустойчивым влагостойким герметиком.
• Неэффективность работы системы. Чаще всего наблюдается, если при монтаже сделано слишком большое расстояние между кронштейнами.
• Поломка крепления. Чаще всего выходят из строя крайние механизмы, что связано с повышенной нагрузкой. Для защиты следует соблюдать правила монтажа, обозначенные в инструкции.

Снегозадержатели необходимы для любой крыши, вне зависимости от расположения здания, они помогают добиться ее надежности и безопасности зимой. Существует много цветовых решений для этих систем. Они могут быть практически незаметными на кровле или же стать ее своеобразным украшением.

Инструкция по монтажу трубчатых снегозадержателей Grand Line (Гранд Лайн)

org/BreadcrumbList»>
1. Главная
2. Безопасность кровли
3. Снегозадержатели
4. Grand Line (матовые)
5. Монтаж

Монтаж трубчатых снегозадержателей

Трубчатый снегозадержатель

Общая информация

Трубчатые снегозадержатели имеют небольшой вес, не нагружают конструкцию кровли. Назначение — защита от неконтролируемого схода снега и льда в больших объемах.

Такие элементы кровельной безопасности сотрудники компании «Вестмет» рекомендуют монтировать вдоль всех кровельных карнизов. Для одноуровневой крыши оптимальный вариант установки — в сплошную линию на одном уровне и над мансардными окнами, вентиляционными трубами. На многоуровневых крышах снегоуловители размещают в линии на каждом уровне, над входами, въездами в гараж.

При установке конструкции стыкуются друг с другом. Для этого на трубах предусмотрены обжимы с одной стороны. Стыки усиливают болтовыми соединениями (М8). Если требуется, трубчатую часть конструкции можно укоротить по месту. Для обрезки не используется болгарка. Резы выполняют электролобзиком либо ножовкой по металлу.

Комплектация

№	Наименование	Кол-во, шт (1 м)	Кол-во, шт (Зм)
1	Кронштейн универсальный	2	4
2	Труба	2	2
3	Болт М8х30	3	3
4	Гайка М8	2	2
5	Шайба А8	2	2
б	Саморез 8×60	4	8
7	EPDM резиновый уплотнитель	8	16

Порядок установки

Наметьте линии:

• вдоль линии кровельного свеса, выше него, на уровне несущей стены;
• точки расположения кронштейнов намечают, учитывая шаг волны, на участке ее прогиба;
• шаг между кронштейнами — не больше 90 см;
• между последним кронштейном и краем трубы — не больше 30 см.

Трубчатые снегозадержатели Гранд Лайн поставляются с универсальным набором крепежей, которые могут устанавливаться на металлочерепицу, профлист, битумную черепицу. Их крепят к обрешетке так, чтобы они попадали на центр доски (не ближе 2 см от ее краев). Отверстия выполняют заранее. Для крепления используют саморезы 8х60.

Для установки предварительно готовят прочное основание. Для контробрешетки используют бруски 50х50 или больше, для обрешетки — доски 25х150 или 30х100. СНиП II-26-76 «Кровли» рекомендует обустраивать сплошную обрешетку (без зазоров между досками) на участках монтажа элементов кровельной безопасности.

Монтаж трубчатых снегозадержателей для фальцевой кровли

Трубчатый снегозадержатель для фальцевой кровли

Общая информация

Покрытие скатных фальцевых кровель — гладкое, что повышает риск схода больших масс снега и льда. Комплектация снегоуловителями обязательна.

Компания «Вестмет» рекомендует устанавливать снегозадержатели вдоль всех карнизов фальцевых кровель, над расположенными на скатах мансардными окнами, вентиляционными трубами, другими важными объектами.

Трубчатые снегозадержатели Grand Line имеют универсальную конструкцию, могут устанавливаться на крыши с разным типом покрытия. Для надежного монтажа на фальц используется дополнительная скоба кронштейна.

При монтаже руководствуются требованиями СНиП II-26-76, предусматривая сплошную обрешетку на местах установки элементов кровельной безопасности.

Комплектация снегозадержателя для фальцевой кровли (1 и 3 метра)

№	Наименование	Снегозадержатель Grand Line 1 м: кол-во; шт.	Снегозадержатель Grand Line 3 м: кол-во; шт.
1	Кронштейн универсальный	2	3
2	Труба	длина 1 м — 2 шт.	длина 3 м — 2 шт.
3	Болт М8х35	10	14
4	Гайка М8	10	14
5	Шайба А8	10	14
6	Скоба крепление на фальц	8	12

Порядок установки

Места установки снегозадержателей определяются с учетом конструкции кровли, длины ее скатов, предполагаемой снеговой нагрузки. Их не размещают на карнизах, смещая кронштейны к коньку или ребру так, чтобы они находились над несущими стенами.

Кронштейны располагают с учетом расстояния между фальцами, но не более чем в 90 см друг от друга. Последний кронштейн смещают не больше чем на 30 см от края трубы.

Для крепления на фальц используются скобы и болты. Скоба прижимает кронштейн к фальцу, надежно фиксирует его. Каждый кронштейн крепится четырьмя такими элементами.

Когда снегоуловители установлены, в их отверстия вставляют трубы, фиксируют их болтами.

Крепежи имеют симметричную форму. Их можно устанавливать на кровли с клик-фальцами, а также с левым или правым расположением фальца.

Расчет количества рядов снегозадержателей для скатной кровли

В таблице приведены данные для такого расчета. Найдите значение, которое соответствует вашему снеговому району и углу наклона ската. Это значение — максимальная длина ската для одного ряда снегозадержателей. Оно дано в двух вариантах — для монтажа кронштейнов с шагом в 55 и в 110 см.

Если фактическая длина превышает этот показатель, используется больше рядов (кратно превышению).

Пример расчета. Для дома в Москве (третий снеговой район) с длиной ската в 9 м и наклоном в 35° расчетное значение при установке кронштейнов через каждые 55 см — 7,2 м. Длина ската превышает его, и для эффективной работы снегоуловителей их необходимо установить в два ряда.

Важно!

Учитывайте, что указанные табличные значения являются средними для конкретного региона. В отдельные периоды снеговые нагрузки могут превышать их, и потому рекомендуется увеличивать их значение на 25%. Также учитывается преобладающее направление ветра. Снеговая нагрузка с наветренной стороны будет выше. Если объект находится рядом с границей двух снеговых районов, рассчитывайте количество снегозадержателей по тому району, где снеговая нагрузка будет выше.

Снеговой район	1		2		3		4		5		6		7		8
Расстояние между кронштейнами, мм.	550	1100	550	1100	550	1100	550	1100	550	1100	550	1100	550	1100	550	1100
Угол наклона кровли, град.
Менее 15	37,7	27,1	25,2	18,3	16,8	12,2	12,6	9,1	9,4	6,9	7,5	5,5	6,3	4,6	5,4	3,9
15-25	23,1	16,8	15,4	11,2	10,3	7,5	7,7	5,6	5,8	4,2	4,6	3,4	3,9	2,8	3,3	2,4
26-37	16,2	11,8	10,8	7,9	7,2	5,2	5,4	3,9	4,1	3,0	3,2	2,4	2,7	2,0	2,3	1,7
38-45	13,8	10,0	9,2	6,7	6,1	4,5	4,6	3,3	3,5	2,5	2,8	2,0	2,3	1,7	2,0	1,4
46-55	11,9	8,7	7,9	5,8	5,3	3,9	4,0	2,9	3,0	2,2	2,4	1,7	2,0	1,4	1,7	1,2

Снеговые районы

• Монтаж трубчатых снегозадержателей Grand Line

org/BreadcrumbList»>
1. Главная
2. Безопасность кровли
3. Снегозадержатели
4. Grand Line (матовые)
5. Монтаж

Colorgard — Снежная балка для металлической крыши

Снижает опасность, связанную со сходом лавин на крыше. Разработанный для срока службы крыши, ColorGard обладает непревзойденной удерживающей способностью по доступной цене.

Брошюра ColorGard

Порошковая краска, высыхающая на воздухе, выцветает быстрее, чем крыша, что приводит к неприглядному несоответствию всего за несколько лет. Отделка ColorGard продлевает срок службы крыши — гарантия , потому что — это тот же материал, что и крыша! Наши металлические крышные снегозадержатели можно легко установить в любое время года. Установите ColorGard на существующую крышу или включите его в новый дизайн крыши.

Преимущества ColorGard:

• Бесплатная пожизненная гарантия на материалы/дефекты
• Ограниченная гарантия на весь срок службы доступна мокрая штамповка
• Доступная стоимость с документально подтвержденной силой удержания
• Совместимость со всеми металлическими профилями со стоячим фальцем и открытым креплением
• Идеальное сочетание цвета и отделки на весь срок службы кровли
• Простой в использовании онлайн-калькулятор проектов для проектирование для конкретных работ и спецификация
• Доказанная эффективность с 1995 г. — более 4000 миль установок без единого документально подтвержденного отказа
• Доступно в более чем 60 точках США и Канады
• Одобрено всеми крупными производителями металлических крыш в Северной Америке

Обязательно ознакомьтесь множество других преимуществ на странице обзора снегозадержателя

Зачем проектировать систему снегозадержателя? Рассчитайте свою собственную систему защиты от снега

Средняя стоимость* составляет примерно от 6,50 до 11,00 долларов США за погонный фут сборки.

*Средняя стоимость указана только за продукт и не включает доставку и работу. Цены указаны в долларах США.   Цены зависят от региона и других факторов. Ценообразование улучшается с количеством заказа. За сломанные коробки может взиматься плата за обработку. Позвоните своему авторизованному S-5! Дистрибьютор для текущих цен.

Снегозадержатели ColorGard для металлической кровли обеспечивают необходимые гарантии, сохраняя при этом желаемый внешний вид вашей кровли.

(На фото: система ColorGard, установленная на металлической кровле со стоячим фальцем)

Воспользуйтесь нашим конфигуратором проектов

ColorGard доступен для ваших крыш со стоячим фальцем и открытых креплений

Чтобы помочь вам спроектировать и оценить систему ColorGard для вашего конкретного случая состояния крыши, воспользуйтесь нашим онлайн-калькулятором защиты от снега.

ColorGard со стоячим швом

ColorGard с наружным краем-застежкой

ColorGard со стоячим стыкомColorGard с открытым краем с креплением

ColorGard Standing Seam

(Диапазон цен: 4–15 долларов США за погонный фут сборки)

Стоимость широко варьируется в зависимости от объема закупки и специфики проекта.

Система ColorGard совместима со всеми металлическими кровельными профилями со стоячим фальцем. Затраты сильно различаются в зависимости от размера покупки и специфики проекта. Рассчитайте свою систему и спецификацию с помощью нашего калькулятора Snow Guard Calculator.

Необходимо определить профиль стоячего фальца и модель хомута?

Используйте наш конфигуратор проектов

Почему S-5! Предлагаете ограниченную пожизненную гарантию ColorGard?

Мы поддерживаем продукты, которые продаем.

Многие компании предлагают гарантию на продукцию, которая распространяется только на материалы и качество изготовления. Но что вы действительно хотите знать, так это: будет ли система, установленная на моей крыше, работать, не ломая и не повреждая мою крышу?

На что распространяется гарантия Colorgard?

Эта гарантия распространяется на систему, установленную на вашей крыше . Гарантийный сбор включает выездной осмотр для проверки правильности установки системы. Если система на гарантии выйдет из строя — мы бесплатно заменим ее на месте!

Как получить гарантию на систему ColorGard

Заявление на ограниченную пожизненную гарантию

Информационные листы и инструкции по установке ColorGard

Брошюра ColorGard

View

ColorGard Компоненты

Вид

Инструкции по установке ColorGard

Посмотреть

Инструкции по установке SnoClip и SnapClip II

Посмотреть

Инструкции по установке SnoClip и SnapClip III

Посмотреть

Найти дополнительную техническую документацию в

Центр ресурсов 90 005

Остались вопросы?

Отправьте свою информацию, нажав на форму ниже, и мы свяжемся с вами почти сразу.

Часто задаваемые вопросы

Зачем держать снег на крыше?

Почему не стоит ставить снегозадержатели прямо над дверными проемами?

Почему ColorGard лучше, чем другие варианты с цветовой кодировкой?

Как ColorGard может быть менее заметным, чем прозрачные пластиковые снегозадержатели?

Снегоудерживающая лента Snobar ColorBar для металлической кровли

Пожалуйста, заполните запрос коммерческого предложения, и один из наших экспертов быстро свяжется с вами.

Инструкции по установке SnoBar
Это PDF-файл с инструкциями по установке Snobar ColorBar ColorRail и Metal Roof WindGuard. Для вашего удобства он доступен для скачивания.
Инструкции по установке Snobar-Windbar.pdf
Документ Adobe Acrobat [1,0 МБ]

Перед установкой

SNOBAR COLORBAR COLORBAR COLORRAIL METAL ROOF WINDGUARD Systems 900 05



*Если не указано иное, инструкции по установке одинаково для всех систем. Эти инструкции используют, например, Snobar.



Прочтите КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ и убедитесь, что панели крыши, к которым вы прикрепляете, должным образом прикреплены к конструкции в фиксированной точке (см. 2). Это не означает, что зажимы, зажимы не фиксируют панели крыши, панели со стоячим фальцем должны быть прикреплены достаточным количеством крепежных деталей, чтобы выдержать дополнительную нагрузку, возникающую из-за удерживаемого снега.



Необходимые инструменты: Убедитесь, что у вас есть необходимые инструменты для установки системы СНОБАР.



Резиновый молоток, дрель, динамометрический ключ (для затягивания установочных винтов до 90 дюймов/фунтов), биты с шестигранной головкой, отвертка для гаек (размер 5/16 дюйма), отвертка Flex, меловая линия, рулетка, ножовка по металлу , и Файл в Де-бур.



Убедитесь, что у вас есть все детали SNOBAR: Проверьте упаковочный лист с зажимами, стержнями, установочными винтами (см. заказал вместе с вашим проектом).



Определите, требуется ли для шва панели крыши ОДИН ВИНТ или ДВА ВИНТА (см. рис. 1). Если ваша кровельная панель представляет собой фальцованную крышу с одним замком (например, AEP Span-Lok, Butler VSR, MBCI Batten-Lok, American Buildings Lok-Seam и т. д.), вам нужен только ОДИН УСТАНОВОЧНЫЙ ВИНТ, и ваша работа была обеспечена только ОДНИМ УСТАНОВОЧНЫМ ВИНТОМ НА КАЖДЫЙ ЗАЖИМ. Для всех других типов швов требуется ДВА УСТАНОВОЧНЫХ ВИНТА.



Перед началом установки составьте план размещения системы СНОБАР на крыше. Если необходимы дополнительные ряды Системы СНОБАР на крыше или отдельных участках крыши (исходя из Рекомендации по проектированию) убедитесь, что дополнительные ряды размещены одинаково вверх по скату крыши (см. рис. 2) . Например, если высота крыши от карниза до конька составляет 26’-0”, а вы ставили двух рядов системы SNOBAR, вы должны положить первый ряд на расстоянии 12 дюймов от карниза, а второй ряд — на расстоянии 13 футов-6 дюймов от карниза (или 12 футов-6 дюймов от первого стержня).

фигура 2

И, наконец, перед установкой системы СНОБАР убедитесь, что вы обеспечены правильным защитным снаряжением/привязью для работы на наклонных крышах. НИКОГДА не используйте систему SNOBAR в качестве завязки. точка или опора для безопасности.

Рисунок 1

  1.  Для швов с использованием ДВУХ УСТАНОВОЧНЫХ ВИНТОВ. Вверните установочные винты в зажимы на равном расстоянии, оставив достаточно места для установки зажима на шов. Для швы, требующие только ОДНОГО УСТАНОВОЧНОГО ВИНТА Определите направление зажима, исходя из того, как обращены швы панели крыши (см. Рис. 1), и частично ввинтите установочный винт ТОЛЬКО В ОДНУ сторону зажим.

Рисунок 4







2. В зависимости от схемы отмерьте от линии карниза до первого ряда СНОБАР от 12 до 18 дюймов (при наличии выступа поместите первый ряд СНОБАР на опору). стена).

Рисунок 3

Убедитесь, что в этом месте нет фиксатора панели, чтобы СНОБАР не зафиксировал панель (см. рис. 3) ПРИМЕЧАНИЕ: В случае, если металлическая кровельная система плавающие зажимы из двух частей для теплового перемещения, зажим SNOBAR можно разместить на зажиме.

Рисунок 5



  3.  Установите первый зажим, правильно ориентировав его по скату крыши (см. рис. 3 и 4). Вручную затяните установочные винты до шва, убедившись, что зажим находится по центру, а нижняя часть зажима затянута. поверх шва. Прижимая зажим вниз, затяните один из двух установочных винтов с моментом 90 дюймов/фунтов (см. рис. 5).

Рисунок 6









4.   Исходя из стержня длиной двенадцать футов, установите противоположный концевой зажим в соответствии с шагами 2 и 3. После того, как зажим будет установлен, проведите мелом линию между двумя зажимами для размещения оставшихся зажимы. Установите оставшиеся зажимы на каждый шов согласно шагу 3 (см. рис. 6). Во время установки хомутов периодически проверяйте правильность установочных винтов ранее установленных хомутов. крутящий момент.

Рисунок 7







5. Установите пластиковые заглушки на каждом конце стержня. Перед установкой торцевых заглушек обязательно удалите заусенцы со всех стержней, срезанных в полевых условиях (см. рис. 7).

Рисунок 8









6.  Поместите стержень в зажимы, убедившись, что конец стержня не выступает за зажим более чем на 3 дюйма (см. рис. 8).



Рисунок 9









Правило 3” применяется как к началу бара, так и к участкам впадин (см. рис. 9).

Рисунок 12

При непрерывной работе не выдвигайте стержень более чем на половину ширины панели (S см. рис. 12).

Рисунок 10





ПРИМЕЧАНИЕ. Возможно, потребуется обрезать стержень по длине в зависимости от ширины панели, чтобы стержень никогда не выступал более чем на половину ширины панели в непрерывном отрезке или более чем на 3 дюйма в конце/начале баре и в долинах (см. рис. 10, что НЕЛЬЗЯ ДЕЛАТЬ).

Рисунок 11

  7.  Убедившись, что стержень плотно сидит в первом зажиме, приложите давление вниз к стержню, вставляя два (2) винта Tek через заднюю часть зажима (см. 11). Выполните те же процедуры для противоположного конца. Затем установите tek-винты в оставшиеся зажимы, убедившись, что стержень сидит в зажиме, а зажим находится на одном уровне с поверхностью. шов. ПРИМЕЧАНИЕ. При использовании стержня из нержавеющей стали иногда может потребоваться предварительное сверление отверстий для винтов Tek с помощью сверла № 30 (1/8 дюйма) перед установкой винтов Tek.

Рисунок 14



8.  Если требуется короткая партия СНОБАРа, убедитесь, что она охватывает не менее двух швов. При непрерывном прогоне SNOBAR вам, возможно, придется обрезать стержень, чтобы не получить короткий стержень. в один шов. Один хомут и короткая планка, зажатая на один шов, не допускаются (ЧТО НЕЛЬЗЯ ДЕЛАТЬ, см. рис. 14)

Рисунок 13

9.  При использовании дополнительных стопперов Ice/WindStopper убедитесь, что стопор Ice/WindStopper имеет отверстия для винтов Tek на верхней стороне руля и установлен посередине панели. Плотно закрепив руль, надавите вниз на Ice/WindStopper, вставляя два (2) винта Tek через заднюю часть Ice/WindStopper (рис. 13). Для панелей шириной 24 дюйма или менее используйте один (1) Ice/WindStopper на панель, а для большего размера 24 дюйма используйте два (2) Ice/WindStopper на панель. Как правило, Ice/WindStoppers устанавливаются только при первом запуске SNOBAR над линией карниза.

Рисунок 12







10.  Повторяйте шаги с 4 по 8, пока не будет установлена ​​сплошная полоса. Всегда следите за тем, чтобы конец стержня не превышал половины ширины панели или чтобы концы стержни находятся на расстоянии не более 2 дюймов (см. рис. 12). Это означает, что для панелей определенной ширины стержни, возможно, придется обрезать на месте от 4 до 12 дюймов.

Рисунок 15

11. Продолжая установку SnoBar/Metal Roof WindGuard, установите следующий стержень так, чтобы его пластиковая торцевая крышка плотно прилегала к первому стержню. При продолжении выполнения ColorBar/ColorRail, вставьте прилагаемый соединительный соединитель наполовину в верхний канал первой планки и закрепите с помощью одного винта Tek. Наденьте следующий кусок стержня на оставшийся открытый стыковочный соединитель, чтобы создайте мост и плотно соедините два стержня вместе. НЕ прикрутите винтом вторую планку

к соединительному соединителю. Это позволит балочной системе расширяться и сжиматься в зависимости от погодных условий. (см. рис. 15)

12. Для дополнительных рядов SNOBAR вверх по склону повторите шаги с 3 по 9. Убедитесь, что если на крыше или в определенных местах требуется несколько рядов SNOBAR, всегда размещайте их на расстоянии друг от друга.
