Насосный узел теплого пола — По полу

Предназначение смесительного узла состоит в настраивании температурного режима теплого пола посредством перемешивания жидкости из котла и обратки. Создать смесительный узел для теплого пола своими руками нетрудно. Однако, при устройстве следует четко придерживаться определенных действий, чтобы в последующем техника не ломалась.

Содержание

Содержание

  • 1 Предназначение смесителя
  • 2 План подключения смешивающего узла
  • 3 Как сделать смесительный узел своими руками
  • 4 Настройка узла смешивания
  • 5 Модификации и устройство смесителей
  • 6 Уличные датчики температуры
  • 7 Достоинства теплого пола со смесителем
    • 7.1 Комфорт
    • 7.2 Экономическая выгода
    • 7.3 Безопасность
    • 7.4 Гигиена
    • 7.5 Удобство
  • 8 Особенности установки смесителя

Предназначение смесителя


Прежде всего нужно выяснить, как работает смесительный узел для теплого пола. Он используется лишь для водяного обогревательного пола, поскольку имеет механизм аналогичный радиаторному теплоносителю. Типовая схема обогрева выстроена по следующему плану — котел, прогревающий жидкость, контуры обогревающего пола и радиаторов.

Котел прогревает теплоноситель до температуры как в радиаторе, обычно она составляет 95С. В идеале температурный режим не должен быть более 31С. На это есть несколько причин, особенно то, что для комфортного ощущения пол должен быть не сильно горячим или холодным.

Необходимо принимать во внимание:

  • разновидность и толщину финишного покрытия;
  • вышину стяжки обогревательного пола, в которой находятся трубки.

Соответственно, наиболее подходящая температура жидкости в трубах должна варьироваться от 35С до 55С. Однако в котле она очень высокая, и такую температуру устремлять в трубки запрещено. Поэтому с целью ее снижения в начале обогревательной системы применяется узел подмеса. Именно в нем происходит смешивание водой высокой и низкой температур. А уже охлажденная жидкость передается в трубки пола. Посредством смесителя обогревательная система теплого пола функционирует во всем доме корректно и без помех.

Конечно, есть такие теплые полы, которые работают без смесительного узла. Но они оснащены водонагревательным устройством, нагревающим теплоноситель до оптимальной температуры.

План подключения смешивающего узла

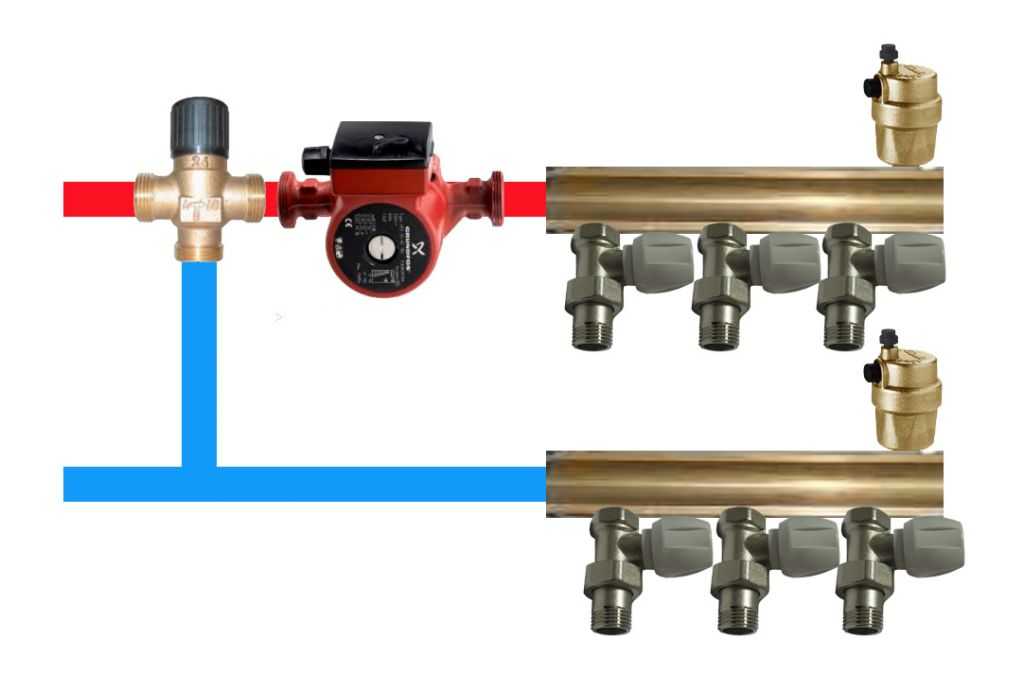

К котлу обогревательный пол подсоединяется по определенной схеме, которая зависит от обогревающей системы:

  • 1-трубной;
  • 2-трубной.

Однотрубная обогревательная система нуждается в постоянном открытии байпаса, а двухтрубная — нет. Проект бывает как самый элементарный, так и с использованием ряда дополняющих элементов.

В любом случае устанавливаются термостаты для коллекторной группы, устройства для управления расходом воды и клапаны. Непосредственно перемешивание может совершаться на всех отводах коллекторной группы, или же до них.

Как сделать смесительный узел своими руками


Стоимость смесительного узла достаточно высокая, поэтому многим выгоднее сделать его своими руками. Кроме того, не всегда можно найти регулятор с необходимым количеством входов. В таком случае следует приобрести и гребенки, поставить которые можно самостоятельно.

Для того чтобы собрать узел смешения для теплого пола своими руками понадобится:

  • 2х или 3х ходовый клапан;
  • специальные гайки;
  • воздухоотводчик ручного типа;
  • клапан обратки;
  • зажимы;
  • кран шарового типа;
  • циркуляционный насос;
  • тройники;
  • устройства для определения температуры.

Первый этап состоит из изготовления коллектора. Сделать это можно с помощью 2 способов:

  • спаять из тройников из полипропилена;
  • скрутить из тройников.

В любом случае диаметр элементов должен составлять ¾ дюйма. При спайке коллектор обойдется дороже, поскольку каждое ответвление гребенки необходимо оснащать МРН, которое имеет немаленькую цену. Самым подходящим материалом считаются именно качественные тройники. Самое главное грамотно их подобрать. Для гребенки идеально подходят изделия с 1 внутренним и 2 внешними концами. Скручиваются они друг с другом только при помощи пакли.

Второй этап заключается в создании гидрострелки. Можно сделать ее даже не используя 3х ходовый кран. Достаточно будет и стандартного регулировочного крана, который используют для батарей обогрева. Помимо него, нужно будет 2 тройника, как и для гребенок, и 2 соединительных ниппеля с резьбой снаружи и внутри, длина которых должна быть 0.5 м. Сборка осуществляется на пакле. Для этого вкручивают с двух сторон крана ниппели, а к ним подсоединяют с каждой стороны по 1 тройнику.

Третьим этапом является сооружение насоса. Насосный узел для теплого пола своими руками изготовить невозможно, поэтому его покупают. Монтируется насос внизу гидрострелки посредством разъемных соединений, которые продаются в комплекте. Можно еще установить его вместо гидрострелки. Он будет выступать в качестве ее замены, и функционирует не хуже.

Заключительным этапом является соединение с гребенками гидрострелки. Лучше всего сделать разъемные соединения. Когда насос выступает в роли отдельного элемента, то необходимо купить патрубок.

Его длина должна быть равна такому показателю насоса. Его монтируют на подаче, а к патрубку прикручивается коллектор. Именно по этой причине использовать насос взамен гидрострелки намного экономичнее.

Затем гребенок укомплектовывается клапанами регулировки, кранами Маевского или автоматическими устройствами для воздушного сброса. Далее смеситель ставится в отведенную зону особого шкафа и подключается к обогревательной системе.

Термосмесительный узел для теплого пола своими руками присоединяется посредством отсекающих кранов. Аналогично происходит соединение узла и обогревательного пола. Первый конец с гребенкой внизу, второй — к верхней. Для того чтобы не произошло путаницы, следует придерживаться определенной раскладки — подачу и обратку одного сегмента необходимо подключать последовательно. Кроме того, подсоединяется к насосу электрическое снабжение.

Настройка узла смешивания


После того как закончен монтаж смесителя наступает время проверки его работоспособности. Как правило, регулировка занимает много времени и сил, нежели установка смесителя. Однако, гармоничный расчет позволяет сделать это с минимальными затратами.

В первую очередь, снимается сервопривод. Это делается для того чтобы он не влиял на узел в процессе настройки. Перепускной клапан выставляют на крайнюю позицию.

Важно! Случайно сработавший в процессе настройки клапан приведет к тому, что результат будет неправильным. Соответственно, механизму нужно придать положение, при котором он будет в полном бездействии.

Затем наступает черед уравновешивание контуров пола. Сначала закрывается радиаторный контур, то есть балансировочный запорный вентиль первой линии. С клапана убирается крышка и с помощью шестигранного ключа его поворачивают до конца по часовой стрелке. Линии конура балансируют особыми клапанами. Когда в смесителе имеется одна линия, то уравновешивание не нужно.

При необходимости ее проводят следующими действиями. На максимум открывают регуляторы. Клапан запирается до наилучшего размера в контуре, где уклонение от расхода максимально.

По этой схеме осуществляется регулирование линии согрева в целом. Когда расходные данные сбиваются при балансировке линий, они вновь настраиваются. Если расход не корректируется при открытых вентилях, то увеличивают рабочую быстроту насоса.

Далее увязывается насосный смесительный узел с прочими отопительными элементами системы. Для чего открывают балансировочный запорный радиаторный клапан, закрытый перед началом настройки. Раскрывают его на показатель, соответствующий оптимальному расходу жидкости.

Расход воды контролируется посредством особых расходомеров. Также можно настраивать через возвратный ход в системе пола. Затем наступает черед перепускного клапана. Для начала выставляется вентильное давление. Параметр должен иметь значение не больше 10% от наивысшего насосного давления. Этот максимум должен соответствовать главным особенностям разновидности насоса. Активизируется клапан в том случае, если агрегат нагнетает давление при наименьшем расходе жидкости.

Модификации и устройство смесителей

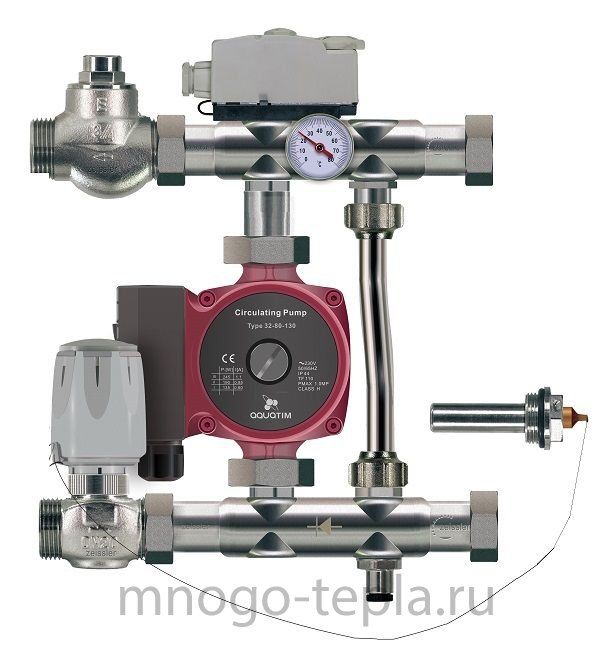

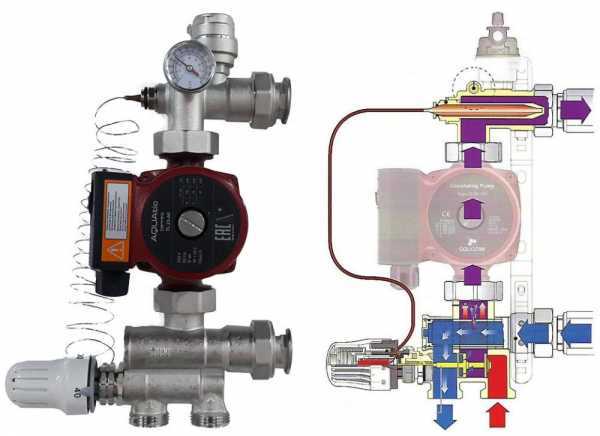

Смесительные узлы в типовой комплектации включают в себя:

  • термостатический и настроечный вентиль;
  • термостатическую головку;
  • насос;
  • прибор температурного режима.

Всего существует 2 вида смесителя — с 2х и 3х ходовыми клапанами. Они перемешивают холодную и горячую воду для обогревательного пола, что формирует ее непрестанный круговорот.

Клапан с 2 ходами оборудован термической головкой с датчиком. Температура проверятся датчиком в реальном времени, и при необходимости он прекращает подачу жидкости от котла. Подается горячая вода лишь тогда, когда она остынет при перемешивании с обраткой. Двухходовые клапана предназначены для помещений не более 200 м2.\

Трехходовый клапан обладает больше пропускной способностью, нежели двухходовый. В маленьких помещениях он не сможет пропустить воду в общую систему, в случае если будет полностью открыт. В результате это может привести к резким скачкам температуры и разрыву трубок. Таким образом, 3х ходовый клапан лучше всего годится для просторных и больших помещений, где установлены системы с большим числом контуров и используются контроллеры окружающих условий.

Современный рынок предлагает модели, которые отличаются по потребительскому типу:

  • для монтажа к персональному типовому коллектору;
  • как групповой персональный узел для подключения системы со значительной мощностью.

В последнем случае может применяться для подсоединения нескольких систем с малыми показателями мощи, или рассчитанных на значительную мощность с 2 — 12выходами.

Уличные датчики температуры


Данные приборы рекомендованы для систем в качестве автоматизированной регулировки теплоносителя соответственно условиям погоды. Например, если за окном холодно, то подается сигнал на повышение температуры теплоносителя. Когда наблюдается потепление, то датчик передает системе, что можно понизить температурные показатели.

Конструкция устройства предполагает поворот на 90 градусов. А особый контроллер делит их на 20 участков, и мониторит состояние условий на улице. В случае если температура воды не соответствует им, то вентиль делает поворот на нужное число делений. Конечно, все это можно делать и самому, но с погодным датчиком температуры намного удобнее.

Достоинства теплого пола со смесителем


Обогревательный пол со смесительным узлом обладает массой преимуществ в сравнении с прочими отопительными системами.

Комфорт


Он возможен благодаря поступлению теплоэнергии вследствие излучения, но не конвекции. Помимо этого половая поверхность и помещение равномерное нагреваются. В комнатах отсутствуют мостики холода и горячие батареи. Все это создает комфортную и здоровую атмосферу, соответственно, нет пыли. Поверхность всегда остается сухой, на ней не формируется среда для плесени, клещей и других вредных микроорганизмов.

Экономическая выгода


В зависимости от месторасположения трубок и функционирования обогревательной системы можно сэкономить на обогреве помещения. Установлено, что в жилых квартирах тратится меньше электрической энергии на 30%, при условии, что потолок имеет стандартную высоту. Таким образом, расход энергетических ресурсов может достигать 50%.

Безопасность


Это важно для помещений, где находятся постоянно люди. Функционирование обогревательного пола позволяет избежать ожогов и иных проявлений, которые могут быть при использовании радиаторов либо конвекторов.

Гигиена


Система водяных полов со смесителем позволяет проводить соответствующую дезинфекцию финишного покрытия. Пол можно очищать разными моющими средствами, водой. Такая обогревательная система отменно подходит для помещений со специфическими запросами к гигиене. Например, водяной пол с узлом перемешивания годится для детсадов и больниц.

Удобство


Для водяного обогревающего пола не нужно монтировать добавочные приборы в отапливаемом помещении. Все необходимые элементы устанавливают, как правило, в кладовках. Поэтому можно делать самую разную планировку, не выделяя место под агрегат.

Особенности установки смесителя


Устанавливается узел перемешивания теплого пола непосредственно рядом с калорифером. Когда элементы гидравлической системы подсоединены эластичными трубками, то узел подмеса нуждается в твердом креплении на стене. Кроме того перед монтажом необходимо распределить места для того, чтобы был свободный легкий доступ к элементам смесителя.

Регулировочный клапан должен находиться в зоне входа в калорифер теплоносителя. В процессе подбора материалов труб следует убедиться, что они будут выдерживать температуру заходящего теплоносителя. Поэтому желательно купить полимерные трубы. Также стоит помнить о том, что трубу из оцинковки нельзя использовать для гликолево-водного раствора. Запорные части лучше применять из бронзы и латуни, трубки — из черной стали, а насос — из чугуна. Производители стальные части всей системы с внешней стороны грунтую и окрашивают.

Обратите внимание! Выбирать место установки и подсоединения узла необходимо с учетом пузырей воздуха, которые могут появиться от устройства отвода котлового контура. Также требуется полностью исключить возможность попадания воды и конденсированной жидкости на части системы под напряжением.

Таким образом, смесительный узел подбирать целесообразно индивидуально, для обеспечения максимального удобства пользования обогревательной системой пола.

Вполне возможно подобрать систему самостоятельно, предварительно изучив все схемы подключений. Однако, если пользователь совсем ничего не понимает в узлах и назначении деталей, лучше всего купить уже готовую конструкцию.

Теплый пол с тепловым насосом
