Расчет сечения кабеля. Таблица расчета сечения кабеля

Для долгой и надежной службы кабеля его необходимо правильно выбрать и рассчитать. Электрики при монтаже проводки большей частью выбирают сечение жил, основываясь в основном на опыте. Порой это приводит к ошибкам. Расчет сечения кабеля необходим, прежде всего, в плане электробезопасности. Будет неправильно, если диаметр проводника будет меньше или больше требуемого.

Сечение кабеля занижено

Этот случай является наиболее опасным, поскольку проводники перегреваются от высокой плотности тока, при этом изоляция плавится и происходит короткое замыкание. При этом может также разрушиться электрооборудование, произойти пожар, а работники могут попасть под напряжение. Если для кабеля установить автоматический выключатель, он будет слишком часто срабатывать, что создаст определенный дискомфорт.

Здесь главный фактор — экономический. Чем больше сечение провода, тем он дороже. Если сделать проводку всей квартиры с большим запасом, это обойдется в большую сумму. Иногда целесообразно делать главный ввод большего сечения, если предполагается дальнейшее увеличение нагрузки на домашнюю сеть.

Если для кабеля установить соответствующий автомат, будут перегружены следующие линии, когда на какой-либо из них не сработает свой автоматический выключатель.

Как рассчитать сечение кабеля?

Перед монтажом целесообразно произвести расчет сечения кабеля по нагрузке. Каждый проводник обладает определенной мощностью, которая не должна быть меньше, чем у подключаемых электроприборов.

Расчет мощности

Самым простым способом является расчет суммарной нагрузки на вводной провод. Расчет сечения кабеля по нагрузке сводится к определению общей мощности потребителей. У каждого из них имеется свой номинал, указанный на корпусе или в паспорте. Затем суммарную мощность умножают на коэффициент 0,75. Это связано с тем, что все приборы не могут быть включены одновременно. Для окончательного определения необходимого размера применяется таблица расчета сечения кабеля.

Расчет сечения кабеля по току

Более точным методом является вычисление по токовой нагрузке. Расчет сечения кабеля производится через определение проходящего через него тока. Для однофазной сети применяется формула:

Iрасч. = P/(Uном∙cosφ),

где P — мощность нагрузки, Uном. — напряжение сети (220 В).

Если общая мощность активных нагрузок в доме составляет 10 кВт, то расчетный ток Iрасч. = 10000/220 ≈ 46 А. Когда делается расчет сечения кабеля по току, вводится поправка на условия прокладки шнура (указываются в некоторых специальных таблицах), а также на перегрузку при включении электроприборов приблизительно в сторону увеличения на 5 А. В результате Iрасч. = 46 + 5 = 51 А.

Толщина жил определяется по справочнику. Расчет сечения кабеля с применением таблиц позволяет легко найти нужный размер по длительно допустимому току. Для трехжильного кабеля, проложенного в дом по воздуху, надо выбрать значение в сторону большего стандартного сечения. Оно составляет 10 мм2. Правильность самостоятельного расчета можно проверить, применив онлайн-калькулятор — расчет сечения кабеля, который можно найти на некоторых ресурсах.

Нагрев кабеля при прохождении тока

При работающей нагрузке в кабеле выделяется тепло:

Q = I2Rn вт/см,

где I — ток, R — электрическое сопротивление, n — количество жил.

Из выражения следует, что количество выделяемой мощности пропорционально квадрату проходимого по проводу тока.

Расчет допустимой силы тока по температуре разогрева проводника

Кабель не может бесконечно нагреваться, так как тепло рассеивается в окружающую среду. В конце концов наступает равновесие и устанавливается постоянная температура проводников.

Для установившегося процесса справедливо соотношение:

P = ∆t/∑S = (tж — tср)/(∑S),

где ∆t = tж-tср — разница между температурой среды и жилы, ∑S — температурное сопротивление.

Длительно допустимый ток, проходящий по кабелю, находится из выражения:

Iдоп = √((tдоп — tср)/( Rn∑S)),

где tдоп — допустимая температура разогрева жил (зависит от типа кабеля и способа прокладки). Обычно она составляет 70 градусов в обычном режиме и 80 — в аварийном.

Условия отвода тепла при работающем кабеле

Когда кабель проложен в какой-либо среде, теплоотвод определяется ее составом и влажностью. Расчетное удельное сопротивление грунта обычно принимается равным 120 Ом∙°С/Вт (глина с песком при влажности 12-14 %). Для уточнения следует знать состав среды, после чего можно найти сопротивление материала по таблицам. Для увеличения теплопроводности траншею засыпают глиной. Не допускается наличие в ней строительного мусора и камней.

Теплоотдача от кабеля через воздух очень низкая. Она еще больше ухудшается при прокладке в кабель-канале, где появляются дополнительные воздушные прослойки. Здесь нагрузку по току следует снижать по сравнению с расчетной. В технических характеристиках кабелей и проводов приводят допустимую температуру короткого замыкания, составляющую 120 °С для изоляции ПВХ. Сопротивление грунта составляет 70 % от общего и является основным при расчетах. Со временем проводимость изоляции возрастает из-за ее высыхания. Это необходимо учитывать в расчетах.

Падение напряжения в кабеле

В связи с тем, что проводники обладают электрическим сопротивлением, часть напряжения уходит на их нагрев, и к потребителю его приходит меньше, чем было в начале линии. В результате по длине провода теряется потенциал из-за тепловых потерь.

Кабель надо не только выбирать по сечению, чтобы обеспечить его работоспособность, но также учитывать расстояние, на которое передается энергия. Увеличение нагрузки приводит к росту тока через проводник. При этом возрастают потери.

На точечные светильники подается небольшое напряжение. Если оно незначительно снижается, это сразу заметно. При неправильном выборе проводов дальше расположенные от блока питания лампочки выглядят тусклыми. Напряжение существенно снижается на каждом следующем участке, и это отражается на яркости освещения. Поэтому необходим расчет сечения кабеля по длине.

Самым важным участком кабеля является потребитель, расположенный дальше остальных. Потери считаются преимущественно для этой нагрузки.

На участке L проводника падение напряжения составит:

∆U = (Pr + Qx)L/Uн,

где P и Q- активная и реактивная мощность, r и x — активное и реактивное сопротивление участка L, а Uн — номинальная величина напряжения, при котором нагрузка нормально работает.

Допустимые ∆U от источников питания до главных вводов не превышают ±5 % для освещения жилых зданий и силовых цепей. От ввода до нагрузки потери не должны быть больше 4 %. Для линий с большой протяженностью нужно учитывать индуктивное сопротивление кабеля, которое зависит от расстояния между соседними проводниками.

Нагрузки могут подключаться по-разному. Наиболее распространенными являются следующие способы:

• в конце сети;
• потребители распределены по линии равномерно;
• к протяженному участку подключается линия с равномерно распределенными нагрузками.

Пример 1

Мощность электроприбора составляет 4 кВт. Длина кабеля равна 20 м, удельное сопротивление ρ = 0,0175 Ом∙мм2.

Ток определяется из соотношения: I = P/Uном = 4∙1000/220 = 18,2 А.

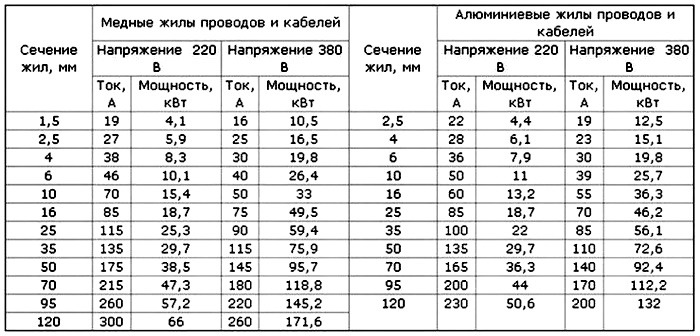

Затем берется таблица расчета сечения кабеля, и выбирается соответствующий размер. Для провода из меди он составит S = 1,5 мм2.

Формула расчета сечения кабеля: S = 2ρl/R. Через нее можно определить электрическое сопротивление кабеля: R = 2∙0,0175∙20/1,5 = 0,46 Ом.

По известной величине R можно определить ∆U = IR/U∙100 % = 18,2*100∙0,46/220∙100 = 3,8 %.

Результат расчета не превышает 5 %, значит, потери будут допустимыми. В случае больших потерь следовало бы увеличить сечение жил кабеля, выбрав соседнее, большей величины из стандартного ряда — 2,5 мм2.

Пример 2

Три цепи освещения подключены параллельно друг с другом на одну фазу трехфазной линии, сбалансированной по нагрузкам, состоящей из четырехжильного кабеля на 70 мм2 длиной 50 м и проводящего ток 150 А. По каждой линии освещения длиной 20 м проходит ток 20 А.

Межфазные потери при действующей нагрузке составляют: ∆Uфаз= 150∙0, 05∙0,55 = 4,1 В. Теперь следует определить потери между нейтралью и фазой, поскольку освещение подключается на напряжение 220 В: ∆Uф-н = 4,1/√3 = 2,36 В.

На одной подключенной цепи освещения падение напряжения составит: ∆U = 18∙20∙0,02=7,2 В. Общие потери определяются через сумму Uобщ = (2,4+7,2)/230∙100 = 4,2 %. Расчетное значение находится ниже допустимых потерь, которые составляют 6 %.

Заключение

Для предохранения проводников от перегрева при длительно работающей нагрузке с помощью таблиц делается расчет сечения кабеля по длительно допустимому току. Кроме того, необходимо правильно рассчитать провода и кабели, чтобы потери напряжения в них не были больше нормы. При этом с ними суммируются потери в цепи питания.

fb.ru

Расчет сечения кабеля по току и мощности

Электричество передаётся конечному потребителю от электростанции или генератора посредством проводников проводов и кабелей. Какая разница между проводниками этих видов?

Кабель – несколько проводов в защитной герметичной оболочке, изолированных друг от друга. Герметичная оболочка в свою очередь покрывается в несколько слоев защитным покровом, оберегающим оболочку от механических повреждений и коррозии.

Провод – изделие, состоящее из одной и более жил, изолированных друг от друга, или одной и более скрученных между собой проволок, покрытое дополнительно в зависимости от условий прокладки оболочкой из металла, проволоки или волокнистого материала.

А сколько средств нужно потратить на изготовление этих проводников? Прямо сказать, немало. Одно дело, когда покупатель электроприбора платит за 1–2 метра, входящего в комплект кабеля, а кто заплатит за сотни километров линий электропередач, если потребитель оплачивает только стоимость использованной электроэнергии?

Вопрос риторический. Следовательно, при электрификации того или иного объекта каждый подрядчик старается сэкономить на тоннах меди или алюминия, желательно, чтобы экономия не отразилась на качестве поставляемой электроэнергии. Оптимальный способ – провести правильный расчёт сечения кабеля по мощности, длине, силе тока и используемому металлу, меди или алюминия. Это позволит осуществить оптимальный выбор кабеля для прокладки к нужному объекту или в своей квартире.

Значение сечения для производителей и потребителей электроэнергии

Какие последствия неправильного выбора сечения? Сечение – площадь поперечного разреза провода. Проводники одинаковой толщины могут иметь разную площадь. Если провод круглый — диаметр жилы делится на 2, радиус поднимается до квадрата и умножается на 3,1415. при других формах жилы кабеля сечение рассчитываются как площадь той геометрической фигуры, поперечный разрез которой имеет жила проводника, входящего в состав кабеля. Измеряется в мм2.

Существует 3 вида подбора сечения кабеля – для прокладки ЛЭП; для производственных цехов тяжёлой промышленности, для бытовых нужд. Остальные виды, так или иначе, связаны с вышеперечисленными, например, при подборе сечения кабеля для электротранспорта, руководствуются тем же принципом, что и для прокладки воздушной линии (далее — ВЛ), в частности, ЛЭП.

Основной критерий, по которому нужно выбирать кабель, это максимальная нагрузка на кабель, при которой он не перегревается. Чем меньше сечение, тем больше сопротивление, соответственно, проводник нагревается, вследствие чего теряется мощность и нарушается целостность изоляции. Если площадь поперечного разреза проводника больше, то повышается безопасность и срок эксплуатации кабеля, но и цена соответственно тоже!

Если прокладывать ЛЭП и другие электрокоммуникации с большим запасом сечения, то такие линии влетят в копеечку электрификатору. Поэтому перед тем как выбрать кабель оптимального сечения, его значение подбирают с таблицы сечения. Но таблицы выбора для того, чтобы определиться какой кабель подойдёт под прокладку в том или ином случае, мало. Перед тем как рассчитать сечение кабеля необходимо учесть все нюансы при укладке для тех или иных потребностей.

Начнём с глобального, чтобы закончить тривиальным

При расчёте сечения учитываются 3 основных параметра – плотность или сила тока, длина кабеля, материал проводника. Мощность – результат умножения силы тока на напряжение, а сопротивление зависит от материала и длины проводника. В некоторых случаях рассчитывать сечение кабеля по мощности не целесообразно. Об этом речь пойдёт ниже.

Расчёт сечения кабеля по длине крайне важен при прокладке ЛЭП. Чем длиннее провод, тем больше его сопротивление, соответственно, на отдалённых участках таких магистралей сила тока падает. Возникает вопрос, как могут функционировать ЛЭП длиной в 50 км и более, если когда рассчитывают сечение кабеля по мощности в таблице, то потеря тока на 50 км может превысить 60%? Остаётся единственный выход – напряжение.

Как известно, электрон, потоком которых и является электрический ток, имеет 2 природы: корпускулярную – двигается как материальное тело с заданной скоростью; волновую – передвигается в пространстве как электромагнитная волна со скоростью около 300000 км/с. То есть, если увеличить напряжение и уменьшить силу тока, то жилы с малым сечением можно прокладывать на любую длину! Казалось бы, что может быть проще. При помощи повышающего трансформатора поднять напряжение до 10 МВ., тогда при силе тока в 10 А можно обеспечить электричеством более 20000 потребителей!

Но на практике все обстоит иначе. Чтобы поднять напряжение до умопомрачительных величин нужно изолировать жилу абсолютным диэлектриком, который не пропускал  электромагнитные колебания, а такими материалами современная наука, увы, не располагает. На практике ЛЭП даже с напряжением в 10 кВ представляют нешуточную опасность для окружающих. Мало того что наводящееся напряжение скапливается на близнаходящихся металлических предметах, да ещё и электромагнитные волны создают помехи в радиусе десятков километров. Так что приходится делать выбор сечения кабеля по току и по длине проводников.

Важно! Чтобы проверить безопасность кабеля при данном сечении, кабель должен выдержывать нагрузку, выше номанальной на 10–15%, 30 минут. При передаче электричества, напряжение неизменно, а сила тока и длина жилы разные. Поэтому при прокладке ЛЭП проводится расчёт сечения кабеля по мощности и длине. А правильность выбора испытывается посредством токовых нагрузок кабелей.

Борцы за экологию, считающие, что воздушные линии электропередач должны отойти в прошлое, скорее всего не дождутся их повсеместного демонтажа. Причина кроется всё в том же сечении. Открытые коммуникации меньше греются, ведь атмосфера – природное охлаждение, да и ремонтировать ВЛ намного проще, чем подземные кабельные линии.

Материал проводника

Что предпочесть – алюминий или медь? По техническим характеристикам медь предпочтительнее, да и сечение медного кабеля при передаче одинаковой мощности меньше, но медь дороже, следовательно, ЛЭП с алюминиевыми проводами экономичнее.

Оборудование в тяжёлой промышленности потребляет большую силу тока, например, электросварочный аппарат, может потреблять ток в 200 и более А. Чтобы обеспечить бесперебойную работу данного оборудования на производственные предприятия прокладывают силовые кабели. Сечение силового кабеля может достигать 120 мм2 и более. Чтобы увеличить пропускную способность кабеля, часто используют многожильные изделия. Такое решение обосновывается таким явлением как скин-эффект – распределением тока в поверхностном слое проводника.

Целесообразно ли подбирать сечение кабеля по диаметру? Диаметр кабеля имеет неодинаковое сечение. Производитель проводниковой продукции указывает площадь поперечного разреза и номинальную нагрузку в амперах.

А теперь к мощности

Вот решили вы немного прибарахлиться и купить несколько мощных электроприборов. У вас в квартире, как говорится, старая проводка. Нужно решать какой кабель и на какую розетку прокладывать. Естественно, о выборе материала речь не идёт, это медь. Рекомендации ПУЭ (Правила Устройства Электроустановок), долгий срок службы и безопасность — основные преимущества меди. По каким показателям рассчитывать сечение для квартиры?

Поскольку длина особого значения не имеет, остаётся мощность и сила тока. Мощность, самый простой вариант расчёта. Открываем таблицу или онлайн калькулятор. Находим или вводим предполагаемое значение суммарной мощности электроприборов, которые будут работать одновременно, находим или рассчитываем сечение исходя из материала проводника. У нас медь. Казалось бы, на этом всё. Осталось вызвать специалистов и заказать или приобрести кабель нужной поперечной площади.

Вот и всё установлено. Осталось только запустить, к примеру, колодезный насос или токарный бытовой станок. И вдруг что-то начинает вонять! Ах да, это изоляция плавится! Дело в том, что в момент пуска электродвигателя, пусковая мощность в 5-7 раза превышает номинальную мощность. Так, что рассчитывать сечение по мощности целесообразно, только если не планируется использовать электродвигатель, номинальной мощностью более 3,5 кВт. Иначе сечение нужно подбирать по силе тока в момент запуска мощного агрегата. Этот параметр указан в руководстве к прибору.

Никогда не нарушайте золотое правило! Лучше выбрать сечение, большее чем нужно, чтобы остался запас для непредвиденных высоких нагрузок, способных повредить изоляцию кабеля.

electriktop.ru

Расчет сечения кабеля по мощности и току

Важность правильного расчета сечения кабеля неоднократно упоминалась в наших публикациях. С целью упростить эту задачу и исключить вероятность ошибки, на нашем сайте был запущен онлайн-калькулятор, при помощи которого не составит труда выбрать сечение провода в зависимости от силы тока или мощности нагрузки. В качестве альтернативы можно воспользоваться табличными данными, но учитывая современные реалии, Интернет более доступен, чем справочная литература.

Приведем краткую инструкцию, позволяющую быстро освоить навыки работы с данным ресурсом:

1. Указываем длину линии и выбираем материал токопроводящих жил кабеля.
2. Вводим расчетную мощность нагрузки (в качестве альтернативы можно указать силу тока) и напряжение электросети (отображается автоматически при выборе типа сети).
3. Коэффициент мощности, процент допустимых потерь и температуру провода можно оставить по умолчанию (0,92, 5% и 35°С, соответственно).
4. Выбираем тип проводки и нажимаем кнопку «Вычислить».

В результате расчетов выводится информация об оптимальном сечении провода, плотности тока, а также информация о потерях (сопротивление участка цепи, падение напряжения вольтах и процентах).

ОЦЕНИ СТАТЬЮ: (1 оценок, среднее: 5,00 из 5) Загрузка… Обсудить на форуме

www.asutpp.ru

Расчет сечения кабеля онлайн

Чтобы правильно выбрать маркировку провода либо силового кабеля, первым делом нужно рассчитать его сечение. Проще всего использовать для этого специальную программу,в которую нужно ввести исходные данные: количество фаз, потребляемую мощность, номинальное напряжение и что не менее важно — материал токоведущих жил. Чтобы и наши читатели могли быстро выполнить вычисления мы предоставили онлайн-калькулятор для расчета сечения кабеля по мощности и длине линии. Все очень просто — вводите информацию, которую вы знаете и нажимаете кнопку «Вычислить». Калькулятор в режиме онлайн отобразит расчетное и рекомендуемое значение, а вам останется только выбрать подходящую маркировку провода либо силового кабеля.

Достоинства данного онлайн калькулятора в том, что с помощью него вы можете произвести расчет минимального сечения провода или же кабеля в сети с номинальным напряжением от 220 В до 10 кВ. К тому же, для более точных расчетных работ вы можете указать тип проводки — открытая либо скрытая, что также повлияет на расчет. Если же вы сомневаетесь в выведенном результате, настоятельно рекомендуем произвести расчет сечения кабеля по мощности и току с помощью формул, которые мы предоставили в соответствующей статье. Помимо этого можете сверить результат со значениями, указанными в таблице:

Более того, советуем также ознакомиться с программами для расчета сечения кабеля, которые можно установить на компьютер и телефон. Если вы не поленитесь рассчитать сечение жил несколькими способами, в результате получится наиболее точное значение, которое вам и нужно! Все же, как показал опыт, калькулятор в режиме онлайн способен произвести вычисления с минимальной погрешностью!

Нравится(0)Не нравится(0)

samelectrik.ru

---

Смотрите также

• Сечение акустического кабеля
• Проверка сопротивления изоляции проводов и кабелей
• Что такое кабель сип
• Вес кабель авббшв 4х120
• Кабель для подключения монитора к системному блоку
• Напольный плинтус с кабель каналом
• Термостойкая гофра для кабеля
• Размеры барабанов для кабеля
• Кабель асб 3х50 технические характеристики
• Термостойкий кабель канал для бани
• Пнд труба для прокладки кабеля в земле

Площадь поперечного сечения провода

Как рассчитать площадь поверхности провода? Какова формула площади поперечного сечения? Эта статья ответит на эти и другие вопросы. Продолжайте читать, чтобы узнать, как рассчитать площадь поверхности провода. Кроме того, мы объясним, из чего состоит площадь поперечного сечения провода. Как только вы поймете эти термины, вы сможете рассчитать площадь поперечного сечения провода.

Площадь поперечного сечения провода

Площадь поперечного сечения провода – это площадь круглой или эллиптической плоскости, проходящей через объект под прямым углом к ​​его длине. Провод с круглым поперечным сечением будет иметь площадь, равную диаметру провода, умноженному на угол поперечного сечения. С другой стороны, прямоугольный блок, разрезанный под углом, будет иметь площадь, равную углу его поперечного сечения. Поэтому, когда вы измеряете площадь поперечного сечения провода, вы должны сначала определить его толщину.

Площадь поперечного сечения провода рассчитывается путем деления длины одной стороны на его ширину. Затем вы умножаете две стороны на их квадраты. Например, провод толщиной 3/8 дюйма и шириной 4 дюйма имеет площадь поперечного сечения 0,375 дюйма. Преобразовав эти измерения, вы получите измерение диаметра провода в квадратных дюймах. Затем вы умножаете это значение на 4000, чтобы получить площадь провода.

Какова формула площади поперечного сечения?

При измерении площади поперечного сечения провода вам необходимо знать его диаметр и длину. К счастью, формула площади поперечного сечения довольно проста. Площадь поперечного сечения провода равна квадрату его диаметра, измеренного в милах. Его можно рассчитать, рисуя катанку. Вы также можете найти площадь поперечного сечения провода, возведя его диаметр в квадрат в дюймах.

Чтобы рассчитать площадь поперечного сечения провода, нужно умножить его длину на диаметр. Однако формула предполагает чистый разрез 90 градусов. На самом деле, вы можете получить больший результат, если сделаете разрез под углом 45 градусов. Площадь провода в круге составляет примерно 1000 мил на квадратный дюйм. Многожильные кабели имеют площадь поперечного сечения 4000 мил в квадрате.

Чтобы рассчитать площадь поперечного сечения провода, сначала определите его средний диаметр. Разделите это число на 10. Далее умножьте результат на количество кабелей. Например, отрезок провода диаметром 16 мм нуждается в силе тока 32 ампера. Вы можете округлить до четырех миллиметров для простоты расчетов. Формула площади поперечного сечения провода относится к категории табличных данных.

Что такое площадь поперечного сечения в электричестве?

Площадь поперечного сечения проводника измеряется в мм2. Он равен площади поверхности круга, деленной на радиус объекта. В случае электричества площадь поперечного сечения провода равна площади поверхности круга того же радиуса. Площадь вены всегда будет круглой. При расчете сопротивления диаметр жилы должен быть больше поперечного сечения проводника.

Сопротивление провода — это сложность протекания по нему тока. Длинный провод имеет большее сопротивление, чем короткий, потому что при прохождении электроны сталкиваются с большим количеством ионов. В тонком проводе меньше места для прохождения свободных электронов. Сопротивление и площадь поперечного сечения обратно пропорциональны. Но вы обнаружите, что эта формула сбивает с толку, когда вам нужно учитывать несколько событий.

Какова площадь поверхности провода?

Площадь поверхности провода можно измерить, рассчитав площадь его поперечного сечения. Площадь поверхности одной жилы медной проволоки диаметром 0,20 мм эквивалентна площади поверхности круга радиусом r. Это измерение можно округлить до сотых долей метра. Кроме того, вы можете узнать площадь поверхности цилиндра, сделанного из проволоки в один мм, используя известную формулу.

Проволока большого диаметра имеет большую площадь поверхности, чем проволока малого диаметра. Провода меньшего диаметра обычно измеряются в миллиметрах. В двух словах, провода можно измерять в квадратных единицах или в круговых милах. Площадь поперечного сечения проволоки проще всего рассчитать в круговых милах, а не в квадратных единицах, поскольку шкала измерения диаметра проволоки обратная.

Какой формы площадь поперечного сечения провода?

Площадь поперечного сечения провода равна площади окружности диаметром d и радиусом r. Поскольку диаметр проволоки больше ее толщины, площадь всегда будет больше. Это измерение также полезно для понимания различий между многожильным проводом и сплошным проводом. Площадь поперечного сечения проводов также может быть использована для определения сопротивления.

Чтобы понять формулу, сначала нам нужно определить поперечное сечение. Поперечное сечение — это общая область трехмерного объекта. Например, длинная цилиндрическая труба будет иметь поперечное сечение, представляющее собой концентрическую окружность. Балка будет называться в зависимости от формы ее поперечного сечения. В основном площадь поперечного сечения равна его высоте, ширине и толщине. Калькулятор поперечного сечения даст вам площадь поперечного сечения цилиндра диаметром 10, высотой H и толщиной t1.

Провод может быть круглым или овальным в поперечном сечении. Также возможно эллипсоидальное сечение. Обе проволочные формы имеют центральную талию уже, чем остальные. S-образная проволока имеет гораздо более тонкую стенку и пучок, чем Z-образная проволока. Это означает, что S-образный провод легче согнуть, чем Z-образный. В общем случае площадь поперечного сечения провода будет больше, чем у квадрата.

Площадь поперечного сечения равна диаметру?

Площадь поперечного сечения – это квадрат длины одной стороны проводника. Затем умножьте квадратную длину другой стороны. Например, возьмем прямоугольный проводник толщиной 3/8 дюйма и шириной четыре дюйма. Толщина выражается как 0,375 дюйма. Это эквивалентно 4000 мил. Точно так же ширина, выраженная в дюймах, равна 375 милам. Затем умножьте 375 мил на 4000 мил, чтобы найти площадь поперечного сечения.

Площадь поперечного сечения провода измеряется по формуле: A = 1/pd2, где p — длина в футах. Его диаметр равен площади круга с радиусом r. Площадь поперечного сечения провода n-го калибра равна квадрату его диаметра. Как только вы нашли площадь поперечного сечения провода, вы можете рассчитать средний диаметр провода.

В чем разница между площадью и поперечным сечением.

Размер провода можно измерить, используя площадь и поперечное сечение проводника. Площадь провода относится к пространству, в котором могут проходить медные провода. Важно отметить, что площадь поперечного сечения и диаметр не совпадают. Точно так же многожильный провод имеет большее поперечное сечение, чем сплошной провод. Итак, размер сплошного провода важнее площади его поперечного сечения.

Площадь поперечного сечения провода меньше общей площади его поверхности. Вообще говоря, провода большого диаметра имеют большую площадь поперечного сечения, чем провода малого диаметра. Площадь поперечного сечения провода может быть выражена либо в квадратных единицах, либо в круговых милах. Площадь провода также может быть выражена в шкале калибра. Измерение проволоки в круговых милах более удобно для расчета, поскольку оно устраняет факторы «пи» и d/2 (радиус).

Площадь поперечного сечения провода влияет на его сопротивление. Более широкий провод имеет меньшее сопротивление, чем более тонкий. Следовательно, чем шире площадь сечения, тем меньше сопротивление провода. Чтобы лучше понять это, рассмотрим пример с водопроводной трубой. Чем шире труба, тем больше по ней проходит воды. Поэтому провод с большей площадью поперечного сечения оказывает меньшее сопротивление потоку электрического заряда.

Что такое формула площади?

Какова формула площади поперечного сечения провода и как найти его площадь? Поперечное сечение провода имеет форму круга, но площадь поверхности каждого сечения различается. Провода представляют собой смесь различных материалов, и один тип обычно более плотный, чем другой. Один тип провода многожильный, который представляет собой одножильный провод, скрученный вместе.

Поперечное сечение провода — это двухмерное представление объекта. При разрезании сплошной проволоки на несколько секций двумерные срезы проволоки будут разными. Площадь поперечного сечения известна как SS и измеряется в мм2. Многожильный провод будет иметь большую площадь, чем сплошной провод. Оба типа провода имеют разное сопротивление.

Одним из методов расчета площади поперечного сечения провода является измерение диаметра провода. Это измерение легко. Возьмите длинный кусок проволоки и намотайте его на карандаш так, чтобы «хвосты» плотно прилегали друг к другу. Обязательно используйте полные витки, которые плотно прилегают друг к другу и не имеют зазоров между ними. Вам нужно будет разделить длину сегмента на количество витков, чтобы определить диаметр. Например, если в проводе 11 витков, результирующий диаметр будет 7,5 мм. Затем разделите это число на 11 и получите 0,68 мм.

Как найти площадь поперечного сечения прямоугольного воздуховода

Прямоугольный воздуховод можно разделить на шестнадцать секций. В каждом сечении указана средняя скорость воздуха, проходящего через воздуховод. Площадь поперечного сечения воздуховода можно рассчитать по формуле, представляющей площадь поперечного сечения и скорость воздуха. Площадь поперечного сечения воздуховода прямоугольного сечения равна скорости потока одного кубического метра воздуха в секунду, где V — скорость воздуха.

Площадь твердого тела зависит от его формы и угла между его осью симметрии и плоскостью, в которой оно пересекается. Площадь прямоугольного тела равна площади основания умноженной на его высоту. Площадь поперечного сечения прямоугольного воздуховода равна площади основания плюс его высота. Если вы хотите рассчитать площадь поперечного сечения квадрата, вы должны умножить ширину цилиндра на высоту.

Площадь поперечного сечения воздуховода измеряется в квадратных дюймах, и это значение можно рассчитать по длине и окружности цилиндра. Полученную площадь квадрата затем умножают на радиус цилиндра. Если воздуховод круглый, площадь цилиндра равна p*R2. Это верно как для прямоугольных, так и для овальных воздуховодов, но прямоугольные воздуховоды более точны.

Что означает площадь поперечного сечения проводника?

Площадь поперечного сечения проводника – это площадь поверхности, одинаковая по длине независимо от конфигурации. Его площадь может быть измерена в квадратных милах или в фактическом поперечном сечении проводника. Квадратный мил — это единица измерения, где один мил равен площади квадрата со стороной в 1 мил. Например, 3/8-дюймовый проводник имеет площадь поперечного сечения 3/8 дюйма и ширину 4 дюйма. Следовательно, 3/8-дюймовый проводник имеет ширину 4 дюйма и толщину 3/8 дюйма. Площадь круглого проводника равна 0,375 дюйма. Прямоугольный проводник будет иметь площадь 9квадратных милов, поэтому квадрат со стороной 3/8 дюйма будет иметь площадь поперечного сечения

Кабель представляет собой небольшую трубу. Конфигурация определяет его контур. Например, если разрезать круглый металлический стержень пополам, в поперечном сечении получится два круга определенной толщины. Площадь поперечного сечения проводника (ПС) измеряется в мм2, тогда как площадь жилы круглая. Используя эту формулу, вы можете найти площадь поперечного сечения проводника, умножив радиус жилы на ее окружность, R.

Другое применение площади поперечного сечения в ядерной физике. Эффективный размер ядерного атома определяется поперечным сечением ядра. Площадь поперечного сечения ядерного атома — это площадь круга, разделенного параллельно основанию, и вероятность взаимодействия нейтрона с атомом-мишенью выражается его поперечным сечением. Ядерное деление основано на этом механизме.

Как рассчитать сечение провода по потребляемой мощности

При замене или прокладке электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, от которого зависит, какую силовую нагрузку можно подключить к проводу. Слишком слабый провод может не выдержать нагрузки, а при чрезмерно большом сечении будет стоить в несколько раз дороже. Также следует учитывать, что чем меньше сечение проводников, тем больше их электрическое сопротивление, поэтому также необходимо учитывать длину провода и способ его укладки.

Содержание

• Что нужно знать
• Основы сортировки
• Как рассчитать
• Особенности сечения электропроводки из разных материалов
• Сечение кабелей с открытой или закрытой проводкой
• Как рассчитать параметры необходимого кабеля
• Перевод ватт в киловатты
• Полезные видео

Что нужно знать

Если разрезать любой кабель, то под слоями изоляционного материала станет видна жила провода, которая является проводником электрического тока.

Когда провод разрезается (разрезается), то в месте разреза жила видна в виде окружности, площадь которой называется поперечным сечением жилы провода и измеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, фактически подбирается диаметр его токоведущих жил.

Поскольку токопроводящая часть кабеля металлическая, а изоляция выполнена из ПВХ, резины или подобных материалов, провода можно условно разделить на три уровня по уровню устойчивости к нештатным ситуациям:

1. Проводник и изоляция не повреждены. Те. перегрев провода произошел в допустимых пределах и ничего не произошло.
2. Изоляция плавится, но металл ядра остается неизменным. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
3. Сгорание изоляции и расплавление металлического основания. Обычно это следствие короткого замыкания.

Знать, как рассчитать сечение, как раз и нужно, чтобы исключить второй и третий варианты, ведь помимо самого кабеля для проводки подбираются защитные устройства, отключающие линию при увеличении тока.

Совет! При покупке недорогого провода лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые технические характеристики допускают погрешность не менее 20-30% от номинала — если сечение провода по мощности рассчитано «намертво», это грозит пожаром.

Основы сортировки

Единственный способ подобрать качественный провод в квартиру или дом по сечению токоведущей жилы — это знать, какой мощности будут подключаться приборы. Этот способ еще называют «по нагрузке», так как в электрических цепях все подключенные устройства рассматриваются как нагрузка или сопротивление.

Сначала нужно определить мощность устройств. Это можно сделать несколькими способами:

1. найти информацию об этом в техническом паспорте устройства;
2. мощность указана на самих устройствах — обычно она указана на металлических табличках или наклейках, хотя могут быть и просто обозначены на корпусе.
3. измерять силу тока во время работы и рассчитывать мощность — экзотический метод, который применяется в исключительных случаях, когда нужны точные результаты.

Если устройство произведено в России, Украине или Белоруссии, мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если продукт европейский, азиатский или американский, используется буква W. Нагрузка, используемая на таких устройствах, обозначается как «TOT» или «TOT MAX».

Если не удалось точно установить мощность устройства, для расчета можно взять средние данные.

Следует помнить, что параметры в них указаны в широком диапазоне, а значит кабель, выбранный с меньшим значением, может не соответствовать требованиям.

Это означает, что в данном случае необходимо учитывать максимально возможную мощность устройств и подбирать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреться в процессе эксплуатации, вплоть до возгорания изоляции.

Как рассчитать

При расчете сечения провода нужно помнить простую закономерность — чем больше подключенных к нему устройств потребляют ток, тем больше диаметр жилы и тем массивнее сам провод. Проще всего определить сечение в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – необходимая площадь поперечного сечения (мм²).

Рассчитать диаметр многопроволочной жилы немного сложнее — здесь нужно измерить диаметр каждого отдельного провода и найти их среднее значение, тогда формула принимает следующий вид:

Где n – количество жил, d – средний диаметр, S – искомая площадь поперечного сечения. Допускается также измерить диаметр одного провода и умножить результат на их количество. Формула осталась прежней, только d теперь не средний диаметр, а измеренный по одному проводу.

Если предвидится много расчетов, то рассчитать сечение провода можно с помощью специального калькулятора сечений кабеля онлайн, в который нужно просто ввести все данные о количестве и диаметре токо- несущий проводник и это даст результат.

Особенности сечения электропроводки из разных материалов

Алюминиевая проводка, применявшаяся еще в советское время, сейчас запрещена для монтажа внутренней проводки, но до сих пор используется как наиболее бюджетный вариант, несмотря на ее относительно невысокую стоимость. срок службы и общая надежность. При перегреве он начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность — это значит, что при одинаковом сечении проводов медь способна пропускать через себя больший ток, чем алюминий.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому при необходимости замены всей проводки настоятельно рекомендуется использовать медный кабель, тем более что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знание соответствующих значений силового сечения при его использовании будет существенной экономией на смету.

При прокладке скрытой проводки дома лучше выбирать одножильный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на многократные изгибы, многопроволочный имеет более длительный срок службы, но при подключении к нему розеток концы жил нужно будет облудить, так как со временем провода в жиле «осядут». ” и контакт ухудшится.

Чаще всего такие провода используют для подключения к сети нестационарных устройств: фена, утюга, бритвы и других.

Приведен общий расчет типовой электропроводки квартир, домов, коттеджей. По его словам, при длительной нагрузке 25А используются провода сечения по току (медь) 4,0 мм² и диаметром 2,26 мм. В соответствии с этими расчетами на линии устанавливается автоматический выключатель (автомат), который обычно монтируется в вводной коробке в месте ввода проводов в квартиру или дом.

Сечение кабелей с открытой или закрытой проводкой

При движении импульсов тока по проводнику он нагревается. Чем больше ток, тем сильнее нагрев. Один и тот же ток, протекающий по проводам разного диаметра, оказывает неоднозначное влияние на тепловыделение. Чем меньше сечение, тем больший нагрев происходит от нагрузки.

Поэтому, если линию делать открытой, можно уменьшить сечение — брать менее прочные провода. В этом случае он быстрее остывает и не портится изоляция. При закрытом способе монтажа дело обстоит хуже – тепло уходит медленнее, и здесь уже нужен более прочный материал – провода большего сечения.

Проектирование проводки и покупка нужного количества расходных материалов требует дизайнерских навыков. Вам нужно будет сделать следующее:

1. Нарисуйте план квартиры или другого помещения, где он планируется, и отметьте будущие розетки и светильники.
2. Узнайте мощность всех имеющихся приборов и бытовой техники: светильников, отопительных приборов, чайников, фенов и т.д. Это позволит вам остановиться на оптимальном варианте.
3. Измерьте длину запланированной линии и сложите все собранные параметры.
4. Выберите марку кабеля. Для внутренней разводки лучше использовать плоский провод.
5. Купить необходимое количество.

Кроме того, учитывается соответствие сечения провода по потребляемой мощности его максимальной нагрузке в данном проекте и току защитных выключателей.

Общепринятый цвет изоляции жил никак не зависит от их сечения и используется только для удобства монтажа:

• синий — для нейтрального;
• желто-зеленый — заземление;
• белый, коричневый и другие — фазные жилы.

Лучше установить несколько выключателей и сразу подписать их: например, «кухня», «спальня» и т. д. Линия освещения всегда проводится отдельно от вводного автомата и не зависит от розеток. Даже если в одном из них произойдет короткое замыкание, дом не останется без света, а при необходимости ремонт можно произвести при обычном освещении, без использования фонарика или свечей.

Дополнительные рекомендации:

• Сечение провода всегда лучше выбирать с запасом — экономия это хорошо, но она должна быть разумной, и неизвестно, что потом туда войдет.
• В помещениях с повышенной влажностью весьма вероятно, что может понадобиться два слоя изоляции.
• При покупке нужно указывать допустимый диаметр изгиба провода, особенно для однопроволочных. Дело в том, что если просто согнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от внешнего диаметра всего кабеля. Чаще всего это значение составляет 10-15.
• Медные и алюминиевые кабели не подходят или не подключаются обычным способом. Для их крепления можно использовать специальные клеммники или шайбы (оцинкованные).

Как рассчитать параметры необходимого кабеля

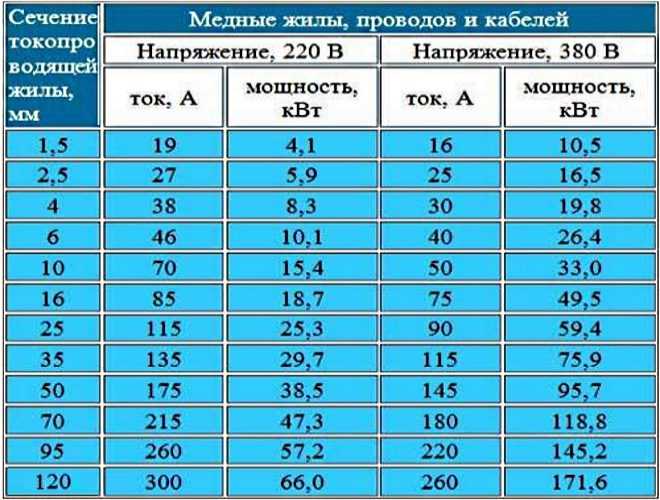

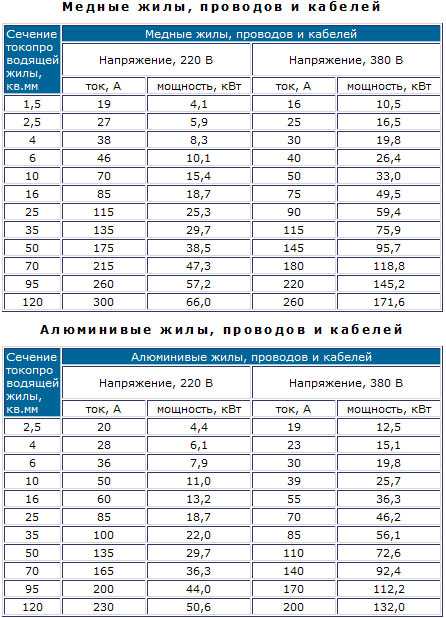

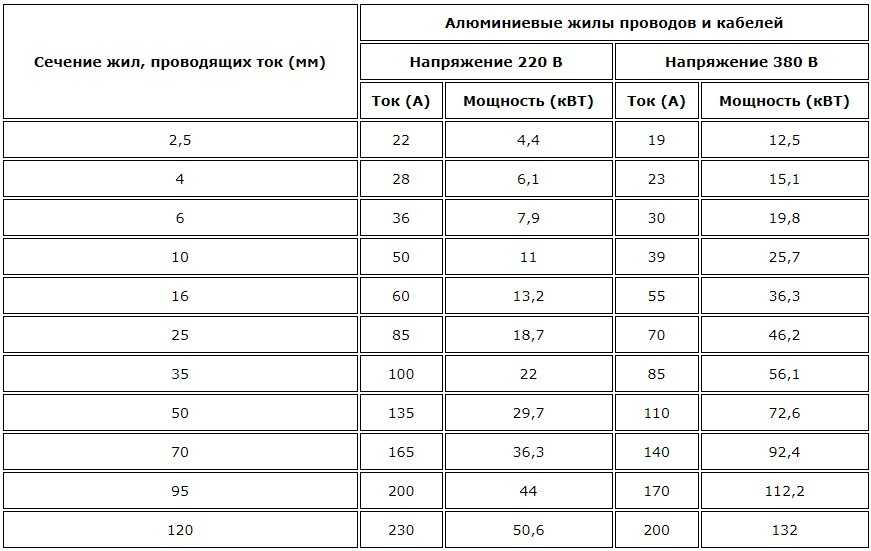

Если ЛЭП внушительной длины (100 метров и более), то все расчеты необходимо производить с учетом потерь тока, которые будут происходить непосредственно в кабеле. Это делается в обязательном порядке при проектировании электроснабжения домов. Все исходные данные вносятся в проект заранее, для контроля и перестраховки перепроверяются по норме мощности, выделенной на весь дом, и длине от него до столба. Следующая таблица помогает рассчитать требуемые параметры:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. При его наличии все новые приборы, появившиеся в квартире, можно смело включать, не опасаясь перегрузок.

Если сечения не хватает, то выхода всего два: замена проводки или отказ от одновременного использования мощных бытовых приборов.

Если вам срочно нужно удлинить розетку, а нужного провода нет рядом, можно использовать разные кабели, соединив их параллельно друг другу. Этот способ не используют постоянно, а прибегают к нему в моменты крайней необходимости, но если он уже используется, а тем более для подключения мощного устройства, то нужно использовать провода такого же сечения. Если это требование невозможно выполнить, то при расчете, выдержит ли провод, необходимо учитывать только кабель меньшего сечения.

Преобразование ватт в киловатты

При указании мощности крупных электроприборов используются такие единицы, как ватты и киловатты.
