Объем одной секции чугунной батареи: Сколько литров воды в 7-секционной чугунной батарее?

Вес одной секции чугунной батареи

Когда заходит речь о приобретении и установке отопительных приборов из чугуна, то первая же ассоциация – это тяжеленный советский радиатор и все трудности перемещения и монтажа, что с этим связаны. В действительности разновидностей этих приборов появилось очень много, их масса варьируется в широком диапазоне. Нашей целью стоит донести, сколько весит секция чугунной батареи различной конфигурации и решение проблем, связанных с этим.

Классические батареи

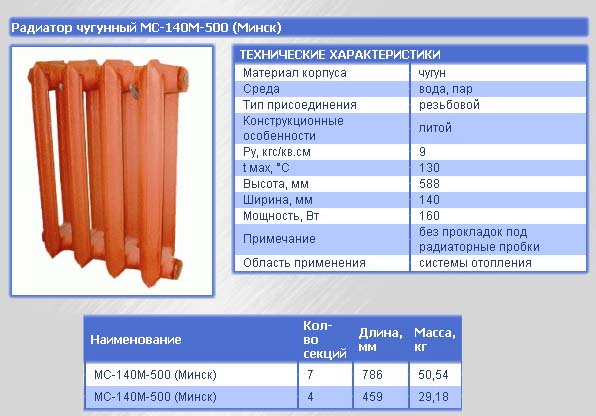

И правда, 1 секция классической советской батареи МС 140, имеющейся в продаже и по сей день, отличается немалой массой – 7.12 кг. Если учесть тот факт, что объем одной секции чугунной батареи МС 140 составляет 1.5 л воды, то общая масса получится 8.62 кг. Зная, что тепловая мощность каждой секции ориентировочно равна 170 Вт, то для помещения средней площади 20 м2 потребуется 12 таких секций, это по массе составит 85.4 кг, а вместе с водой – 103.4 кг.

Примечание: здесь и далее для лучшего понимания вопроса приводится пример укрупненного расчета тепловой мощности и количества секций.

Вы можете сказать, что необязательно ставить один большой прибор, можно же разделить его на два, и будете правы. Тем не менее чистый вес чугунных батарей старого образца тогда будет составлять 43 кг, что по правилам охраны труда не допускается поднимать одному человеку, потребуется помощник.

Вторая проблема заключается в том, что классические  радиаторы предназначены только для настенного крепления, а подавляющее большинство современных домов строится из пористых материалов, в лучшем случае из газобетона или пенобетона, в худшем – из SIP-панелей с наполнением из пенопласта. К таким стенам потребуется специальное крепление для чугунных радиаторов сложной конструкции с фиксацией во многих точках, что вряд ли вам понравится.

Современные отопительные радиаторы из чугуна

Для настенного крепления существуют новые изделия из серого чугуна от различных производителей, чья масса гораздо меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, изображенный на рисунке.

Его характеристики таковы: масса 1 секции – 3.8 кг, вместительность по воде – 0.8 л, итого выходит 4.6 кг. При располагаемом тепловом потоке 140 Вт на нашу комнату 20 м2 потребуется 14 шт, что по весу будет 64.4 кг вместе с водой. Данный показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый прибор), становится ясно, что возможна установка чугунных радиаторов на стены из пористого бетона без специальных дополнительных придумок.
Еще более легкую конструкцию предлагает российский производитель, продающий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3.2 кг при теплоотдаче 93 Вт, в помещение 20 м2 необходимо 22 секции общей массой 70.4 кг. Этот показатель тоже достаточно хороший, особенно если учитывать, что фирма изготавливает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком продукте, как винтажная чугунная батарея, чей вес еще больше советской МС 140 и в некоторых случаях достигает 14 кг. Эти отопительные приборы своим внешним видом напоминают старинные, устанавливаемые в резиденциях и усадьбах в далеком XIX веке.

Изображенная на рисунке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным – 154 кг. Но как видно на изображении, здесь вопрос установки решается иначе: первая и последняя секции имеют ножки для размещения нагревателя на полу.

Заключение

В наше время есть возможность подобрать чугунный прибор отопления применительно к разным условиям монтажа, в том числе и по весу. Благодаря напольной установке слишком тяжелым винтажным батареям даже не нужны кронштейны для крепления, разве что в качестве дополнительной фиксации к стене.

Чугунные радиаторы — технические характеристики отопительных приборов + Видео

Казалось бы, пришло время сдавать свои позиции чугунным радиаторам, придуманным еще в 1857 году изобретательным Францем Сан-Галли. Те, кто производит биметаллические или алюминиевые изделия, в этом твердо уверены. Мол, чугун катастрофически устарел – пора ему в утиль. Что ж, проверим и рассмотрим в данном материале чугунные радиаторы – технические характеристики которых сравним с аналогичными показателями батарей, сделанных из более современных материалов.

О конструкции и видах чугунных радиаторов

Каждый радиатор, подобно конструктору, составляется из нескольких одинаковых секций. Их льют в заводских условиях из серого сорта чугуна. Каналы, по которым протекает горячая вода, могут иметь круглую либо эллипсовидную форму. На этапе сборки секции соединяются одна с другой с помощью ниппелей, а места стыка дополнительно герметизируются. Для этого берут термостойкие резиновые или паронитовые прокладки.

По количеству каналов одной секции они могут быть:

• одноканальные;
• двухканальные.

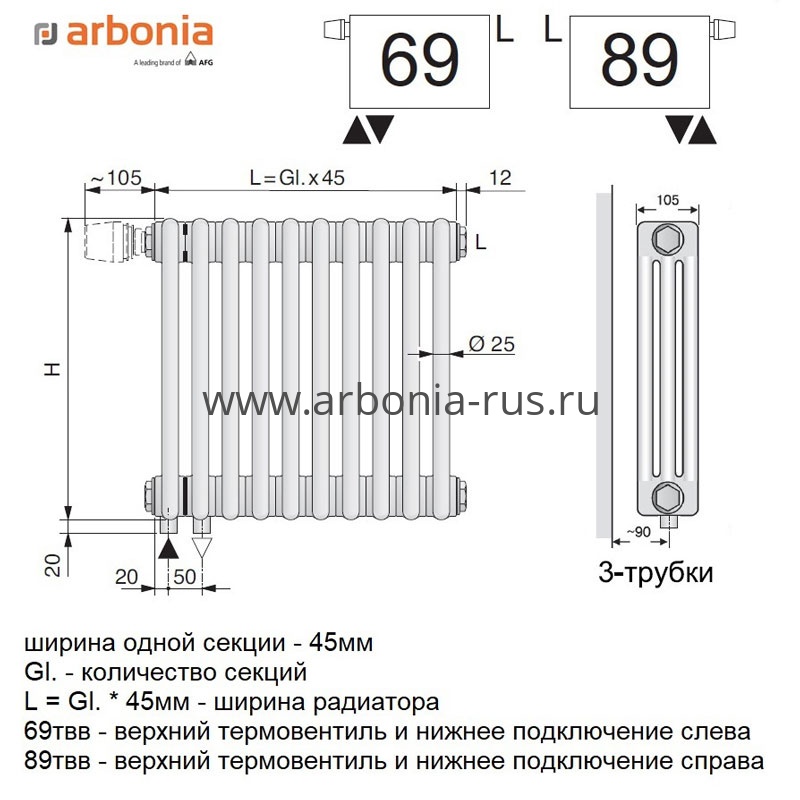

Радиаторы из чугуна могут иметь различную ширину (которая зависит от количества секций) и высоту. Ширина радиатора зависит от объема обогреваемого помещения, количества окон в нем, толщины наружных стен. Ведь чем больше секций используется, тем больше тепла отдаст радиатор. Что касается высоты, то она может колебаться от 35 сантиметров до полутора метров. Не забудем взглянуть и на такой показатель, как глубина радиатора. Ведь от нее зависит, как впишутся в дизайн комнаты эти чугунные изделия. Глубина может иметь значение и от 50 до 140 сантиметров и более.

Для монтажа понадобятся специальные прочные кронштейны, которые надо надежно закрепить на стене. Ведь обычно тяжелые батареи подвешивают под оконным проемом на эти кронштейны, располагая их так, чтобы батарея от стенки отступала на некоторое расстояние. Впрочем, сейчас появились новые модели напольного типа, у которых в комплекте прилагаются ножки.

Читайте также:

• Виды радиаторов отопления, их достоинства и недостатки

Положительные характеристики чугунных радиаторов

Им подходит любой теплоноситель

Пока техническая горячая вода добирается из котельной до батареи, качество ее лучше не становится. Она, впрочем, и изначально не была идеальной, а потом, следуя по трубопроводам, захватывает с собой изрядное количество примесей. Так что в наши квартиры поступает уже некая жидкость, достаточно агрессивная в химическом отношении. Эта самая агрессивная вода (если конкретнее, то в ней много щелочей) несет с собой вдобавок и кучу маленьких песчинок, действующих подобно абразивам.

И начинает она активно разъедать батареи из стали, например. А песчинки, словно наждак, протирают их тонкие стенки. А чугунну всё это нипочем – ведь он химически пассивен, а стенки у радиаторов из этого металла весьма толстые. И летом, когда из системы сольют воду, чугунная батарея не проржавеет изнутри.

Максимальное рабочее давление

Рабочее давление чугунных радиаторов составляет от 9 атмосфер и более в зависимости от производителя и модели. Они хорошо переносят гидроудары и поэтому часто используются в системах централизованного отопления.

Долговечность

Если время от времени промывать батареи из чугуна, а также по мере необходимости заменять межсекционные прокладки, то они ответят на такой уход благодарно. Лет пятьдесят смогут проработать, исправно нагревая ваши комнаты. Кстати, в Санкт-Петербурге до сих пор живы ретро-батареи из чугуна, отливали которые еще на первых заводах. Сто лет с лишним прошло, как-никак.

Невысокая цена

Если сравнивать цену чугунных батарей со стоимостью ставших модными в последнее время биметаллических изделий, то по бюджету чугун окажется намного выгоднее. А если предстоит покупать радиаторы не для одной комнаты, а для нескольких, то экономия окажется весьма и весьма внушительной.

О минусах чугунных батарей, зачастую превращающихся в плюсы

Долгое нагревание

Поборники новых алюминиевых и стальных батарей ругают чугун за его тепловую инерционность. Да, это так. «Раскочегаривается» чугунный радиатор довольно долго – это тебе не тоненький стальной корпус. Когда предстоит нагреть в начале холодов промерзший дом, это вызывает раздражение. Зато ведь и стынет толстая чугунная батарея тоже долго. Представьте – за окном мороз, а отопление внезапно отключили. Алюминиевые, стальные и биметаллические изделия сразу же станут холодными. А возле старого доброго чугуна можно будет еще погреться некоторое время.

Медленная отдача тепла в комнату

Сравним теплоотдачу, которая присуща одной секции чугунной батареи (это в среднем 110 ватт) и аналогичный показатель радиаторов из алюминия из стали. Выяснится, что последние, имея такие же габариты, и горячей воды меньше требуют, и тепла в полтора раза больше отдают. Однако конвекционно-воздушный способ обогрева у алюминия и биметалла, где греется только сердечник, а не кожух, проигрывает лучевому способу у стали и чугуна. У последних тепловые лучи не только воздушные массы нагревают, но и до предметов в комнате дотягиваются. В результате предметы также начинают излучать тепло, и комната прогревается качественнее и эффективнее.

Они тяжелые

Неуклюжую и увесистую чугунную батарею не каждый сможет поднять в одиночку – ведь только одна секция весит в среднем 5-6 килограммов. Но ведь мало кто из хозяев квартир и домов таскает эти батареи – обычно для их установки и снятия приглашаются сантехника. Вот им-то и не люб чугун. И еще надо заметить, что большой вес эти радиаторы имеют из-за толстых стенок, благодаря которым долго удерживают тепло и служат не меньше пятидесяти лет.

Они «кушают» много теплоносителя

Ну да, в чугунную секцию в среднем заливается 0,9 литра горячей воды, а в алюминиевую – всего 0,4 литра. Заметим, что при этом и габаритные размеры у этих двух видов батарей отличаются – алюминиевые гораздо меньше.

Они некрасивые

Стандартные радиаторы из чугуна, которые повсеместно ставили в советское время, то они, конечно, красотой не блещут. Грели-то они хорошо, вот только хотелось их спрятать с глаз долой.

Вот и закрывали их хозяева квартир всякими ширмочками и экранами, отнимающими тепло.

Сегодня же появились эстетичные художественные литьевые изделия из чугуна. На их поверхности имеются узоры в самых разных стилях. Стоят такие батареи (немецкие, английские, турецкие, французские, китайские) дорого, но выглядят просто роскошно. Отечественные радиаторы, конечно, не столь красивые, зато дешевые. Но всё равно их дизайн вполне привлекателен, а плоская поверхность выглядит аккуратно.

Художественные литые радиаторы в ретро стиле.

Характеристики чугунных радиаторов различных производителей и моделей

В советские времена заводов по выпуску чугунных радиаторов было не счесть – ведь альтернативы не было. Вот, к примеру, лишь несколько их видов: НМ-140, НМ-150, Минск-110, Р-90, РКШ. Почти все они уже не производятся. Долго живет, пожалуй, лишь одна испытанная модель – МС-140, классическая и добротная.

Новые модели выглядят посимпатичнее, вот, например, Мс-110 завода Сантехлит имеет небольшую глубину (всего 11 сантиметров) и хорошо помещается под узенькими пластиковыми подоконниками.

Радиатор МС — 110.

В Чебоксарах делают радиаторы ЧМ с одним, двумя и тремя каналами. Их наружная сторона плоская, что смотрится вполне эстетично, да и пыль вытирать легче.

Модели радиаторов ЧМ.

В Минске выпускают красивые двухканальные радиаторы, всего около 10 моделей.

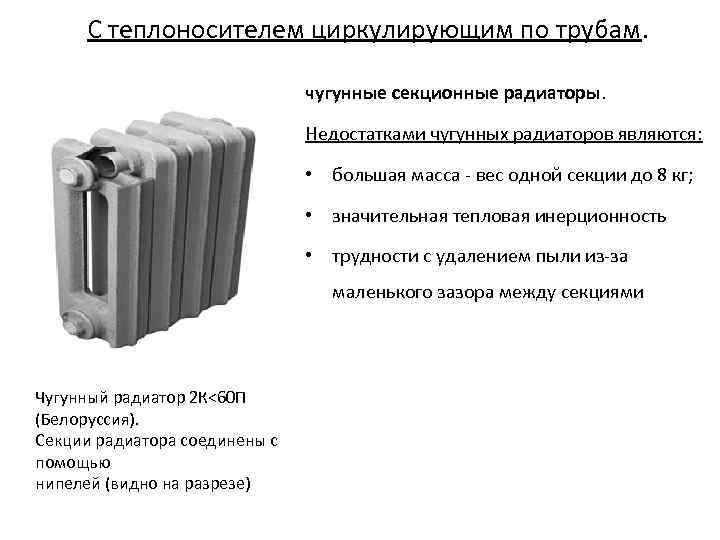

Примером может служить радиаторы 2К60П, 2К60ПП, 2КП100-90-500, 2К60П-300.

Секционные батареи из чугуна и из-за границы к нам привозят. Зарубежные изделия более гладкие как снаружи, так и внутри, поэтому теплоотдача у них выше. Отметим китайскую фирму Kоnner (особенно хороши модели «Хит», «Модерн» и «Форт»).

Радиаторы фирмы Konner, модель Модер.

Чешский завод Viadrus, турецкая фирма DemirDöküm и испанский концерн Roca также делают хорошие радиаторы. Европейские изготовители делают весьма изящные батареи с чугунным литьевым узором. Правда, стоят такие радиаторы на порядок дороже, чем отечественные.

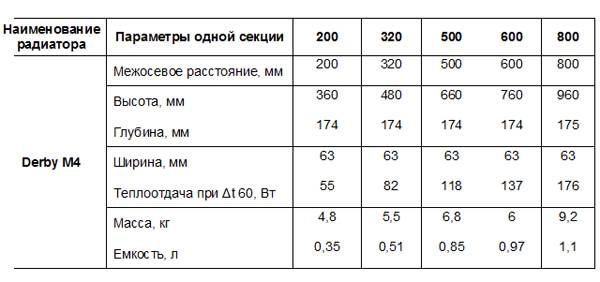

Таблица. Сравнительные характеристики чугунных радиаторов отопления наиболее распространенных производителей и моделей

Марка и модель	Размеры секции, В/Ш/Г	Рабочее давление, атм	Тепловая мощность, кВт	Площадь прогрева 1 секцией, м2	Объем воды в секции, л	Вес секции, кг
МС-140	от 388 до 588/93/140	9	от 0,12 до 0,16	0,244	от 1,11 до 1,45	от 5,7 до 7,1
ЧМ1	от 370 до 570/80/70	9	от 0,075 до 0,11	от 0,103 до 0,165	от 0,66 до 0,9	от 3,3 до 4,8
ЧМ2	от 372 до 572/80/100	9	от 0,1009 до 0,1423	от 0,148 до 0,207	от 0,7 до 0,95	от 4,5 до 6,3
ЧМ3	от 370 до 570/90/120	9	от 0,1083 до 0,1568	от 0,155 до 0,246	от 0,95 до 1,38	от 4,8 до 7
Konner Модерн	565/60/80	12	от 012 до 0,15	—	от 0,66 до 0,96	от 3,5 до 4,75

Мы привели основные технические характеристики чугунных радиаторов отопления, наиболее часто востребованных. Думается, они помогли вам составить общую картину.
