Одноэтажный каркасный дом своими руками: Каркасный дом своими руками: пошаговая инструкция

Содержание

Пошаговая инструкция как построить- Обзор +Видео

Построить каркасный одноэтажный домик своими руками – это задача не из легких. Необходимо правильно провести все расчеты, подобрать нужное количество строительных материалов, выполнить четкую разметку всей территории и, наконец, построить каркасный дом.

На сегодняшний день каркасные дома становятся все более популярными за счет своей экономичности, достаточной легкости и простоте строительства.

В настоящее время стандартные кирпичные дома потеряли свою популярность. Их заменили дома из дерева. Каркасные дома имеют большое количество плюсов перед обычными стандартными постройками из силикатного кирпича.

Главное качество данных строений – это минимальные затраты, в сравнении с кирпичными домами. Еще один большой плюс – это быстрый рост строительства и экономия личного времени.

Для строительства одноэтажного каркасного дома своими руками, потребуются следующие инструменты и материалы: молоток, дрель, электрорубанок и лобзик, стамески, гвоздодер, набор отверток, кисточки, строительный уровень, лестница, мел, материалы для гидроизоляции, и прочие сопутствующие элементы.

Для придания большей устойчивости каркасному дому, создания прочности применяется такой же фундамент, как для стандартных одноэтажных домов. Вес каркасного дома намного меньше каменных построек, именно поэтому усадка для фундамента не потребуется.

Столбчатый фундамент для каркасного одноэтажного дома используют в качестве основания для постройки.

Для установки фундамента в грунте выкапываются специальные отверстия на расстоянии друг от друга около 70 см и глубиной порядка 1 м. Диаметр труб равен 20 см, а длина 140 см. Все трубы необходимо вставить в отверстия, засыпать землей, тщательно утрамбовать, а внутрь залить бетонную смесь.

Заранее следует позаботиться о проводке всех инженерных коммуникаций для дома, для этого нужно сделать отверстия в соответствующих местах, где будут прокладывать водопровод и канализацию.

Установка каркаса одноэтажного дома

Основным достоинством при постройке щитового или каркасного одноэтажного дома можно считать следующее: не обязательно выпиливать элементы и детали, подгоняя их под необходимый размер. Все балки идут определенного размера еще на заводе-производителе. Необходимо провести лишь верные расчеты и заказать нужное количество строительного материала.

Для несущего каркаса применяют LVC брус. Такой строительный материал зарекомендовал себя на современном рынке как надежный, прочный и устойчивый к воздействию различных химических веществ.

При выпуске данного бруса предусмотрено специальное расстояние между основными стойками, для закладки утеплителя. Места для перемычек также идут в определенном порядке, это достаточно удобно для монтажа листов ОСБ. Такие листы рекомендуют применять при строительстве, они отличаются отличными прочностными характеристиками и свойствами.

Все строительство начинается с пола. Под напольную конструкцию укладывается рубероид, он помогает предупредить гниение пола. Все части, которые выполнены из дерева, обрабатывают антисептиком или пропитками. Древесина должна быть одной породы. Это помогает избежать в будущем перекоса дома. После настилают пол, для этого используют обрезные доски. Далее переходят к сборке каркасных стен.

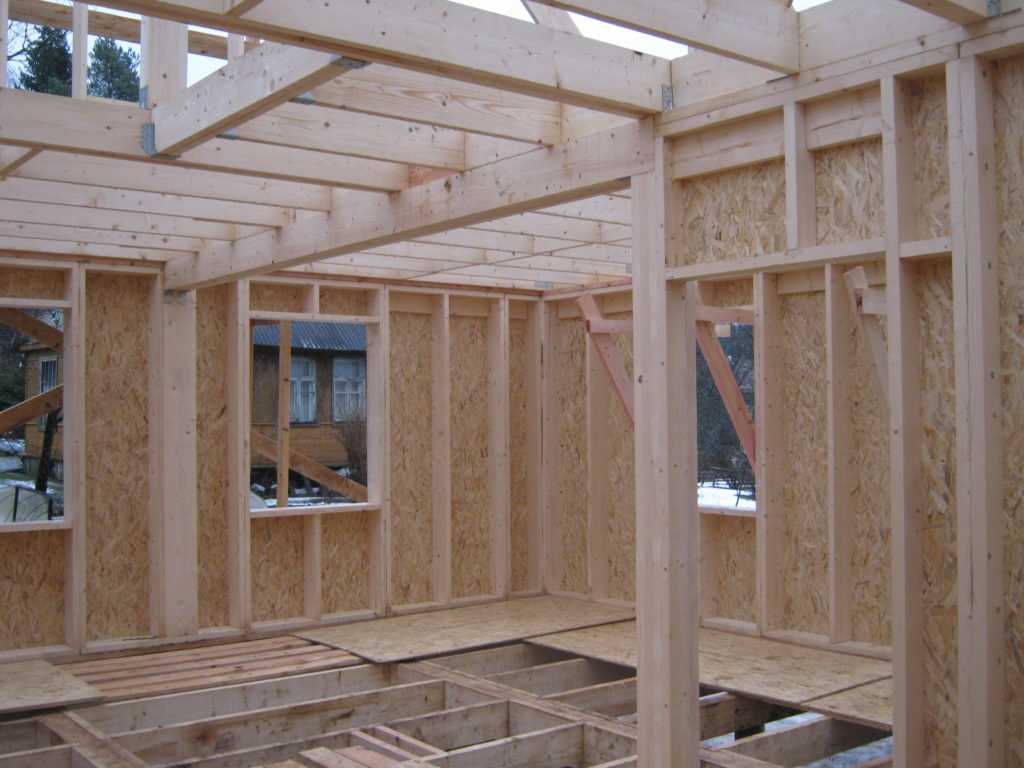

Каркас, как правило, собирают на земле, после, уже в готовом виде, устанавливают на фундамент. Монтируется нижняя обвязка из брусьев, имеющих специальные пазы. При этом расстояние должно быть равным 50 см. Для того, чтобы соединить брусья, нужно сделать пазы.

В местах, где будут устанавливаться стойки, монтируют стальные штыри. После происходит сборка основного каркаса, она начинается с установки вертикальных брусьев. И готовая конструкция легко переносится на готовый фундамент.

Брусья устанавливаются в нагели, закрепленными временными укосинами. Оставшиеся промежуточные брусья устанавливаются также. После окончания такого этапа делают верхнюю обвязку. Для данного процесса используют те же брусья, что и для нижней обвязки. В верхней и нижней обвязках все пазы должны быть симметричны относительно друг друга. Верхнюю обвязку крепят с помощью гвоздей.

После сборки каркаса, удаляют временные укосины, заменяя их постоянными. После начинается обшивка стен ЦСП. Далее устанавливают балки перекрытия. Они совпадают с вертикальными балками. Внутри устанавливаются опорные брусья, подпирающие все балки. Их располагают в месте установки межкомнатных перегородок.

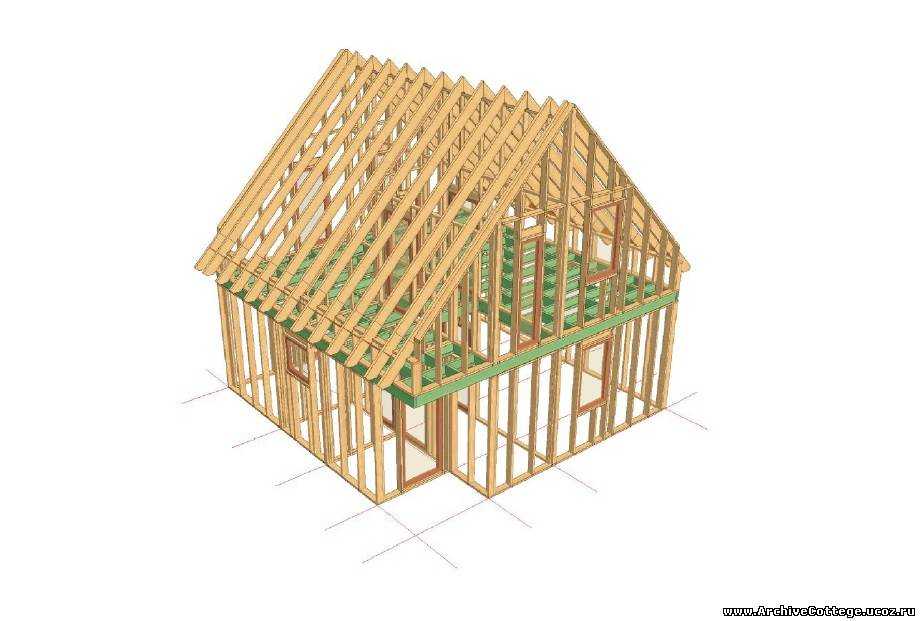

Схема основных элементов

Кровлю также собирают на земле, и готовую конструкцию устанавливают на здание. Края брусьев нужно стыковать с помощью торцевого соединения, расположенных под углом 50 градусов. Стропила также собираются на земле, после переносятся на каркас и скрепляются укосами и гвоздями. Каждые 10 см к стропилам необходимо крепить доски обрешетки. С выступом за крайние стропила на 25 см. На обрешетку кладется рубероид, после этого идет финишная установка кровельного строительного материала.

Особое внимание стоит обратить на выбор кровельного материала. Рекомендуем использовать ондулин вместо распространенной металлочерепицы. Ондулин, по сравнению с прочими кровельными материалами, обладает незначительным весом.

Внешняя и внутренняя отделка дома

При строительстве обязательно нужно сделать гидроизоляцию на этапе черновой стяжки. В будущем на нее установят два слоя пенополистирола – это необходимо для системы теплого пола. После устанавливается система для подогрева всего пола (теплые полы), и уже после заливается чистовая стяжка.

Внешняя отделка и утепление пенопластом

При утеплении стен, ЦСП защищают пароизоляционной пленкой. Укладывают выбранный утеплительный вариант, и дополнительный пароизоляционный слой. После этого устанавливают цементно-стружечные плиты. С внешней стороны дома стены также утепляются слоем штукатурки. После данного этапа работы, можно сказать, что дом готов.

Подведем итоги, для того, чтобы построить одноэтажный каркасный дом своими руками достаточно обладать начальными знаниями и навыками строительства.

Нужно выбрать подходящий строительный материал, предварительно произведя все необходимые расчеты, заказать определенное количество данного материала и провести окончательную сборку каркасного дома.

Стоит отметить, что строительство идет строго поэтапно, как у финских домов, каждая часть дома собирается на земле, и переносится в готовом собранном виде на постройку.

Это будет касаться только тех случаев, когда сборка деталей и частей возможна отдельно от строительства основного дома, например, крыша собирается на земле, а уже после переносится на основной каркас.

Рейтинг

( 3 оценки, среднее 1.33 из 5 )

0 18 655.

Олег Сомов

/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Одноэтажный каркасный дом своими руками.

Как построить одноэтажный каркасный дом с плитным основанием и вальмовой крышей? Технология обустройства фундаментной плиты, сборки каркасных стен и монтажа кровли.

Наиболее простой и доступный для строительства «собственными руками» — одноэтажный дом каркасного типа. Для его возведения нет необходимости сооружать строительные леса и использовать подъёмную технику. Можно выполнить большую часть работ своими руками. Итак, обратимся к технологии – как построить каркасный одноэтажный дом своими руками? Какие материалы использовать для обустройства фундамента, стен и кровли?

Содержание статьи

Одноэтажный каркасный дом
- Как обустроить плитный фундамент
- Одноэтажный каркасник на плите
- Как обустраивают стену каркасника
Особенности и преимущества
- Привлекательность вальмовой крыши
- Строительство четырёхскатной
Инженерные системы
Внутренняя отделка

Одноэтажный каркасный дом

Перед тем как взяться за строительство собственного дома, необходимо внимательно изучить проекты одноэтажных каркасных домов. Определиться со строительными и отделочными материалами, стоимостью и сроками работ.

Чтобы построить одноэтажный каркасник своими руками, необходимо заложить фундамент, возвести стены, накрыть строение крышей, вставить окна и двери и выполнить внутреннюю отделку. А также проложить инженерные коммуникации – обеспечить будущую постройку водой, сливом, электроэнергией и отоплением.

Рассмотрим подробно, как обустроить фундаментную плиту и крышу, а после – как собрать пирог стены, чтобы обеспечить постройке высокую теплоёмкость. Рассмотрим как построить одноэтажный каркасный дом 100 кв.м. на фундаментной плите с вальмовой крышей.

Фундамент монолитная плита

Одноэтажные каркасные дома часто используют плитные конструкции фундаментов. Фундамент в виде монолитной плиты имеет ряд преимуществ. Почему плиту часто используют, когда начинают строительство одноэтажных каркасных домов?

Плитный фундамент — достаточно прочный.
Отличается высокой долговечностью.
Позволяет соорудить одновременно фундамент и черновой пол.
Стоимость – больше, чем мелкозаглубленной ленты.
Она не предусматривает наличие подвала.

Монолитный фундамент с эркером.

Современное строительство различает три вида подобных оснований — русская, финская плита и шведская плита. Чем они отличаются, и которую из них лучше выбрать для каркасного строения?

«Русская» — отличается наличием рёбер жёсткости. Она гарантирует высокую прочность и отличается более высокой стоимостью обустройства. Её заливают в два этапа, сначала – рёбра, после – саму плиту. Для лёгкого каркасного дома высотой в один этаж нет необходимости укреплять фундамент рёбрами. Поэтому «русская» плита в строительстве одноэтажных каркасных домов применяется редко.
«Финская» – является холодной неутеплённой плитой, поверх которой кладут утеплитель толщиной от 150 мм, далее – льют стяжку. В верхней стяжке обустраивают «тёплый пол». Этот тип фундамента является многослойным, требует трудозатрат и капитальных вложений.
«Шведская» – отличается от финской тем, что не имеет отдельного слоя утеплителя. Утепляющий компонент распределён по сечению фундаментной плиты, поэтому вся плита – «тёплая». Трубы тёплого пола монтируются непосредственно в плиту.

На заметку

Проекты одноэтажных каркасных домов для постоянного проживания для климатических зон с зимними температурами около 0° -5°C часто используют плитный фундамент шведского типа. Если же зимние температуры составляют -20°С, то необходима финская плита.

Как обустроить плитный фундамент

Для того чтобы обеспечить монолитное основание прочностью, бетонную плиту армируют металлическим прутом. Армирование производится в процессе заливки, который выполняется в несколько этапов:

Рубероид для гидроизоляции.

Подготовка — снятие части грунта, 20-40 см.
Отсыпка песком и щебнем — на дно насыпается слой песка для компенсации подвижек грунта и отвода грунтовой влаги.

Песок проливается водой и утрамбовывается. Толщина песчаной подушки составляет 15-30 см, в зависимости от вида грунта.
Установка опалубки.
Гидроизоляция – укладывание плёнки или добавление водостойких компонентов в бетонную смесь.
Укладывание арматуры — металлические арматурные стержни укладывают в перпендикулярных направлениях и связывают проволокой, также можно использовать вместо арматуры – металлическую сетку.
Заливка бетона.

Утепление плитного основания пеноплексом.

Одноэтажный каркасник на плите

Плита особо востребована на грунтах с глубоким промерзанием. Во-первых, проще и дешевле залить плиту, чем укладывать фундамент глубиной до 2,5 м. А во-вторых, важно учитывать, что одноэтажные каркасные дома для постоянного проживания имеют небольшой вес. Если возвести такой дом на сваях, то при зимнем промерзании грунт будет выталкивать сваи вверх. Неравномерный подъём свай дома вызовет подвижки стен, возможно — разрушения строения или трещины.

Отсюда вывод: при значительных зимних морозах лёгкие одноэтажные финские каркасные дома возводят на плитных фундаментах.

Многослойный строительный пирог стены

Стену каркасного дома называют «пирогом» утепления. Каркасная стена имеет как минимум, 4 слоя — облицовку, отделку, изоляцию, утепление. Каждый слой каркасной стены выполняет свои определённые функции.

Пирог стены каркаса.

Три основных слоя — утеплитель, внутренняя и наружная стеновая облицовка. Дополнительные слои – внутренняя и наружная отделка, ветрозащита, пароизоляция, те материалы, которые обеспечивают функциональность основных слоёв стены.

Как обустраивают стену каркасника

Укладывают утеплитель. В качестве теплоизолирующей прослойки используют плиты из минеральной ваты. Их укладывают между стойками каркаса, слегка сжимая.

Далее навешивают пароизоляцию и мембранную плёнку, гладкую с одной стороны и шершавую с другой. Гладкая сторона мембранной пленки — отталкивает влагу и воду, шершавая – проводит.

Пароизоляция в каркасном доме необходима для защиты минваты от влаги. Её укладывают с внутренней стороны стены, шершавой стороной — к утепляющему слою. Крепят скобами к каркасу.

На заметку

Важно не допускать конденсации влаги внутри ватного утеплителя. При намокании он теряет свои свойства на 60%. При этом стена промерзает, а доски каркаса – покрываются плесенью и гнилью.

С наружной стороны выполняют монтаж обрешётки. Это – планки, которые увеличивают расстояние между утеплителем и наружной стеной, и этим образуют воздушную прослойку – так называемый вентиляционный зазор для выведения влаги из утеплителя.

На заметку

Обрешётку можно не монтировать, если в качестве стоек каркаса используются доски шириной больше, чем толщина утеплителя. В таком случае между утепляющим слоем и наружной стеной будет воздушный зазор без монтажа обрешётки.

С наружной стороны – монтаж стеновых панелей из пластикового сайдинга, OSB, металлопрофиля.

С внутренней стороны — монтаж панелей внутренних стен — вагонкой, гипсокартоном, OSB, МДФ. Выбор стеновых панелей определяется условиями эксплуатации помещения и будущей отделкой. Под обои и покраску необходим гипсокартон. Для оштукатуривания – подходят гипсовые плиты и ОСБ. А вот МДФ сам по себе является внутренней стеной и отделкой одновременно.

Недорогие одноэтажные каркасные дома будет проще и быстрее купить. Зато построить каркасный дом для постоянного проживания – задача для настоящего творческого человека.

Устройство вальмовой.

Особенности и преимущества

Вальмовая крыша представляет собой четырёхскатную конструкцию. В отличие от традиционной двускатной крыши, вальмовая крыша одноэтажного каркасного дома не имеет вертикальных фронтонов по торцам строения. Вместо них на вальмовой крыше располагаются так называемые «вальмы» — наклонные участки треугольной формы, расположенные по бокам крыши. В основании вальмовой крыши лежит достаточно сложное соединение балок и стропил.

Рассматривая одноэтажные каркасные дома проекты, фото таких строений, где присутствует вальмовая крыша, кажутся очень привлекательными. Но сооружение каркасного дома с вальмовой крышей требует достаточного строительного мастерства.

Привлекательность вальмовой крыши

Она отличается хорошей ветроустойчивостью.
Эта конструкция прочнее обычной двускатной крыши.
Четырёхскатная кровля позволяет обустроить большие свесы со всех четырёх сторон здания.

На заметку

Визуально вальмовая крыша «снижает» дом. Учтите это, когда планируете построить одноэтажный каркасный дом 6х6 .

Строительство четырёхскатной

Собираем стропильную систему. Для этого посередине возводим конструкцию традиционной двускатной крыши из наклонных балок и конька — опираем коньковую балку на наклонные стропила. Далее – поднимаем и устанавливаем угловые стропильные балки, они соединяют углы каркасного дома с концом коньковой балки. Далее – ставим ряды горизонтальных стропил со всех четырёх сторон крыши.

Стропильная система.

Обрешетка.

Обшиваем стропила обрешеткой и накрываем кровлей. Часто для каркасных строений выбирают металлический профиль; он долговечен и декоративен, при этом отличается относительно небольшим весом. Для сравнения, шифер тяжелее металлического профиля в 3 раза, 1 кв. м. кровли из металлочерепицы весит 5 кг, а 1 кв. м шифера – 14 кг.

Металлический профиль.

Если под крышей планируется жилой чердак или мансарда, то утепляем пространство между балками так же, как обустраивали стены – утеплитель, пароизоляция, стеновая отделка.

Многие начинают строить одноэтажные каркасные дома, фото демонстрируют возможность обустройства любого вида крыши. Вальмовая – одна из наиболее сложных строительных конструкций. Если вам необходимы именно вальмы, то при небольшом строительном опыте придётся обратиться к специалистам и заказать у них одноэтажный каркасный дачный дом.

Инженерные системы

Одно из преимуществ каркасного дома – возможность «спрятать» все коммуникации. Электрические провода, водопроводные трубы, газ, слив, телефон и другие инженерные коммуникации можно проложить внутри стены.

Инженерные системы.

Прокладывать инженерные сети необходимо в процессе сборки стен, до установки внутренних стеновых панелей. А также с учётом будущего расположение бытовых устройств, сантехники и электрических приборов.

Внутренняя отделка

Внутренняя отделка выполняется по готовым стенам внутри строения. Для неё используют традиционные отделочные материалы: ламинат и вагонку, МДФ и пробку, декоративную покраску и штукатурку, моющиеся и обычные обои. Перед тем, как делать окончательный ремонт, в проёмы устанавливают окна, двери.

Руководство по строительству каркаса дома

Как построить каркас дома: Руководство по строительству каркаса дома

Фото: Александр Иващенко / Adobe Stock

Начинается установка каркаса на прочный фундамент здесь

Получите цитаты от до 3 профи!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Мы все хотим стабильности в жизни, а стабильный дом — это неотъемлемая часть ощущения безопасности и здоровья. Хотя крепкий дом начинается с хорошего фундамента, прочный каркас — это опорная система вашего дома, что делает его столь же важным.

Если вы надеетесь взяться за этот сложный проект, вам сначала нужно внимательно прочитать это руководство, чтобы узнать все, что можно и чего нельзя делать при строительстве каркасного дома.

Что такое каркас дома?

Каждому дому нужна система поддержки стен, крыши и дополнительных этажей, и здесь в игру вступает каркас дома. Каркас вашего дома является строительным блоком для строительства стен, потолков, полов, дверей и окон. Поскольку это так важно, правильное построение рамы является абсолютной необходимостью. Кроме того, это может быть довольно рискованная работа. Если вы не знаете, как построить каркас дома, вам нужно нанять профессионала, который позаботится об этой задаче.

Наймите профессионала:

Гарантирует прочность конструкции
Предотвращает дорогостоящие ошибки, которые могут привести к провалу проверки
Экономит ваше время за счет оптимизации процесса сборки 10 Помогает выбрать лучшие материалы и методы
Может сэкономить ваши деньги в долгосрочной перспективе

Сколько стоит каркас дома?

Стоимость возведения дома может составлять от 20 000 долларов США и 50 000 долларов США в среднем. Цена зависит от используемых материалов и метража. Большие дома с большим количеством спален и закрытой планировкой повысят стоимость больше, чем небольшие дома с открытой планировкой. Между тем, стальной каркас может стоить на 10-20% больше, чем установка деревянного.

Подготовка к возведению дома

Когда вы готовитесь к возведению каркаса дома, вы не захотите, чтобы камень остался нетронутым. Вы захотите выбрать правильный тип обрамления, лучшие материалы и нужное количество материалов.

Но это выходит за рамки простой установки каркаса — вам также потребуются соответствующие разрешения, четкое понимание местных строительных норм и правил, а также опыт столярных и строительных работ для выполнения такого рода установки.

Начните с фундамента

Прежде чем вы сможете построить каркас своего дома, вам понадобится прочный фундамент. Если вы строите деревянный или металлический каркас, убедитесь, что фундамент полностью затвердел, прежде чем приступать к возведению каркаса дома.

Выбор типа обрамления

Существует четыре типа каркаса дома: каркас платформы, стальной каркас, конструкционные изолированные панели и бетонный каркас. Рассмотрим каждый тип, чтобы помочь вам решить, какой из них лучше всего подходит для вашего проекта.

Каркас платформы

Наиболее распространенным методом каркаса является каркас платформы. Этот тип каркаса подходит для стандартных деревянных домов в новом строительстве. Платформенный каркас работает для одно- и двухэтажных домов любой конструкции.

Стальной каркас

Как один из самых прочных вариантов, стальной каркас может стоить до 20% дороже, чем деревянный. Это также требует больше материалов, таких как крепеж. Этот вид обрамления лучше доверить профессионалам из-за его сложности и дороговизны.

Каркас из структурно-изолированных панелей

Одним из наиболее энергоэффективных и долговечных материалов является каркас из конструкционно-изолированных панелей (SIP). Этот вариант является воздухонепроницаемым и быстрым в изготовлении, что упрощает его транспортировку и установку. Эти рамы являются самым быстрым вариантом, потому что материал служит каркасом, обшивкой и изоляцией, что избавляет вас от необходимости устанавливать изоляцию после каркаса, как в случае с платформой или металлическим каркасом.

Бетонный каркас

Существует два типа бетонного каркаса: изолированные бетонные формы (ICF) и бетонные блоки кладки (CMU). Какой из них вы выберете, зависит от вашего климата.

Каркас опалубки из теплоизолированного бетона: ICF — один из самых прочных каркасных материалов по доступной цене. В этих формах используются пенополистирольные блоки и бетон для создания прочной конструкции стены, которая обрамляет ваш дом и увеличивает R-значение. Этот тип каркаса идеально подходит для домов в холодном климате.
Бетонные блоки для кладки: КМУ представляют собой блоки стандартного размера из монолитного бетона, содержащие цемент, заполнители и мелкоизмельченный песок или гравий. Этот тип каркаса лучше всего подходит для домов в более теплом климате, так как бетонные блоки имеют более низкое тепловое сопротивление по сравнению с ICF.

Для простоты мы будем называть обе бетонные каркасные конструкции бетонным каркасом, поскольку они следуют аналогичному методу.

Выбор материалов

Наиболее распространенными материалами для каркаса дома являются дерево, инженерная древесина и конструкционная сталь. Однако в некоторых домах используется кирпич, изолированные бетонные формы или конструкционные изолированные панели, в зависимости от выбранного вами типа конструкции.

Древесина — проверенный материал для каркаса, потому что он самый экономичный, но подвержен гниению, плесени и оседанию. Сталь, изолированные бетонные формы и конструкционные панели обойдутся вам значительно дороже, чем дерево или кирпич, но они намного прочнее и могут больше подходить для домов, подверженных риску экстремальных погодных условий.

Расчет необходимого материала для каркаса

Чтобы рассчитать необходимое количество материала для каркаса, необходимо учесть все материалы и обратиться к плану проектирования. Каждый дом уникален и требует своих уникальных материалов для завершения проекта. Хотя вы можете использовать калькулятор каркаса, чтобы оценить, сколько материала вам нужно, для точности лучше обратиться к профессионалу.

Если вы хотите рассчитать вручную, вам нужно рассчитать шпильки, пластины и отходы. Вот как:

Стойки: Ширина стены/расстояние между стойками
Верхняя и нижняя пластины: Длина стены/длина стойки

3

0 Отходы: 0 шпильки X 15%

Советы: Округлите любые неверные числа, запишите каждую оценку в свой проектный план и умножьте на количество стен в каждой комнате для стен одинаковой длины, чтобы сэкономить время.

Хотя вы можете рассчитать материалы самостоятельно, рамы состоят из многих частей и секций и могут быть довольно сложными. Ниже приведена разбивка всех материалов, которые могут вам понадобиться:

Лаги пола
Балки обода
Пороги

3
0 Подошвы1
3
0 Подошвы0 010 Стеновые шпильки
Стропила и потолочные балки
Обшивка стен
Угловые связи
Деревянный, бетонный или стальной каркас
Черновой пол (для многоэтажных домов)
Дополнительные детали каркаса для водопровода и электропроводки Здание
50
Следуйте местный строительный код ваш Руководство по обеспечению соблюдения правил техники безопасности и обеспечению энергоэффективности, безопасности и правильной постройки вашего дома. Хотя в большинстве регионов действуют аналогичные правила, универсального кодекса не существует.
Если вы построили дома в другом муниципалитете, важно проверить правила вашего нового региона, чтобы убедиться, что вы не пропустили важные шаги. Нет ничего хуже, чем отступить и посмотреть на готовый продукт только для того, чтобы инспектор сказал вам, что вам нужно его переделать.
Строительные нормы и правила — еще одна причина, по которой мы настоятельно рекомендуем нанять профессионала для этой работы: опытные профессионалы будут знакомы с местными нормами и разрешениями (подробнее об этом чуть позже), чтобы убедиться, что все в порядке.
Получение разрешений
Прежде чем засучить рукава и начать бить молотком, вам может понадобиться несколько разрешений. Какие именно разрешения вам понадобятся, зависит от местоположения, но в целом вам потребуется как минимум общее разрешение на строительство. Другие разрешения включают в себя электрические, водопроводные и HVAC разрешения. Лицензированный подрядчик может помочь вам определить, какие требования вам понадобятся.
Знай свои пределы
Каркас дома не для всех. У вас должен быть предыдущий опыт столярных работ, хорошее понимание местных строительных норм и правил и команда, которая поможет вам достичь ваших целей. Если вам не хватает каких-либо этих знаний или вы чувствуете себя некомфортно в процессе, мы настоятельно рекомендуем вместо этого нанять профессионала.
Безопасность превыше всего: Неправильная установка каркаса вашего дома может привести к серьезным травмам, дорогостоящим нарушениям правил и многонедельному переделыванию работы.
Как обрамить дом
Фото: trongnguyen / Adobe Stock
Обрамление дома — это многогранный процесс, который зависит от планировки вашего проекта. В хорошую погоду вам нужно обставить свой дом каркасом, носить защитное снаряжение, такое как каски, защитные очки и рабочие перчатки, и использовать системы защиты от падения, такие как ограждения, при работе на высоте 6 футов над уровнем земли или выше.
С учетом сказанного, вот краткое изложение того, как построить каркас вашего дома с нуля.
Каркас пола
Каркас пола вашего дома — это первый шаг к созданию каркаса дома, если вы устанавливаете платформу или стальной каркас.
Имея это в виду, вот как сделать каркас пола для деревянных или стальных конструкций.
Каркас платформы
Уложите пластину порога под прямым углом к установленному основанию.
Используйте анкерные болты для крепления плиты порога к фундаменту.
Положите балки обода поверх пластины порога.
Закрепите соединения обода в пластине порога, чтобы зафиксировать их на месте.
Уложите лаги пола и прибейте их гвоздями. Они должны быть перпендикулярны краевым лагам.
После закрепления накройте черновым полом.
Нанесите столярный клей на балки при укладке чернового пола, чтобы предотвратить скрип.
С помощью шурупов прикрепите черновой пол к балкам.
Стальной каркас
Процесс изготовления стального каркаса пола практически идентичен процессу производства деревянных каркасов платформы. Вы можете прикрепить балки пола к фундаменту или к деревянному подоконнику, закрепленному поверх фундамента. Основное отличие заключается в том, что сталь крепится разными материалами и способами, такими как шурупы и сварка. Большинство стальных балок пола и краевых балок поставляются с отверстиями, перфорированными на заводе для вашего удобства. Вам понадобится шуруповерт и пистолет для гвоздей, чтобы прикрепить стальные детали к полу.
Структурные теплоизоляционные панели
Вы обнаружите, что SIP-панели не требуют значительного каркаса для пола, а вместо этого крепятся либо к самой бетонной плите, либо к плите подоконника, прикрепленной к фундаменту вашего дома. В некоторых случаях пол для конструкционных изолированных панелей включает в себя шпильки для дополнительной устойчивости, когда приходит время обрамлять внешний вид, но это не всегда так.
Бетонный каркас
Бетонный каркас обычно не требует укладки пола или чернового пола. Вместо этого бетонный каркас устанавливается поверх фундамента или как часть стены фундамента, если вы планируете использовать арматуру для дополнительной структурной поддержки.
Обрамление фасада
После того, как вы обрамили пол или подготовили фундамент для SIP-панелей или бетонного каркаса, вы можете перейти к обрамлению фасада вашего дома. Опять же, шаги различаются в зависимости от типа обрамления в вашем дизайне. Ниже приведены шаги, основанные на выбранном вами дизайне.
Платформа и стальной каркас
При строительстве платформы или стального каркаса проще всего построить наружные стены секциями, а затем установить их и соединить секции вместе. Вот как это сделать:
Следуйте плану проекта и отметьте, где стены будут переходить на черный пол.
Прикрепите шпильки к пластинам.
Продолжайте добавлять шпильки, оставляя место для дверей и окон.
Добавьте шпильки угловой стойки, когда дойдете до края стены.
Наденьте кожух на шпильки.
Поднимите каждую стену на черный пол.
Используйте временную опорную стойку, чтобы удерживать стены на месте, пока вы крепите нижнюю настенную пластину к пластине порога.
Убедитесь, что нижние пластины полностью закреплены на пластинах порога.
Продолжайте этот процесс, пока не будут завершены все наружные стены.
Прикрепите еще одну верхнюю пластину к верхней части каркаса, чтобы закрепить их.
Продолжайте этот процесс для домов второго этажа.
Структурные изолированные панели
SIP более просты в установке, поскольку они являются самонесущими. Все, что вам нужно сделать, это соединить панели с фундаментом и соседними панелями. Вот как:
Начните с угла, чтобы скрепить панели.
Поместите одну панель на пластину порога и закрепите ее пеной.
Используйте шпильку, чтобы плотно соединить вторую панель, образуя угол.
Прибейте панели к нижней пластине и друг к другу с внешней и внутренней стороны.
Загерметизируйте швы каждой панели, чтобы зафиксировать их на месте и обеспечить надежную герметизацию.
Продолжайте, пока все стороны не будут готовы.
Бетонный каркас
Каркас ICF и CMU можно устанавливать непосредственно на бетонный фундамент без краевых балок, балок перекрытия, порогов или других материалов, используемых для установки деревянной или стальной конструкции пола. Эти материалы используют растворное покрытие, чтобы связать материалы с фундаментом и сформировать стены вашей конструкции. Некоторые также используют арматуру для дополнительной безопасности, которую вам нужно будет установить вместе с фундаментом.
Вот упрощенная версия того, как обрамить фасад дома бетонным каркасом:
Установите правильную форму пола согласно вашему чертежу.
Сложите блоки.
Оставьте место для окон и дверных проемов.
Установите арматуру для дополнительной безопасности.
Заполнить цементом.
Каркас потолка и крыши
С этого момента в процессе каркаса дома обычно используются деревянные или стальные каркасные материалы. Тип потолка и выбранная вами кровля определяют ваши точные шаги, но вот основные шаги для обрамления потолка и крыши дома.
Установка горизонтальных потолочных балок.
Прикрепите балки к пластинам.
Уложите стропила.
Прикрепите стропила гвоздями к верхним пластинам и стропилам, чтобы удерживать их на месте.
Установите наружную обшивку, используя каркасные гвозди.
С помощью гвоздей прикрепите обшивку к крыше.
Установите лицевые доски, чтобы закрыть стропила.
Обрамление дверей и окон
Вы будете следовать одному и тому же процессу, независимо от того, обрамляете ли вы двери или окна в своем доме. Если вы построили бетонный каркас, деревянный или стальной фасад, у вас уже есть отверстия, и вам просто нужно добавить материалы для каркаса. Если вы построили внешнюю раму из SIP, вам нужно будет вырезать формы, прежде чем выполнять следующие шаги:
Измерьте проемы для ваших дверных и оконных рам.
Обрежьте доски по размеру.
Установите верхнюю и подошву на балки.
Закрепите шпильки.
Прибейте домкраты на место.
Установите головку.
Установите опорные шпильки через коллектор.
Отпилите лишние части подошвы.
Каркас подвала (дополнительно)
Если вы строите подвал, вы также захотите его обрамить. Этот процесс аналогичен строительству верхних уровней каркаса вашего дома.
Начните с земли и соберите стену.
Поставьте стены вертикально.
Прикрепите стенки к нижним пластинам.
Закрепите верхние пластины.
Скрепите части стены вместе.
Как избежать распространенных ошибок при возведении дома
Фото: Келли Хедрик / Adobe Stock
Важно правильно построить дом. Одна ошибка может поставить под угрозу целостность вашей структуры или привести к неудачной проверке и огромным переделкам — все это стоит времени и денег. Чтобы убедиться, что вы не совершаете серьезных ошибок, вот некоторые из наиболее распространенных ошибок и способы их избежать.
Убедитесь, что ваш фундамент абсолютно ровный. Неровный фундамент вызовет всевозможные проблемы с вашей рамой.
Прикрепите верхнюю и нижнюю пластины к балкам пола или фермам крыши для дополнительной безопасности и для того, чтобы установщики могли вырезать пространство для водопровода, систем отопления, вентиляции и кондиционирования воздуха и электрических систем.
Используйте четвертичные гвозди из щелочной меди (ACQ) на обработанной древесине, чтобы избежать коррозии стандартных гвоздей.
Нанесите столярный клей между балками и черновым полом до избегать скрипучих полов .
Убедитесь, что у вас есть место для более крупной сантехники и механических систем, правильно разместив балки пола и фермы вдали от туалетов.
Обязательно установите арматуру при обрамлении стен дверного проема и несущих балок.
Защитите свои материалы от дождя и жары, чтобы предотвратить коробление, накрыв их брезентом или храня материалы в ящике для хранения.
Не берите на себя больше, чем вы можете выполнить в рамках вашего уровня навыков.
Сделай сам или наймите профессионала
Каркас дома своими руками — занятие не для слабонервных. Если у вас нет опыта работы плотником и вы не строили конструкции такого калибра, лучше всего нанять местную столярную компанию для возведения каркаса вашего дома. Также рекомендуется поработать с дизайнером плана этажа, чтобы помочь вам выбрать правильный тип каркаса для вашего дома, особенно если вы хотите индивидуальный дизайн.
Опять же, мы не рекомендуем делать это своими руками, если у вас нет достаточного опыта. В конце концов, если вы строите новый дом, у вас, вероятно, есть много других проектов, которыми вы могли бы заняться вместо этого.
Часто задаваемые вопросы
Стоимость возведения дома площадью 2000 квадратных футов может составлять от 14 000 до 32 000 долларов . Эта цена может увеличиваться или уменьшаться в зависимости от того, какой тип обрамления вы выберете, качества материалов, сложности проекта и от того, решите ли вы нанять профессионала для выполнения этой работы.
Самый простой метод кадрирования — платформенный. Этот метод каркаса дома использует пиломатериалы и заменил метод каркаса из воздушных шаров, который был популярным вариантом до того, как он был признан пожароопасным. Сегодня в большинстве жилых домов используется каркас платформы, потому что он доступен, прост и использует легкодоступные материалы.
Каркас дома может занять от пяти до восьми недель, если вы наймете профессионала, но если вы попытаетесь построить каркас дома самостоятельно, вы можете обнаружить, что ваш проект займет целый год. Это сводится ко времени, которое требуется для разработки вашего проекта, его утверждения, приобретения и хранения ваших материалов и фактического начала создания вашей рамы.
Кедр, красное дерево, пихта, ель и сосна — лучшие породы дерева для каркаса дома, потому что они прочные, устойчивые к гниению и широко распространены в зависимости от того, где вы живете. Эти хвойные материалы также быстрорастущие, наносящие наименьший вред окружающей среде. Если возможно, выберите древесину, обработанную давлением, чтобы предотвратить повреждение водой и вредителями.
Нужна профессиональная помощь с вашим проектом?
Получите цитаты от профессионалов с самым высоким рейтингом.
Рекомендуемые товары
Как нанять строителя для дома вашей мечты
Барбара Беллези Зито • 8 ноября 2021 г.
3 типичных ошибки, которых следует избегать при найме подрядчика
Марк Лабурдетт из Design Build Specialists • 30 июля 2014 г.
Аксессуары для комнаты, чтобы отразить ваш стиль дизайна интерьера
Автор: Кэтрин Марш • 15 февраля 2016 г.
уникальный способ построить свой следующий дом, тогда вы можете рассмотреть дом с А-образной рамой. А-образный дом — это тип конструкции с треугольными стенами и скатной крышей, что придает ему очень своеобразный вид. Хотя они могут выглядеть иначе, чем ваш традиционный дом, дом с А-образной рамой может быть таким же удобным и функциональным. На самом деле, многие люди считают, что их на самом деле легче построить, чем традиционный дом. Если вы хотите узнать, как построить кабину с А-образной рамой, прочитайте несколько советов.
Одна из замечательных особенностей кабин с А-образной рамой заключается в том, что они чрезвычайно универсальны. Вы можете использовать их в качестве основного места жительства, дома для отдыха или даже сдачи в аренду. А благодаря уникальному дизайну дома их можно строить в самых разных климатических условиях и местах. Живете ли вы в горах или на пляже, дом A-Frame может стать для вас отличным вариантом.
Еще одним преимуществом крошечных А-образных рам является их относительно простая конструкция. Если у вас есть базовые столярные навыки, то вы сможете построить его самостоятельно. Однако, если вы не уверены в своих способностях, всегда полезно нанять профессионального подрядчика, который поможет вам. В любом случае, строительство крошечного дома — это увлекательный и полезный проект, которым может насладиться каждый.
А-каркасные дома дешевле строить?
Каркасные дома довольно недороги в строительстве, если вы используете простые материалы и методы строительства. Основными затратами, связанными со строительством каркасного дома, является стоимость земли. Если у вас есть большой участок земли, на котором можно построить, то общая стоимость проекта будет ниже. Кроме того, если вы живете в районе с умеренным климатом, то затраты на отопление и охлаждение дома с А-образной рамой будут ниже, чем в традиционном доме.
Из-за треугольной формы домов с А-образным каркасом в целом используется меньше пиломатериалов. Эти дома могут быть построены из сборных пиломатериалов, которые дешевле традиционных пиломатериалов. Строительство каркасного дома относительно простое и не требует такой квалифицированной рабочей силы, как традиционный дом. Наконец, эти дома, как правило, имеют небольшую площадь, а это означает, что для их строительства требуется меньше земли. Все эти факторы в совокупности делают каркасные дома отличным выбором для тех, кто хочет построить новый дом с ограниченным бюджетом.
Что такое каркасный дом?
Каркасный дом — это дом треугольной формы. Название происходит от того факта, что крыша выглядит как буква А. Эти дома обычно сделаны из дерева и часто имеют большие окна, пропускающие естественный свет. Каркасные дома можно найти во многих уголках мира, но особенно популярны они в горных районах.
Основные преимущества крошечного дома в том, что он очень крепкий и может выдерживать сильный ветер, его также очень легко построить и он относительно недорог. Еще одним преимуществом является то, что они очень энергоэффективны благодаря своей треугольной форме, которая позволяет им удерживать тепло зимой и сохранять прохладу летом. Наконец, каркасные дома имеют очень уникальный и стильный вид, который выделяет их среди других типов домов.
Каковы требования для строительства дома с А-образной рамой?
Перед началом строительства дома с А-образным каркасом необходимо выполнить несколько ключевых требований. Во-первых, в собственности должно быть достаточно места, чтобы вместить размер дома. Собственность также должна иметь соответствующее зонирование для этого типа строительства. Наконец, владелец должен получить необходимые разрешения на строительство от местного правительства. Без этих ключевых элементов было бы невозможно начать строительство дома с А-образной рамой.
При проектировании дома см. Международный жилищный кодекс для каркаса деревянного пола, в котором указаны требования к расстоянию между лагами и балками. На этой диаграмме показаны максимальные пролеты балок пола, разрешенные для различных размеров пиломатериалов и пород дерева.
Вас также может заинтересовать Самодельный сарай 10×12 с мансардой.
Время выполнения
60 часов
Общая стоимость
12 000 долл. США
Уровень квалификации
Advanced
Загрузить чертежи в формате PDF для печати
Список материалов
Доступен при покупке чертежей
Размеры пиломатериалов указаны как номинальные размеры. См. Размеры пиломатериалов для фактических размеров по сравнению с номинальными.
Раскрытие информации: Некоторые ссылки на этой странице, а также ссылки в разделах «инструменты для этого проекта» и «список материалов» являются партнерскими ссылками.
Размеры
Шаг 1 – Выровняйте землю и отметьте места для пирса
Сначала очистите территорию от кустов и любой растительности. Затем выровняйте землю, чтобы устранить любые низкие или высокие места.
Используя размеры, указанные на рисунке, примерно отметьте центры расположения опор. Выберите один угол в качестве исходной базы, а затем извлеките все измерения из этого места. В противном случае ваше измерение будет содержать ошибки.
Затем соберите доски для натяжных линий, чтобы создать более точную компоновку фундамента. Затем потяните и отрегулируйте струны до точных размеров, следуя планам салона.
Используя нити, вы сможете создать идеальный контур фундамента. Струнные линии обеспечат ровную и ровную основу. Дополнительную информацию о том, как правильно использовать строковые строки, можно найти здесь.
Шаг 2. Выкопайте ямы для опор
Теперь выкопайте 14-дюймовые круглые и 24-дюймовые глубокие ямы для опор (при условии, что ваша земля плоская и выровненная). Затем возьмите 12-дюймовые круглые бетонные опалубки и отрежьте 12 кусков по 24 дюйма в длину. Если ваша земля имеет наклон, вам может потребоваться выкопать более глубокие ямы, а некоторые бетонные трубы могут быть выше других. Пока вершины форм имеют одинаковую высоту.
Затем заполните нижние 6 дюймов отверстий небольшими камнями (размер камней 1–2 дюйма). Затем поместите бетонную опалубку в отверстие. Верх трубы должен быть на высоте около 6 дюймов над землей. Важно иметь деревянный фундамент на высоте не менее 6 дюймов над землей для вентиляции, чтобы предотвратить гниение древесины.
Убедитесь, что все бетонные трубы выровнены. Кроме того, верхняя часть всех бетонных труб должна иметь одинаковую верхнюю отметку.
Шаг 3. Заливка бетона в опалубку
При работе с бетоном у вас есть ограниченное количество времени, прежде чем он затвердеет. После того, как бетон затвердеет, очень трудно скорректировать или изменить его форму. Таким образом, вам нужно будет подготовить материалы, прежде чем смешивать бетон.
Для этого шага вам понадобятся 12 крепких стяжек Simpson (основание стойки PB ZMAX для номинального пиломатериала 4 × 4), которые нужно будет вставить в бетон. Вам также понадобятся три доски 4×6 длиной 16 футов.
Если у вас нет большой бригады для смешивания и заливки бетона, лучший способ убедиться, что все будет ровно и ровно, — это выполнить заливку бетона в два этапа. В первом раунде заполните бетонные трубы наполовину. В то же время убедитесь, что трубы находятся на той же высоте, что и остальные трубы. Прежде чем бетон затвердеет, вы можете легко регулировать трубы из стороны в сторону или вверх и вниз.
После того, как бетон застынет, вам не нужно беспокоиться о регулировке труб на втором круге, так как они станут твердыми. Теперь заполните трубы доверху бетоном. Затем вставьте металлическую опору по центру в опоры, пока бетон еще влажный. Прежде чем бетон затвердеет, поместите балку 4 × 6 в основание металлической стойки, перекрывающее опоры. Это позволит вам внести окончательные коррективы в металлическую основу, чтобы она соответствовала балке 4×6.
Повторите процесс, чтобы закончить заливку бетона для остальных опор.
Когда бетон полностью затвердеет, используйте шурупы с шайбами, чтобы прикрепить основание металлической стойки к балкам 4×6. Затем заполните щели вокруг пирсов землей.
Шаг 4. Сборка каркаса хижины
Так как этот дом с А-образным каркасом выглядит как треугольник, вам просто нужно собрать несколько больших треугольников, соединенных вместе. Нижняя часть треугольника — это пол, а две другие стороны — крыша. Общая площадь этого дома (включая чердак) составляет около 250 квадратных метров.
Начните с построения первого треугольника. Возьмите одну доску 2 × 6 длиной 16 футов и сделайте скос под углом 60 градусов на обоих концах доски. Эта доска будет использоваться для лаг пола. Теперь для досок крыши возьмите еще две доски 2×6 длиной 16 футов. Сделайте пропил под углом 60 градусов на одном конце и пропил под углом 30 градусов на другом конце. Срезы под углом 60 градусов будут соединены с лагами пола, а срезы под углом 30 градусов будут соединены с коньком крыши.
Для соединения 30-градусного конька крыши используйте зубчатую пластину фермы 4×8 с обеих сторон досок. Затем поместите балку пола поверх досок крыши и прикрепите ее 2 1/2 шурупами по дереву или гвоздями. См. изображение в планах дома с А-образным каркасом.
Повторите процесс, чтобы построить в общей сложности 8 одинаковых треугольных ферм.
Шаг 5. Постройте ферму для слуховых окон
Этот план дома с А-образным каркасом имеет два слуховых окна по обеим сторонам чердака. Итак, чтобы построить чердак со слуховыми окнами, вам нужно сделать одну из ферм трапециевидной формы, а не треугольной. Если вы решите не строить слуховые окна, то вместо фермы трапециевидной формы вам нужно будет построить обычную ферму треугольной формы.
Если вы строите слуховые окна, возьмите пиломатериалы 2 × 6 и обрежьте две доски крыши до 112 7/8″ с косыми срезами 60 градусов на обоих концах. Смотрите картинку.
Затем возьмите пиломатериалы 2×6 и отрежьте две чердачные доски до 88 5/8″ в длину. И, наконец, отрежьте одну половую доску, как в шаге 4, длиной 16 футов с углом наклона 60 градусов на обоих концах.
Теперь соедините эти платы вместе, как показано на рисунке.
Этап 6. Возведение каркаса дома с А-образным каркасом
Теперь, когда каркас кабины готов, пришло время поднять фермы и установить их на фундамент. Но прежде чем поднимать фермы, вам нужно добавить перемычки, которые соединяют фермы друг с другом. Вы могли бы добавить эти блоки позже, когда будете поднимать фермы, но я думаю, что проще сделать это раньше.
Возьмите пиломатериал 2×4 и отрежьте три куска длиной 22 1/2″. Затем прикрепите одну доску к верхнему коньку стропильной фермы. И два других блока посередине фермы крыши (это 96 дюймов от нижней части крыши). Эти средние перемычки будут использоваться для крепления фанеры и предотвращения провисания фанеры.
Теперь поднимите первую ферму и прикрепите ее к балкам перекрытия в самой передней части фундамента. Убедитесь, что ферма находится на одном уровне с передней частью балок 4×6. Вам нужно будет временно прикрепить диагональные доски, чтобы удерживать ферму на месте.
Затем возьмите доски 2×6 и отрежьте один кусок 179 1/4″ с 60-градусным срезом на обоих концах (точно так же, как другой брус пола, но короче). Затем вставьте эту доску между досками крыши, чтобы получилась двойная балка пола, и прикрепите ее гвоздями или шурупами. Смотрите картинку. Первая и последняя фермы будут иметь двойную балку пола.
Шаг 7. Прикрепите оставшиеся фермы к фундаменту
Продолжайте установку оставшихся треугольных ферм, 24″ от центра, аналогично первой ферме, пока не дойдете до шестой фермы. Поскольку шестая и седьмая фермы не соединяются на коньке, пока пропустите блок перекрытия крыши. Он будет установлен позже. Но установите средние фанерные перемычки.
Затем установите седьмую трапециевидную ферму, которую вы построили на шаге 5 для чердачного/мансардного окна, затем установите восьмую ферму. Последнюю ферму нужно будет повернуть и установить лицом вперед. Кроме того, расстояние между двумя последними фермами будет меньше, поэтому перемычки будут короче. Затем вырежьте и установите двойную балку пола так же, как и первую ферму.
Шаг 8. Установка жесткой пеноизоляции между лагами пола
Если вы планируете отапливать или охлаждать внутреннюю часть дома, то установка изоляции пола и крыши является обязательной. Но в зависимости от погодных условий, в которых вы строите этот дом, вы можете или не можете укладывать изоляцию пола.
Перед укладкой изоляции вырежьте и установите перемычки между лагами пола. Соединительные блоки в полу используются для предотвращения раскачивания балок пола и используются для крепления фанеры. Края фанеры на полу должны заканчиваться либо на балке пола, либо на перемычках.
Для установки перемычек необходимо измерить и отметить место, где заканчивается фанера. Вы также можете установить дополнительные перемычки по всему полу, чтобы предотвратить провисание фанеры.
Затем возьмите жесткие изоляционные плиты из пенопласта и обрежьте их до ширины 22 1/2″. Затем установите изоляцию между лагами пола и перемычками.
Шаг 9. Прикрепите фанеру пола к балке пола
Возьмите целый лист фанеры толщиной 3/4″ и положите его на балку пола. Выровняйте его так, чтобы край фанеры проходил от середины одной балки пола до середины другой балки пола. Это позволит вам прибить фанеру к балке.
Также убедитесь, что фанера прилегает к середине перемычек. Края фанеры должны касаться балки пола или перемычки. В противном случае фанера провиснет.
Шаг 10. Постройте спальный чердак
Теперь, когда пол построен, вы можете поставить лестницу, чтобы добраться до чердака и остальной части каркаса.
Возьмите пиломатериалы 2×6 и отрежьте две доски для кровати-чердака до 88 5/8″ в длину. Затем отрежьте еще два куска такой же длины, скосив их под углом 60 градусов на обоих концах.
Установите две доски чердака под углом 60 градусов на ферму 5 и ферму 9. Убедитесь, что эти доски установлены на той же высоте, что и вершина трапециевидной фермы.
Теперь возьмите другие доски с 90-градусным срезом и установите их на фермы 6 и 8. Снова убедитесь, что они находятся на одной высоте.
Шаг 11. Завершение монтажа фанеры на чердаке
Используя тот же метод, что и при укладке фанеры на пол, сначала установите перемычки, а затем установите фанеру. Размеры фанеры на чердаке смотрите на фото. Снова убедитесь, что края фанеры приземляются либо на фермы, либо на перемычки.
Шаг 12. Установка коньковых досок для слуховых окон
Возьмите пиломатериалы размером 2×10 и вырежьте три перемычки длиной 46 1/2″ для слуховых окон. Затем прикрепите один из перемычек вверху конька крыши между фермами 6 и 8.
Затем отмерьте 12″ от верха крыши. Затем установите перемычку 2×10 между фермами 6 и 8 под тем же углом, что и ферма. И, наконец, установите третью доску с противоположной стороны крыши.
Шаг 13. Постройте стены слухового окна
Переходим к строительству слуховых окон. Мансарда состоит из трех стен и крыши. Во-первых, начните со строительства передней стены.
Используя пиломатериалы 2×4, сделайте переднюю стенку высотой 44 дюйма и шириной 53 1/2 дюйма. См. изображение для конфигурации кадрирования.
Если у вас другой размер окна для мансардного окна, вам нужно будет добавить дополнительную рамку вокруг окна.
Затем постройте две боковые стены. Опять же, см. рисунок для размеров и углов. Вам нужно будет построить две одинаковые боковые стены для каждого слухового окна.
Теперь установите переднюю стену на доски чердака 2×6, а затем две боковые стены. Боковые стены должны быть на одном уровне с внутренними фермами крыши.
Повторите процесс, чтобы построить второе слуховое окно на противоположной стороне крыши.
Шаг 14. Установка крыши слухового окна
Чтобы построить крышу, возьмите пиломатериалы 2×4 и отрежьте семь кровельных досок до 44 3/8″ в длину. Обрежьте один конец каждой доски под углом 45 градусов.
Затем в пяти досках крыши потребуются пазы для верхней направляющей передней стены. См. изображение для размеров. Две другие доски крыши по бокам не будут иметь выреза.
Затем возьмите брус 2×6 и отрежьте один кусок до 56 1/2″ в длину. Затем с помощью настольной пилы отрежьте один край доски под углом 45 градусов, чтобы общая ширина доски составила 5 дюймов.
Теперь возьмите доску 56 1/2″ и прикрепите ее к фермам крыши над боковыми стенками слухового окна. Убедитесь, что доска находится по центру между фермами.
Затем возьмите доски крыши слухового окна и установите их от передней стены до задней доски 56 1/2″. Две внешние доски крыши не будут иметь выреза.
Повторите процесс, чтобы построить крышу для второго слухового окна.
Шаг 15. Постройте заднюю стену дома с А-образным каркасом
Используя брус 2×4, постройте заднюю стену, следуя размерам, указанным на рисунке. Если вы работаете с окном определенного размера, вам может потребоваться добавить дополнительное обрамление для этого окна. Убедитесь, что задняя часть стены находится на одном уровне с задней частью дома с А-образной рамой.
Шаг 16. Установка передней стенки кабины
Передняя стена также построена из бруса 2×4. Во-первых, соберите треугольную раму, которая будет скользить между фермами крыши. Затем нужно определиться с размером двери. Вы можете установить одну дверь или дверь с боковыми оконными панелями. Для этого дома мы используем дверь с боковыми панелями. Дверь должна поставляться с инструкцией по установке и предоставлять вам обрамляющий проем. После того, как вы обрамите дверь и треугольное окно, заполните остальную часть стены шпильками.
Передняя стена может быть установлена заподлицо с фасадом дома или отодвинута внутрь (у второй фермы). В каждой ситуации есть плюсы и минусы. Если вы установили стену в передней части дома, у вас будет больше места внутри дома. Но если вы установите стену дальше внутрь, у вас будет кровельное покрытие перед домом, чтобы защитить его от дождя или снега.
В этом уроке стена размещается на расстоянии 24 дюйма от передней части дома.
Шаг 17. Покройте крышу фанерой
Перед тем, как начать обшивать крышу фанерой, проверьте, нужны ли вам какие-либо дополнительные опорные блоки или перемычки для удержания фанеры. Вы не хотите, чтобы какие-либо секции фанеры были свободными или не были прикреплены к раме. Так же, как фанера на полу, все края фанеры должны касаться досок.
После того, как вы добавили блокировку, возьмите фанеру 3/4″ и прикрепите ее к фермам крыши, начиная с нижней части крыши. Фанера должна перекрывать ферму крыши на 3/4 дюйма. Таким образом, передний нижний лист фанеры будет сдвинут назад на 3/4 дюйма от передней части дома. Затем остальные части фанеры будут следовать той же схеме.
Шаг 18. Установка передней дверцы и окон
Теперь установите переднюю дверцу. Для этого урока дверная рама имеет ширину 64 дюйма для одной двери с боковыми оконными панелями. Как упоминалось ранее, вы можете изменить это на одну дверь без панелей.
Далее установите переднее и заднее окна, а также мансардные окна. Следуйте инструкциям по установке окна, чтобы предотвратить любые утечки воды.
Шаг 19. Покройте крышу бумагой и установите металлический отлив
Для этого шага покройте крышу рубероидом. Не забудьте начать установку бумаги снизу, продвигаясь вверх по крыше. Кровельная бумага должна иметь нахлест, чтобы вода стекала вниз и не попадала внутрь дома.
После установки кровельной бумаги возьмите накладки из листового металла и установите их вокруг слуховых окон. Металл защитит углы от протечек воды. Обшивка также должна быть установлена снизу, продвигаясь вверх.
Шаг 20. Установка внешней облицовки и отделки
Если вы строите этот дом в суровых холодных погодных условиях, вам может понадобиться установить фанеру на стены перед установкой сайдинга. Если погода не слишком холодная, вы можете просто прикрепить бумагу к внешней стороне стен, а затем установить поверх нее сайдинг.
Перед установкой сайдинга убедитесь, что над дверью и окнами установлены все Z-образные металлические планки. Также в нижней части сайдинга установите металлический отлив, чтобы вода не попадала внутрь дома. После того, как дом обернут бумагой и установлен металл, установите сайдинг спереди и сзади дома. Кроме того, установите сайдинг вокруг мансардных окон.
Далее установите обшивочные доски под кровельное покрытие перед домом. Затем установите лицевые панели спереди и сзади. И любая другая отделка вокруг дома, например, отделка углов слуховых окон и нижняя отделка для покрытия балок и балок пола.
Шаг 21. Установка черепицы
После того, как вся отделка установлена, пришло время покрыть крышу черепицей. Если у вас есть какие-либо проходы через крышу, такие как каминная труба, самое время их вырезать. После того, как вы вырезаете проходы через крышу и устанавливаете металлические крышки, покройте крышу черепицей.
Черепица — не единственный вариант для кровли. Вместо этого вы можете установить крышу из листового металла или другие доступные типы крыш.
Шаг 22. Завершение монтажа внутренней изоляции и гипсокартона
Перед установкой изоляции и гипсокартона подумайте о внутреннем жилом пространстве и о том, как оно будет выглядеть. Если вы планируете установить шкафы на стене, вам нужно будет добавить дополнительные опорные блоки или рамы для их поддержки.
