Трехфазный счетчик электроэнергии — устройство, виды, плюсы и минсы

С уверенностью можно сказать, что нет человека, который не сталкивался бы в своей жизни с приборами учета расхода электроэнергии. Но не все знают, как правильно подключить электросчетчик, его устройство и технические характеристики. Да и обыватель в повседневной жизни в основном сталкивается с подобным устройством лишь однофазного исполнения. Ведь именно такие приборы учета устанавливаются на вводе в квартиры.

В наш век, когда требуются большие мощности и напряжение, особенно это касается частных домов, однофазным счетчиком в 220 В уже не обойтись. Появляется необходимость подключения электрических котлов, деревообрабатывающего или иного оборудования, которое работает от 380 В. И подключить его можно только по трехфазной сети, а значит и прибор учета электроэнергии для подобного напряжения понадобится другой.

Вот о трехфазном счетчике сейчас и поговорим. Ведь само по себе это устройство сложнее однофазного, да и для подключения трехфазного прибора учета необходимы несколько другие схемы. А потому имеет смысл разобраться, как он устроен, какие виды подобных устройств бывают, как они монтируются и насколько проблематичны в монтаже схемы подключения трехфазных электросчетчиков.

Трехфазный электросчетчик «Меркурий 230»

Достоинства подключения к трем фазам

Для начала стоит понять, а есть ли еще преимущества у трехфазной сети, если, к примеру, в доме нет оборудования, которое работало бы от 380 В. Как оказалось, их несколько.

К примеру, при питании квартиры по однофазной сети 220 В может наблюдаться перегрузка, в результате чего сложная электроника может выйти из строя. Как раз подобной ситуации можно избежать, подключив дорогостоящее оборудование, не потребляющее много энергии, на отдельную фазу, что спасет от подачи на приборы пониженного напряжения или скачков.

Также можно отметить, что при обрыве одной из уличных жил воздушной линии помещения не будут обесточены полностью, а потому появляется возможность подключения переносных светильников из соседних комнат.

Ну а если все же есть необходимость подключения трехфазного электродвигателя? Конечно, его можно подвести и к однофазной сети через мощный конденсатор, но при этом коэффициент полезного действия электромотора значительно снизится.

Очевидно, что преимуществ у трехфазной сети достаточно. К тому же из нее, при желании, легко получить и 220 В, а вот из однофазной определенно не вытянуть 380 В.

Принципиальная схема монтажа счетчика прямого включения

Виды трехфазных приборов учета

Трехфазные электросчетчики могут различаться как по способу подключения к сети, так и по тарификации. Сначала имеет смысл разобраться с включением прибора учета — оно может быть как прямым, так и косвенным, причем как одно, так и другое может производиться по трех- или четырехпроводной системе, т.е. с использованием нулевой жилы.

Трехфазный электросчетчик косвенного или трансформаторного подключения прямого контакта с токопроводящими жилами не имеет. На шины крепятся трансформаторы тока, которые и «передают» информацию на прибор учета. Подобная схема включения используется в сетях с более высокой нагрузкой и силой тока.

Счетчики прямого включения подразумевают непосредственное прохождение тока к потребителю через устройство — это более распространенный вариант подсоединения, используемый в частном доме и некоторых квартирах. При подобной схеме монтажа сила тока не должна превышать 100 А.

Что касается тарификации, то, наверное, ни для кого не секрет, что электроэнергия в ночное время стоит дешевле. А потому многие из тех, кто пользуется ей, в основном, по ночам, устанавливают двухтарифные трехфазные счетчики. Подобные приборы имеют возможность автоматического переключения и считают отдельно потраченную электроэнергию в промежутках с 7 до 23 часов и с 23 до 7. Естественно, выходит немалая экономия на оплате подобной коммунальной услуги.

Подключаются двухтарифные трехфазные счетчики электроэнергии точно так же, как и обычный — никаких принципиальных различий в монтаже нет.

Основное различие между приборами учета электроэнергии состоит в том, к какому виду он относится — аналоговый (его так же называют индукционным) или электронный.

Схема подключения через трансформаторы

Аналоговые индукционные счетчики

Принцип действия этих приборов учета аналогичен аналоговому однофазному счетчику. Электроэнергия, протекая через токовую катушку, создает электромагнитное поле вихревого тока, которое воздействует на алюминиевый диск, заставляя вращаться. Вращение, посредством червячной передачи, проходит на механический счетчик, который и фиксирует расход.

Естественно, чем выше нагрузка на токовую катушку, тем быстрее будет происходить отсчет кВт/ч. В настоящее время повсеместно идет замена аналоговых приборов учета на электронные трехфазные счетчики электроэнергии как обладающие большей точностью и меньшей погрешностью в расчетах. Также причиной подобного замещения стало и то, что индукционные счетчики невозможно использовать в качестве двухтарифных, равно как и при автоматическом снятии с них показаний.

Электронные приборы

Схема подключения трехфазного счетчика подобного вида обусловлена работой аналого-цифрового преобразователя (АЦП), который выдает импульсы на микросхему в соответствии с частотным графиком. Ниже, на схематическом изображении показан принцип работы такого электросчетчика.

Сама же микросхема запоминает все данные, при этом имеет возможность вывода на дисплей как моментальных показателей, так и полученных за определенное время, в зависимости от сложности и стоимости прибора учета.

Принцип работы электронного прибора учета

Конечно, у электронных счетчиков, помимо несомненных преимуществ, таких как высокий класс точности, возможности двухтарифного или автоматического учета и широкого диапазона рабочих температур, есть и свои недостатки. К ним можно отнести отсутствие защиты от помех. Также подобные счетчики не ремонтируются и очень «не любят» скачков напряжения.

Но все же повсеместный переход на электронные приборы учета взамен аналоговых показал их преимущество перед индукционными устройствами.

Установка трехфазного счетчика

Для того чтобы понять, как подключить трехфазный счетчик прямого включения особых знаний и навыков не требуется (за исключением, конечно, внимательности и аккуратности). Дело в том, что российское законодательство разрешает самостоятельное подключение счетчика с одним лишь нюансом. После производства работ своими руками необходимо обратиться в обслуживающую компанию с заявлением о проверке правильности подключения и об опломбировке прибора.

Подключение трехфазного счетчика в сеть производится аналогично однофазному. 1, 3 и 5 контакты предназначены для ввода фазных проводов, а 2, 4 и 6 — для их вывода. Соответственно, 7 и 8 — это вход и выход нулевой жилы.

При необходимости подключения в помещениях однофазной сети 220 В требуется взять любую из фаз и ноль.

Конечно, при условии, что домашний мастер не имел опыта включения трехфазного счетчика и сомневается в своих способностях, лучше обратиться к специалистам, но все же подобная работа по силам каждому.

Установка обычно производится внутри помещения. Конечно, возможен монтаж и снаружи, но при этом стоит подумать о подогреве, т.к. согласно правилам установки электрооборудования, эксплуатация электросчетчика должно производиться при температуре не ниже 0 °С.

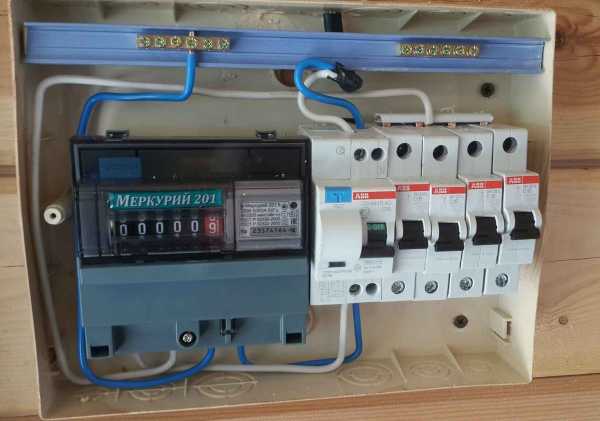

Вводной щит с установленным счетчиком

Выбор прибора учета электроэнергии

Современный трехфазный электросчетчик — это довольно сложное устройство, обладающее множеством функций. К примеру, помимо учета расхода по двум тарифам у некоторых из них имеется возможность подключения к персональному компьютеру и даже автоматической передачи показаний через сотовую сеть или интернет.

Именно поэтому стоит внимательно отнестись к выбору счетчика прямого включения. Конечно, дополнительные функции увеличивают стоимость, но и удобств в них несоизмеримо больше. Ведь намного лучше и экономичнее, если в ночное время производятся работы, или же человек ведет ночной образ жизни, и при этом стоимость электроэнергии будет значительно ниже. Да и автоматическая передача показаний электросчетчика в управляющую компанию добавит комфорта.

Некоторые нюансы при подключении

Существует несколько моментов, которые следует учитывать при подключении трехфазных электросчетчиков. Основной из них — это обязательное заземление нулевого провода перед вводом его в прибор учета. Делается это для предотвращения выхода из строя счетчика электроэнергии при перекосе фаз или же при отгорании нуля на силовой трансформаторной подстанции. В подобном случае, если заземление отсутствует, напряжение от соседних квартир или помещений может «пойти обратно», т.е. на нулевой контакт электросчетчика будет подано напряжение, в результате чего он просто перегорит.

Также производя подключение трехфазного электросчетчика, следует следить и за фазировкой. При неправильной последовательности подключения жил прибор будет работать некорректно. В таком случае необходимо просто поменять 2 вводных фазных провода местами.

Хотя схема подключения счетчика не сложна, не следует забывать и главное правило — это опасность высокого напряжения. Любые работы, связанные с электроэнергией, необходимо производить при снятой нагрузке. В противном случае возникает риск поражения электрическим током с возможным летальным исходом.

Похожие статьи:

domelectrik.ru

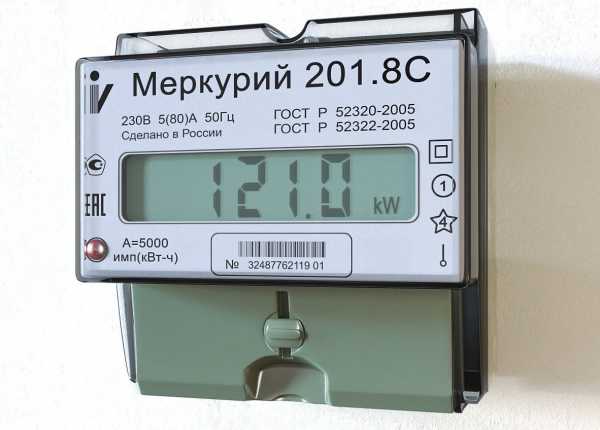

Однофазный счетчик электроэнергии

Электрические счетчики, как правило, установлены во всех квартирах и частных домах. Они измеряют расходы затраченной электроэнергии переменного тока, ведь в любом жилом помещении имеется множество современной бытовой техники. Наличие счетчика электрической энергии – обязательное требование всех местных предприятий по энергосбыту, если, конечно, вы не находитесь на необитаемом острове и не пользуетесь электричеством, самостоятельно полученным из энергии солнца или ветра.

Счетчики бывают разными и отличаются по типу конструкции и подключения. В данной статье мы выясним, как выбрать однофазный счетчик электроэнергии и подключить это устройство у себя в доме.

Что значит однофазный счетчик электроэнергии?

Итак, однофазные счетчики предназначены для измерения переменного тока в сети с напряжением 220 В и частотой 50 Гц (одна фаза и ноль). Именно такие устройства устанавливаются во всех городских квартирах, небольших магазинчиках, дачных домиках, гаражах и т.п. Они достаточно удобны в работе, с них легко снимать показания.

В отличие от однофазных, трехфазные счетчики рассчитаны на работу с сетью 380 В / 50 Гц (три фазы и ноль). Обычно это дома, офисы, административные и промышленные постройки с большим потреблением электричества. Что характерно, трехфазные модели счетчиков используются и для однофазного учета.

Как выбрать однофазный счетчик электроэнергии?

При покупке обратите внимание на маркировку: приборы, передающие однофазный ток, должны иметь надпись «СО», в отличие от трехфазных, имеющих маркировку «СТ». Как мы уже выяснили, для однофазной сети подходят оба вида счетчиков, однако не спешите покупать «более мощное» трехфазное устройство для своего жилья без особой потребности. Ведь из-за более высокого напряжения в случае короткого замыкания последствия будут гораздо опаснее. Вместе с тем, установка трехфазного счетчика в обычном жилом доме имеет смысл, если вы боитесь перегружать электрическую сеть обилием мощных приборов, таких как котлы отопления, обогреватели и т.п. Главное – отнестись к вопросу пожаробезопасности со всей ответственностью.

Однако и обычные однофазные счетчики также бывают разными. Прежде всего, они делятся на одно- и многотарифные. Под этим подразумевается деление энергопотребления по периодам времени, которое по-разному тарифицируется. А поскольку тарифы и условия в регионах и городах различны, то целесообразность установки однофазного многотарифного счетчика электроэнергии вместо однотарифного должна рассчитываться отдельно для каждого конкретного случая.

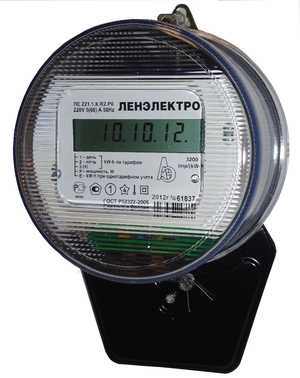

Кроме того, существуют индукционные (обычные) электросчетчики и электронные модели, некоторые из них оснащены жидкокристаллическим экраном. Последние считаются более удобными и точными.

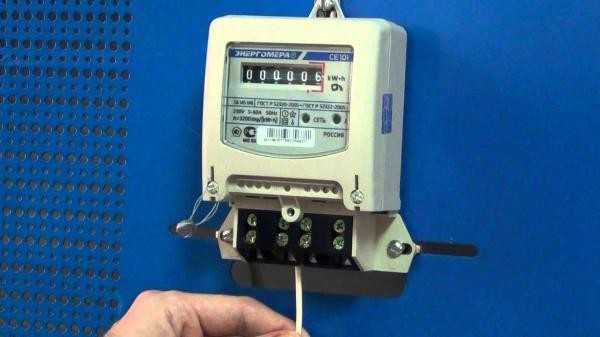

Как подключить однофазный счетчик электроэнергии?

Однофазный счетчик электроэнергии прост в использовании, однако устанавливать его должен только профессиональный электрик или человек, имеющий соответствующие навыки и квалификацию. Для этого нужно, прежде всего, внимательно изучить документацию счетчика и схему его подключения, а также предварительно обесточить линию. Как правило, любая однофазная модель имеет 4 контакта на клеммной колодке: это ввод фазы к квартире и ее выход, а также ввод от внешней сети нуля и его выход внутрь квартиры. Собственно, в такой последовательности и требуется подключить провода счетчика к контактам.

После установки счетчик должны опломбировать работники местной организации по продаже энергоэнергии. А в случае замены счетчика обратиться к коммунальщикам следует заранее, чтобы они сняли пломбу со старого и сразу установили на новое устройство.



womanadvice.ru

Какой тип счетчиков электроэнергии лучше всего подойдет для квартиры?

Любое жилье сегодня оборудовано счетчиками электроэнергии. В старых домах — это советского образца черные механические приборы. Именно их замены требуют поставщики электроэнергии, мотивируя требование невысокой точностью «старых» счетчиков.

Однако только потребителю решать, какой счетчик лучше поставить для квартиры. Естественно, ориентируясь на технические возможности домовой сети.

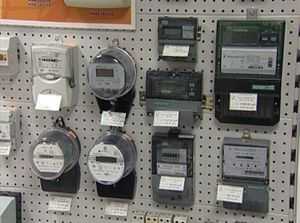

Виды индивидуальных приборов учета электроэнергии

Счетчик потребления электричества должен быть установлен в любом помещении, куда проведено электричество – квартире, частном доме, гараже.

Установка таких приборов учета (ПУ) необходима для осуществления контроля потребления энергии, начисления платежа по предоставленным абонентом показаниям.

Квартиры и дома оснащаются ПУ при их введении в эксплуатацию.

В некоторых случаях может потребоваться замена:

  • прибор вышел из строя;
  • владелец помещения хочет перенести счетчик в другое место и заодно поменять его на новый;
  • ПУ, по мнению жильцов, «наматывает» лишние киловатты.

Кроме того, замены может потребовать и предприятие-поставщик. Мотивация такова: старые счетчики не в состоянии учитывать электропотребление в небольших объемах, например, включенные лампочки-индикаторы на телевизоре, зарядном устройстве.

Класс точности 2,5, который присущ старым моделям ПУ, не позволяет отслеживать потребление в дежурном режиме.

Новые же модели имеют более высокий класс точности – от 0,5 до 2. Именно их навязчиво рекомендуют устанавливать предприятия ЖКХ, делая акцент на их высокой точности, долговечности (хотя, это спорный вопрос).

В европейских странах такая массовая замена уже давно прошла и «новые» счетчики составляют почти 95% от общего числа ПУ в домах и квартирах.

Типы ПУ электроэнергии

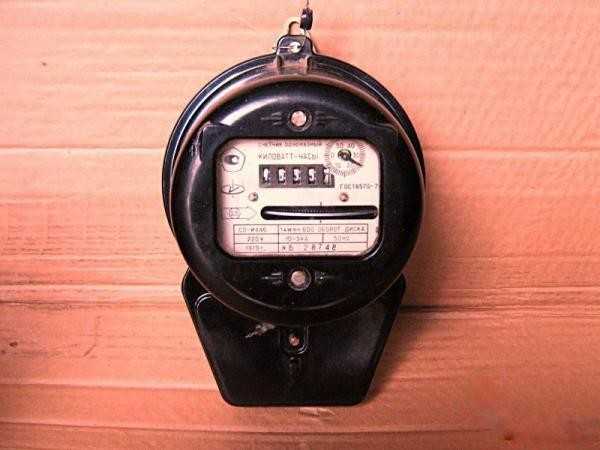

Механические (индукционные) – они стояли в любой квартире советских времен. Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.

Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.

Электронные ПУ, в свою очередь, делятся на следующие виды:

  1. Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
  2. Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.

По способу подключения счетчики подразделяются на ПУ:

  • прямого подключения – подсоединяются сразу в сеть;
  • косвенного включения – подключаются через трансформаторы, а не напрямую.

Какой тип счетчика лучше поставить в квартире?

Сегодня в квартире разрешено устанавливать и механические, и электронные модели. Чтобы определиться с покупкой, необходимо оценить преимущества каждого из счетчиков.

Индукционный ПУ:

  • невысокая стоимость;
  • надежность, проверенная временем;
  • быстрый и простой монтаж.

Электронный счетчик:

  • небольшой размер прибора;
  • высокие показатели точности измерений;
  • разнотарифность и легкое снятие показаний абонентом.

Но есть и минусы:

  1. Механический счетчик занимает больше места, не учитывает потребление электроэнергии в дежурном режиме (это, скорее, минус для поставщика).
  2. Электронная модель стоит существенно дороже и имеет низкий гарантированный срок службы.

В квартирах чаще всего делается упор на подключение однофазных счетчиков электронергии, которые ставятся на замену старых индукционных вариантов. В них достаточно высокий класс точности, а стоят они дешевле трехфазных моделей.

Трехфазные счетчики электроэнергии также могут быть установлены в многоквартирных домах, но подключение их производится не в индивидуальном порядке, а на весь дом в целом.

Выбирая счетчик в квартиру, следует обратить внимание на такие моменты:

  1. Узнайте тип сети. Он указан на старом ПУ. Для однофазного – 220/230В, двухфазного – 220/380В.
  2. Все счетчики, продаваемые в свободном доступе, должны иметь паспорт и быть опломбированы.
  3. Узнайте класс точности. Для квартиры нормальным будет считаться значение в 1,5–2%.

Какой счетчик выбрать: одно- или двухтарифный?

Прежде чем покупать ПУ, посетите организацию – поставщика электроэнергии. Там следует выяснить, какие сегодня используются суточные тарифы в различных временных периодах и используются ли вообще.

Однотарифные счетчики учитывают потребленный объем энергии равномерно, без учета времени суток.

А вот двухтарифные позволяют благодаря встроенным часам производить учет энергии в определенные часы.

Они и созданы были специально для того, чтобы выровнять нагрузку, снизить ее в пиковые часы и мотивировать абонентов использовать электроэнергию ночью.

Двухтарифный счетчик дает реальную экономию. К примеру, в столице в 2015 году установлены такие дифференцированные тарифы на электроэнергию:

  • если установлена газовая плита, то по однотарифному ПУ придется платить по 4,68 рубля за киловатт, а с двухтарифным – 4,91 в дневное время и 1,26 в ночное;
  • если плита – электрическая, разница еще более ощутима: однотарифный счетчик – 3,44 рубля, двухратифный – 3,44 — днем, 0,88 — ночью.

Определяется размер тарифов местной властью и существенно разнится в регионах. При его определении учитывается острота проблемы перегрузок сетей, особенно актуальная для мегаполисов.

Так, в Санкт-Петербурге «ночной» тариф составляет всего 1,61 рубля, в то время как «дневной» — 3 с половиной рубля.

Куда обратиться для подключения счетчика и можно ли это сделать самому?

Установить новый счетчик в квартире можно несколькими способами:

  • привлечь к этому сотрудников компании-поставщика;
  • обратиться к опытному электрику;
  • установить ПУ своими силами.

При самостоятельной замене важно соблюдать некоторые правила:

  • устанавливайте ПУ на высоте не менее 1 метра от пола;
  • счетчик должен висеть максимально ровно, предельно допустимое отклонение – 1%;
  • прибор должен располагаться в доступном месте;
  • помещение должно быть сухим, прогреваемым в холодное время года;
  • если счетчик устанавливается в частном доме на улице, монтируется он в специальной герметичном коробе.

Если со дня производства прибора прошло менее двух лет, поверять счетчик не надо. Для трехфазных моделей этот срок сокращается до 12 месяцев.

Каким бы образом ни было произведено подключение счетчика электроэнергоии , после этого обязательно надо вызвать специалиста из энергоснабжающей компании, который установит тарифы, поставит пломбу и запрограммирует часы. Он также запишет начальные показания прибора.

Если речь идет о замене, самостоятельно снимать старый счетчик нельзя, поскольку повредится пломба. Данные старого и нового прибора послужат для расчета потребленной электроэнергии в текущем месяце.

Видео: Однотарифные или двухтарифные счетчики электроэнергии?

В видеосюжете рассказывается, чем различаются между собой однотарифные и двухтарифные счетчики.

Сравнивается, как идет расчет тарифов в зависимости от выбранного счетчика электроэнергии. Даются советы, какой прибор лучше и выгоднее поставить собственнику у себя в квартире.

terrafaq.ru

отличие от трехфазных, правила выбора и установки электрических приборов

Строительство электроустановок, их защита и обслуживание стоит немалых средств. Для правильного взаиморасчёта потребителей электрической энергии необходимы контролирующие органы, которые следят за правильной установкой и эксплуатацией трехфазных и однофазных счётчиков электроэнергии. Нарушения установки и эксплуатации наказываются штрафами со стороны энергоснабжающей организации.

Разновидность приборов

Для контроля потребления и учёта расхода электроэнергии используют специальные контрольно-измерительные приборы, такие как электрические счётчики. Они были разработаны и применялись ещё в XIX веке и с того времени контроль и расчёты за потребляемую электроэнергию ведутся ими. Классификация приборов разделяется по видам подключения, измеряемой электроэнергии и конструкционным особенностям.

В соответствии с видом подключения они бывают:

  • Непосредственного подключения. Электрическая силовая цепь непосредственно подключена к клеммам прибора. Обычно такие счётчики мощностью до 5 кВт, поэтому большая часть известных всем приборов — это счётчики этого типа.
  • Трансформаторного подключения. Силовая цепь идёт через специальный измерительный трансформатор. Непременное условие таких подключений — обязательность нагрузки выходных клемм трансформаторов. Недопустим обрыв в цепях, подключения к электросчётчику, для предотвращения пробоя и возгорания в местах обрыва.

По виду измеряемой электрической энергии счётчики бывают однофазные и трехфазные. Первые являются контрольно-измерительными приборами, ведущими учёт потребления энергии в однофазных сетях с напряжением 220 вольт при частоте сети 50 Гц. Трехфазные же ведут учёт по трём фазам в сетях с напряжением 380 вольт при той же частоте. Современные разработки электросчётчиков способны вести учёт расхода электроэнергии по одной фазе.

По особенностям конструкционного исполнения электросчётчики бывают:

  • Индукционные или электромеханические. Учёт ведётся благодаря вращению диска из алюминия в магнитном поле токами Фуко. Скорость оборотов пропорциональна мощности потребления. Количество оборотов диска фиксируется механическим счётчиком, который проградуирован в киловатт-часах. Редуктор настроен таким образом, что отображение 1 киловатт-часа равно 1200 оборотам диска.
  • Электрические или электронные. В них происходит преобразование аналогового, снятого с трансформатора тока, в цифровой сигнал определённого стандарта. Электрическая схема ведёт учёт и запоминание показателей. В современных электросчётчиках применены процессорные программируемые схемы с памятью, хранящейся внутри бис микросхемы. Это очень удобно для одновременной и поочерёдной индикации даты, времени, тарифа, тока в настоящий момент времени, напряжения и мощности потребления, также тарифа и начисления суммы к оплате.

Достоинства и недостатки

Единственным существенным недостатком электронных счётчиков по сравнению с индукционными является низкая защита от грозовых разрядов, что приводит к выходу их из строя с потерей данных. Индукционные приборы с механическим счётчиком свободны от такого недостатка. Это причина, по которой во многих организациях на ряду с электронными счётчиками остаются для дополнительного контроля механические во избежание потери данных при аварийных ситуациях, особенно в летний период во время грозовой активности.

Электронные счётчики по сравнению с индукционными имеют ряд преимуществ. Микросхемы электросчётчиков способны хранить информацию, которую невозможно стереть с момента её изготовления. Даже после выхода из строя электросчётчика можно считать данные с микросхемы и иметь информацию о потреблении электроэнергии в любое время. Электросчётчики обладают более высоким классом точности и фиксируют высокоскоростные перепады мощности, а также учитывают низкие нагрузки при мощных резких скачках.

Кроме того, они имеют способность вести учёт потребления по многотарифному графику, фиксировать дату и время расхода электроэнергии. Электросчётчики ведут учёт качества подаваемой электроэнергии в момент времени. Фиксируется напряжение, частота и время. По этим данным можно судить о качестве соблюдения договора со стороны не только потребителя, но и энергоснабжающей организации.

Электрические счётчики ведут учёт и хранение данных как активной мощности потребления, так и реактивной. Информация хранится в энергонезависимой защищённой памяти прибора и может быть выведена на специальный адаптер через удобный интерфейс. Любая попытка несанкционированного доступа к данным памяти прибора, попытка обнуления или введение в схему преобразования дополнительных элементов фиксируется памятью с указанием даты и времени, что более эффективно защищает счётчик от хищения электроэнергии.

Произвести хищение любыми попытками изменения подключения или изменения параметров сети даже высококвалифицированному специалисту без возможности выявить эту попытку практически невозможно. Это сводит на нет возможность воровства электроэнергии при своевременном контроле.

Электронные счётчики имеют возможность дистанционного считывания информации, предупреждение о попытках несанкционированного доступа к прибору. Есть возможность программирования по многотарифному плану с учётом времени, праздничных и выходных дней. Электросчётчики гораздо компактнее и меньше габаритами, позволяющими монтировать их в небольших электрических ящиках вместе с остальным мобильным оборудованием. Эксплуатационные сроки работы электросчётчиков многих производителей более 30 лет. Интервалы поверок от 10 до 16 лет.

Характеристики при выборе

Для того чтобы правильно выбрать электросчётчик, необходимо изучить характеристики и условия эксплуатации. Трёхфазные и однофазные электросчётчики применяют соответственно в однофазных и трёхфазных сетях. Даже если трёхфазный счётчик может учитывать потребление электроэнергии в однофазной сети, то экономически невыгодно его применение в таких целях.

Номинальное напряжение в однофазных сетях 220 вольт, в трёхфазных 380 вольт при частоте 50 Гц. Это основные параметры для основных потребителей. Бывают потребительские сети с напряжением 110 и 127 вольт. Также и счётчики, рассчитанные на другие напряжения и частоту сети, на что следует обратить внимание при приобретении.

Максимальный и номинальный ток нагрузки должен соответствовать сумме всех токов, включаемых в сеть. Также часто используемая нагрузка должна соответствовать номинальному параметру. Нежелательно использование старых счётчиков с номинальным током 5 ампер, если часто потребляемая нагрузка гораздо выше. Даже если допускается эксплуатация счётчика длительное время с током нагрузки, превышающим 200% от номинального.

Класс точности для бытовых электросчётчиков допустим 2,0. Электросчётчики с большей точностью (цифра при этом будет меньшей) будут иметь гораздо высокую цену, а такая точность может не иметь смысла для обычного потребителя.

Количество тарифов имеет смысл, если применяется в действии многотарифная система расчёта. Не имеет смысла приобретать дорогой многотарифный электросчётчик, требующий правильную программную настройку и сложный в снятии показаний, если действующий тариф один. Если действует автоматическая система коммерческого учёта электрической энергии, то имеет смысл приобретать счётчик с этой функцией.

Рабочая температура электросчётчика должна находится в диапазоне рабочих температур, указанных в технической документации. Если по проекту счётчик необходимо устанавливать в электрических ящиках на улице, то диапазон рабочих температур должен соответствовать климатическим условиям.

Если в летнее или зимнее время этот диапазон выходит за рамки, то электрический ящик оборудуют лампочкой накаливания, нагревательным элементом или охлаждающим вентилятором. Существуют специальные приборы с автоматическим или ручным включением.

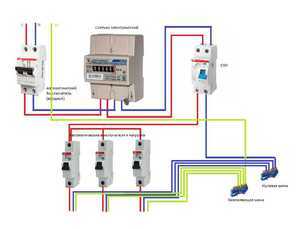

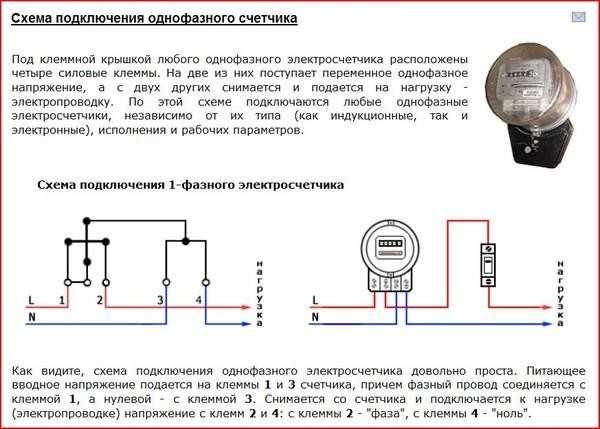

Схема подключения

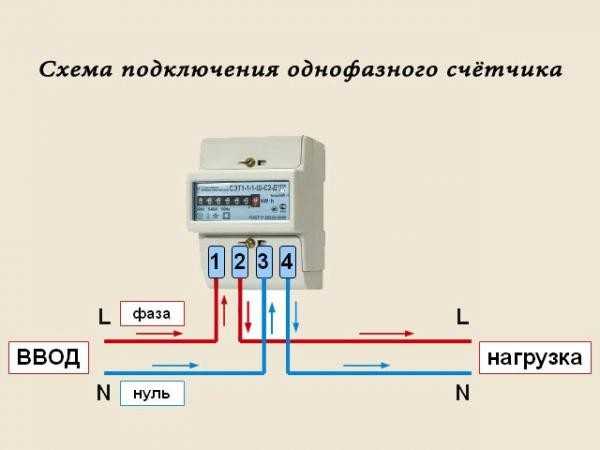

Любое подключение однофазного электрического счётчика должно быть согласовано с контролирующей организацией, проверено и принято их сотрудниками. Счётчик должен быть подключён обязательно четырьмя проводами:

  • 1 клемма — подключение входного фазного провода.
  • 2 клемма — подключение выходного фазного провода, идёт на автоматический выключатель или колодку типа «пробки». С неё на нагрузку потребления.
  • 3 клемма — подключение нулевого провода от электрической сети (нельзя соединять с заземлением ящика).
  • 4 клемма — подключение нулевого провода к нагрузке (допускается соединение с заземляющим проводом ящика).

Фазные входные провода имеют красный либо коричневый цвет и обозначаются буквой — L. Нулевые провода синим цветом, обозначаются буквой — N. Заземляющие провода зелёным, жёлтым или жёлто-зелёным цветом и буквами PE. Заземляющий провод необходимо соединить с корпусом ящика, подключённого к контуру заземления. Он должен быть подключён к заземляющему контакту каждой розетки.

220v.guru

Трехфазный счетчик электроэнергии: выбор, монтаж, подключение

Постоянно возрастающие нагрузки электроприборов, доступность электрооборудования с напряжением питания 380 Вольт, заставляют всё чаще встречать в частном доме трёхфазный счётчик электроэнергии. Применение многофазной цепи даёт возможность равномерно распределить электрическую нагрузку, избежать ненужных электромагнитных помех в сети, использовать профессиональное оборудование, не теряя его КПД.

Как выбрать трёхфазный счётчик

Счётчики электрической энергии разделяются на индукционные и электронные. Электрический трёхфазный однотарифный счётчик конструктивно похож на однофазный, внутри него находятся три катушки напряжения и три токовые катушки. Наведённое электромагнитное поле, вследствие протекания электрического тока, вращает алюминиевый диск, который, в свою очередь, предаёт вращение счётному механизму. Электронный трёхфазный счётчик содержит специальные датчики напряжения и тока, информация с этих датчиков обрабатывается специальным контроллером, позже шаговый электрический двигатель вращает счётный механизм, или же данные измерений выводятся на ЖК-дисплей.

Сейчас всё большую популярность набирают электронные счётчики электрической энергии трёхфазные двухтарифные, в их контроллер встроены часы, с помощью которых распределяется потреблённая энергия в разное тарифное время. Использование таких счётчиков приносит значительную экономию, благодаря тому, что в ночное время электроэнергия значительно дешевле.

Среди электронных счётчиков, сейчас можно встретить трёхфазный счётчик с пультом. В этом случае, в прибор учёта монтируется дополнительный блок, активировав который можно замедлить ход счётчика или вовсе его остановить. И хотя устройство спрятано в корпусе, а продавцы гарантируют на нём подлинные пломбы, есть риск определения такого счётчика электроэнергии как недоброкачественного.

Монтаж трёхфазного счётчика

Монтаж 3-х фазного счетчика

Требования к установке счётчика на 380 В несколько серьезней, чем к обыкновенным однофазным счётчикам. Устанавливать счётчик желательно в металлический ящик, рядом с отключающим коммутационным аппаратом. Также, желательно чтобы имелся выполненный надлежащим образом контур защитного заземления. Должен быть обеспечен свободный доступ к прибору учёта для представителей энергоснабжающей организации, в случае снятия показаний с трёхфазного счётчика или проверки правильностьи его подключения и работы. Подключение трёхфазного электросчётчика должно выполняться с симметричным распределением нагрузки, чтобы не перегружать линии электропередач.

Подключение трёхфазного счётчика электроэнергии

По способу подключения различают счётчики прямого, косвенного и полукосвенного включения. Подключение счётчика прямого включения достаточно простое: на первую, четвёртую и седьмую клеммы подключается фазные выводы вводного кабеля, на третью, шестую и девятую – отходящие фазные выводы. Нулевые выводы подключаются на десятую и одиннадцатую клеммы соответственно. Клеммы напряжения (вторая, пятая, восьмая) в этом случае соединены перемычками с фазными вводами. Более наглядный пример приведён на рисунке 1.

Рисунок 1. Схема прямого подключения трёхфазного электросчётчика.

Такой способ подключения наиболее распространён в быту. Поскольку входное напряжение не превышает 380 В, а величина номинального пропускного тока, у современных трехфазных счетчиков достигает 100 А, что вполне перекрывает потребности частного дома в электроэнергии.

Подключение трёхфазного счётчика полукосвенного включения несколько сложнее, да и в этом случае понадобится счётчик поддерживающий режим работы с трансформаторами тока и собственно сами преобразователи тока.

В случае с таким подключением, к токовым клеммам трехфазного счетчика электроэнергии подключаются выводы трансформаторов тока, и очень важно не перепутать начало и конец обмотки. То есть, к выводам счётчика: один, четыре, семь – подключаются вывода трансформатора с маркировкой И1, к клеммам: три, шесть и девять – вывода И2. Как подключить трёхфазный счётчик с трансформаторами тока, лучше рассмотреть на примере классического индукционного прибора учёта САУ4У-И672М, рисунок 2.

Рисунок 2. Схема подключения трёхфазного электросчётчика с ТТ.

Случай с косвенным подключением прибора учёта предусматривает высоковольтный ввод электрического напряжения, измерительные трансформаторы напряжения и специальный трёхфазный электросчётчик на номинальное напряжение 100 В. Поскольку такие случае в частном доме крайняя редкость, если вообще возможны, стоит рассмотреть только краткую принципиальную схему, рисунок 3.

Рисунок 3. Схема подключения трёхфазного прибора учёта с ТТ и ТН

Вопрос перехода на трёхфазный учёт – вопрос экономической и технической целесообразности для каждого конкретного пользователя электрической энергии, наличие технической возможности установить такой учёт – определяет энергоснабжающая организация. При этом важно помнить, работы по установке и замене электросчётчика требуют не только специальных разрешений поставщика электроэнергии, но и знаний и навыков по работе с электричеством.

amperof.ru

подключение СИП, отличие от трехфазного, устройство прибора учета

Однофазный счетчик обладает простой конструкцией и стоит относительно недорого Счетчики – это такие приборы, которые позволяют вести учет потребляемой вашей квартирой электроэнергии. Сейчас они стоят практически в каждом жилище. Однако, если вы решили заменить старый прибор новым, или просто решили перейти с нормированной оплаты за электричество на индивидуальную, то вам потребуется приложить некоторые усилия, чтобы выбрать самый подходящий для себя вариант. На данный момент существует немало видов счетчиков электроэнергии. Например, они делятся на трехфазные и однофазные. Сегодня мы подробнее разберем однофазные счетчики.

Что такое счетчик электроэнергии однофазный

Однофазные счетчики имеют простое устройство. Они являются наилучшим вариантом для учета электроэнергии в жилых квартирах, так как не требуют подключения к трансформатору.

Однофазный электрический счетчик – это наиболее простой прибор для подсчета электричества. Он состоит из двух магнитов, и расположенной между ними пластины из алюминия.

Электрические однофазные электросчетчики передают однофазное электричество. Они просты в подключении и имеют невысокую стоимость.

Однофазные счетчики могут быть электронными и индукционными. Давайте подробнее поговорим об обоих вариантах.

Виды однофазных счетчиков:

  1. Индукционные счетчики – это приборы, которые каждый из нас видел еще в детстве. Такие устройства включают в себя электротоковую бобину и электронапряженную катушку. Между ними находится диск. Разница напряжения между элементами запускает диск. Чем больше мощность, тем быстрее вращается диск. Индукционный счетчик имеет не очень высокую точность, однако он надежен, не боится перепадов напряжения и имеет низкую стоимость.
  2. Электронный счетчик – это прибор нового поколения. Здесь есть небольшие электронные элементы, при воздействии электротока на которые и создают импульсы, измеряемые устройством. Электронные счетчики многофункциональны, точны, миниатюрны, могут передавать показания на большие расстояния и способны сохранить информацию расхода электричества за одни сутки. Однако такие приборы боятся скачков напряжения, не поддаются ремонту и имеют высокую стоимость.

Однофазный счетчик электроэнергии обладает компактными размерами, поэтому его легко разместить в любом помещении

Каждый из видов счетчика может быть однофазным и трехфазным. Наибольшей популярностью в жилых квартирах пользуется именно трехфазный вариант.

Отличие однофазного счетчика от трехфазного

Встав перед выбором между трехфазным и однофазным счетчиком, многие люди не могут определиться, какой вариант им лучше подойдет. Однако если разобраться в чем их отличие, то выбор станет очевидным.

Однофазный счетчик менее опасен, чем трехфазный. Поэтому для жилых квартир и домов обычно выбирают именно его.

Итак, давайте сначала поговорим про однофазный счетчик. Такой прибор подключается исключительно к двухпроводной сети с переменным током и напряжением в 220 Вольт. Они устроены очень просто и оладают легкостью снятия показаний.

Трехфазный счетчик подключается к трехпроводным и четырехпроводным сетям. Такое устройство способно контролировать напряжение в устройствах с напряжением 380 Вольт. Такие устройства более сложные, но и точность их выше.

После разъяснения отличий трехфазного счетчика от однофазного вам будет легче ответить на вопрос: «Какой счетчик вам нужен?». Однако, чтобы окончательно «расставить все точки над и», мы опишем более подробно сферы использования того и иного варианта.

Где используют однофазный и трехфазный счетчики:

  1. Однофазные счетчики просты в установке и с них не сложно снять показания. Поэтому их часто устанавливают в гаражах, квартирах, загородных домах, коттеджах, в небольших магазинах, на дачах и в офисах.
  2. Подключение трехфазного счетчика более сложное и требует определенных условий. Их устанавливают в местах, где необходим усиленный контроль. Например, в торговых точках, на предприятиях и в промышленных зданиях.

Какой бы вариант вы не выбрали, нужно помнить, что установить такие приборы может лишь представитель фирмы, предоставляющей вам электроэнергию. В противном случае, прибор будет просто опломбирован и с вас изъята некая сумма в качестве штрафа.

Что нужно, чтобы подключить однофазный электрический счетчик

Подключение электросчетчика может произвести только представитель фирмы, предоставляющей вам электричество. Однако вы можете заранее запастись всем необходимым оборудованием и материалами, которые вам для этого потребуются.

Что нужно для подключения электросчетчика:

  • Сам электросчетчик;
  • Ящик для измерителя, который по-другому называется щиток;
  • Отключатели;
  • Медная планка, к которой можно подключить до 10 проводов;
  • Также нужно один метр трехжильного кабеля, который имеет сечение около 3-х миллиметров;
  • Пластинка из железа, которая помогает установит аппарат, она называется дин-рейка;
  • Пластиковые дюбеля и нержавеющие саморезы.

Подключать электрический счетчик следует при наличии соответствующих знаний и опыта

Набор инструментов, скорее всего, принесет с собой мастер, который будет устанавливать счетчик. Однако чтобы избежать проблем, лучше созвониться с ним заранее и уточнить наличие всего необходимого.

Как подключить однофазный прибор учета электроэнергии

Однофазный счетчик подключать не так уж и сложно. Однако это может сделать только мастер, которого пошлет к вам ваш поставщик электроэнергии. Несмотря на это, вам ни кто не запрещает ознакомиться с процессом подключения однофазного счетчика. Это вам поможет проконтролировать работу электрика.

Лучше всего производить подключение счетчика к СИП, который является самонесущим изолированием провода. Если у вас проведен другой провод, то его следует заменить на СИП. Это защитит вас от воровства электричества и обеспечит качественную поставку электроэнергии в течении как минимум 25 лет.

Схема подключения однофазного счетчика проста и понятна. Давайте посмотрим, как происходит такой монтаж.

Схема подключения однофазного счетчика:

  1. В электрощиток измерителя устанавливается металлическая пластина. Причем это делается таким образом, чтобы осталось свободное пространство для монтажа прибора учета.
  2. Счетчик крепится на дин-рейку. При этом необходимо развести проводки.
  3. Оболочку кабеля нужно разрезать и извлечь из нее коричневую или красную жилку. Проведите фазу от электросчетчика.
  4. Измерьте необходимую длину проводка и зачистите ее. При этом нужно вставить нужную клемму. Всю конструкцию нужно скрепить болтами.
  5. Проводки нужно превратить в П-образные перемычки. Ими соединяются автоматы.
  6. Контакты нужно подключить и прочно скрепить.
  7. Нулевые провода нужно включить.
  8. Щиток нужно закрепить.

Как видите подключение достаточно несложно. Однако не стоит пытаться его воспроизвести самостоятельно, это не законно.

Как работает однофазный счетчик электроэнергии (видео)

Однофазный счетчик – это простое и удобное оборудование для контроля электричества. Оно применяется в жилых домах и квартирах, а также в небольших магазинах и на дачах. Такой прибор – это отличный вариант для любого жилого помещения.


Добавить комментарий

teploclass.ru

Как подключить однофазный счетчик электроэнергии

Ушли в небытие времена, когда счетчики учета электроэнергии были одинаковыми. Сегодня это огромное разнообразие приборов, которые отличаются друг от друга внешними данными (размеры, дизайн и так далее). Но необходимо отметить, что как бы ни отличались они между собой, схема подключения электросчетчика осталась прежней. Никаких изменений она не претерпела, да и незачем, ведь простота и эффективность не требуют замены. Поэтому давайте рассмотрим в этой статье данную схему, которая будет отвечать на часто встречающийся вопрос, как подключить однофазный счетчик электроэнергии?



Сразу же оговоримся, что существует два основных способа подключения:

  • Прямой.
  • Трансформаторный.

Первый используется в быту, второй в промышленности. Название трансформаторное подключение говорит само за себя, то есть, в схеме присутствует трансформатор, который регулирует нагрузки тока в сети. Оно нормализует силу тока при перегрузках, тем самым сохраняет счетчик в рабочем состоянии. Понятно, что трансформаторное подключение связано с трехфазным счетчиком.

Хотя необходимо отметить, что трансформаторы устанавливаются и в больших домах. Но это встречается редко, так как ток в бытовых сетях протекает с нормальными параметрами, то есть, соответствует пределам самого электрического однофазного счетчика.

Однофазные счетчики учета электроэнергии

Перед тем как перейти к разбору вопроса, как подключить однофазный счетчик, необходимо рассмотреть его виды, которые сегодня предлагают производители. Основной параметр прибора контроля и учета – это сила тока, которую счетчик может через себя пропустить. Вот его номинальные пределы: 5-15 А, 5-40 А, 5-60 А и 5-80 А.

Для чего необходимы такие разные пределы? Все дело в том, что суммарная потребляемая мощность всех бытовых приборов дома и освещения может варьироваться в различных пределах. К примеру, данный показатель будет равен 10 А, то это не значит, что можно будет устанавливать счетчик номиналом 5-15 А, лучше установить прибор с большим показателем, так сказать, про запас, ведь всегда есть вероятность приобретения и установки дополнительной бытовой техники, что увеличит нагрузку.



Теперь, почему этот прибор называется однофазный счетчик? Все дело в том, что через него будет проходить электрическая сеть одной фазы. Конечно, без нуля здесь не обойтись, поэтому к электросчетчику будут подсоединяться два провода: фаза и ноль.

Счетчик однофазный механический

Правильное подключение

Для человека несведущего в электрике процесс подключения покажется очень простым. Конечно, необходимо для этого схема подключения однофазного счетчика электроэнергии. Где ее взять? Производитель об этом сам позаботился. В сопроводительных документах к прибору вы всегда найдете инструкцию, где данная схема показана на рисунке и описана словами.

Правда, иногда встречаются ситуации, когда аннотацию подключения не нашли. Что делать тогда? И здесь производитель приходит вам на помощь. Просто открутите крышку клеммной коробки, снимите ее и переверните обратной стороной к себе. Именно на обратной стороне схема подключения счетчика и расположена. Она нанесена на пластмассовую поверхность методом теснения.

Как было сказано выше, подключить однофазный счетчик электроэнергии своими руками несложно. Это вы поймете, обратив внимание на рисунок ниже.

Что из данного рисунка видно?

  • Во-первых, это четыре клеммы подключения.
  • Во-вторых, две первые клеммы предназначаются для фазы, две последние для нуля. Кстати, клеммы пронумерованы, так что ошибиться просто невозможно.
  • В-третьих, фазный контур (питающий) подключается к клемме номер один, выходной к клемме номер два. Далее провод идет на автомат. К клемме номер три подключается входной нулевой контур, к четвертой выходной.

То есть, все достаточно просто. Здесь главное не ошибиться. Вот такие правила и схема подключения однофазного электросчетчика.

Полезные советы

На самом деле необходимо отметить, что подключить счетчик учета электроэнергии своими руками – проблема небольшая. Но вот на что еще хотелось бы обратить ваше внимание.

  • Многое будет зависеть от правильно проведенного монтажного процесса. Если распределительный ящик уже установлен, то сам счетчик установить и закрепить внутри него будет просто. Обычно они крепятся на три самореза или на DIN-линейку, все зависит от конструкции прибора. Но в любом случае придется поработать перфоратором. Кстати, DIN-линейки продаются в магазинах, нужно только подрезать ее под определенный размер и закрепить двумя или тремя саморезами.
  • Существует оптимальная высота установки счетчиков – это 1,6-1,7 м. Хотя это не жесткое требование, можете устанавливать там, где хотите.
  • Перед проведением монтажных работ отключите общий автомат подачи электроэнергии. То есть, обесточьте сеть дома полностью.
  • Если используется для сборки схемы подключения медный многожильный кабель, то его концы обязательно надо пропаять или установить специальные наконечники обжимного типа. Это увеличит плотность контактов. Но лучше для этих целей использовать жесткий одножильный провод, к примеру, ПВ-1. Обратите внимание, что провод ПВ имеет одноцветную окраску, поэтому фазные и нулевые провода надо будет как-то обозначить. К примеру, разноцветной изолентой.
  • Если в распределительный щит устанавливаются защитные приборы¸ то необходимо оставить для них место.
  • Если распределительный щит устанавливается на улице, то необходимо на входном и выходном кабеле установить специальные резиновые манжеты, которые обеспечат герметичность ящика. Обычно манжеты дополнительно затягиваются резьбовым патроном.
  • В современных однофазных счетчиках клемма – это два зажимных винта. Чтобы подключение было проведено правильно, необходимо конец провода вставить в клемму, затянуть верхний винт, проверить надежность крепления подтягиванием провода вниз, затем затягивается нижний винт, после чего опять проводится подтяжка рукой вниз.
  • В этой схеме подключения электросчетчика последним соединяется кабель нагрузки, который отходит от автоматов внутрь помещений.
  • Как только сборка будет закончена, можно приглашать представителя энергоснабжающей организации. Обратите внимание, что счетчик ставится именно для них, и поэтому они и берут его на учет. Представитель должен проверить, правильно ли проведен монтаж, все ли нормы соблюдены. Если все соответствует правилам, то прибор ставится на учет, для чего он пломбируется.

Есть в этом вопросе один момент, который касается коммунальных квартир. Так вот электроснабжающая организация берет на контроль только один счетчик на всю квартиру. Внутренние приборы и их работу она не учитывает. Так что их показания на совести хозяев комнат.


onlineelektrik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
