Принцип работы и устройство отопительной печи Булерьян

«Булерьян» – это разновидность печей, для которой характерно наличие цельной конструкции. Агрегат состоит из бочкообразного стального корпуса, в котором оборудована двухуровневая топка, и системы труб, расположенных как внизу, так и вверху печи.

Отопление «Булерьяном» происходит по следующей схеме: нижние трубы обеспечивают поступление холодного воздуха, а верхние – прогретого. За счет разницы в температурах входящего и выходящего потоков решается вопрос нагнетания воздуха.

Наименьшая модель печи «Булерьян» на дровах способна нагревать около 5 м³ в минуту. С помощью устройства большего размера можно обогреть помещение объемом до 1 тыс. м³, с выводящим горячим потоком в 50 м³ за минуту. Именно эти показатели делают печь «Булерьян» эффективным отопительным устройством.

Подобный агрегат пользуется популярностью среди владельцев загородных домов благодаря максимально коротким срокам прогревания небольшого помещения. Так, в течение 25 минут можно нагреть площадь в 40 м² до комфортной температуры.

Преимущества и недостатки

Среди многочисленных положительных свойств печи «Булерьян» на дровах можно выделить следующие:

• прогревание помещения до комфортной температуры за короткий период;
• экономный расход топливного сырья;
• отсутствие сложностей при установке конструкции;
• исключена возможность получения ожога, так как обшивка печи практически не нагревается;
• удобство обслуживания и ухода;
• и самое важное – высокий показатель КПД, что обычно не характерно для агрегата с открытым типом топки.

Среди недостатков отмечают следующее:

1. Некоторую трудность представляет обогрев отдельных помещений, разделенных стенами. Эту проблему можно решить, смонтировав в комнатах специальные воздуховоды.
2. Снижение температуры воздуха в помещении после прогорания топлива. Для устранения этого недостатка потребуется закладка сырья в топку каждые 5-8 часов в зависимости от интенсивности горения.

Как видите, эти моменты связаны с особенностью работы печи. В целом же установка «Булерьяна», его эксплуатационные характеристики и обслуживание конструкции не вызывают особых сложностей и нареканий.

Принцип работы устройства «Булерьян»

Изначально этот вид печи был предназначен для канадских лесорубов. Агрегат изготавливался специально под их условия работы, а именно частые переезды зимой с одного места на другое. Поэтому основными требованиями, предъявляемыми к конструкции, выступали следующие моменты:

1. Безопасность и эффективность. Печь должна была прогревать помещение за короткий срок.
2. Соблюдение условий быстрого и легкого монтажа конструкции, отсутствие сложных настроек и процессов регулировки.
3. Исключение возможности получения ожога за счет выбора материала и правильного выполнения обшивки печи.
4. Невозможность попадания угарного газа в комнату.
5. Сравнительно небольшой вес всего сооружения.

Прежде чем приступить к описанию конструкции агрегата, советуем обратить внимание на чертежи:

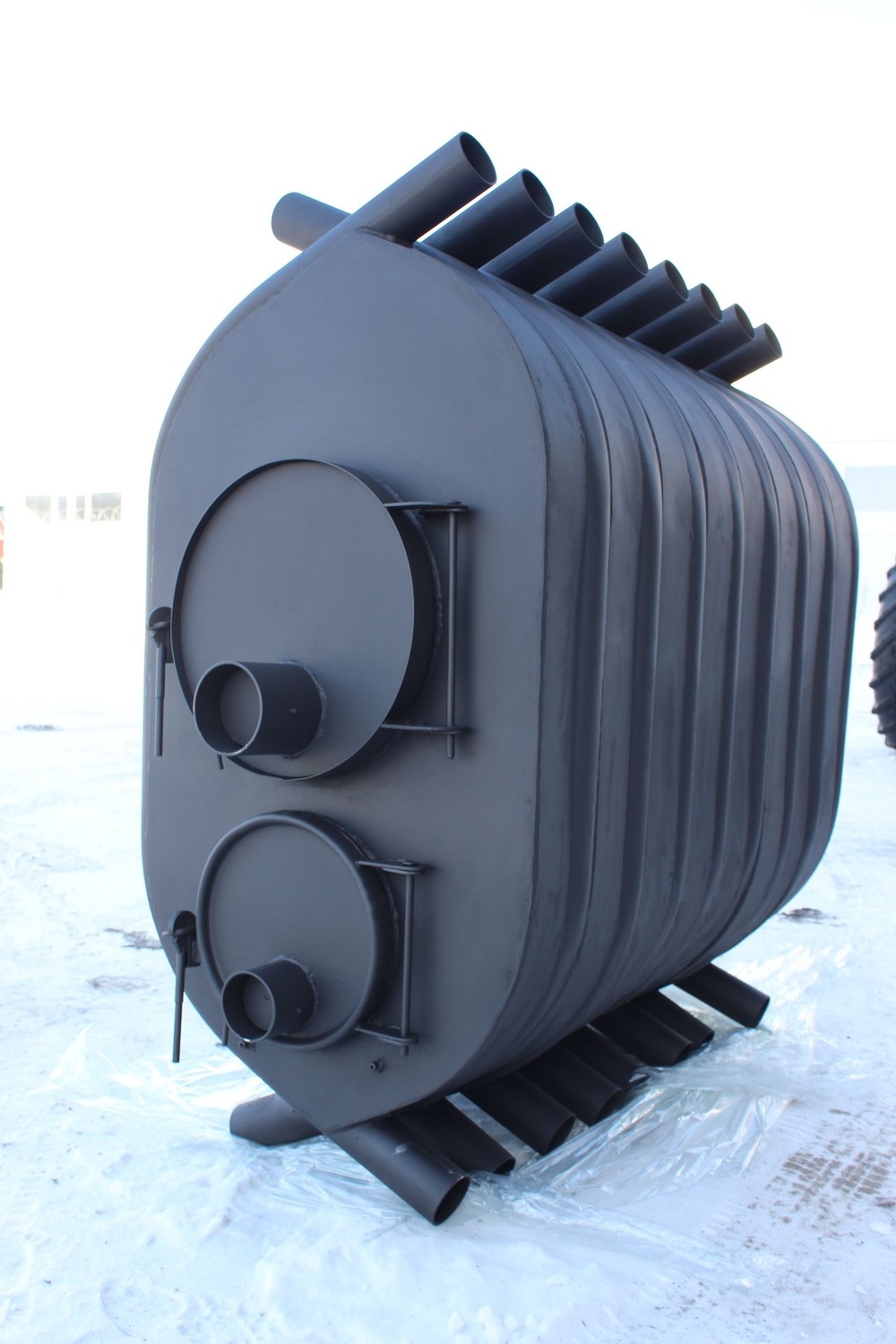

Теперь переходим к изучению устройства печи «Булерьян». Компактная модель имеет корпус, выполненный в форме цилиндра. Агрегат для обогрева габаритного помещения изготавливается в виде капли (при поперечном сечении).

В большинстве случаев трубы располагаются в корпусе, выступая за его границы всего на треть. При этом изделия изогнуты по синусоиде.

Такая форма позволяет создать оптимальные условия теплоотдачи, когда в трубы, расположенные снизу, поступает холодный воздух. Двигаясь по каналам, поток постепенно прогревается и на выходе становится уже горячим.

При активном горении дров температура воздуха может подняться до 120о градусов и более. За одну минуту производится перекачивание 4-6 м³, что является хорошим показателем, подтверждающим процесс быстрого прогревания помещения.

Что касается топки, то она состоит из трех составляющих. Верхняя и нижняя части устройства для сжигания горючих веществ отделены по одной четверти. Снизу устанавливаются чугунные колосники либо стальная решетка толщиной более 4 мм. Верхняя часть топки отделяется стальным листом, в котором выполнены отверстия. Перегородка устанавливается горизонтально и немного не доходит до дверцы. Этот элемент выполняет функцию вторичной камеры, где догорают газы, выделяющиеся в процессе горения топлива. Воздух при этом поступает из топки и проходит через отверстия в перегородке. Таким образом, совершается неполный процесс сгорания сырья. Оставшаяся часть газов догорает в канале.

Широкоформатная дверца изготавливается с герметичным прилеганием. Здесь же предусмотрен патрубок со встроенным поворотным дросселем, играющим роль поддувала. Благодаря регулировке положения ограничитель влияет на интенсивность сгорания топлива. Иногда изготовителями предусмотрено наличие градуированной шкалы для дросселя.

Главная особенность печи «Булерьян» на дровах заключается в том, что часть процесса сгорания топлива переносится в трубы. Оставшиеся газы перемещаются из верхней конструкции топки в горизонтальную плоскость дымохода, равную 1 м. Такой участок является обязательным для печи типа «Булерьян», так как именно здесь происходит торможение сгорания газов, позволяющее им слегка остыть. После горизонтального участка дымовой канал направляется кверху. В месте поворота в дровяной печи «Булерьян» предусмотрена установка специального устройства – экономайзера, завершающего работу по дожиганию пиролизных газов.

Благодаря этому прибору КПД печного сооружения достигает 80%, а без него – 60% (что тоже считается хорошим результатом).

На участке дымовой трубы длиной 15-30 см осуществляется вторичный процесс сгорания газовых остатков. При этом горение происходит периодически, вспыхивая и затухая. Чтобы получить такой эффект, необходимо хорошо утеплить трубу. Для этих целей подойдет любой термоизоляционный материал, способный выдерживать высокую температуру, например, базальтовая вата или минеральный картон. Количество слоев зависит от технических характеристик используемого материала.

Не до конца остывшие газы после прохождения горизонтального отрезка трубы поступают в ранее утепленный участок, где благодаря произведенной термоизоляции происходит скопление большого количества тепловой энергии. Как следствие, температура газовых остатков повышается, и они вновь разгораются. Вспыхнувшая смесь углеводородов начинает увеличиваться в объеме, но ограниченность пространства приводит к закупориванию просвета трубы. Образуется газовая пробка. Вещество догорает, остывает и рассасывается.

Затем процесс повторяется. Его интенсивность и частота зависят от качества топлива и положения дросселя. Необходимо отметить, что печь «Булерьян» автоматически выполняет настройку под заданные параметры, не требуя регулировки.

Следующая составляющая конструкции – шиберная заслонка. Она устанавливается на выходе из топки и нужна для настройки интенсивности тяги. Шибер выполняется диаметром меньшим на 20%, чем у дымохода. На заслонке вырезается часть – сектор, равный четверти окружности. Эта заглушка приваривается на металлический стержень и прикрепляется к трубе. Шибер и дроссель на дверце позволяют выбирать режим горения. Работа печи напрямую зависит от топливного сырья и положения шибера с дросселем.

Ниже находится визуализация всего вышеописанного, а именно схема «Булерьяна»:

Почему печное устройство задымило

Для безопасной эксплуатации печи необходимо тщательно подготовить основание, соблюсти все требования, предъявляемые к монтажу дымохода, и обеспечить регулярное обслуживание конструкции. Во время использования печи владельцам следует обращать внимание на работу устройства, появление определенных признаков, указывающих на неисправность оборудования.

Ниже представлено несколько типовых причин, по которым может дымить печь:

1. Недостаточное утепление канала. Конвекционный вид агрегата накладывает требования на дымоотводную систему. Рекомендуется использовать керамические или сэндвич-трубы.
2. Скопление дегтя на стенках дымохода. Необходимо выполнять его очистку хотя бы один раз в год.
3. Низкий уровень высоты канала. Ее минимальный показатель равняется 3 м. Важно правильно высчитать высоту между коньком кровли и зонтиком.

Если выполнять все эти условия, регулярно проводить работы по уходу за конструкцией, удастся избежать проблем с плохой тягой и задымленностью.

Итог

Надеемся, эта статья смогла убедить вас в оригинальности и целесообразности конструкции «Булерьяна», тем более что уже многие смогли удостовериться в этом на практике. Подобная дровяная печь, отзывы о которой можно найти на форумах, является довольно популярным и эффективным видом оборудования.

Похожие статьи:

Булерьян. Виды и устройство. Работа и как выбрать. Плюсы и минусы

Не всегда есть возможность использовать в качестве источника тепла газ или электричество, кроме этого, стоимость такого отопительного оборудования высокая, поэтому установить его могут не все люди. Раньше люди использовали буржуйки или камины, но их эффективность не очень высокая. Сравнительно недавно появилось оптимальное решение для отопления дома, дачи, теплицы или производственного помещения – печь «Булерьян».

Виды

Считается, что булерьян изобрели канадские лесорубы, но сейчас он популярен во всем мире. В России выпускается аналогичная печь под названием «Бренеран», а также практически аналогичная ей печь Бутакова.

Основное отличие разных видов этих печей будет в их размерах и производительности, а также в том, для обогрева какого помещения они предназначены.

Основные виды таких конструкций:

• Обычная печь, которая обеспечивает длительное горение топлива.

• С водяным контуром, здесь по теплообменнику циркулирует не воздух, а вода.

• Банная печь, ее особенность в том, что есть отсек для камней и бак для нагрева воды.

• Печь-камин, в этом случае дверь топочной делают прозрачной, и есть возможность наблюдать, как горят дрова.

• С варочной поверхностью, это удобно, так как можно одновременно обогревать комнату и греть воду или готовить различные блюда.

Устройство печи булерьян

Булерьян имеет высокий коэффициент полезного действия, который достигается за счет особенного его устройства.

Конструкция этой печи позволяет нагнетать воздух, а после его нагрева, подавать наружу без применения вентиляторов, все происходит естественным путем. На выходе во время работы такого устройства температура воздуха обычно составляет 110°-120°C. С учетом соотношения теплоемкости и плотности воздуха, оптимальный диаметр теплообменных труб составляет 60 мм.

Принцип действия

Несмотря на то, что булерьян имеет высокую эффективность, принцип его действия очень простой:

• Во время сжигания топлива происходит выделение тепла.
• Топочная камера окружена трубами, в этом устройстве она выступает в качестве конвектора.
• За счет возникновения разницы температуры, по трубам снизу поступает холодный воздух, затем за счет горения дров в топке он нагревается и подается в помещение.
• Получается дополнительная энергия за счет газогенерации, то есть дожигания образовавшихся газов.

Такое решение позволяет эффективно отапливать большие помещения, так как нагретый воздух постоянно циркулирует. Для нагрева нескольких помещений, рекомендуется устанавливать принудительные устройства для обеспечения более эффективной циркуляции воздуха.

Область применения

Данный обогревательный прибор имеет широкую область применения, это могут быть такие помещения:

• Дома.
• Любые производственные помещения.
• Бани.
• Склады.
• Теплицы.
• Гаражи.

Особенность такого устройства в том, что оно прогревает все помещение, поэтому тепло будет не только возле печи.

Особенности выбора

Чтобы правильно выбрать булерьян, надо учитывать, назначение помещения, для которого он будет использоваться, и какой его объем. При совершении выбора такой печи, специалисты рекомендуют учитывать следующие особенности:

• Вес. Этот показатель зависит не только от размеров печи, но и от толщины металла, который используется для ее изготовления. Толщина металла должна составлять 4 мм, это оптимальное значения для обеспечения прогрева помещения и обеспечения длительного срока эксплуатации этого оборудования.
• Качество швов. Швы должны быть не только правильно и качественно сделаны, но и выходить наружу, иначе трубы быстро прогорят.
• Уплотнитель двери. Он также должен быть качественным, иначе не будет обеспечиваться плотное закрывание дверей.
• Качество стекла. Если в дверцах есть стекло, надо обращать внимание на его качество, иначе оно может треснуть и будет задымляться.
• Варочная поверхность. Это большой плюс для печи, так как кроме обогрева помещения, вы также сможете приготовить еду.
• Наличие перфорированного кожуха. Это не только украшает внешний вид конструкции, но и оберегает от случайного задевания горячей поверхности, что грозит получением ожогов.
• Качество краски. Должна использоваться специальная жаростойкая краска, иначе во время работы печи она будет обгорать, и в комнате будет присутствовать неприятный запах.
• Внешний вид. Такое устройство должно не только обогревать помещение, но и красиво выглядеть, поэтому выбирать его надо с учетом интерьера комнаты.

Объем топочного котла выбирают с учетом площади помещения, которое будет отапливаться. Например, топка объемом 40 литров способна обогреть дом площадью 80-100 м². Вес такой модели будет около 50 кг, поэтому вы всегда сможете ее переставить в нужное место.

Достоинства и недостатки

Такая печь имеет ряд достоинств, которые отличают его от привычной буржуйки или камина:

• Быстрый нагрев помещения, уже через полчаса после начала работы, комната прогревается до комфортной температуры.
• Простой монтаж и эксплуатация.
• Комната прогревается равномерно, поэтому тепло везде, а не только возле печки.
• Для его работы требуется мало топлива, так как КПД высокий.
• Длительное время работы на одной закладке, оно обычно составляет 8-12 часов.
• Простой монтаж, достаточно занести печь в дом и установить дымоход.

Хотя преимущества и существенные, но есть у этого отопительного прибора и свои недостатки:

• Работать он может только на дровах, пеллетах и некоторые модели на торфе. Уголь использовать нельзя, так как снижается КПД и быстро прогорает топка.
• Дымоходную трубу надо хорошо утеплять, иначе внутри образуются твердые отложения.
• Занимает часть свободного пространства комнаты.
• Чтобы образовывался пиролизный газ, дрова должны быть сухими.
• Чтобы дрова максимально сгорали, трубу надо поднимать минимум на 3-5 м.
• Во время работы может появляться запах дыма.
• Надо периодически чистить дымоход от копоти и сажи, делать это лучше 2 раза в год, иначе КПД печи снизится.

Если соблюдаются правила эксплуатации печи, то такое оборудование будет эффективно обогревать ваш дом или любое другое помещение на протяжении 5-10 лет.

Советы специалистов

Для того чтобы булерьян служил долго и вы были довольны его работой, надо соблюдать правила его эксплуатации. Некоторые продавцы утверждают, что работать такая печь может на любом виде твердого топлива, но это не совсем так. Лучше всего использовать дрова не смолянистых пород дерева, также можно топить брикетами или пеллетами.

Перед закладкой дров, их рекомендуется просушить, после чего они будут лучше гореть и обогрев помещения происходит эффективнее. Чтобы добиться максимального срока горения дров, топку надо заполнять полностью.

Чтобы была хорошая тяга, высота дымоходной трубы должна быть минимум 3-5 м. Дымоход рекомендуют собирать против движения газов. Это не даст возможности смолам с трубы скапывать на пол, так как они будут возвращаться в топку и там полностью сгорать.

Устанавливать печь булерьян надо на расстоянии не меньше 1 метра от быстровоспламеняющихся поверхностей. Если они заштукатурены, то это расстояние составляет не менее 75 см. При наличии специальной теплоизоляции, указанное расстояние может быть не менее 50 см.

Перед установкой такой печи, надо все хорошо продумать. Можно сделать пьедестал, такое решение будет выполнять декоративную функцию, а также здесь вы сможете хранить и сушить дрова.

Популярность булерьяна постоянно растет, поэтому появляются его многочисленные подделки, которые внешне напоминают оригинальное устройство. Чтобы сделать правильный выбор, надо учитывать рекомендации специалистов, отзывы покупателей и покупать только у проверенных продавцов. Только так вы сможете приобрести действительно качественный отопительный прибор, который обеспечит комфорт и уют в доме, и будет надежно работать долгие годы.

Похожие темы:

Принцип работы булерьяна | принцип работы котла булерьян | печи булерьян отзывы, устройство

Принцип работы булерьяна — как работает печь?

Что такое печь Булерьян? Какой принцип работает котла булерьян?

Издавна представляя печь мы рисуем образ русской печки с лежаком, печки на которой лежал Емеля или грубки из бабушкиной деревни. Теплое местечко родом из далекого детства, сказочные персонажи и ароматная еда – вот те приятные ассоциации, которые приходят в голову практически каждому человеку, кто хоть раз в жизни видел русскую печь.

Однако время идет, меняемся мы, соответственно изменениям подвержены все стороны нашей жизни, в том числе и отрасль отопления. На место печек пришли новые усовершенствованные отопительные приборы. Изменился дизайн, технологии, принцип работы – изменилось многое. Не изменилось только одно – возможность обогрева помещений с помощью таких видов топлива, как дрова.

Дровяные печи сегодня опять становятся популярными. Из-за ситуации с подорожанием энергоносителей дровяное отопление все больше и больше пользуется спросом.



Условно отопительные печи на дровах можно разделить на:

 буржуйки

 печи длительного горения



Буржуйки – это печи на дровах, которые работают по принципу открытого огня. Дрова в топке печки горят, дым отводится в дымоход. КПД таких печек невысокий, длительность горения на одной закладке дров тоже.

Современные печи в своем большинстве – это печи длительного горения, то есть отопительные аппараты на твердом топливе, которые работают от 1 часа до 8-10 часов, а в некоторых случаях и до 12 часов.

Наиболее популярной, востребованной и заслужившей многочисленные положительные отзывы печью является булерьян.

Наверняка сегодня уже каждый знает про такую печь. Булерьян имеет не совсем традиционную форму и внешний вид, однако его конструкция и КПД говорят в пользу применения данного аппарата для отопления, несмотря на его «специфическую внешность».



Устройство и принцип работы булерьяна

Как же функционирует печь, какой принцип работы печи булерьян?

Булерьян – это емкость в виде бочки, в которой горят дрова. Закладка дров осуществляется через боковую дверку для загрузки. Емкость для топлива окружена специальными трубами, по которым проходит воздух. Количество труб зависит от мощности печи.

В нижние отсеки воздушных труб поступает холодный воздух непрогретого помещения. Та как трубы приварены непосредственно к топке, то холодный воздух, проходя по ним, быстро нагревается, соответственно выходит из верхних отверстий уже горячий. Далее нагретый воздух распространяется по помещению способом естественной конвекции.

То есть, одним из принципов работы печи булерьяна является принцип конвекции. Другое название булерьяна – воздухогрейная печь (теплоноситель – воздух).

Главным условием быстрого и качественного прогрева помещения является правильное соотношение мощности булерьяна и объема отапливаемого помещения.

 При условии хорошо утепленных стен дома, печь булерьян необходимо приобретать немного мощнее (на 30-50%), чем объем помещения, которое необходимо отопить. Печи булерьян выпускаются разной мощности и отличаются по типам (от типа 00 до тип 05).

Теперь поговорим о том, за счет чего же булерьян является печью длительного горения и как достигается такой результат.

Основополагающим принципом работы булерьяна является принцип газогенерации. Печка булер имеет топочную камеру, которая состоит из двух частей: основной топки и дополнительного отсека для дожига продуктов сгорания.

Еще один принцип работы печи булерьян – тление топлива. Закладывая дрова в топку печи, воздух для горения подается через поддувало, которое размещено на дверки загрузки. Когда топливо разгорается, поддувало булерьяна постепенно прикрывается, в результате чего воздух в зону горения поступает в очень небольшом количестве, что приводит к тлению дров.

Далее дымовые газы, как продукт сгорания дров, перемещаются в дополнительный отсек, где при подаче небольшого количества воздуха, догорают. Затем дымовые газы, начинают поступать в дымоход, но этому препятствует заслонка-шибер, которая закрывает трубу дымохода наполовину. Таким образом, дым и частички топлива задерживаются и догорают в печи максимально полностью.

Эффективность использования булерьяна подтверждено уже более, чем 15-летним использованием агрегата в Украине и гораздо более длительным использованием печи в Канаде, Германии и других странах Европы.

Принцип работы булерьян обеспечивает долгое горение дров и экономию топлива. Эффективность использования печи булерьян подтверждено многими положительными отзывами пользователей. Качественная четырехмиллимитровая сталь, аккуратные сварные швы, возможность оборудовать печь стеклом, перфорацией для защиты от излучения делают булерьян незаменимым дешевым источником отопления.

Еще одним преимуществом печки является простота установки. В отличии от твердотопливных котлов печь булерьян нет необходимости подключать в систему отопления, печь является воздухогрейной и для ее бесперебойной работы достаточно грамотно смонтировать дымоход.

Покупайте печи булерьян, булер, бренеран, канадскую печь, печь Везуви и наслаждайтесь экологически чистым, надежным и недорогим теплоснабжением долгие годы.

Читайте в следующих статьях о том, как выбрать дымоход и какие требования к установке и эксплуатации существуют.

Булерьян: устройство печи или откуда берется КПД 80% вместо 30%

Почему у печей «Булерьян» такой высокий КПД?В чем отличие печей «Булерьян» от обычных?

Печь конвекционного типа Булерьян (Бранеран, Bullerjan) имеет два основных преимущества перед печами классического типа – это в разы более высокий КПД и длительное время работы на одной закладке дров.

В обычной печи происходит стандартный процесс горения топлива, при котором активно выделяется горючий пиролизный газ. Однако из-за недостатка кислорода и достаточно быстрого воздушного потока он сгорает не полностью и вместе с другими газами выбрасывается через дымоход. Конструкция печей типа «Булерьян» имеет внутри вторую камеру сгорания, куда отдельно подается подогретый воздух и где происходит более полное сгорание пиролизных газов, за счет чего выделяется дополнительное тепло.

1 – верхняя камера сгорания
2 – основная камера сгорания
3 – дополнительные воздушные форсунки

Булерьян работает в двух режимах. Режим максимальной отдачи сродни работе обычной печи, но с той лишь разницей, что за счет подачи воздуха во вторую камеру топливо сгорает чуть более полно. Однако основной режим работы – это при котором происходит медленное тление дров. При тлении выделяется газ, который практически полностью сгорает во второй камере. Однако генерация тепла печью в этом режиме падает примерно до 40% от того, что она дает в максимальном режиме.

Для повышения КПД кроме более полного сгорания топлива активно задействуется конвекция. При этом воздух проходит по патрубкам, стенки которых одновременно формируют камеру сгорания. Естественным путем через них проходит 4-6 кубометров воздуха в минуту с температурой на выходе до 140 градусов и до 70 в режиме медленного горения (тления).

Для примера приведем таблицу типичных характеристик печей Булерьян типоразмеров 00 и 02:

	Типоразмер 00	Типоразмер 02
Максимальный КПД	до 80%
Виды топлива	сухие дрова, брикеты, торф
Габариты Д х Ш х В, мм	685 х 480 х 700	970 х 590 х 845
Объем топки, л	40	100
Максимальная теплоотдача, кВт	6	18
Теплоотдача в режиме тления, кВт	2,6	8
Температура выходящего конвекционного воздуха	70° С
Температура корпуса печи	50° С
Объем нагреваемого воздуха, м3/мин	4,5	18
Масса одной порции дров, кг	8	20
Время работы в режиме тления на одной закладке, ч.	4	8

Не стоит забывать и про недостатки печей подобного типа, главным из которых является накопление горючих отложений в дымоходе с периодическим воспламенением сажи. При этом трубы нагреваются до очень высокой температуры.

Чтобы этого не происходило, нужно использовать печи лицензионной конструкции (иногда с третьей камерой дожига (экономайзером) на самом дымоходе), а также регулярно чистить дымоход. Разумеется, труба должна быть обложена негорючим утеплителем и выведена не ниже 0,5 метров над коньком крыши.

Печь Булерьян с установленным экономайзером

Также проблемой является реакционная вода, конденсирующаяся сразу за экономайзером, которая смешивается с зольными частицами и образует крайне токсичную субстанцию, которую надо время от времени куда то сливать.

P.S. Что касается вопроса КПД, то существует ряд грамотно спроектированных заводских дровяных печей, КПД которых также доходит до 80%. Но такие — редкость. Типичные образцы «отдают» полезного тепла не более 40%. Впрочем, Булерьян без экономайзера (третьей камеры в вертикальной части трубы) также не способен преодолеть отметку в 65%.

Также вам может быть интересно

:
— Чем дешевле отапливать дом (газ, дрова, электричество, уголь, дизель)
— Чем хорошие дрова отличаются от плохих

Загрузка…

конструкция с водяным контуром, фото, правила эксплуатации.

В основу конструкции печи указанного типа канадские разработчики положили схему конвекционно-трубного воздушного котла, выполненного из металла, относящегося к системам медленного горения. Если говорить простым языком, то образцом послужила печь-калорифер. Так родилась схема, приведённая на рисунке.

Широкая, герметично закрывающаяся дверка топки имеет поддувало, выполненное в форме патрубка, снабжённого поворотной заслонкой, именуемой дросселем. Дроссель требуется для регулировки мощности печи. У некоторых моделей на его рукоятке размещается шкала, градуировка которой соответствует наружной температуре, а также подвижный ограничитель (упор). Конструкция дросселя позволяет перекрывать его полностью в тех случаях, когда печь требуется погасить, либо пересечь тягу с целью предотвращения выстуживания помещения.

Следующий элемент – вместительная топка, имеющая стенки криволинейной формы. В стены на 2/3 своего диаметра утоплены батареи, состоящие из труб теплообменника. Это техническое решение можно назвать первой «изюминкой» такой конструкции. Так как при подобном соотношении воздух, проходящий через трубы, получает практически 70 процентов тепла. Которое в режиме тления выделяется в топливнике. Порядка 10 процентов греют воздух, растекаясь по металлу, из которого изготовлена печь. Если считать величину тепловой мощности равной 10 – 20 кВт, а температуру в отапливаемом помещении принять за 20-25 градусов, то нам будет необходим температурный градиент в 40 или 45 градусов, следовательно, тело печи будет разогрето до 60 – 65 градусов (5 градусов – это своеобразный резерв безопасности).

На расстоянии, равном 25 процентов от общей высоты топки, отмеренном снизу, горизонтально устанавливается под, изготовленный в виде решётки из 4 мм (или толще) листовой стали. Как второй вариант рассматривается наличие решётки колосниковой. На четверть высоты, теперь уже от верхней части боковины топливника, вваривается в корпус топки горизонтальная перегородка, которая не доходит на 20 – 25 процентов общей длины топливника до его передней стенки. В этой перегородке имеются отверстия (точно откалиброванные по общей площади, местоположению и диаметру) занимающие площадь порядка семи процентов от общей площади пода.

Воздух для выполнения дожига забирается из того же топочного пространства. Специальные продыхи для поступления вторичного воздуха в конструкции не предусмотрены. Дожигатель отбирает из топки различные объёмы воздуха в разные периоды функционирования. Эта величина автоматически меняется в зависимости от выбранного режима и свойств загруженного топлива. Это можно считать вторым существенным отличием булерьянов от конструкций классических, независимо от того, какие воздушные потоки в них реализованы: раздельные или совмещённые.

Пространство, огороженное в верхней части корпуса перегородкой, играет в режиме тления роль камеры дожигания. Из этого дожигателя отводимые газы выходят непосредственно в чушку – иное наименование – боров (так именуется горизонтально расположенная часть дымохода, имеющая длину от 800 до 1000 миллиметров). Наличие борова для булерьяна является условием обязательным, так как именно он притормаживает скорость сгорания отводимых газов. Зачем это делается, рассмотрим ниже.

Сразу после того, как горизонтальный участок дымохода загибается вверх, устанавливается дымовой дроссель (шибер), служащий для переключения режимов горения. В отличие от кирпичных печей собственная теплоёмкость печей указанного типа достаточно мала и на величинах теплопередачи в помещение фактически не сказывается. Вьюшка, которая может перекрыть дымоход на 100 процентов, не устанавливается, чтобы не возникла вероятность отравления угарными газами при неквалифицированном или небрежном её использовании.

Диаметр дымохода должен, как минимум, соответствовать диаметру поддувального патрубка, а лучше превосходить это значение на 10-20 процентов, а в установленном шибере заслонка вырезается на четверть своей площади (смотри фото). Поэтому при любом её положении вероятность возникновение угрозы отравления угарными газами наступить не может и тяга не прерывается. Все газы уйдут в трубу. Если соблюдены внутренние диаметры, озвученные выше, и проверена выборка четверти заслонки (в проекции холостого хода), то печь булерьян абсолютно безопасна в эксплуатации. Даже в том случае, если вы забудете закрыть дверь топки. Правда в таком случае всё тепло из помещения быстренько окажется на улице.

Над шибером устанавливается третий основной элемент конструкции печи булерьян – экономайзер. Здесь следует разобраться с определениями. Экономайзер в общепринятом значении, это техническое устройство, которое подогревает поступающий в котёл воздух или воду (рабочее тело), используя для этого остаточное тепло отводимых газов. Но в печи указанной конструкции экономайзер играет несколько иную роль.

В данной конструкции экономайзер – это вертикальная часть дымохода, имеющая в длину от 1500 до 3000 миллиметров и тщательно изолированная в части потери тепла.

Слой теплоизоляции составляет (в разных моделях):

• 40-50 миллиметров базальтового картона или асбеста;
• 30-40 миллиметров ваты базальтовой;
• 10-15 миллиметров вспученного вермикулита.

Именно здесь полностью догорают отводимые газы. Суть процесса: средняя часть струи отводимых газов, проходя через боров, до конца не остывает. Инфракрасное излучение, отражённое от стенок экономайзера, усиливает концентрацию в струе оставшейся тепловой энергии и газ вспыхивает. У пожарных этот эффект называется «перекрёстком пламени».

После возгорания газ стремительно расширяется в объёме, но этот процесс ограничен металлическими стенками, что приводит к возникновению газовой пробки. Умельцы, изготовившие себе неграмотно просчитанные печи подобной конструкции, испытали это на собственном печальном опыте. Горение стихает, пробка остывает и проскакивает вовне. Это приводит к усилению горения, и печь начинает, пыхтя, (реже – чаще) в автоматическом режиме подстраиваться под качество заложенного топлива и положение, занимаемое воздушным дросселем.

Со стороны это похоже на поведение курильщика, раскуривающего трубку. Устойчивого режима горения в тех случаях, когда температура в топливнике становилась достаточно низкой, удалось добиться, только после введения автоколебательного режима сгорания. Только тогда появилась возможность удерживать работу печи на грани тления и открытого пламени. Именно экономайзер позволяет поднимать КПД булерьянов до 80 %. При его отсутствии он едва дотягивает до 60 процентов.

В отдельных случаях эксплуатировать печь приходится без экономайзера. В этом случае максимальный срок её работы снижается до 3 лет.

Батареи труб

В том случае, если тепловая мощность печи указанной конструкции задаётся величиной 20 – 25 кВт, трубы, размещаемые на конструкции печи, изготавливаются в форме технологически простых в исполнении полуокружностей (смотри фото булерьян малой мощности). Диаметр труб при этом задаётся диапазоном 60 – 100 миллиметров, а потребное количество на одну сторону – три, четыре штуки.

Если речь идёт о конструкции печи большей мощности решать вопрос простым увеличением диаметров труб не получается, т.к. малая теплопроводность воздуха снижает КПД. Остаётся увеличивать количество труб на батарею. Но если их количество достигает 6 и более, то это также снижает КПД (по причине срабатывания классического закона «квадрата – куба», о котором мы упоминали ранее, применительно к закладке топлива)

В печах, рассчитанных на мощности, не превышающие 120 кВт. Конструкторам удалось обойти эти подводные камни, изогнув трубы несколько иначе (по дуге синусоиды) и немного наклонив их вершиной дуги вниз. При этом топка приобрела в разрезе яйцевидное сечение (каплевидное) – смотри рисунок мощные печи булерьян.

В тех случаях, когда требуется изготовить печь ещё более мощную, её конструкцию моделируют на компьютере, просчитывая соответствующие оптимизации. Вероятность достижения положительного результата изначально оценивается в 50%.

Как топить булерьян

В тех случаях, когда следует быстро прогреть комнату, в топливник следует заложить быстрогорящее сухое топливо, можно даже картон или бумагу. Возможен вариант использования пеллет.

Шибер и дроссель полностью открываются, разжигается топливо, и дверка топливника закрывается. На этом этапе мы наблюдаем горение открытым пламенем и получаем КПД нашей печи на уровне, не превышающем 20-40 процентов (типичная буржуйка). Четырёхтрубная батарея на этом режиме работы ежеминутно вбрасывает в помещение 4-6 кубометров воздуха, имеющего температуру 130-140 градусов. В результате помещение достаточно быстро прогревается до комфортных температур. Первую. Так называемую «разгонную» закладку по объёму надо определить таким образом, чтобы за 3 – 4 минуты до завершения прогрева всё заложенное топливо прогорело до углей. Для этого, безусловно, требуется определённый навык. Если дверца вашей печи имеет встроенное стекло, то за горением можно следить через него. Возможен второй вариант – подглядывать через поддувало. Но этот вариант крайне неудобен.

Как только первая закладка прогорела до углей, на них сразу необходимо положить крупные чурки. Причём, чем крупнее, тем лучше. Можно ограничиться одним очень большим, лишь бы он влез в топливник. Модно использовать пеллеты или брикеты торфа. Теперь дроссель поддувала следует прикрыть до требуемого значения, либо до его упора в передвижной ограничитель, имеющийся на шкале мощности. Шибер закрывают на его технический максимум (т.е. на ¾).

Эти манипуляции переводят печь в режим «тление» с элементами газификации и пиролиза. Выходящий из батареи воздух теперь более прохладный, «всего» 60-70 градусов. Тело самой печи ещё более прохладное – 50-55 градусов. Это сделано для того, чтобы нечаянно не обжечься о печь.

Назвать печи конструкции булерьян пиролизными или газогенераторными, нельзя. Дело в том, что соотношение тепла, который передаётся воздуху отапливаемого помещения от дожигаемых пиролизных газов и непосредственно от тлеющей топливной массы является величиной переменной и меняется в каждый конкретный момент времени. При этом шибер и дроссель остаются в единожды выбранном положении.

Особенности топки

Теплопроводность воздуха является величиной малой, даже в сравнении с его теплоёмкостью. Поэтому нет смысла «кочегарить» печь. Лишнее тепло воздух всё равно принять не сможет, оно просто вылетит в трубу (с запасом ваших дров).

Оптимальной считается температура тлеющей топливной массы, равная 550 – 650 градусам. Поэтому печь, даже сваренная из простой конструкционной стали, (толщина листа от 4 до 10 миллиметров) прослужит достаточно долго. Но при такой температуре крайне слабо идут процессы пиролиза и доходят они не до конца. Это может привести к возникновению ряда малоприятных эффектов.

Можно поднять температуру тления до 800 градусов. С пиролизом всё нормализуется, но упадёт КПД. А стальной корпус не просто прогорит в ближайшее время, но и получит термохимическую коррозию. Так как в отводимых газах присутствуют в той или иной степени окислы азота и радикалы углеводородов. Их, конечно, можно избежать. Но для этого понадобится подавать воздух в дожигатель и в топливник раздельно. А это уже не булерьян. А печь совершенно иной конструкции, достаточно сложная, и, весьма вероятно, крайне опасная.

Это основная причина, по которой все официально производящие печи такой конструкции изготовители категорически запрещают использовать для данных печей в качестве топлива коксующиеся угли. Карбон, остывая ниже 800-900 градусов, гореть не будет. А увеличивать подачу воздуха, поддерживая его горение, значит сознательно понизить на треть КПД и прожечь свою печь до дыр за один сезон.

Изготовление булерьяна своими руками, необходимые материалы и инструменты, пошаговая технология и видеонструкция изготовления булерьяна

Конвективные печи всегда считались надёжными в эксплуатации и эффективными в плане обогрева. Они не зависят от общей системы коммуникаций, именно поэтому отлично подходят для дачных домиков и предприятий, которые находятся загородом. Высокая экономичность, безопасность, надёжность, эффективность и качество — этими словами можно описать печь булерьян. Конструкция из металла, сочетает в себе многочисленные сваренные трубы. Благодаря правильной схеме сборки создаёт принудительную конвекцию. Нагревание воздуха в помещении при помощи этой печи занимает минимальное время, в этом плане с ней не сравнятся даже самые современные технологии. Нагретый воздух равномерно обогревает комнату, после чего тепло распределяется по всему дому.

Принцип работы у булерьяна простой и незаурядный — нагретый воздух в силу своей лёгкости плавно уходит наверх, а холодный всасывается с пола. Благодаря тесному прикосновению каждой трубы к топке, даже самая маленькая модель печи без труда прогреет 4,5 куб. м воздуха в минуту. Не смотря, на такую высокую эффективность, сам булерьян нагревается минимально, и не выжигает кислород из помещения.

Отличным выбором для частного дома является индукционный котёл отопления. Сделать его поможет данная статья: https://teplo.guru/elementy/ustroistva/induktsionnyiy-kotel-otopleniya-svoimi-rukami.html

Особенности и функции печи

Ниже перечислены особенности и функции печи булерьян:

• Минимальное время на обогрев помещения.
• Нет зависимости в работе от коммуникаций (нефти, газа, воды, электричества).
• Равномерный обогрев комнат.
• Работает на любом твёрдом топливе, не прихотлива в эксплуатации.
• Простота в обслуживании и экономичность.
• Высокий уровень КПД (имеется возможность контролировать горение).
• В зависимости от выбранной модификации может прогреть от 100 до 1000 куб. м.
• Возможность использования в любом помещении.
• Одной закладки хватает на 12 часов.

Впервые печь булерьян была изобретена в Канаде инженерами-энергетиками. Гениальное техническое изобретение пользуется большим успехом во всём мире.

Принцип работы

Газогенератор — именно по этому принципу работает печь. После сгорания любого твердотопливного материала выделяются газы, горение происходит в нижней камере. Выделяющиеся газы проходят в инжектор, после чего испаряются. Благодаря такой умной системе достигается высокий уровень КПД, вплоть до 80%. Именно на таком принципе работает любая пиролизная печь.

Имеется возможность отрегулировать температуру выходящего воздуха, для этого присутствует специальный регулятор мощности. Он позволяет сделать температуру в комнате максимально комфортной для жизни. Регулятор-газификатор расположен на дымовом патрубке и дверце.

Булерьян отличается от обычных печей возможностью работать в 2-х разных режимах:

1. Быстрый обогрев — за считанные минуты обогревает помещение.
2. Газификация — медленный поток тёплого воздуха, позволяет оставить печь включённой в отсутствие хозяина и прийти после работы в обогретое помещение. Газификация способна поддерживать температуру до 24 часов.

Для топки такой печи можно использовать практически все твердотопливные материалы, исключением является лишь коксующийся уголь, он может привести печь к поломке или сократить время её службы. Разрешённые виды топлива: дрова, торфяные брикеты, отходы бумажной промышленности либо деревообрабатывающей.

В случае если одной печью необходимо обогреть несколько закрытых комнат, можно использовать дополнительные трубы. При помощи гибких металлорукавов, которые легко одеваются на концы труб, имеется возможность провести обогрев в любые изолированные комнаты.

Срок службы булерьяна не ограничен, всё зависит от правильной эксплуатации, соблюдений правил безопасности и правильной установки. Практика показывает, что прослужить такая печь может неограниченное количество лет.

Булерьян своими руками

Так как основным инструментом в работе будет сварочный аппарат, проверьте его работоспособность. Потребуется немало времени, при этом, если вы неопытный сварщик и никогда раньше не держали в руках сварку, не стоит браться за работу, в этом случае присутствует высокая вероятность зря потратить время. Перед тем как приступить потренируйтесь на тренировочных швах, если всё хорошо, можно начать.

Инструменты для работы:

• Сварочный аппарат.
• Ножницы по металлу.
• Болгарка.
• Малый молоток.
• Трубогибочный инструмент.

Материалы для работы:

• Трубы с толстой стенкой.
• Лист металлический — толщина не менее 5 мм.
• Уголок 25×25 мм.

Определяем место для печи по габаритам

Важно соблюдать технику безопасности, именно отталкиваясь от нее, мы и будем определять место для будущего прибора. Расстояние от стен и потолков не должно быть меньше 80 сантиметров. Габариты рассчитываются исходя из квадратуры комнаты, чем меньше помещение, тем меньше будет печь. В остальном противопоказаний к месту нет, главное, чтобы по близости не было горючих материалов.

Для организация отопления загородного дома можно также изготовить печь Бутакова. Подробности здесь: https://teplo.guru/pechi/piroliznye/butakova.html

Пошаговая технология изготовления булерьяна

1. Перед тем как перейти к самому изделию, необходимо подготовить все материалы, если они имеются, можно начинать. Металлических листа лучше взять 2, один из них может пригодиться для удобства сварочных работ. Количество труб напрямую зависит от площади отапливаемого помещения. Трубы противоположно укладываем одну на другую, при этом по очереди их свариваем, посередине должно получиться пространство. Для того чтобы было удобно сваривать, подкладываем деревянные подпорки.
2. На втором этапе делаем подставку (раму). К этому нужен серьёзный подход, так как именно она будет держать вес всей конструкции на себе. Не меняйте первый и второй шаг местами, так как могут получиться не состыковки и вся работа пойдёт насмарку. Размер подпорок будет подбираться точно и можно будет наглядно посмотреть, где лучше сделать соединение с основной частью. Материал для подставки можно выбрать любой, главное условие, чтобы он не был подвержен воспламенению. Разрешены такие материалы как: плитка, кирпич, камень или простой лист металла. Чтобы подбор воздуха проводился тщательнее, основу нужно немного поднять, примерно на 300 мм. Если для удобной эксплуатации этого расстояния не хватит, увеличьте его до уровня пояса.
3. Пришло время для подгонки и нарезки листа металла. Лист необходимо нарезать кусочками, такими, чтобы они полностью и плотно закрывали пространство между трубами. Должен получиться строго сплошной корпус, в противно случае КПД резко упадет, и эффективность обогрева понизится, печь не обогреет помещение.
4. На четвёртом этапе мы придадим конструкции жёсткость и устойчивость, а также разделим булерьян на 2 зоны, одна из которых будет отвечать за сгорание топлива, а вторая за дожигание газов. Для этого привариваем задний торец к печи и распорку. Для ещё большего удобства в применении сейчас можно сделать подставку под топливо по удобной для вас схеме.
5. Далее необходимо приварить стенку с уже готовой дверцей. Сделать самостоятельно стенку с дверцей довольно трудно, необходимо купить уже готовую и вырезать под нужный размер, после чего приварить.
6. После того как последний торец приварен, обязательно просмотрите всё на герметичность. Каждый шов должен быть крепким и ни в коем случае не пропускать воздух, так как давление при топке будет подниматься довольно высокое. Для проверки швов можно использовать обычную лампу, проведите ей по всем местам, где шли сварочные работы.
7. На последних этапах у нас имеется готовый корпус и подставка, их нужно сварить в одно целое. Устанавливать все детали необходимо на то место, где и будет всегда стоять булерьян, установку проводите с максимальной точностью. Будьте готовы к тому, что после нагревания металл немного расширяется.
8. Осталось добавить шиберы и дымоход. Материал для дымохода выбирайте огнеупорный. Высота дымохода должна превышать верхнюю точку крыши на 600 мм. Если выбран металл, проследите, чтобы его толщина была минимум 0,75 мм.

Булерьян готов. В случае если проводится теплоизоляция рядом с печью, материал должен быть негорючим.

Для отопления гаража или небольшой дачи подойдёт печь длительного горения на опилках. Подробности изготовления представлены в этой статье: https://teplo.guru/pechi/stroim/pechka-na-opilkah-dlitelnogo-goreniya.html

Видеоинструкция по изготовлению булерьяна

Оцените статью: Поделитесь с друзьями!

как топить, принцип работы и устройство

Булерьян – это отопительная печь, которая при своих небольших размерах способна быстро отопить сравнительно большие помещения. Впервые такие печи появились в Канаде, но благодаря своим качествам эта технология быстро разошлась по всему миру. Ниже мы расскажем за счет чего печь так эффективно и экономично справляется с отоплением помещений.

Если вы хотите приобрести печи булерьян в Украине, то переходите по ссылке https://greenera.com.ua/catalog/buleryany – тут есть как сами печи, так и все необходимые аксессуары.

Устройство печи и принцип работы

Печи данного типа изготавливаются из металла. Основу конструкции составляют изогнутые трубы, которые сварены между собой, а промежутки закрыты листовым железом. Таким образом получается внутренняя часть – камера сгорания, и внешняя – трубы, которые при нагревании работают как конвектор.

Внутри камеру сгорания делят перегородкой на первичную и вторичную камеру. В первичной идет основной процесс топки. Вторичная камера предназначена для догорания газов. Для этого в ней устанавливается пара инжекторов из труб, через которые сможет поступать воздух необходимый для горения.

Газы могут догорать во вторичной камере только при том условии, что языки пламени из первичной камеры доходят до места, где установлены инжекторы. В противном случае, когда горение не обеспечивает попадание пламени во вторичную камеру, газам просто неотчего воспламеняться.

Кроме перечисленного у печи есть передняя стенка с зольником и загрузочной дверцей, в которой устанавливается поддувало с регулятором. И задняя стенка с патрубком дымохода, в котором также есть регулятор.

Принцип работы этой конструкции основан на эффекте естественной конвекции: когда внутри труб, из которых сделана печь, нагревается холодный воздух и начинает двигаться вверх, то получается разряженная область внутри трубы и в нее начинает засасываться воздух снизу. Таким образом, пока печь нагрета, этот процесс происходит непрерывно и из печи в помещение постоянно идет поток нагретого воздуха, а холодный воздух постоянно забирается.

В помещение эта печь должна устанавливаться с соблюдением требований пожаробезопасности. При этом есть разные способы установки:

Как правильно топить булерьян

Чтобы у вас не было проблем с дымом в помещении, отсутствием нормальной тяги или перекаливанием печи – следует соблюдать некоторые правила по топке этой печи.

Следует понимать, что процесс горения невозможен без поступления достаточного количества воздуха в камеру сгорания. Воздух поступает через поддувало в дверце. А в процессе горения появляются продукты горения, в том числе газы, которые должны выходить по трубе наружу. У поддувала и патрубка дымохода имеются регуляторы, при помощи которых можно увеличивать или уменьшать их пропускную способность.

Процессы в печи тоже происходят по принципу конвекции. При горении, в камере сгорания газы сильно нагреваются и стремятся подняться вверх, соответственно устремляясь в дымоход. При этом в камере сгорания образуется разряженная область из-за чего через поддувало засасывается воздух. Чем меньше открыто поддувало, тем более активно всасывается воздух и более активно горит огонь. Но если сделать слишком маленький просвет для поступления воздуха, то огню его может не хватать и он начнет угасать.

Дрова загружаются в топку не более чем на 2/3 камеры сгорания!

Первые 10-15 минут при розжиге печи рекомендуется находиться рядом с печью и следить за процессом.

У каждого типа печи может быть свой режим и порядок топки в зависимости от конструкции и задачи. У булерьяна, для отопления помещения, порядок следующий:

1. Полностью открыть регуляторы дымохода и поддувала;
2. Разжечь дрова и, убедившись что горение началось, закрыть дверцу;
3. Надо дождаться, когда печь прогреется и из труб начнет идти теплый воздух. После того, как тяга станет достаточно сильной (воздух в трубе начнет немного гудеть) следует прикрыть регуляторы на 20-30 градусов;
4. Когда из труб начнет поступать горячий воздух, то следует еще прикрыть регуляторы на 45+ градусов, но не обязательно оставьте не менее 1-1,5 см щели;

5. Чтобы добавить дров, следует открыть полностью дымоход и поддувало на пару минут, чтобы из камеры сгорания максимально выветрились продукты горения. После чего надо приоткрыть загрузочную дверцу и подержать ее так пару секунд. Далее плавно открыть дверцу полностью. Такие действия нужны, чтобы не допустить эффект обратной тяги при котором часть продуктов горения могут начать поступать в помещение;
6. После того, как в камере сгорания полностью закончился процесс горения и тления (воздух внутри камеры должен быть прозрачным, без дыма) можно закрыть регуляторы полностью. Через 5 минут, после закрытия регуляторов обязательно проверьте камеру сгорания еще раз на предмет скопления дыма. Если дым есть, то снова откройте задвижки, пока дым не выветрится и процессы горения/тления не прекратятся.

Полностью закрывать поддувало и дымоход во время горения нельзя!

Если у вашей печи есть индикатор температуры, то советуем держать ее в пределах 130-150 градусов. Когда температура опускается ниже – откройте регуляторы на поддувале и дымоходе немного больше чтобы увеличить поступление воздуха. Соответственно, если температура выше, то прикройте регуляторы.

Когда печь начинает вести себя не так как обычно: снижение интенсивности горения, разгорание происходит медленнее или маленькая тяга при горении, то следует обратить внимание на дымоход. Скорее всего его надо почистить после чего печь начнет функционировать как прежде.

Плюсы и минусы печи

Выделим основные положительные и отрицательные стороны печей типа булерьян.

Преимущества печи:

• Высокая производительность: одна печь может отапливать до 100 м3 помещения при весе в 50 кг.
• Быстрый прогрев помещения за счет эффекта конвекции. Так помещение в 30 м3 можно отопить менее чем за 30 минут.
• Экономичность: за счет того, что воздух идет не прямым потоком через топку в дымоход, а сначала идет в первую камеру горения, а из нее во вторую и только потом в дымоход, горение происходит дольше, следовательно расход дров меньше.

Недостатки печи:

• Копоть: характерная черта любой печи, т.к. продукты горения в любом случае не могут полностью догорать и оседают внутри камер сгорания и в дымоходе.
• Требует частого контроля: надо следить за горением и своевременно устанавливать регуляторы дымохода и поддувала в положение, которое обеспечивает нормальное горение без перегревов и недостатка тяги.
• Сгорание пыли на печи: это характерно для всех нагревательных приборов, поверхность которых сильно нагревается. Когда пыль сгорает в воздухе появляются продукты горения, которые могут вызвать дискомфорт при дыхании (например першение в горле).



Духовка булерьян: чертежи, отзывы

Духовка — универсальное средство для обогрева твердым топливом. Хотя раньше они были представлены только в виде недвижимых конструкций, со временем появляется более удобное и мобильное решение. Среди них печь-буллерян, которая считается одним из самых практичных, экономичных и надежных вариантов обогрева. Благодаря своей конструкции он имеет отличные характеристики, что делает его идеальным для многих задач.

Преимущество данной печи перед другими вариантами — это система принудительной конвекции.Он оборудован многочисленными трубками, конструкция которых позволяет создавать внутри них постоянный поток воздуха. Это приводит к тому, что время, необходимое для нагрева, значительно сокращается по сравнению с обычными печами.

Среди основных достоинств данной опции отметили:

• Высокоскоростной нагрев;
• Использование любого твердого топлива;
• Оперативность и высокая эффективность;
• Возможность использования в любом помещении.

Также стоит отметить, что многие булерьян конструкции печей поддерживают возможность регулирования горения.Это достигается за счет контроля тяги воздуха через трубу. Это делает его удобным оборудованием для обогрева помещений весной и осенью.

Благодаря этим преимуществам данная печь пользуется большим успехом. Даже самая компактная модель может легко обогреть несколько комнат, а для больших площадей необязательно покупать самую большую версию.

Для работы можно использовать любое твердое топливо. Может использоваться как обычная древесина, так и уголь, торфяные брикеты, бумага и другое. Конечно, эта мощная скорость горения будет высокой, поэтому рекомендуется отрегулировать тягу для экономии топлива.

Важно! Коксующийся уголь — единственное твердое топливо, которое не рекомендуется использовать. Хотя его тоже можно использовать, этот вариант значительно сокращает срок службы печи.

Основа этой печи — газогенератор. Именно благодаря ему мы добиваемся высокой эффективности работы. Когда топливо горит, оно выделяет газ с высокой температурой. Процесс сгорания происходит в нижней камере, а газ поднимается в форсунке. В процессе они испаряются и уходят через дымоход, существенно повышая температуру за счет конструкции воздуха.КПД такой печи составляет 80%, что для твердотопливных вариантов является крайне высоким показателем.

Идея циркуляции воздуха проста. Внизу топки есть отверстия, в которые поступает холодный воздух. Он проходит по трубкам, нагревается и поднимается вверх, что создает тягу. В результате через духовку проходит огромное количество воздуха за короткий срок, нагреваясь до высоких температур.

Для повышения КПД системы используется дожигатель. В верхней части камеры продукты сгорания подвергаются воздействию высоких температур, что позволяет сжечь их остатки и получить больше тепла от той же партии топлива.Эта духовка также позволяет ускорить нагрев помещения.

Особенность таких печей — наличие практичной заслонки. Это специальный регулятор мощности, который позволяет регулировать температуру. Это позволяет настроить духовку на подходящий уровень нагрева.

На базе этого контроллера есть два режима работы:

1. Быстрый нагрев;
2. Газификация.

В первом случае духовка работает в интенсивном режиме, все заслонки открыты.Это позволяет быстро сжечь топливо за считанные минуты для обогрева помещения средних размеров. Второй вариант — газификация — позволяет продлить эффект. Заслонка ставится в такое положение, при котором создается медленный поток воздуха. Для большего пламени просто не хватает воздуха, поэтому топливо постепенно выгорает, нагревая комнату. В этом режиме духовой шкаф может работать до суток, сохраняя при этом температуру.

Совет! Оба режима можно активно использовать для отопления дома.Такой вариант позволяет без опаски оставить исправную плиту без присмотра, не опасаясь возгорания.

Интересной особенностью печи булерьян является возможность создания постоянного отопления дома. Верхняя труба отводится в соседнее помещение с помощью рукавов, благодаря чему теплый воздух распределяется по дому. Однако следует следить за тягой и расстоянием до других объектов, ведь не каждая модель способна справиться с этой задачей.

Духовка булерьян вы можете сделать самому.Хотя это непростая задача, этот вариант намного дешевле, чем покупать в магазинах. Цена на это изделие чрезвычайно высока, поэтому лучше договориться с другом сварщиком и сделать это самому.

Совет! Сварщику-новичку это лучше не пробовать. Швы в печи постоянно подвергаются воздействию высоких температур, поэтому погрешность в работе может привести к разрушению конструкции уже через несколько вставок.

Необходим для производства следующих материалов:

1. Ножницы по металлу;
2. болгарский;
3. Сварочный аппарат;
4. Инструмент для гибки труб.

Необходимые материалы: труба, листовой металл и площадка. Толщина листа должна превышать 0,75 мм. Корпус будет формироваться из трубок и листа в зависимости от ранее выбранной конструкции.

Процесс создания печи разбит на несколько этапов. Им нужно было подготовить материалы, сформировать основу и склеить все части в готовое изделие. Процесс довольно сложный, поэтому может потребоваться помощь.

Можно выделить следующие этапы изготовления печи:

1. Подготовка материалов;
2. Формирование каркаса и каркаса;
3. Крепление боковых стенок;
4. Создание зоны дожигания газов;
5. Установить заднюю и переднюю стенку с дверью;
6. Сварка дымохода и финальный осмотр.

На первом этапе подготовьте материалы для печи. Отрежьте лист у стенки изгиба трубы с необходимым уклоном. Количество трубок индивидуально и зависит от будущих размеров печи. Нарезаются углы для дальнейших рамок.

Далее идет формирование кадра и кадра. Углы стыкуются под рамой, а сами трубочки образуют будущую форму изделия. Их рекомендуется укладывать друг на друга, поочередно меняя направление концов.

Совет! Некоторые мастера рекомендуют сразу их сваривать.

Далее идет монтаж боковых стенок. По сути, есть два варианта: соединение труб с помощью металлических полос или закрывающего листа. Первый вариант предполагает приварку полос металла между отверстиями трубок для образования неразъемного герметичного корпуса. Второй вариант формирует корпус из листов, закрывая трубу изнутри. Оба варианта хороши, но вторым бывает сложно очистить топку от золы.

Совет! На фото задняя стенка уже приварена, но перед созданием верхней зоны ее лучше не делать. Так будет легче работать.

Далее следует создание зоны для газов дожигания. Он состоит из двух металлических листов, скрепленных между собой под углом. Они примыкают к задней стенке и отделяют проем дымохода так, чтобы газ к нему мог проходить только через узкое пространство. Перед листами нужно немного пройти к стене, достаточно места для 1-2 труб.

Затем можно сварить заднюю и переднюю стенки. Раньше рекомендовали тщательно проверять весь кузов на предмет наличия дыр и зазоров, так как устранить их будет сложно. Если все пойдет хорошо, можно продолжить работу.

Сзади должно быть отверстие под дымоход, размещенное на секции, разделенной металлическими листами. На фасаде уже заранее подготовили дверь. Делать не стоит, лучше покупать в магазине. Так будет безопаснее и практичнее.Для регулировки мощности на дверце духовки или около нее рекомендуется установить регулируемый клапан.

Совет! Поскольку проход для газов находится прямо над передней дверцей, некоторые делают заслонку в задней части печи. Это позволяет повысить его эффективность.

Затем приварили дымоход и каркас. После этого перед первым запуском проводится тщательный осмотр и подготовка к нему помещения. Держите духовку на расстоянии 1 метра от внутренних помещений и деревянных конструкций.Если такой возможности нет, следует провести ряд работ по утеплению негорючими материалами.

В первой печи нужно постепенно повышать температуру. Ожидается, что в процессе обогрева конструкция расширится. Это стандартная ситуация, которая также позволит проверить прочность конструкции. Если все пойдет хорошо, печь можно продолжать использовать.

Но перед дальнейшей эксплуатацией печи рекомендуется посмотреть это видео. Вот правила топки, которые позволят повысить КПД продукции и увеличить срок ее службы:

Связанные с контентом

Как сделать булерьян своими руками

Сделать печь своими руками для обогрева небольших подсобных помещений, гаража и других нужд вполне реально.Имея навык работы со сваркой, немного металла и желание, вы легко сможете сделать булерьян своими руками. Эта статья предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж. Вот только популярность и эффективность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей.При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Приборы:

1. Сварочный инверторный аппарат.
2. Угловая шлифовальная машина.
3. Сверло.
4. Различные инструменты под рукой (плоскогубцы, молоток, напильник и т. Д.).

Необходимые материалы:

1. Труба квадратная 50х50х4,0 — 27 м.
2. Труба профильная 30х20х2,0 — 0,76 м.
3. Труба профильная 40х25х2,0 — 2 м.
4. Трубка? 15 мм — 60 см.
5. Листовой металл 5 мм — 3 м ² .
6. Листовой металл 100 мм — 0,1 м ² .
7. Трубка? 95 × 5,0 — 1 м.
8. Провод? 10мм — 0,5м.
9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, представляющей собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка? 15 мм

Складываем полученные заготовки друг на друга стопкой так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прихватив сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырезать две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри полученного контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем стальные полосы 400 × 50 (18 шт.) И 350 × 50 (36 шт.). Обвариваем ими боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма.В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы. для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов, будет ли у нас отверстие для дымохода? 85 мм, которые после примерки должны полностью оказаться в меньшей камере — в форсажной камере.

В передней панели делаем отверстие в центре нижнего отсека в виде квадрата размером 250 × 250 мм. Именно через него дрова будут подаваться в топку.

После прорезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество..

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (? 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет контролировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (? 85 мм) по схеме. Также нам нужен провод? 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см.Продеваем имеющуюся проволоку, предварительно согнутую буквой «Г». И к нему, прямо в дымоход, прихватываем саму заслонку.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана аккуратно привариваем дымоход к задней стенке Булерьяна, по краю проделанной ранее дыры.

Изготовление топочного люка

Приступаем к монтажу топочного люка.Горелочное отверстие на передней крышке по периметру «затягиваем» профилированной трубой 40 × 25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40 × 25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Переходим к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круглого -без вырезанной четвертины, а длина трубы? 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к дверке, ее необходимо настроить и обездвижил его сваркой в ​​2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если шарнирные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка понадобится токарный станок, а в случае его отсутствия можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, обездвиживающие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По запросу для большей устойчивости крепятся к печи из профилированной трубы или металлического уголка на 4 опорные стойки.

Как видите, в технологии приготовления булерьяна нет ничего сложного. Имея терпение, желание и необходимый инструмент, сделать печь сможет каждый человек с минимальным опытом работы с металлом ..

Булерьян твердотопливный в Гатном интернет-магазине БУДМАШ ™ | Купить Булерьян твердотопливный Гатное (Украина)

производственная компания БУДМАШСТРОЙ

(Киев)

т.м.

(067) 443-70-63

Наша компания полностью базируется на собственных производственных мощностях , что делает нашу продукцию очень конкурентоспособной, а сотрудничество с нами выгодно клиентам.

Мы ОДНИ ИЗ ПЕРВЫХ В УКРАИНЕ — запущены и внедрены, благодаря новейшим технологиям и современному оборудованию

ПРОИЗВОДСТВО — ТЕПЛОВЫЕ ПЕЧИ — БУЛЕРЯНОВ (на твердом топливе) на (дерево, древесные брикеты, стружка, древесные отходы и т. Д.).д) рассматриваем эту будущую альтернативу газовым котлам.

Обратите внимание — наша цена есть цена — ПРОИЗВОДИТЕЛЬ — значит самый дешевый

Отопление Печ-булерьян — Применяется : на дачах и в частных домах, мастерских и производственных помещениях (СТО гаражных типов, гаражи, строительные машины, автомойки, автомойки, палатки, теплицы, бытовки, в сельской местности, в частных домах и т. д.)

Предлагаем три модели нагревательных печей для разных объемов помещений

(от 5 м3 до 250 м3)

Печь — Булерьян ЧГ-50 (от 5 до 100 м3) отапливаемого помещения

Печь — Булерьян ЧГ-100 (от 100 до 150 м3) отапливаемого помещения

Печь — Булерьян ЧГ-250 (от 150 до 250 м3) отапливаемого помещения

Устройство и принцип работы

Печь нагревательная — Булерьян — представляет собой цельносварную конструкцию из стали толщиной не менее 4 мм. Как и в булерьянах горение (распад) топлива происходит по принципу газообразования, что позволяет значительно снизить расход топлива и снижает температуру нагрева стенок печи.
Для снижения температуры нагрева стенок нагревательной печи и для равномерного выхода тепла печь покрыта кожухом из листовой стали толщиной 2 мм. Также кожух закрывает нагретые части печи и позволяет избежать ожогов в отличие от других конструкций печей или булерьян.Конструкция кожуха обеспечивает равномерное распределение нагретого воздуха по всему помещению. Возле отопительной печи не образуются «скопления тепла» и конденсат влаги на стенах.

В комнате уже тепло через 15-30 мин.

Печь на твердом топливе, печь Булерьян, вектор эскиза. Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений. Image 139857694.

Печь на твердом топливе, печь Булерьян, вектор эскиза. Духовка для жилых помещений. Клипарты, векторы, и Набор Иллюстраций Без Оплаты Отчислений.Изображение 139857694.

Печь на твердом топливе, печь Булерьян, эскиз вектор. Печи для жилых и производственных помещений, ангаров, магазинов, деревообрабатывающих и столярных мастерских. Печь для сушки пиломатериалов и древесных отходов.

M L XL EPS

Таблица размеров

Размер изображения	Идеально подходит для
S	Интернет и блоги, социальные сети и мобильные приложения.
M	Брошюры и каталоги, журналы и открытки.
L	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

4200 x 4200 пикселей | 35.6 см x 35,6 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

4200 x 4200 пикселей | 35,6 см x 35,6 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

• Попробовать 1 месяц на 2209 pyб
• Загрузите 10 фотографий или векторов.
• Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие векторы

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Купить печи украинского производства

Печи украинского производства — краткий обзор

1. Производство печей в Украине

В Украине выпускается широкий ассортимент печного отопительного оборудования: канадские булерьянские печи, печи для бани и саун, отопительные печи и печи (духовки) с функцией приготовления пищи, передвижные печи, пеллетные печи и т. д.Например, по итогам 2018 года в Украине произведено 60,7 тыс. Штук газовых плит, каминов, обогревателей, радиаторов отопления и 652 тыс. Штук электроплит и каминов, электрических радиаторов и обогревателей конвекционного типа. [1]

Печи украинских производителей — это европейское качество по украинским ценам.

2. Крупнейшие производители

ООО «Биоспецпостач» (Киевский завод отопительного оборудования «Канада» — ТМ «Канада» и «Везуви») [2] производит качественное отопительное оборудование (канадские булерьянские печи, каменные печи для бани и саун, твердотопливные котлы и т. д.) с 2000 года.

Завод

ТМ «РУД» производит экономичное и высокоэффективное отопительное оборудование, такое как: печи булерьянские и твердотопливные с водяным контуром. [3]

ТМ «Новаслав» [4] — производитель металлических печей и каминов, таких как: канадские печи, каменные печи для бани, топочные печи, мобильные сауны и т. Д. [5] Компания также производит печи по индивидуальному заказу. индивидуальный заказ.

TM WIDZEW — один из ведущих производителей высококачественных дровяных и угольных печей, а также твердотопливных котлов и котлов длительного горения.Выпускается широкий ассортимент булерьянских плит и плит (духовых шкафов) с функцией приготовления пищи. [6]

ЧП «Украинское производственное предприятие« Тепло-строй »[7] выпускает широкий ассортимент печей отопительных, булерьян и печей длительного горения, печей с водяным контуром, отопительных печей; твердотопливные, промышленные, водогрейные котлы; радиаторы воздушного отопления и тд. [8]

МЧП «ВИТ» [9] производит широкий модельный ряд булерьянских печей, отопительных печей (духовок) с функцией приготовления пищи, твердотопливных котлов и др.

3. Качественное сырье и комплектующие

Украинские производители применяют только качественное сырье и комплектующие. Например, при производстве печей «РУД» используется только утвержденный толстостенный металл, а также термостойкое стекло «SCHOOTT ROBAX» (Германия), что гарантирует долговечность и безопасность изделий. Термостойкая краска «Пиролак» (Греция) не деформируется и не испаряется. [10]

4. Повышение энергоэффективности на 20%

Печи украинского производства энергоэффективны, так как запатентованная система увеличивает мощность устройств на 20% без увеличения расхода топлива.[11] Принцип перемещения труб П-образной формы позволил повысить эффективность циркуляции воздушных масс через конвекционные трубы. Печи булерьян украинского производства имеют трубы, практически образующие корпус камеры сгорания, что позволяет направлять воздушный поток как можно ближе к источнику тепла (ТМ «Везуви»). [12]

5. Международная сертификация

Печи украинского производства имеют высокое качество и соответствуют всем необходимым стандартам. Например, печи ТМ «РУД» успешно прошли испытания в европейских лабораториях на соответствие европейским нормам и заявленным характеристикам и теперь сертифицированы по европейским стандартам EN 13240-2001.[13]

Печная продукция украинских заводов также сертифицирована по международному стандарту ISO9001 (ТМ «Канада» и ТМ «Везуви»). [14]

6. Обязательный контроль качества и гарантия 5 лет

Контроль качества на украинских предприятиях осуществляется на всех этапах производственного процесса, что гарантирует оперативное выявление и устранение возможных дефектов. На печи украинского производства дается гарантия 5 лет (ТМ «РУД»). [15]

7. Объемы экспорта и география экспорта

Печи украинского производства активно поставляются за рубеж.Например, ООО «Биоспецпостач» экспортирует свою продукцию под ТМ «Канада» и ТМ «Везуви» в страны Европы. [16]

По итогам 2018 года Украина экспортировала 738,7 тонны плит, электроплит, варочных печей и др. На общую сумму 2,91 миллиона долларов США.

Страны СНГ закупили 381,6 тонны оборудования на сумму 1,54 млн долларов США (Россия — 274,9 тонны и 752,0 тыс. Долларов США, Молдова — 65,9 тонны и 488,2 тыс. Долларов США, Армения — 32.9 тонн и 254,3 тыс. Долларов США). Европейские страны импортировали 295,4 тонны на сумму 884,3 тыс. Долларов США (Польша — 154,8 тонны и 412,4 тыс. Долларов США, Литва — 53,5 тонны и 154,1 тыс. Долларов США, Венгрия — 36,8 тонны и 111,0 тыс. Долларов США).

Страны Азии приобрели 61,5 тонны оборудования на сумму 481,0 тыс. Долларов США. [17]

[1] — http: // www.ukrstat.gov.ua/

[2] — https://canada-pechi.com.ua/about_us/

[3] — http://bullerjan.net.ua/

[4] — https : //novaslav.org.ua/o-kompanii

[5] — https://novaslav.org.ua/produktsiya

[6] — http://wd.ua/

[7] — http : //teplo-ukraine.com.ua/about

[8] — https://teplo-stroy.com.ua/product_list

[9] — http://furnace.com.ua/

[ 10] — http://bullerjan.net.ua/

[11] — http: // bullerjan.net.ua/

[12] — https://vesuvi-pechi.com.ua/osobennosti-proizvodstva/

[13] — http://bullerjan.net.ua/

[14] — https: //canada-pechi.com.ua/about_us/

[15] — https://xn--90airjop0eya.com.ua/product-category/buleryany/pechi-drovyanye-buleryan-mchp-vit

[16 ] — https://canada-pechi.com.ua/about_us/

[17] — http://www.ukrstat.gov.ua/

Что такое печь «Буглер» с водяным контуром и где ее применяют.Отопительные печи «Boulieran»: технические характеристики и преимущества

Котлы фирмы «Булерьян» появились на рынке довольно давно. Ранее эта торговая марка называлась «Лаотерм». Первая печь Aqua Bulerjan с водяным контуром была оборудована мощным нагревателем. Он был отличного качества и пользовался большим спросом. Подходят печи «Булерьян» для больших и малых домов. Современные модели способны построить комнату объемом до 1000 кубометров. м. КПД находится на уровне 70%.

Устройство печи

В верхней части печи находятся трубы теплообменника. Под ними большая вторичная камера, которая соединяется с патрубком дымохода (регулируется). В задней части котла находится первичная камера. Имеет зольник, а также зольник. Для управления мощностью производители предусмотрели отдельную ручку на боковой поверхности. Также в устройстве есть дверца. За передней стенкой топки находится инжектор.

Какие преимущества?

В первую очередь следует отметить коэффициент теплопередачи.К тому же отопительные печи «Булерьян» могут похвастаться надежностью. Расход топлива у моделей небольшой. Все это позволяет потребителям экономить деньги. Также следует отметить герметичность устройства. Все важные компоненты и компоненты надежно скрыты. Таким образом, отопительные печи «Булерьян» можно назвать вполне безопасными.

Модель «Макси 00»: характеристики и цена

Эта печь «Булерьян» с водяным контуром имеет мощность в 7 кВт. Диаметр дымохода 120 мм.Марка используемой стали — 08 КП. Толщина стенок топки 4 мм. Размеры этой модели компактны. Длина печи 700 мм, высота -480 мм, ширина 685 мм. Эта машина весит 175 кг. Кроме того, следует отметить высокий КПД на уровне 75%. Цена на эту модель на рынке колеблется в районе 10500 рублей.

Где используется Maxi 00?

Данную модель «Булерьян» с водяным контуром можно использовать в любом многоквартирном доме. Такие печи устанавливаются в производственных помещениях.Они отлично работают на любом твердом топливе. Как правило, используются дрова, а также брикеты. Благодаря уникальной технологии двухфазного горения одна вкладка способна прослужить очень долго. Если использовать дрова, то 8 часов устройство способно работать на полную мощность.

Отзыв о «Country 00»

Этот котел «Bulerjan» с водяным контуром форсированной мощностью 6 кВт. Для отвода отработанных газов потребуется установить дымоход. Его диаметр должен быть не менее 120 мм. Рекомендуемая длина дымохода — не более 7 метров.Печь топка классифицируется как закрытая.

Обеспечивает метод напольной укладки. Материал теплообменника — сталь. Всего в устройстве две секции. В качестве топлива с успехом можно использовать опилки, торф, дрова. Коэффициент полезного действия 75%. Общая масса печи 60 кг. Цена на «Страна 00» на рынке колеблется в районе 9300 рублей.

Области применения модели «Кантри 00»

Описанные печи «Булерьян» с водяным контуром более подходят для использования в частных домах.Однако для небольшого склада они тоже подходят. В целом установка духового шкафа довольно проста. Выбирать дымоход следует исходя из высоты потолков в здании. Печь можно установить практически в любом помещении. Эта модель абсолютно безопасна для здоровья человека.

Чем отличается прибор «Страна 02»?

Эти печи «Булерьян» с водяным контуром имеют большую мощность. Это позволяет построить комнату до 200 кубометров. м. Высота печи 845 мм, ширина -560 мм, глубина 810 мм.Вес агрегата 90 кг. Дымоход для топки должен быть не менее 120 мм в диаметре. Корпус изготовлен из стали марки 08 СР. Трубы аппарата гнуты на специальном дорк-оборудовании. При этом перетяжек в точках изгиба нет. Диаметр трубки устройства 76 мм.

Сварка, в свою очередь, производится полуавтоматически. Для изготовления деталей этой модели использовался станок для плазменной резки металла. Производитель может заказать духовку любого цвета. Также важно отметить, что подставка не включается.Его нужно покупать отдельно.

Эта печь может успешно применяться в жилых и коммерческих помещениях. Коэффициент полезного действия 75%. При одной заправке дров может проработать около 10 часов. Данная печь «Булерьян» с водяным контуром стоит (рыночная цена) 12000 руб.

«Классика 00»

Предельная мощность данной модели — 6кВт. Высота печи 700 мм, ширина -480 мм, глубина 685 мм. Общий вес устройства 65 кг.Диаметр дымохода допускается до 120 мм. При этом их длина не должна быть больше 6 м. Корпус печи довольно прочный. Предусмотрена большая загрузочная камера. Его дверь открывается довольно широко. Все это позволяет очень быстро загружать топливо. В обслуживании этот агрегат прост. Убирать золу можно раз в неделю. Осмотр дымохода следует проводить не реже одного раза в три месяца. В данной модели используется сталь марки 08 СР. Диаметр трубы в любом месте 57 мм. Эта печь способна построить помещение объемом не более 100 кубометров.м. Стоимость «Классики 00» колеблется в районе 9500 рублей.

Характеристики аппарата «Макси 01»

Данная модель укомплектована топкой закрытого типа. Облицовка выполнена из нержавеющей стали. В духовке устанавливается дымоход диаметром 120 мм. Номинальная мощность устройства достигает 7 кВт. В этой модели две секции. Топливо следует загружать не реже двух раз в день. Чаще всего используют опилки или брикеты. Способ установки духовки — открытый.Толщина корпуса 4 мм. Сварка труб производится в полуавтоматическом режиме. В этом случае следов от швов практически не видно. КПД 75%. Он будет стоить «Макси 01» примерно в 9100 рублей.

«Макси 02». Обзор

Модель фирмы «Булерьян» с водяным контуром имеет прочный кожух и большую загрузочную дверцу. Высота печи 845 мм, ширина 560 мм, глубина 810 мм. Мощность этой модели 14 кВт. Этого достаточно, чтобы построить постройку до 250 кубометров.Дымоходы можно устанавливать различного диаметра.

Кроме того, следует упомянуть о большой массе печи. Эта модель весит 120 кг. Диаметр трубок в приборе — 76 мм. Толщина металла во всех секциях 4 мм. Использована сталь марки 08 СР. Все детали изготавливаются на специальном станке для плазменной резки. Благодаря этому духовой шкаф полностью герметичен. Управление устройством удобно. Тягу легко контролировать с помощью рычага, который находится на боковой панели. Цена «Макси 02» — 11500 рублей.

Модель «Макси 03»

Предельная мощность данной модели «Булерьян» с водяным контуром составляет 23 кВт. Целесообразнее использовать печь в различных цехах или на складах общим объемом не более 250 кубометров. м. Способ установки предусмотрен на полу. Материал теплообменника — нержавеющая сталь. Производитель установил печь закрытого типа.

Топливо необходимо загружать не менее трех раз в день. Могут использоваться брикеты, дрова, а также торф.В последнее время хорошо зарекомендовали себя пеллеты.

Вес аппарата 135 кг. КПД составляет 80%. В целом эту модель можно охарактеризовать как мощную и производительную. Использовать «Макси 03» в частных домах нецелесообразно.

Обзор печи «Макси 04»

Как и предыдущая печь, эта модель фирмы «Буглер» с водяным контуром исключительно мощная. На небольших дачах использовать его невыгодно. Подставку для духовки можно заказать в любых размерах. Дополнительно приобретается загрузочная дверца со стеклянным окном (существенно улучшится внешний вид модели).

Вес данного агрегата — 165 кг. Работает по дереву и опилкам. Загрузку следует производить примерно два раза в день. В данной модели используется сталь марки 08 СР. Производитель предоставляет печь закрытого типа. Номинальная мощность устройства 33 кВт. Способ установки — открытый. Дымоход для него подходит диаметром не менее 150 мм. Количество секций — две. Стоимость «Макси 04» на рынке колеблется в районе 15500 рублей.

Канадская печь для дачи «Булерьян»: отзывы.Духовка «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов. Первоначально он носил название «Бренеман». Сотрудниками компании первый котел был выпущен в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же он был безопасен для здоровья человека.

Печь длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах.Однако она находится под строгим контролем и тщательно проверяется. Все это позволяет изготавливать печь с высоким коэффициентом теплопередачи. Дополнительно производители опробовали изготовление для них прочного корпуса. Обычно он состоит из стального листа толщиной 4 мм. Благодаря применению инновационной технологии расход топлива печей «Булерьян» не велик. Вся конструкция в результате герметична и безопасна для здоровья человека.

Как построить печь?

Внутри печи находится большая вторичная камера.За ним находятся трубы теплообменника, которые отвечают за температуру в системе. Далее идет регулируемая дымовая труба. В задней части топки предусмотрена специальная двойная стенка. Основная камера устройства — зольник и зольник. Возле передней стены находится циферблат для изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности агрегата печи «Булерьян»

Сборка / установка такого типа в доме — это ответственно.Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях используют теплоизоляцию. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно необходимо проверить конструкцию дымохода. Горизонтальные секции длиннее 80 см недопустимы. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, …

Отзывы потребителей на печь «Буллерян Классик (тип 00)»

Отзывы о печи «Булерьян Классика» хорошие.Многим нравится эта модель, потому что она отлично подходит для небольших дач. Мощность печи 6 кВт. Как говорят хозяева, хорошо работает с брикетами, дровами и древесными отходами. КПД 75%.

На одной закладке дровяная печь способна отапливать коттедж до 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом устройство прочное и имеет интересный дизайн. Также эти печи «Буллерджан» по отзывам эксплуататоров получили хорошее признание благодаря простоте управления. Из плюсов можно отметить также компактные размеры модели.

Отзывы специалистов о печи «Буллерджан Классик (тип 00)»

Информационная печь «Буллерян» отзывы профессионалов заслуживают хорошие отзывы. Многие из них согласились с мнением потребителей, утверждающих, что компактность устройства — несомненный плюс модели. Его высота составляет 710 мм, ширина 490 мм, а глубина всего 680 мм, а вес 65 кг. Диаметр дымохода, в свою очередь, стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из цельной стали марки «08КП».Трубные устройства имеют правильную форму и изготавливаются на специальном оборудовании.

У этой модели диаметр равен всего 57 мм. Благодаря этому выделяемое тепло долгое время сохраняется в системе. Сварка корпуса печи также выполнена качественно и следов практически не видно. Это обеспечивает хорошее уплотнение. Также печь для сада («Булерьян») имеет положительные отзывы благодаря удобной камере розлива. Он имеет большую вместимость и позволяет быстро и комфортно заправлять его топливом.Дверь широко открывается и легко закрывается.

О модели «Булерьян Кантри (тип 00)»

Отзывы о духовке «Булерьян Кантри» заслужили положительные. Покупателям эта модель понравилась из-за заправочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев вы используете древесный уголь или обычную древесину. Кроме того, печь может работать на коре, торфе или щепе. Коэффициент полезного действия в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на 8 часов.

Таким образом, в течение дня необходимо примерно два раза загружать топливо. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также печь «Буллерян» (системы) отзывы получила за свои компактные размеры. Высота модели 710 мм, ширина 490 мм, глубина — 680 мм. Общий вес равен 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, это не проблема.

Экспертное заключение на «Булерьян Кантри (тип 00)»

Информационная печь «Буллерян» отзывы экспертов разные.Некоторые хвалили эту модель за качество сборки. Изготовлен из толстого стального листа. Доступ к дымоходу alsodone очень эффективен. Дополнительно многие отметили положительную сторону сварки труб. В целом все кривые имеют правильную форму.

Таким образом, на плите нет места, где труба сужается (диаметр по всей длине одинаковый). Благодаря этому производительность значительно улучшается. Использование двухфазной топочной системы топки позволяет отапливать коттедж площадью 40 квадратных метров с высотой потолков 2.5 метров.

Новая модель печи «Булерьян МАКСИ (тип 00)»

Отзывы на печь «Булерьян МАКСИ» разные. Многие покупатели хвалят эту модель за ее производительность и эффективность. В отличие от предыдущих моделей, эта духовка имеет мощность до 7 кВт. Этого достаточно для обогрева коттеджа объемом 125 куб. М. При этом КПД составляет 75%. Новая доработанная печь эта печь уже зарекомендовала себя с положительной стороны. Дверь большая и позволяет быстро загружать дрова.

Глубина топки значительная, и древесных отходов со временем можно положить до 6 кг. в результате температура будет стабильной в течение 7 часов. Регулировка мощности очень проста и справиться с ней сможет даже новичок. Установить духовку также несложно, и особых проблем не вызывает. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого сада.

Что говорят специалисты о «Булерьян МАКСИ (тип 00)»?

Эта канадская печь «Булерьян» отзывы специалистов заслуживает не такого восторженного отзыва, как о других моделях этой компании.Так что многие эксперты считают его довольно большим. Поэтому для того, чтобы его разместить, потребуется много места. Вес этой модели очень серьезный — 80 кг.

Также учтите, что дымоход должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход. Из плюсов модели специалисты отметили качество сварки корпуса. Все трубчатые печи подогнаны очень плотно, а их поверхность гладкая. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

В чем отличие печи «Буллерджан Кантри (тип 01)»?

Отзывы о духовке «Булерьян Кантри» среди покупателей получили хорошие.Эта модель выделяется среди других своей мощностью. Этот показатель составляет 11 кВт. Это дает возможность отапливать помещения объемом до 200 куб. Таким образом, эта модель подходит только для очень больших загородных домов. Размеры тоже не малы по мощности. Итак, высота 845 мм, ширина 560 мм, глубина 810 мм. вес модели 90.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. общая производительность должна быть на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. Также есть возможность выбрать цвет по своему усмотрению.

Подводя итоги

В целом печи длительного горения «Булерьян» заслужили не просто так. Однако необходимо заранее просчитать все возможные риски. Ведь пожарная опасность при использовании твердотопливной печи очень высока.
