виды, инструкция по изготовлению, порядовка

Для достижения большого количества парообразования и создания особого микроклимата в банях используют печь-каменку. Способность поддерживать нужную температуру в помещении сделали ее наиболее востребованным элементом банного интерьера.

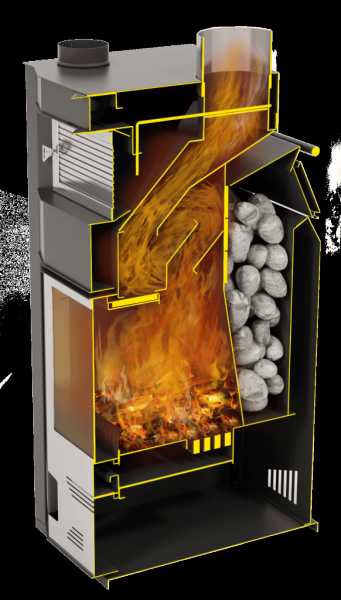

Печь-каменка – это прибор для нагрева помещения, который состоит из кирпичной основы и некоторых металлических элементов: колосника, дверок топки и зольника.  В топке сжигаются дрова с помощью воздуха, который поступает из поддувала.

Они выделяют тепло и нагревают камни, которые расположены над топкой. За счет увлажнения каменки водой происходит выделение пара и воздух нагревается. Углекислый газ при правильной конструкции устройства отводится через дымоход. А все присутствующие в бане наслаждаются ароматом дерева и паром от раскаленных камней.

Виды

к содержанию ↑

Открытые каменки

Для бань с маленькой площадью допустимо использование открытых каменок. Это отделения для камней, которые находятся наружу и лежат горкой. Их располагают над топкой. Довольно часто для камней делается специальная крышка, которую поднимают только для подачи воды.

Такая деталь помогает удержать тепло от камней после выработки необходимого количества пара. Камни находятся в открытом пространстве, что обеспечивает максимально быстрый набор нужной температуры.

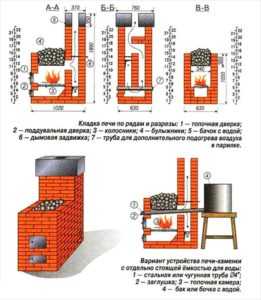

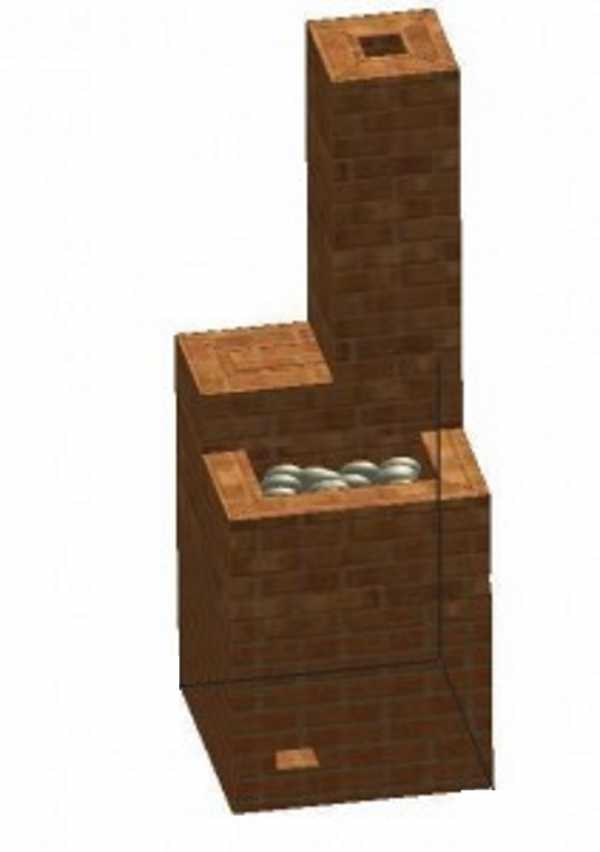

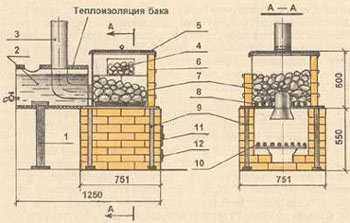

Схема открытой печи-каменки из кирпича:

к содержанию ↑

Закрытая каменка

Кирпичная печь для бани с закрытой каменкой оборудована окошком для подачи воды на поверхность камней. Для более быстрого нагрева помещения дверцу можно открыть.

Одним из минусов такого устройства является то, что его нужно растапливать длительное время. Но отсюда вытекает и главное достоинство: тепло остается в печи очень долго. Поэтому печи закрытого типа имеют большую популярность у мастеров и владельцев бань.

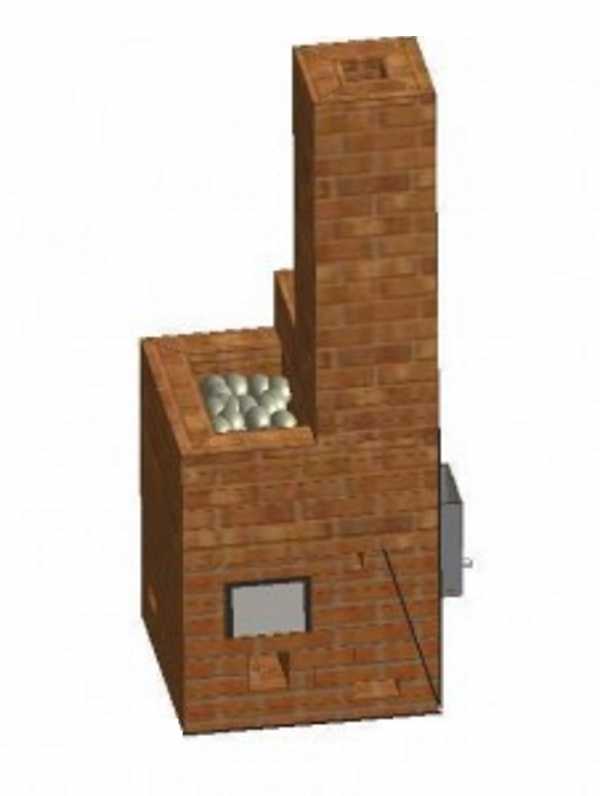

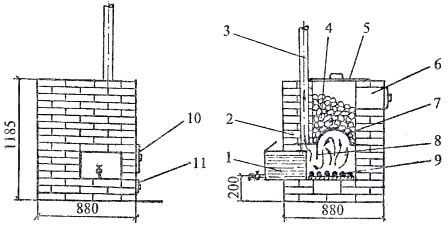

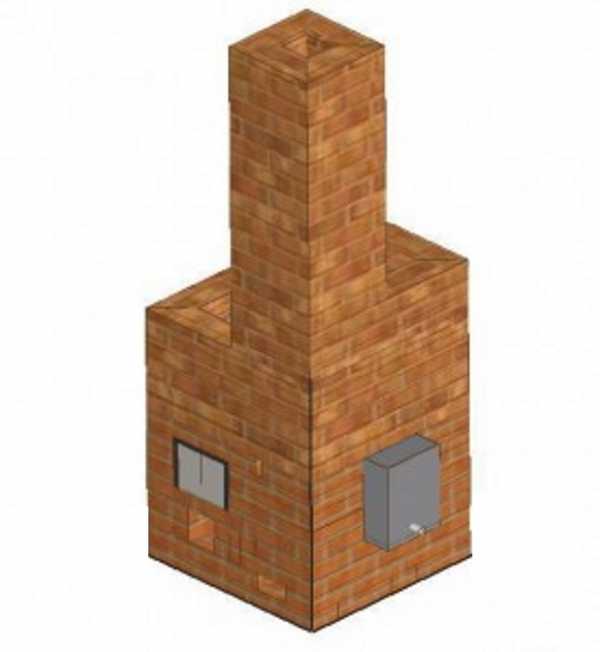

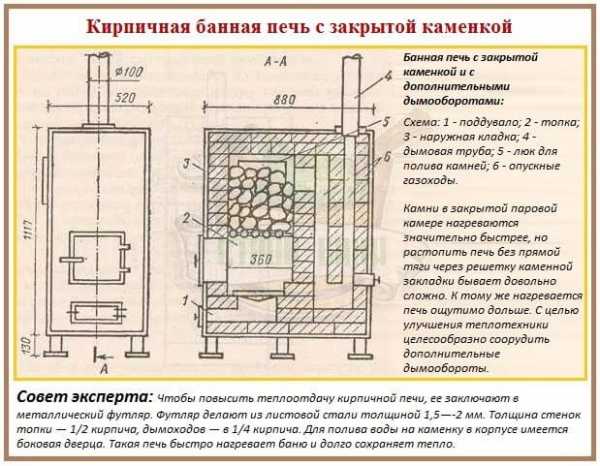

Схема закрытой печи-каменки из кирпича:

к содержанию ↑

Подготовительные работы

к содержанию ↑

Выбор бака для воды

Одной из главных составляющих обогревательного устройства является бак или емкость для воды. Объём бака следует выбрать еще до начала всех строительных работ.

Он зависит от количества людей и посещения бани: чем больше желающих попариться, тем больший объём бака нужно использовать. На одного человека обычно расходуется один литр воды.

В качестве бака лучше всего использовать открытый резервуар. Такую емкость будет удобнее заполнять водой. В процессе эксплуатации на баке может появиться накипь. Ее легче устранить, если емкость будет открытой.

Если вы не пользуетесь баней в зимнее время, всю жидкость из емкости лучше удалить. Так вы препятствуете замерзанию воды и порчи или деформации самого бака.

к содержанию ↑

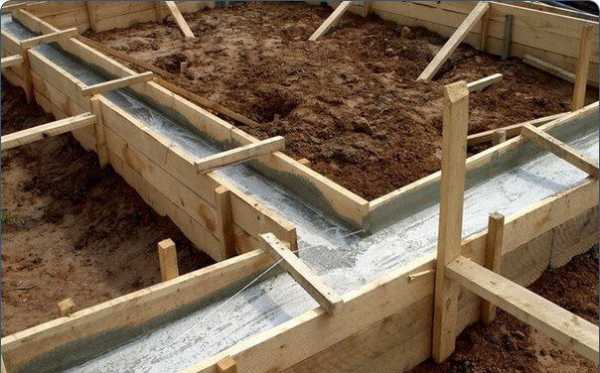

Фундамент будущей печи

Одной из наиболее важных составляющих любой печи является ее фундамент. Кирпичная печь с закрытой каменкой для русской бани изготовленная своими руками должна находиться на качественном основании.

Следует делать глубин фундамента ниже уровня промерзания грунта в среднем на полметра. Площадь фундамента должна быть больше печи на несколько сантиметров по периметру.

Этапы построения фундамента:

  • нужно выкопать углубление для установки опалубки.
  • дно засыпать песком (примерно 15 см) и залить его водой для уплотнения. На поверхность укладываются мелкие камни, после чего они утрамбовываются.
  • Опалубка делается из досок. Внутренний размер опалубки должен быть идентичным размеру фундамента. Для построения важно использовать уровень.
  • Опалубка закрепляется в котловане, а внутрь вставляется прочная арматура.
  • После этого остается только забетонировать площадь и оставить на несколько дней. Деревянный каркас снимается, а щели между землей и бетоном засыпаются песком или гравием. Конструкция накрывается пленкой и оставляется примерно на семь дней.
к содержанию ↑

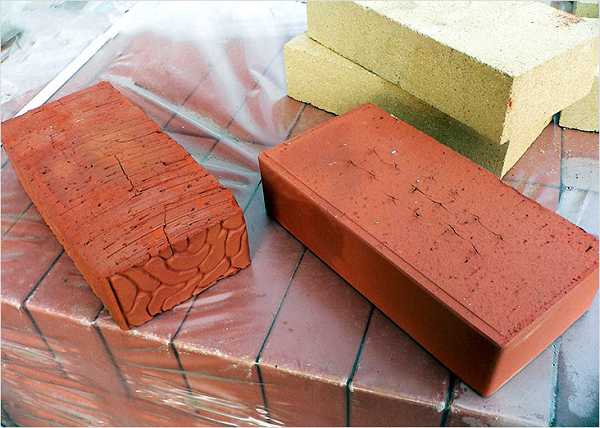

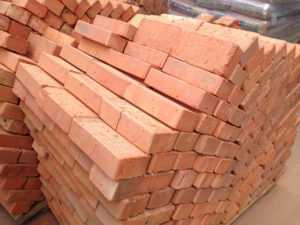

Какой кирпич использовать?

Уместно использовать в бане керамический огнеупорный кирпич. Он имеет красный окрас и отличается прочностью и стойкостью к высоким температурам.

Как выбрать качественный кирпич? Прежде чем закупать целую партию кирпича удадитесь в его качестве. Для этого приобретите несколько кирпичей и разбейте их. Если у вас останутся несколько больших кусков – это отличный материал.

Если же он рассыпается на мелкие детали – это плохой материал.  Важен не сам размер кирпича, а одинаковые параметры каждого отдельного прямоугольника.

Есть еще один вид кирпича, который используют только в топливной зоне печи. Он имеет название шамотный. Такой материал отличается стойкостью к нагреванию. Шамотный имеет больший, по сравнению с другими, размер.  Но его можно легко подпилить и сделать нужного размера.

к содержанию ↑

Приготовление раствора

Печка-каменка для бани своими руками делается с помощью двух видов раствора:

  • для наружной кладки
  • для топки и дымохода.

Первый делается достаточно легко. Основное внимание в этом процессе следует уделить составляющим: песку и глине. Перед приготовлением песок просеивают.

Он должен быть мелким и однородным. А глину лучше всего выбрать ту, которая перезимовала на открытой местности. Ее также следует перетереть через сито, предварительно намочив водой.

Пропорции компонентов могут быть различными. Это зависит от того, насколько качественная глина используется. Но обычно это соотношение равно 1 к 2 (1 части глины и 2 песка), воды должно быть примерно 1/4 часть от количества глины.

Чтобы укрепить шамотный кирпич (для кладки топки) используют раствор из термостойкой глины (она имеет белый цвет). При воздействии высоких температур он плотно сжимается и образовывает надежную защиту от жара. Все растворы нужно вымешивать постепенно до консистенции жидкой сметаны.

к содержанию ↑

Инструменты

Для построения каменки не требуется особых инструментов. Нужны лишь уровень, мастерок, емкость для замешивания раствора. Они есть в каждого хозяина, поэтому не придётся тратить средства на рабочий инвентарь. Если выбранная вами кладка требует обрезки кирпича, воспользуйтесь болгаркой и молотком.

к содержанию ↑

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

к содержанию ↑

Кладка пеки-каменки открытого типа

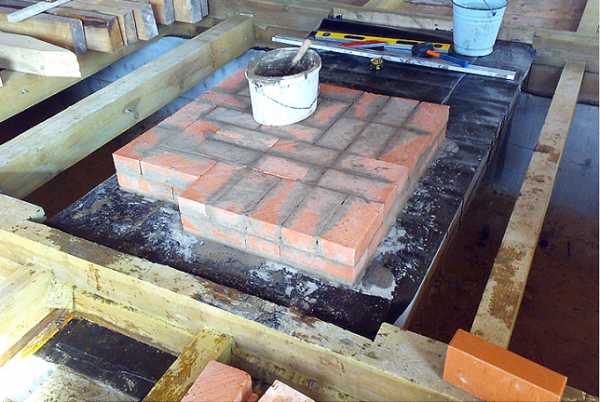

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

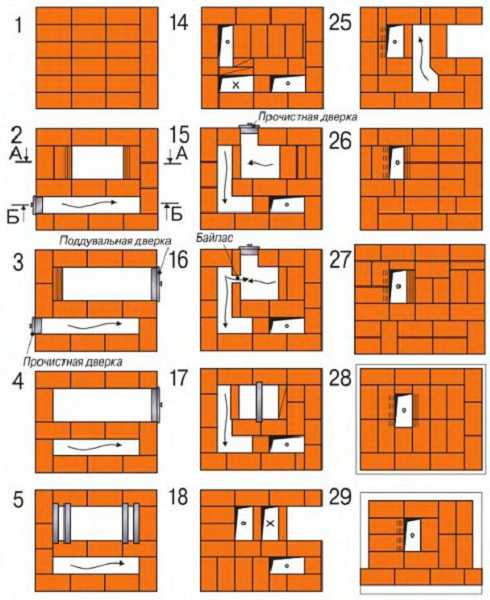

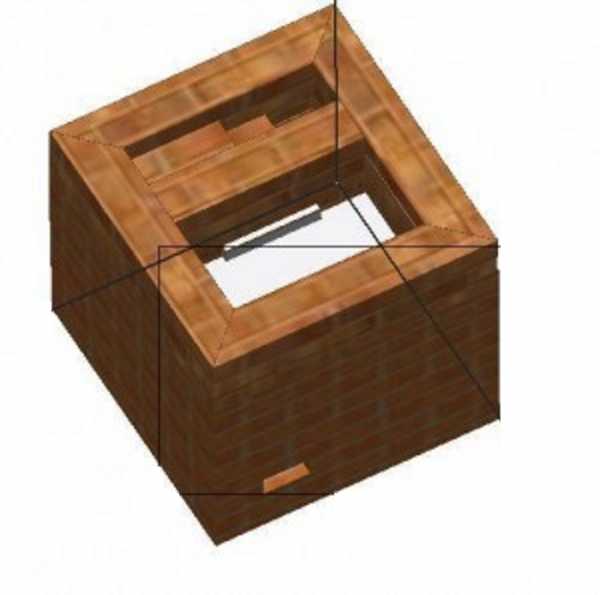

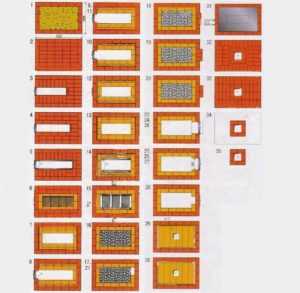

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

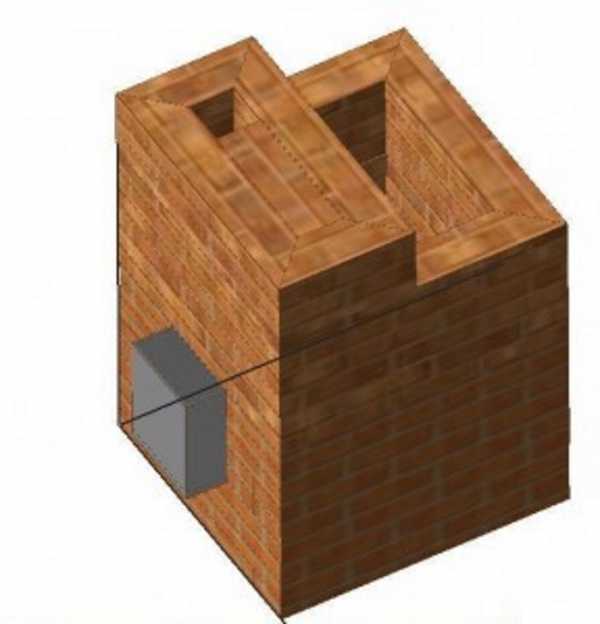

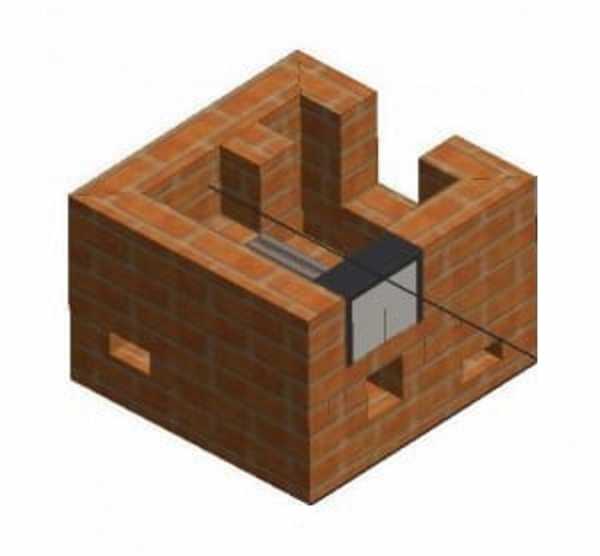

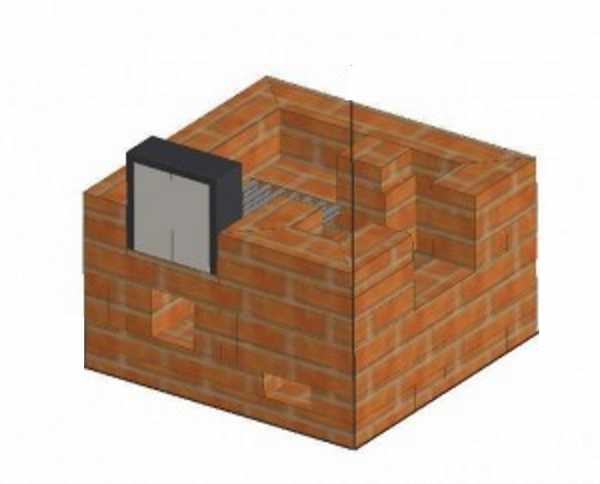

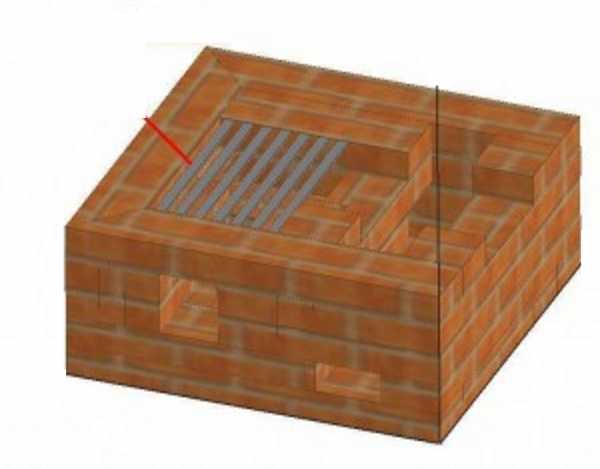

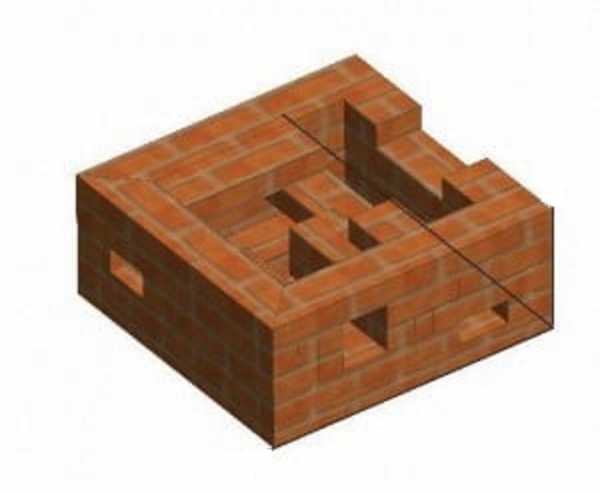

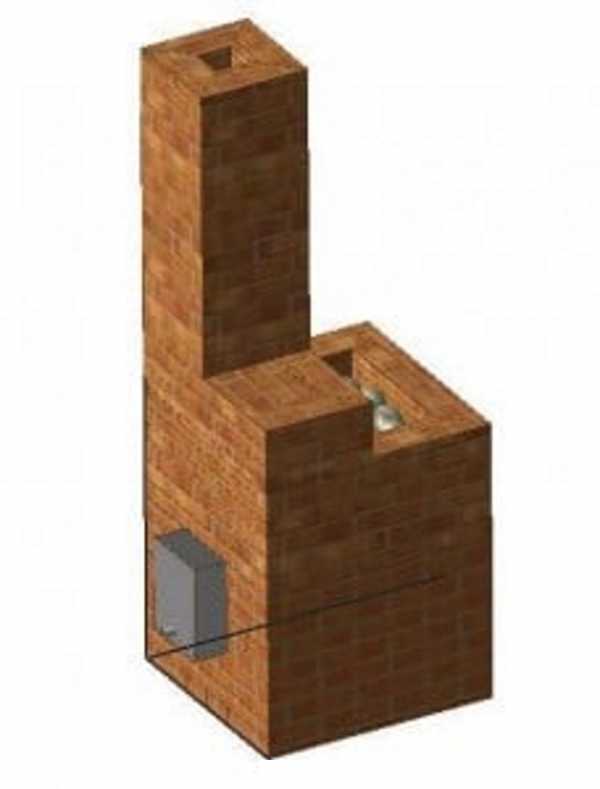

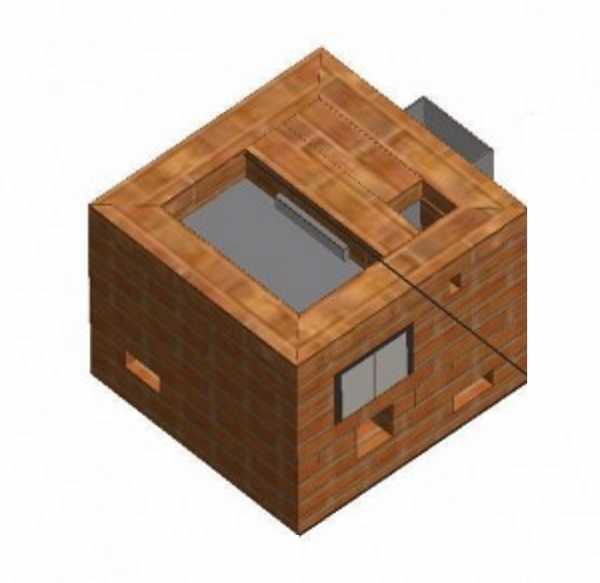

Фото-инструкция кладки открытой печи-каменки для бани:

к содержанию ↑

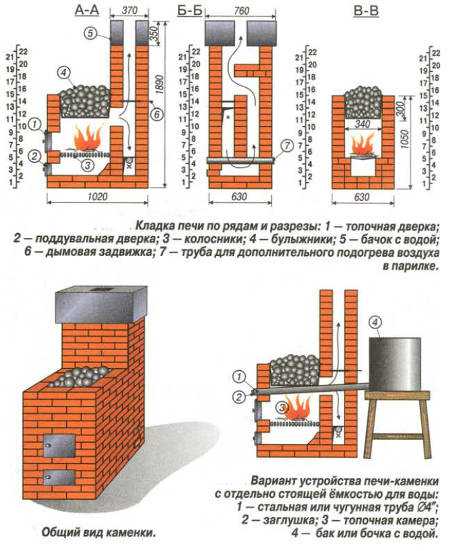

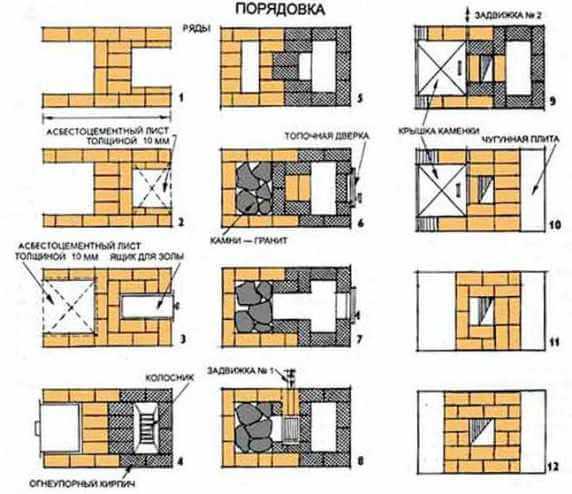

Порядовка закрытой печи-каменки для бани

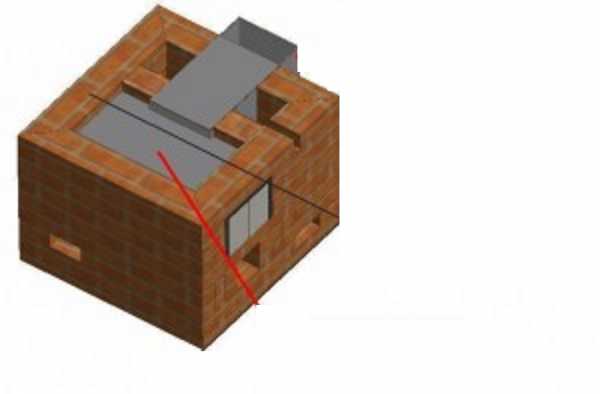

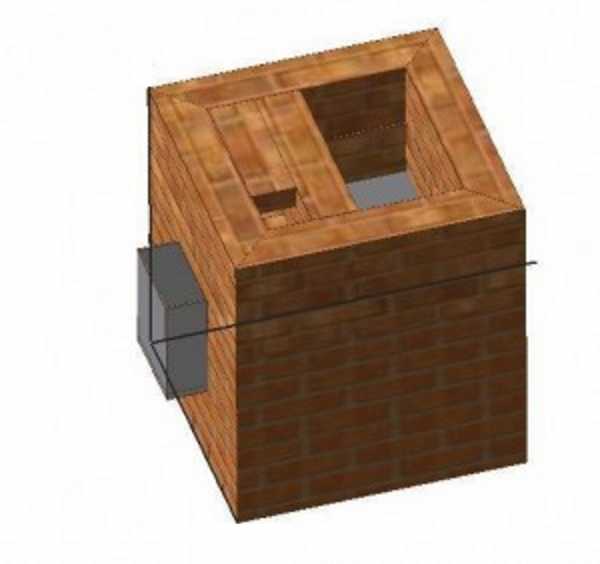

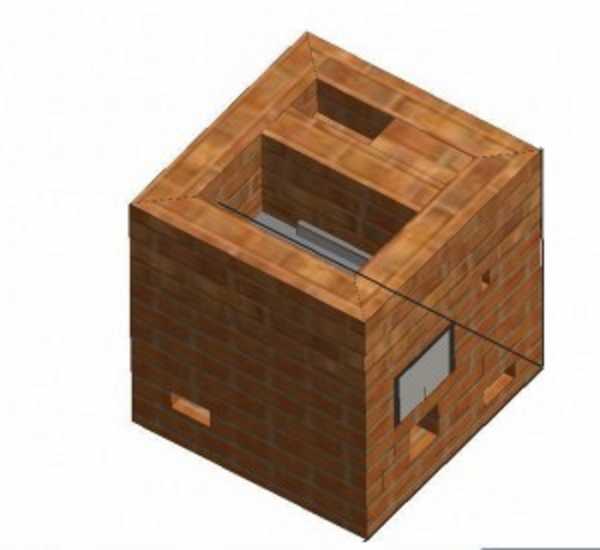

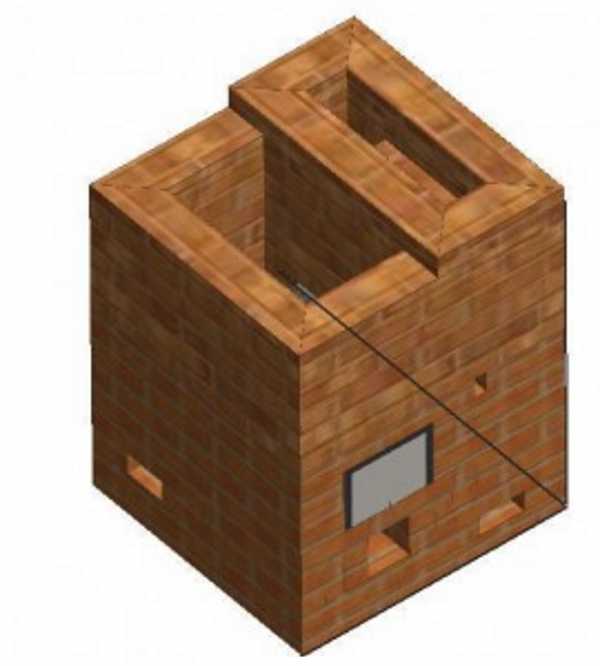

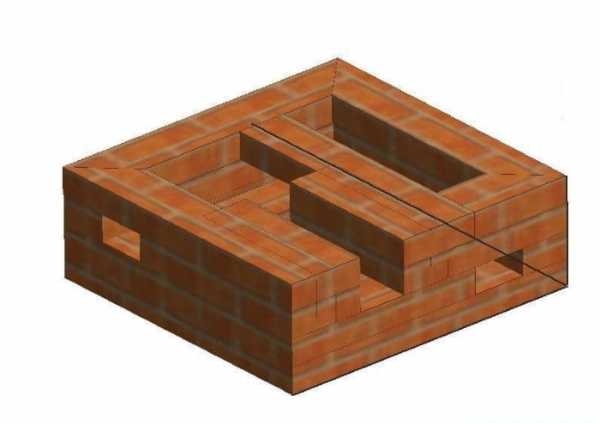

Описание кладки закрытой печи-каменки для бани:

  • Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
  • Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
  • На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.

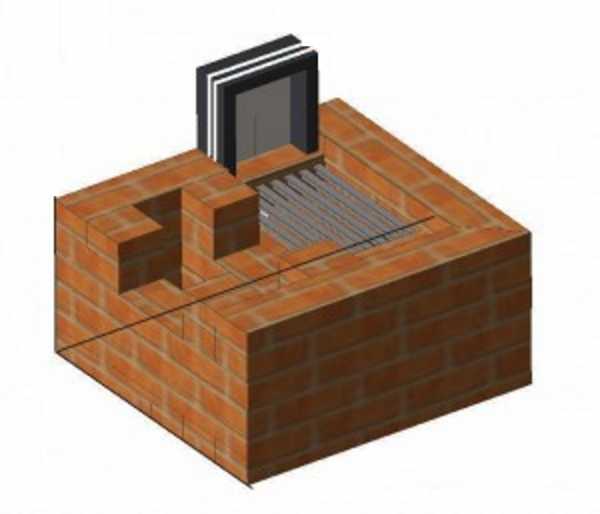

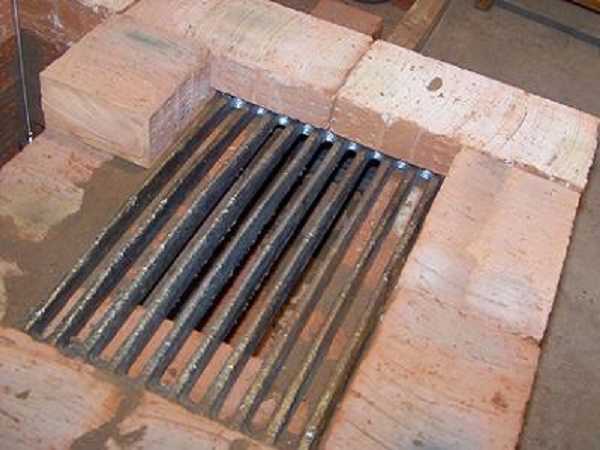

  • Поверх пятого ряда укладываются стальные уголки для колосника.

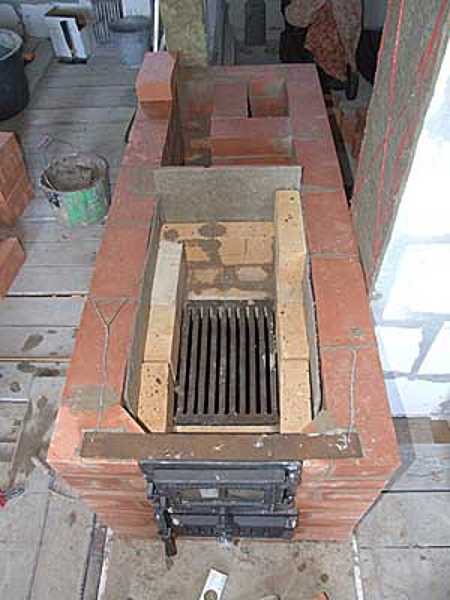

  • После этого приступают к кладке топки.
  • В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
  • Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
  • Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
  • Продолжается укладывание внешнего кирпича.
  • Дверки топки перекрываются.
  • Устанавливается перегородка для дымохода.
  • Монтируется бак для воды.
  • На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
  • Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
  • Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

к содержанию ↑

Вывод

Для обогрева банного помещения очень часто используют печи-каменки, сделанные своими руками. Оны надёжны, экономичны и очень красивы. Существует два вида печей-каменок.

Печь для бани с открытой каменкой

 нагревает помещение быстро, но устройство с закрытой каменкой удерживает тепло намного дольше. Поэтому, если вы имеете достаточно большое помещение для бани, лучше отдать предпочтение второму типу. Сделать подобную печь не очень сложно. Достаточно запастись временем, нужными материалами и инструментами.

В литературе или интернете можно найти огромное количество порядовых схем кирпичной банной печи с закрытой каменкой. Они помогут вам создать красивое и удобное в использовании устройство для обогрева бани.

pechnoy.guru

Печь-каменка для бани

Каменка относится к самой сложной, но и самой интересной приспособленной для бани отопительной системой. При правильной постройке печь каменка для бани дает очень комфортное по высоте распределение тепла и пара во всем объеме парилки. Такую печь для бани своими руками сделать непросто, но вполне реально, если пытаться соблюдать хотя бы элементарные правила постройки каменки для бани.

Печка для бани своими руками

В подавляющем большинстве построенные бани своими руками обеспечиваются своим кустарным вариантом банного подогрева. Самодельная печь для бани из металла проще и легче, обходится дешевле в постройке, но на практике не всегда удобна в пользовании. Можно сравнить обычную буржуйку и каменную печь из кирпича. Последняя даст тепла в бане больше и дольше. В отличие от стальных вариантов самодельные печи каменки в бане способны:

  • Обеспечить баню горячей водой и источником пара;
  • Быть в состоянии держать тепло в парилке так долго, как это необходимо для процесса;
  • Безопасно и экономично сжигать даже сырые дрова при самой плохой погоде.

Важно! Перечисленные преимущества банной печи каменки справедливы только при правильной и точной укладке порядовки печи.

Самодельные печи каменки для бани

Конструкция печи для бани, ее размеры и объем камеры сгорания зависят от многих факторов. Под большинство парилок стандартных размеров можно подобрать параметры банной печки каменки, но это не значит, что греть она будет так, как вы планируете. Важнее объема и размеров будет правильная порядовка печи каменки бани.

Схема постройки

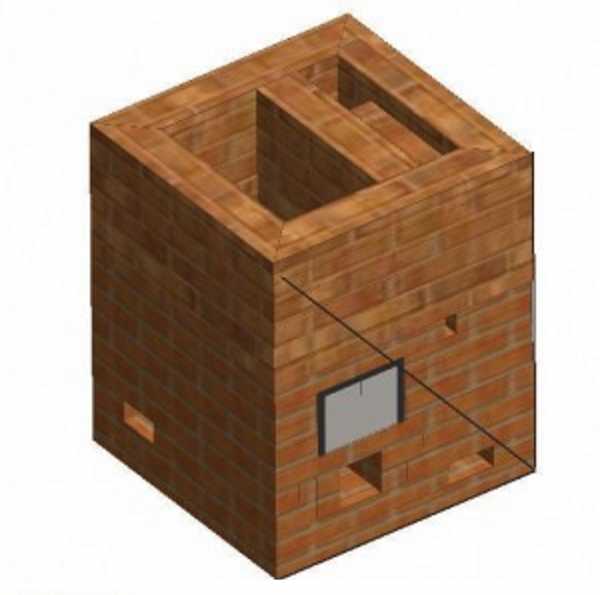

Порядовка представляет собой план печи или горизонтальный срез конструкции по каждому уложенному ряду кирпича. Это своего рода технологическая карта и последовательность действий выведения стенок печи ряд за рядом. Использование стандартного кирпича при выкладывании печи избавляет каменщика от ненужных расчетов и соблюдения размерных соотношений и позволяет сконцентрироваться на главном — на качестве кладки. В порядовке кирпича заложена конструкция печи каменки для бани. Осталось только собрать ее своими руками.

Для бани с большой парной с объемом в 30-50м3 потребуется настоящая печка каменка с объемом камеры сгорания не менее 40л. Основная и главная часть такой печки каменки, насыпь камней для пара, находится высоко над полом бани и вместе с кирпичными стенками печи хорошо нагревает припотолочный объем воздуха. Бак с водой в бане подогревается через трубу дымохода.

Для парилки в небольшой бане лучше всего подходит комбинированный вариант печи, в котором каменка укладывается на стальном листе, закрывающем камеры сгорания. Вода и камни греются поверхностью стальной трубы, отводящей продукты горения.

В компактной конструкции печи бак не поднимается над отделением каменки, а выносится в сторону и прогревается с помощью трубы и двух в 90о колен. Вес камней, даже в компактной версии печи каменки, может легко достигать 60-80 кг. Поэтому вес бака печи и частично массу каменки выносят на дополнительные опоры.

Принято считать, что наиболее удобным местом в бане для эффективной работы печи является центральная часть «глухой» стены напротив входа в парилку. Но на практике расположение печки каменки чаще выбирают из соображения удобства постройки фундамента бани и выведения продуктов горения в дымоход.

Выводим корпус печки каменки

Вес печки каменки зашкаливает за тонну, поэтому потребуется полноценный фундамент, и об этом стоит подумать еще на этапе планирования фундамента бани. Если у постройки полноценный ленточный фундамент, хотя бы на 50-80 см глубиной, с гидроизоляцией и щебневым дренажем, для печки высотой в 1-1,2 м можно использовать более демократичный вариант полуметровой глубины. Для каменки с размерами 90х120 см базовый котлован при строительстве бани потребуется в 60 см глубиной и сторонами не меньше 100х140 см.

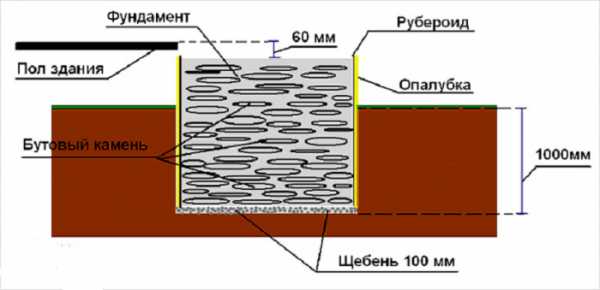

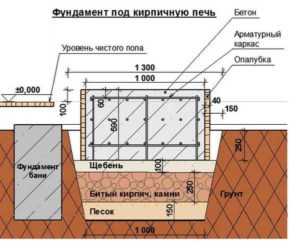

Укладка фундамента

Выводим фундамент в следующей последовательности:

  1. Отсыпаем дно мелким и крупным гравием толщиной в 15 см. Верхний слой нужно отсыпать легким крупнозернистым шлаком и выровнять, на поверхность выливается вязкая жидкая битумная мастика и укладывается рубероид;
  2. После донной гидроизоляции нужно установить деревянную опалубку на высоту не менее 20 см над грунтом, аналогичным способом выклеить гидроизоляцию бортов;
  3. Основание под печь каменку обычно не армируют, а укрепляют бутовым камнем или колотой природной каменной породой высокой плотности и прочности;
  4. Сразу после схватывания бетона в опалубку, пока материал не набрал окончательную прочность, выравнивают верхнюю поверхность основания, подрезают и выравнивают по горизонту. Опалубку удаляют.

Материалы для кладки печки

Качество печи каменки для бани, сделанной своими руками, зависит не только от удачной порядовки. Не менее важным для печи является приготовление раствора и использование хорошего кладочного материала.

Нет единого мнения о том, какой именно кирпич лучше подходит для укладки печи каменки для бани. Во многих случаях рекомендации знатоков в кладке печей сводятся к использованию шамотного и красного керамического кирпича. Это не значит, что купленный дорогой керамический кирпич будет лучшим, просто большого выбора в приобретении термостойкого материала для печи нет. Поэтому для зольника и камеры сгорания в любых печах используют шамот, а в местах более «прохладных» кладут красный глиняный кирпич марки М-75 или М-150.

В любом случае стенки камеры сгорания, основание, поддон зольника – везде, где температура превышает 250-300оС, необходимо выкладывать шамотным кирпичом. Шамот хорошо противостоит тепловой коррозии и растрескиванию от сильного перепада температур. В теории для бани можно использовать обычный керамический, но разогревать такую каменку пришлось бы сутки.

Зачастую фанаты печного дела находят для бани старые угольные печи и разбирают их на материал для каменок, кирпич в таких печах очень качественный, но добыть его целым крайне сложно.

Намного сложнее правильно подобрать состав кладочного раствора для печи. Раствор готовят из глины и песка с небольшим добавлением цемента. Горячие места кладут с минимальным содержанием цемента – не более 10%. Такой раствор готовится длительным перебиванием глины и песка, с добавлением в смесь воды. Кусок смеси, скатанный чистыми руками, должен легко прилипать к металлической поверхности, после высыхания не крошиться и не лопаться. Для уменьшения склонности к растрескиванию нужно добавлять небольшое количество мелкого речного песка, тщательно промытого в проточной воде.

Оптимальная толщина слоя при кладке не должна превышать 3 мм. Но дело даже не в высоте шва, а в равномерной толщине уложенного раствора по всему ряду.

Некоторые мастера советуют использовать тонкие стержни, калиброванные по диаметру. Он выкладывается по сторонам места укладки кирпича, после чего наносится раствор и устанавливается кирпичный блок. Под весом раствор выдавливается до момента соприкосновения с шаблонными стержнями. После выравнивания положения кирпича по горизонту и окончательной осадки на месте, стержни извлекаются и используются для дальнейшей кладки.

Для укладки шамота в глину добавляют до 20% шамотного порошка. Такой раствор обладает высокой вязкостью и очень плохо выравнивается на поверхности. Но чаще используют готовый состав или смесь для сборки огнеупорных частей печей.

Иногда проверяют вязкость сметанообразного раствора по толщине слоя на инструменте. Если слой превышает пару миллиметров – нужно увеличивать количество воды и песка.

Кладка по рядам

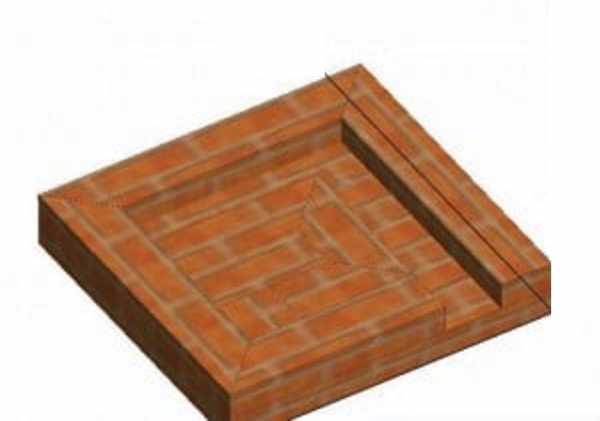

Первый ряд печи, или «единичка», выполняется одним сплошным массивом. Отдельные кирпичи не перевязываются проволокой, они крепятся к теплоизоляции стандартным раствором и «шпорами». От правильности укладки первого слоя печи зависит геометрия всех остальных рядов кирпича, поэтому зачастую по кирпичной поверхности стараются вывести максимальное соответствие всей поверхности уложенного ряда уровню горизонта.

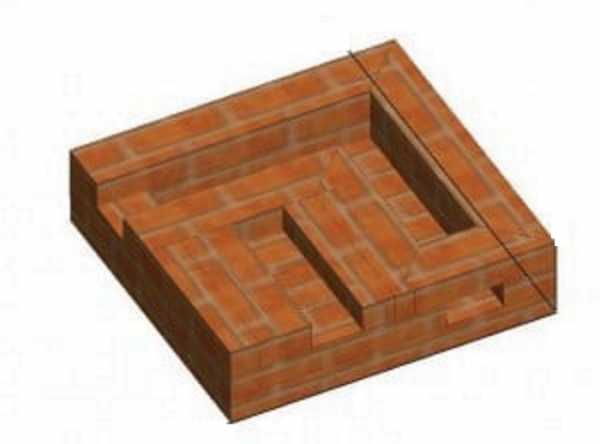

Далее самые сложные этапы сборки печки каменки. На «двойке» и «тройке» выкладывается канал для подведения воздуха и поддон для удаления огарков, и устанавливают зольный люк. Ряды укладываются по схеме порядовки из красного кирпича.

На «четверке», «пятерке» и шестерке идет укладка внутренних переборок камеры сгорания из шамота. Далее укладывается решетка колосников, и на следующем ряду устанавливается дверца загрузки топливом. Под решетку нужно будет делать индивидуальную подгонку так, чтобы между краями колосников и стенками был минимальный тепловой зазор, компенсирующий тепловое расширение металла печи.

Все стальные и чугунные детали уплотняются асбестовым шнуром и фиксируются проволочной обвязкой по месту установки. Иногда кирпич подрезается по месту посадки коробки дверей небольшим уклоном, что позволяет скомпенсировать увеличение зазоров между стальной деталью и керамической стенкой в процессе эксплуатации бани.

В зависимости от размеров каменки и веса камней для установки опор стальной плиты в боковых стенах восьмого – девятого ряда вырезают ниши под тавровые балки или отрезки из стального профиля. Места укладки плиты закладывают одним рядом красного кирпича на глине.

Через четыре ряда выводится верх печи, и устанавливается отверстие или лючок для опрыскивания разогретых камней горячей водой. Еще через два ряда выполняются окна для выброса горячего пара в парилку. Следующие два ряда обвязываются стальной проволокой, на них опирается полка-сажевник и дымоотводящая труба, соединяющая печь каменку с дымоходом.

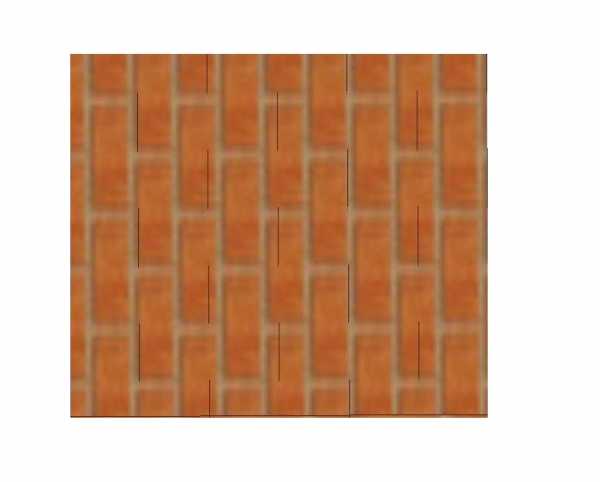

Кладку стен печи выполняют шахматной или ложковой перевязкой рядов, в углах кирпич можно дополнительно фиксировать короткими отрезками стальной проволоки, но только для холодных рядов кладки. Кроме того, каждый нечетный ряд обязательно нужно проверять по уровню на соответствие горизонту кладки. То же самое касается проверки вертикальных поверхностей каменки с помощью строительного отвеса.

В постройке каменки рекомендуется выкладывать в сутки не более 5-6 рядов кладки. Это ограничение не сильно влияет на скорость постройки печи, но дает хорошее качество стен и практически полностью исключает коробление или выгибание свежих рядов под весом верхних рядов.

Сушка печи каменки

Минимум трое суток «свежие» стены каменки должны набирать прочность и сохнуть при естественной температуре. Попытки высушить внутренние слои с помощью разного рода нагревателей приведут к растрескиванию глиняных швов и неравномерной усадке конструкции печи каменки, что в дальнейшем проявится в большом количестве угарного газа, попадающего в парилку бани.

Заключение, отделка и вспомогательные операции

Зачастую в кладке печи используют большое количество глиняного и цементного раствора, оставляющих пятна и потеки на наружной поверхности печи каменки. Поэтому в процессе выведения стен кирпичом с красивой фактурной поверхностью его закрывают толстой полиэтиленовой пленкой или даже бумагой.

Все, что просочилось на поверхность печи, стараются отмыть щеткой или ошлифовать жесткой проволочной насадкой на дрели. Оба варианта можно с успехом применять в бане время от времени, это не нанесет ущерб внешнему виду печки каменки. Не стоит только окрашивать кирпичную кладку специальными минеральными красителями. Во-первых, они обладают стойкостью только при комнатной температуре и влажности, во вторых, вдыхание испарений красящего пигмента в бане не добавит хорошего самочувствия. После пары месяцев использования бани кирпич печки сам очистится, прокалится от лишних загрязнений и приобретет свой естественный вид.

bouw.ru

Печь с открытой каменкой своими руками: порядовка

Печная каменка бывает следующих двух типов: открытая и закрытая. На выбор разновидности влияет частота использования бани. В этой статье расскажем подробнее об открытой каменке.

Сооружать подобное устройство целесообразно в том случае, когда предполагается использование сауны в течение всего дня небольшой компанией.

Банная печь из кирпича с таким видом конструкции довольно быстро нагревает парную. Идеальным вариантом она станет лишь для маленького помещения площадью до 25 кв. м. Большое же пространство будет трудно прогреть до высоких температур.

Камни выкладываются на решетке над топочной камерой, при этом соблюдается определенная последовательность: внизу помещаются самые крупные экземпляры, наверху же – мелкие. Если сделать специальный экран, например, крышку из оцинковки, и каждый раз после подачи пара накрывать ею камни, можно дольше сохранять устройство горячим.

Как сделать кирпичную печь с открытым типом каменки

Весь процесс работы разобьем на несколько этапов.

Этап 1: возведение фундамента

Так как кирпичная печь для бани с открытой каменкой является массивным сооружением, обязательным условием для ее возведения считается подготовка соответствующего основания. При этом расчет веса печи осуществляется со всем наполнением, т. е. также учитываются массы бака с водой и загруженной дровами топки.

Возведение фундамента – ответственный момент, так как от этой конструкции зависят устойчивость и прочность всего печного оборудования. Важно при этом соблюдать технологию строительства, иначе в условиях высокой влажности основание может просесть или еще хуже – разрушиться.

Итак, приступаем к работе по обустройству фундамента:

  1. Первым делом размечаем его границы, после чего роем котлован глубиной 0,5 м. При этом основание должно на полкирпича выступать за пределы каменки, а также не иметь точек соприкосновения с фундаментом здания. Между ними оставляем расстояние в 5 см, которое позже засыпаем песком.
  2. Хорошенько разравниваем и утрамбовываем дно ямы.
  3. Чаще всего фундамент делается бетонным или бутобетонным. Если грунт сухой, разрешается возведение простой кирпичной кладки, где в качестве раствора используется цементно-известковая смесь.
  4. Оставляем стройматериал схватываться и дозревать. На это может уйти три недели, а иногда и месяц.

Этап 2: гидроизоляционные работы

Когда фундамент будет готов, для продолжения выполнения кладки на бетонное основание следует уложить гидроизоляцию: два слоя рубероида или иного материала.

Суть работы по защите конструкции от проникновения воды состоит в следующем:

  1. Нарезаем полоски из рубероида, которые должны быть больше основания на 5 см с каждого края. Укладываем первые детали, вторые же делаем длиннее предыдущих на 10 см. Закрываем таким образом всю поверхность фундамента.
  2. Приступаем к укладке второго слоя. Он также состоит из полосок и выполняется аналогично предыдущему. Единственное отличие заключается в том, что нарезанные элементы настилаем перпендикулярно первому слою.
  3. Чтобы надежно зафиксировать гидроизоляцию, можно воспользоваться битумной или какой-либо другой мастикой. Если же первый ряд кирпичной кладки будет сплошным, разрешается не использовать фиксатор.

Этап 3: подготовка раствора

Для выполнения печной кладки рекомендуется применение глиняно-песчаной смеси. Глину следует обязательно замочить в воде на сутки. Второй же компонент должен быть хорошего качества, не мелким, предварительно очищенным от мусора и примесей. Дополнительно его можно просеять.

Для штукатурки, если в этом есть необходимость, готовят специальную смесь. Основные компоненты, а именно глина, песок, известь, берутся в пропорции 1:4:1.

Этап 4: выполнение кладки

Необходимо отметить, что для процесса возведения печи из кирпича потребуются специальные знания и опыт. Однако для новичков придуманы порядовки – своеобразные планы, отображающие процесс кладки ряд за рядом. Такая схема поможет соорудить отопительное устройство самостоятельно.

Для работы применяется специальный керамический огнеупорный кирпич размером 125х250х65 мм.

Перед началом кладки мастера печных дел советуют возвести банную печь с открытой каменкой сухим способом, т. е. выставить кирпичные ряды без раствора, но с соблюдением расстояния на швы. Это позволит рассчитать количество требуемого материала, а также увидеть и в дальнейшем исправить допущенные ошибки. Особое внимание уделяется углам: они должны быть прямыми.

При выполнении кладки учитываем следующие моменты:

  1. В первых двух рядах размещаем кирпичи сплошняком.
  2. Проверяем соблюдение основного правила перевязки: каждый шов по вертикали должен перекрывать стройматериал.
  3. Толщину слоя раствора выдерживаем в пределах 6-10 мм.
  4. Уплотняем все швы: это улучшит герметичность стен.
  5. Новый уровень начинаем только после окончания предыдущего.
  6. Через каждые два ряда проверяем ровность кладки как в горизонтальном, так и вертикальном направлениях.
  7. Для нижней части печи разрешается использовать цементный раствор, так как в этом месте конструкция нагревается несильно. К тому же этот материал придаст сооружению прочности, не позволит влаге размыть стенки.
  8. Начиная с третьего ряда обустраиваем поддувало с использованием сплошных кирпичей. Возводим боковые элементы камеры, служащей для улучшения тяги, а также устанавливаем дверцу. Верхнюю часть накрываем решеткой: это будет дно топки.
    Не забываем о зольнике, с помощью которого регулируется интенсивность горения дров. Нижняя часть топки в выдвинутом положении позволяет быстрее нагреть парное помещение. Как только дрова хорошо разгорелись, зольник задвигается обратно.
  9. Для создания топочной камеры необходимо выполнить девять рядов. Высота топливника от колосниковой решетки до ниши с камнями составляет примерно 60 см. Такой вариант считается оптимальным, так как максимально высокая температура находится на вершине пламени.
    Топку делаем глубиной 80 см, из которых 55 см пойдут под дрова.
  10. Для камней предусмотрено отдельное место – каменка, которая отделена от топливной камеры и дымохода. Ее параметры рассчитываются по следующей формуле: 60 кг камней на 1 кв. м парной.

Этап 5: установка фурнитуры

Выполняя кирпичную кладку, не забываем монтировать необходимые вспомогательные детали: петли, решетки, заслонки, дверцы и прочее.

Прежде чем установить створки, желательно обмотать их асбестовым шнуром, который предотвратит появление трещин при расширении железных элементов.

Этап 6: монтаж канала

Для дымохода подойдет металлическая или асбестоцементная труба. Если применяется металлопрокатное изделие, требуется обернуть его фольгой либо оцинкованным листом.

То место в потолке, где канал выводится на крышу, необходимо заизолировать, используя огнеупорный материал.

Порядовка печи-каменки открытого типа

Схему кладки подобного отопительного агрегата можно посмотреть и скачать по этой ссылке.

Правила ухода за каменкой

Устройство обоих типов требует регулярного осмотра и проверки камней. Высокие температуры приводят к растрескиванию, крошению булыжников, поэтому испорченные экземпляры следует убирать, заменяя новыми.

В процессе эксплуатации стенки печи расширяются и вновь сужаются, что ведет к постепенному разрушению кладки. Поэтому обязательно необходимо проверять ее на наличие трещин и щелей. Обнаруженные дефекты замазываются глиняным раствором. Если проигнорировать эти работы, в парную может попасть вредный для здоровья угарный газ.

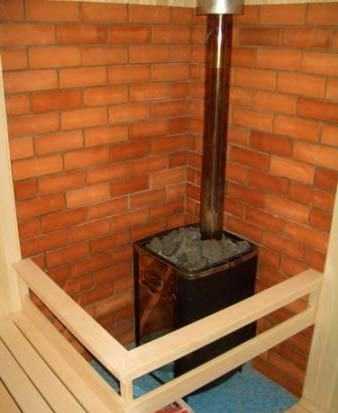

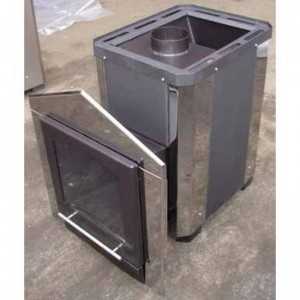

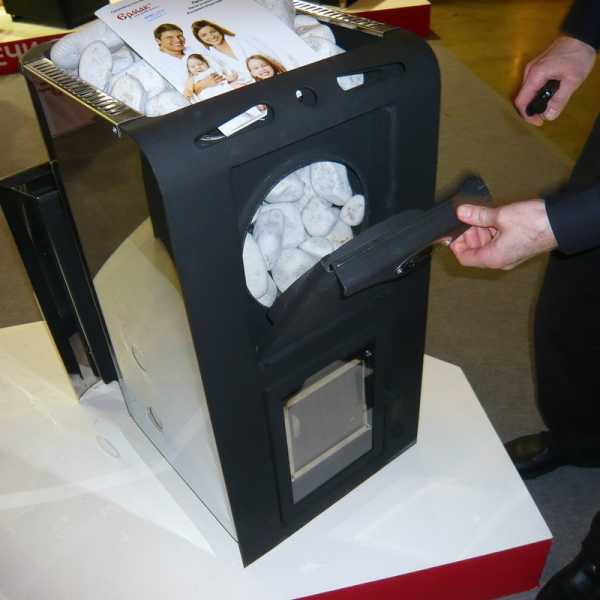

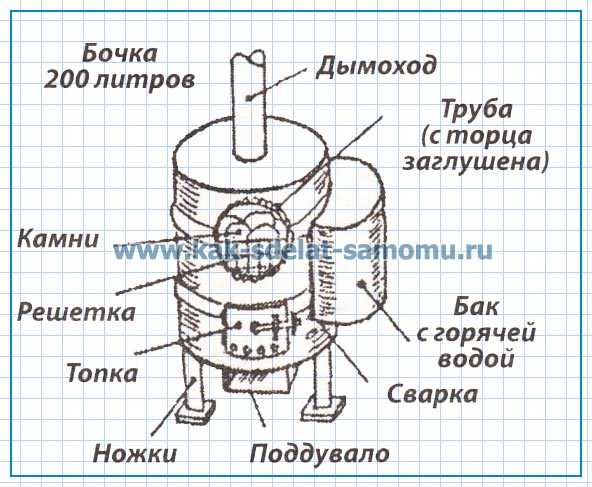

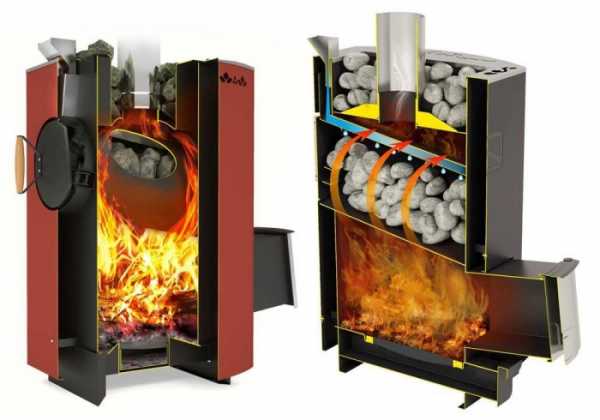

Мастерим металлическую печь-каменку

Металлическое печное оборудование с открытой каменкой бывает трех видов: заводским, собственноручно изготовленным и чугунным.

Чаще всего для такой конструкции характерна незначительная толщина двойных или одинарных стенок. Печь-каменка из стали функционирует благодаря поддержанию непрерывного процесса горения.

Температура сгорания обычно находится в диапазоне 350-500 градусов. Для подобного отопительного устройства чаще всего делают каменку открытого типа.

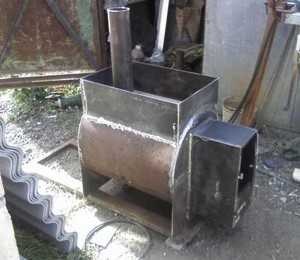

Процесс изготовления металлической печи

Для работы потребуется металл, толщина которого составляет более 5 мм. Если значение будет меньше, агрегат не проработает и семи лет.

Сначала выбираем форму сооружения. Прямоугольная конструкция сложна в исполнении: имеется большое количество сварных швов, а также предусмотрено много процессов по изгибу металла. Умельцы нашли выход: использование обыкновенной бочки или трубы большого диаметра.

Основные шаги при создании металлической печи:

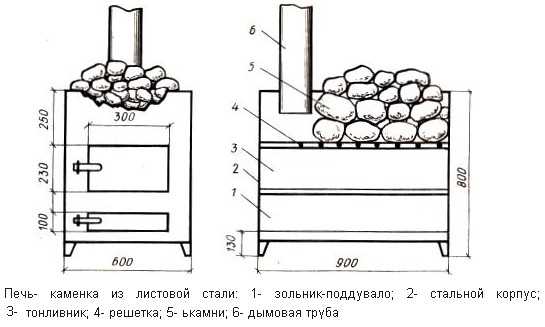

  1. Подготавливаем чертеж, на который переносятся все размеры и пропорции конструкции.
  2. Собираем необходимый для работы материал:
    • болгарку;
    • сварочный аппарат;
    • круги для зачистки и обрезки.
  3. Переходим к изготовлению. Если вес сооружения превышает 600 кг, требуется возведение фундамента как для кирпичной печи.
  4. Берем трубу и отрезаем от нее часть длиной 1 м.
  5. Заготавливаем другой кусок изделия длиной 70 см. Это будет корпус печи. Внизу выполняем прямоугольный проем размером 60х200 мм – поддувало.
  6. Вверху трубы приваривается металлическая пластина, в которой оформляются отверстия. Это позволит закрепить в поддувале колосник.
  7. В середине трубы выполняем следующий проем диаметром 30 см, который необходим для топливной камеры.
  8. Навариваем петли – запорные элементы для дверец.
  9. Обустраиваем каменку над топкой. Для этого кусок трубы размером 30 см ввариваем под прямым углом к стенкам топливной камеры.
  10. Размещаем в каменке камни.
  11. Монтируем трубу для дымохода и выводим ее через крышу.
  12. Отступаем 15 см от каменки и устанавливаем емкость для горячей жидкости. Этот резервуар может быть открытого типа или закрываться съемной крышкой для удобства наполнения и забора воды.
  13. С помощью кругов для зачистки устраняем следы от сварки.

Техника безопасности

Существуют определенные требования пожарной безопасности, соблюдение которых убережет вас от возникновения неприятных ситуаций:

  • печь следует устанавливать на расстоянии не менее 40 см от стен и иных элементов, выполненных из дерева и прочих легковоспламеняющихся материалов;
  • это же расстояние для металлической печи с кирпичным кожухом увеличивается до 70 см, а при отсутствии кирпичной кладки – до 1 м;
  • если площадь помещения небольшая, уменьшить расстояние установки можно, заизолировав стены фольгой или асбокартонными листами.

Похожие статьи:

pechnoedelo.com

Печь-каменка для бани своими руками: строительство из кирпича

Добротная, выложенная своими руками печь-каменка – это гордость хозяина и украшение любой бани. Материалы для нее выбирают также тщательно, как и для других работ. Кирпич должен быть не только ровным и прочным, но и устойчивым к высоким температурам. Конечно, современные технологии привнесли свои коррективы, и сегодня можно приобрести хорошую и функциональную электропечь для бани, но все же пар от каменки, отличается по качеству и считается более полезным для человека.

Оригинальный дизайн печи каменки с выводом топики в моечное отделение. Оригинальный дизайн станет дополнительным украшением бани.

Выбираем конструкцию каменки

Типы печи выкладываемой из кирпича делятся на варианты с открытой каменкой, когда температура нагнетается путем подачи теплой воды на камни и закрытой. Во второй конструкции, пар подается по типу финской сауны.

Хорошо попариться можно только в закрытом типе. Камни греются внутри печи, и в помещение поступает пар без каких-либо примесей. В открытой каменке все обстоит по-другому. При подаче воды, вместе с паром в парилку поступает некоторое количество дыма. И если вентиляция в бане сделана неправильно, то неприятное ощущение будет всегда присутствовать. Именно поэтому, печи с открытыми каменками реже встречаются в небольших банях. Обычно камни укладывают на тэны, отказываясь от старого способа: и дыма нет и пар влажный.

В закрытой системе камни дольше не остывают, не перегревая при этом воздух, хотя температура в парной достигает максимальных показателей. Минусом такой каменки, является относительно долгий прогрев. Но это не проблема для настоящих ценителей русской бани, с закрытой каменкой на дровяном или газовом отоплении. Поэтому сторонников таких печей, сегодня достаточно много.

Для строительства используется огнеупорный кирпич и шамотный камень. Стенки печи выкладываются большей толщины. Вариант в половину камня, используемый для обкладки железных или чугунных печей не подойдет. Выкладывают ее по специальной порядковой схеме. В ней подробно расписывается, как нужно правильно располагать кирпичи по всем рядам, где располагается фурнитура и дополнительные агрегаты, задвижки и дымоотводы.

Шамотный и огнеупорный кирпич, изготавливается широким ассортиментом, поэтому проблем с выбором для создания индивидуального вида не будет.

Правила кладки

При строительстве кирпичной бани, вы уже заимеете определенный опыт работы с камнем, но здесь совершенно иной нужен подход. Если нет опыта кладки печей, не нужно пытаться самостоятельно составлять схему, используйте готовые варианты порядовок, которых предостаточно в интернете.

Для начала на полу, если это деревянная баня, монтируется металлический лист. Но лучше, конечно, заранее предусмотреть место установки и подготовить фундамент под печь. Расположение должно соответствовать правилам пожарной безопасности и важно придерживаться рекомендованных в этом случае 0,5 метров от стены. В банях, построенных из дерева, прилегающее место дополнительно обкладывают негорючими материалами, и зашивают листами оцинкованного или нержавеющего металла. Основу печи, и дымоход выкладывают огнеупорным камнем, а топку шамотным кирпичом. Раствор приготавливают с добавлением огнеупорной глины и добавками шамота. Можно приобрести специализированные составы для таких работ.

Установка зольника снизу печи. Наличие дверки обязательно, это и защита от вылетающих углей и возможность регулирования потока воздуха.

Последовательность сооружения печи

Чтобы в парной была комфортная температура, даже без дополнительного утепления стен, нужно правильно рассчитать габариты каменки. Согласно проверенным нормам, для прогрева парной размерами 1 м/2, нужно не менее 30 кг булыжника. Согласно этому параметру и рассчитывается размер печи, чтобы емкость с камнями помещалась внутри нее.

Для бани в загородном доме, где единовременно будут мыться не более 4 человек, стандартными размерами емкости для камня считаются следующие параметры:

  • высота 240 см;
  • глубина емкости 100 см;
  • ширина 90 см.

Согласно этим показателям, подбирается форма и размер печи. Каменка обкладывается шамотным кирпичом в два ряда. Согласно типу порядовке, будет это запланированная кладка или индивидуальная, во время работы в печи устанавливаются следующие элементы:

  • колосник;
  • бак для воды;
  • дверцы заслонок и прочисток.

Все элементы должны быть изготовлены из чугуна. Обычный металл, покоробится от перепадов температур. При обкладке камнем всех элементов фурнитуры, нужно оставлять с каждой стороны зазор в 5 мм, чтобы металл не разрушил кладку, расширившись при нагреве. Заранее разрабатывается установка дымохода через стену или потолочное отверстие. Обычно в каменках используется второй вариант, с прямым выходом печной трубы через кровельное покрытие.

Удобный вариант печи каменки: зольник и растопник располагаются в одном месте, сверху печи установлен бак для нагрева воды. Отличный способ экономии места в небольших помещениях.

В дровяных печах, нужно продумать устройство зольника. Обычно его располагают непосредственно под топочным отделением, но не ниже 20 см от фундамента печи. Зольник дополнительно позволит регулировать тягу, закрытием или открытием дверки. Размер последней, должен быть достаточным, для беспрепятственного извлечения золы и ее утилизации.

Самым удобным местом установки каменки является вход в парную. Топочное отделение, обычно выводят в предбанник или комнату отдыха, отделывая ее под камин. Таким образом, будет приятнее ожидать прогрева печи за чашкой чая.

После кладки печи, дополнительно промазываются раствором все ряды кирпича. Места выхода дымоотвода дополнительно защищаются термостойкими материалами, а перед топкой, набивается металлический лист, для защиты от выпадающих во время растопки углей. Если поверхность пола выложена плиткой, этого можно не делать, достаточно держать рядом с печью емкость с водой.

Кирпич жаростойкий самый оптимальный вариант, для строительства каменки. Но он довольно дорого стоит. Заменять его другими видами нельзя. Лучше сэкономить на кладке печи разобравшись в нюансах самостоятельной работы, чем использовать непригодный для этого материал.

proekt-banya.ru

Что такое печь-каменка – Отопление, водоснабжение и канализация – подробный справочник

Кроме высокой температуры в русской бане должен быть пар. Это основное условия, которое должно выполняться, когда баня находится еще только в плане. О полезных свойствах пара говорено много, так что оставим все это как тему для другой статьи. Нас же здесь в первую очередь будет интересовать печь каменка, которая и является производителем пара в бане.

Кто не знает, такое название банная печь получила не потому, что этот отопительный прибор изготавливается из камня, а потому, что в ее конструкции есть отсек, заполненный камнями. Они нагреваются от сильного жара печи, затем их поливают водой, кто-то квасом, в результате получается насыщенный пар, такой полезный для человеческого организма.

Традиционно печки для русской бани сооружались из кирпича. В настоящее время многие потребители ищут варианты попроще, но по качеству не хуже кирпичной модели. И такие модели на рынке присутствуют. Изготавливают их из металла, отсюда и простота конструкции и изготовления, и простота монтажа, и возможность немного сэкономить на покупке.

Правда, проще всего, если каменку для бани изготовить своими руками. Для этого вам потребуется металл и сварочный аппарат. Для резки можно использовать болгарку.

Внимание! Своими руками каменку изготовить несложно, но от вас потребуется высокое качество проводимых сварочных работ. На уровне любительской сварки работа считается некачественной.

Эскиз банной печки

Процесс изготовления каменки

В первую очередь вам необходимо выбрать конструкцию прибора. Разновидностей печей для бани такого типа огромное количество. Давайте разберем горизонтальный вариант, изготовленный в виде буржуйки прямоугольного сечения.

Необходимые материалы

  • Металлический лист толщиною 4-5 мм.
  • Труба диаметром 100 мм, которая будет использована для изготовления патрубка под дымоход.
  • Труба или уголок под ножки буржуйки.
  • Колосниковая решетка. Можно купить готовый вариант, а можно изготовить своими руками из металлической арматуры.

Самодельный прибор

Схема сборочного процесса

В самом начале вам необходимо определиться с размерами самой печки. Они прямопропорциональны габаритам помещения парной. То есть, чем больше объем комнаты, тем больше размеры агрегата.

  • Если размеры готовы, то необходимо из металлического листа вырезать стенки печки, пол и потолок. У вас должно получиться шесть парных прямоугольников.
  • В одном из них, который будет выполнять переднюю лицевую стенку, делается болгаркой отверстие для топочной камеры. А ниже отверстие меньшего размера для поддувала.
  • В задней стенке ближе к верхнему краю делается круглое отверстие под дымоход. Тут же из трубы 100 мм вырезается небольшой длины кусок, который к этому отверстию и приваривается.
  • Теперь в соответствие с назначение между собой свариваются все стенки и пол печки каменки для бани. Кроме потолка. У вас должен получиться короб с двумя отверстиями с одной стороны и торчащим патрубком с другой.
  • Теперь внутрь на уровне ниже топочного отверстия, но выше поддувала закрепляется колосниковая решетка.
  • А вот теперь можно приваривать и потолок, то есть, верхнюю часть короба.
  • И последние процессы: снизу привариваются ножки, с лицевой части навешивается на петли дверца топочной камеры, а на поддувало устанавливается заслонка. Дверцу лучше всего с внутренней стороны обклеить асбестовым шнуром, который будет создавать определенную герметизацию при закрывании дверцы.

Каменка с выносной топкой

Все, печь каменка для бани почти готова. Остается только соорудить саму каменку. Для этого вам потребуется еще четыре вырезанных из листа металла прямоугольника. Их высота будет равна половине высоты самой печки (плюс-минус учитывается на ваше усмотрение). А вот ширина двух будет равна длине агрегата, двух других ширине прибора.

Теперь эти элементы необходимо приварить к верхней части, то есть, получится что-то вроде второго этажа открытого типа. Обратите вынимание, что длинные прямоугольники лучше приварить с наклоном в сторону от центра печки. То есть, у вас на корпусе банного отопительного прибора должно получиться приспособление в виде корыта.

Далее, устанавливаете печку по месту, подключаете ее к дымоходу, загружаете корыто камнями и делаете пробную растопку. Если вас все устраивает, то можно каменку эксплуатировать по полной программе.

otepleivode.ru

Печь для бани с закрытой каменкой, фото, видео, чертежи

Существует несколько разновидностей бань, различаемых температурным режимом, особенностями строения, влажностью воздуха. Называются они в честь стран, к которым перечисленные особенности были самыми близкими – турецкая, русская, финская. Нельзя утверждать, что в этих странах на 100% соблюдают правила постройки и особенности, но в большинстве случаев банный «режим» соблюдается. Печь для русской бани с закрытой каменкой считается самой удобной и практичной по сравнению с другими видами подобных конструкций.Печь с закрытой каменкой

Любой из типов бань предполагает свой температурный режим и влажность воздуха:

  • финская сауна. Пар здесь сухой, температура в пределах 80-140оС. Влажность воздуха 1-15%;
  • турецкий хамам. Температура до 45оС, влажность до 100%;
  • русская баня. Температура 60-90оС с влажностью 50-80%. Может быть обустроена печами разных видов, одна из которых – с закрытой каменкой.

Одним из существенных отличительных черт русской бани от других является закрытая каменка. Она позволяет держать требуемый уровень влажности воздуха и температуру. Получается обильный пар, а наличие требуемого количества камней позволяет не остывать им при частом подливании жидкости.

Преимущества закрытой каменки

Пример печей с закрытым типом каменки

Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

  1. Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
  2. Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.
Фирменная печь с закрытым типом каменки

Преимущества закрытых каменок:

  1. Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
  2. Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
  3. Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
  4. Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

Инструкция по созданию каменки своими руками

Работа будет разделена на последовательные шаги. Для построения кирпичной каменки потребуется посчитать необходимый для нее объем. На 1м3 нужно 30 кг камней. Чтобы сделать корпус, нужен кусок трубы из металла, разрезанной вдоль. Диаметр 40 см, длина 60 см. Металлическая или чугунная печь для бани с закрытой каменкой будет вмещать емкость для наполнения водой. Располагаться емкость станет сбоку каменки. Стальные листы навариваются на трубу. Желательно сталь брать не тоньше 5 мм, чтобы не прогорала и не изменяла формы под воздействием высоких температур. Листы будут опорой, когда нужно будет заложить трубу внутрь кладки печи.

Вариант печи с закрытым типом каменки

В месте, где дымоход соприкасается с корпусом печи, требуется приварить металлический экран. Он не допустит выхода горячего воздуха из трубы. Сталь для резервуара с горячей водой должна быть не тоньше 5 мм. сторона, соприкасающаяся с топкой, не должна быть тоньше 10 мм. В печи монтируется дымоход – труба с круглой заслонкой. Она одним концом ставится на бак из металла, а в кирпиче закрепляется с помощью хомутов.

Над печью устанавливается каменка, где укладываются камни. Желательно подобрать такие, чтобы вес их был ниже 200 кг. Прогрев будет проходить быстрей. Сбоку делается окно для плескания туда воды. Желательно вверху, над каменкой, сделать крышку. Можно использовать для этого жесть. Будет открываться, выпускать пар, когда это требуется.Печь с закрытым типом каменки

Важные правила монтажа каменки своими руками

  1. Дверца топки должна быть направлена к выходу, а дверь каменки в противоположную сторону.
  2. Если печь для бани с установленной закрытой каменкойбудет металлическая, необходимо под ней выполнить бетонное основание, которое обеспечит защиту от возгорания. Основание не ниже 30 см, далее укладывается минимум 2 ряда кирпича, соединенные глиняным раствором.
  3. Монтировать печь из металла следует на заранее приготовленную основу. В месте, где будет выходить труба, в кладке печи должно быть утолщение минимум на 10-15 см.
  4. Любые находящиеся в непосредственной близости от печи элементы из дерева важно изолировать теплоизоляционной основой. Далее на поверхность покрывается глиняным слоем.
  5. Труба в месте прохождения через потолок и крышу обрабатывается штукатуркой, поверху промазывается известью.
  6. Кладка для трубы в крыше не должна быть меньше полуметра высотой. Это создаст дополнительный барьер для прохождения искр, которые способны воспламенить конструкцию.
Схема печи с закрытым типом каменки

Процесс создания каменки:

  • толщина любых металлических элементов должна быть выше 10 мм;
  • трубы для постройки хватит 1,5 м. диаметр около 50 см. делится на 2 части: 30% будет для бака, остальное для каменки и топки;
  • корпус кирпичной печи для бани с закрытым типом каменкиделается следующим образом: снизу прорезается отверстие, которое выполнит функцию поддувала. Поверху него приваривается пластина. Металлическими прутами сваривается решетка, которая приваривается над поддувалом в корпусе;
  • для топки следует сделать отверстие. Кусок просто вырезается из трубы в месте, где это необходимо. Он будет использован как дверца. К ней привариваются петли, делается задвижка;
  • сама каменка будет выполнена из куска трубы, который следует приварить над топкой. Высота должна быть не менее 10 см. спереди в трубе делается дверца, сзади труба заваривается;
  • внутри каменки устанавливается решетка из прутов. Туда будут укладываться камни;
  • для большей надежности в месте соприкосновения бака с печью должна быть приварена пластина толщиной не менее 5 мм;
  • устанавливается водяной бак. Стальной круг, толщина не менее 7 мм, где пробивается отверстие для дымохода. Потом круг этот приваривается на бак. Ко дну бака приваривается низ трубы, что позволит избежать проникновения жидкости в топку;
  • верх бака для воды накрывается жестяным или стальным элементом, который желательно сделать с петлями, чтобы была возможность приоткрывать при необходимости. В проем можно будет заливать воду. Для удобного открывания стального элемента сверху бака для воды, к нему приваривается ручка.
1 —бак для нагрева воды; 2 — печка; 3 — труба; 4 — камни; 5 — верхняя крышка; 6 — отверстие для подачи жидкости; 7 — металлический свод; 8— экран; 9—решетка; 10— дверца в топке; 11 — дверца поддувала.

Возвести кладку для печи и сделать ее своими руками несложно, если подойти к этому процессу со всей ответственностью, делать все по рекомендациям. Необходим минимальный строительный опыт, владение сварочным аппаратом и конструкция получится не хуже, чем у заводских аналогов.

jsnip.ru

ДЕЛАЕМ САМИ ПЕЧЬ-КАМЕНКУ ДЛЯ БАНИ ПЕРИОДИЧЕСКОГО ДЕЙСТВИЯ | Своими руками

Надо сказать что хоть я и являюсь, большим любителем сауны, бани, в которых печи построены, образом который описан ниже мне очень нравятся. Многие люди их любят больше, и переносят легче чем сауну (да взять хоть мою жену). Методом описанном в статье построена печь в бане и моего деда – и честно говоря отдых после парилки в такой бане получается лучше и чувствуешь себя после нее легче. Все таки наверное дело в традициях.

О различных вариантах постройки бани своими руками Вы можете прочесть здесь: Баня  своими руками: фото и примеры строительства.

Виды каменок.

Кирпичные банные печи (по другому называемые каменки) бывают 2 типов: периодического и непрерывного действия. Традиционные, настоящие русские бани топились исключительно при помощи печей периодического действия. Раньше, в древности, у них не было труб, и их топили по-чёрному  – то есть дым шел по потолку бани. С дымоходами печи стали делать  только с начала 18 века и бани уже тогда стали топить по белому, то есть так как это мы делаем сейчас.

Печи-каменки периодического действия нельзя топить в то время когда Вы паритесь или моетесь в бане, потому что тогда вместе с паром из печки в баню будет проникать и дым. Эти печки перед тем как идти в баню топят три, пять а то и более часов. Камни, нагреваемые открытым огнём, могут накалиться и до  900°С, и пар из такой печи-каменки отдается такой какой любят ценители парилки – легкий, не обжигающий, сухой и легко переносимый.

Каменки непрерывного действия, в которых булыжники помещаются в изолированные металлические ёмкости, появились сравнительно недавно. Преимущество таких печей в том, что их можно топить и во время банных процедур, а недостаток—что камни, отделённые стенками ёмкости от открытого огня, не прогреваются выше 600°С. Пар в таких каменках получается «сырой», обжигающий тело человека.

Противопожарные мероприятия. При устройстве каменки периодического действия необходимо помнить, что эта конструкция — самая пожароопасная из всех бытовых печей. Тонна булыжника, раскалённого до 900 гардусов, и кирпичная кладка в три-четыре тонны, нагретая до высокой температуры, представляют собой большую потенциальную опасность. Чтобы не случилось беды, при строительстве каменки необходимо соблюдать правила противопожарной безопасности. Правда, специальных правил для каменок нет.

Более того, в последнее время были сняты некоторые запреты и ограничения и бани стали строить, как кому вздумается — необъятных размеров, в два этажа, с камерами каменной засыпки на две тонны и т.д. А это, на мой взгляд, — недопустимо.

Особенности конструкции и кладки каменки.

Печи-каменки имеют конструктивные отличия от других печей бытового назначения. Так, в них не предусмотрены нисходящие дымоходы и, если печь имеет большие размеры, появляется «незанятое» пространство слева и справа от поддувала. Целесообразно использовать его для устройства сквозных ниш-каналов, чтобы хранить в них кочергу, щипцы и другую утварь. Они, кроме всего, увеличивают теплоотдающую поверхность печи.

Чтобы в топливник, который у каменок делают больших размеров, поступало достаточно воздуха для горения дров, поддувало и поддувальная дверка тоже должны быть достаточных размеров.

Для более свободного поступления воздуха в топливник колосники лучше укладывать вдоль поддувала. Но в продаже трудно найти колосники на всю длину (глубину) поддувала, поэтому часто приходится укладывать короткие решётки поперёк поддувала.

Топливник и камеру каменной засыпки футеруют шамотным кирпичом, который лучше класть на мертель (раствор из шамотной глины и шамота со специальными добавками) с отступом от наружных стенок печи 8-10 мм. От высокой температуры футеровка будет расширяться, но зазор защитит наружные стенки печи от растрескивания. Вместо шамота (шамотной «крупы») применять песок не следует. От высокой температуры он разрушается.

Топливник устраивают так, чтобы его высота от колосников поддувала до закладки булыжника составляла 8-9 рядов кладки (56-63 см). Нельзя уменьшать это расстояние, приближая булыжник поближе к огню для более интенсивного нагрева камней. В этом случае результат получится обратный.

Дело в том, что при горении дров самая высокая температура — на вершине пламени. При небольшом расстоянии вершина пламени упрётся в булыжники, на них произойдёт понижение температуры пламени, а несгоревшая сажа осядет на поверхностях камней и в щелях между ними.

Кладка арок своими руками.

Одна из проблем при устройстве больших каменок — устройство колосников, на которых располагаются камни. От высокой температуры и тяжести булыжника колосники постоянно деформируются и выходят из строя. Деформироваться могут даже железнодорожные рельсы, уложенные вместо колосников.

В каменке вместо колосников лучше делать кирпичные арки (или свод с отверстиями), на которые можно положить отрезки рельса. Это создаст надёжное основание для каменной засыпки.

Перед кладкой арки или свода по подготовленной опалубке на постелях кирпича для лучшего сцепления делают насечки. Затем кирпич протирают или моют, кратковременно погружая его в воду. Нужно помнить, что шамотный кирпич сильно мочить не следует.

Сначала кирпич укладывают без раствора — для «пристрелки». При кладке на растворе кирпичи осаживают, слегка пристукивая резиновой киянкой, а замковый осаживают более тщательно. Раствор должен быть средней густоты.

Через час-полтора опалубку необходимо разобрать, а на арку положить 3-4 кирпича. Арка вследствие этого получит предварительное напряжение, чтобы в дальнейшем выдерживать нагрузки от каменной засыпки. Раствор в швах между кирпичами такой арки будет плотным и прочным, а сама она прослужит долго.

Если сложенную арку оставить на опалубке на неделю или дольше, из-за большой усадки кладочного раствора нарушится монолитность кладки (глиняный раствор имеет объёмную усадку до 5%.) Между кирпичами арки образуются невидимые для глаза щели. Чем дольше арка будет оставаться на опалубке, тем слабее она будет.

Камера каменной засыпки.

Размеры окна для выхода пара из камеры каменной засыпки следует предусмотреть такими, чтобы можно было при необходимости пролезть через него в каменку для замены булыжников или колосников, а также для другого ремонта.

Расстояние от рельсов до окна делают не более 50 см (семь рядов кладки). Это обусловлено тем, что верх закладки булыжников всегда должен быть на уровне или ниже полка в парилке. Чем ниже источник пара, тем эффективнее он будет использован. Кроме дверки в окне необходимо устанавливать и внутреннюю заслонку. Благодаря ей стена парилки, противоположная окну, будет меньше нагреваться, а в камере лучше сохранится тепло. Для более интенсивного нагрева засыпки стенки камеры можно облицевать листами огнестойкой стали. Это дорого, неэффективно.

Общую высоту камеры делают с расчётом, чтобы между верхом засыпки и сводом (перекрышей) было не меньше четырёх рядов. При меньшей высоте будет трудно плескать воду на дальние камни. Перекрышу камеры каменной засыпки всегда устраивают на один-два ряда выше перемычки окна камеры. Эта часть камеры является дымосборником — во время растопки каменки он не позволит дыму проникать в помещение парилки.

Между сводом и рядами основного перекрытия печи необходимо оставить осадочный зазор в один ряд кладки. Зазор используется и как дымоход к дымовой трубе, позволяющий устанавливать её на любом углу печи.

Порядовки и сечения печи:

1 — задвижка дымовая; 2 — полоски и уголки; 3 — железнодорожные рельсы Р-70 для укладки на них булыжника; 4 — стальная трубка 050 мм для получения дополнительного пара или подогрева воды; 5 — дверка топочная; 6 — дверка поддувальная; 7 — колосники топки; 8 — булыжник вулканического происхождения; 9 — температурные зазоры; 10 — сквозные ниши-каналы для хранения кочерги, щипцов и других мелких предметов; 11 — заслонка окна выхода пара; 12 — дверка окна выхода пара; 13 — потолочная разделка.

Потолочная разделка.

Самое опасное в пожарном отношении место в парилке — потолок вокруг дымовой трубы. Чтобы это место излишне не нагревалось, трубу в месте прохода сквозь потолок кладут с более толстыми стенками — с потолочной разделкой. Для каменок толщина стенок трубы здесь предусматривается 38 см или же 25 см—с дополнительной теплоизоляцией.

Наружные размеры разделки трубы составляют 76×76 см. Но в месте прохода трубы в потолке устраивают проём больших размеров — 86×86 см. Зазоры в 5 см с каждой стороны между кирпичом и материалом потолка заполняют базальтовой ватой или другим несгораемым материалом.

Обычный кирпич начинает разрушается при температуре 700°С, поэтому потолочную разделку лучше класть из шамотного кирпича. Для большей декоративности некоторые детали печи (расширение в нижней части, юбку, элементы разделки) можно сделать из кирпичей, отличающихся от остальных по цвету.

Необходимые для постройки печи-каменки материалы

Кирпич красный

М200

1000 шт.

Кирпич шамотный

Ш-8

450 шт.

Кирпич шамотный клиновидный

Ш-55

80 шт.

Задвижка дымовая

260×260 мм

1 шт.

Уголок стальной

65x65x5 мм

14 м

Полоса стальная

50×5 мм

2,5 м

Трубка стальная жаростойкая

050 мм

1,5м

Рельс железнодорожный

Р-70

2,5 м

Дверка топочная

280х 250 мм

1 шт.

Дверка поддувальная

210×250 мм

1 шт.

Решётки колосниковые

200×300 мм

6 шт.

Заслонка для выхода пара

Изготовить по месту

1 шт.

Дверка для выхода пара

Изготовить по месту

1 шт.

Глина шамотная

170 кг

Шамот

170 кг

Глина, песок горный

По потребности

Булыжник вулканического происхождения


ПЕЧКИ ДЛЯ БАНИ СВОИМИ РУКАМИ- ВАРИАНТЫ ОТ ЧИТАТЕЛЕЙ


Делаем каменку для бани из буржуйки своими руками

Баня для дачника – не роскошь, а первейшая необходимость. А коли так, она нуждается в простой, экономичной и эффективной топке.

Такую «печку из бочки» для бани я сделал из двух собственно  металлических бочек. В качестве печки нужно взять бочку емкостью 200 л, а вторую бочку, поменьше, можно приварить к первой и использовать для нагрева воды. Такую бочку емкостью 90-100 л я приварил к печке. Но при этом подогнул одну из ее стенок так, чтобы будущая емкость для воды хорошо прилегала к стенке печки.

А спереди в печи вырезал отверстие под трубу, которую наполнил камнями для накопления тепла. Обрезал трубу по ширине печи. С одного конца заглушил ее и вставил в отверстие печи, а затем обварил по торцу. Чтобы камни не выпадали из печи, я сделал специальную решетку (см. рис.).

Затем я прорезал квадратное отверстие для топки, сделал дверку и поддувало. Каждый дачник должен установить печь таким образом, чтобы было удобно ее обслуживать и «поддавать парку».

Считаю, что моя печка соответствует таким требованиям, как простота, дешевизна и надежность. Особенно радует, что идти мыться в такую баньку можно буквально уже через полчаса после растопки.

© Автор: Н.Степанов


ПЕЧЬ «МЕЧТА ПАРИЛЬЩИКА» СВОИМИ РУКАМИ

ПОСЛЕ ПЕРЕЕЗДА ИЗ КВАРТИРЫ НА ДАЧУ РЕШИЛ ПРИВЕСТИ В ПОРЯДОК БАНЮ, ВЕДЬ БЕЗ НЕЕ В ДЕРЕВНЕ НЕ ОБОЙТИСЬ. САМО СТРОЕНИЕ БЫЛО ЕЩЕ КРЕПКОЕ И НАДЕЖНОЕ, А ВОТ ПЕЧЬ ПРИШЛОСЬ НЕМНОГО ПЕРЕДЕЛАТЬ, ЧТОБЫ ПОЛУЧИТЬ ХОРОШИЙ ПАР И НУЖНУЮ ТЕМПЕРАТУРУ В ПАРИЛКЕ.

чертеж банной печки

Изготовление

Учитывая размеры старой печи и помещения, подготовил чертеж новой конструкции (см. рис.). Частично разобрал старую печь, оставив лишь топку с трубой-дожигателем. Трещины на кладке замазал глиной.

Из листовой стали толщиной 10 мм по чертежу сварил прямоугольный короб для каменки и бак для воды. В каменке вырезал необходимые проемы для дверок со стороны парной (фото 1) и моечной (фото 2). а также отверстия под трубу-дожигатель. В последней со стороны парной вырезал прямоугольный проем и закрыл его дверцей (см. фото 1 п. 1).

Готовую каменку установил на топку, нанизав ее на трубу, стыки сверху и снизу заварил. На каменке смонтировал дымоход.

На топке закрепил бак для воды (фото 3). Прилегающие к печи стены моечного отделения зашил жестью в целях пожарной безопасности.

Для лучшей подачи тепла в парную под дверцами каменки просверлил девять отверстий d 20 мм (фото 4) Корпус каменки и бак покрасил термостойкой серебрянкой, а печь побелил.

Испытания

Когда затопил печь, баня размером 2,3×3,3×2 м прогрелась до готовности за 1,5-2 часа. Бак с водой на 100 л нагревается за то же время до температуры 95-100 град. Для продления банных процедур, благодаря трубе с дожигателем, можно подбрасывать дрова по 3 полена в час.

Преимущества печи

Три позиции прогрева помещений:

А — дверцы каменки в парной и в мойке открыты — одновременный прогрев двух помещений.

Б—дверца каменки в парной закрыта, а в мойке открыта — больше тепла в моечном отделении. Наоборот—ускоренный прогрев парилки.

В — Все дверцы закрыты — режим накопления жара в каменке.

Два режима топки:

А — при полностью открытой поддувальной дверце — максимально быстрый прогрев бани.

Б—при прикрытой дверце — поддержка тепла в бане, например, в летнее время.

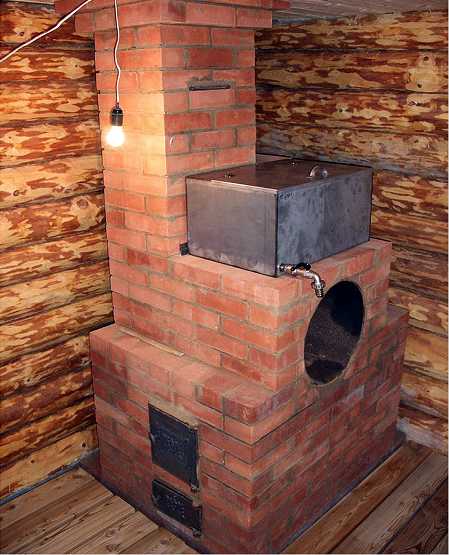

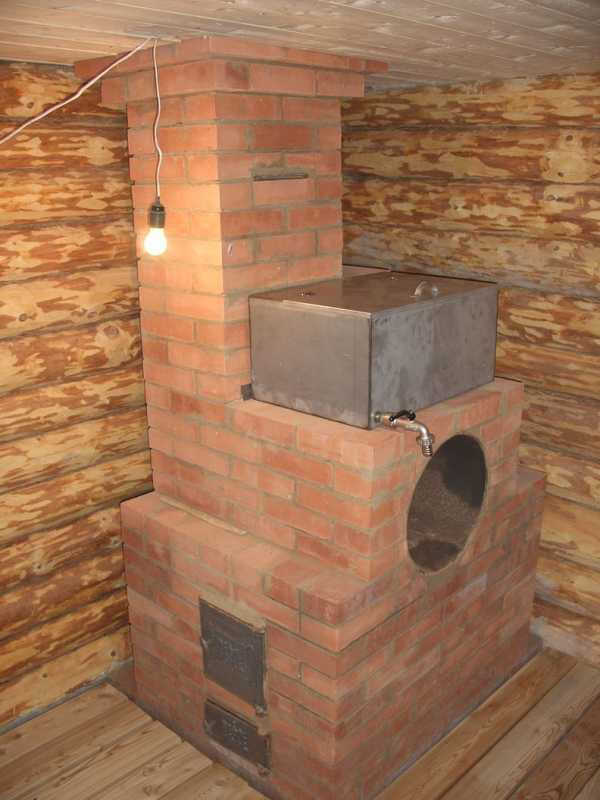

Широкое окно каменки в парном отделении позволяет безопасно лить воду на горячие камни.

© Автор: Матвейчук, г. Заводоуковск. Фото автора


Какая печь лучше?

Главное в бане — печь-каменка. Раньше ее строили из кирпича. Сейчас можно просто купить готовую металлическую конструкцию. Главное, среди множества вариантов правильно выбрать то, что нужно.

Все печи-каменки по типу применяемого энергоносителя делятся на три вида: дровяные, электрические и газовые.

Дровяные

+ Минимальное образование дыма и отсутствие гари, а значит, процедура принятия бани будет не только полезна, но и безопасна для здоровья.

+ Во всех моделях применяются специальные элементы, исключающие риск получения ожога.

+ Разнообразие форм и цвета.

+ Дешевле электро- и газокаменок.

На камнях собирается сажа и ее нужно регулярно убирать.

Электрические

+ Отсутствие необходимости устройства дымохода.

+ Экологичны. Исключены любые загрязнения.

+ Имеют систему контроля и регулирования температуры.

– Высокое энергопотребление 1 кВт/1 кв. м.

Газовые

+ Очень быстро прогревают оба помещения.

+ Способны хорошо нагревать воду. Применяется схема прохождения дымохода через специальный бак.

– Необходимость наличия газопровода на участке.

© Автор: Евгений Павлов

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. РЕКОМЕНДУЕМ — ПРОВЕРЕНО 100% ЕСТЬ ОТЗЫВЫ.

Реклама

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

  • Переносной стол – гриль своими руками (фото + чертежи) Как сделать своими руками передвижной…
  • Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса…
  • Условные обозначения: напольные покрытия, ламинат, керамическая плитка Ламинат и плитка – условные…
  • Скамейка для бани своими руками – фото Лавочка для бани – как…
  • Сарай своими руками – от фундамента до крыши (+чертежи) Как построить недорогой каркасный сарайФундамент…
  • Материалы для строительства садовых прудов и бассейнов своими руками Какие материалы потребуются для самостоятельного…
  • Угловой шкаф своими руками – как сделать угловой шкаф для прихожей, спальни самому Угловой шкаф — купе для…

    Подпишитесь на обновления в наших группах.

    Будем друзьями!


  • kak-svoimi-rukami.com

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
