Схема подключения инфракрасного теплого пола + фото и видео

Краткое содержание

• 1 Что представляет собой инфракрасный теплый пол?
• 2 Укладка и подключение напольного отопления пленочного типа
• 3 Подготовка основания
• 4 Расчет напольного отопления
• 5 Устройство напольного отопления
• 6 Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Инфракрасный пленочный теплый пол используется под разные типы декоративного покрытия – плитку, паркетную доску, линолеум и другие. Схема его укладки своими руками достаточно проста. Получить готовое напольное отопление можно за несколько часов.

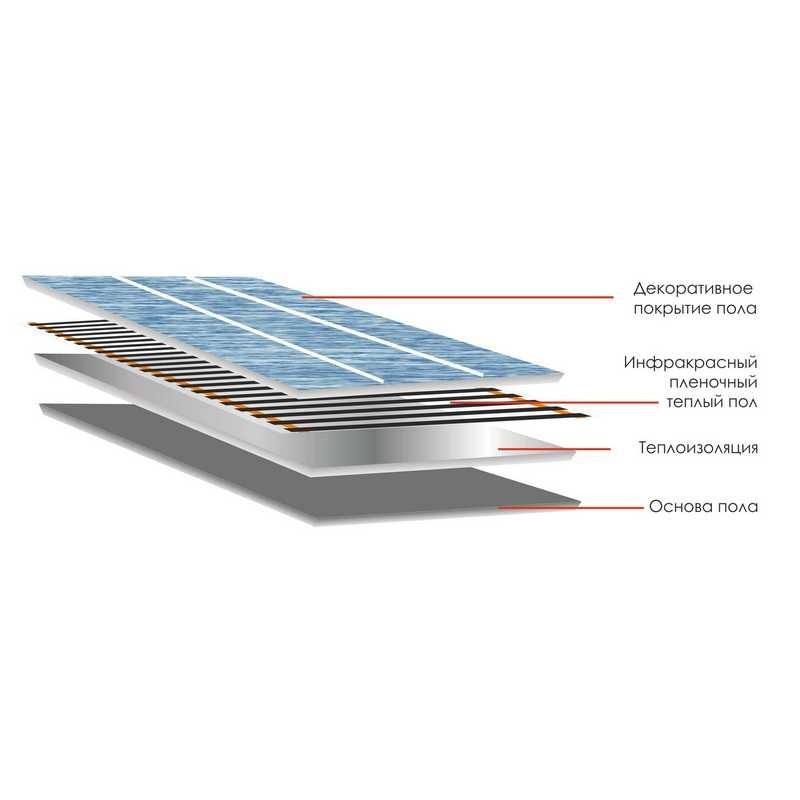

Инфракрасный пленочный теплый пол под декоративные покрытия

Что представляет собой инфракрасный теплый пол?

Данный вид напольного отопления формируется из нагревательных элементов пленочного типа. Их изготовляют из полиэтилена. Внутри пленочный пол заполнен карбоновой пастой.

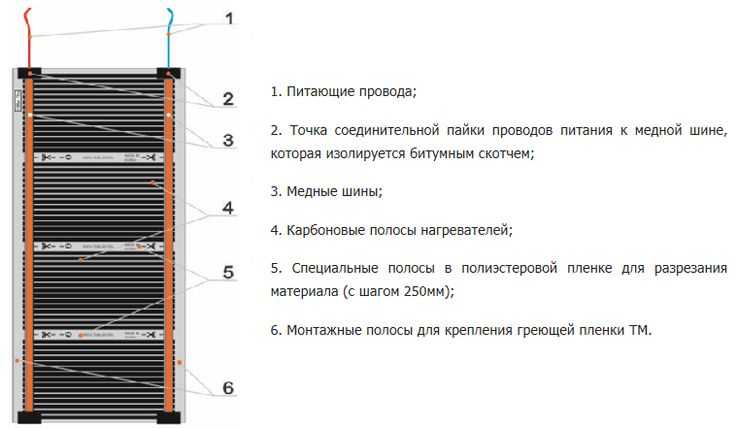

Устройство пленочного пола

Отдельные нагревательные участки соединены между собой медными шинами, которые также впаяны в конструкцию.

Когда пленочный пол подключают к сети, карбоновые элементы начинают выделять тепло. Образовавшееся инфракрасное излучение характеризуется длиной волны от 5 до 20 мкм.

Особенностью данной отопительной системы считается то, что она не пересушивает воздух, что наблюдается при использовании традиционных радиаторов. Создаваемая среда является максимально комфортной для человека.

Теплый воздух концентрируется на уровне до 1,5 м. Сверху температура немного ниже. Такие параметры воздуха считаются идеальными для пребывания человека.

Также преимуществом данной системы является то, что произведенное ею инфракрасное излучение нагревает все окружающие предметы. Таким простым способом в несколько раз повышается ее эффективность. При этом полностью отсутствует негативное влияние на человека или домашних животных.

Укладка и подключение напольного отопления пленочного типа

Установить теплый пленочный пол своими руками не составит труда, если знать несколько секретов и следовать инструкции от производителей.

Пошаговая инструкция подключения пленочного теплого пола своими руками

Подготовка основания

Пленочный пол можно укладывать на старое покрытие. В этом случае существуют лишь ограничения к качеству основания. Оно должно быть ровным, а перепады – не больше 3 мм. Если основание не соответствует стандартам, заливается тонкая стяжка.

[ads-mob-1][ads-pc-1] На следующем этапе готовится место для установки терморегулятора. В стене на высоте 20-25 см от поверхности пола при помощи дрели со специальной насадкой проделывается отверстие глубиной 1-2 см (размер зависит от модели терморегулятора). От углубления прорезывается штроба, которая должна доходить до пола. В дальнейшем в образовавшуюся канавку будут укладываться кабели для подключения напольного отопления к сети и терморегулятору. Как выглядит один из вариантов пирога инфракрасного подогрева пола

Также для получения эффективной системы под нагревательные элементы необходимо укладывать гидроизоляцию. Можно использовать обычную полиэтиленовую пленку толщиной не меньше 50 мкм. Во время укладки все стыки надежно герметизируют клейкой лентой.

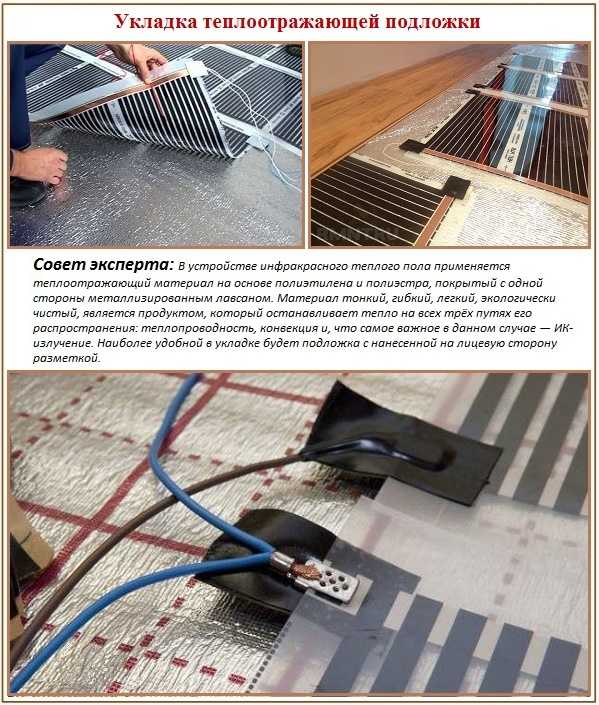

После установки полиэтиленовой пленки производится монтаж теплоизоляции своими руками. Основой данного материала должна быть металлизированная лавсановая или полипропиленовая пленка. Использовать теплоизоляцию с покрытием из алюминиевой фольги недопустимо.

Расчет напольного отопления

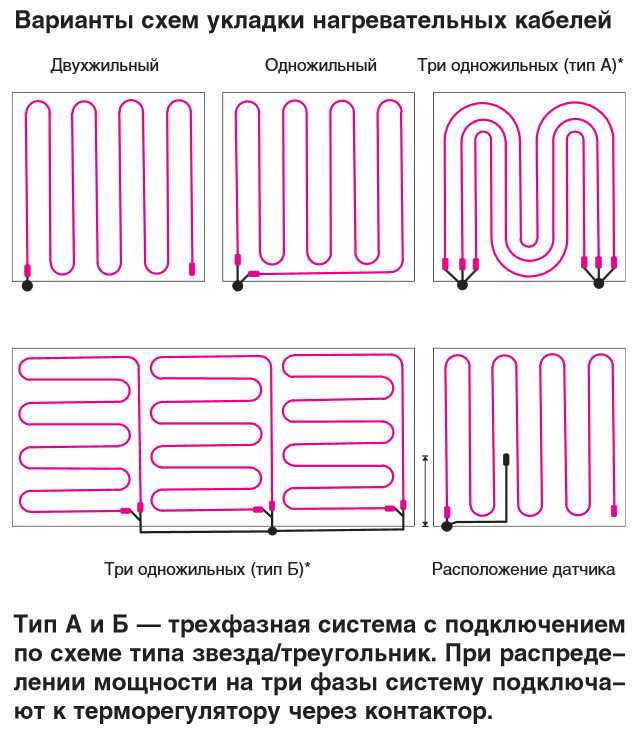

Схема укладки своими руками инфракрасного отопления подразумевает:

• нежелательно устанавливать пленочный теплый пол под массивную мебель, бытовые приборы; Правильное подключение инфракрасного теплого пола в комнате с мебелью
• площадь, которую будут занимать нагревательные элементы, должна составлять не меньше 70%. При меньшем значении эффективность отопления будет небольшой;
• перед монтажом термопленки составляют план размещения всех элементов. Ее разрезают своими руками по размеченным линиям, чтобы получить куски оптимального размера. Делать это в другом месте запрещено, поскольку можно повредить нагревательные элементы;
• первая полоса термопленки должна размещаться на расстоянии 10 см от стены.

Устройство напольного отопления

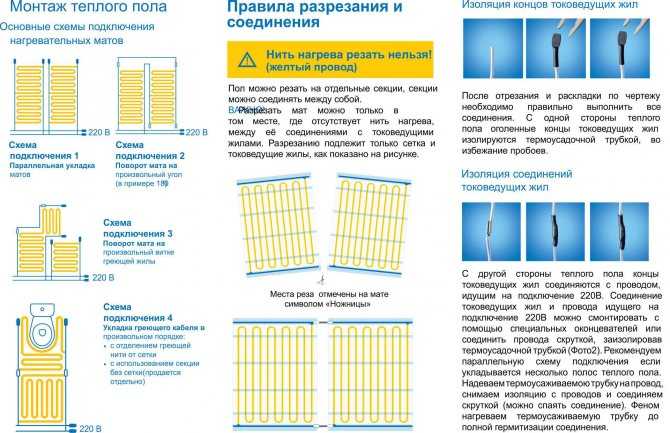

Схема укладки и подключения нагревательных элементов своими руками выглядит следующим образом:

• Монтаж термопленки происходит по направлению к стене, где будет размещаться терморегулятор. Какой стороной ее укладывать – не зависит от производителя или мощности нагревательных элементов. Любая термопленка устанавливается медной полосой вниз. Отдельные полосы не должны находить друг на друга. Устройство греющей плёнки
• Токоведущий провод зачищают на конце (8-10 мм). Подготовленный хвостик устанавливают внутрь контактного зажима.
• Зажим вместе с проводами устанавливается на пленочный нагревательный элемент. Один его конец должен располагаться на медной шине, а второй – внутри конструкции. Для надежной фиксации используют плоскогубцы.
• Изоляцию места обреза медной шины и место подключение электропровода проводят при помощи винил-мастичного скотча.
• Количество мест соединения должно быть минимально, но для эффективной работы максимальная длина одной полосы – 8 м. Все элементы соединяются между собой параллельно. В месте подключения проводов к зажимам приклеивается квадратик битумной изоляции с запасом сверху и снизу
• Перед подключением системы к терморегулятору производят ее испытание. Важно выяснить, какая нагрузка будет приходиться на прибор. Если она как минимум на 20% меньше, чем значение, которое указано в паспорте терморегулятора, можно продолжать монтаж напольного отопления.
• Установка датчика температуры осуществляется под пленкой ближе к середине второй секции. Для его монтажа необходимо вырезать отверстие в теплоизоляционном материале и основании соответствующего размера. Для прокладки кабеля к терморегулятору также нужно сделать небольшую канавку.
• Провода, через которые происходит подключение инфракрасного теплого пола к терморегулятору и сети, отводят к плинтусу. Это уменьшит уровень давления на них от напольного покрытия. Для их отвода в теплоизоляционной подложке делают неглубокую канавку. После укладки проводов их фиксируют скотчем. Около стены кабели не должны выступать за теплоизоляцию. Для этого на данном участке делают более глубокий желобок для их установки. Инструкция по монтажу нагревательной пленки

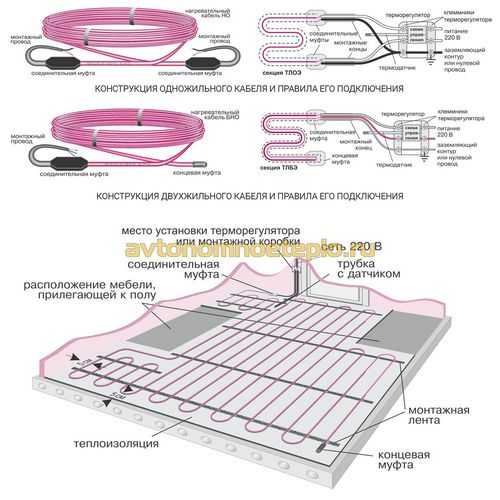

• Нагревательные элементы подключаются к терморегулятору по тому же принципу, что и другие системы напольного отопления. Схема монтажа указывается производителем на корпусе прибора. Чаще всего к 1, 2 гнезду подключается кабель от сети, к 3, 4 – теплый пол, 6, 7 – датчик температуры. Заземляющие провода соединяются между собой клеммой.
• После подключения всех элементов системы к терморегулятору запускают в работу теплый пол. Для тестирования отопления задают максимальную температуру, которая будет обеспечивать оптимальные условия в помещении. При таком режиме не должно происходить перегрева или искрения в местах установки контактов. Теплый пол должен иметь стабильную температуру по всей поверхности.

Если монтаж теплого пола своими руками прошла успешно, переходят к установке выбранного напольного покрытия. Под него обязательно укладывают полиэтиленовую пленку, чтобы защитить систему от влаги.
[ads-pc-2][ads-mob-2]

Видео: Подробная инструкция по установке инфракрасного пленочного теплого пола калео

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Монтаж полосатого теплого пола под ламинат и паркет

Содержание

• Меры безопасности и предосторожности
• Необходимые для монтажа комплектующие и инструменты
• Предварительная подготовка
• Установка терморегулятора
• Укладка теплоизоляционного слоя
• Установка датчика температуры пола
• Укладка полосатой инфракрасной пленки
• Подключение проводов
• Проверка системы
• Укладка финишного покрытия

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под ламинат, паркет, ПВХ-плитку Вам потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин.
  Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного слоя.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

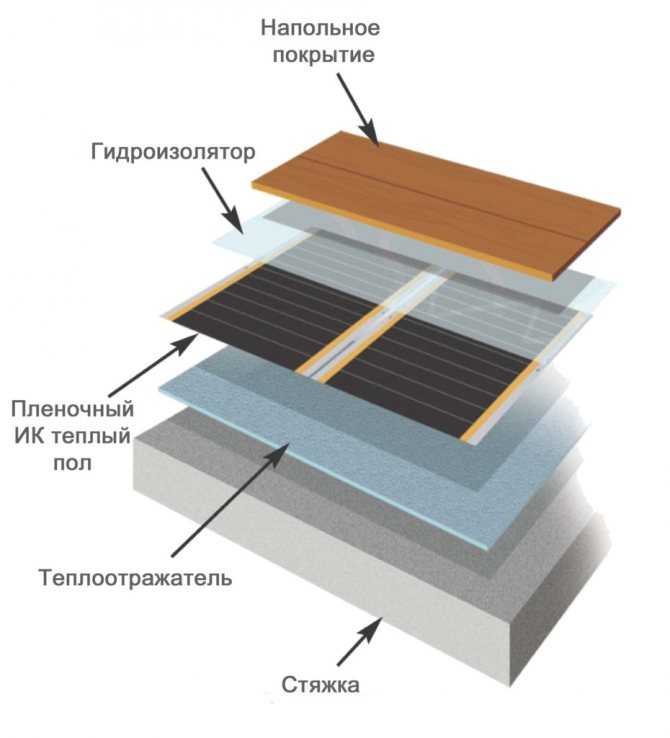

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

4.

Установка терморегулятора

Выбор места установки терморегулятора

Узнать подробнее об установке терморегулятора и подключении электрических проводов можно в статье «Подключение терморегулятора к теплому полу».

5.

Укладка теплоизоляционного слоя

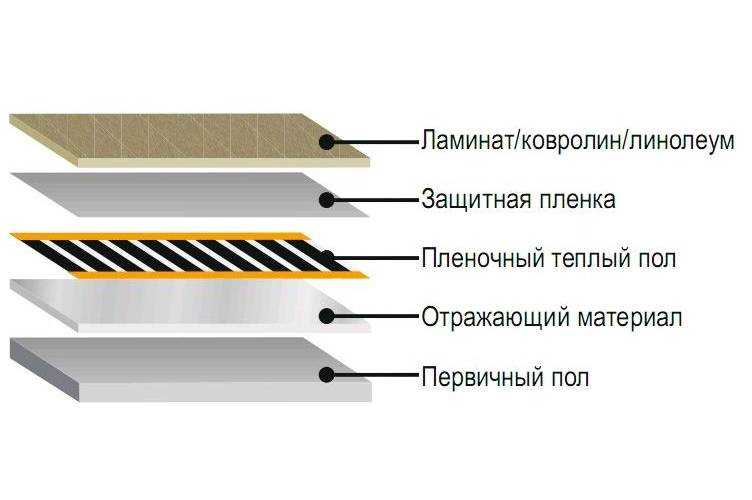

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

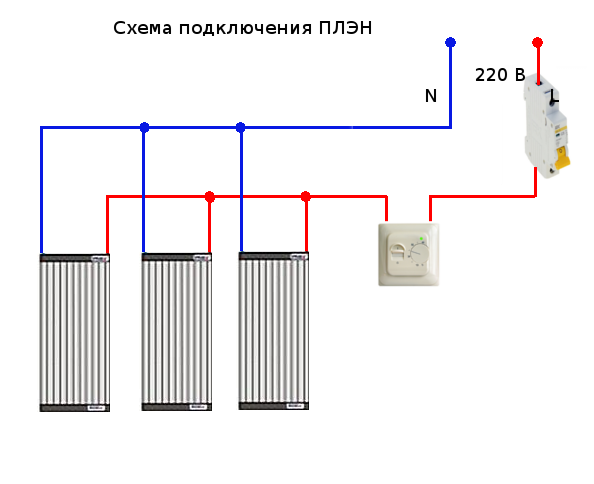

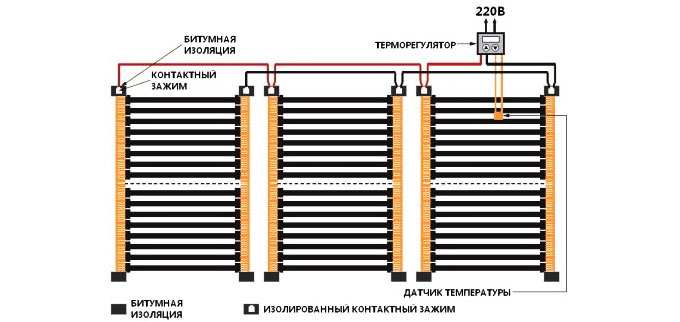

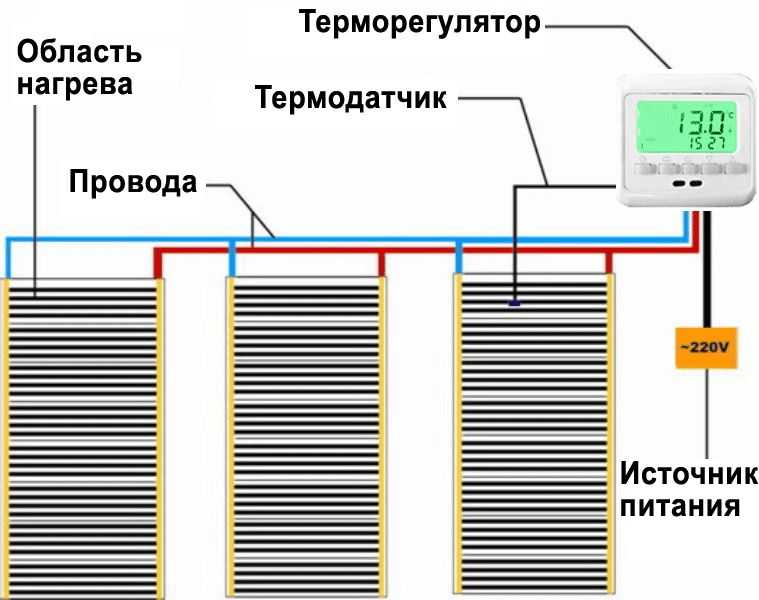

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

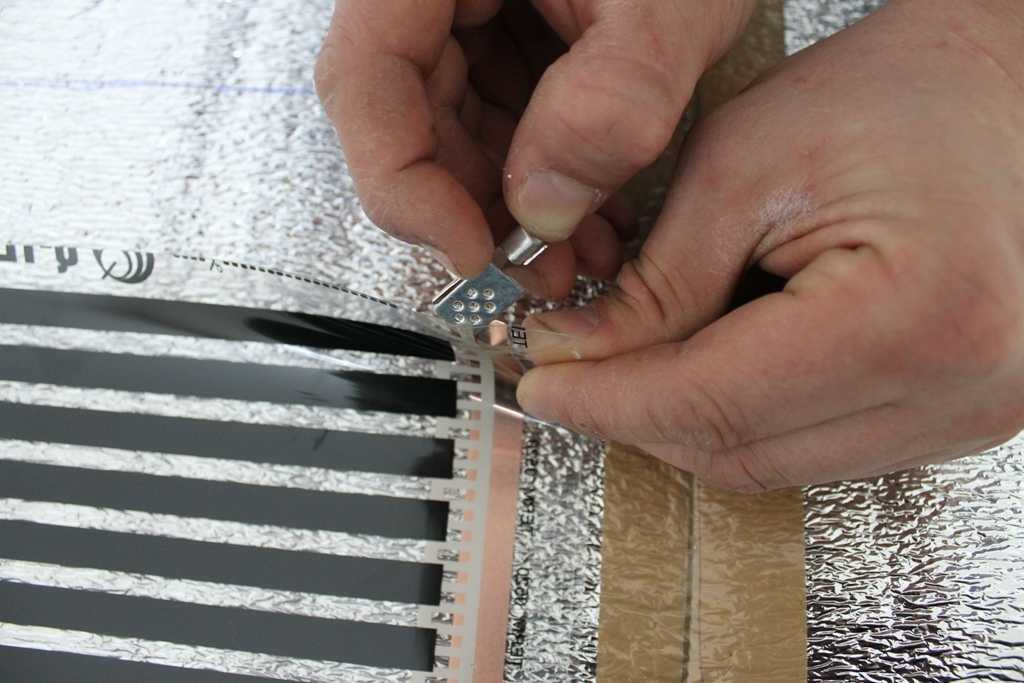

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

caleo BVF Нагревательная пленка Инструкция по эксплуатации

Нагревательная пленка BVF
Инструкция по эксплуатации

ВВЕДЕНИЕ

Применение
Профессиональное проектирование и монтаж систем отопления CALEO гарантирует высочайшее качество. В целях обеспечения долговременной и надежной работы системы монтаж нагревательных пленок может производиться только профессиональным электриком, имеющим квалификацию BFV Heating Solutions Ltd.
В качестве первого шага у клиента должна быть получена подробная информация о горизонтальных и вертикальных строительных конструкциях, проемах, отделочных материалах пола и желаемом использовании помещения. Имея все необходимые данные для расчета теплопотерь и геометрических особенностей здания, наши коллеги направляют Клиентам подробные расценки с указанием необходимых задач, которые необходимо выполнить перед монтажом Клиентом, а также детали планируемой системы (покрываемые площади, установленные отопительные и необходимые электрические мощности, контроль и т.д.)

Как проектировать
При проектировании наших систем отопления мы настоятельно рекомендуем учитывать следующие факторы:

• технические параметры строительных конструкций
• требования заказчика
• Определить, требуется основное или комфортное отопление
• Тип
• Имеющаяся свободная высота при потолочном отоплении

Соответствующая теплопроизводительность определяется – при планировании основного отопления – на основе энергетической и тепловой изоляции. свойства здания. Значения теплоизоляции горизонтальных и вертикальных конструкций, проемов, климатического положения и желаемой функции для определения фактических значений тепловых потерь и требуемой теплопроизводительности блоков.
Следующая таблица иллюстрирует пригодность пленочных обогревателей CALEO определенной мощности для зданий с разным классом потерь энергии.

	Первичное отопление			Комфортное отопление
Caleo	A+-B Категория	B-D Категория	. E	B – A+ категория	хуже, чем кат. B
80 Вт/м2
130 W/m2
160 W/m2

9011 2 . Никогда не используйте пленочные обогреватели мощностью 160 Вт/м2 и 210 Вт/м2 в конструкции пола.

	Нагрев напольного уровня	Потолочный нагрев
Caleo	Reg	Direct
80 W/M2	. 0044
130 Вт/M2
160 Вт/M2

0051 Rated input frequency

Модель	Номинальная потребляемая мощность	Ширина (мм)	Номинальное напряжение
Caleo_EU080030KR	80 W/m2	300	230 V	50 Hz
Caleo_EU080040KR	80 W/m2	400	230 V	50 Hz
Caleo_EU080050KR	80 W/m2	500	230 V	50 Hz
Caleo_EU080060KR	80 W/m2	600	230 V	50 Hz
Caleo_EU080080KR	80 W/m2	800	230 V	50 Hz
Caleo_EU080100KR	80 W/m2	1000	230 V	50 Hz
Caleo_EU130030KR	130 W/m2	300	230 V	50 Hz
Caleo_EU130040KR	130 W/m2	400	230 V	50 Hz
Caleo_EU130050KR	130 W/m2	500	230 V	50 Hz
Caleo_EU130060KR	130 W/m2	600	230 V	50 Hz
Caleo_EU130080KR	130 Вт/M2	800	230 V	50 Гц
CALEO_EU130100KR	.	Caleo_EU160030KR	160 W/m2	300	230 V	50 Hz
Caleo_EU160040KR	160 W/m2	400	230 V	50 Hz
Caleo_EU160050KR	160 W /m2	500	230 V	50 Hz
Caleo_EU160060KR	160 W/m2	600	230 V	50 Hz
Caleo_EU160080KR	160 W/m2	800	230 V	50 Hz
Caleo_EU160100KR	160 W/m2	1000	230 V	50 Hz

CHOOSING SYSTEM TYPE

CALEO системы отопления устанавливаются в соответствии с требованиями пользователей и соответствуют техническим параметрам каждого здания. Определенные отделочные слои определяют тип системы.
Следующие типы систем используются следующим образом:

CALEO REG
Пленочный утеплитель для ламинированных полов

• Существующее выровненное основание (поскольку основной обогрев должен быть на промежуточной плите или утепленной плите основания)
• Пенопластовые плиты XPS толщиной 4-6 мм, закрепленные силовой лентой по всей поверхности
• Пленочный нагреватель CALEO, закрепленный силовой лентой
• Соединительные кабели, электрическая изоляция, датчик ограничения температуры, встроенный в пенопласт XPS
• Влагозащита из полиэтилена, покрывающая всю поверхность, толщиной 0,15-0,2 мм
• Ламинированный пол Click-type толщиной 4–14 мм, подходящий для полов с подогревом

CALEO DIRECT
Любой потолок с минимальной свободной высотой 100 мм 15 мм

Изоляция из негорючей минеральной ваты толщиной 2-5 см, вмонтированная в гипсокартонные профили

Пленочный нагреватель CALEO, закрепленный силовой лентой параллельно гипсокартонным профилям

Соединительные кабели, электрическая изоляция, датчик ограничения температуры на поверхности пленочного нагревателя, закрепленный с питанием лента для структуры

Негорючее гипсокартонное покрытие с поверхностной обработкой пластиковой сеткой для армирования

Система 1 CALEO REG

сверхтонкая система теплого пола

8 Собрать информацию о конструкциях и сообщить Заказчику необходимые подготовительные работы перед установкой. Система теплого пола CALEO REG требует минимальной толщины.
Установка проста и быстра.

ОСНОВА

• CALEO Reg может быть установлен в качестве системы основного отопления на фундаментной плите с достаточной первичной теплоизоляцией внизу или на промежуточной плите с отапливаемой площадью ниже устанавливается
• Основание должно быть сухим, обеспыленным, выровненным

ОТДЕЛКА ПОЛА

• Покрытием может быть ламинированный пол или штучный паркет толщиной не более 14 мм.
  Никогда не используйте CALEO FILM HEATER под керамической напольной плиткой или ковром.

ПЛЕНОЧНЫЙ НАГРЕВАТЕЛЬ

• В зависимости от требуемой теплопроизводительности типы пленок, подходящие для системы CALEO Reg: мощность 80 Вт/м2 или 130 Вт/м2 при ширине 50 см или 80 см.
• Всегда используйте программу расчета, предоставленную BFV, для определения минимальной поверхности нагрева и мощности.
• В случае системы первичного отопления минимальное покрытие пленочного нагревателя должно превышать 80 %, в идеале 90%.
• Старайтесь не использовать разные мощности в одной комнате. По возможности не смешивайте пленку разной ширины в помещении.


Пленочные утеплители укладываются с зазором не более 5 см при напольном отоплении Caleo REG (рекомендуется соблюдать расстояние 1-3 см), от стен допускается расстояние 10-15 см.
Из отапливаемой площади вычитается площадь, занимаемая стационарной мебелью. Любую другую мебель рекомендуется держать на ножках. Окончательная компоновка пленочных нагревателей при необходимости корректируется на месте под фактические параметры.

Система 2 CALEO DIRECT

система потолочного отопления

Система CALEO DIRECT рекомендуется для зданий, где установка напольного отопления невозможна (отсутствие изоляции пола или несменные напольные покрытия) Также предлагаем оборудовать помещения с системой CALEO DIRECT, когда поверхность пола мала для передачи достаточной теплопроизводительности (например, спальня).
В зависимости от мощности система CALEO DIRECT идеально подходит как для основного, так и для комфортного отопления.

ПОТОЛОЧНАЯ КОНСТРУКЦИЯ

• Стеновая или потолочная конструкция должна быть сухой и способной выдержать нагрузку подвесной гипсокартонной системы
• Системе требуется не менее 100 мм свободной внутренней высоты. При определении располагаемой свободной высоты помещений также проверяйте проемы

ГИПИСОКАРТОН

• Профили подвесного потолка устанавливаются параллельно на расстоянии 40 см. Для изоляции используйте негорючую минеральную вату между профилями толщиной мин. 20 мм, идеально от 50 мм
  или выше

ПЛЕНОЧНЫЙ НАГРЕВАТЕЛЬ

• Для системы CALEO DIRECT мы рекомендуем только элементы пленочного нагревателя мощностью 160 Вт/м2 шириной 30 см
• Всегда используйте программу расчета, предоставленную BFV, для определения минимальной поверхности нагрева и мощности
• Минимальное покрытие пленочного нагревателя должно всегда соответствовать фактически рассчитанным мощностям.
  Обратите внимание на равномерное распределение линий пленочного обогревателя в потолочной конструкции
• В случае комфортного отопления сосредоточить мощность на зонах комфорта пребывания

ПЛЕНОЧНЫЙ ОБОГРЕВАТЕЛЬ

• Для системы CALEO DIRECT рекомендуем только элементы пленочного обогрева мощностью 160 Вт/м2 при ширине 30 см
• Всегда использовать дизайн программа, предоставляемая BFV, для определения минимальной поверхности нагрева и мощности
• Минимальная площадь покрытия пленочного нагревателя должна всегда соответствовать фактически рассчитанной мощности.
  Обратите внимание на равномерное распределение линий пленочного обогревателя в потолочной конструкции
• В случае комфортного отопления концентрирует мощности в зонах комфорта пребывания


В случае комфортного отопления систему Caleo DIRECT можно устанавливать независимо от расстановки мебели, однако рекомендуется размещать отопление элементы над зоной комфорта (например, кровать, стол или кушетка) и концентрируются на зонах с повышенными потерями тепла (капитальные стены, внешние проемы). Пожалуйста, обратите внимание на положение освещения во время установки.
Окончательная компоновка пленочных нагревателей при необходимости корректируется на месте под фактические параметры.

Предложенный порядок слоев
Caleo Reg
Система нагрева по этажам пола

Предлагаемый заказ слоев Caleo reg Shin-Layer System	Предлагаемый заказ на Layers Coleo Caleo 5 и настенного отопления

Подогрев полов под ламинат и другие плавающие полы

• Плавающий пол (ламинат)
• PE FOIL
• CALEO PEALING Пленка
• Изоляционная плата XPS
• Изолированная бетонная основа

Обывание нагрева 70023

23

Структура

23

Структура

Структура

Структура

Структура

2

или стенка.

Изоляция ROCKWOOL

Греющая пленка CALEO

Подвесной потолок (гипсокартон)

ИНСТРУКЦИЯ ПО БЕЗОПАСНОСТИ

СЛЕДУЙТЕ ЭТАПАМ ДЛЯ БЕЗОПАСНОЙ УСТАНОВКИ

Подготовка перед установкой

A. Подтвердите электрическую мощность места установки.
Должно хватить для размещения всего выхода пленки.
B. Убедитесь, что основание чистое, жесткое, ровное, ровное, без трещин и предметов, которые могут повредить пленку.
C. Определите необходимое количество термостатов и местонахождение каждого термостата.
D. Просверлите или вырежьте отверстие для электрической распределительной коробки.
E. Сделайте канавку для прохождения проводов (питание и датчик)

ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ

ВНИМАНИЕ: Опасность поражения электрическим током и возгорания!

• Если система CALEO повреждена или установлена ​​неправильно, может возникнуть опасность возгорания или поражения электрическим током, что может привести к серьезным травмам и повреждению имущества.
  Вы должны внимательно следовать предупреждениям и инструкциям, содержащимся в данном руководстве.
• Используйте только контроллеры, предназначенные для систем электрического обогрева пола.
• Важно, чтобы это оборудование устанавливалось только квалифицированными электриками, знакомыми с правильными размерами, установкой, конструкцией и эксплуатацией систем подогрева пола и связанными с этим опасностями. Установка должна соответствовать всем национальным и местным электротехническим нормам и правилам. Если вы не знакомы с этими требованиями, обратитесь к электрику.
• Система CALEO предназначена только для обогрева пола и потолка. Убедитесь, что в пол не забиты гвозди, шурупы или подобные приспособления, которые могут нанести ущерб при первой установке или при последующем ремонте пола в будущем.
• Если система CALEO повреждена, ее необходимо заменить. Не пытайтесь сращивать или ремонтировать какие-либо части системы.
• CALEO — это нагревательный элемент, а не полностью готовое подключаемое нагревательное устройство.
• Установщик должен решить, будет ли он использовать «заземление» или нет.
• Пожалуйста, следуйте официальному местному электрическому протоколу «заземления», чтобы использовать систему CALEO.
• Прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями или с недостатком опыта и знаний, если они не находятся под присмотром или не проинструктированы.
• Дети находятся под присмотром, чтобы они не играли с бытовой техникой.

Правила техники безопасности
Безопасность и надежность любой системы напольного отопления зависят от правильного проектирования, установки и испытаний. Неправильная установка или неправильное обращение с изделием может привести к повреждению нагревательного кабеля, компонентов системы и имущества, а также создать риск возгорания или поражения электрическим током. Рекомендации и инструкции, содержащиеся в этом руководстве, очень важны. Внимательно следуйте им, чтобы свести к минимуму эти риски и обеспечить надежную работу системы CALEO.

Обратите особое внимание на следующие примечания:

• Инструкции, отмеченные как важные
• Предупреждения безопасности, обозначенные как ПРЕДУПРЕЖДЕНИЕ

Не забывайте измерять сопротивление
Сопротивление следует измерять между двумя проводниками. Сравните это показание сопротивления с указанным сопротивлением. Значение должно находиться в пределах от -10% до +10%. Если вы получили другое значение, свяжитесь с дистрибьютором. Также измерьте сопротивление между кабелями проводки. Оба должны читать бесконечность. Если вы получили другое значение, свяжитесь с дистрибьютором.
Важно: измерьте сопротивление четыре раза во время установки
Не забывайте всегда измерять, проверять и записывать фактическое сопротивление в течение всего процесса установки.

Установка

Следуйте шагам для безопасной установки

. Вам потребуется следующие элементы для установки и проверки системы нагрева пола:

• Строки	• Прекращая
• Ут.0044	• Мультиметр
• Инструмент для зачистки проводов	• Разъемы CALEO
• Рулетка	• Бит CALEO. Лента

План-план
Сделать эскиз-план или поэтажный план помещения; включая всю постоянную мебель, такую ​​как туалеты, ванны, приборы, шкафы и т. д. Укажите все размеры, необходимые для определения доступной площади пола и положения термостата.
ШАГ 1
Уложите изоляционную плиту XPS на 100 % всей площади. Убедитесь, что поверхность ровная, сухая и правильно закреплена скотчем.

ШАГ 2
Отрежьте по размеру и уложите нагревательную пленку в соответствии с заранее разработанным макетом. Убедитесь, что нагревательная пленка не будет установлена ​​под стационарной мебелью. Линию разреза можно увидеть только на обратной стороне пленки. Никогда не разрезайте и не повреждайте карбоновую часть. Никогда не оставляйте и не кладите никакие инструменты на пленочный нагреватель.

ЭТАП 3

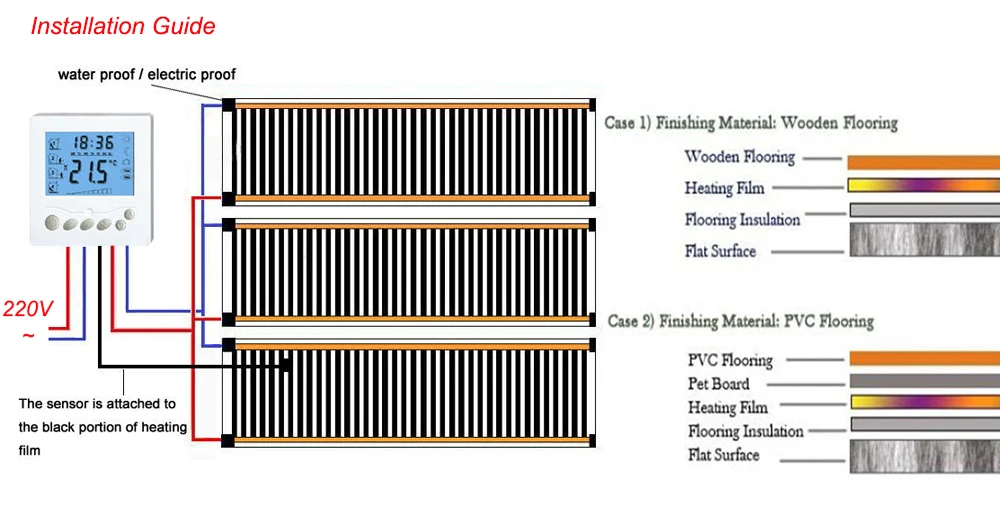

Электропроводка. Делайте проводку по схеме ниже. Всегда проверяйте правильность фиксации соединителя и сглаживание битумной ленты.

Никогда не забывайте прорезать туннель в изоляционной плите, чтобы скрыть соединения и кабели.

Установка датчика температуры пола
Если используется термостат с датчиком температуры пола, установите датчик сейчас, предпочтительно в трубу кабелепровода или непосредственно на черный пол. Датчик рекомендуется устанавливать в кабелепровод. Это позволит легко заменить датчик в маловероятном случае отказа. Датчик и/или трубку необходимо установить между стенной коробкой термостата и местом расположения датчика. Трубка кабелепровода должна быть частично утоплена в черновой пол.

ЭТАП 4
Испытание сопротивления изоляции
Это испытание гарантирует, что изоляционные материалы пленочного нагревателя не будут повреждены.

1. Убедитесь, что счетчик показывает «открыто» или «бесконечность».
   Если вы получили другое значение, обратитесь к дистрибьютору.
2. Запишите эти показания в гарантийный талон.


Тест сопротивления нагревательной пленки
Этот тест измеряет сопротивление нагревательной пленки CALEO и используется для определения целостности цепи.

1. Настройте мультиметр на диапазон 200 или 2000 Ом.
2. Подсоедините холодные выводы мультиметра.
3. Сравните это показание сопротивления с сопротивлением, указанным в разделе «Выбор продукта». Значение должно находиться в пределах от -10% до +10%. Если вы получили другое значение, свяжитесь с дистрибьютором.
4. Запишите эти показания в гарантийный талон.


сообщите об этом объявлении

STEP 5
Водонепроницаемая пленка
Убедитесь, что все кабели и точки подключения размещены в туннеле и под уровнем изоляционного материала. Затем по всей площади помещения уложите полиэтиленовую пленку для защиты от воды. После этого система отопления готова к сдаче.
ШАГ 6
Настройки термостата
Выполните все необходимые параметры и настройки программы в соответствии с руководством пользователя термостата.
Предельная температура пола. Никогда не превышайте 29-31°C
Режим потолочного отопления предельная температура. Должна быть в пределах 40-50°C

bvfheating.com

Документы / Ресурсы

Caleo BVF Plifm [PDF] Руководство по инструкции 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444442EREP Posted incaleoTags: БВФ, БВФ Нагревательная пленка, caleo, Нагревательная пленка Инфракрасный теплый пол своими руками: монтаж и подключение организация отопления дома. Как правильно подобрать комплектующие к системе и уложить инфракрасный теплый пол своими руками, рассмотрим подробнее. Содержание статьи: Как устроена ИК система? Выбор компонентов системы Варианты пленки Расчет необходимого количества Термостат для контроля температуры Монтаж инфракрасного теплого пола Приобретение материалов и инструментов Подготовка основания Укладка пленочной системы Схема подключения системы Монтаж устройства управления Пробный запуск ИК системы Выводы и полезное видео по теме 3 Как устроена ИК система? Инфракрасный теплый пол – довольно сложная система, которую не сделаешь самостоятельно в домашних условиях. В основе системы лежит уникальная наноструктура, способная генерировать невидимое человеческому глазу инфракрасное излучение. В зависимости от типа конструкции нагревательных элементов, инфракрасные системы делятся на два основных типа: стержневые и пленочные Пленочные системы изготавливаются из полос углеродной пасты — высокопрочного углеродного волокна, которые скрыты под полиэтиленовая термостойкая пленка. Все полосы, толщина которых не превышает десяти миллиметров, расположены на равноудаленном расстоянии 10-15 мм и соединены параллельно плоскими токоведущими шинами, защищенными серебряным покрытием. Под действием электрического тока, подводимого к шинам, углеродные элементы начинают излучать инфракрасное излучение, длина волны которого в диапазоне биорезонанса колеблется в пределах 9-20 мкм заложен. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы доступны в виде отдельных кабелей или сборных отсеков. Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а предметов, находящихся в помещении: полов, мебели, стен и потолков. Благодаря этому свойству скорость инфракрасного нагрева значительно выше, чем традиционные аналоги – электрические и водяные системы. К неоспоримым достоинствам инфракрасного пленочного теплого пола можно отнести: Экологичность. Инфракрасные лучи по действию аналогичны солнечному свету и поэтому благотворно влияют на все живые организмы. У них нет побочного эффекта. Простая установка. Конструктивные особенности системы позволяют осуществить качественный монтаж с минимальными затратами и усилиями, владея лишь базовыми навыками строительных работ. Совместимость с различными типами покрытий. Укладку инфракрасного теплого пола допускается производить сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат. Благодаря тому, что нагревательные элементы в пленочной системе плотно ламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже при повреждении одной из карбоновых полос из-за схемы параллельного соединения остальные элементы продолжат работу. Фотогалерея Фото Инфракрасная пленочная система – самый простой и доступный вариант теплого пола Устройство пленочного теплого пола не требует обязательной заливки стяжки, т. к. меньше всего влияет на высоту потолков в помещении. оборудованные помещения Инфракрасная пленка размещается на деревянных поверхностях без дополнительных приспособлений. И подходит для установки на стены или потолок Инфракрасные полы подходят для обустройства веранд, террас, лоджий, открытых спортивных площадок, кафе, зон отдыха Для резки и монтажа системы нагревательных пленок не нужны специальные инструменты и приспособления. Главное строго следовать инструкции производителя Ламинат идеально подходит для монтажа финишного покрытия инфракрасным обогревом, можно использовать паркетную доску Инфракрасные пленочные полы подходят для последующей укладки линолеума. Однако покрытие укладывается уже после укладки фанерного слоя. Инфракрасные пленки хорошо сочетаются с ковром, а также с укладкой слоя фанеры. Следует избегать прямого контакта с электрическим полом. Самая простая в монтаже система Преимущества пленочных полов Укладка на деревянную основу Возможность укладки на открытых площадках Система резки пленки для монтажа Укладка ламината на инфракрасные полы 2 Укладка инфракрасного пола версия ИК система под ковролин Толщина термопленки не достигает 5 миллиметров, поэтому практически не «съедает» высоту помещения. Благодаря этому его можно смело устанавливать практически под любое покрытие. Кроме того, такую ​​пленку можно размещать на вертикальных поверхностях, закрепляя к стенам и потолку, обеспечивая зональный обогрев помещения. Уязвимость системы – боязнь «запирания», при котором отапливаемые участки могут выйти из строя под тяжестью установленных на них крупногабаритных предметов По этой причине пленочный материал укладывают только в тех помещениях, где крупногабаритная техника и мебель не будут стоять. С осторожностью стоит использовать ИК-системы во влажных помещениях, так как есть риск поражения электрическим током. Энергозатраты на работу инфракрасного теплого пола напрямую зависят от режима работы системы и рабочей площади помещения. Также рекомендуем ознакомиться с другими нашими, где подробно описан пленочный тип отопления для помещений. Выбор компонентов системы В дополнение к углеродным нагревательным полосам, запечатанным в майларе, для системы пленочного пола требуется регулятор температуры, оснащенный датчиком температуры. Варианты пленки Вариантов пленочных полов на современном рынке очень много. И все они имеют примерно схожие характеристики: потребляемая мощность от 25 до 80 Вт/ч, а рабочая температура от 30 до 50°С. В продаже можно найти два типа пленочных систем: сплошные — в них пленка полностью покрыта углеродным материалом; полосатые — в них углеродный материал нанесен на поверхность в виде полос шириной 15-20 мм. Отличие между ними в том, что в сплошных системах материал наносится вальцовкой на поверхность в виде пасты, а в полосатых — фрагментарным распылением. Для небольших помещений лучше выбирать пленку, ширина которой 50 см; для более просторных помещений выгоднее приобрести планки шириной 100 см Толщина материала может варьироваться от двух микрон до 0,4 миллиметра. Длина рулона 50 метров. Есть мнение, что лучше выбирать самые тонкие пленки. Но, как показывают отзывы, чем меньше слой углерода, тем быстрее система выходит из строя. Поэтому целесообразнее приобретать материал не тоньше 3 мм. Например, для стран Европы и США оптимальным вариантом считается толщина 0,338 мм. Такие системы стоят недешево. Средний ценовой диапазон пленочных ИК-систем от ведущих производителей колеблется в пределах 20-25 долларов за квадратный метр. Подробнее о видах пленочного теплого пола можно узнать в . Расчет необходимого количества Монтаж пленочного пола с инфракрасным типом обогрева осуществляется только по полезной площади помещения. Процент покрываемой площади зависит от того, выступает ли ИК-система в качестве основного или дополнительного источника тепла: 80% площади — в качестве основного обогрева; 40-50% площади — как дополнение к радиаторному отоплению. Определить общую длину всех полос поможет предварительно нарисованная на листе схема расположения зон системы. Рассчитав длину каждого фрагмента и сложив их количество, не составит труда рассчитать необходимую общую длину покрытия. При расчете закрываемой площади следует учитывать, что по нормам от каждой стены потребуется сделать отступ от 10 до 20 сантиметров Во избежание преждевременного выхода из строя системы пола необходимо дистанцироваться от трубы и стояки центрального отопления при прокладке. Уложенные полосы не должны пересекаться и накладываться друг на друга. При размещении фрагментов на плане и расчете их длины учитывайте также, что длина каждой полосы должна быть кратна 17-18 сантиметрам, так как в этих местах располагаются линии разреза. Термостат для контроля температуры ИК-система управляется контроллером температуры. Датчик температуры, входящий в комплект, размещается между нагревательными элементами и подключается к устройству через контакты. Датчик считывает температуру с поверхности пленки и передает данные на термостат, который, в свою очередь, срабатывает и запускает систему. Основное назначение прибора — отслеживать температуру пола по данным датчика и в соответствии с заданными параметрами регулировать мощность обогрева Вариантов модификаций регуляторов, отличающихся функциональностью, сегодня на рынке представлено огромное разнообразие. Все они условно делятся на два типа: Механические — оснащены ключами и механическими колесами и подходят для обустройства систем малой площади. Электронный — оснащен кнопочным управлением и дисплеем, применим для небольших незонированных помещений. Программируемые модели оснащены сенсорными экранами, с помощью которых можно установить сразу 4 режима времени, тем самым экономя до 50% энергопотребления. Датчики температуры, в зависимости от типа устройства и типа напольного покрытия, доступны в двух версиях. Для мягких покрытий они выпускаются в виде компактных пластиковых сосудов. Для твердых – в виде более крупных элементов, снабженных гелевой защитой от воздействия полосок клеевых составов и предотвращением механических повреждений. Некоторые модели терморегуляторов умеют считывать информацию о нагреве поверхности пола, а другие могут дополнительно анализировать степень нагрева воздуха в помещении При выборе устройства следует ориентироваться на мощность терморегулятора. Рассчитывается исходя из того, что один квадратный метр пленки в среднем потребляет 50-70 Вт. Для определения необходимого значения показатель умножается на размер рабочей площади, покрытой нагревательными элементами. Бюджетные модели, работающие от сети, часто «грешат» тем, что не могут самостоятельно возобновить работу в случае аварийного отключения электроэнергии. Поэтому лучше отдать предпочтение моделям, в которых предусмотрен аккумулятор. А подробнее о выборе и установке терморегулятора для теплого пола читайте . . Если пленочную систему предполагается совмещать с покрытием из керамогранита или плитки, потребуется устройство цементно-песчаной стяжки Установка инфракрасного теплого пола свои особенности. Так, планируя использовать в качестве финишного покрытия мягкие материалы, такие как линолеум или ковролин, листы ДВП или фанеры следует укладывать в качестве прослойки между нагревательными планками и ней. Жесткий слой защитит пленку от «травмирования» при протыкании чехла ножками тяжелой мебели или женскими каблуками. Монтаж системы инфракрасного теплого пола в любом случае осуществляется в несколько этапов. Фотогалерея Фото Этап 1: По заранее составленной схеме устройства ИК пола система разрезается на подходящие по длине панели. Необходимо только разрезать на прозрачную полосу, трогать и пересекать карбоновые полоски нельзя 2 этап: Край панели, расположенный с неприсоединяемой стороны, изолируется битумной лентой. Им нужно обклеить обрезанный край алюминиево-медной шины Этап 3: Срезанный край инфракрасной панели с наклеенными сверху элементами битумного скотча проклеивается обычным скотчем Этап 4: Если не предполагается укладка толстого слоя утеплителя, для расположения клеммы, используемые для электрических соединений, затворы выбираются в полу. При использовании утеплителя в нем делают углубления Этап 5: После устройства углублений под клеммы пол застилают изоляционной подложкой без нахлестов. Листы подложки соединяются лентой Шаг 6: Полотенца инфракрасной системы укладываются стороной подключения к стене с установленным термостатом. Пластины соединяются последовательно и подключаются к термостату Шаг 7: После подключения инфракрасной системы к термостату система проверяется на работоспособность. При необходимости устранить дефекты Этап 8: Укладывается гидроизоляционный слой, затем укладывается выбранное для обустройства напольное покрытие Резка инфракрасной системы на панелях перед укладкой Изоляция токоведущего биметаллического элемента Заклеивание края полотна обычной лентой Штробы для прокладки клемм для проводки Подложка теплоизоляционная Устройство электрического соединения Укладка инфракрасного пола по всей площади 8 Укладка напольного покрытия в ИК-системе Приобретение материалов и инструментов Кроме самой ИК-пленки необходимо также приобрести рулонный теплоизоляционный материал, а также металлизированный, или односторонний строительный скотч для его крепления. Сама пленка крепится к основе с помощью двустороннего скотча. Для работы необходим набор инструментов: болгарка, оснащенная каменным диском; перфоратор; нож или ножницы; плоскогубцы или пассатижи; Миксер строительный; зубчатый шпатель; широкая кисть; Емкость для смешивания раствора. Если вы еще не сделали схему раскладки на этапе выбора материала, это необходимо сделать сейчас, учитывая не только размер помещения, но и ширину используемых полос. Планировка помещения должна отражать размещение мебели и участков с фрагментами нагревательных элементов Расположение пленок может быть как продольным, так и поперечным. Оптимальный вариант – выбирать исходя из экономии материала. Но все же специалисты рекомендуют размещать полосы в длину. Это сводит к минимуму количество точек подключения. Подготовка основания При подготовке основания для укладки ИК системы совсем не обязательно демонтировать старое покрытие. Демонтаж потребуется только в том случае, если базовое основание сильно повреждено, а поверхность «усеяна» глубокими трещинами и выбоинами. По нормам допустимый перепад высоты основания основания для пленочной системы составляет всего 0,2-0,3 см на погонный метр, независимо от направления крепящейся к поверхности контрольной рейки или строительного уровня. При подготовке основания необходимо очистить поверхность от мусора и пыли, а при необходимости зашпаклевать трещины и устранить другие мелкие дефекты Технология укладки ИК системы предусматривает устройство теплоизоляционного слоя, основная задача которых – предотвратить утечку тепла через плиты перекрытия, тем самым повысив КПД системы. В качестве утеплителя лучше всего подходят: Изолон или Пенофол — Рулонный утеплитель из вспененного полиэтилена. Отличаются прекрасными гидроизоляционными качествами, так как в процессе вспенивания образуются закрытые, непроницаемые для воды ячейки; Пробковая основа — спрессованные частицы пробкового дерева, смешанные с субериновым связующим. При устройстве теплых полов приоритет отдается основаниям с лавсановым металлизированным или фольгированным покрытием. Усиливает теплопередачу благодаря собственному отражающему эффекту. Структура перечисленных материалов будет препятствовать впитыванию влаги, выполняя функцию гидроизоляции, а отражающая поверхность будет направлять образующееся тепло непосредственно в помещение, а не на нижележащий пол. Рулонный материал укладывают на очищенную поверхность фольгированной стороной вверх, располагая полосы встык друг к другу Подложку расстилают по всей площади помещения вплотную к стенам. Стыки уложенных на пол полос скрепляются между собой малярным или алюминиевым скотчем. Если толщина материала небольшая, можно также крепить полосы, уложенные с небольшим нахлестом, строительными скобами. Укладка пленочной системы В соответствии с маркировкой пленка разрезается на отдельные фрагменты с учетом того, что максимальная длина одного куска полотна не должна превышать восьми метров. Резать можно ножницами или ножом. Вырезанные фрагменты полос последовательно раскладывают на подложке по структурированной схеме. Отдельные полосы в соответствии со схемой раскладывают по поверхности, направляя контакты к стене, где планируется установка термостата Отрезки пленки укладываются лицевой стороной вверх или вниз в соответствии с инструкциями производителя. Строго по инструкции расставлены планки ИК-системы. Например, полосы пленки Caleo укладываются с боковым нахлестом так, чтобы между соседними медными стержнями оставался зазор в 1 см. Если марки, производители которых рекомендуют укладывать полосы без нахлеста и с более внушительным расстоянием между шинами. При укладке не допускается изгиб карбоновых полос под углом 90°, так как это может привести к повреждению фрагмента системы. При необходимости полосы нарезают по периметру помещения, делая надрезы в местах, строго обозначенных на пленке штриховой линией. Ориентировочные штриховые полосы для разреза обычно располагают через каждые 18 см. Фотогалерея Фото Для соединения клеммных зажимов с шиной полимерная пленка немного отделяется от нее Одна из сторон зажима вставляется под пленку, вторая размещается поверх нее Клемму необходимо зажать монтажными клещами, приложив довольно внушительное усилие После фиксации место соединения проклеивается битумной лентой. Для удобства обычно одну часть скотча приклеивают до обжатия хомута, вторую приклеивают после битумная лента Для крепления пленки к поверхности с помощью двухстороннего скотча. Это решение позволяет предотвратить смещение элементов относительно разметки и друг друга. В процессе укладки полос инфракрасных теплых полов важно не допустить повреждения материала, что часто происходит при случайном падении на них инструментов, используемых при монтаже. Места срезов пленки, где затрагиваются токопроводящие жилы, необходимо закрыть битумной изоляцией, исключающей попадание воздуха между шиной и лентой Также у нас есть другие материалы с подробным описанием процесса монтажа пленочной системы в зависимости от тип напольного покрытия. Рекомендуем ознакомиться с ними. Схема подключения системы Каждая полоса снабжена медным зажимом, который надежно соединяется с проводником из того же материала. Для подключения клеммы придется отделить от среза ламинации участок 8-10 мм, а по краю аккуратно отделить серебряную и медную шину. Контакт вставляется строго посередине конца токопроводящей шины так, чтобы одна ее сторона соприкасалась с ней, а вторая прилегала к внутренней стороне пленки. Контакты обжимаются пассатижами, стараясь не допустить искрения. Провода, идущие от датчика температуры к термостату, также проложены по схеме и ведут к прибору через плинтус подключены: к одному «0», к другому «фаза». Соединяемые клеммы аккуратно зажимаются пассатижами или пассатижами. Если есть возможность применить пайку, то провода к шинам можно просто припаять, а стыки заделать изоляцией. После соединения каждого куска пленки необходимо проверить фиксацию зажима, слегка потянув его. Он не должен смещаться относительно пленки. Соединение полос осуществляется по параллельной схеме. Это означает, что проводка будет выполняться только с одной стороны. Для «питания» используйте многожильные медные провода сечением 1,5 кв.мм. Места соединения зажима с проводами после обжима пассатижами, а также участки медной ошиновки, разрезанные с двух сторон, обязательно изолируются отрезками винилмастичной ленты, которая всегда идет в комплекте с системой. На свободных концах проводов, присоединенных ко всем участкам нагревательной пленки, измеряют сопротивление цепи. В идеале расчетная нагрузка должна быть на 20% ниже заявленной производителем выбранной модели термостата. Если полученная нагрузка соответствует максимально допустимому показателю выбранного термостата, приступайте к его подключению. Монтаж устройства управления Для правильной работы терморегулятора термодатчик фиксируется липкой лентой на нижней стороне нагревательного листа. Его установка осуществляется с помощью гофрированной трубы 16 мм, входящей в заводскую комплектацию. Датчик температуры должен располагаться строго на изоляционном слое; иначе он не будет показывать истинную температуру пола Чтобы не образовался бугорок в месте установки датчика температуры, в основании и теплоизоляционном слое рекомендуется сделать неглубокие канавки. Расположение устройства выбирают как можно ближе к термостату. Расстояние от стены должно быть не менее 30 см. Особых требований к установке термостата нет. Его можно разместить в любом доступном месте, скрытом от прямых солнечных лучей. Однако следует заранее выбрать место для его установки, ведь планки пленочной системы лучше укладывать контактами к стене, на которой будет монтироваться регулирующее устройство. Этот метод позволяет сократить длину соединительных проводов. Вариант крепления также может быть любым: наружный — при котором устройство крепится непосредственно к поверхности стены; скрытый — предполагает создание углубления, в котором будет спрятано устройство. Для выполнения скрытого монтажа в стене с помощью болгарки или перфоратора делают штробы глубиной 20 мм, в которые укладывается электропроводка. Технология установки терморегулятора мало чем отличается от процесса установки обычной электрической розетки. Для обустройства «гнезда» в стене с помощью венца делают нишу, в которую закапывают подлесок. Разместите устройство на высоте 80-90 см от пола. Для подключения проводов зачищают концы жил и заводят в соответствующие контакты, ориентируясь на маркировку и цвет изоляции Подключив терморегулятор, остается только подключить к клеммам датчика свободные конец датчика температуры уложен в гофрированную трубу. Пробный запуск ИК-системы После завершения монтажа и подключения инфракрасного теплого пола необходимо проверить работоспособность системы. Перед запуском проверьте изоляцию мест подключения. Сначала выполняется проверка с помощью тестера. Производительность системы должна соответствовать заявленной производителем. При правильном расчете мощности термостата и установке датчика температуры автоматическое отключение системы должно произойти в течение получаса с момента включения После пуска системы тщательно проверить равномерность нагрева каждого элемента. При обнаружении проблем на отдельных фрагментах они устраняются или заменяются сегментами полос на новые. Если при включенном состоянии все прогревается равномерно, а контакты не «пахнут» и не искрят, можно переходить к этапу монтажа напольного покрытия. Сам план установки ИК-системы лучше сохранить, приложив его к паспорту изделия или сделав набросок на обратной стороне гарантийной документации. Также предлагаем вам ознакомиться с другим нашим материалом, в котором подробно описаны правила установки и эксплуатации ИК-порта. Выводы и полезное видео по теме Монтажный комплект для укладки системы: Подложка строительная и укладка нагревательных полос:
