Технические условия и комплектация полотенцесушителей Сунержа, вертикальное подключение
► Полотенцесушитель бытовой (дизайн-радиатор)
для систем ГВС и отопления (вертикального подключения) ТУ 4923-001-73365718-2005
1.

1.1. Дизайн-радиатор бытовой предназначен для сушки текстильных изделий, а так же для обогрева ванных и душевых комнат.
1.2. Конструктивно полотенцесушители изготавливаются различных моделей.
2. Технические характеристики.
2.1. Изделие изготовлено из пищевой нержавеющей стали марки AISI 304 (08X18h20).
2.1.1. Сварной шов трубы сделан методом TIG по международному стандарту EN10217-7 и предназначен для использования в системах ГВС и отопления,
в отличие от более дешевых аналогов,применение которых допускается только для декоративных изделий (поручни, перила, ограждения, выставочное оборудование и т. п.)
2.2. Рабочее давление — от 3 до 25 атм.
2.3. Давление испытаний — 60 атм.
2.4. Температура теплоносителя Т°С — до 105°

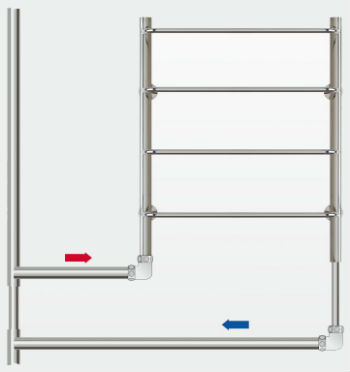

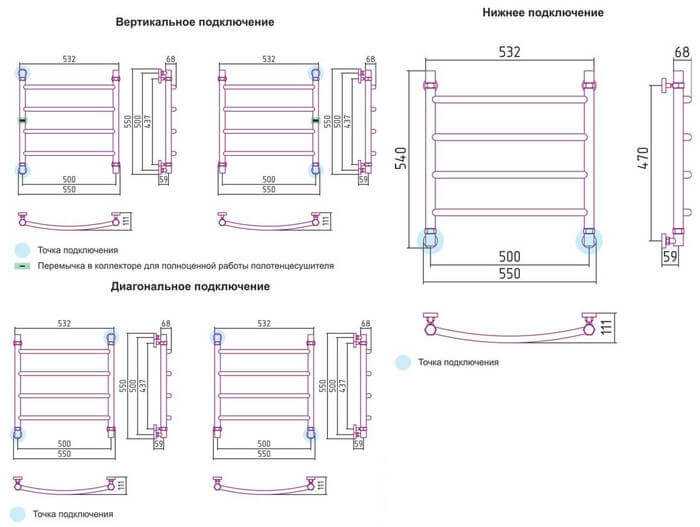

Схема подключения полотенцесушителя к системе ГВС или отопления
3. Упаковка и комплектация.
Упаковка:
3.1.1. Прибор упакован в полиэтиленовый пакет и коробку из гофрокартона.
3.1.2. На изделие нанесена голограмма.
Комплектация:
Устройство комплектуется согласно схеме монтажа (см. рис. 1):
3.2.1 |
|
2 шт. | ||
3.2.2 |
|
2 шт. | ||
3.2.3 |
|
2 шт. | ||
3.2.4 |
|
2 шт.![]() |
||
3.2.5 |
|
2 шт. | ||
3.2.6 |
|
2 шт. | ||
3.2.7 |
|
2 шт. | ||
3.2.8 |
|
4 шт. | ||
3.2.9 |
|
2 шт.![]() |
||
3.2.10 |
|
2 шт. | ||
3.2.11 |
|
2 шт. | ||
3.2.12 |
|
|||
3.2.13 |
|
1 шт. | ||
3.2.14 |
|
2 шт.![]() |
ВНИМАНИЕ!
Монтаж втулки G 1/2″ производить только шестигранным ключом № 12.
3.3Дизайн-радиатор крепится к стене телескопическими
кронштейнами, что позволяет регулировать расстояние до стены (см. рис. 2).
В комплектацию телескопического кронштейна входит:
3.3.1 |
|
1 шт. | ||
3.3.2 |
|
1 шт. | ||
3.3.3 |
|
1 шт.![]() |
||
3.3.4 |
|
1 шт. | ||
3.3.5 |
|
1 шт. | ||
3.3.6 |
|
1 шт. | ||
3.3.7 |
|
1 шт. |
4. Правила монтажа и эксплуатации.

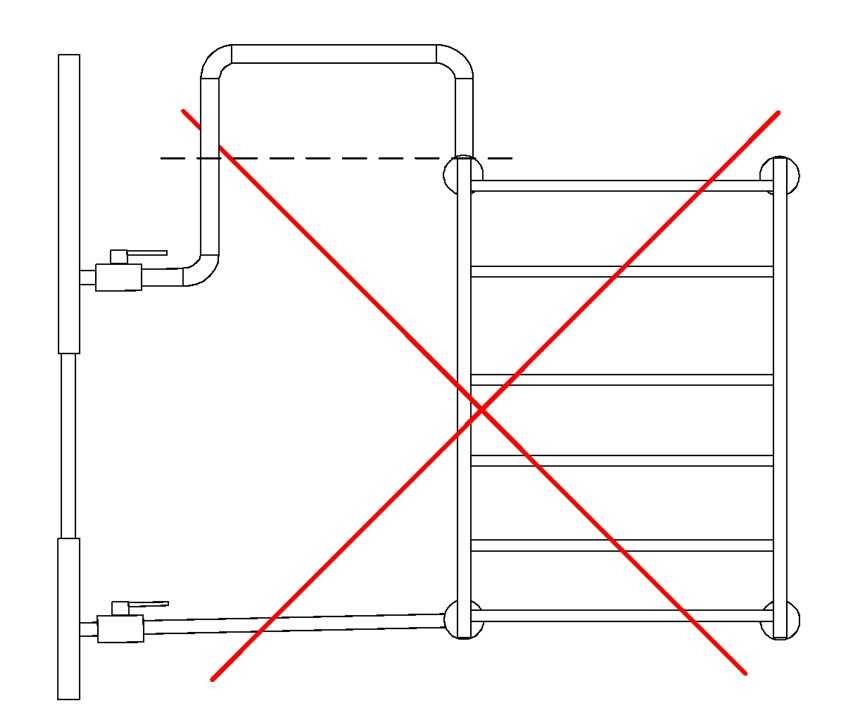

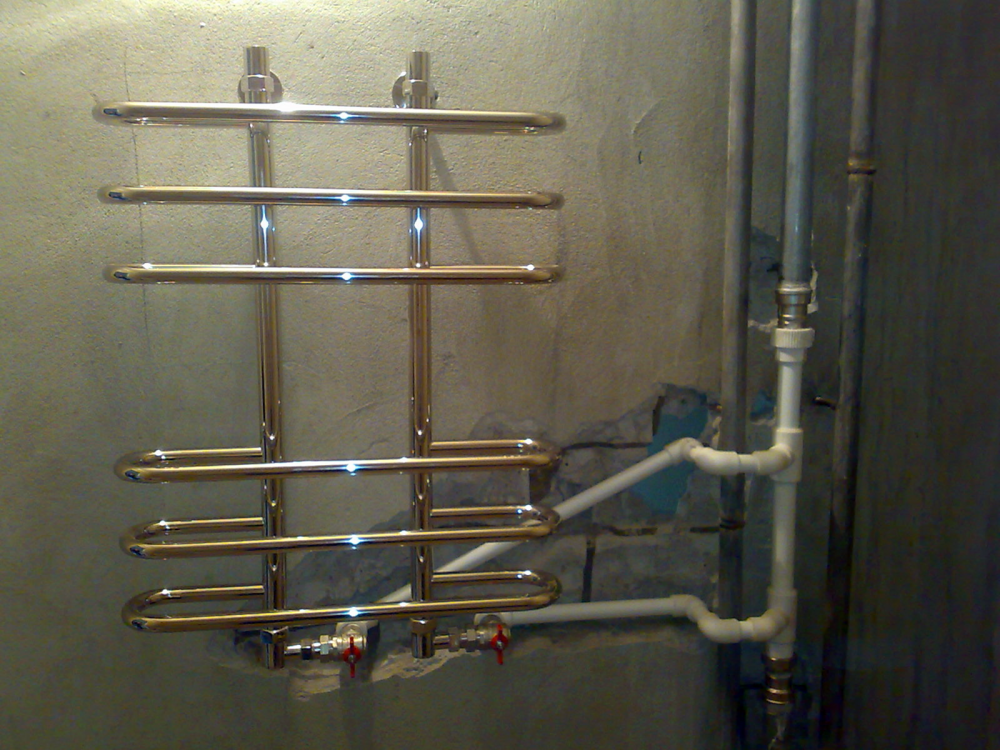

4.1. Подключение полотенцесушителя (дизайн-радиатора) к системе ГВС или отопления осуществляется параллельно к основной магистрали.
4.2. Для подключения прибора модели “Эпатаж” к системам ГВС или отопления предусмотрен только один вариант — вертикальное, клапаном “Маевского” вверх!!!
4.3. Радиатор должен быть установлен с согласия жилищно-эксплуатационных служб, согласно СНиП 2.04.01-85 и правилам эксплуатации жилых помещений, с последующим испытанием и составлением акта приемки выполненных работ.
4.4. Максимальное рабочее давление, на которое рассчитан прибор — 25 атм.. Если рабочее давление в системах ГВС или отопления выше указанного, то следует предусмотреть установку редуктора, ограничивающего давление до 25 атм.
4.5. Монтаж полотенцесушителя производить согласно схеме (см. рис. 2).
4.6. Для герметизации резьбовых соединений производитель комплектует изделие прокладками собственного изготовления (см. рис. 2).
4.7. Во избежание потери блеска полированной поверхности изделия исключить применение абразивных материалов.
4.8. Для затяжки гаек, имеющих полированную поверхность, применять инструменты с мягкими губками или прокладками.
4.9. Нагрузка на радиатор не должна превышать 5 (пять) кг.
4.10.Запрещается заземлять электрические приборы через системы водоснабжения и отопления.
4.11.Во избежание возникновения электрокоррозии рекомендуется использовать трубопровод из полипропилена или других неметаллических материалов.
5. Свидетельство о приемке.
Полотенцесушители бытовые соответствуют требованиям технических условий ТУ 4923-001-73365718-2005 и признаны годными к эксплуатации. Производитель оставляет за собой право вносить изменения в изделие без указания в паспорте.
6. Гарантийные обязательства.
6.1. Производитель гарантирует работоспособность изделия в течение 5 лет со дня продажи, при условии соблюдения правил монтажа и эксплуатации, а также условий транспортировки.
6.2. Производитель не несет ответственность за отсутствие циркуляции воды в полотенцесушителе, возникшем вследствие нарушения технологического процесса сборки и монтажа изделия, а так же особенности разводки систем ГВС и отопления.
6.3. При наличии признаков электрокоррозии претензии к качеству дизайн-радиатора не принимаются.
6.4. Прибор, вышедший из строя в течение гарантийного срока, подлежит обмену (возврату) только при наличии паспорта на изделие с датой продажи и штампом ОТК.
Иллюстрации использования и подключения полотенцесушителя
Ниже приведены возможные способы использования полотенцесушителя вместе с изображениями и чертежами, которые помогут вам визуализировать соединения и решить, какие детали вам нужны.
Начните с выбора из названий ниже в зависимости от того, как вы хотите использовать полотенцесушитель. Если вы ищете центральное отопление или использование двойного топлива, вам нужно будет выбрать местоположение вашей трубы (стена или пол), чтобы просмотреть соответствующие варианты и детали, необходимые для вашего выбора.
1 — Требуемые соединения и детали для двойного топлива
1.A — Труба для двойного топлива выходит из СТЕНЫ
Когда ваша труба выходит из стены, есть 3 возможных способа Добейтесь двойного топливного соединения вешалки для полотенец. 1-й вариант ниже является лучшим решением с точки зрения простоты установки и общего вида после окончательного соединения. Это достигается за счет использования набора радиаторных клапанов, специально разработанных для двухтопливных полотенцесушителей. Эти клапаны имеют встроенные Т-образные трубы, что позволяет вставлять элементы непосредственно под ними, в то время как выход трубопровода обращен к задней стенке.
Обычно на двухтопливных полотенцесушителях трубы должны располагаться шире, чем полотенцесушитель. Однако с этими специальными клапанами трубопровод может быть на одной линии с вешалкой для полотенец, как если бы это было только прямое подключение к центральному отоплению.
1.A.1 — Двойные топливные трубы от стены # Опция угловых клапанов (рекомендуется)
щелкните, чтобы увеличить
Тип использования: Двойное топливо (центральное отопление и электричество)
Трубопровод: Трубы выход из стены
Требуемые детали:
- Комплект двухтопливных угловых клапанов (DFCC)
- Подходящий нагревательный элемент
С этой опцией вам не потребуются Т-образные трубы, а все соединение будет намного более симметричным, так как трубопроводы и клапаны идеально выровнены с вертикальными трубками полотенцесушителя.
1.A.2 — Двойные топливные трубы от стены # Вариант с двумя тройниками
щелкните, чтобы увеличить
Тип использования: Двойное топливо (центральное отопление и электричество)
Трубопровод: Трубы, выходящие из стены
Требуемые детали:
- Пара угловых клапанов
- Подходящий нагревательный элемент
- Две тройники (переходник для двух видов топлива)
- Одна заглушка
1.A.3 — Двойные топливные трубы от стены # Вариант с одной Т-образной трубой
щелкните, чтобы увеличить
Тип использования: Двойное топливо (центральное отопление и электричество)
Трубопровод: Трубы, выходящие из стены
Требуемые детали:
- Пара угловых вентилей
- Подходящий нагревательный элемент
- Одна Т-образная трубка (переходник для двух видов топлива)
1. B — Двойной топливный трубопровод, выходящий из пола
1.B.1 — Двойной топливный трубопровод от пола # Две Т-образные трубы вариант (рекомендуется)
нажмите, чтобы увеличить
Тип использования: Двойное топливо (центральное отопление и электричество)
Трубопровод: Трубы, выходящие из пола
Требуемые детали:
- Пара угловых клапанов
- Подходящий нагревательный элемент
- Две тройники (переходник для двух видов топлива)
- Одна заглушка
1.B.2 — Двойные топливные трубы от пола # Один вариант Т-образной трубы
щелкните, чтобы увеличить
Тип использования: Двойное топливо (центральное отопление и электричество)
Трубопровод: Трубы, выходящие из пола
Требуемые детали:
- Один прямой и один угловой клапан
- Подходящий нагревательный элемент
- Один тройник (переходник для двух видов топлива)
2 — Соединения центрального отопления и необходимые детали
2. A — Соединение центрального отопления — Трубы от СТЕНЫ
щелкните, чтобы увеличить
Тип использования: Только соединение центрального отопления
Трубопровод: Трубы, выходящие из стены
Требуемые детали:
- Пара угловых вентилей или пара угловых вентилей (рекомендуется)
В то время как угловые ручки клапанов будут выступать, угловые клапаны будут на одной линии с полотенцесушителем.
2.B — Подключение к центральному отоплению — Трубы от ПОЛА
щелкните, чтобы увеличить
Тип использования: Только подключение к центральному отоплению
Трубопровод: Трубы, выходящие из пола
Требуемые детали:
- Пара прямых клапанов
3 — Только электрическое использование
щелкните, чтобы увеличить
Тип использования: Только электрическое
Требуемые детали:
- Подходящий нагревательный элемент (электрический) 9003
- Заглушка
Обратите внимание, что коды продуктов начинаются с EL , ELS и ELT представляют собой либо электрические полотенцесушители сухого типа, либо предварительно заполненные полотенцесушители, поставляемые с соответствующим нагревательным элементом и заглушкой.
