Площадь секции радиатора мс 140: Программа окраски чугунного радиатора МС-140М-500-0.9

Содержание

как рассчитать расход краски на секции батарей для окраски

Содержание:

Порядок расчета площади
Подготовительные мероприятия
Покраска батареи
Видео

Чугунные батареи, прослужившие много лет, портят интерьер помещения непривлекательным внешним видом. Дело в том, что со временем масляная краска на этих отопительных приборах начинает выцветать, слоиться и покрываться трещинами. Чтобы отреставрировать их поверхность, необходимо знать площадь чугунного радиатора отопления для покраски.


Порядок расчета площади

Такую проблему, как плохой вид старых приборов из чугуна, легко решить, для чего нужно их поверхность окрасить. Прежде всего, необходимо выяснить, сколько грунтовочной смеси и краски следует приобрести.

Это можно узнать, определив площадь окраски чугунных радиаторов. Затем изучают рекомендации, которые имеются на банке с красящим составом. В них всегда присутствует информация относительно расхода краски на один квадратный метр.

Самостоятельно узнать площадь секции чугунного радиатора для окраски невозможно. Это и не требуется, поскольку изготовители отопительного оборудования предоставляют данную информацию в прилагаемой к изделиям инструкции. Вернее, в документации указывают величину площади нагрева, а поскольку прогреваться будет каждый сантиметр, то эта величина и является размером всей ее поверхности.

Известно, что площадь ребра изделия МС-140-500 равна 0,244 кв. м, а модифицированная секция этого прибора, имеющая межосевое расстояние 300 миллиметров, обладает площадью 0,208 кв. м.


Чтобы вычислить всю поверхность чугунного радиатора, следует:

  • узнать название модели и по возможности ее производителя, так как одни и те же модификации приборов, изготовленные на разных предприятиях, имеют другие параметры – ширину и глубину;
  • определиться с площадью нагрева ребра;
  • умножить эту величину на количество секций.

Например, в радиаторе МС-140-500 насчитывается 10 ребер, тогда площадь поверхности составит 2,44 кв. м. После этого определяют, сколько и каких потребуется стройматериалов. При расчете расхода краски на радиаторы отопления необходимо учитывать, что ее приобретать надо с запасом, поскольку каждый слой красящего состава будет иметь разную толщину.

Подготовительные мероприятия

Они предполагают очистку поверхности батареи от старой краски и грязи:

  • Тщательно вытирают пыль влажной тряпкой так, чтобы в выемках не осталась грязь. Для очистки труднодоступных мест, тряпку помещают между ребрами и двигают ею взад-вперед.

  • Удаляют слой старой краски. Когда используют химический способ, задействуют средства Dufa, СП-6, Б52, АСЕ, но они не способны справиться с масляными составами, которые выпускались в середине 20-го века. Физический метод требует применения дрели, на которой закреплена металлическая щетка.
    Также можно воспользоваться напильником и наждачной бумагой.
  • Наносят слой грунтовочной смеси. Она должна не только выдерживать повышенную температуру, но и соответствовать типу краски, хорошо, если они будут одинаковой марки.

Покраска батареи

Можно покрывать площадь окраски радиаторов любым красящим составом, главное, чтобы он был устойчивым к высоким температурам. Работу выполняют при помощи изогнутой или обычной кисточки. Сначала на руки надевают перчатки, а рядом кладут ветошь или марлю, чтобы стирать следы краски на ручке кисти.


Последовательность процесса окрашивания:

  1. Обновляют между трубами секций вид труднодоступных мест, используя гибкую кисть.
  2. Если краска не коснулась чугуна, задействуют сложенную в жгут марлю. Его укладывают между секциями, на середину наносят красящий состав и по очереди тянут за концы.
  3. Окрашивают верхнюю часть и легкодоступные места.
  4. Двигаться следует сверху вниз, нанося краску в несколько слоев.

Как рассчитать площадь чугунного радиатора для покраски

Содержание

  • 1 Расчет площади радиатора
  • 2 Подготовительные действия
  • 3 Покраска

Красоту отопительного устройства можно легко вернуть, окрасив поверхность чугунной батареи.

Расчет площади радиатора

В самом начале нужно выяснить, сколько грунтующего раствора и краски нужно использовать для покраски батареи. Это можно узнать, вычислив площадь радиатора отопления. Далее смотрят на рекомендации, указанные на банке с краской. В них всегда указывается, сколько краски может пойти на 1 кв. м. Производители указывают площадь поверхности нагрева секции.

Одно ребро батареи МС-140-500 имеет площадь 0,244 кв. м. Модификация этой модели с межосевым расстоянием 300 мм имеет секции с площадью 0,208 кв. м.

Чтобы определить общую площадь поверхности чугунной батареи, необходимо:

  1. Узнать название модели установленной батареи и  производителя ( потому, что секции, выпущенных производителями одних и тех же моделей, имеют разную глубину и ширину).
  2. Установить площадь нагрева 1 ребра.
  3. Умножить количество секций на площадь. Если в радиаторе МС-140-500 10 ребер, то площадь поверхности — 2,44 кв. м.

Сделав расчет, определяют количество состава и грунтовки. Краску следует брать с запасом.

Подготовительные действия

Они предусматривают очистку поверхности от грязи и старой краски. Подготовка происходит следующим образом:

Вытирают пыль с помощью влажной тряпки. В ямках не должно остаться грязи. Чтобы протереть труднодоступные места, тряпку продвигают между ребрами и тянут вперед-назад.

Избавляются от старого слоя краски. Это можно сделать химическим или физическим способом. Первый предполагает использование растворов Dufa, Б52, СП-6, АСЕ. Они бессильны против масляных составов, сделанных в 50-х годах ХХ века. Физический способ заключается в использовании дрели с закрепленной на ней металлической щеткой. Можно использовать наждачную бумагу и напильник. Если использовались химические вещества, то чугун придется зачистить металлической щеткой, насаженной на дрель. Ржавые места обрабатывают наждачной бумагой.

Наносят слой грунтовки. Она должна выдерживать высокие температуры и соответствовать типу краски. Лучше, если марка обоих будет одинаковой.

Покраска

Ее можно проводить любым типом состава, но при одном условии: раствор должен быть устойчив к высокой температуре.

Окраску поверхности батареи отопления делают с помощью обычной или изогнутой кисти. В начале на руки надевают перчатки и рядом размещают марлю, поролон или ветошь. Ими можно будет стереть краску, которая потекла по ручке кисти.

Процесс окрашивания таков:

  1. Гибкой кистью обновляют вид труднодоступных мест (они находятся между трубами секций). В некоторых частях кисть не коснется чугуна. Использовать можно марлю, сложенную в жгут. Ее помещают между секциями, на середину наносят краску и далее по очереди тянут за концы. Так краска ляжет на сплав.
  2. Красят верх и легкодоступные места.
  3. Всегда движутся сверху вниз. Лучше краску наносить несколькими слоями.

Чугунные радиаторы отопления МС 140: технические характеристики


Назначение, преимущества и недостатки радиаторов МС 140

Технические параметры чугунных радиаторов МС 140 позволяют использовать их в системах парового отопления любых зданий практически без ограничений : в частных домах, загородных коттеджах, квартирах в многоквартирных домах, административных офисах, общественных зданиях, производственных, складских, торговых помещениях. Оборудование предназначено для эксплуатации в условиях умеренного и холодного климата (УХЛ).

Преимущества радиаторов отопления МС 140

  1. Долгий срок службы. Это один из самых прочных видов радиаторов со сроком службы 50 лет.
  2. Надежность. Столетняя история этого типа радиаторов на рынке отопительного оборудования на практике подтвердила его высокую надежность.
  3. Антикоррозийная стойкость. Чугун не портится со временем под воздействием воды.
  4. Нетребователен к качеству охлаждающей жидкости. Чугунные радиаторы не чувствительны к качеству используемой в них воды. Наличие в воде песка, грязи, повышенное содержание солей, кислот, щелочей не оказывает сильного влияния на срок службы чугунных радиаторов.
  5. Простота систем парового отопления. Чугунные радиаторы можно использовать в сетях с естественной циркуляцией воды, без использования насоса. Они совместимы со всеми типами котлов — твердотопливными, газовыми, пеллетными, жидкотопливными.
  6. Термическая инертность. Чугун долго нагревается, хорошо аккумулирует тепло, медленно остывает. В системе отопления это считается большим преимуществом, так как после выключения горелки чугунный радиатор еще долго остается теплым, отдавая тепло в помещение.

Минусы радиаторов отопления МЦ 140

  1. Чувствительность к гидроударам.
  2. Склонность к зашлаковыванию внутренних поверхностей, что со временем приводит к снижению теплоотдачи.
  3. Радиаторы собираются из отдельных секций, стыки которых уплотняются резиновыми прокладками. Срок службы прокладок намного меньше, чем у чугунных. Во избежание протечек через несколько лет эксплуатации вышедшие из строя межсекционные прокладки необходимо заменить.
  4. Внешний вид таких радиаторов недостаточно изыскан; поверхность требует покраски.

Почему современный покупатель выбирает чугунные батареи?

Чугунные радиаторы имеют много преимуществ. Судя по отзывам покупателей, люди выделяют следующие преимущества:

  1. Высокая коррозионная стойкость.
  2. Превосходная тепловая инерция.
  3. Долгий срок службы.
  4. Радиаторы внушительного сечения.
  5. Отсутствие возможности электрохимической коррозии.

Отличная коррозионная стойкость радиаторов, описанных в этой статье, по мнению пользователей, обусловлена ​​тем, что в процессе эксплуатации поверхность покрывается сухой ржавчиной. Исключает развитие коррозионных процессов. Помимо всего прочего, чугун прочен. Поэтому ему не вредят мусор и камни, попадающие внутрь из труб отопления. Покупателям нравится чугунный радиатор МС-140, технические характеристики которого будут представлены ниже, еще и по той причине, что он обладает хорошей тепловой инерцией.

Технические характеристики радиаторов МС-140 — 500

Радиаторы группы МС относятся к категории секционных — собираются в единое целое из отдельных секций.

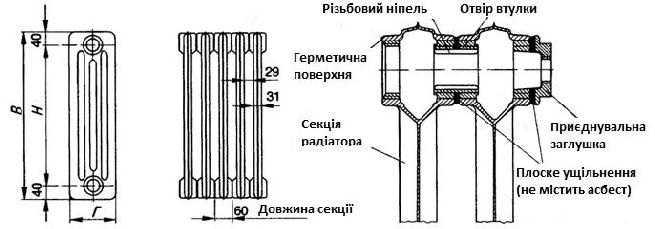

Секция чугунного радиатора мс 140.

Секции соединяются с радиатором с помощью межсекционных прокладок.

Поперечная прокладка для чугунного радиатора ms 140.

Одна секция прижимается к другой ниппелем.

Чугунный ниппель радиатора ms 140.

Торцы радиатора закрыты заглушками, которые могут быть запорными и проходными.

Пробка запорная радиатора мс 140.

Пробка радиатора сквозная мс 140.

Секции отлиты из серого чугуна с добавками графита. Отдельные параметры радиаторов МС 140 могут незначительно отличаться в моделях разных производителей.

Основные характеристики чугунного радиатора МС 140:

3 Материал секции 0089
Radiator type sectional
Number of channels for the coolant, pcs 2
Number of sections, pcs from 2 to 10
Номинальный тепловой поток одной секции, Вт 160
Покрытие наружной оболочки Грунтовка ГФ-021/0119
Серый чугун в соответствии с GOST 1412-85
Материал спейсера поперечного сечения Резуми чугун или сталь. ГОСТ 1412 или 1050
Площадь обогрева одной секции, м2 0,195
Межосевое расстояние, мм 500
Nipple hole thread size G11 / 4
Coolant type water
Maximum coolant temperature, 0С + 1300C
Working избыточное давление теплоносителя, МПа (кгс/см2) 0,9

Другие технические данные:

Количество секций, шт. Weight, kg Length, mm Rated heat flux, kW Capacity, dm3 (l)
2 12.8 227 0.32 2.50
3 18.8 331 0.48 3.75
4 24. 8 435 0.64 5.00
5 30.8 539 0.80 6.25
6 36.8 643 0.96 7.50
7 42.8 747 1.12 8.75

The basic characteristics of a radiator can be identified by название модели и маркировка.

например , модель МС-140-500-0,9-7 обозначает радиатор с наименованием МС, глубиной 140 мм, межосевым расстоянием 500 мм, предельным давлением в системе 0,9 МПа, с количеством отдельных блоков в радиатор равный 7.

Преимущества и недостатки чугунных радиаторов

Как и все другие отопительные приборы, изделия из чугуна имеют свои положительные и отрицательные стороны. К основным достоинствам такой продукции специалисты относят следующие характеристики:

  • Надежность – производители дают на такие устройства 50-летнюю гарантию.
  • Сами изделия, особенно при правильном уходе за ними, могут прослужить намного дольше.
  • Универсальность — чугунные радиаторы допускается монтировать в разные варианты систем отопления: центральные, автономные.
  • Низкое гидравлическое сопротивление позволяет использовать их в системах с центральной циркуляцией.
  • Низкая вероятность коррозионных процессов.
  • Доступная цена.
  • Стойкость к агрессивному теплоносителю.
  • Устойчивость к высоким температурам — выдерживают 130 градусов.
  • Радиационный обогрев — чугунная батарея лучше стальной, способна обогревать предметы, расположенные рядом.

Что касается отрицательных сторон изделия моделей MC, то некоторые специалисты считают таковыми:

  • Большая масса — одно изделие с межосевым расстоянием весит около 6-7,5 кг, а вся батарея в этом случае будет весить от 36 до 75 кг.
  • Необходимость ухода — чугун даже после грунтовки нуждается в окраске каждые 2-3 года.
  • Механические удары могут привести к растрескиванию конструкции.

Некоторые особенности чугунных батарей могут быть как достоинством, так и недостатком изделия. Широкие каналы: эта особенность вызывает потребность в большем количестве воды, но также позволяет избежать засорения системы.

Технические инструкции

1. Монтаж отопительного оборудования следует доверять организациям, специализирующимся в области строительно-монтажных работ, имеющим соответствующую лицензию.

2. Соединение радиаторов с числом секций менее 10 возможно любым способом — нижним, верхним, диагональным. Если секций больше 10, то рекомендуется подключение диагональным способом: вход теплоносителя сверху, выход снизу.

Диагональное подключение радиатора мс 140.

3. Перед установкой радиатора необходимо провести гидравлическое испытание целостности устройства, герметичности прокладок, прочности ниппельных соединений. Для этого проводятся гидравлические испытания давлением 1,5 МПа. Если обнаружена утечка из-за ослабления соединений ниппелей, их необходимо подтянуть и повторить проверку.

четыре. При изменении (увеличении или уменьшении) количества блоков в радиаторе необходимо использовать только прокладки, установленные требованиями ГОСТ 1412. После сборки радиатора проверяют прочность межсекционных соединений.

Делается это стандартно – проводятся гидравлические испытания под высоким давлением 1,5 МПа, превышающим максимально допустимые нагрузки. Во время испытания сборная конструкция не должна протекать или пропускать пузырьки воздуха.

5. После завершения монтажных работ производится опрессовка всей системы водяного отопления, по результатам которой составляется акт о вводе объекта в эксплуатацию.

Установка

Количество секций рассчитано, радиаторы куплены, осталось установить. Здесь есть два варианта — обратиться к специалистам, потратить деньги или сделать все самому. Рассмотрим второй вариант.

Процесс установки

Подбираем крепления

Первым этапом установки является выбор крепления для радиатора. На фото вы можете увидеть разные виды креплений.

Например, штыревые и угловые кронштейны используются для секционных радиаторов. Первые используются для закрепления батареи на кирпичной или оштукатуренной стене, а угловые – если стена деревянная. Также следует помнить, что для углового крепления необходимо запастись саморезами и дюбелями.

Типы застежек. Как вы уже догадались, для нашего случая применимы крепления №3 и №4

Непосредственная установка

На данном этапе необходимо выбрать места для установки кронштейнов. Помните, что на один радиатор нужно как минимум три кронштейна. Затем с помощью дюбелей и дрели нужно закрепить кронштейны.

Следующим шагом является крепление радиатора к кронштейнам.

Консультации. Нет необходимости сразу сдирать защитную пленку с радиатора, сначала установить ее на кронштейны, а потом, не боясь поцарапать радиатор, снять пленку.

Примеры подключения

Аккуратно подсоедините прилагаемые трубы к радиатору. Крепите осторожно и осторожно, но не повредите резьбу, иначе получите утечку воды из системы. Перед просмотром посмотрите видео установки в нашей галерее.

При установке важно соблюдать определенные расстояния. Например, высота установки над полом должна быть примерно равна 10 сантиметрам. Расстояние между стеной и батареей должно быть от 2 до 5 см.

Узнайте также об особенностях электрических двухконтурных котлов отопления.

Условия эксплуатации

Радиатор применяется в системах водяного/парового отопления с любым видом котла, в которых теплоносителем является обычная вода, без особых требований к ее качеству.

Монтаж должен производиться только в тепловой сети, проектируемой, монтируемой и эксплуатируемой в соответствии с нормативной документацией, принятой государственными отраслевыми организациями.

Для России таким нормативным актом являются правила СП 60. 13330.2012 или 73.13330.2012.

Рекомендации потребителю

Чугунные радиаторы МС-140 500, технические характеристики которых представлены в статье, необходимо устанавливать после выбора подходящего места. На один радиатор должно приходиться 3 и более кронштейнов. С помощью дюбелей и дрели фиксируются кронштейны. На следующем этапе, судя по отзывам потребителей, можно приступать к креплению радиатора. Не спешите снимать защитную пленку с устройства. Сначала нужно установить его на кронштейн. В противном случае аккумулятор может быть поцарапан.

Вес 1 секции чугунного радиатора МС-140 классического образца и нестандартных моделей

Какое значение имеет вес батареи

Необходимо иметь информацию о том, сколько стоит литой -железный радиатор отопления весит по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также определиться с количеством грузчиков, которые будут их ввозить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

  • одна секция стандартных батарей из чугуна с межосевым расстоянием 500 мм весит 5,5 — 7,2 килограмма, а при межосевом параметре 300 мм – от 4,0 до 5,4 килограмма;
  • масса ребра нестандартных чугунных отопительных приборов колеблется от 3,7 до 14,5 килограмм;
  • секция алюминиевой батареи весит 1,45 кг при межосевом зазоре 500 мм и 1,2 кг при 350 мм;
  • биметаллические устройства с межосевым расстоянием, равным 500 мм, весят 1,92 кг/секцию, а при 350 мм — 1,36 кг/секцию.

При проведении ремонта и замены отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, можно ли будет самостоятельно вынести старый многосекционный радиатор на улицу, так как необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации находятся разные модели. При этом они имеют одинаковое назначение, но разный вес. Кроме того, на отечественном рынке продаются устройства, отличающиеся размерами и разнообразием форм.

Сегодня, например, существует более нескольких десятков наименований традиционных чугунных батарей, а моделей, выполненных в дизайнерском стиле, трудно сосчитать. При этом такой параметр, как вес одной секции чугунного радиатора, сильно отличается.

Расчет необходимого количества секций в батареях

После определения, сколько весит чугунная батарея, необходимо рассчитать необходимое количество звеньев в радиаторе или количество устройств, которые необходимо установить в отдельном комната. Цифру, обозначающую объем помещения, умножают на тепловой поток помещения, полученную цифру делят на тепловой поток одной секции. Его значение составляет 0,160 кВт.

Цифру, полученную в результате расчетов, необходимо округлить до ближайшего целого числа – это и будет количество необходимых секций. В этом случае нет необходимости соединять все секции в один радиатор. Их лучше распределить по нескольким устройствам, поставив по одному под каждый оконный проем. Подсчитаем таким образом, сколько весит батарея. Чугун весит намного больше, это мы уже выяснили. Осталось определиться с местом для установки радиатора.

Размер оконного проема также влияет на выбранное количество секций в устанавливаемом радиаторе. Для использования всей мощности обогревателя его длина должна быть не менее чем на 70-75% шире окна. При этом сам радиатор должен располагаться на расстоянии от 8 до 12 см от подоконника.

Вес стандартных каменок

Как традиционные, так и дизайнерские изделия объединяет материал изготовления – чугун.

И теперь везде регулярно обслуживаются классические радиаторы в форме гармошки, установлено:

  • в школах и дошкольных образовательных учреждениях;
  • в поликлиниках и больницах;
  • в помещениях жилого фонда — квартирах, частных домовладениях, общежитиях;
  • в общественных и государственных учреждениях.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов серийно не выпускалось. Чугунные изделия НМ-150, РКШ, Минск-1110 и другие представлены небольшими сериями, но сегодня уже не производятся. Так каков вес одной секции чугунной батареи старого образца? И в данном случае точной цифры нет. Это объясняется тем, что это значение зависит от параметров сечения.

Например, аккумулятор серии МС-140 может быть двух модификаций, в зависимости от межосевого расстояния, которое составляет 300 или 500 миллиметров. Если речь идет о модели МС-140-300, то средний вес секции около 5,7 килограмма, а если о приборе МС-140-500, то 7,1 килограмма.

Часто можно встретить изделие серии МС-90, у которого вес чугунной секции радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие МС-90 и 140 модели лежат на разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограмма, является окончательным? Ответ отрицательный, и этому есть объяснение. Дело в том, что в действующем ГОСТ 8690-94, являющемся нормативным документом, регламентирующим производство аккумуляторов из чугунных сплавов, указаны их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, в этом стандарте указан удельный вес — 49.5 кг/кВт. Это нормативное значение распространяется на радиаторы, которые предназначены для эксплуатации в системах отопления с температурой теплоносителя не выше 150 градусов при избыточном рабочем давлении не более 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны следить за соответствием продукции этим значениям, но ГОСТ не регламентирует, сколько весит одна секция чугунной батареи. В результате масса радиаторов, выпускаемых на разных заводах, разная.

На сегодняшний день наиболее известна продукция нескольких промышленных предприятий, выпускающих модификации серии МС-140 и приборы собственной разработки. Среди них: Белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

Как изготавливаются радиаторы?

С момента появления первого чугунного нагревателя мало что изменилось в технологии производства. Все современные радиаторы изготавливаются из чугунного сплава. Так как форма батареи со временем менялась, в производственный процесс были внесены коррективы: радиатор стал изготавливаться секциями. После литья готовые изделия собираются на заводе. Каждая секция скрепляется с последующей при помощи резьбовых ниппелей. Поэтому если в радиаторе и происходит течь, то чаще всего она возникает либо в месте присоединения прибора к системе отопления, либо в месте резьбового соединения отдельных секций.

Интересно!

На этих страницах вы можете узнать: Сколько весит пианино Сколько весит ванна Сколько весит кирпич Сколько весит «Ока» Сколько весит мяч

Количество секций для радиаторы могут быть разными, в зависимости от производителя. Чугунные изделия производства Чехии выпускаются десятисекционными, радиаторы Луганского литейно-механического завода МЦ140 выпускаются четырех- и семисекционными. Чугунные батареи были очень популярны в СССР. Тонкие стальные радиаторы, хотя и были намного легче, часто не справлялись с обогревом помещения, протекали и заливали соседей. Если в комнате устанавливался чугунный радиатор, то такая комната была самым теплым местом в доме. Поэтому, занявшись ремонтом, советские граждане пытались поменять отопительные приборы на чугунные, вывозя дефицитный продукт. Во многих квартирах, несмотря на большой выбор современных отопительных приборов, чугунных радиаторов, по-прежнему отношение хозяев к ним очень «теплое».

В отличие от своих металлических собратьев, чугунные радиаторы имели еще одно очевидное преимущество: их легко было красить. Каждый владелец жилплощади в многоквартирном доме хоть раз сталкивался с проблемой покраски батарей. Пластинчатые и трубчатые радиаторы требовали ежегодного обновления, а красить их было очень неудобно и долго. С чугунными радиаторами процесс покраски проходил значительно быстрее, так как в них не было «хитрых» форм и мелких деталей. Отопительные приборы поставлялись с завода загрунтованными, поэтому можно было выбрать любой цвет краски и покрасить поверхность батареи по своему вкусу.

Одному человеку было непросто установить чугунную батарею. Дело было не в сложности связи; чтобы поднять и удержать чугунный радиатор, требовалось не менее двух человек.

Вес секции чугунных радиаторов разных производителей

Чтобы разобраться, сколько весит секция чугунной батареи разных фирм, необходимо ознакомиться с ассортиментом, который они выпускают:

  1. Нижний Тагил котельно-радиаторная установка . Этот производитель предоставляет на каждое свое изделие паспорт, в котором указано количество секций. Компания предлагает 4 чугунные модели. При этом точный вес секции составляет: для радиаторов МС-140-М-300 — 5,4 килограмма; МС-140-М2-500 — 6,65 кг, МС-90 и Т-90 М соответственно 5,475 и 4,575 кг.
  2. Белорусский «Барельеф» … Выпускает в основном одноканальные секционные радиаторы, выполненные в современном дизайне. Этот производитель выпускает 9модели чугунных батарей, у которых точный вес ребра колеблется от 3,7 килограмма (изделия 2К60П-300) до 6,7 (МС-140М).
  3. Русский «Сантехлит» … Предприятие в настоящее время закрыто, но его продукция по-прежнему продается в торговой сети. Точный вес края аккумуляторов колеблется от 4,45 килограмма (модели МС-85 и МС-110-300) до 7,1 килограмма (МС-140М).

Плюсы и минусы чугунных радиаторов

Без преувеличения можно сказать, что недостатки ребристых батарей из этого металла компенсируются их достоинствами. Начнем со второго:

  1. Чугун хоть и хрупок, но прочен и долговечен. Изделия из него могут легко прослужить до 50 лет.
  2. Любой радиатор из чугуна отлично противостоит коррозии, поэтому используется в сетях с некачественным теплоносителем (например, в системах центрального отопления квартир).
  3. Широкий выбор внешнего вида. Современные алюминиевые радиаторы явно уступают красивым радиаторам из чугуна в различных стилях – ретро, ​​модерн и так далее.

Теперь о минусах. Учитывая, сколько весит радиаторная секция чугунной батареи (а их масса исчисляется десятками килограммов), можно выделить следующие недостатки:

  • инертность;
  • сложность монтажа в плане крепления к стенам;
  • Приличная стоимость отопительных приборов.

Для справки. Некоторым производителям удалось значительно снизить вес чугунных радиаторов и тем самым улучшить их технические характеристики, о чем мы поговорим ниже.

Инерция — это длительный нагрев и охлаждение отопительных батарей, возникающий из-за массивности чугунных секций и большого объема воды. На прогрев корпуса прибора и теплоносителя требуется время, что затрудняет автоматическое регулирование температуры в помещениях с помощью радиаторных клапанов с термоголовками. Правда, при внезапном отключении котла такая система дольше вырабатывает тепло, чем обогреватели из алюминия или биметалла.

Винтажные смесители для ретро — батареи от Carlo Poletti

Тяжелые радиаторные секции из чугуна сложно крепить к стенам из современных пористых материалов — газобетона и пеноблоков, не говоря уже о каркасных домах и коттеджах из СИП-панелей. подходящие по конструкции кронштейны для крепления чугунных тяжелых радиаторов и кранов.

Сколько весит чугунная батарея на заказ

Теперь стало понятно, каков вес чугунной батареи распространенной среди потребителей серии. А вот характеристики нестандартных устройств отличаются по стоимости и весу.

Например, одна секция трехканального напольного радиатора Guratec Apollo 795 французского производства весит 13,5 кг. Товар представлен в продаже с 7-секционными батареями, общий вес которых составляет 94,5 килограмма. При его транспортировке, разгрузке и установке требуется помощь нескольких рабочих.

Чешский производитель Viadrus выпускает более доступные по цене товары. Вес секции радиатора из чугунного сплава Kalor 500×160 составляет 5,6 килограмма.

Перед реализацией на внутреннем рынке зарубежные отопительные приборы должны пройти обязательную процедуру сертификации на соответствие стандартам ГОСТ, но вес секции не учитывается.

Современные радиаторы отопления из чугуна

Для настенного монтажа есть новинки из серого чугуна различных производителей, вес которых значительно меньше традиционных МС 140. Например, чешский радиатор отопления Viadrus STYL 500, показано на рисунке.

Его характеристики следующие: масса 1 секции 3,8 кг, вместимость по воде 0,8 л, всего выходит 4,6 кг. При имеющемся тепловом потоке 140 Вт для нашего помещения площадью 20 м2 потребуется 14 штук, что по массе составит 64,4 кг вместе с водой. Этот показатель на 40% меньше, чем у МС 140, а разделив его на 2 части (по 32 кг каждый аппарат), становится понятно, что на стены из ячеистого бетона можно устанавливать чугунные радиаторы без особых дополнительных придумок. Еще более легкую конструкцию предлагает российский производитель, реализующий свои отопительные приборы под брендом EXEMET, а именно модель MODERN.

Здесь одна секция радиатора весит всего 3,2 кг при теплоотдаче 93 Вт, на помещение 20 м2 необходимо 22 секции общей массой 70,4 кг. Этот показатель тоже неплох, особенно если учесть, что компания выпускает эти батареи с возможностью напольной установки.

Нельзя не сказать несколько слов о таком изделии, как винтажная чугунная батарея, вес которой даже больше советского МС 140 и в некоторых случаях достигает 14 кг. Их внешний вид напоминает старые, установленные в особняках и усадьбах в далеком 19 веке.век.

Показанная на картинке модель EXEMET FIDELIA имеет вес 12 кг при теплоотдаче 156 Вт, что делает общий вес чугунного радиатора для нашего примера просто чудовищным — 154 кг. Но, как видно на изображении, здесь вопрос установки решен иначе: первая и последняя секции имеют ножки для размещения обогревателя на полу.

Сколько весит одна секция чугунной батареи старого образца?

Несмотря на создание огромного количества батарей отопления нового поколения из различных современных материалов, чугунные батареи по-прежнему способны конкурировать с новыми моделями.
Чтобы узнать, сколько весит одна секция чугунной батареи, нужно обратить внимание на производителя радиаторов отопления.

Все новое — это хорошо забытое старое

Расчет нагрузки

Расчет тепловой мощности

Рассчитать нагрузку на несущие конструкции достаточно просто, зная вес одной секции чугунной батареи. Например, посчитаем, сколько будет весить радиатор, состоящий из 7 секций. Вес одной секции без воды 7,5 кг. Умножая эту цифру на количество ячеек, получаем вес пустой батареи – 50 кг. Это означает, что кронштейны и крепежные элементы, используемые для монтажа системы, должны выдерживать такой вес. Это теоретически. На практике все немного сложнее.

После завершения монтажа система заполняется водой, что неизбежно приведет к увеличению веса и нагрузки на крепеж. Увеличение веса может варьироваться в зависимости от объема секции. В среднем вес всей батареи после заполнения системы охлаждающей жидкостью увеличится на 10–30 кг. Кронштейны, выбранные из расчета 50 кг, просто не справятся с повышенной нагрузкой.

К факторам, оказывающим негативное влияние на крепежные элементы системы, относятся также перемещения, вызванные физическими процессами, происходящими при нагреве и охлаждении теплоносителя.

Удельный вес батареи чугунной 1 секция (видео)

Характеристики батареи выражаются не только в количестве киловатт, литров в секциях и т. д., но и в весе. Так ли важен для вас этот параметр — вопрос предпочтений. Но при правильном монтаже, точных расчетах чугунный радиатор прослужит долгие годы без нареканий.

Тепло вашему дому!

Комментарии (1)

0 Анна 30.11.2017 06:29А.М. Конечно, чтобы поставить чугунную батарею, нужно больше сил и терпения, пока все секции в квартиру занесешь, попотеешь. Но зато дольше держат тепло, даже после выключения. раньше у нас были алюминиевые, быстро выходили из строя.
Цитата

0 Виктор 07.07.2017 07:20 Вес считаю совсем не важным недостатком, ведь не нужно будет их таскать постоянно, а просто закрепить все на месте и пусть висит. У нас в доме до сих пор стоят чугунные батареи, так что греют они просто отлично, к тому же долго сохраняют в себе тепло, а это главное!

Цитата

Обновить список комментариев RSS лента комментариев к этому посту

Сколько весит одна секция чугунной батареи старого образца?

Несмотря на создание огромного количества батарей отопления нового поколения из различных современных материалов, чугунные батареи по-прежнему способны конкурировать с новыми моделями.

Чтобы узнать, сколько весит одна секция чугунной батареи, нужно обратить внимание на производителя радиаторов отопления.

Все новое – это хорошо забытое старое

Основные характеристики классического радиатора

Стандартная чугунная батарея состоит из 4-10 отдельных секций. Его размер зависит от выбора теплового режима в помещении и архитектурных особенностей дома.

Несмотря на сложности, возникающие при установке тяжелого чугунного радиатора отопления, это не считается главной проблемой. Основная задача – провести правильную установку аккумулятора. Для его реализации недостаточно знать только массу продукта, необходимо учитывайте следующие моменты:

  • Расстояние между осями. Стандартные модели могут быть 350 или 500 мм. Батареи с большой высотой характеризуются пропорциональными размерами между осями.
  • Глубина. Стандартные размеры 92, 99, 110 мм.
  • Ширина секции. Размеры находятся в несколько большем диапазоне – 35 – 60 мм.
  • Объем секции. Это количество охлаждающей жидкости, необходимое для полного заполнения элемента радиатора. Объем зависит от размера секции. Средние значения колеблются от 1 до 4 литров.

Важной проблемой при установке классической чугунной батареи является то, что она предназначена только для настенного монтажа. При этом большинство современных домов изготавливаются из пористых материалов … таких как газобетон, пенобетон, а также СИП-панелей с пенопластовым наполнением. Эти стены требуют специального крепления сложной конструкции с многоточечной фиксацией, что вряд ли придется вам по душе.

Вес импортных чугунных радиаторов

На сегодняшний день введено в эксплуатацию множество моделей отечественного импортного производства, все они классифицируются по-разному. Многие чугунные батареи современного дизайна являются дизайнерскими, подражанием в стиле ретро. Они могут повторять классические конструкции по функциональности и габаритам, но значительно превосходят их по эстетике, прибавляя в массе за счет художественной пайки или отливки рисунков. Многие изначально имеют ножки для напольного монтажа, например Viadrus Termo (Чехия).

Без воды, масса 1 секции чугунного радиатора импортного производства (с указанием размеров):

909093 9096 4,35
Габариты (править) Масса, кг
500/95
500/130 5,35
623/95 5,1
623/130 6,45
813/95 6,7
813/130 8,8

Sections filled with coolant:

Dimensions (edit) Weight, kg
500/95 4,95
500/130 6,15
623 /95 5,9
623/130 7,45
813/95 7,7

. Только одна секция такой конструкции вместит 5 литров. Речь идет о марке МС-140А.

Десять чугунных секций вмещают 50 литров воды. Для сравнения: алюминиевый радиатор, одна из его самых маленьких секций, вмещает совсем немного, всего 0,3 литра воды. А самая большая секция не больше литра.

Многие думают, что чугунные батареи — это что-то из ретро-серии, их больше не производят. Но если вы заметили, что такие радиаторы хорошо служат в больницах, поликлиниках, школах и садах. Они есть везде, а некоторые владельцы, наоборот, склонны менять модели новой модели на обычные чугунные.

Алюминий или чугун?

Долгожитель — чугунный радиатор, имеет как преимущества, так и недостатки по сравнению с современными конкурентами.

  1. Чугун обладает высокой коррозионной стойкостью. Основным теплоносителем в системе водяного отопления является вода, которая подается от ТЭЦ по многокилометровым трубам к элеваторным узлам жилых домов и производственных зданий. Многие теплотрассы проложены давно и в них скапливается мусор и ржавчина. Чугунные детали теплотрассы «твердо» переносят эти негативные факторы и служат долгие годы, в отличие от многих современных материалов.
    Сантехника из чугуна устойчива к гидравлическим ударам.
  2. Долгий срок службы. Чугунные радиаторы рассчитаны на срок службы 50 лет при условии их периодической промывки и очистки.
  3. Настоящая находка для стилистов и дизайнеров интерьеров. Отлично вписывается в комнаты в стиле ретро.
  4. Высокое энергопотребление аккумуляторов скорее недостаток, чем достоинство. Чугунные батареи имеют длительный период как нагрева, так и остывания поверхности. При расчете общей энергоэффективности чугунные приборы уступают ведущим отопительным приборам современного поколения. И все же их использование при подключении к сетям центрального отопления считается целесообразным.
  5. Значительный вес. При расчете количества секций необходимо учитывать общий вес источника тепла. Если крепление чугунного радиатора весом более 50 кг осуществляется в сплошную бетонную или кирпичную стену, то достаточно крепежа с большим сечением. При креплении в других типах конструкций требуются дополнительные крепления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
