Подключаем люстру к двойному выключателю: как подсоединить люстру к двухклавишному выключателю на 3 или 4 провода

Подключение люстры на 5 лампочек

Покупка новой люстры считается очень ответственным и волнующим событием. После ее сборки у многих возникают проблемы, особенно, если предстоит подключение люстры на 5 лампочек с использованием различных схем. С этой задачей может справиться далеко не каждый хозяин квартиры, если он не обладает хотя-бы минимальными знаниями в области электротехники. Но, при соблюдении определенных правил, вполне возможно подключить такую люстру самостоятельно, или воспользоваться услугами электрика.

Содержание

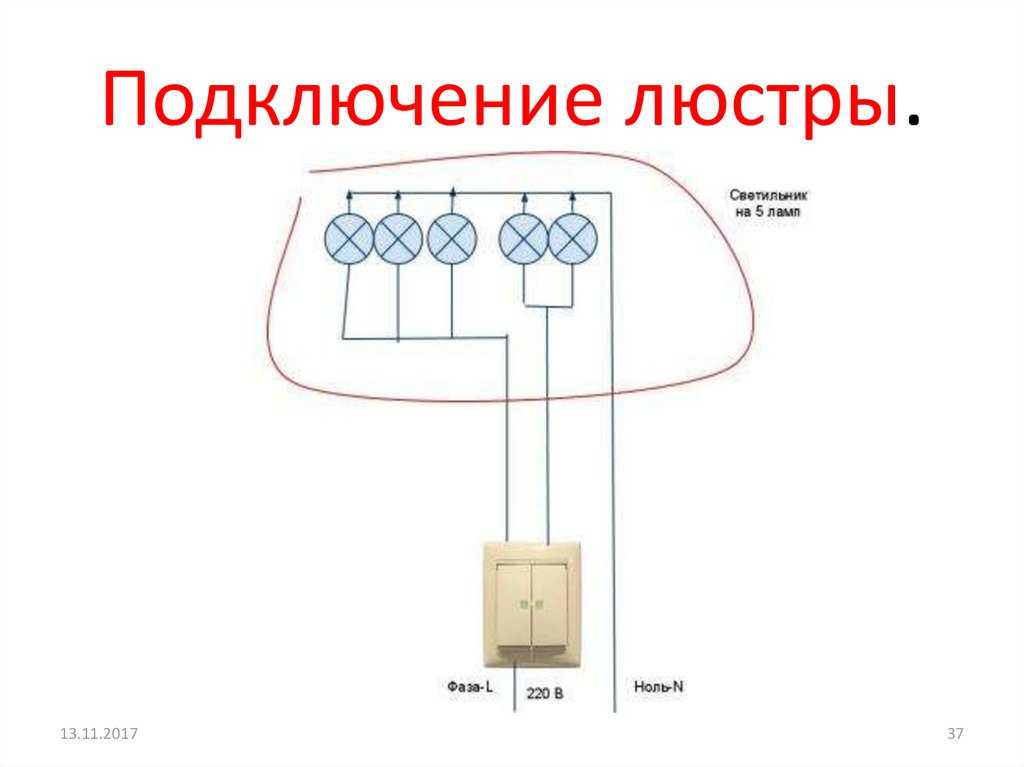

Подключение люстры на пять лампочек к двойному выключателю

Подключить люстру к двойному выключателю можно несколькими способами. В большинстве современных домов подводка кабеля к осветительному прибору осуществляется через внутренние каналы плит перекрытий. Нормальное подключение будет возможно, если подведенный кабель имеет три жилы. В некоторых случаях может присутствовать двухжильный кабель, что делает невозможным использование двойного выключателя.

Поэтому следует изначально рассматривать классический вариант с 5-тирожковой люстрой, трехжильным кабелем и двойным выключателем. В первую очередь следует проверить, выведен ли фазный провод к выключателю. По техническим условиям подача фазы к светильникам осуществляется только через выключатель, что делает их ремонт и обслуживание безопасным.

В современных конструкциях люстр все провода выведены и соединены в отдельные пучки. В одном пучке собраны фазные проводники, а в другом – нулевые. В этом случае подключение будет очень простым. Пучок нулевых проводов соединяется с нулевой жилой кабеля, а фазные провода делятся на две группы, которые затем подключаются к соответствующим клавишам. Каждый двойной выключатель оборудуется одним общим контактом, к которому подводится фаза, и двумя клеммами, к которым подключаются группы лампочек. Если в верхней и нижней части стоят по две клеммы, то со стороны входа фазного провода устанавливается перемычка.

Подключение люстры на 5 лампочек к тройному выключателю

Повышение срока службы обычных ламп накаливания будет более эффективным с использованием трехклавишного выключателя. В нем один из полюсов специально предназначен для диода, обеспечивающего первоначальное включение в щадящем режиме.

Принцип работы этой схемы аналогичен действиям с двухклавишным выключателем. Однако здесь возможности более расширены. Кроме сбережения ламп, данный режим позволяет выделить один светильник в качестве ночного источника освещения. Использование люстры в качестве ночника позволяет существенно экономить электроэнергию.

Таким образом, двух- и трехклавишные выключатели, применяемые для управления и подключения люстры на пять лампочек, дают возможность разделять лампы на несколько независимых групп.

Как соединить провода в люстре

Подключение люстры к двойному или одинарному выключателю

Делая ремонт помещения, каждый человек сталкивается с проблемой монтажа осветительных приборов. Даже простая установка люстры может вызвать кучу вопросов, связанных с подключением ее к электросети. Но не все так сложно, как кажется на первый взгляд. Надо только правильно составить схему подключения и, соблюдая правила безопасности, приступить к работе.

Содержание

• 1 Что будет, если перепутать фазу и ноль?
  • 1.1 Отслеживаем ноль и фазу
• 2 Монтаж люстры
• 3 Подключение люстр с вентилятором
  • 3.1 Внутренняя схема электроприбора
  • 3.2 Прямое подключение
  • 3.3 Раздельное подключение
  • 3.4 Провод заземления люстры
• 4 Подключение люстры с пультом
  • 4. 1 Схема и комплектация устройства
  • 4.2 Подключение с дистанционным пультом
  • 4.3 Подключение со стационарным пультом
• 5 Подключение к двухклавишному выключателю
• 6 Подключение к одинарному (одноклавишному) выключателю
• 7 Подключение к одинарному выключателю нескольких люстр
• 8 Управление тремя люстрами через трехклавишный выключатель
• 9 Подключение галогенных люстр
  • 9.1 Схема галогенной люстры
  • 9.2 Схема подключения к электросети

Что будет, если перепутать фазу и ноль?

По правилам электробезопасности фаза «L» всегда должна прерываться через выключатель и идти к центральному контакту патрона лампочки. Ноль «N» идет общий ко всем источникам света без прерывания, подходя к боковому цоколю патрона.

Если при подключении проводами обычных лампочек перепутать фазу и ноль, ничего страшного для них не будет. А вот человек при замене сгоревшей лампы может получить удар током от не отключенной фазы.

С люстрами, где используются «экономки», диодные или галогенные лампы, возникнет проблема. Перепутывание проводов вызовет мерцание ламп, и выход их из строя. Осветительному прибору с вентилятором неправильное подключение грозит сгоранием обмоток электродвигателя.

Отслеживаем ноль и фазу

Перед началом подключения любого источника света необходимо определиться с торчащими концами проводов. На потолок их может выходить двое, трое или четверо. Определить, какой из них куда идет, поможет инструмент электрика:

• Если на потолок выходит два провода, достаточно воспользоваться простым индикатором. Включив клавишу выключателя, поочередно надо прикоснуться к каждому контакту. На той жиле, где засветится лампочка индикатора, будет фаза.
• Выходящих три провода на потолок прозванивают аналогичным образом. Здесь будет один ноль и две фазные жилы, идущие к двойному выключателю. Определить их привязанность к определенной клавише можно поочередным выключением, при этом производится прикосновение индикатором к оголенным концам на потолке.
• Четыре выходящих жилы на потолок говорят о наличии заземления. Обычно в электропроводке заземляющий провод имеет желто-зеленую маркировку. Если все четыре провода одинакового цвета, фазные концы определяют аналогично индикатором. Отличить нуль от заземления поможет мультиметр. Прибором надо измерить поочередно сопротивление каждой жилы относительно провода, подсоединенного к системе отопления. На том проводе, где мультиметр покажет сопротивление, и будет заземление.

После прозвонки всех концов их надо пометить маркером. Это поможет вновь не запутаться, выполняя монтаж.

Монтаж люстры

Располагаться люстра должна в наиболее подходящем месте, чтобы ее свет охватил все участки комнаты. Обычно в квартирах этим местом является центр потолка. Традиционные люстры крепятся петлей к потолочному анкерному крюку. Светодиодные модели с пультом управления и некоторые другие осветительные приборы могут комплектоваться монтажной планкой. Она дюбелями фиксируется на потолок. После того, как завершается сборка самой люстры, ее фиксируют гайками к выступающим шпилькам монтажной планки.

Монтаж на подвесной или натяжной потолок требует заранее подготавливать подвесы или закладные. Их крепят до того, как будет выполнена сборка подвесной конструкции. Для закладной подойдет деревянный брус. По толщине он должен быть на одном уровне с будущим потолком. К брусу монтажную планку крепят саморезами.

Сборка соединений обязательно должна происходить с применением соединительных колодок. Они обеспечат прочный и безопасный контакт.

Подключение люстр с вентилятором

Монтаж на потолок люстры, совмещенной с вентилятором, очень удобен. Электротехническое изделие обеспечит освещение комнаты и заменит летом кондиционер. Обычно такие приборы устанавливали в офисах, но сейчас они уже стали популярны для жилых комнат. Приобретая изделие, надо обратить внимание, чтобы с ним была инструкция. В ней содержится схема подключения к электросети.

Внутренняя схема электроприбора

Раньше инструкции подобных электроприборов содержали дополнительный пункт, где отображалась схема внутреннего электрооборудования и подробное описание принципа работы. Сейчас многие производители убрали этот раздел, оставив только подключение к электросети. Для рядового потребителя это не так уж и важно, но если поверхностно рассмотреть, то простая схема прибора состоит из осветителя, со встроенным электродвигателем вентилятора. Каждый из них может включаться отдельно двухклавишным выключателем или одновременно одноклавишным.

Схема подключения к одноклавишному выключателю не очень практична. При включении освещения вентилятор все время будет вращаться, что при низкой температуре будет лишним. Выполнить подключение такого прибора лучше будет двойным выключателем, где каждая клавиша предназначена для управления определенным элементом.

Прямое подключение

Схема прямого подключения непрактична, но, как существующий вариант, ее надо рассмотреть:

Одноклавишное подключение

1. Первым выполняют монтаж нулевого провода, идущего от распределительной коробки. Ноль подсоединяют одновременно к двум проводам, идущим от люстры. Первый провод – это ноль электродвигателя вентилятора, второй нулевой провод выходит от цоколя лампы.
   Если люстра содержит несколько лампочек, они будут соединены между собой внутри корпуса одним нулевым проводом.
2. Фазу подключают проводом, идущим от выключателя. Схема подключения одинакова. Сетевую жилу подключают к фазному выходу электродвигателя вентилятора и одновременно к проводу, идущему от центрального контакта лампы. Но с фазным проводом не все так просто. Если люстра оборудована, например, тремя или пятью лампами, с корпуса будет выходить два фазных провода. Они требуют подключения к двойному выключателю для управления отдельной группой лампочек. Вариант с одноклавишным выключателем предусматривает соединение этих двух выходов, что при включении вызовет свечение всех лампочек.

Как видно, принцип прямого подключения прост. Включили клавишу, ток пошел по двум проводам, загорелись лампочки и заработал вентилятор. То есть, для управления вентилятором и лампами используется только одна клавиша прямого подключения.

Раздельное подключение

Сложнее происходит монтаж люстры с раздельным подключением.

Здесь предусмотрено подключение к двойному или даже тройному выключателю с большим количеством проводов:

Двухклавишное подключение

1. Первым делом необходимо индикатором отследить ноль и фазу.
2. Вначале, как всегда, идет подключение нулевой жилы ко всем нулевым выходам люстры.
3. От двойного выключателя будет идти две фазные жилы. Одну подключают к соответствующему выходу электродвигателя вентилятора, другую соединяют с фазным проводом, идущим от центрального контакта лампы. Если лампочек несколько и выходит с корпуса люстры две фазных жилы, их аналогично рассмотренной схеме подключения соединяют вместе. Тогда от включения одной клавиши будут загораться все лампочки, а вторая клавиша будет предназначена для управления вентилятором.
4. Если требуется, чтобы лампочки многорожковой люстры включались группами, например, гореть будет два рожка или сразу все, потребуется подключение к трехклавишному выключателю. Тогда одна клавиша будет предназначена для управления вентилятором, а две другие – освещением.
   Схема подключения остается неизменной, только используется уже три фазных жилы, подходящих от каждой клавиши к соответствующему выходу на люстре.

Схема управления несколькими клавишами немного сложнее, но она более эффективна для комфортного пользования.

Провод заземления люстры

Ввиду того, что люстры с вентилятором оборудованы электродвигателем, они снабжены заземляющим контактом, обозначенным «PE». Проводка старых квартир не предусматривает прохождение от распределительного щита провода заземления. Его придется проложить самостоятельно или просто заизолировать этот контакт на самой люстре.

Подключение люстры с пультом

Современным осветительным прибором является люстра с пультом управления. Ее работа не ограничена одним освещением. Устройство можно использовать как декоративную подсветку, таймер или светомузыку. Все программы, заложенные в памяти, можно выбрать пультом управления.

Схема и комплектация устройства

Схема люстры с пультом управления состоит из нескольких светодиодных светильников, объединенных блоками. Их работой управляет контроллер. Он помогает выбирать разные режимы освещения, а также включать или отключать разные блоки светильников. В свою очередь, к контроллеру подсоединено устройство направления, получающее команды с пульта.

Некоторые модели контроллеров продаются совместно с пультом управления отдельно от люстры. К такому прибору самостоятельно подключают несколько светильников. Это позволяет дистанционно управлять освещением, увеличив количество его режимов. Если сравнить двойной выключатель и контролер, то первый сможет управлять только двумя электрическими линиями, а функциональность второго устройства возрастает до шести линий.

Кроме дистанционного устройства управления, возможна установка стационарного пульта. Его монтаж выполняют вместо настенного выключателя. Предназначен стационарный пульт для управления освещением и поиска утерянного дистанционного устройства за счет встроенного звукового сигнала.

Подключение с дистанционным пультом

Проще всего подключить светильник с пультом в старых квартирах, где к месту его монтажа подходит два или три провода. Новые постройки имеют современную разводку электрической сети, состоящей из четырех проводов. Четвертая жила идет для заземления. Если провод не отличается цветом изоляции, придется потратить немного времени, чтобы выявить его и подключить к корпусу светильника или просто заизолировать.

Схема подключения к остальным проводам следующая:

1. Первой подключают нулевую жилу линии к соответствующему выходу светильника.
2. Так как управлять освещением теперь можно с пульта, надобность в настенном выключателе отпадает. Но он должен быть постоянно включен, чтобы ток поступал к светильнику. Как вариант, его можно, вообще, убрать со стены, а два контакта соединить внутри коробки и заизолировать.
3. Если на стене стояло одноклавишное отключающее устройство, значит, к светильнику будет подходить только одна фазная жила, которую надо подсоединить.
4. От двойного выключателя, естественно, выходит два питающих провода. Тогда один подключают к люстре, а другой просто изолируют. Для безопасности ненужную вторую жилу лучше дополнительно отключить и заизолировать внутри коробки настенного выключателя.

Подключая такой прибор, главное, не перепутать фазу и ноль. Электронные схемы очень чувствительны и могут перегореть.

Подключение со стационарным пультом

Монтаж стационарного пульта возможен, только если к светильнику подходит три провода. Его монтируют вместо двойного выключателя на стене:

1. Отключающее устройство удаляют со стены. Должна остаться коробка с тремя концами провода. Два свободных конца – это фазные жилы, идущие к светильнику от бывших клавиш. Третий конец подводит фазу, питающую через выключатель первые две жилы. На данный момент они все разведены по сторонам.
2. Первый выход светильника соединяют на потолке совместно с нулевой и одной бывшей фазной жилой.
3. Второй выход светильника подключают к оставшейся второй бывшей фазной жиле.
4. Следующие работы предусматривают монтаж стационарного пульта на стену. Но сначала мультиметром находят пару жил из торчащих из коробки проводов, между которыми возникает 220 вольт. Их подсоединяют к клеммам стационарного пульта, обозначенными буквами «N» и «L».
5. Оставшийся третий свободный конец подводят к клемме, обозначенной «OUTPUT».

Вот и все, осталось закрепить устройство на стену и проверить работоспособность.

Подключение к двухклавишному выключателю

Прежде чем подключить к двухклавишному отключающему устройству любую люстру, надо обратить внимание на потолок, где выходят концы жил, и посчитать их. Минимум для двойного выключателя должно быть три провода: один ноль и две фазы. Если имеется четвертый конец – это заземление. Его надо просто заизолировать или прикрепить к металлическому корпусу люстры. Определившись, где какой провод, можно прикрепить осветительный прибор на потолок и подсоединить его:

1. Итак, на стене установлен двойной выключатель. На потолок идет три или четыре жилы. Что делать с заземлением – уже определились, остается разобраться с оставшимися тремя концами. Их распределение зависит от количества рожков люстры.
2. Однорожковый прибор совместить с двумя клавишами нельзя, к тому же неразумно делать такую комплектацию. Ведь придется изолировать одну фазу на потолке, тогда вторая клавиша останется нерабочей. Следовательно, люстра должна быть с тремя, пятью или большим количеством рожков, но не меньше двух.
3. Независимо от количества рожков, подключение конца нулевой жилы делают к выходящему соответствующему проводу из люстры. Внутри корпуса он соединен со всеми цоколями ламп.
4. Остающиеся на потолке два фазных конца являются частью линий, подходящих к двум клавишам выключателя. Их необходимо подключить к двум выходящим из люстры фазным проводам, тогда каждая клавиша будет управлять определенной группой лампочек.
5. Бывает, что многорожковый осветительный прибор снабжен тремя фазными выходами. Тогда два из них на свое усмотрение надо соединить между собой, чтобы количество выходов соответствовало количеству клавиш.

Двойной выключатель разумно совмещать с прибором, оборудованным не менее тремя рожками. Это позволяет оптимально компоновать количество работающих ламп. В трехрожковой люстре можно, например, включать одну лампочку или сразу три. Удобные варианты компоновки получаются с пятирожковой или шестирожковой люстрой. Каждой клавишей можно включать определенное количество лампочек. Готовое изделие с завода уже разбито на группы, но при желании люстру можно разобрать и скомпоновать группы ламп по своему усмотрению.

Подключение к одинарному (одноклавишному) выключателю

Простейшая схема подключения одной лампочки к одноклавишному выключателю состоит из двух проводов: ноль и фаза. Они выходят в равном количестве на потолке и из люстры. Их остается только соединить между собой. Если на потолок выходит третий провод заземления, его просто изолируют или подключают к металлическому корпусу прибора.

Если намечен монтаж многорожковой люстры, то из нее будет выходить несколько фазных проводов. Их придется соединить между собой, чтобы получились те же два конца, как и на потолке. Одинарный выключатель просто будет вводить в работу одновременно все лампочки.

Подключение к одинарному выключателю нескольких люстр

Схема управления одной клавишей несколькими источниками света актуальна для группы светильников подвесного потолка, или нескольких люстр, висящих в большой комнате. При этом они должны соединяться параллельно. Для удобства подсоединения каждый прибор освещения имеет свою распределительную коробку.

Управление тремя люстрами через трехклавишный выключатель

Схема с трехклавишным выключателем удобна для подсоединения источников света кухни, ванной и туалета. Нулевой провод, как всегда, берется общий, а фазные жилы от каждой клавиши идут в разные комнаты к люстре.

Подключение галогенных люстр

Дизайн современных квартир предполагает использование для освещения галогенных ламп. Но такие источники света нельзя напрямую питать от электросети. Работа галогенных ламп происходит от понижающего трансформатора, что позволяет их использовать в сырых помещениях.

Схема галогенной люстры

Как и все источники света, галогенная люстра состоит из корпуса с отражателями. Вместо обычных, здесь установлено определенное количество галогенных ламп. Каждая группа источников света имеет свой понижающий трансформатор, рассчитанный на номинальное напряжение используемых лампочек.

Схема подключения к электросети

Схема подключения галогенных люстр к одинарному и двухклавишному выключателю ничем не отличается от монтажа источников света с обычными лампами. Отличия состоят только во внутренней схеме подключения. Сколько бы ни было галогенных ламп в люстре, каждая группа должна быть подключена к низкой стороне трансформатора. Причем лампы одной группы соединяются между собой параллельно.

Торчащие на потолке фазные концы жил от выключателя подводят к высокой стороне каждого трансформатора. Ноль берется общий. То есть схема подключения галогенных люстр отличается только тем, что провод от выключателя к лампе идет через понижающий трансформатор.

Рассмотрев разные схемы подключения, можно сказать, что установка люстры не такое уж сложное дело. Если правильно разобраться со схемой, всю работу можно сделать своими руками.

правила установки трехрожкового и пятирожкового светильника с двойным выключателем

Сегодня в современном доме довольно редко можно увидеть простую лампочку на проводе, наличие и широчайший выбор различных осветительных приборов делать свою работу. Выбор иногда сбивает с толку.

Есть встроенное диммируемое освещение с дистанционным управлением, есть датчики движения, в общем на любой вкус и цвет. При всей широте выбора одним из самых популярных решений является все та же люстра с двумя выключателями.

Содержание

• Выбор лампы
• Варианты внутренней проводки
• Инструменты для соединения люстр
• Монтажные работы
• Правила безопасности и работы

Часто люди предпочитают пользоваться услугами электрика, однако это можно сделать и самостоятельно. Вопрос, как подключить люстру на 2 выключателя, легко может решить человек, умеющий хотя бы держать в руках отвертку!

Выбор лампы

Покупка светильника – важнейший этап в дальнейшей работе. Важно сделать свой выбор, опираясь не только на визуальную красоту светильника и его оригинальный дизайн, но и на важнейшие характеристики в целом.

instagram viewer

Перед покупкой необходимо учесть еще несколько параметров самого помещения:

1. Высота потолков
2. Способ крепления самого светильника
3. Тип переключателя
4. Количество ламп в светильнике

Учитывая эти основные индикаторы , можно приступать к выбору. Обычно в любом магазине, торгующем осветительными приборами, вам советуют по типу подключения той или иной модели, но лучше разобраться в этих вопросах самостоятельно до посещения торговой точки.

Если перед вами люстра, из которой выходит всего два провода, то данное устройство рассчитано на один выключатель, несмотря на то, что количество розеток для светильников может быть больше одного. Если хотите, можете переделать и этот вариант и решить как подключить люстру к двойному выключателю.

Если от выбранной модели выходит три провода, то это тот вариант, который нам нужен. Довольно часто встречаются люстры с большим количеством проводов (обычно они рассчитаны на более, чем три лампы), но это не должно смущать, также возможно их подключение к двухкнопочному выключателю. Отличие люстр с количеством проводов более трех в том, что есть возможность самостоятельно выбирать комбинации включения ламп. Как собрать люстру обычно может показать продавец-консультант, либо схема сборки будет включена в комплект.

Варианты внутренней проводки

Стоит отметить, что домашняя проводка имеет свои нюансы. Здесь также возможны отличия. Провода, идущие к месту крепления, могут быть двух-, трех- и четырехжильными (а могут быть и отдельными проводами).

В любой из этих комбинаций будет так называемый «нейтральный» провод. В схеме подключения с четырьмя проводами один из них используется как земля (обычно такая схема используется в современных новостройках). Он чаще всего имеет желто-зеленый цвет (кстати, в люстре может быть предусмотрено и заземление, и провод чаще всего в этом случае имеет такой же цвет).

Если в модели не предусмотрено заземление, то провод в стене нужно просто заизолировать и никуда не подключать. В случае двух и трех проводов один из них будет нейтральным, два (или один) других называются «фазными».

Инструменты для подключения люстры

Вам также потребуется дополнительный набор инструментов для подключения осветительного прибора. Профессиональные электрики, оказывающие такие услуги, всегда имеют при себе все необходимые аксессуары. Но в доме обычного человека при установке своими руками такое разнообразие можно встретить достаточно редко.

Однако набор необходимых инструментов прост и встречается у многих:

• Индикаторная отвертка;
крестовая отвертка
• ;
• Плоскогубцы или бокорезы;
• Изолента;
• Нож.

Монтажные работы

Обычно осветительные приборы крепятся к потолку с помощью крюка. Соответственно владельцу (или мастеру) приходилось очень надежно фиксировать ее в потолке, так как люстра имеет довольно большой вес.

Приступая к работе, первым делом необходимо ознакомиться со схемой подключения устройства. Затем при помощи индикаторной отвертки находим нулевой провод. Для этого отверткой поочередно прикасайтесь к оголенным жилам проводки. Фазные провода включат индикатор отвертки, провод который «не горит» и будет ноль.

Перед подключением люстры необходимо запомнить важную информацию: соединять медные и алюминиевые провода можно только с помощью соединительных площадок, это связано с тем, что эти металлы сильно окисляются между собой, а это приводит к плохому контакту и в конечном итоге может привести к короткому замыканию и пожару.

Еще один важный момент, о котором следует помнить, это то, что подключать лампу нужно без переполюсовки. Этот термин обозначает неправильное подключение к выключателю. Выключатель должен размыкать фазный провод. В случае отключения нуля ток по фазным проводам будет приближаться к люстре, что чревато поражением электрическим током, а кроме того, люминесцентные осветительные приборы и диодные лампы могут тускло светиться или мерцать даже в выключенном положении.

Далее нужно подключить провода в самой люстре. Трехплечевой (трехламповый) вариант светильника подразумевает параллельное подключение двух групп ламп. Следует учитывать, что на нашем рынке очень много осветительных приборов, в которых лампы никак не связаны между собой. Вам придется сделать это самостоятельно.

Если вы посмотрите на отдельный патрон каждой лампы, то увидите, что от него отходят два провода. На всех розетках один из проводов будет одного цвета, чаще всего синего. Для получения двух параллельных соединений группируем (соединяем) провода лампы. После соединения проводов получаем три вывода проводов. Пятирожковый вариант (люстра на пять ламп) люстр собирается точно так же.

Что касается соединения проводов между собой, то это можно сделать несколькими способами:

• Пайка;
• Скручивание;
• Соединительные клеммы (плашки).

Наиболее практично использовать клеммы. Но самая распространенная схема – это, конечно же, скрутка. Помните, скрутка должна быть очень хорошо изолирована изолентой. Для зачистки проводов от изоляции можно использовать как нож, так и бокорезы. При зачистке будьте осторожны, чтобы не повредить сам провод. С ним нужно обращаться очень осторожно.

С люстрой и типами проводки разобрались. Теперь нужно решить, что делать, если проводка старая и рассчитана на два провода, а подключить люстру нужно с двухкнопочным выключателем. На самом деле ничего страшного в этом нет. На рынке имеется достаточное количество переключателей, рассчитанных на такой случай. У них такой же тип подключения на вводе от домашней проводки, как и у одиночного выключателя. Правильно подключить его поможет схема, которая чаще всего указана на самом выключателе, а также может быть присоединена отдельно.

Совершенно не сложно разобраться во всех схемах, что люстры, что выключатель. Производители делают их максимально понятными. Чтобы даже человек без специального образования и опыта без труда разобрался во всех тонкостях предстоящей работы.

Также можно отметить такой вариант, когда подключение производится к одному выключателю люстры с принципом подключения трехрожкового или пятирожкового, в этом случае все лампы светильника подключаются к двум проводам и цепи здесь может понадобиться попроще.

Следует отметить, что если и люстра, и электропроводка помещения предусматривают заземление, его необходимо подключить, это повысит безопасность использования прибора.

Техника безопасности и правила работы

В заключение несколько слов о технике безопасности при подключении люстры с двухкнопочным выключателем. После того, как был определен нулевой провод, необходимо выключить все предохранители на входе в помещение, чтобы полностью обесточить его. Работы по установке светильника следует проводить только при отключенном электропитании. Также помните, что важно надежно соединить провода без повреждений, используя качественную изоленту. Также очень важно делать каждый шаг внимательно и обдуманно, не торопиться и не отклоняться от вышеизложенных рекомендаций.

При соблюдении 3 простых правил: отключение электричества во время работы, использование качественных материалов, осторожность. Вы избежите несчастных случаев, а вновь установленная люстра будет долгие годы радовать вас своим внешним видом и исправной работой!

Поиск и устранение неисправностей настенного электрического выключателя

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем 19-го века. 20-х годов, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 04.04.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Элизабет Макленнан

Факт проверен Элизабет Макленнан

Элизабет Макленнан — специалист по проверке фактов и редактор с опытом работы в области наук о Земле и устойчивого развития. Элизабет имеет степень магистра. из Университета Теннесси, Ноксвилл.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Большинство настенных выключателей в вашем доме управляют осветительными приборами, но они также могут управлять настенными розетками (розетками) или проводными устройствами, такими как мусоропровод. Поскольку эти выключатели используются часто (например, включение и выключение светильника несколько раз в день), они очень часто изнашиваются. Но механическая неисправность самого выключателя не всегда является причиной того, что светильник не работает. Выключатель — это только один из компонентов сложной электрической цепи, которая начинается на панели выключателя, проходит через электропроводку в стенах к выключателю света, а затем по дополнительным проводам к светильнику, розетке или электроприбору. Когда выключатель света кажется «плохим», проблема на самом деле может лежать где угодно в цепи, от автоматического выключателя до светильника.

Таким образом, устранение неполадок коммутатора, по крайней мере частично, связано с устранением неполадок во всей цепи, чтобы определить, в чем на самом деле заключается проблема. Если устранение неполадок исключает другие возможности, то замена выключателя света является последним шагом.

Когда следует устранять неисправности настенного выключателя

Всякий раз, когда настенный выключатель больше не управляет должным образом светильником, розеткой или устройством, которым он должен управлять, пришло время предпринять эти простые шаги, чтобы определить, в чем проблема. Просто помните, что ваше расследование может выявить проблемы, которые не имеют ничего общего с коммутатором.

Перед началом работы

Настенные выключатели бывают разных стилей, но помимо эстетических различий между простыми тумблерными переключателями, кнопочными переключателями, ползунковыми переключателями и диммерными переключателями существует более фундаментальная инженерная разница. Существуют однополюсные выключатели, управляющие вещами из одного места, трехпозиционные выключатели, управляющие освещением или розетками из двух мест; а для больших домов или сложных ситуаций можно использовать четырехпозиционный переключатель для управления освещением или розетками из трех или более мест. Если при устранении неполадок установлено, что с переключателем действительно возникла механическая проблема, то важно знать, какой тип переключателя у вас есть, прежде чем покупать и устанавливать замену.

Оборудование/инструменты

• Бесконтактный тестер цепей
• Отвертка
• Тестер непрерывности
• Фонарик

Материалы

• Соединители проводов (при необходимости)
• Новый настенный выключатель (при необходимости)

1. Осмотрите переключатель

   Иногда поврежденный или неисправный переключатель сразу бросается в глаза. Если тумблерный рычаг или ползунковый механизм ослаблены или не работают должным образом, весьма вероятно, что механические части внутри переключателя просто изношены. Точно так же, если переключатель издает жужжащий звук, теплый на ощупь или показывает какие-либо признаки подгорания или плавления, то почти наверняка переключатель неисправен и нуждается в немедленной замене.

   Ель / Кевин Норрис

   Предупреждение

   Выключатель, издающий жужжащие звуки или нагретый на ощупь, требует немедленного вмешательства путем отключения автоматического выключателя. Такой переключатель может представлять опасность возгорания и должен быть заменен как можно скорее.

2. Проверить лампочку или розетку

   Если нет очевидных повреждений или проблем с выключателем, сначала исключите простые вещи: убедитесь, что в светильнике есть не перегоревшие лампочки или что лампа или прибор, подключенный к розетке, управляемой выключателем, работает правильно. . Нет смысла тратить время на замену настенного выключателя, если проблема заключается всего лишь в перегоревшей лампочке.

   Ель / Кевин Норрис

3. Проверить автоматический выключатель; Отключить питание

   Цепь выключателя, которая не работает должным образом, может просто иметь сработавший выключатель или перегоревший предохранитель. Подойдите к электрической сервисной панели и найдите выключатель или предохранитель. Если выключатель сработал, сбросьте его; или, если предохранитель перегорел, замените его точным дубликатом.

   Если сброс выключателя или замена предохранителя не решит проблему, ваши следующие шаги будут включать проверку проводных соединений и более тщательное переключение. Но перед этим отключите питание цепи, выключив автоматический выключатель или удалив предохранитель.

   Совет

   Если автоматический выключатель постоянно срабатывает при каждом включении настенного выключателя, весьма вероятно, что где-то в проводке произошло короткое замыкание. Короткое замыкание возникает, когда ослабленный или поврежденный провод приводит к отклонению электрического тока за пределы установленного пути цепи. Устранение короткого замыкания может быть работой для лицензированного электрика, если проблема заключается не в самом выключателе, а в чем-то другом.

   Ель / Кевин Норрис

4. Снимите крышку, проверьте питание

   Осторожно отвинтите настенную защитную пластину и снимите ее, чтобы можно было осмотреть выключатель. Используйте бесконтактный тестер для неоновых цепей, чтобы убедиться, что провода, подключенные к выключателю, не проходят под напряжением. Когда щуп проходит рядом с проводами или винтовыми клеммами переключателя, он загорается, если присутствует ток под напряжением. Никогда не прикасайтесь к проводам, пока не убедитесь в отсутствии тока.

5. Осмотрите соединения проводов

   Во многих случаях переключатель не будет работать правильно из-за того, что проводные соединения — либо соединения цепей внутри электрической коробки, либо провода, подключенные к самому выключателю — ослабли, что препятствует прохождению тока цепи по назначенному пути.

   С помощью фонарика загляните в электрическую коробку и проверьте качество соединений проводов. Для этого может потребоваться ослабить крепежные винты на выключателе и вытащить его из распределительной коробки.

   Если вы обнаружите плохие проводные соединения, простое повторное подключение их к коммутатору может решить вашу проблему. Если вы заметили ослабленные соединения цепей внутри коробки, закрепите их с помощью соединителей проводов.

   После того, как ослабленные проводные соединения будут устранены, вы можете убрать переключатель обратно в электрическую коробку, заменить накладку, снова включить цепь и проверить, правильно ли работает переключатель. Если проблема не устранена, снова отключите питание схемы и подготовьтесь к снятию и проверке самого переключателя (следующий шаг).

   Совет

   Хотя это встречается реже, проблемы с проводным соединением на самом светильнике иногда могут вызывать проблемы. Также стоит проверить соединения проводов цепи светильника в тех случаях, когда выключатель и его проводные соединения кажутся целыми.

6. Снимите переключатель

   Если проблема не устранена после выполнения предварительных действий, извлеките выключатель из распределительной коробки (только после того, как еще раз убедитесь, что питание отключено), затем отсоедините выключатель от проводов его цепи.
