Схема распределительного трехфазного щита 380 для частного дома

Трехфазные щиты 380 В, в основном применяемые в частных домостроениях и в новых многоэтажках, позволяют уменьшить размер сечения кабеля, подводимого к дому, и оптимально распределить нагрузку. Использование схемы трехфазного щитка дает возможность подключать бытовые электроприборы, уменьшая номинал автомата и потребление тока по фазе.

Принципиальные схемы работы трехфазных электрощитов

При монтаже электросистемы напряжением 380 В используются различные варианты схем трехфазного щита, из которых можно подобрать наиболее приемлемый по доступной стоимости. Важным условием является обеспечение безопасности в доме или квартире. Поэтому в дополнение к автоматам защиты ставят и УЗО, оберегающие человека от поражения током. Нормативами не предусматривается установка УЗО на освещение в сухих помещениях, но при трехфазном подключении все освещение подключается к одному автомату. Поэтому необходимо освещение заводить через УЗО, что способствует повышению надежности системы.

В состав стандартной схемы трехфазного щита для частного дома включается входной 3-х фазный автомат и несколько групповых автоматов, обеспечивающих защиту отходящих однофазных линий. Установленный на входе 3-х полюсный автомат 25А-40А требуется для исключения одновременного срабатывания входного и группового автомата.

При этом все нулевые проводники заводятся на общую нулевую шину, заземляющие проводники — на общую шину заземления, а фазные проводники — на автоматы. Для объединения групповых автоматов по фазам используются перемычки из провода или гребенчатая шина. Замена пары автомат и УЗО дифавтоматом позволяет сделать схему распределительного щита 380 более простой, надежной и легко корректируемой при условии подключения через кросс-модуль. Это позволяет экономить место в щите, что немаловажно. Но подобная схема 3 фазного щита обходится дороже, так как дифов много и цена их выше пары.

Основные варианты схемы 3 фазного щита

Разработка схемы 3 фазного щита для дома требует индивидуального подхода и учитывает условия подключения разных защитных устройств в одном щитке. Специалисты рекомендуют несколько вариантов простых схем электрощита 3 фазы:

на вводе устанавливается вводной автомат, ограничивающий потребляемый ток каждого потребителя. После него размещается 3-фазный электросчетчик, мощные электропотребители распределяются по фазам через групповые автоматы, при отключении одного потребителя другие цепи не разрываются;
вариант схемы без прибора учета потребленной электроэнергии, с чередованием 3-х полюсных автомат, соединение защитных устройств перемычками или гребенчатой шиной;
вариант отвечает современным нормам электробезопасности, после счетчика стоит общее УЗО, устанавливается общая нулевая и шина заземления;
имеется несколько УЗО с индивидуальной нулевой шиной, обеспечивается защита кабеля от возгорания;

схема трехфазного щита без вводного УЗО, с использованием однофазных дифавтоматов на некоторые потребители, их количество равно количеству групп.

Грамотно разработанная схема трехфазного щита для частного дома с указанием номиналов и характеристик защитных приборов и их подсоединения позволяет распределить пропорционально нагрузку на все три фазы, исключая их перекос.

Компания «Vulelectro» оказывает услуги по разработке схемы 3 фазного щита для дома в Санкт-Петербурге и Ленинградской области и гарантирует доступные цены. По вопросам оказания услуг предлагаем позвонить по телефону +7 (981) 785-86-88 и написать на email [email protected].

Схема сборки распределительного щитка: инструкция + фото

Содержание

1 Схема сборки распределительного щитка в квартире

2 Схема сборки распределительного щитка в частном доме

Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. На проекте обязательно должно быть обозначена вся иерархия. Схема сборки распределительного щитка является достаточно простой.

Кроме этого, на всей автоматике обязательно должен быть изображен весь номинал и класс защиты. Теперь настало время изучить наглядные схемы распределительного щита частного дома, квартиры или коттеджа. Если вам будет интересно, тогда можете прочесть про схему подключения розетки на 380 Вольт.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

Автоматического выключателя, который имеет два полюса.
Счетчика электроэнергии.
УЗО.
Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления, тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

Корпус распределительного щитка.
Нулевая шина.
Заземляющая шина.
Гребенка для соединения выключателей.
Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

Двухполюсный выключатель.
Электросчетчик.
УЗО.
Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

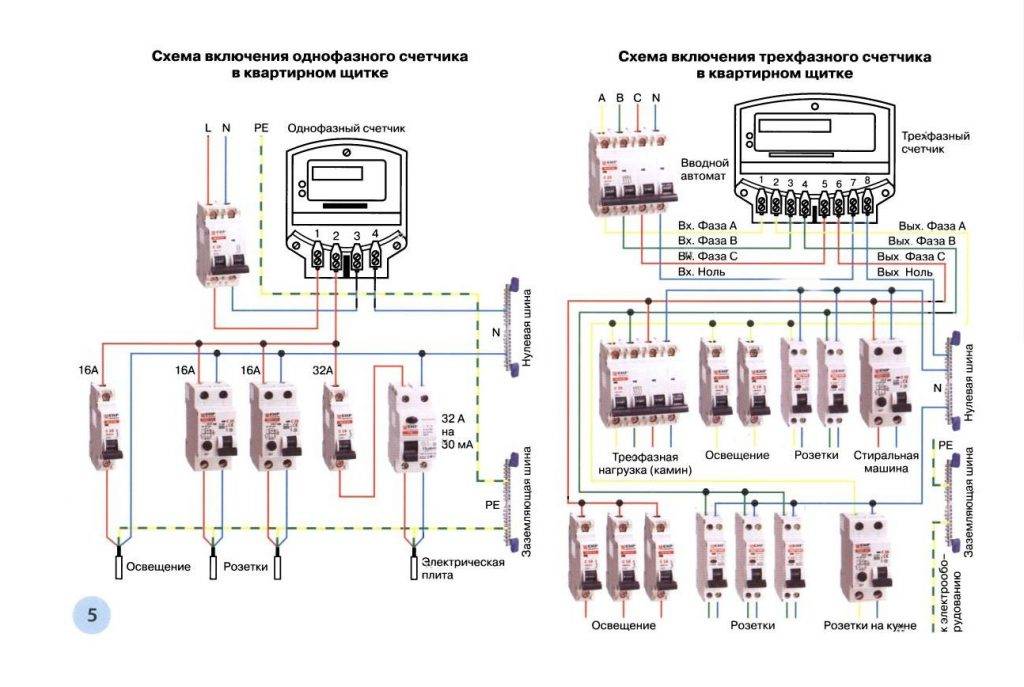

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража.

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса.

Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.
