Устройство водоснабжения: Водоснабжение многоквартирного дома: схема, устройство, нормы

Системы водоснабжения: общее устройство

Водоснабжением называют совокупность меро­приятий по обеспечению водой различных потребителей (населения, промышленных предприятий, транспорта, сельского хозяйства) в необходимых количествах и требуемого качества.

Система водоснабжения — это комплекс инженерных со­оружений и устройств для получения воды из природных ис­точников, ее очистки, хранения запасов, транспортирования (подачи) различным потребителям в необходимом количестве и требуемого качества.

Системы водоснабжения под разделяются на районные и групповые в зависимости от того, обеспечивают ли они водой отдельные районы страны или группы различных населенных пунктов и других объектов.

В общем случае в задачи систем водоснабжения входят: по­лучение воды из природного источника, улучшение ее качества в соответствии с требованиями потребителей, транспортиро­вание на территорию объекта и подача ко всем заданным точ­кам отбора. При этом в точках отбора должны быть обеспечены заданные давления в трубах водопроводной сети.

В соответствии с перечисленными задачами в состав систе­мы водоснабжения включаются следующие виды водопровод­ных сооружений:

  • водозаборные сооружения, осуществляющие забор воды из выбранных для данного объекта природных источников;
  • насосные станции (водоподъемные сооружения), создающие требуемые давления в водопроводных трубах для подачи задан­ных расходов воды на заданную высоту;
  • сооружения для очистки и обработки воды (очистные соору­жения), осуществляющие улучшение качества (очистку) при­родной воды в соответствии с требованиями потребителя;
  • водоводы и водопроводные сети, транспортирующие воду к объектам и местам ее потребления;
  • регулирующие и запасные емкости — резервуары различных типов для хранения и аккумулирования воды.

Водоводы и водопроводные сети совместно с насосными станциями и регулирующими емкостями образуют системы подачи и распределения воды — подсистемы системы водо­снабжения в целом.

На рисунке ниже показана схема расположения основных соору­жений системы водоснабжения города при использовании од­ного природного источника воды. Напорная регулирующая емкость может быть расположена в начальном или конечном узле или в каком-либо другом узле сети, имеющем наивысшую геодезическую отметку. Когда очистные сооружения и резер­вуар чистой воды располагаются на достаточно высоких отмет­ках местности, очищенная вода может подаваться объекту по водоводам самотеком, в результате чего отпадает необходи­мость в насосной станции II подъема. В отдельных случаях це­лесообразно располагать очистные сооружения и связанные с ними резервуар чистой воды и насосную станцию II подъема вблизи снабжаемого водой объекта.

1 — водозаборное сооружение; 2 — насосная станция I подъема; 3 — очистные сооружения; 4 — сборный резервуар; 5 — насосная станция II подъема; 6 — водоводы; 7 — напорная регулирующая емкость; 8 — разводящая сеть

Если качество воды природного источника позволяет ис­пользовать его воду без очистки, потребность в устройстве очи­стных сооружений отпадает и система водоснабжения значи­тельно упрощается. Это относится к случаям использования некоторых видов подземных вод (артезианских вод, ключей) для снабжения населенных пунктов, а также использования без очистки воды поверхностных водоемов для снабжения промышленных предприятий, не предъявляющих высоких требований к качеству воды.

Напорная регулирующая емкость (водонапорная башня или резервуар, расположенный на высоких отметках местности) может располагаться в различных точках территории объекта в зависимости от сочетания планировки объекта и рельефа мест­ности.

Системы оборотного водоснабжения устраиваются на про­мышленных предприятиях. На некоторых промышленных пред­приятиях вода после использования ее для технических целей не загрязняется совсем или загрязняется незначительно — лишь нагревается, например вода, используемая для охлаждения про­изводственных агрегатов, конденсации пара и др. При недоста­точной мощности природного источника или большой стои­мости подачи из него требуемого количества воды (например, при удаленности источника) необходимо или экономически целесообразно сбрасываемую предприятием или отдельным цехом воду охлаждать и подавать снова для использования на том же объекте.

При этом из источника добавляется только не­которое количество «свежей» воды для восполнения потерь при обороте и охлаждении. В качестве водоохлаждающих уст­ройств применяют пруды, брызгальные бассейны и градирни.

Системы оборотного водоснабжения применяют также, ес­ли вода при использовании загрязняется сравнительно легко удаляемыми примесями. В таких случаях для очистки воды ис­пользуют отстойники.

Иногда оборотная система устраивается для производст­венного водоснабжения при значительном загрязнении воды в процессе производства. В этих случаях оборотное водоснабже­ние позволяет снизить объемы сбрасываемых загрязненных и часто трудноочищаемых вод.

Основным требованием к работе систем водообеспечения различных объектов является выполнение ими заданных функций при удовлетворении высоких показателей надеж­ности и экономичности. Иначе говоря, система подачи воды должна не только выполнять с наименьшими затратами средств заданные функции водоснабжения объекта по объёмам и качеству подаваемой воды и по создаваемым давлени­ям в сетях, но и фактически выполнять их в процессе экс­плуатации без нарушений.

Одним из основных показателей надежности функционирования системы может служить ве­роятность ее безотказной работы в течение рассматриваемых периодов времени. Под «отказом» системы водоснабжения подразумевают недопустимое снижение качества работы системы по водообеспечению объекта.

Устройство системы водоснабжения | Компания «КИРБЕТ»

Главная Технология строительства Комплексные работы Инженерные коммуникации Устройство системы водоснабжения

Наладить подачу воды можно даже в тех регионах, где введены строгие графики или вовсе отсутствует центральный водопровод. Для стабильного получения ресурсов на бытовые нужды придется обустроить хорошую систему водоснабжения. Сделать это можно самостоятельно (если на участке есть готовый источник) или обратиться за помощью к мастерам буровой установки.

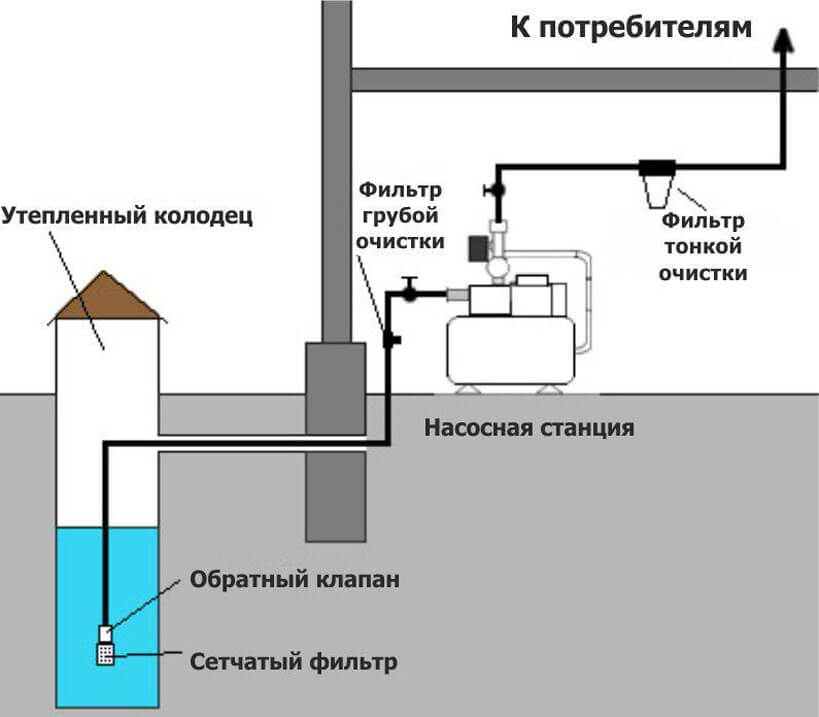

Насосная станция (водяной насос)

Этот тип водоснабжения частного дома подходит для участков, на территории которых уже есть колодец или другой источник воды.

Оборудование работает от электросети и включает накопительную емкость (разной вместимости), электродвигатель в герметичном корпусе, шланги, механизмы контроля.

Когда бак полностью наполнен, электронасос отключается. Если уровень воды внутри него падает, система автоматически подкачивает жидкость до заданных параметров. Срок службы оборудования практически не ограничен, так все выходящие их строя детали могут быть заменены.

Обустройство колодца

Наладить водоснабжение частного дома с помощью колодца удобнее на тех участках, где уровень залегания воды не превышает 15 метров. Перед обустройством стоит обратиться к поисковикам, которые покажут наилучшее место для его размещения. От этого фактора зависит производительность, а также возможность покрыть потребности жителей дома.

Такая система водоснабжения делается один раз и на всю жизнь. Изредка ее надо чистить, если качество подающейся воды резко ухудшилось.

Важно знать, что обустраивать источник ресурсов запрещено радом со сточными канавами, туалетами, свалками. Расстояние между ними должно составлять не менее 50 метров. Также не желательно располагать конструкцию вблизи наземных построек (не менее 5 м).

Водяная скважина (на песке)

В процессе обустройства этого вида водоснабжения (глубиной до 50 м) используется специальное оборудование. Очень хорошо, если в месте бурения есть подземное русло. Так как в этом случае производительность скважины возрастет, что в полном объеме обеспечит потребности жителей дома. Когда основная работа готова, в скважину опускают трубу. Монтаж водоснабжения завершают установкой насосного оборудования.

Первое время жидкости может быть недостаточно, а ее качество казаться сомнительным. Однако очень быстро объем подачи увеличится, а сама жидкость станет чище. В среднем срок эксплуатации скважины составит 10 лет.

Артезианская скважина

Такой источник служит долго — до 50 лет, а сама жидкость достаточно чистая и с прекрасным вкусом. Глубокое залегание жилы защищает ее от любых технологических и природных загрязнений. Этот тип скважин отличается высоким дебетом, не зависящим от климатических условий. Однако обустройство такой системы подачи воды — задача не из легких. Для бурения артезианских скважин понадобится обеспечить проезд буровой машины к месту работы, а также стабильную подачу воды для самого процесса.

Упростить задачу по водоснабжению частного дома вы можете, обратившись в КИРБЕТ. Мы подберем подходящий вариант для ваших целей, порекомендуем мастеров и проконтролируем выполнение процесса.

Затрудняетесь с выбором?

Чтобы задать дополнительные вопросы, достаточно оставить онлайн заявку на нашем сайте или позвонить нашим менеджерам по телефону 8 (800) 551-56-90

Оставить заявку

Как работают гидропанели? | Source Water

Make , магазины и Disense Чистая, минерализованная вода

  • питьевая вода из солнечного света и воздуха

  • . или кран

  • Подключение к облаку для мониторинга и оптимизации

Как работают гидропанели?

Гидропанель SOURCE® представляет собой технологию, которая включает в себя несколько запатентованных изобретений наряду с коммерческими секретами, что делает ее единственной в своем роде технологией возобновляемой воды, которая использует энергию солнца для извлечения чистой, свободной от загрязняющих веществ питьевой воды из воздух. Собранная вода затем минерализуется для достижения идеального состава и вкуса, что делает питьевую воду высшего качества легкодоступным ресурсом.

1

Солнечная энергия питает панель полностью автономно

2

Вентиляторы всасывают окружающий воздух и проталкивают его через гигроскопичный или водопоглощающий материал, который улавливает водяной пар из воздуха

3

собирается в резервуаре

4

Минералы добавляются, чтобы сделать питьевую воду идеальной вопросы удаленно.

Круглосуточный мониторинг из SOURCE Network Operations Center

Удаленная оптимизация
и машинное обучение

Максимальное время безотказной работы
и эффективность

Солнце или облака + высокая влажность Солнце или облачность + умеренная влажность90 Солнце или облака + высокая влажность

Солнце или облака + умеренная влажность

Солнечно + переменная влажность

Дистанционная оптимизация для любого климата

Хотя производство воды может варьироваться в зависимости от погоды в вашем регионе, технология SOURCE оптимизирована для широкого диапазона условий и может даже производить воду при слабом и среднем солнце и влажности. Сегодня SOURCE производит воду для людей в самых засушливых пустынях мира.

Идеальная питьевая вода в любом месте

ИСТОЧНИК добывается в более чем 50 странах мира

ИСТОЧНИК УСТОЙЧИВОСТИ

Один ИСТОЧНИК Hydropanel устраняет необходимость в 54 000 одноразовых пластиковых бутылок для воды в течение 15-летнего срока службы .
*

  • Как устанавливается SOURCE?

    Сначала мы проводим виртуальный осмотр площадки, чтобы определить оптимальное размещение гидропанелей. Оттуда наша команда…

    Подробнее
  • Сколько питьевой воды может произвести SOURCE?

    Установки SOURCE могут быть сконфигурированы для удовлетворения потребностей любого объема, от отдельных домохозяйств до целых сообществ и всего…

    Подробнее
  • Каков срок службы?

    ИСТОЧНИК Срок службы гидропанелей составляет 15 лет, после чего мы рекомендуем подробное обслуживание.

    Подробнее

Система водоснабжения | Описание, очистка, распределение и качество воды

система водоснабжения

Смотреть все СМИ

Ключевые люди:
Бенджамин Латроб Джон Блумфилд Джервис Индраварман I Секст Юлий Фронтин Сэр Хью Мидделтон, первый баронет
Похожие темы:
насос очистка воды ступенчатый колодец акведук искусственное озеро

Просмотреть весь связанный контент →

система водоснабжения , инфраструктура для сбора, передачи, очистки, хранения и распределения воды для жилых домов, коммерческих предприятий, промышленности и ирригации, а также для таких общественных нужд, как пожаротушение и промывка улиц.

Из всех коммунальных услуг обеспечение населения питьевой водой является, пожалуй, наиболее важным. Люди зависят от воды для питья, приготовления пищи, стирки, выноса отходов и других бытовых нужд. Системы водоснабжения также должны соответствовать требованиям для общественной, коммерческой и производственной деятельности. Во всех случаях вода должна соответствовать требованиям как по качеству, так и по количеству.

Историческая справка

Разработки в области систем снабжения

Вода была важным фактором в размещении первых оседлых сообществ, и эволюция общественных систем водоснабжения напрямую связана с ростом городов. В освоении водных ресурсов за пределами их естественного состояния в реках, озерах и родниках рытье неглубоких колодцев было, вероятно, самым ранним нововведением. По мере увеличения потребности в воде и разработки инструментов колодцы стали углубляться. Выложенные кирпичом колодцы были построены горожанами в бассейне реки Инд еще в 2500 году до нашей эры, а колодцы глубиной почти 500 метров (более 1600 футов), как известно, использовались еще в Древнем Китае.

Строительство qanāt s, слегка наклонных туннелей, проложенных в склонах холмов и содержащих грунтовые воды, вероятно, возникло в Древней Персии около 700 г. до н.э. Со склонов холмов вода самотеком подавалась по открытым каналам в близлежащие города. Использование qanāt s стало широко распространенным по всему региону, и некоторые из них все еще существуют. До 1933 года иранская столица Тегеран полностью получала воду из системы каналов сек.

Необходимость направлять воду из отдаленных источников была результатом роста городских сообществ. Среди наиболее примечательных древних систем водоснабжения — акведуки, построенные между 312 г. до н. э. и 455 г. н. э. по всей Римской империи. Некоторые из этих впечатляющих работ все еще существуют. В трудах Секста Юлия Фронтина (который был назначен начальником римских акведуков в 97 г. н.э.) содержится информация о проектировании и строительстве 11 основных акведуков, которые снабжали сам Рим. Типичный римский акведук, простирающийся от дальнего родникового района, озера или реки, включал ряд подземных и надземных каналов. Самой длинной была Аква Марсия, построенная в 144 г. до н.э. Его источник находился примерно в 37 км (23 милях) от Рима. Сам акведук был 9Однако его длина составляла 2 км (57 миль), потому что ему приходилось извиваться вдоль контуров суши, чтобы поддерживать постоянный поток воды. Около 80 км (50 миль) акведук находился под землей в крытой траншее, и только последние 11 км (7 миль) он проходил над землей по аркаде. Фактически, большая часть общей длины акведуков, питающих Рим (около 420 км [260 миль]), была построена в виде крытых траншей или туннелей. При пересечении долины акведуки поддерживались аркадами, состоящими из одного или нескольких уровней массивных гранитных опор и впечатляющих арок.

Викторина «Британника»

Вода и ее различные формы

Акведуки заканчивались в Риме распределительными резервуарами, из которых вода подавалась в общественные бани или фонтаны. Несколько очень богатых или привилегированных граждан имели водопровод прямо в свои дома, но большинство людей носили воду в контейнерах из общественного фонтана. Вода текла постоянно, излишки использовались для очистки улиц и промывки канализации.

Древние акведуки и трубопроводы не выдерживали большого давления. Каналы строились из тесаного камня, кирпича, щебня или грубого бетона. Трубы обычно делались из просверленного камня или выдолбленных деревянных бревен, хотя также использовались глиняные и свинцовые трубы. В средние века не было заметного прогресса в методах или материалах, используемых для подачи и распределения воды.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Чугунные трубы с соединениями, способными выдерживать высокое давление, почти не использовались до начала 19 века. Примерно в то же время паровая машина была впервые применена для откачки воды, что позволило всем, кроме самых маленьких сообществ, получать питьевую воду непосредственно в отдельные дома. Асбестоцемент, ковкий чугун, железобетон и сталь стали использоваться в качестве материалов для водопроводов в 20 веке.

Разработки в области водоподготовки

Помимо количества подаваемой воды, также важно качество воды. Даже древние понимали важность чистоты воды. Санскритские писания, датируемые 2000 г. до н. э., рассказывают, как очищать грязную воду путем кипячения и фильтрации. Но только в середине 19 века была доказана прямая связь между загрязненной водой и болезнью (холерой), и только в конце того же века немецкий бактериолог Роберт Кох доказал микробную теорию болезней, создание научных основ очистки и санитарии питьевой воды.

Водоподготовка – это изменение источника воды для достижения качества, соответствующего поставленным целям. В конце 19-го и начале 20-го века главной целью была ликвидация смертельных болезней, передающихся через воду. Примерно в то же время началась очистка общественной питьевой воды от патогенных или болезнетворных микроорганизмов. Методы очистки включали фильтрацию через песок, а также использование хлора для дезинфекции. Фактическая ликвидация таких болезней, как холера и брюшной тиф, в развитых странах доказала успех этой технологии очистки воды. В развивающихся странах болезни, передающиеся через воду, по-прежнему являются главной проблемой качества воды.

В промышленно развитых странах внимание переключилось на хронические последствия для здоровья, связанные с химическим загрязнением. Например, предполагается, что следовые количества некоторых синтетических органических веществ в питьевой воде вызывают рак у людей. Свинец в питьевой воде, обычно выделяемый из проржавевших свинцовых труб, может привести к постепенному отравлению свинцом и вызвать задержку развития у детей. Дополнительная цель снижения таких рисков для здоровья видна в постоянно растущем числе факторов, включаемых в стандарты питьевой воды.

Источники воды

Глобальное распространение

Вода присутствует в изобилии на поверхности Земли и под ней, но менее 1 процента ее составляет жидкая пресная вода. Большая часть воды Земли, которая оценивается в 1,4 миллиарда кубических километров (326 миллионов кубических миль), находится в океанах или заморожена в полярных ледяных шапках и ледниках.
