Подключение пленочного теплого пола: Пленочный теплый пол: обзор, схема подключения, монтаж

выбираем, подключение пленки, как установить, как сделать

Содержание:

Тонкости укладки
Как работает пленочный теплый пол
Последствия неправильной укладки
Сильные и слабые стороны
Оптимальные варианты выбора
Подготовка основания
Монтаж пленки — как установить правильно
Подключение
Финишная отделка

Наиболее простым в плане установки и подключения вариантом теплого пола считается пленочный. Обычно его используют в качестве вспомогательного обогрева помещения.

Тонкости укладки

Пленочные электрический пол особенный тем, что в процессе его монтажа тщательная подготовка основания не требуется. Он может быть установлен по завершении основных ремонтных работ. Для этого вполне подойдет ровная, без перепадов поверхность: желательно, чтобы на ней отсутствовали стыки досок и плит, выступающие шляпки гвоздей или наплывы краски.

Все, что потребуется для укладки пленочного теплого пола – один слой термоизоляции.

Далее на пол можно укладывать термопленку, оснащенную тепловыми датчиками. Подключение системы к электрическому напряжению осуществляется посредством терморегулятора. Протестировав смонтированный обогреватель, его покрывают защитным слоем и финишной облицовкой.

Как работает пленочный теплый пол

Основой подогрева пленочной системы выступает энергия инфракрасного излучения, исходящая от графитового напыления под воздействием электричества. Пленочные теплый пол, в отличие от других разновидностей, не нуждается в обустройстве аккумулирующей тепло стяжки и специальной подготовки основания. В качестве накопителя и излучателя тепла в этом случае выступает сама напольная отделка (ковролин, ламинат или линолеум).

Последствия неправильной укладки

Типичная ошибка монтажа пленочного теплого пола – нарушение порядка соединения полос пленки друг с другом. Правильным считается параллельное подключение пленочного теплого пола. Если же использовать последовательной соединение, это заметно снизит эффективность нагрева.

Прочие ошибки установки чреваты возникновением короткого замыкания. Разрезание пленки можно проводить только там, где имеются специальные указатели от производителя. При нарушении этого условия электрическая цепь будет разорвана, и нагревание прекратится.

Перед постилкой пленки основание требует тщательной уборки от мусора и грязи. Если имеются перепады высоты и прочие дефекты, необходимо провести качественное выравнивание пола. Дело в том, что в местах контакта с твердыми фракциями или перепадами может наблюдаться перетирание или разрывы нагревательного мата, с угрозой частичного или полного отключения нагрева.

Подключение теплого пола к сети требует наличия отдельного автоматического выключателя дифференциального тока. Это даст возможность системе мгновенно отключаться, если будет зафиксирован обрыв или короткое замыкание. Несоблюдение этого условия чревато возникновением возгораний и физических поражений людей ударами тока.

Еще одна ошибка – это когда неверно размещен температурный датчик. К примеру, если его поставить возле балкона или двери, то пол под датчиком будет быстрее охлаждаться или нагреваться под воздействием солнечных лучей через окно. В итоге на терморегулятор будут поступать искаженные данные по поводу температуры пола, а он, в свою очередь, будет без надобности увеличивать или уменьшать мощность нагревания.

Сильные и слабые стороны

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

К достоинствам пленочного теплого пола можно отнести следующее:

• Дешевизна комплектации. Все, что потребуется – пленка, терморегулятор и соединительный кабель. Дорогая стяжка пола в этом случае не понадобиться.
• Простота установки. На подготовку основания, расстилку пленки и ее подключение не уйдет много времени, так как сделать теплый пленочный пол может человек без всякого специального опыта. В сумме монтаж пленочного пола от начала и до конца занимает несколько часов: никакая другая система теплых полов такой скоростью установки похвалиться не может. К тому же, монтаж пленочного теплого пола можно выполнить самостоятельно.
• Основное отопление. В случае использование пленочного пола в качестве основного отопления отпадает необходимость установки дорогостоящих радиаторов.

Также имеются и недостатки:

• Высокие энергозатраты. Для поддержания тепла в комнате площадью 20 м2 потребуется примерно 1,5 кВт/час.
• Высокая скорость остывания. Так как тепло аккумулируется только верхним отделочным слоем, после отключения системы помещение довольно быстро остывает.
• Нужда в постоянном питании. Плановое или аварийное отключение электроэнергии приведет к прекращению обогрева. Если такая пауза затягивается, то в зимнее время это вызывает серьезные проблемы.

Оптимальные варианты выбора

Выбирая пленочные теплые полы, первым делом нужно обращать внимание на мощность. В продаже представлены два типа этих систем – мощностью 150 Вт/м2 и 220 Вт/м2. Первая разновидность обычно используется в случае применения теплого пола в качестве дополнительного источника подогрева помещения, для улучшения его комфорта. Второй вариант является оптимальным решением, когда теплый пол планируется, как единственный источник отопления жилища. Коммутация отдельных листов осуществляется мягкими медными проводами. На выбор сечения кабеля влияет конечная мощность всей системы: обычно это – 1,5-2,5 мм.

Терморегуляторы желательно устанавливать только те, которые рекомендуются в сопроводительной документации. При этом параметр допустимого тока терморегулятора должен превышать силу тока, потребляемого системой. При подключении обязательно наличие автоматического выключателя дифференциального тока с установкой тока утечки 10 мА.

Подготовка основания

Первым делом выбирается место, где будет подключаться система. В стене делается углубление под термостат и провода. Основание пола тщательно подметают. Он должен быть чистым и ровным: на поверхности не должно быть даже небольших фрагментов грязи, выступающих шляпок саморезов или гвоздей, и прочих дефектов.

Должны отсутствовать также резкие перепады по высоте (допустимое значение — 3 мм) на участках стыковки досок и плит. Далее все основание устилается слоем теплоизоляции, рекомендуемой изготовителем системы. Для фиксации краев материала используется скотч: это позволит избежать его смещения в процессе эксплуатации. Желательно, чтобы теплоизоляция была не тоньше, чем 3 мм.

Монтаж пленки — как установить правильно

Перед тем, как установить пленочный теплый пол, нужно измерить площадь подогреваемого основания. Сверху пленки не должна находиться массивная тяжелая мебель и техника – шкафы, комоды, стиральные машины, холодильники. Между подобными предметами и краем укладки желательно оставить сантиметров 20. Такая же дистанция должна оставаться по периметру между пленкой и стенами.

Для разметки границ будущей укладки используется маркер или яркий скотч.

Начинать укладку нужно с длинного края размеченного участка, что даст возможность свести число электрических соединений до минимума. Чаще всего на верхней части пленки изготовителем наносится специальная маркировка: при ее отсутствии пленка может быть уложена любой стороной. Места допустимого разреза также размечаются: использовать для этого другие участки категорически запрещается.

Между полосами пленочного теплого пола рекомендуется оставлять зазор не менее 5 мм. Запрещается наложение или соприкосновение разных участков пленки между собой. Чтобы материал не смещался, его закрепляют двухсторонним скотчем. Подключение системы проводится по завершению укладки.

Подключение

Первым делом коммутируют различные участки укладки между собой. Для коммутации пригодны только те приспособления, которые входят в комплектацию изделия.

Если применить другие зажимы или подручные средства, это может стать причиной выхода системы из строя. Для подключения отдельных полос используется параллельный принцип.

Чтобы упростить процедуру, в набор пленки включена специальная схема коммутации, где подробно расписан каждый шаг процесса. В целях экономии кабеля коммутируют только ближайшие к терморегулятору ряды. При этом необходимо провести изоляцию всех контактов на противоположной стороне: это делается с помощью имеющихся в наборе накладок. Читайте также: «Как сделать подключение теплого пола к терморегулятору – регулировка электрического подогрева пола».

Далее необходимо установить термодатчик: рекомендуется располагать его в центральной части полосы пленки, не слишком удаляясь от терморегулятора. Во избежание образования на месте монтажа датчика выступа, в этом месте теплоизоляционная подложка оснащается специальным углублением. Инфракрасные полы подключаются к сети 220 Вт, что предусматривает наличие многоступенчатой защиты.

На завершающем этапе производят подключение термопленки на термодатчик и регулятор температуры. После этого всю систему можно запитать на электрическую сеть с помощью дифференциального автоматического выключателя. По завершению процедуры коммутации пленочный теплый пол необходимо протестировать. Нагрев включают на полную мощность, и выжидают пауза в несколько минут. Нужно убедиться, что обогрев происходит без образования неприятных запахов горелого полимера. Недопустимо также искрение и пощелкивание. По завершению успешного испытания можно проводить укладку защитного покрытия и финишной отделки. Читайте также: «Схема подключения теплого пола: основные правила».

Финишная отделка

Очень удобно то, что предварительная заливка стяжки перед укладкой пленочного пола в основном не требуется (исключением является только случаи с очень плохим состоянием основы). В случае использования в качестве финишного покрытия ламината или паркета, для защиты нагревательных элементов можно использовать полиэтиленовую пленку или шумопоглощающую подложку. Мягкие напольные покрытия типа линолеума или ковролина потребуют дополнительной укладки слоя фанеры или ДСП: таким образом пленка будет защищена на случай повреждения финишного слоя. Читайте также: «Какая бывает напольная плитка под паркет – виды, преимущества, способы укладки».

Очень удобна мобильность подобных систем – их можно не только быстро укладывать, но и демонтировать, при смене места жительства. В этом случае весь прядок действий повторяется с точностью наоборот. Пленочный теплый пол допускает укладку в любом помещении, включая ванную под керамическую плитку. Довольно часто теплый пленочный пол используют при ремонте социально значимых зданий — школ, детских садов и больничных палат.

При этом важно понимать, что датчики теплого пола корректно работают только при соблюдении равномерности теплоотдачи по всей площади. Это встречается нечасто, ведь комнаты заставляются мебелью, различным декором и т.п. Под предметами наблюдается существенное замедление процесса теплоотдачи, что приводит к большему нагреву покрытия на таких участках по сравнению с соседними.

В результате перегреваются все элементы, включая мебель: в итоге она рассыхается и теряет свои характеристики. При этом в таких местах происходит увеличение нагрузки на нагревательные элементы системы: в итоге существенно возрастает вероятность их преждевременного износа. За ремонт перегоревшей нагревательной пленки приходится выкладывать круглые суммы денег.

Желательно предусмотреть использование теплого пола пленки еще на этапе составление проекта и утверждения документации во всех надзорных государственных организациях. Это единственный вид отопления помещений, где технология обустройства не требует использование «мокрых» материалов. В результате значительно расширяются сферы использования пленочных полов. Читайте также: «Как правильно выбрать инфракрасный пленочный обогреватель – виды, преимущества и недостатки, правила установки».

Монтаж полосатого теплого пола под ламинат и паркет

Содержание

• Меры безопасности и предосторожности
• Необходимые для монтажа комплектующие и инструменты
• Предварительная подготовка
• Установка терморегулятора
• Укладка теплоизоляционного слоя
• Установка датчика температуры пола
• Укладка полосатой инфракрасной пленки
• Подключение проводов
• Проверка системы
• Укладка финишного покрытия

1.

Меры безопасности и предосторожности

• При монтаже необходимо использовать испытанные и рекомендованные производителем материалы.
• Не допускается включение системы с неизолированными контактами.
• Нагревательная пленка должна располагаться только на свободном от мебели участке помещения. Запрещается укладка нагревательной пленки под стационарную корпусную мебель и мебель без ножек.
• Запрещается на длительное время оставлять на полу в зоне нагрева предметы, препятствующие отдаче тепла поверхностью пола (одеяла, ковры и т.п.).
• Запрещается эксплуатация системы без терморегулятора.
• Суммарная электрическая мощность системы не должна превышать максимально допустимую мощность терморегулятора.
• Рекомендуется использование устройства защитного отключения (УЗО) с током отключения 30 миллиампер.
• Запрещается использование системы пленочного электрического подогрева в опасных местах (ванных и душевых помещениях) без дополнительной гидроизоляции.
• Все подключения к терморегулятору и электрической сети должны быть выполнены согласно установленным стандартам. Монтаж электрических соединений должен проводиться квалифицированным специалистом. Неправильно установленные и плохо закрепленные соединительные коннекторы являются причиной перегрева электрической цепи и выхода системы из строя.

2.

Для монтажа полосатой инфракрасной пленки под ламинат, паркет, ПВХ-плитку Вам потребуются:

• Терморегулятор с выносным датчиком температуры пола.
• Следующие комплектующие:
  • Теплоизоляционный слой — специальная теплоотражающая подложка под нагревательную пленку.
  • Наборы для подключения — комплект коннекторов для подключения проводов и бутилкаучуковой изоляции для токопроводящих шин.
  Одного набора достаточно для подключения одной полосы нагревательной пленки.
  • Термостойкий фиксирующий скотч — фиксирование между собой листов подложки, нагревательной пленки, проводов.
  • Провод ПВ-3 (ПуГВ) — медный одножильный провод для подключения пленочного теплого пола.

• Инструменты:
  • Измерительная рулетка — проведение измерений при монтаже.
  • Маркер — разметка подложки и нагревательной пленки.
  • Канцелярский нож — резка теплоизоляционного слоя.
  • Ножницы — резка нагревательной пленки.
  • Стриппер — резка и зачистка электрических проводов.
  • Пассатижи — присоединение коннекторов к токопроводящим шинам и проводам.
  • Шлицевая (плоская) отвертка — установка терморегулятора и подключение проводов.
  • Измерительный тестер — проверка правильного функционирования нагревательной пленки.

Порядок монтажа пленочного теплого пола

Порядок монтажа системы обогрева на основе пленочного теплого пола под ламинат, паркетную доску:

Монтаж под ламинат, паркетную доску

Ознакомьтесь с характеристиками и назначением фирменных комплектующих Green Film в нашей статье «Комплект пленочного теплого пола своими руками».

3.

Предварительная подготовка

Схема укладки пленочного теплого пола

Убедитесь, что основание пола ровное и сухое, помещение соответствует нормам теплоизоляции, отсутствуют сквозняки.

Приготовьте необходимые инструменты и оборудование.

Определитесь с местом расположения терморегулятора. Терморегулятор необходимо размещать на свободном пространстве вблизи источника питания (220 В). Узнать подробнее о выборе места установки терморегулятора можно в статье «Подключение терморегулятора к теплому полу».

Определитесь с конфигурацией зоны обогрева и расположением полос греющей пленки. Для удобства монтажа подготовьте план укладки пленки и проводов. Избегайте запирания пленки корпусной мебелью (шкафы, кровати, диваны без ножек).

Составьте электрическую схему и рассчитайте максимальный потребляемый системой обогрева ток.

Например, для площади обогрева 10 м.кв. при использовании пленки удельной мощностью Руд. = 220 Вт/м.кв. суммарная мощность системы составит Рсум. = 2200 Вт, а ток соответственно Iмакс. = Рсум./U = 2200 Вт / 220 В = 10 Ампер. Необходимо убедиться, что для используемого терморегулятора допускается максимальная нагрузка более 2,2 кВт или 10 А (желательно на 20% больше). Если суммарная мощность системы превышает допустимую для одного терморегулятора, Вам необходимо проконсультироваться у квалифицированного электрика об установке дополнительных терморегуляторов и включении их в электрическую схему. Системы обогрева с суммарной мощностью более 2 кВт рекомендуется подключать через отдельную проводку и автомат.

4.

Установка терморегулятора

Выбор места установки терморегулятора

Узнать подробнее об установке терморегулятора и подключении электрических проводов можно в статье «Подключение терморегулятора к теплому полу».

5.

Укладка теплоизоляционного слоя

Схема укладки теплоизоляционного слоя

Разметьте и разрежьте с помощью канцелярского ножа или ножниц теплоизоляционный слой, аккуратно постелите на черновой пол фирменной надписью вверх. Во избежание сдвига зафиксируйте подложку специальным скотчем.

Теплоизоляционный слой укладывается по всей площади помещения.

6.

Установка датчика температуры пола

Выносной датчик температуры пола закладывают в гофротрубу диаметром 16 мм на расстоянии 30-50 см от края комнаты между теплоизоляционным слоем и нагревательной пленкой, желательно в месте наименьшей теплоотдачи (например, под ковриком или мебелью на низких ножках). Для корректной работы системы не кладите датчик пола между полосами нагревательной пленки. При необходимости, провод датчика может быть сокращен или удлинен до 50 м гибким двужильным проводом с сечением жилы 0,75 мм.кв. Узнать подробнее об установке выносного датчика можно в данной статье.

7.

Укладка полосатой инфракрасной пленки

Финишная укладка пленочного теплого пола

При укладке нагревательной пленки будьте аккуратны и используйте обувь на мягкой подошве.

При необходимости, используя ножницы, разрежьте нагревательную пленку на полосы необходимой длины. Обратите внимание, что максимальная площадь одной мерной полосы пленки составляет 8 м.кв. Допускается резать нагревательную пленку только по специальной линии отреза.

Качество пленки контролируется на производстве, тем не менее, убедитесь в отсутствии повреждений, возможно возникших при неправильной транспортировке.

Измерьте сопротивление каждой полосы пленки. Показания тестера должны соответствовать расчетным данным с учетом нормативных допусков.

Согласно плану укладки, положите пленку поверх теплоизоляционного слоя фирменной надписью вверх. Не допускайте перехлеста отдельных полос пленки. Во избежание сдвига зафиксируйте нагревательную пленку специальным скотчем.

8.

Подключение проводов

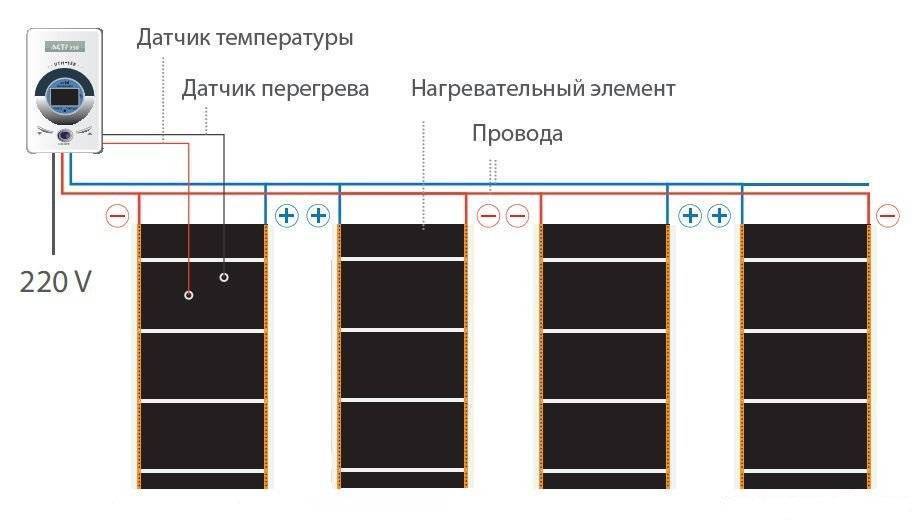

Электрическая схема подключения теплого пола

Подключение нескольких полос нагревательной пленки осуществляется параллельным соединением с использованием распределительной коробки. В случае использования пленки с заземляющим слоем, заземляющий провод подключается минуя терморегулятор (подключение к заземляющему слою осуществляется с помощью отдельной клеммы). Рекомендуется использовать распределительную коробку с 8-кратным разветвлением глубиной не менее 25 мм. После соединения проводов проводят контрольное тестирование системы.

Аккуратно приподнимите защитный слой и введите одну пластинку коннектора так, чтобы был надежный контакт с токопроводящей шиной.

Подсоединение коннектора

После подсоединения коннекторов к двум медным шинам, сначала обожмите клипсы пальцами, а затем пассатижами.

Обжим коннектора

Зачистите конец провода и надежно зажмите его в цилиндрический разъем коннектора пассатижами.

Подсоединение проводов

С помощью бутилкаучуковой изоляционной ленты размером 50×40 мм заизолируйте медные шины. Медные шины с подключенными проводами изолируются двумя отрезками (сверху и снизу).

Изоляция проводов

Свободные от соединений срезы шин изолируются одним отрезком изоляции.

Изоляция соединений

Необходимо тщательно «промять» место контакта пальцами, при этом 25 мм провода должны быть покрыты изоляцией.

Провода укладывают по периметру комнаты в оставленный 50-миллиметровый промежуток или в вырезанную в теплоизоляции штробу, начиная с самой отдаленной от монтажной коробки полосы пленки. Зафиксируйте провода специальным скотчем. Не допускается прокладка электрических проводов поверх или под нагревательной пленкой. Выведите провода от нагревательной пленки к терморегулятору или распределительной коробке.

9.

Проверка системы

Обязательно проверьте правильность подключения проводов и во второй раз протестируйте каждую полосу теплого пола, при этом показания тестера не должны отличаться от показаний первого тестирования.

Кратковременно (на 3-5 минут) подайте сетевое напряжение и проверьте работоспособность всей системы.

После проверки нагрева инфракрасного теплого пола, отключите напряжение и приступайте к монтажу паркета или ламината.

10.

Укладка финишного покрытия

В соответствии с инструкциями изготовителя аккуратно уложите напольное покрытие. Финишное покрытие обязательно должно пройти акклиматизацию в помещении до установки, чтобы избежать чрезмерной деформации при нагреве теплого пола.

Влажность внутри помещений, в которых устанавливается система теплого пола, должна соответствовать инструкции по установке и использованию дощатых, паркетных или ламинатных покрытий.

Во избежание повреждения напольного покрытия, не допускайте его нагрева выше разрешенной температуры (если предельная температура нагрева не указана в паспорте изделия, проконсультируйтесь с производителем). Под ковриками или мебелью температура покрытия может превысить заданную терморегулятором. При монтаже оставляйте зазор между стеной и финишным покрытием для возможного расширения последнего. Для более подробной консультации обратитесь к изготовителю используемого покрытия.

Монтаж карбоновой нагревательной пленки своими руками – советы и рекомендации

Опубликовано 31. 1. 2021

Установка системы отопления с использованием углеродных нагревательных пленок проста, понятна и быстра. С этим справится любой более опытный мастер на все руки, электрик должен справиться с установкой без единой проблемы. В этой статье мы поделимся с вами нашим опытом в виде советов и рекомендаций по установке нагревательной пленки, чтобы ваша установка была максимально простой.

Система обогрева LARX CARBON-FILM.COM имеет ряд неоспоримых преимуществ. Не требующая технического обслуживания и экономичная эксплуатация, низкие требования к занимаемой площади, точная регулировка и, что не менее важно, большой выбор напольных покрытий, под которые можно установить этот способ обогрева. Подходит для полов во всем здании, будь то гостиная, ванная комната, кухня или гараж .

Существует два способа размещения углеродной нагревательной пленки в конструкции пола. Толщина пленки электрообогрева составляет около 0,5 мм, поэтому они очень тонкие и незначительны на общей высоте пола. Если у нас есть жилая комната с планируемым ламинатом, винилом и т. д. (фальцевый пол), то можно установить карбоновую нагревательную пленку непосредственно под верхний проступной слой пола. Таким образом, нагрев будет быстро реагировать на изменения температуры и будет иметь быстрый запуск. При размещении нагревательной пленки непосредственно под фальцевым напольным покрытием (= сухой способ укладки) теплый пол.

В случае реализации отличных от фальцевых напольных покрытий, таких как плитка, клееный винил или шпатель, использование углеродной нагревательной пленки непосредственно под напольным покрытием невозможно, поскольку ничего нельзя приклеивать непосредственно к углеродной нагревательной пленке. Решение – установка нагревательной пленки под системные половые доски или слой стяжки – бетонной или ангидридной. Тогда отопление будет работать в так называемом полунакопительном режиме. Таким образом, нагревательная пленка будет греть не только непосредственно в помещение через напольное покрытие, но и через слой стяжки или доски. Таким образом, общие реакции на изменение требуемой температуры и запуск системы отопления будут несколько медленнее, чем при прямом использовании отопления, но тепло будет оставаться «аккумулированным» в полу даже после отключения отопления. Этот вариант является наиболее используемым, универсальным, более прочным, поэтому подходит для девелоперских проектов.

Видео с советами и рекомендациями по установке

Перед установкой

Покупка материалов

На нашем сайте вы найдете все 3 вида нашей углеродной нагревательной пленки для покупки, включая все необходимые монтажные материалы, такие как провода, соединители, изоляционная бутиловая лента или обжимные клещи для соединителей. Наша интерактивная форма рассчитает, сколько другого монтажного материала вам понадобится при вводе необходимого количества углеродной нагревательной пленки. Поэтому при установке не должно быть ни малейшей проблемы с тем, что вы что-то упустите.

Размещение нагревательной пленки

Перед самой установкой хорошо проверить размеры помещения и подготовить план укладки. Основные виды и советы по плану укладки нагревательных пленок:

• Отдельные полосы нагревательной фольги распределяются с минимальным зазором между ними.
• Мы стараемся спроектировать расположение полос так, чтобы у нас был максимально короткий и простой путь соединительных проводов и в то же время как можно меньше полос/разъемов.
• Отдельные полосы угольной нагревательной фольги не должны перекрываться, нагревательная фольга не должна обрезаться под наклоном.
• Желательно оставлять зазор не менее 10 см по периметру вокруг стен.
• Нагревательные пленки не размещаются под встроенной мебелью, кухонным гарнитуром и сантехникой.
• Углеродные нагревательные пленки нельзя устанавливать непосредственно под душевой кабиной.
• Отопительные контуры обычно разделяются по отдельным помещениям. Если расчетная мощность нагревательных пластин больше 16 А, нагревательные пленки в помещении должны быть разделены на несколько цепей с помощью вспомогательных цепей и контакторного управления.

Если вы не уверены в идеальном размещении отопительных пленок в помещениях, разделении на отопительные контуры и т.п., вы можете воспользоваться нашими услугами в виде подготовки полной проектной документации , включая расчеты теплопотерь вашего здания , технический отчет, готовность к строительству и план укладки нагревательных пленок. по которому вы устанавливаете систему отопления самостоятельно.

Во время установки

Базовый слой

Перед укладкой базовый слой должен быть очищен от неровностей и загрязнений. Базовый слой должен быть ровным. Всегда необходимо соответствующим образом прикреплять углеродную нагревательную фольгу к основному слою, чтобы она не смещалась/не перекрывалась.

Разъемы и кабели

Для установки системы обогрева LARX CARBON-FILM.COM необходимо использовать только наши провода LARX. Это специальные кабели, предназначенные непосредственно для монтажа углеродных нагревательных пленок. Изготовлены из луженой меди, имеют двойную электрическую изоляцию и устойчивы к высоким температурам. Другие кабели или провода не подходят для установки системы обогрева LARX CARBON-FILM.COM.

Мы рекомендуем использовать наши обжимные клещи для обжима соединителей. Хотя разъем можно сжать, например, пассатижами, это также может повредить углеродную нагревательную пленку. Обжимные клещи обжимают разъем по всей поверхности ровно с усилием, необходимым для идеального контакта, а также облегчают и ускоряют весь процесс монтажа.

Качественная обжимка разъемов, проводов и нагревательной пленки и их изоляция – важнейшая часть всего процесса монтажа карбоновой нагревательной пленки.

Полиэтиленовая пленка

Сразу после соединения и изоляции разъемов угольная нагревательная пленка должна быть покрыта по всей поверхности защитно-изолирующей полиуретановой пленкой с минимальной толщиной 0,2 мм и минимальным нахлестом 10 см. Отдельные полоски полиэтиленовой пленки необходимо точно склеить лентой, чтобы получилась одна большая площадь. Полиэтиленовая пленка на нагревательной пленке выполняет роль как механической защиты, так и изоляции от влаги. При укладке нагревательной пленки под стяжку полиэтиленовая пленка не играет роли разделительного слоя. Таким образом, разделительный слой для заливки стяжки должен быть образован путем укладки второго слоя полиэтиленовой пленки и приклеивания ее к герметизирующей ленте вокруг стен помещения, создавая так называемую «ванну».

После установки

Сразу после установки нагревательных пленок и покрытия их полиэтиленовой пленкой проверяется подключение и работоспособность системы обогрева. Эта проверка состоит из двух этапов – измерение сопротивления контура нагрева и проверка нагрева.

Проверка системы отопления

Тестовый нагрев сразу после установки можно выполнить, подключив контур нагрева к источнику питания. Для определения функциональности нагрева можно использовать бесконтактный термометр или тепловизор, или нагревать фольгу до тех пор, пока не почувствуется разница. Рекомендуем проверить правильность работы всех полос нагревательной пленки в помещении.

Измерение сопротивления

Измерение сопротивления является самым простым и в то же время самым быстрым способом проверки правильности подключения и функционирования угольной нагревательной пленки. Замеряем мультиметром электрическое сопротивление на питающих проводах всей цепи отопления. Правильное значение (с отклонением +-15%) можно рассчитать по формуле:

• электрическое сопротивление нагревательного контура = (напряжение) ² / (установленная поверхность нагревательной пленки * мощность нагревательной пленки)

Углеродный нагревательный элемент

Нагревательные пленки управляются по принципу 0/1, т. е. они либо нагревают, либо не нагревают . Следовательно, ими можно управлять с помощью контакторов, а регулирование изменением напряжения излишне сложно. Важной частью любой системы теплого пола является термостат с датчиком температуры пола. По стандарту температура пола не должна превышать 29°С в жилых помещениях (33°С в ванных комнатах), поэтому важно использовать термостат с внутренним (по которому мы регулируем температуру в помещении) и внешним (по которому мы контролируем температуру пола) датчик температуры. Более подробную информацию о регулировании нагревательных пленок можно найти в этой статье.

Вы находитесь в процессе выбора системы отопления для своего дома? Мы будем рады подготовить для вас необязывающее ценовое предложение. Не стесняйтесь и отправьте нам свой проект через контактная форма и вместе мы найдем подходящее решение.

УСТАНОВКА | e-floor

Медно-углеродную полимерную пленку можно укладывать под ламинат, плитку и т. п. Процесс несложный, однако во избежание ошибок рекомендуется участие сертифицированных электриков в проводке.

01 Подготовка

Во-первых, вы должны понять, какую мощность обеспечивает подключение к электросети вашего дома, и какую мощность вы можете себе позволить для обогрева пола. Пример: допустимый ток типового квартирного подключения 16 А. Тогда общая допустимая мощность по формуле P=I*U составит 16*220=3520 Вт, или ок. 3,5 кВт. Суммируем мощности всех существующих электроприборов, скажем, 1,3 кВт. Видим, что на теплый пол остается 2,2 кВт. Для углеродно-медной полимерной пленки мощностью 150 Вт/кв. м, рассчитываем (применяя коэффициент заполнения 0,8), что ок. Возможна установка 18 кв.м пола с подогревом. Обратите внимание, что пол будет потреблять эту максимальную мощность только в отдельные моменты времени, однако ее необходимо соблюдать. Если подключение предусматривает большую мощность (25 А, 40 А и т.д.), то у вас есть возможность отапливать большие площади. Но также следует обратить внимание на качество проводки.

Далее необходимо точно обмерить помещение и подготовить схему укладки пола. Спланируйте с расчетами, чтобы на основные нужды отопления (не цокольный этаж) должно быть заложено не менее 80% от общей площади пола, а на вспомогательное отопление (для комфорта) – ок. 60-70% от общей площади пола (учитывать допустимую мощность). Также учитывайте расположение массивной мебели в комнате. Электропол не рекомендуется устанавливать в местах, где на полу расположены предметы диаметром более 10-15 см (шкафы, столы, вазоны и т.п.). Если мебель имеет ножки длиной не менее 10 см, то ее наличие в отапливаемых зона приемлемая. Планировку схемы следует тщательно прорисовать (указав расстояния от стен и т. д.), а также сохранить ее на все время эксплуатации квартиры.

​



02 Электропроводка

Терморегулятор TR3100EU используется для монтажа электронных полов небольшой площади. Обеспечивает коммутацию электрических цепей с электромеханическим реле. Коммутируемый ток не может превышать 16 А, что соответствует площади покрытия полимерной пленкой «Карбон-медь» до 18-20 кв.м.

​

Терморегулятор TR3100EU-16. Коммутационный ток до 16 А, 220 В (3200 Вт). Размеры: 85 мм х 85 мм х 30 мм. ЖК с подсветкой. Датчики: воздуха (встроенные) и пола (внешние/заземленные). Программирование: 7 дней, 4 режима на каждый день. Ручная настройка температурного режима.

​

Полимерная углеродно-медная пленка может быть обрезана через каждые 25 см. Таким образом, можно расположить сколько угодно сегментов разной длины. Сегменты пленки должны быть соединены/соединены вместе в соответствии с вашей схемой компоновки.

​

Листы поставлены в очередь на электропитание (блок коммутации терморегулятора). Рекомендуется использовать провода двух разных цветов, чтобы облегчить стыковку проводов в коммуникационной коробке.

​

Мы рекомендуем припаивать провода к медной полосе термостойким припоем. Места соединений необходимо тщательно заизолировать невулканизированной резиновой или битумной изоляционной лентой (Sika MultiSeal и др. ). Таким же образом необходимо заизолировать и другие концы медных полос, где провода не подключены. Светоотражающий материал должен располагаться под углеродно-медной полимерной пленкой (отражающей стороной вверх).

​

Можно использовать отражающий теплоизоляционный материал Lay (Pepi Reflekt Poli и др.). Материал может иметь толщину 3–6 мм в зависимости от ровности подготовленной поверхности. Во избежание смещения материал необходимо закрепить на поверхности основания, а листы скрепить между собой строительным скотчем.

​

Установите листы углеродно-медной полимерной пленки в соответствии с подготовленным макетом. Рекомендуется не укладывать его ближе 10 см к стенам. Для равномерного прогрева укладывайте листы как можно ближе друг к другу, не допуская их нахлеста. Чтобы сегменты пленки не двигались, их необходимо закрепить строительным скотчем к отражающему материалу и между собой.

​

Также необходимо установить датчик температуры пола. Датчик необходимо разместить под/над одной из углеродных (черных) полос пленки посередине полосы. Датчик и его провод необходимо заземлить в изоляционной оболочке и зафиксировать липкой лентой. Не забывайте о месте установки датчика, так как этажом выше него не должно быть никаких предметов. Соединения проводов должны выполняться квалифицированным электриком.

​

После осмотра цепи можно подключать блок питания. Если листы пленки в течение следующей минуты не нагреваются или нагреваются неравномерно, ищите неисправность в электрической цепи.

​

​

03 Ламинированный пол

Важно!

При выборе ламинированного паркета обратите внимание на обозначения, указывающие на то, что этот ламинированный пол можно использовать с полами с подогревом. Ламинированный паркет необходимо выдержать в неупакованном виде при комнатной температуре не менее одной недели. После укладки отрегулируйте максимальную температуру пола до макс. 20 °C в течение нескольких дней, затем при необходимости постепенно повышайте температуру. В противном случае, если вы будете укладывать холодный ламинированный паркет и резко повышать его температуру, он деформируется. Так как максимальная температура для ламинированных полов рекомендуется 29°C, однако, если был приклеен ламинированный пол, то более высокие температуры не повредят его. Размещение предметов на полу затруднит теплообмен, вызовет быстрое повышение температуры ламинированного паркета и возможную деформацию.

​

При монтаже не забудьте про отражающий материал под углеродно-медной полимерной пленкой.

Рекомендуем припаять провода. Никогда не используйте зажимы! Это не безопасно и не устойчиво. Места соединения и другие концы медных полос необходимо тщательно заизолировать.

​

Для воспроизведения нажмите и удерживайте клавишу ввода. Чтобы остановить, отпустите клавишу ввода.

04 Керамический пол

Основание пола должно быть ровным и тщательно очищенным от пыли и других мешающих предметов.

​

Сначала покройте теплоотражающим материалом. Материал необходимо прикрепить к основанию, а его листы скрепить между собой строительным скотчем.

​

Уложить листы медно-углеродной полимерной пленки (глянцевой стороной вверх) согласно подготовленной схеме раскладки, но не ближе 10 см к стенам. Для равномерного прогрева ставьте сегменты как можно ближе друг к другу, не допуская их нахлеста. Чтобы листы не двигались, их необходимо прикрепить строительным скотчем к отражающему материалу и между собой.

​

Установить электропроводку. Соединения должны быть тщательно изолированы битумной изоляционной лентой (Sika MultiSeal и др.). Таким же образом необходимо заизолировать и другие концы медных полос, где провода не соединены.



Подключить питание и тщательно проверить, все ли листы пленки нагреваются равномерно. Если нет – отключите питание и ищите неисправность в электрической цепи.

​

Покрыть поверхность пленки пластиковой или стекловолоконной (не металлической!!!) монтажной сеткой (отверстие 5-20 мм).
