Установить и подключить такую люстру вы сможете своими руками

Нередко многие домашние мастера попадают в тупик, когда им требуется правильно установить и подключить люстры. Обычно эти приборы не очень сложны по своему устройству, но отсутствие знаний по принципу их работы, действительно, становится причиной таких проблем. Сегодня мы с вами поговорим о том, как подключить люстру с 3 проводами – светильник с раздельным управлением ламп, ведь именно по ним и возникает у новичков больше всего вопросов. Также мы рассмотрим, как правильно протянуть проводку к электроточке, как сделать всю работу максимально безопасно.

Содержание статьи

• 1 Строение люстры и назначение проводов
  • 1.1 Цены на различные виды люстр
• 2 Двухклавишный выключатель
• 3 Как соединить все провода правильно – подробное руководство по монтажу
  • 3.1 Прокладка провода, монтаж выключателя
  • 3.2 Цены на популярные модели штроборезов
  • 3. 3 Установка люстры
  • 3.4 Подключение люстры
  • 3.5 Видео – Подключить люстру к двойному выключателю

Строение люстры и назначение проводов

Итак, предположим, что вы приобрели люстру с раздельным управлением свечами. Как действовать для ее подключения? Давайте для начала погрузимся немного в теорию, разберем, как сей прибор устроен, и для чего нужны провода, выходящие из основания. Это поможет не допустить ошибок при монтаже приборов разных конструкций.

1. Распаковываем люстру. Плафоны нам пока не нужны, так что можете убрать их в сторону. Возьмите основание, которое обычно состоит из чаши произвольного размера и формы, нескольких металлических трубок, внутри которых проходят провода, декоративных деталей и патронов, в которые будут устанавливаться лампочки.
2. На фотографии показан пример простейшей люстры с двумя проводами. Нет, по факту проводов будет больше (по 2 на 1 патрон), поэтому нас интересует лишь их цветовая маркировка. То есть мы видим три коричневых и три синих провода. Это классические плюс и минус или фаза и нуль, требующиеся для запитки электрического прибора.

Пример простейшей люстры с двумя проводами

1. Так как в этом случае питание на все лампы подается одновременно и через один выключатель, все провода одинаковых цветов скручиваются вместе, после чего соединяются с проводами, идущими от распределительной коробки, по которым и подается напряжение.
2. Подключение такой люстры редко у кого вызывает вопросы. Провода перепутать нельзя, и нет никакой разницы, какой из них пойдет на фазу, а какой на нуль.

Другое дело, когда маркированных цветом проводов насчитывается три и более. Как разобраться в их назначении и не запутаться при подключении. Для этого нам понадобится инструкция по эксплуатации.

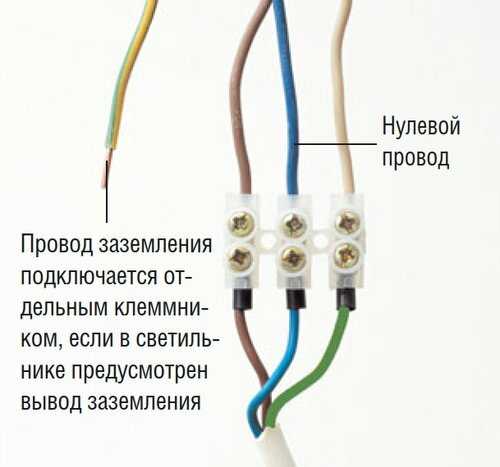

Из чаши люстры выходит три разноцветных провода

Хотя инструкция это, пожалуй, сказано громко, так как в комплекте будет одна единственная бумажка с рисунком изделия и краткой схемой его подключения. Нам интересно название проводов, в инструкции они могут быть подписаны так: L – это

фаза, провод будет иметь коричневый, белый, розовый или любой другой цвет, кроме следующих; N – нуль, этот провод всегда синего цвета; Ground – заземление, провод имеет желтый цвет с нанесенной зеленой полоской.

Схема подключения люстры с 3 проводами

Интересно знать! В некоторых приборах, особенно китайского производства, фазные и нулевые провода вообще никак не отличаются. Изоляция у них одного цвета и ориентироваться при подключении приходится только по лампам, от которых они идут.

Если у вашей люстры есть все три таких маркировки, то это означает, что она двухпроводная, с заземлением. Земля крепится изнутри к корпусу прибора и скорее всего, это будет сделано прямо на чаше, так что вы увидите второй конец. Используется она в случае, если корпус люстры металлический и ухватившегося за него человека может пробить электрическим током.

Внимание! Если в люстре есть земля, то под нее нужно провести отдельный провод из распределительной коробки.

По факту проводов стало уже четыре

Подключить такую люстру не сложнее предыдущего варианта. На нее ставится одноклавишный выключатель, а заземление подсоединяется к нужным проводам в распределительной коробке.

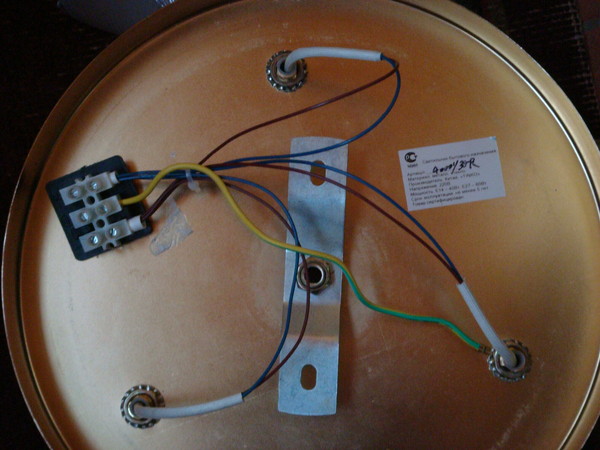

Теперь посмотрите на фото выше. Там мы видим отдельно желтый провод заземления и еще три провода, которые будут подключаться к люстре. Само собой, в самом приборе точно такое же количество проводов. Вот тут уже будет совершенно другая схема подключения. Эта люстра подразумевает включение одной клавишей выключателя лишь части установленных на ней ламп. Аналогичная ситуация будет и с моделями, в которых всего три провода, но нет заземления.

Рабочие контакты лампы

Давайте разбираться в назначении каждого провода. Вне зависимости от типа цоколя, которым оборудована лампа, он будет иметь всего два контакта. Пример показан на классическом винтовом варианте на фотографии сверху. На любой из этих контактов можно подать фазу, а от второго, соответственно будет идти нуль. Так цепь замыкается, и электроприбор начинает действовать. При установке этими контактами лампа касается контактов внутри цоколя, от которых и идут в чашу интересующие нас провода.

Чтобы в многосвечовой люстре лампы загорались отдельно, им нужно независимо подавать питание, поэтому количество проводов и увеличивается.

Итак, от каждой лампы в чашу выходит по два провода. Чтобы их разбить по группам нам нужно взять все минусовые провода (по одному от каждой лампы) соединить вместе – это можно сделать скруткой или использовать специальные клеммы, например «Ваго».

Клемма Ваго

Затем мы выбираем принцип деления проводов – через одну лампу, по уровням и так далее. Находим фазные провода от нужных ламп и соединяем их. В итоге получается еще две скрутки. Самый банальный пример – в одной соединяются фазные провода четных ламп, а в другой – нечетных.

Чтобы это все правильно заработало, нам нужно минусовой провод подключить к общему нулю в распределительной коробке, а плюсовые скрутки пустить к нужным клавишам выключателя. Далее мы подробнее расскажем, как это сделать.

Попробуй, не запутайся

Если в купленном вами приборе просто выходят три провода, то значит, всю работу за вас сделал уже производитель, и вам осталось только все правильно соединить.

Если же помимо люстры у вас возникли трудности с натяжным потолком, то в специальной статье вы сможете легко решить проблемы. Поможем разобраться из-за чего возникают повреждения на потолке, а также как наиболее удачно заделать все недочеты.

Цены на различные виды люстр

Люстры

Двухклавишный выключатель

Двухклавишный выключатели обычно устанавливаются в больших комнатах, где требуется раздельное управление светом. Причем запускать можно не только части одной люстры, но и отдельные светильники и их группы. Тут все зависит от того, как у вас прокинуты провода. В этой главе мы разберем устройство этого простого изделия и назначение каждого его вывода.

Каждой клавишей включается отдельная группа светильников

Если вы загляните в коробку, где будет установлен такой выключатель, вы увидите три заходящих в нее провода, которые также будут разных цветов и один из них будет даже желто-зеленым, однако заземлением он не является.

Все три провода будут фазными, просто один из них будет входом, а два выходом.

Назначение выключателя состоит в том, чтобы разрывать и соединять электрическую цепь. Прибор этот является механическим, и имеет подвижные и неподвижный контакты. На фото ниже показано строение основной рабочей части классического двухклавишного выключателя. Мы видим сверху один общий контакт на обе клавиши. Нижние контакты уже раздельные, и соединяются с верхним только в определенном положении клавиши.

Как устроен двухклавишный выключатель изнутри

Итак, у нас есть три провода. Все они выведены в распределительную коробку. Один из них подключается там к общему фазному проводу, который идет от входного щитка. Его второй конец подключается к неподвижному контакту. Остальные два мы будем соединять с теми двумя скрутками на люстре и двумя подвижными контактами на выключателе.

В результате мы получаем следующее. Неподвижный контакт выключателя постоянно находится под напряжением. Нажимаем первую клавишу, и ток потечет до скрутки, где разделится по лампочкам, от которых вернется в распределительную коробку и далее по нулевому проводу. То же самое будет и при включении второй клавиши, только загорятся остальные лампы.

Интересно знать! Некоторые электрики по ошибке или незнанию пускают через выключатель не фазу, а нуль. Так лампы тоже будут работать, но не все типы. Из-за того, что лампа фактически всегда будет находиться под напряжением, она может мигать даже при выключенном свете. Это происходит со светодиодами или люминесцентными лампами. Поэтому, чтобы такого не происходило, делаем все точно по схеме.

Как соединить все провода правильно – подробное руководство по монтажу

Итак, мы с вами разобрались в теоретической части. Теперь давайте рассмотрим процесс установки всей цепи на наглядных примерах. Разобьем мы эту главу на две части – монтажную и электротехническую.

Прокладка провода, монтаж выключателя

Классический набор электрика

Начнем мы с самого основного – прокладки проводов. Представим, что вам требуется все развести с самого нуля. Для работы вам понадобится следующий набор инструмента. Мы будем перечислять приборы и тут же описывать порядок работ, не отступая от пошаговой схемы.

Шаг 1. Вырезание отверстия под выключатель.

Перфоратор необходим в случае монтажа на бетонные стены, выложенные из кирпича и прочих блочных материалов. К нему в комплект берется алмазная коронка, чтобы была возможность выбрать углубление под коробку. Если перед вами стена каркасного типа, которая может быть обшита гипсокартоном, деревянной вагонкой, ПВХ панелями и похожими материалами, коронка берется по дереву, а перфоратор может заменить шуруповерт.

Вырезание отверстия под выключатель

Совет! Есть и другие способы добиться нужно результата. Но не суть – сейчас нам важен этап и вариант его осуществления.

Шаг 2. Нарезание штробы.

Теперь нужно полученное отверстие соединить с распределительной коробкой посредством штробы. Делается она от отверстия кверху до нужного уровня, а затем, ведется горизонтально до конечной точки. Удобнее всего работать со штроборезом. Этот инструмент имеет два параллельных диска и за один проход делает два пропила в стене на определенном расстоянии. Потом внутренняя часть штробы выбивается перфоратором и получается борозда с ровными краями.

Нарезание штробы

Цены на популярные модели штроборезов

Штроборез

За неимением штробореза все можно сделать и болгаркой. Работа подобного характера всегда выполняется в перчатках, очках и респираторе. Пробовать выбивать штробу перфоратором не стоит, так как она не получится глубокой, повредится штукатурка и будет сложнее потом все замазать.

Если стены у вас каркасные, то штроба не потребуется вовсе, так как провода прокладываются еще до их обшивки внутри конструкции – их концы потом нужно просто достать из проделанного отверстия.

Шаг 3. Прокладка провода.

Берем трехжильный провод, сечение которого будет соответствовать планируемым нагрузкам, и прокладываем его в штробе. При этом его нужно фиксировать, чтобы он не вываливался. Используют для этого специальные клипсы, куски провода, прибиваемого к стене и раствор гипса, как на фото ниже. Концы провода выводятся в коробки – распределительную и выключателя.

Прокладка провода

Коробка от выключателя при помощи того же гипса муруется в стену так, чтобы ее края были вровень с плоскостью стены.

Шаг 4. Установка выключателя.

Затем берем наш выключатель и снимаем с него лицевую панель. На обороте изделия будет маркировка, которая поможет вам разобраться, где, какой контакт находится.

Установка выключателя

L – это неподвижный общий контакт

Зачищаем концы жил провода от изоляции по 1,5-2 см. Одну из них вставляем в неподвижный контакт и фиксируем винтовым соединением. Обязательно запомните цвет провода, а еще лучше его второй конец в распределительной коробке отметьте как основную фазу.

Остальные две жилы соединяем с оставшимися клеммами в любом порядке.

За счет распорок выключатель держится в коробе

Устанавливаем выключатель в короб и фиксируем, затягивая винты по краям, которые разводят в стороны распорные элементы. Некоторые модели можно просто прикрутить к коробке саморезами. Затем одеваем лицевую часть выключателя, и сюда мы больше не возвращаемся.

Если провода у вас уже прокинуты, и все давно заделано, что при установке выключателя мы действуем точно также, только предварительно нам нужно определить фазный провод методом прозвонки. Используем для этого отвертку индикатор, на которой при прикосновении к фазе будет загораться лампочка.

Установка люстры

От распределительной коробки провод прокидывается до точки установки светильника. Делается это точно также как и разводка по стенам, поэтому повторяться не будем. Мы лучше назовем несколько правил, которые следует соблюсти при монтаже в гипсокартонных потолках.

Электрическую проводку не допускается связывать с металлическими конструкциями

Многие электрики, пользуясь случаем и желая облегчить себе задачу, привязывают провода к каркасу потолка. «Мастера» считают, что они будут надежно защищены ПВХ гофрой и родной изоляцией провода. Защита, конечно, есть, но такой монтаж строго запрещен на нормативном уровне.

Так как каркас из металла, он прекрасно будет передавать ток, что может привести к непредсказуемым последствиям. ПВХ гофра не выдержит той температуры, которая может образоваться в проводе при возникновении короткого замыкания. Поэтому вести трассу можно только независимо, и только по несгораемым поверхностям, например, бетонному потолку. Если потолок (основание) сделан из дерева, то прокладка провода допускается только в металлической гофре, которая не прогорит при КЗ. Так что монтажник с фотографии выше допустил целых две критических ошибки.

Совет! Количество проводов идущих к коробке от люстры, определяется количеством контактов на ней.

Установка люстры на гипсокартон

Теперь давайте перейдем к монтажу нашей люстры. В зависимости от типа основания применяются разные способы крепления. Разберем их на примере бетонного, гипсокартонного и натяжного потолков.

Все люстры отличаются формой и массой. Эти параметры напрямую влияют на систему крепления, которая используется при монтаже. Всего вариантов существует 3.

1. Первый – это крепление на крюк, представленный на фото выше. Используется он преимущественно в старых моделях и в люстрах с небольшими чашами основания. Крюки могут иметь разную конструкцию, что будет влиять на тип основания, к которому он подойдет.

Крюк-фиксатор

2. Второй способ крепления люстры – через монтажную планку. В отличие от крюка, эта деталь всегда идет в комплекте. Фиксируется она к основанию на пару саморезов.

Монтажная планка

3. Третий тип крепежа – это крестовина. Она мало чем отличается в техническом смысле от планки и используется для самых габаритных и тяжелых изделий.

Крестовина для люстры

Итак, все три системы можно установить на любые потолки:

С бетонным все предельно понятно – нам необходимо прямо к нему присоединить монтажные детали, после чего повесить на них люстру. Такие перекрытия складываются из плит, внутри которых имеются круглые полости, через которые провода и подаются к месту установки. В этой точке сверлится отверстие, выводится конец провода, и в него же ставится крюк. Крепеж может расклиниваться прямо в отверстии, как тот, что мы показывали ранее, или крепиться напрямую к потолку – тут для работы потребуется перфоратор и металлические анкер–клинья.

Крюк для прямого монтажа

Монтажные планки и крестовины всегда крепятся через анкера.

Подготовка каркаса под монтаж люстры

Гипсокартонные и другие каркасные потолки не отличаются высокой прочностью лицевой поверхности. На тот же гипсокартон допускается напрямую установить легкий светильник или люстру, но вот тяжелые модели могут его деформировать, что приведет к появлению трещин, а то и вовсе падению. Чтобы такого не происходило, еще во время сборки каркаса в нем делают специальные закладные. Реализовать их можно по-разному, но смысл будет один – напрямую связать систему крепления люстры с капитальным основанием.

На фото выше показано, что к бетонному потолку прикреплен уголок, который удерживает крюк, проходящий через металлические профили.

Совет! Привязку к основанию не обязательно делать через каркас. Например, если оно сделано из дерева, то можно просто найти крюк-саморез нужной длины и вкрутить его в капитальный потолок.

Монтажные площадки для натяжного потолка

Натяжные потолки никто сам устанавливать не будет, так что проблема установки люстры переходит к нанимаемым работникам, однако информация эта никому не повредит. Так как натяжное полотно не способно вообще выдерживать нагрузки, не провисая, для установки любого осветительного оборудования используются монтажные площадки, которые можно приобрести в готовом виде или сделать самому из подручных материалов. Смысл конструкции заключается в том, чтобы закрепить ее к капитальному потолку и выставить на пару миллиметров выше уровня потолка. Затем при натяжении полотна в нем делаются отверстия внутри предварительно наклеенных колец.

В зависимости от типа площадки и системы крепления, далее осуществляется монтаж оборудования по отработанной схеме. Все просто!

Подключение люстры

Видео – Подключить люстру к двойному выключателю

Мы вынесли подключение в отдельную главу, но по факту оно выполняется одновременно с установкой прибора, поэтому мы назовем лишь оставшиеся действия, пошагово:

Таблица 1. Инструкция по установке люстры.

Шаг, фото:	Описание:
Шаг 1. Очистка изоляции. Очищаем изоляцию	Предположим, что монтажная планка у нас уже на месте, как в примере из фото, и провод уже выведен. Снимаем с него где-то 7 см наружной изоляции. Это нужно для того, чтобы мы могли развести жилы в стороны на нужное расстояние. Затем зачищаем от изоляции и сами жилы – будет достаточно тех же 1,5-2 см.
Шаг 2. Установка клеммника. Устанавливаем клеммник	Крепим на концы проводов клеммы. Использовать можете любые варианты. От скрутки и спайки проводов лучше отказаться.
Шаг 3. Подключение к клеммам провода от люстры. Подключаем к клеммам провода от люстры	С люстры у нас выходит 3 или 4 провода. Соответственно столько же жил должно быть и у кабеля, идущего из коробки, если вы не хотите остаться без заземления. Соединяем все провода — желательно по цветам или с выполнением разметки, чтобы проще было ориентироваться в распределительной коробке.
Шаг 4. Установка люстры. Устанавливаем люстру	Теперь устанавливаем люстру на планку, продев винты в отверстия в чаше, и затянув все декоративными гайками. Предварительно нужно убедиться, что провода нигде не выходят за границы чаши.
Шаг 5. Провода в коробке. Приступаем к проводам в коробке	Перемещаемся к распределительной коробке, где находим все провода, идущие от люстры. Минусовой (синий) кидаем на общий минус, заземление – на общую землю, а две фазы соединяем с проводами, которые идут от выключателя и остались неподключенными. Разницы в подключении тут нет, но вы можете соотнести группу ламп с определенной клавишей. Мы бы заморачиваться над этим не стали.

Далее все соединения изолируются и коробка закрывается. Напоминаем, что все работы необходимо проводить только после предварительного обесточивания, чтобы избежать травм. Произведите тестовый запуск освещения. Если все работает, значит, наша инструкция вам пригодилась!

«Как подключить светильник, подразумевающий 3 провода, если из потолка торчат 2 провода?» — Яндекс Кью

Популярное

Сообщества

СветильникиМонтаж светильников

Анонимный вопрос

353Z»>2 сентября 2019  ·

84,2 K

ОтветитьУточнить

Valera Stankevich

Технологии

-3

Монтаж и ремонт Сантехники, электрики.   · 11 мар 2021  · mani-mani-net.ru/сантехник-миасс

Надо в начале посмотреть светильник. Что за провода. Может быть фаза, ноль (менять местами без разницы).

Третий может быть заземление (присоединен на корпус), а может быть на питание.

Допустим светильник на пять рожков.

Предусмотрено 2 рожка от одного выключателя, три от другого. Могут так на заводе сделать схему.

У вас два провода приходит на питание из потолка. Надо в люстре переделать схему (если третий провод не заземление).

По цветам провода могут не соответствовать гост. Смотрите куда идут провода.

Не забывать, что выключатель может разрывать нол а не фазу (как должно быть). Может ударить током. Отключать АВ в этом случае.

И в обще такие работы должен делать электрик, у него хоть прививка от электричества стоит.

Советы сантехника, советы электрика. Ремонт и монтаж сантехники, электрики. SEO

Перейти на mani-mani-net.ru/доска-бесплатных-объявлений/электрик-на-дом-миасс

1 эксперт согласен

Комментировать ответ…Комментировать…

Лучший

Компания Элейн

93

поставщик кабельно-проводниковой, электротехнической и светотехнической продукции -…  · 27 авг 2021  · eleyn.ru

Отвечает

Алексей Петров

Как правило, 3 провода подразумевают ноль, фазу, и заземление. Не во всех квартирах есть заземляющая жила. Как правило, электрики стараются придерживаться следующей разметки: на заземление — желто-зеленый провод, на ноль — синий или голубой, остальные — фазные. Хотя на практике могут соединить и по-другому, лучше удостовериться у профессионала. В Вашем случае, скорее… Читать далее

Комментировать ответ…Комментировать…

SvetAlmaty.Kz

1

Оптово-розничная продажа люстр, доставка по России и Казахстану.   · 21 мая 2021  · svetalmaty.kz

Отвечает

Владислав Хорешко

Фото жаль не видно! По сути третий (желтый или с зеленой полосой) закрываете, чтобы он не куда случайно не попал там на контакт, а два других подключаете, проверьте предварительно от розетки, по сути разницы нет обычно какой куда из двух, но лучше всегда придерживаться правил. Не вижу смысла усложнять ответ, про двухклавишные выключатели, деление количества ламп в… Читать далее

Люстры в большом ассортименте с доставкой с Казахстана! Цены ниже, чем в России!

Перейти на SvetAlmaty. kz

Комментировать ответ…Комментировать…

Aleks Larri

2

23 сент 2019

1. Вкрутить предварительно проверенные лампы. 2. Изолировать непарный или чёрный или жёлтый или любой провод. 3. Вставить в розетку сетевого удлинителя оставшиеся 2 провода. 4. Если горят НЕ ВСЕ лампы, повторить п.2,п.3 с оставшимися проводами . 5. Если не горят — вызвать электрика. 6. Если ВСЕ лампы горят нормально, так и подключить. 7. Если ВСЕ лампы горят, но… Читать далее

Комментировать ответ…Комментировать…

Владимир

627

Могу поделиться опытом или догадками. Только задавайте вопросы как можно подробней, а не…  · 2 сент 2019

Один провод в вашем светильнике — заземление (к нему ведёт желтый проводок) для безопасности, потому что корпус металлический. Подключайте ваши провода к двум другим клеммам, всё будет работать и так.

На самом деле провод заземления в отечественных квартирах — явление крайне редкое, но когда он есть, тогда третья клемма никак не лишняя.

44,6 K

ПЕТРАСВЕТ РФ

3 ноября 2020

У вас с потолка 2 провода линия и общий. В люстре 3 провода может быть: — общий, линия, земля, значит вы… Читать дальше

Комментировать ответ…Комментировать…

Вы знаете ответ на этот вопрос?

Поделитесь своим опытом и знаниями

Войти и ответить на вопрос

23 — Понимание 2-проводных и 3-проводных систем освещения — Vesternet

APNT-23 — Понимание 2-проводных и 3-проводных систем освещения — Vesternet перейти к содержанию

Вы часто будете видеть, что мы ссылаемся на 2-проводные и 3-проводные системы освещения. Это важный момент, так как многие продукты, такие как реле, не могут работать, если они установлены в 2-проводную систему.

Эти указания по применению объясняют разницу между 2-проводной и 3-проводной системами освещения и помогают понять, какая версия используется в вашей установке.

Во-первых, что мы подразумеваем под двухпроводной и трехпроводной системами. Простое объяснение состоит в том, что 2-проводная система не включает нейтральный провод на выключателе света, а 3-проводная система включает нейтральный провод на выключателе.

Двухпроводная система освещения

Это наиболее распространенная система освещения в Европе, почти во всех домах используется эта система, особенно в Великобритании и странах Северной Европы.

Этот термин немного сбивает с толку, так как система фактически включает три провода. Однако третий провод, который обычно имеет зелено-желтую оплетку, — это провод заземления. Заземление является очень важной частью электрической системы, и все выключатели, приборы и осветительные приборы должны быть правильно заземлены. Но для простоты мы игнорируем провод заземления при объяснении проводки, поскольку он не играет активной роли в повседневной работе ваших цепей освещения.

2-проводная система включает два провода — «Живой» и «Коммутируемый».

Рисунок 1 : Стандартная двухпроводная система освещения.

Стандартная 2-проводная цепь освещения показана на рис. 1. Коричневый провод находится под напряжением (также известен как постоянный ток), он подает питание на выключатель. Синий провод известен как Switched Live и подает питание на свет. Switched Live работает только тогда, когда переключатель включен (отсюда и название).
Примечание — на коммутационном проводе есть коричневая втулка, это подчеркивает, что провод на самом деле является проводом под напряжением, даже если он синий, это гарантирует, что его не спутают с нейтральным проводом. Если у вас есть 2-клавишный или 3-клавишный переключатель, у вас могут быть черные и серые провода, однако на них будет коричневая втулка, поскольку они также являются проводами под напряжением.

3-проводные системы освещения

3-проводная система менее распространена, чем 2-проводная система, она включает в себя нейтраль на выключателе, а также провода под напряжением и под напряжением.

Рисунок 2 : Один из примеров трехпроводной системы освещения.

Пример 3-проводной цепи освещения показан на рис. 2. Один кабель «2-жильный + земля» соединяет фазу и нейтраль с распределительной коробкой, второй кабель соединяет нейтраль и фазу с коммутацией с источником света.
Примечание — Нейтраль не подключена к фактическому выключателю, две нейтрали соединены вместе с помощью соединительной колодки.

Как узнать, какая у меня система?

Поскольку 2-проводная система является наиболее распространенной, вероятно, лучше всего начать с предположения, что у вас есть 2-проводная система, особенно если вы находитесь в Великобритании или если вашему дому более 3-5 лет. .

Вы можете проверить следующие пункты:

• Все ли провода подключены к выключателю?
• На всех ли проводах есть коричневые втулки?
• Если ответ ДА ​​на любой из этих пунктов, у вас двухпроводная система
• У вас есть два синих, черных или серых провода, идущих к блоку разъемов? Если это так, у вас МОЖЕТ быть 3-проводная система, но вы должны подтвердить это с помощью вольтметра или проконсультироваться с квалифицированным электриком.



Как узнать, какие продукты будут работать с моей системой?

Итак, вы знаете, какая у вас система. Как узнать, какие продукты будут с ней работать?

Мы постарались сделать это как можно проще.

Каждый продукт, который можно использовать в системе освещения, имеет значок, чтобы вы могли быстро увидеть, для какой системы он предназначен.

	Работает в 2-проводной системе, не требует подключения к нейтрали (полная информация выше).
	Работает в 3-проводной системе, требуется нейтраль (полная информация выше).

Дополнительная информация

• APNT-1: Установка модуля Fibaro Dimmer в настенный выключатель
• APNT-2: двустороннее освещение с использованием диммерных модулей Fibaro
• APNT-4: Двустороннее освещение с использованием диммеров LightwaveRF



Как управлять одной лампой из трех разных мест?

Содержание

Что такое 2-ходовые и 3-ходовые схемы переключения?

Трехстороннее переключение или (четырехсторонние схемы в США) соединение используется для управления электроприборами и оборудованием, таким как вентилятор, точки освещения и т. д., из более чем двух мест. Наиболее распространенными применениями этой конфигурации являются проводка на лестничных клетках, проводка в коридорах и коридорах, проводка в общежитиях, проводка в больницах, проводка в туннелях, проводка вниз и т. д., где лампочка управляется из двух, трех или даже более мест для операций включения и выключения.

Пожалуйста, не обращайте внимания, если мы упомянем 3-позиционный или 4-позиционный переключатель, так как это взаимозаменяемые слова, представляющие одно и то же.

Связанные схемы подключения:

• Как подключить 4-ходовой переключатель (NEC) и промежуточный переключатель как 3-ходовой (IEC)?
• Как подключить однополюсный однопозиционный переключатель (SPST) в качестве 2- и 1-стороннего переключателя? МЭК и НЭК
• Как подключить однополюсный двухпозиционный переключатель (SPDT) в качестве 3- и 2-позиционного переключателя? МЭК и НЭК

Конструкция и работа 3-ходового и 4-ходового переключателя

3-ходовой переключатель также известен как однополюсный двойной сквозной (SPDT). Основная конструкция и принцип работы трехпозиционного переключателя показаны на (рис. 1) ниже.

Похожие сообщения:

• Как подключить коммутаторы последовательно?
• Как подключить переключатели параллельно?

Для такого рода монтажа электропроводки потребуются следующие требования.

• 1 № 4-позиционного переключателя (промежуточный как 3-ходовой в IEC)
• 2 номера трехпозиционных переключателей (двухпозиционные переключатели в NEC)
• 1 № лампочки
• Провода и кабели по необходимости.

Как управлять одной лампой из трех мест?

На рис. 4 схема подключения показывает, как управлять точкой освещения из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя.

На рис. 5 показано одно и то же соединение для управления точкой освещения из трех мест с использованием разных символов.

Похожие сообщения:

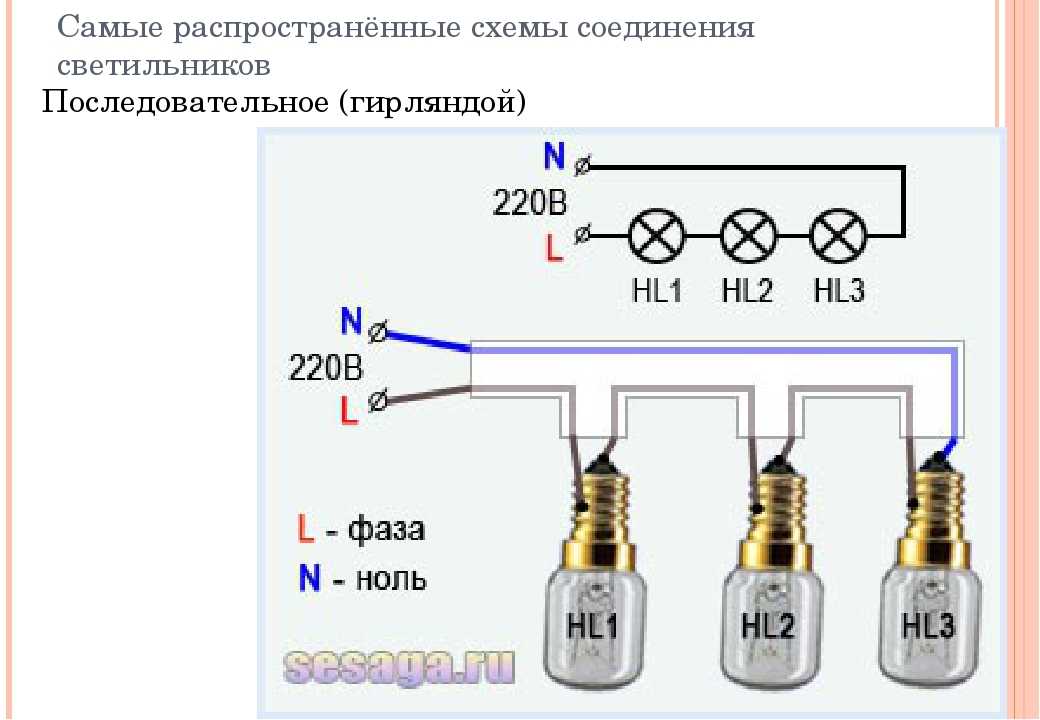

• Как подключить лампы последовательно?
• Как подключить лампы параллельно?

Трехходовое переключение

для управления светом из трех мест на лестнице

На следующей схеме подключения показано, как управлять лампочкой из трех разных мест с помощью двух двухпозиционных (или трехпозиционных) выключателей и промежуточного выключателя или четырех -путевой переключатель.

Соединение лестничной электропроводки с помощью 2 двухпозиционных переключателей и промежуточного переключателя

На следующей электрической схеме показано, как управлять лампочкой из трех мест в соответствии с NEC и IEC.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как управлять одной лампой из двух разных мест?
• Как управлять одной лампочкой из пяти или шести разных мест? – МЭК и НЭК?

Применение двух- и трехходового переключения

• Используется для управления электрооборудованием и приборами из двух разных мест
• Он также используется в соединениях лестничной электропроводки, где точка освещения может управляться из двух или более разных мест.
